Что нужно для черчения: выбираем инструменты для графических работ

Астрономия и символическое использование

На нашем небосводе есть и созвездие, которое называется «Циркуль». Расположено оно в южном полушарии, совсем рядом с созвездием α-Центавра. Оно очень маленькое. Его невозможно наблюдать над территорией России. Греческая покровительница астрономии — богиня Урания, имеет символическое обозначение в виде глобуса и циркуля.

С тех пор, как появился циркуль, он стал символом справедливости. Как и квадрат, окружность означает пределы прямых линий. Сама по себе фигура круга с точкой в центре — это справедливость и источник жизни. Хорошо известные всем каменщики или масоны, взяли в свою эмблему два важных инженерных инструмента — наугольник и циркуль, совместив их изображения. Символизируют они землю и небо, а в центре — буква «G»: геометр или Верховное существо.

Китайцы применяют изображение циркуля, которое символизирует у них правильное поведение. Фо-хи, которого считали бессмертным, использовал в своей атрибутике циркуль, а его сестра — квадрат. А вместе они обозначают «инь» и «янь»: гармонию жизни.

С самых древних времен квадрат считался символом физического тела человека, а круг — его духовного состояния. Таким образом, круг, очерченный с помощью циркуля, — это символ совершенства души человека.

Линейки и ластики

Для черчения лучше вооружиться линейками 3 видов:

• длинными – от 50 до 100 см;
• средними – 30 см;
• короткими – от 10 до 20 см.

Такой набор позволяет делать любые чертежи. Если требуется прочертить линию длиной в 50 см, удобнее пользоваться длинной линейкой. И, наоборот, для отрезка в 2 см нет необходимости возиться с линейкой метрового размера. Покупайте пластиковые и металлические изделия. Деревянные могут быстро испортиться. Вмятины на рёбрах не позволят чертить ровные линии. Для построения кривых линий требуется лекало. Этот чертёжный инструмент выпускается с постоянной или переменной кривизной.

Изделия делают из следующих материалов:

• пластмассы;
• дерева;
• металла.

Для изготовления лекала с переменной кривизной используется сталь. Выбирайте инструмент с презентабельным видом. Тогда он сможет долго прослужить вам. Линейки для черчения Чертёжный угольник пригодится, чтобы проводить вертикальные и наклонные линии. Его производят из дерева или пластмассы. Инструмент помогает строить углы в 90, 30 или 45 градусов. Удобно иметь 2 угольника: один с углами 90-45-45 градусов и 90-30-60 градусов. Любые углы можно построить при помощи транспортира.Однако заканчивается эта стёрка раза в 2 быстрее самого карандаша.

Линейка

Второй главный инструмент чертёжника – линейка. Линейки также разделяются по назначению. Обыкновенные деревянные линейки прекрасно работают в паре с простым карандашом. Для туши нужны специальные линейки. Раньше выпускались деревянные линейки с пластмассовыми вставками. Чтобы расчертить металлическую заготовку нужна металлическая линейка. Рейсшина А вы видели линейку на колёсиках? Есть и такое изобретение, и называется оно – рейсшина. С помощью такой линейки чертят параллельные линии. Различные треугольники используют для черчения углов. Далее идут транспортиры, лекало – забавные фигурки, похожие на скрипичный ключ.

У линейки есть ещё одно замечательное свойство. Она может ограничивать длину линии. Наверное в этом основное отличие чертёжника от художника. Самый простой набор для черчения Полёт мысли чертёжника всегда можно измерить и ограничить.

Стёрка

Но вернёмся к карандашу. Есть у этого инструмента замечательное свойство. Именно за это свойство его любят творческие люди. Линию, проведённую карандашом, можно исправить с помощью другого замечательного инструмента – ластика, по-простому, стёрки.

При выполнении графических работ могут использоваться самые разные чертежные принадлежности. Видов подобных инструментов существует множество, как и материалов, предназначенных для тех же целей. Чаще всего люди, по роду своей деятельности вынужденные выполнять множество чертежей, пользуются готовальнями. Так называют наборы чертежных инструментов, уложенных в специальный футляр. На современном рынке существуют готовальни, предназначенные для выполнения самых разных графических работ, отличающиеся неодинаковой комплектацией.

Но, конечно же, при желании можно приобрести и обычные чертежные принадлежности. Москва, Петербург, другие города страны — везде можно купить эти полезные и востребованные инструменты. Далее в статье подробно разберемся с тем, какие чертежные инструменты и материалы существуют на современном рынке.

Какие письменные приборы потребуются для чертежников

Графикам и чертежникам требуется много разных инструментов для черчения и графических работ, основной список приводится ниже.

Карандаши различаются по твердости грифеля. Основные характеристики обозначаются на самих карандашах. Русская маркировка обозначается буквами «Т» и «М» (твердый и мягкий), иностранные производители маркируют карандаши «H» и «B». Для того, чтобы обвести чертеж, нужен мягкий грифель. Русская маркировка «М», или импортная «B» обозначает мягкий карандаш, вот таким карандашом надо обводить чертеж.

Ластиком можно удалять неправильно выполненные изображения. Подразделяются на удаляющие карандашные линии и на стирающие тушь.

Для производства линеек используются разные материалы: металлы, пластики, древесина. Могут иметь вспомогательные функции: угольника, транспортира, предоставлять возможность использовать линейку как шаблон или масштабизатор. Это инструмент для измерения и черчения прямых линий.

Рейсшины – линейки, приспособленные для изображения нескольких линий в параллельном направлении. Они являются специальным инструментом для черчения параллельных отрезков и линий.

Циркуль – приспособление для изображения кругов разного диаметра. Бывают разных конструкций.

Циркуль-измеритель – имеет две раздвигающиеся ножки с иголочками на конце. С его помощью можно измерять расстояние между двумя точками на чертеже. Циркуль и измеритель всегда можно купить отдельно или приобрести готовальню, так называется набор для черчения.

Виды бумажных материалов: масштабно-координатная, ватман, калька

Те, кто только начинают изучать графику, задумываются, что входит в стандартный набор для черчения. Для графических работ требуется специальная бумага (ватман, миллиметровка, калька).

Ватмана обычно белого цвета и высокого качества, очень плотный. Маркируется «О» или «В». Марка «О» (обычная) бывает простая и улучшенного качества. К улучшенному варианту относят более плотную и жесткую бумагу. Марка «В» обозначает высшее качество и больше подходит для чертежей. Она очень белая, гладкая, плотная. После использования ластика на ее поверхности не остается разлохмаченного следа. Бумага «В» имеет водяной знак. Вот на чем чертят чертежи инженеры.

Для черчения используют также кальку (плотная полупрозрачная бумага). Раньше применялась для создания копий чертежей. Производители выпускают обычную кальку, под тушь и карандашную, более ломкую. Если преподаватель объявляет, что в будущем потребуется калька, значит, с высокой вероятностью будут нужны инструменты предназначенные для работы с тушью.

Миллиметровка – бумага, покрытая сеткой, со стороной в 1 мм. Упрощает масштабирование при переносе уменьшенных/увеличенных копий. Может быть любого цвета, чаще выпускается оранжевого и голубого.

Для работы с большими листами надо расправить бумагу и закрепить ее на чертежной доске, вот как правильно подготовить рабочее место для черчения.

Тубусы для чертежей

Покупка тубуса – превосходное решение для всякого специалиста, выполняющего графические изображения. Он позволяет сложить готовый чертеж компактно, удобно для переноски и не помять его. Тубусы бывают:

• пластиковые;
• телескопические.

Пластиковый тубус – бюджетное изделие, надежно хранящее чертежи, рисунки, карты и другие графические работы своего владельца. Они не пропускают влагу, поэтому результаты долгой кропотливой работы в нем находятся в полной безопасности.

Телескопические тубусы имеют одну важную опцию – они могут увеличиваться, в зависимости от формата помещаемых туда бумаг.

Тубусы могут снабжаться ручкой или ремнем для переноски. Качественный тубус – вот, что нужно для обучения черчению, живописи, графике.

Использование циркуля в геометрии

Над ответом на вопрос о том, для чего нужен циркуль, никто не задумывается долго. Этот предмет знаком даже школьникам младших классов. Главное, для чего нужен циркуль – чертить окружности различных размеров. Школьники постарше уже знают, что циркулем не только чертят окружности, но и решают множество различных геометрических задач.

Например, разделить отрезок на две равные части без чертежных инструментов очень сложно. Использовав циркуль, можно разделить отрезок на две абсолютно одинаковых по длине части. Как видно, для такой операции нужно точки, обозначающие концы отрезка, сделать центрами пересекающихся окружностей. Через точки пересечения этих окружностей по хорде проведем линию. Точка пересечения линии и заданного отрезка разделит этот отрезок ровно пополам.

Вот еще один пример того, для чего нужен циркуль. Допустим, заданы стороны треугольника, который нужно построить на бумаге. «На глаз» невозможно определить правильные углы, который будет иметь такой треугольник.

С помощью циркуля построить фигуру очень легко. Берем отрезок равный одной из сторон треугольника. Из концов отрезка проводим окружности, радиус каждой из которых равен заданной длине стороны треугольника. Места пересечения окружностей и станут углами нужного нам треугольника.

Теперь вы имеете представление о том, для чего нужен циркуль. Картинки, представленные выше, иллюстрируют его использование.

Чертежные принадлежности

К основным чертежным принадлежностям относятся карандаши чертежные и ластики.

Карандаши чертежные. Для черчения используются деревянные и цанговые (автоматические — диаметр грифеля 2 мм или микроавтоматические — диаметр грифеля 0.3, 0.5, 0.7, 0.9 мм) карандаши с грифелем различной твердости, указанной на карандаше буквами и цифрами.

  Шкала твердости:

• М — мягкий;
• Т — твердый;
• ТМ — твердо-мягкий

Европейская шкала твердости:

• В — мягкий, от blackness (чернота);
• H — твердый, от hardness (твердость);
• F — средний тон между НВ и Н (от англ. fine point — тонкость);
• HB — твердо-мягкий (Hardness Blackness — твердость-чернота).

Степень мягкости (твердости) обозначается цифрами. Чем выше цифра, тем грифель мягче или тверже.

Выполнение чертежа начинают карандашом с твердостью Т, 2Т, а обводку выполняют более мягким карандашом с твердостью М. Карандаш для работы должен быть хорошо заточен. Затачивать карандаш нужно на конус. Графитовый стержень должен выступать из деревянной оправы на 8—10 мм. Заострить грифель можно на наклеенной на картон шлифовальной шкурке на бумажной основе.

Во время работы карандаш держите под небольшим наклоном к чертежному инструменту. Чтобы грифель карандаша во время работы оставался острым, периодически поворачивайте его вокруг своей оси.

Ластики. Лишние линии на чертеже удаляют мягкими ластиками для карандашей. Ластики необходимо выбирать мягкие, белого или светло-серого цвета, а не цветные, т. к. чаще всего цветные ластики не стирают, а размазывают карандаш, оставляя грязные следы на бумаге. Периодически следует чистить ластик о твердую поверхность, тогда он не будет оставлять следов. Помните, ластиком, предназначенным для удаления чернил шариковой ручки, пользоваться нельзя, т. к. он делает бумагу ворсистой.

 Как вы считаете, можно ли использовать для обводки чертежа карандаш 6М (6В)?

Чертежи можно выполнять не только карандашом, но и тушью. Тушь бывает жидкая и сухая (в виде палочек или плиток). Черная тушь высокого качества имеет густой черный цвет, легко сходит с пера или с рейсфедера.Рейсфедер — это чертежный инструмент для проведения линий и знаков на бумаге тушью или краской. Состоит из двух створок, соединенных в одной точке ручкой. Промежуток между ними заполняется тушью или краской. Ширина линии рейсфедера регулируется поворотом гайки.

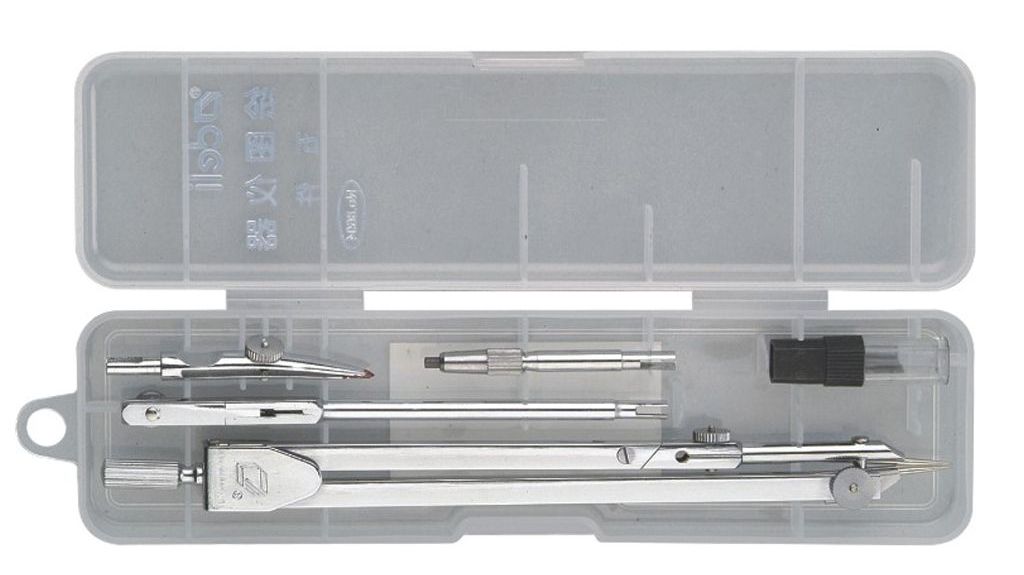

Готовальни

Как уже упоминалось, инженеры и конструкторы обычно используют в работе готовые комплекты. Какой именно набор чертежных принадлежностей включает в себя готовальня, можно узнать по ее маркировке. Те, кто выполняет чертежи на профессиональном уровне, пользуются универсальными наборами. Такие готовальни маркируются буквой «У». Помимо стандартного комплекта, состоящего из циркуля, линейки, карандаша и транспортира, они включают в себя тушь и предназначенные для работы с ней инструменты.

Простые готовальни приобретают обычно школьники для уроков черчения. Маркируются такие наборы буквой «Ш». Существуют также такие готовальни: конструкторские («К»), конструкторские малые («КМ») и большие («КБ»).

Таким образом, мы с вами выяснили, какие существуют материалы, принадлежности, чертежные инструменты, применяемые при выполнении графических изображений. Без циркулей, линеек, карандашей и ластиков создавать точные и сложные чертежи не получится. А поэтому такие инструменты, конечно же, всегда будут востребованными.

Как правильно выбрать

Предлагаем рекомендации от наших экспертов, как правильно подобрать циркуль для школьника, избежать распространенных ошибок при выборе чертежного инструмента.

Основные критерии выбора – возраст школьника, какие круги он будет чертить, точность размеров.
Малышам нужны приспособления яркие, простой конструкции. Им подойдет «козья ножка», в которую вставляется карандаш. Циркуль не только позволит ученику младших классов правильно чертить круги. Он заменит ему игрушку, оставленную дома. Ребенок не может долго напряженно работать. Винты должны быть крупными, легко вращаться. Большой точности размера не надо. Ведь это не черчение, а больше рисование. Быстрая, простая замена карандаша, предоставит возможность использовать разные цвета, создавая свою радугу.

В программе средней школы требуется построение правильных фигур, измерение соотношений их сторон. Ребенку легче будет работать с простым инструментов, позволяющим зафиксировать нужный размер, перенести замеры в другое место.

Яркий или сложный по конструкции циркуль будет отвлекать школьника.

Старшеклассники чертят сложные детали и строят комбинации из фигур для доказательства теорем. Им нужен инструмент с точно выставляемым размером и его жесткой фиксацией

Также важно, чтобы быстро и легко можно было перенастроить приспособление

На чертежном инструменте для старшеклассника не стоит экономить. Циркуль пригодится студентам технических вузов, будущим дизайнерам и многим другим.

Что собой представляет циркуль

Такой инструмент предназначен для черчения окружности правильной формы, а так же для измерения расстояния или переноса длины во время разметки. Такое чертежное приспособление имеет пять основных элементов, но его конструкция может изменяться в зависимости от предназначения инструмента.

Итак, один из основных элементов – держатель. Он находится в центре приспособления и представляет собой небольшой штырек, имеющий насечки. При черчении окружности необходимо браться за держатель и поворачивать инструмент.

Следующим элементом циркуля являются штанги. Они соединены с держателем поворотным креплением. Благодаря такой конструкции штанги можно развести на 180 градусов. Чем больше будет расстояние между штангами, тем круг будет иметь больший диаметр. На каждой штанге имеется наконечник. На одной из них наконечник в виде острой игры, а на другой — в виде пишущей насадки. Игольчатый наконечник может быть как заменяемым, так и не съемным. Этот элемент необходим для создания точки отчета. То место, куда устанавливается игла, будет являться центром окружности. За счет своей остроты наконечник не сдвинется с места во время черчения. Пишущий наконечник представляет собой грифель имеющий толщину от 0,5 мм до 2 мм. В моделях предназначенных для школьников используется более толстый грифель, поскольку он хорошо переносит нажим. Тонкие грифели используются при создании сложных чертежей, с их помощью можно создать тонкую и четкую линию окружности. Кроме этого встречаются модели, где вместо пишущего наконечника используется насадка, куда вставляется ручка или карандаш.

И последний основной элемент циркуля – крепежный механизм. Он необходим для крепления штанг к держателю. Если инструмент не имеет надежного механизма фиксации, будет создаваться люфт и не получится начертить идеальный круг.

Какие бывают циркули

В первую очередь, такое приспособление классифицируется по назначению. Циркули бывают разметочные, чертежные, контрциркули и штангенциркули. Классическим вариантом, который применяется в школах, является чертежный циркуль. Такая модель применяется в младших классах, а так же в старших классах на уроках черчения или геометрии. Конструкция такого инструмента была описана выше.

Разметочная модель имеет два острых наконечника, которые изготавливаются из нержавеющей стали. Этот вариант не предназначен для черчения, с его помощью переносят расстояние на деталь. При помощи контрциркулей так же измеряют расстояние, их конструкция удобна для работы в труднодоступных местах. А со штангенциркулем можно изменить не только размер деталей, расстояние, а так же узнать глубину и другие расстояния.

Так же приспособление может классифицироваться по размеру. Так если рассматривать чертежную модель, то для школьников начальных классов выпускаются модели размером не более 12 см. такой инструмент будет оптимален для работы в тетрадях. Для учеников старшего и среднего звена выпускаются модели размером от 12 до 14 см. А если работа будет проходить на ватмане, то здесь предусмотрены модели от 15 см.

Выбираем подходящие карандаши

Карандаши, предназначенные для черчения, незаменимы при выполнении любой работы. Художник пользуется этим инструментом как для зарисовки наброска, так и для завершения рисунков. Карандаш необходим при создании плана будущего строения или предметов мебели.

Эти 2 буквы в русской маркировке обозначают (твёрдый-мягкий). В английской версии средней твёрдости-мягкости соответствует обозначение НВ. Дело в том, что новичок ещё не привык работать с карандашом и чувствует нажима. Поэтому при рисовании неправильно проведённые линии не сможет удалить даже качественный ластик. Можно стереть следы от карандаша, но невозможно убрать вдавленную бороздку, оставшуюся в результате сильного нажима. Набор карандашей и грифелей для черчения После того как рука привыкнет к работе с инструментом, можно переходить на более мягкие модели. Что касается черчения, то лучшим выбором станут твёрдые карандаши

Важно, чтобы их заточка производилась технически верно. Необходимо научиться правильно держать карандаш в руке

Твёрдый инструмент для черчения оставляет за собой следы светло-серого цвета

Для рисунка важно, чтобы в тени было больше темноты. С ТМ рисовать придётся дольше

Использование мягкого карандаша позволяет выполнять штриховку в один слой. Автоматические изделия покупайте 2 видов:

• для черчения выносных линий – карандаш с грифелем 0,2 мм;
• для основных линий – с диаметром стержня 0,5 мм.

Автоматическим карандашам нужны сменные стержни. Ими пользоваться удобно: нет необходимости в заточке.

Карандаши для черчения

Существует специальная серия карандашей «Конструктор». Это одни из лучших карандашей для черчения и рисования проектов На каждом карандаше есть своя специальная маркировка. И это неспроста. Различные линии наносятся карандашами разной степени мягкости и твёрдости. Вы наверное замечали на карандашах буквы и цифры: 2Т, Т, ТМ, М, 2М, 3М и даже 5М? Что они обозначают?

Так обозначается мягкость грифеля карандаша. Т — твёрдый, ТМ – твёрдо-мягкий, М – мягкий. Цифры показывают степень твёрдости или мягкости.

Допустим, необходимо заштриховать деталь тонкими серыми линиями. Для этой цели подойдёт карандаш с маркировкой 2Т. А если нужно начертить жирную рамку, то возьмём карандаш 3М. Он позволит за один проход нанести широкую линию. Твёрдым карандашом такую линию сделать не получиться. Зарубежные карандаши маркируются буквами Н и В. Н — твёрдый, НВ – твёрдо-мягкий, В – мягкий или жирный.

Чертежные инструменты

К ним относятся линейки, рейсшины, угольники, циркули, трафареты, лекала, транспортиры.

Линейки. Для черчения используются пластиковые или деревянные линейки длиной не менее 30 см. Для проведения параллельных линий удобно пользоваться линейкой с роликом (инерционной рейсшиной).

Рабочая поверхность линейки, на которую нанесена шкала, должна быть гладкой и прямолинейной. Для проверки качества линейки проведите прямую линию. Перевернув линейку, совместите ее рабочую поверхность с проведенной линией и проведите вторую линию. Линии, проведенные качественной линейкой, совпадут.

Используя дополнительные источники, найдите информацию о приемах работы с инерционной рейсшиной.

Угольники чертежные. Для черчения применяются два вида угольников: с углами 30°, 60°, 90° и 45°, 45°, 90°; деревянные или пластиковые.

Используя правила проверки качества линейки, расскажите, как проверить качеств прямого   угла угольника.

Циркули. Различают циркули круговые (предназначены для вычерчивания окружностей и дуг) и разметочные (циркули-измерители — предназначены для переноса размеров с линейки на чертеж). Для вычерчивания окружностей и дуг малого диаметра применяется кронциркуль (его еще называют балеринка). Для хранения циркулей используется специальный футляр — готовальня.

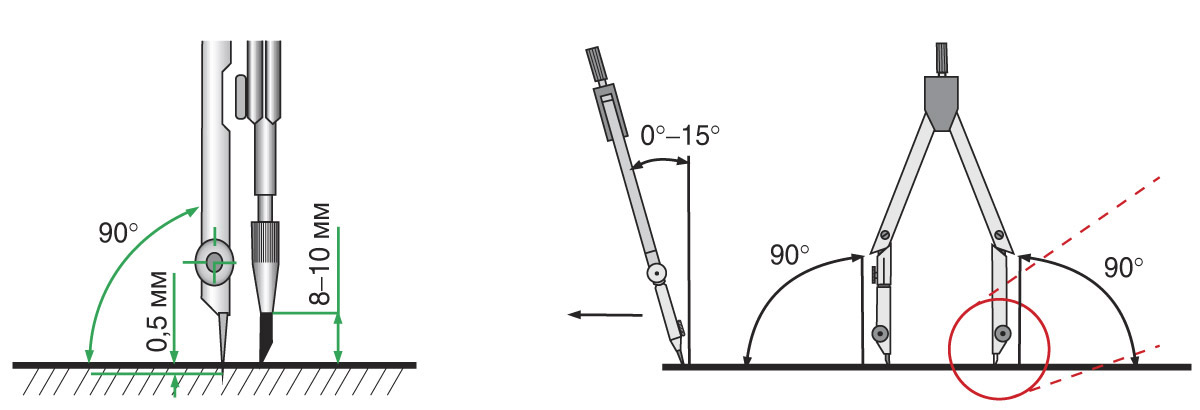

Правила использования циркуля

• игла и графитовый стержень циркуля должны находиться на одном уровне; графитовый стержень должен быть длиной не менее 8—10 мм.
• графитовый стержень должен быть заточен под углом и вставлен заточенной стороной наружу;
• при проведении окружностей и дуг игла и графитовый стержень должны быть перпендикулярны плоскости чертежа;
• при работе циркуль держат двумя пальцами за рифленую головку, слегка наклонив циркуль вперед примерно на 15°.

Используя дополнительные источники, найдите информацию, как с помощью кругового циркуля вычертить окружности большого радиуса.

Трафареты и лекала. Трафареты — пластмассовые пластинки с прорезями в виде геометрических фигур, облегчающие и ускоряющие выполнение графических изображений. Лекало представляет собой тонкую пластину из пластмассы с криволинейными кромками и предназначено для выполнения лекальных (не циркульных) кривых.

Где используются трафареты и лекала?

История появления

Если судить по находкам археологов (обнаруженные геометрические фигуры идеальной формы на древних сооружениях), можно сделать вывод, что циркуль используется человеком уже на протяжении не одной тысячи лет. Первый кронциркуль был найден при раскопках Помпеи. Приспособление было похоже на традиционный циркуль, но имел определенные конструктивные отличия.

Свое название инструмент получил от двух слов: немецкого «Krone» и латинского «Circulus». Первое слово переводится как «венец», второе означает «круг».

Со времени изобретения кронциркуля по своему внешнему виду и принципу действия он практически не изменился. Хотя применяется в современной жизни уже не так часто как раньше. Тем не менее, в некоторых ситуациях бывает не заменим. С развитием современных технологий изменился способ измерения деталей – появились цифровые кронциркули.

Лучшие бюджетные карандаши для скетчинга

BRAUBERG 12 штук (180678)

Отличительная черта набора — ударопрочный зеленый пластик. Он выдерживает падения и незначительные физические воздействия, а также гнётся. Все карандаши оснащены ластиком для устранения помарок и неточностей. Шестигранный корпус удобно сидит в руке и не выскальзывает. Длина составляет 190 мм.

карандаши BRAUBERG 12 штук (180678)

Достоинства:

• набор;
• твердость НВ;
• толщина стержня 2.5 мм;
• эргономичный дизайн;
• сразу заточенные;
• грифель не крошится.

Недостатки:

• могут возникнуть сложности с заточкой;
• едва заметная линия.

ErichKrause Black Pointer HB, 0.5 мм

Изначально складывается впечатление, что перед пользователем, простая шариковая ручка. Но если присмотреться и детальнее ознакомиться, становится, очевидно, что это не так. Графитовый стержень толщиной 0.5 мм заключен в пластиковый черный корпус. Классическое исполнение дополнено металлическими деталями. Ластик закрывается колпачком и практически незаметен. Регулировка подачи стержня осуществляется кнопкой.

карандаши ErichKrause Black Pointer HB, 0.5 мм

Достоинства:

• шестигранная форма;
• 20 сменных грифелей в комплекте;
• крепкий корпус.

Недостатки:

• при сильном нажатии стержень ломается;
• наконечник требует периодической подкрутки;
• около четверти длины грифеля невозможно использовать.

Инженер 12 штук, 2Т-6М

Отечественный продукт для выполнения графических работ любой сложности. Для изготовления брали натуральную древесину не подверженную воздействию химических реагентов. Липа выращивалась в экологически чистых районах России. Повышенной крепости достигли проклейкой стержня по специальной технологии. Она предохраняет даже от намокания. На протяжении всего срока эксплуатации не изменяет цвет.

карандаши Инженер 12 штук, 2Т-6М

Достоинства:

• древесина липа;
• заточенные;
• светлый классический корпус;
• доступная цена;
• сделано в России.

Недостатки:

Разновидности циркулей

Существует множество разновидностей циркулей. В зависимости от выполняемых функций меняется рабочая часть инструмента. Ниже рассмотрим основные виды:

1. Разметочный. Или делительный, или измерительный. Простой инструмент, с помощью которого можно измерить длину и перенести её с чертежа на деталь. Обе штанги соединены шарниром и заканчиваются иглами. С помощью игл можно наносить разметку на многих материалах.
2. Чертежный. Тот инструмент, которым начинают пользоваться еще в школе. На одной штанге игла, на другой – грифель. Игла фиксирует штангу на листе бумаги, позволяя вычерчивать дуги и окружности, выполнять построения.
3. Кронциркуль для наружных измерений. Его заостренные штанги загнуты внутрь, между ними зажимается деталь для измерения. Для повышения точности используется фиксирующий винт.
4. Кронциркуль для внутренних измерений. Штанги на концах загнуты наружу. Позволяя измерять ширину отверстий, углублений, пазов.
5. Штангенциркуль. Имеет строение, отличающееся от обычного. Представляет собой линейку (штангу) со шкалой. На одном конце линейки неподвижно прикреплена одна губка, вдоль линейки перемещается вторая. Также есть дополнительные маленькие губки для внутренних измерений. Инструмент используется и как нутромер и как кронциркуль.
6. Штангенглубиномер. Похож на штангенциркуль. Отличие в том, что предназначается он для определения глубин отверстий, пазов, канавок. Для проведения замера, рабочая часть помещается внутрь отверстия до упора.

• Столярный. Может быть разметочным, то есть с иглами на концах штанг, может быть чертежным, с грифелем на одной штанге и иглой на другой. Отличается от чертежных прежде всего размерами. Это достаточно большие инструменты.
• Слесарный. Применяется в слесарном деле. Так же могут быть разметочными или с пишущим наконечником.

Главный элемент набора для черчения – циркуль

В циркуле выделяют следующие составляющие:

• держатель;
• две штанги с креплениями;
• насадки с иглами для рисования или черчения.

В соответствии с возрастными особенностями потребителей циркуль бывает:

• обучающим (для школы, а также колледжей и вузов);
• профессиональным.

Подробнее о составляющих частях циркуля и его размерах

Длина изделия зависит от возраста тех, для кого приобретают инструмент:

• для моделей, предназначенных для обучения, – не больше 12 см;
• для изделий, предназначенных для учащихся среднего звена в школе, – 12-13 см;
• для инструментов, рекомендованных для старшеклассников, – 13-15 см;
• для создания профессиональных чертежей подходящее значение – более 14 см.

Держатель циркуля и штанги

Держатель изготавливают из пластика.

мягкого материалаПрофессиональное изделие

Штанги для детей могут быть изготовлены из пластика. Эти циркули яркие и лёгкие. Для выполнения чертежей лучше выбирать штанги из латуни и её сплавов. Классическая модель с цельными деталями из стали обладает оптимальной точностью, если эти детали не шатаются. Современные модели циркулей обладают специальными фиксаторами для штанг. Это рычаги с шарнирами или винтовые крепления.

Циркуль высокого качества можно легко определить, если протестировать при покупке: его штанги плотно сидят в пазах и не шатаются.

Иглы и насадки

За точность измерений несут ответственность и иглы.Различные конструкции циркуля Если циркуль используется в обучающих целях, кончик иглы не является слишком острым, что позволяет предупредить получение травм. Такая игла плохо держит точку отсчёта. В профессиональных моделях кончики игл острые.

Если собираетесь пользоваться инструментом каждый день, выбирайте модель с заменяемой иглой, а не приваренной. Специальные встроенные чехлы позволяют защитить руки от контактов с иглой. Преимущество заменяемых или сменяемых игл заключается в том, что её можно быстро поменять, если она затупится и даже заточить.

Насадки у циркулей являются последней важной деталью. Они бывают 3 видов: С механическим карандашом с диаметром грифеля 0,5 мм; с универсальным держателем; с грифелем 2 мм

Грифели для циркуля Первая разновидность считается самой непритязательной. Вторую насадку называют «козьей ножкой»: в качестве чертёжного инструмента выступает карандаш. Третья является профессиональной. Для школьников она не является удобной. Приходится дополнительно покупать «заправку» для циркуля.

Характеристики профессионального чертёжного набора

Строитель применяет готовальню с большим числом предметов:

• 3 вида циркуля – стандартный, большой и с падающей иглой;
• отвёртка;
• держатели для карандашей;
• механические карандаши;
• удлинители;
• контейнеры с запасными колесиками, иглами и грифелями;
• центрик;
• игла с держателем.

Профессиональный чертежный набор Циркуль справляется с различными задачами. Без этого инструмента невозможно начертить дугу или окружность. На одной ножке у него находится игла, а на второй – пишущий элемент. Циркуль делают из металла. Инструмент могут применять для навигации: он помогает точно измерять расстояние между двумя точками или объектами на плане или карте. У измерительного циркуля на концах обеих металлических ножек располагаются иглы.

На рынке много предложений, но если вы хотите найти действительно качественный набор, придётся постараться. Одним из известных и надёжных производителей может считаться, например, Koh-I-Noor. Приобретая продукцию положительно зарекомендовавших себя брендов, есть больше шансов купить качественный циркуль.

Как выбрать программу для ландшафтного дизайна

Лучшие производители

При выборе циркуля для школьника в 2022 году родители по привычке задают себе вопрос, какой фирмы лучше купить инструмент, как модели для малышей и подростков отличаются по типу функционала.

На рынке школьных принадлежностей лидируют несколько брендов. Определить для себя, какой фирмы лучше всего циркули, поможет обзор ведущих компаний.

Berlingo – бренд, под которым выпускает канцелярские товары и школьные принадлежности российская компания «Рельеф центр». Кроме оригинального оформления, изделия отличаются продуманностью решений с учетом возраста и особенностей пользователей. На предприятиях применяют новейшие технологии и материалы.

Немецкая компания Faber-Castell свою первую продукцию выпустила в 1761 году. Основное деление карандашей и канцелярских поваров производится по возрасту потребителей. С целью улучшения качества производимого товара, Лотар фон Фабер в 1856 году купил графитовую шахту в России. Доставлять сырье стоило дорого, но высокое качество привлекало покупателей.

Компания Rotring не только выпускает инструменты для черчения. Ее изобретатели создали много новых видов циркулей, рапидографов, кульманов, востребованных в 2022 году. Популярные модели школьных циркулей получили от пользователей высокие оценки.

Российская компания Globus уже более 50 лет известна на рынке. Она все это время находится в списке «лучшие производители» канцтоваров, вышла на мировой рынок. Школьные принадлежности, производимые отечественной фирмой, отличаются надежностью, функциональностью.
