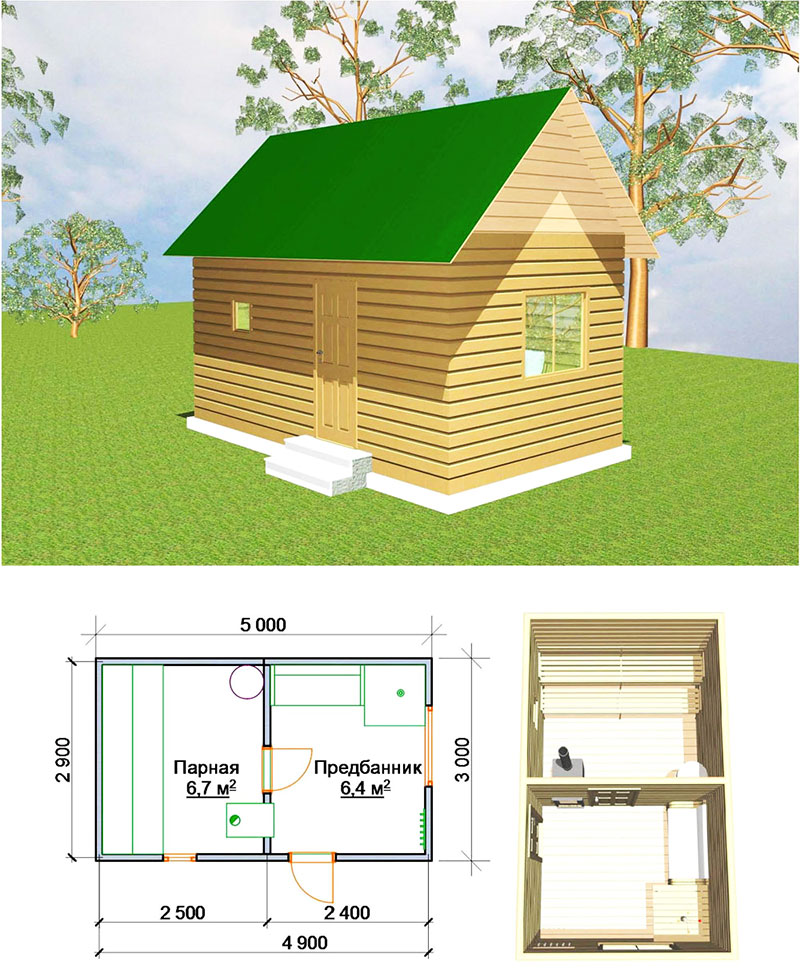

Проекты бань 5 на 5: планировка и этапы строительства

Тепло- и пароизоляция

Пароизоляция для бани

Специфика бань в том, что в рабочей зоне, парилке, моечной высокая температура и влажность. Раньше бревенчатые стены конопатили природным мхом, для разогрева помещения нужно было несколько часов.

В настоящее время стараются максимально сократить теплопотери, создать эффект термоса, чтобы баня быстро прогревалась, держала тепло. К тому же паро- и гидроизоляция нужна для того, чтобы конденсат не проникал вглубь материалов стен, пола, потолка, быстро выветривался оттуда.

Утепление пола

Утепление пола керамзитом

В качестве утеплителя под бетонную стяжку в парной, моечной используют керамзит. Сверху него рекомендуют настилать геотекстиль. Преимущество керамзита для утепления бань с террасой в том, что он с лёгкостью пропускает влагу.

В зимнее время керамзит и бетон охлаждаются, тепло от печки успевает согревать только верхние слои пола. Оптимальный выход — монтаж системы «тёплый пол», который позволяет быстро разогреть парилку бани, удерживать тепло внутри.

Бетонные полы, которые накрывают водопроницаемым щитами из досок, рекомендуют дополнительно вскрыть жидкой резиной (минимум в два слоя). Образуется плотная гидроизоляционная плёнка.

Увеличивается эффект скольжения воды. Если не провести гидроизоляцию пола в рабочих помещениях бани, мыльная вода с потожировыми вкраплениями цепляется за шероховатости бетонного покрытия. Его трудно очистить.

Полы в парилке, моечной правильнее выложить лаппатированной (нескользящей) керамической плиткой, сверху установить влагопроницаемые напольные стеллажи из дерева. Предварительно обязательно утеплить бетонную стяжку. После помывки в канализационный сток стекает много воды, поэтому дополнительно делают дренажную систему (водоотвод).

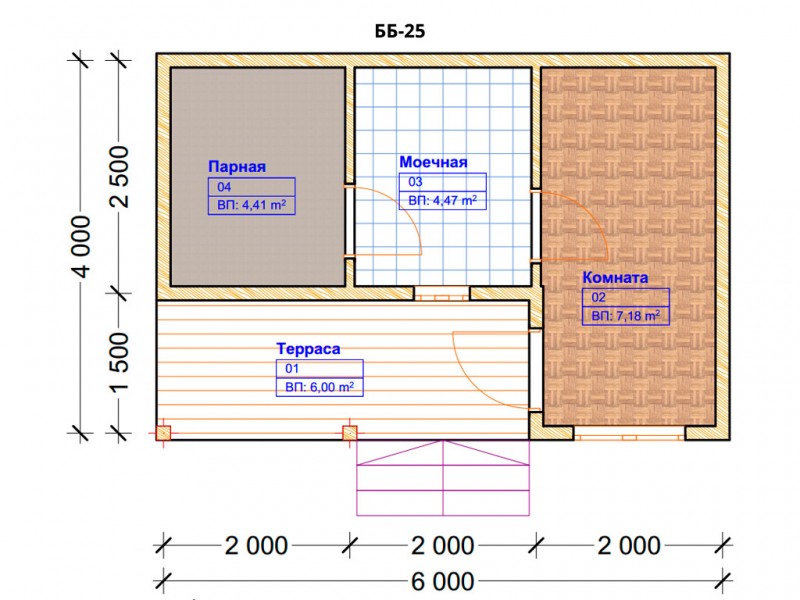

Утепления, влагостойкие мембраны для потолка, стен бани с террасой

Утепление стен

Разогретый пар от печки-каменки поднимается к потолку, поэтому там самая высокая температура. Традиционно стены парилки бани обшивают вагонкой из лиственных пород дерева. Хвойные сорта деревьев не подходят, так как при разогреве выделяются смолы. Декоративная вагонка крепится на рейки.

В процессе разогрева влага, конденсат проникает в зазоры между планками, скапливается в полости между вагонкой и стеной, потолком. С целью исключения проникновения влаги внутрь стены бани, на пути конденсата устанавливают влагостойкий барьер. Для предотвращения потери тепла укладывают утеплитель.

На строительном рынке представлен ассортимент утеплителей влагостойких барьеров, мембран. Для проектов бань с террасой в основном используют фольгироваванные материалы комбинированного типа. Они совмещают свойства утеплителя и паробарьера.

Фольгированная поверхность прекрасно отражает тепловую энергию. Главное правило при укладке утеплителя, паробарьера — устранение стыковочных швов, их соединят фольгированным скотчем.

В комнате отдыха, раздевалке, где влажность и температура ниже, возможно использование других видов утеплителей, паронепроницаемых мембран.

Не рекомендуют в парилке, моечной использовать влагостойкие мембраны на битумной основе, в качестве утеплителя минеральную, стекловату. В составе они содержат вредные для организма вещества, которые могут выделяться при высоких температурах. Перечисленные утеплители гигроскопичны, во влажном состоянии у них повышается теплопроводность.

Устройство вентиляции в банях с террасой

Схема вентиляции

Правильно установленная вентиляция в парилке, моечной — залог долговечности отделочных материалов. Если помещение быстро проветривается, обеспечена вполне нормальная циркуляция воздушных масс, влага не скапливается в межстенном пространстве. Дерево не портится. Сведена до минимума возможность образования грибка, плесени.

Специалисты рекомендуют делать в парилке бани небольшое окно, расположенное на противоположной от двери стене (40 х 40 см), на высоте дверной притолоки. Второе вентиляционное отверстие пробивают внизу под полоком (полкой в парилке).

Когда парилкой не пользуются, открывают двери, окно, что обеспечивает быстрое проветривание. Кроме естественной вентиляции монтируют принудительную, с вмонтированным обратным клапаном, чтобы в помещение не проникал холодный воздух.

Беседки с мангалом и барбекю – (80+ ФОТО) Чертежи проектов которые можно реализовать своими руками

Планировка бани

Разработка проекта, планировка расположения внутренних помещений подразумевает грамотный подход к проведению коммуникаций (электричество, водоснабжения, канализации, вентиляции).

Рекомендуем ознакомиться со статьями:

Монтаж электропроводки в бане
Правильная вентиляция в бане

Особенности планировки банных помещений разберем подробнее.

Парная

Сверху печи укладывают камни. Для увеличения объема выделяемого пара камни поливают водой.

Полки закрепляют в несколько ярусов. Материал ‒ дерево лиственных пород.

Особенности монтажа следующие:

Нижняя полка делается узкой. Ее используют чаще в качестве подставки под ноги.
Вторая полка самая ходовая. Ее делают максимально широкой.
Расстояние между полками составляет 30‒40 см. Планки крепятся не вплотную, а в 3-4 мм друг от друга, чтобы обеспечить хорошую циркуляцию воздуха.

От верхнего яруса до потолка должно оставаться не меньше метра, иначе сидеть придется в полусогнутом виде.

В старых домашних банях не ставили отдельную душевую, поэтому купели с водой были прямо в парной. Это довольно неудобно. Недорого обойдется установить через перегородку душ, и отдых будет комфортнее.

Пол в парной выкладывают плиткой, сверху ставят деревянные решетки, поскольку плитка скользкая и быстро нагревается.

Любители контрастных процедур размещают рядом с парилкой бассейн или купель с холодной водой.

Рекомендации по выбору размеров парилки приведены в разделе выше.

Моечная

Здесь отдыхающие принимают водные процедуры после парилки. В моечной могут быть установлены:

душевая кабина с бойлером;
купель с холодной водой в виде большой деревянной бочки;
зеркало;
вешалки для полотенец, одежды;
лавочка;
подставка с моющими принадлежностями.

Размеры помещения выбираются из расчета 1 кв. м на человека. Для двух человек хватит габаритов ‒ 1,7*1,4 м, для четырех ‒ 2*2,5 м.

Обшивка стен часто выполняется деревянной вагонкой, пропитанной антисептиками. Пол делается из дерева или керамической плитки.

Санузел

Сезонные бани часто делают без санузла. Но для комфортного отдыха он нужен. Делать его лучше раздельным. В одной комнате обустроить туалет с умывальником, в другой – установить душевую кабину.

В банях эконом-класса санузлом выступает биотуалет. Для круглогодичного использования этот вариант не подходит. В помещении должным образом обустраивается вентиляция.

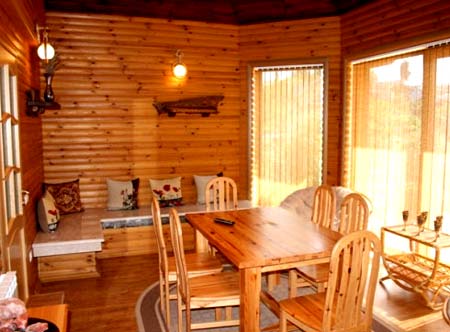

Предбанник (комната отдыха)

Рассчитать размеры предбанника нужно исходя из свободной площади и функций, которые он будет выполнять.

На стене можно закрепить телевизор, ближе к окнам поставить бильярдный стол (если места хватает). Найдется в предбаннике и уголок для хранения дров.

Предбанник должен быть проходной зоной, чтобы из него можно было попасть в парилку, санузел или душевую.

В большом предбаннике получится поставить:

бассейн;
стол для массажа;
скамейки;
зеркало.

Помещение может гармонично переходить в закрытую террасу (веранду), соединяться с гаражом.

Тамбур

Тамбур — это небольшой коридор на входе в баню. В круглогодичных постройках его наличие обязательно — он не дает холоду и сквозняку проникнуть внутрь помещения. В нем есть подставка для обуви, вешалка для одежды, скамья, зеркало.

Создание проекта

Зачастую владельцы земельных участков помимо жилого дома и хозяйственных построек задумываются о строительстве бани. Конечно можно купить и готовый проект, созданный с учетом предпочтений заказчика. Это очень удобно и быстро, но очень дорого. Совсем не сложно составить проект самостоятельно. Тем более что на такой площади вполне есть, где разгуляться фантазии. Плюсом к основным зонам в бане можно добавить дополнительные (при желании).

Перед тем как начать составлять проект, следует понять сколько помещений и каких размеров будет в данной бане. Обязательно там должны присутствовать следующие помещения:

комната отдыха или предбанник;
мойка или душевая;
парная.

Также важно учесть установку вентиляции и дымохода. Для того чтобы баню можно было посещать всей семьей или с друзьями, стоит учитывать это на этапе планировки

Можно пожертвовать размерами мойки и посещать ее по очереди, но за счет этого увеличить парилку и отдел для отдыха.

Стропила.

Для монтажа стропильной системы устанавливается временный ригель из доски

50х150(Н)
мм на стойках посередине боковых стен и внутренней стены.
В вертикальном положении фиксируется укосинами:

На ригель укладываются стропила из доски

50х150(Н)
мм.

Стропила
обработать антисептиком 2 раза.
Крепить стропила к
обвязке стальными уголками на саморезах
(5х50 мм).

В местах опирания стропил на
обвязку стен в стропилах сделать запилы:

В коньке смежные стропила скрепить между собой накладками из фанеры
или стальных пластин на саморезах:

После этого демонтируется временный ригель.

Потолок в комнате отдыха и в парной в данном проекте сделан на
разных уровнях. В парной потолок на высоте 2,2 м, а в комнате отдыха
на высоте 3 м:

Чем выше потолок в комнате отдыха, тем больше там пространства и
воздуха, что будет более благоприятно для отдыха. Основой потолка
являются затяжки стропил. Выполнить их из доски 50х150 (Н) и крепить
к стропилам болтами М10 и 2 гвоздями 100 мм.

Вот затяжки над комнатой отдыха

Вот затяжки над парной. Они монтируются поверх перемычек между
стропилами, устанавливаемых на верхнюю обвязку каркаса стен

Затем устанавливаются стойки фронтовов из доски 50х100. Сверху они
прибиваются к стропилам

Общая планировка

Первоначально определяют месторасположение бани. Если баня планируется с мансардой, то вокруг желательны высокие густые заросли кустарников и деревьев. Они защитят отдыхающих от посторонних глаз.

Обычно баню посещают в конце дня. Поэтому если ее окна будут выходить на юго-запад, то даже в прохладную погоду, придя сюда после работы, отдыхающий попадает в светлый и прогретый солнцем предбанник.

Перед постройкой нудно решить:

Строить баню с мансардой или без нее;
Какие помещения обязательны;
Какова должна быть их минимальная площадь;
Какое их расположение наиболее комфортно.

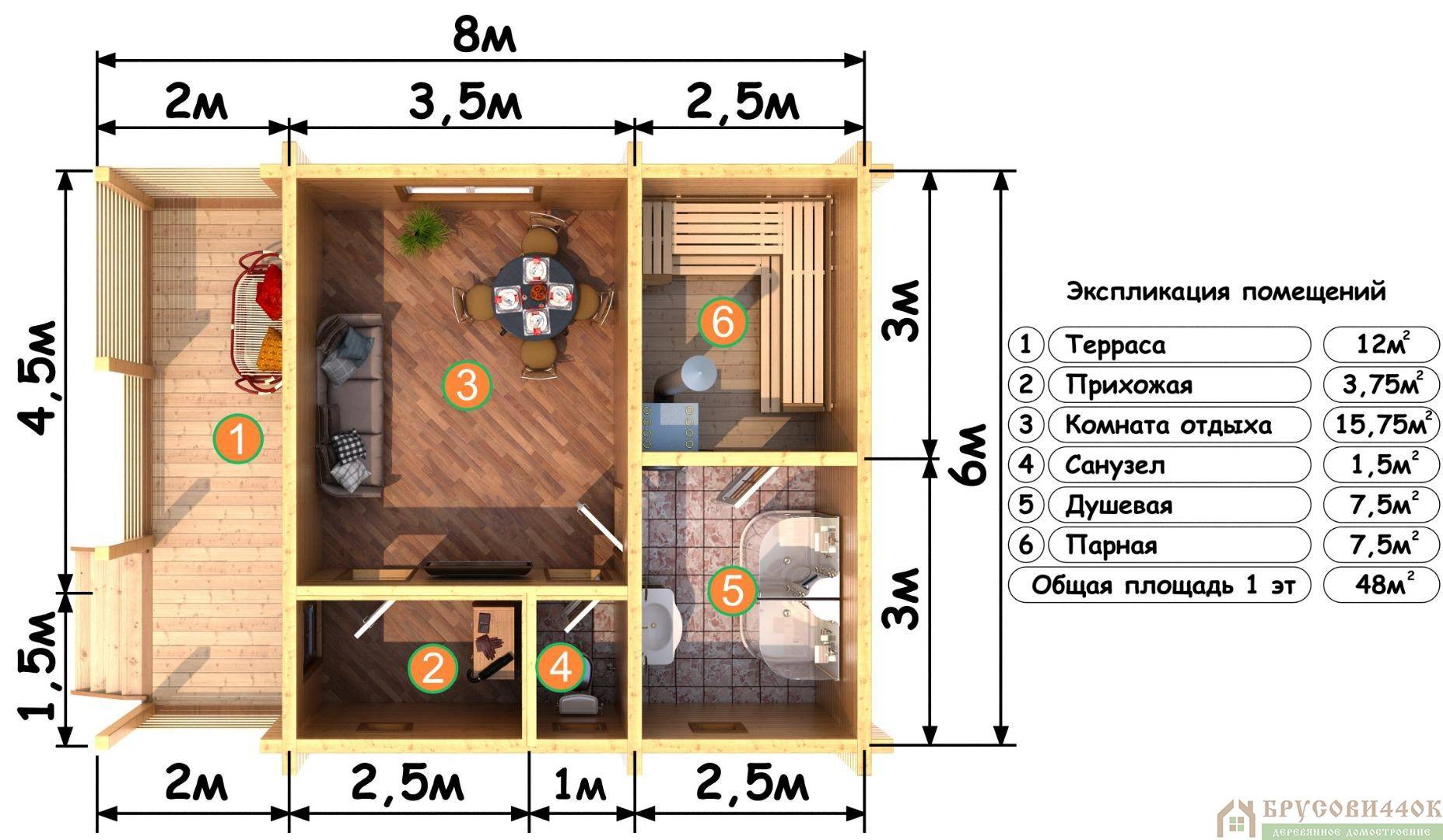

Ответы на эти вопросы должна давать планировка бани 5х5. Классический ее вариант:

Тамбур;
Раздевалка;
Парилка;
Моечная;
Комната отдыха;
Санузел.

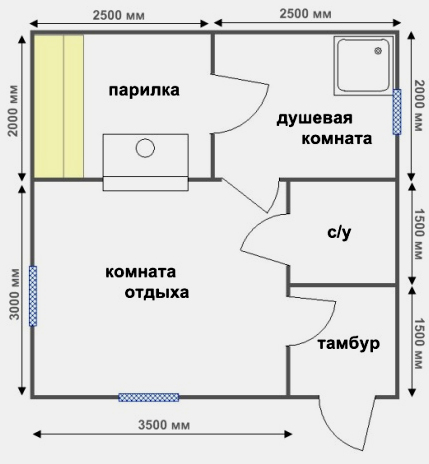

Планировка бани из бруса размером 5×5

Тамбур

Он обязателен, особенно если есть любители крепкого пара в зимнее время. Тамбур отсекает тепло и влагу помещений от холодного воздуха улицы. Иначе обледенение в сильный мороз не позволит открыть дверь. Даже самая маленькая баня дает возможность выделить для входного помещения минимум 1 м2.

Раздевалка

В небольших банных помещениях ей выделяют 10 м2. Здесь устанавливают вешалки, зеркало, мебель, на которую удобно будет не только присесть, но и прилечь. Здесь же после парилки можно принять массажные процедуры.

Моечная

Наличие ее стало возможным с тех пор, как появился водопровод. До этого времени в парной мылись водой, заранее заготовленной в большой бочке. Если семья многочисленная, то в этой комнате моются по очереди.

Парилка

Баня 5х5 должна выделить ей минимум 6 м2. В ней смогут комфортно париться четыре человека одновременно. Для чего лежаки можно разместить в два этажа. Перемещение на верхнюю полку — это переход к более высокой температуре.

Комната отдыха

Если баня с утепленной мансардой, то ее оборудуют так, чтобы здесь можно было отдохнуть и даже развлечься после завершения всех банных процедур. Ставят биллиардный стол, полки для чашек и чайника, телевизор, даже барный столик с любимыми напитками.

Санузел

Он, конечно же, необходим. Тогда в баню можно приглашать друзей и знакомых. Их не будет беспокоить дискомфорт при долгом пребывании в банном помещении. Туалет потребует немного, минимум 1,5 м2.

Преимущества и недостатки сооружения

Баня многими дачниками ассоциируется с массивной конструкцией из деревянного сруба или кирпича. Сооружение в таком случае будет красивым, подчёркивающим достаток владельца, но крайне дорогим. К тому же по срокам строительство растянется

Специалисты рекомендуют обратить внимание на каркасно-щитовой вариант

Преимущества технологии:

Низкая стоимость.
Не нужен массивный фундамент.
Низкая теплопроводность стен позволяет быстрее нагреть помещение.
Коммуникации проводятся внутри стен, что улучшает эстетику.
Нет усадки после возведения.
Материалы экологичны и безопасны.
Работу можно выполнить не обладая строительными навыками.
Для строительства не потребуется применения особой техники.
Отделка выполняется различными вариантами.
Мокрые способы отделки отсутствуют, что даёт возможность работать практически в любую погоду.

Технология набирает популярность. Основное ее преимущество в стоимости. Строительство каркасной бани обойдётся в 2−3 раза дешевле возведения сруба и кирпичных стен. Монтаж легко выполнить самостоятельно, даже в одиночку, если планируется небольшой проект. Судя по отзывам владельцев, в каркасных банях созданы все условия для комфортного отдыха.

Однако, есть и недостатки:

Грибок — главный враг. Поскольку здание не монолитное, а состоит из множества деталей, то между ними есть щели. Через них просачивается воздух снаружи, вызывая выпадение конденсата. Как результат — повышенная влажность на стыках, и появление плесени. Но решение проблемы есть — качественное утепление стыков и обработка древесины антисептиком.
Использование дешёвого пенопласта в качестве утеплителя пожароопасно.
Нельзя использовать древесину даже с небольшим превышением влажности, поскольку тогда увеличатся зазоры на стыках при усыхании.

Все недостатки разрешимы, но придётся приобрести качественные материалы. Строительство каркасных бань следует вести, строго соблюдая технологию, тогда проблем не возникнет. Опасность возгорания утеплителя — спорный вопрос. Безопасной можно считать только кирпичную постройку с минимальной отделкой.

Дверь и окна.

Дверь можно
купить готовую или сделать самостоятельно. Я предлагаю следующий
вариант: из фанеры выпиливается лист под размер двери. К нему по
периметру крепятся доски 20х90 мм саморезами.
Внутрь закладывается вспененный утеплитель толщиной 20 мм. С
наружной стороны по этой доске выполняется зашивка вагонкой.
Внутри по фанере также зашивка вагонкой.

Окно в парилке должно быть с закалённым стеклопакетом. Если вы
хотите, чтобы окно было открывающимся, то тогда покупаете заводской
оконный блок для бани — но они , как правило маленькие. А можно
сделать глухое окно большего размера — в этом случае можно заказать
закалённый стеклопакет без рамы и установить его прямо в каркас
стены (о
том, как это сделать, я писал здесь):

Окно в комнате отдыха стандартного размера 90х90 см можно купить
заводское открывающееся.

Особенности проекта

Главной особенностью бань размером 3 на 6 являются их скромные габариты, вынуждающие внимательно относиться к составлению проекта. Цель проектирования состоит в том, чтобы сделать внутреннее пространство максимально комфортным и функциональным. Площадь в таком проекте, рассчитанном на двух-трех пользователей, распределяется следующим образом:

Моечная (душевая). На нее обычно выделяется 4 м2.
Парилка. Рекомендованный размер — не менее 6 м2.
Комната отдыха. Ее площадь составляет 6 м2, иногда доходит до 8 (если в проекте отсутствует прихожая). Пространства хватает для комфортного размещения дивана и телевизора. Можно выделить место для хранения вещей и одежды.
Тамбур (прихожая). В некоторых проектах от него отказываются, предпочитая увеличить площадь комнаты отдыха. И все же тамбур в 2 м2 является достаточно полезным помещение, отделяющим внутреннее пространство от улицы (что особенно ценно зимой); также здесь можно устроить место для хранения дров. Иногда роль тамбура играет небольшая веранда.

Проект с тамбуром, душевой кабиной и санузлом Источник ddm-stroy.ru Строительные организации предлагают широкий выбор готовых проектов небольших бань 3 6. Размеры такого банного комплекса позволяют провести перепланировку, исходя из предпочтений будущего владельца. Баню можно дополнить крыльцом, верандой или террасой, что сделает ее более привлекательной на вид и превратит в место излюбленного отдыха.

Планировка из трех помещений (парная, душевая и комната отдыха) проверена временем и доказала свою функциональность. Строгих требований к размерам комнат нет, они (размеры) могут сдвигаться в любую сторону, по вашему вкусу.

Необходимые материалы

Основа каркасного дома — рамы, собранные из деревянного бруса. В зависимости от планируемых размеров бани для их сборки используют брус 100*150 или 150*150 мм. Для укосин, и поперечин, которые прибиваются между вертикальными стойками, подойдут бруски меньшей толщины.

При устройстве кровли для мауэрлата понадобится примерно такой же брус — 150*150 мм или около того. Для стропильных ног все те же бруски 100*150 или 150*150 мм. Зависит конфигурации выбранной кровли и веса кровельного материала. Кстати, очень тяжелый кровельный материал — типа керамической черепицы — использовать для каркасников нежелательно — слишком велика нагрузка на стены.

Бруса нужно будет много и разного

Еще нужны будут рейки для создания обрешетки, контробрешетки, и всяких вспомогательных работ. Причем их нужно будет много: обрешетка нужна и на стены с двух сторон и на кровлю. Хотя, в некоторых вариантах, снаружи щиты обшивают фанерой (как в видео выше). Вариантов строительства очень много, как и используемых материалов.

О том, как сделать стропильную систему двускатной кровли своими руками читайте тут.

Еще потребуется материал чернового пола. Что это будет — необрезная или обрезная доска, фанера или другой плитный материал — решать вам. Но всю древесину необходимо будет обработать. И антипиренами — для снижения горючести, и защитными антибактериальными составами. О том, чем обработать древесину внутри бани читайте тут.

Материалы обшивки каркаса внутри и снаружи подбираются исходя из личных предпочтений или назначения строения. Если говорить о каркасных банях, то обычно внутри все обшивается вагонкой (в моечной кладут плитку), а снаружи имитацией бруса или блокхаусом.

В качестве утеплителя для бани желательно использовать минеральные ваты: они не горят. Толщина слоя утепления зависит от региона. Для средней полосы России для бань применяется в основном базальтовая вата, слоем в 15-25 см. Если вас беспокоит возможность выделения формальдегида (об этом много писали), то можно брать нетканые маты. В них эмиссия вредных веществ минимальна.

Чаще утепляют каркасные бвни минеральными ватами

Хорошо себя зарекомендовал как утеплитель и пенополиуретан (не пенопласт)

Он кроме низкой теплопроводности еще и звукоизолятор, что при каркасном строительстве немаловажно. Есть несколько «но»:

в парилке его использовать нельзя — не позволяют температурные режимы;
он плавится и поддерживает горение;
стоит этот утеплитель немало (речь идет об экструдированном пенополистироле).

Еще потребуется много гвоздей и саморезов. Для строительства бани желательно использовать оцинкованные: чтобы они не ржавели и не оставляли на древесине некрасивые потеки. Нужны они будут разных размеров и диаметров — для сборки рамы большие, для обрешетки и обшивки поменьше.

О том, какой крепеж использовать при строительстве бани читайте в статье «Крепеж для бани и сауны»

Из всего сказанного выше, надеемся, вы сделали вывод, что каркасную баню можно построить своими руками. Чтобы уверится в этом, посмотрите видео. По каркасной технологии построен дом с участием только одного человека. В нем более подробно описана технология сооружения некоторых узлов.

Если вы подобрали проект каркасной бани, решили строить ее своими руками, но не имеете представление, как действовать, рекомендуем посмотреть видео. В нем опытный американский плотник Ларри Хон рассказывает и показывает технологию возведения стен каркасного дома. Видео очень подробное, и занимает больше часа, но к концу просмотра технология каркасного строительства вам будет ясна.
