Делаем вентиляцию под полом в частном доме

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

• Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
• Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

• Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
• Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
• Архитектура дома не предусматривает высоких вентиляционных труб;
• В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Типы и функции вентиляции для ванных комнат

Прежде чем сделать выбор в пользу той или иной системы воздухообмена, необходимо ознакомиться с типами и принципами работы таких систем. Вытяжка ванной комнаты может быть организована естественным и принудительным методом.

Естественная вытяжка. Такая вытяжка работает вследствие действия естественных факторов, таких как разница давления и температуры воздуха в помещении и за его пределами. Отработанный воздух удаляется через вентиляционный канал, проходящий в стене дома. Для осуществления воздухообмена вполне хватает открытого окна или двери, через которую поступает приточный воздух.

Вытяжка в туалете своими руками

Простейшим способом при устройстве вентиляции в ванной своими руками является совмещение включения вентилятора с выключателем освещения. При включении света в ванной и туалете одновременно начинает работать и вентилятор, а после того, как в этих помещениях погасят свет, вентилятор выключается.

Но если для туалета подобная схема еще подходит, то в ванной еще некоторое время держится достаточно высокий уровень влажности. Имеется более сложная схема, как сделать вентиляцию в туалете и ванной. Включение вентилятора происходит не напрямую, а через специальный блок с реле временной задержки. После выключения света вентилятор продолжает работать некоторое время. Причем хозяева имеют возможность регулировать это промежуток с учетом своих пожеланий. Регулируемый диапазон автономной работы вентилятора может составлять от нескольких десятков секунд до нескольких минут.

Пошаговый план действий

Чтобы самостоятельно выполнить все работы нужно обладать минимумом технических навыков и знать последовательность подобных работ.

Подготовка

Информация плюс расчеты – вот основа подготовки монтажа вентиляционных систем:

Расчет кратности обмена воздуха в доме по каждому помещению.

Рисунок (схема) движения воздушных масс. Примерное расположение вент. каналов.

Схемы воздуховодов с учетом дизайна помещения, рисуют, стараясь предусмотреть возможность скрыть воздуховоды под натяжными потолками, переборками и пр.

Деталировка

После того, как схема приняла стройный вид и учтены все нюансы дизайна, приступают к детальному плану, составлению сметы, в т.ч. выбору фирмы производителя оборудования:

1. Рассчитывается сечение воздуховодов, учитывается, чтобы передвижение воздуха было бесшумным.
2. Внесение параметров на схему.
3. Составления перечня необходимых элементов.
4. Высчитывается сопротивление каждого участка, подбираются вентиляторы, учитывается уровень шума, производимого им.
5. Просчитывается стоимость всех компонентов вент. системы.

В заключении составляется окончательный, чистовой вариант с полной деталировкой. Нельзя забывать про узлы прохода каналов через потолки\стены, расходники (изоляционные материалы, вент. решетки, крепеж, диффузоры и пр.). В конечном итоге все «мелочи» составляют весьма ощутимую сумму затрат, но они тоже необходимы.

Материалы и инструменты

Обязательно потребуются:

1. Перфоратор.
2. Трубы различной конфигурации, диаметра, фактуры и длины.
3. Соединительные элементы.
4. Переходники, колена, тройники.
5. Решетки вент. ходов.
6. Держатели, подвесные элементы.

Монтаж и настройка

Порядок действия:

• На стенах делают разметки, обозначают где будут проходить вент. каналы.
• По потолку чертят схему прокладки воздуховодов.
• Если система принудительная, отмечают, где будет смонтировано оборудование.
• Собирают воедино каналы и монтируют их на подвесы.
• Подключают трубы к единой вент. установке.
• Закрывают отверстия решетками.
• Подключают технику к электричеству и тестируется вся установка.

Установка своими руками

Иногда, рабочие забывают о необходимости вентиляции фундамента, особенно когда человек стоит свое жилище сам, своими руками. Хозяину дома следует обратиться к специалистам, которые быстро и качественно исправят «ошибки», полученные при строительстве. Не каждый человек готов отдать немалую сумму за хоть и тяжелую, но недлительную работу. Если есть в хозяйстве необходимые инструменты, можно справиться и самому. Для проделывания продухов в твердом фундаменте понадобятся:

• перфоратор;
• набор буров;
• болгарка с диском по бетону;
• молоток;
• стамеска.

Первое, что следует сделать – определить точное местоположение продухов и отметить их на стенке фундамента. Постепенно, пользуясь набором инструментов, следует вырезать, высверливать и выбивать сквозное отверстие в стене. Главное, пользоваться кувалдой аккуратно, так как от сильных ударов ею, по остальной части бетонной ленты могут пойти трещины.

https://youtube.com/watch?v=dQJ-xp6R0Ic

Методики расчетов параметров вентиляции

Полный расчет параметров вентиляции можно предоставить, только опираясь на разработку конкретного проекта частного дома. Но есть и общие параметры расчета, которые позволят приблизительно определить объемы потребления воздуха. Объем можно рассчитывать относительно количества проживающих, и тогда применима формула V=Vнорм * n (n – количество человек). Такой подход обычно используют только в частных домах с воздушным отоплением, так как количество человек в помещениях может постоянно меняться. Объем можно также рассчитать, исходя из кратности воздухообмена. Формула для расчета используется следующая: V = K * S * H (K – это кратность воздухообмена, S – площадь дома, H – высота потолков).

Источник вытяжной вентиляции

Не достаточно обеспечить приток свежего воздуха внутрь помещения. Это малоэффективно, если отведение несвежего затруднено. Воздухообмен должен проходить при равных количествах.

Чтобы улучшить проветривание, устанавливается вытяжной вентилятор.

Вентиляционные решетки

При выборе вытяжки необходимо обращать внимание на такие факторы, как:

• Место установки (здесь устройства могут использоваться как канальные, так и центробежные, осевые).
• Мощность аппарата.
• Количество человек, которые пользуются ванной.
• Дополнительные функции (таймер, гигрометр, датчик движения, пульт управления, дисплей).
• Объем помещения.
• Кратность смены воздуха.
• Влагоустойчивость.
• Наличие обратного клапана.
• Уровень шума во время работы.

Только правильно подобрав вытяжной аппарат, можно сделать хорошее проветривание ванной комнаты, а вместе с ней и всей квартиры.

Подготовка к монтажу

Правильная вентиляция с самого начала хорошо продумана. Ошибки, допущенные в вычислениях, тогда будут практически невозможны или слишком дороги для исправления. Лучше делать все с самого начала.

Для облицовки цоколя можно использовать самые разнообразные материалы. Нет никаких специальных строительных стандартов. Но конструкция вентиляционной системы или свайного фундамента должна быть рассчитана в соответствии с весом СНиП и ГОСТа. Иначе дом не продержится долго, или в нем будет просто неудобно жить.

При проектировании системы вентиляции дома важно учитывать это:

1. Наличие плиты или камина в комнате.
2. Каждый номер и коттедж в целом.
3. Население.
4. Необходимость и тип воздушных фильтров, которые должны быть встроены в систему.
5. Индивидуальные архитектурные особенности здания и многое другое.

На кухне воздух должен быть заменен со скоростью 60-100 м3 /ч в зависимости от типа плиты. А если это газовая плита, то ее необходимо менять из расчета не менее трех раз в час на объем кухонного помещения. В ванных комнатах и туалетах скорость воздухообмена должна составлять 25-50 м3/час.

Для внутренних стоков вентиляция должна осуществляться отдельно с помощью вентиляционной трубы от общей стояковой трубы. Также рекомендуется, чтобы вентиляционный канал над кухонной плитой работал отдельно. А суммировать проток из него и ванную в одну шахту не получится. Это может привести к утечке канализации “амбра” на кухню.

При подготовке конструкции также необходимо учитывать размеры и мощность вентиляционных каналов, мощность системы отопления и размеры вентиляторов. Вам нужно вычислить множество параметров. И все они должны быть точными и безупречными, иначе эффективность вентиляции будет не такой, какой мы хотим.

Однако проектирование вентиляции для большого дома лучше всего заказывать у специалистов в этой области с соответствующей инженерной квалификацией. Здесь цена ошибки может быть слишком высокой.

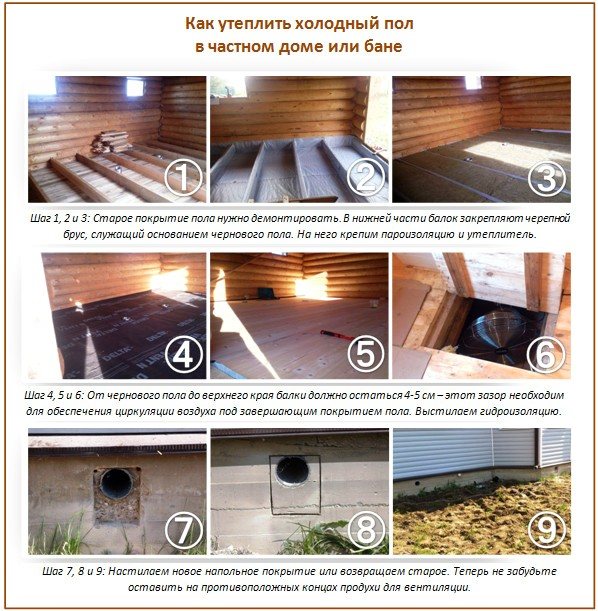

Для чего вентилировать подполье

Если неизолированный фундамент не вентилируется, то подвальное помещение быстро становится очень влажным и рано или поздно превращается в конденсат. Влага в виде водяного пара просачивается через плиты перекрытия из дома, а также с земли. Фундамент невозможно проветривать, поэтому он накапливается в грунте под домом, в цокольных стенах, на брусьях пола, на досках пола и/или на софитах.

В тех же помещениях, где температура и влажность положительная и высокая (в отапливаемом доме температура всегда выше точки замерзания, даже при глубоких морозах), бактерии, грибки и разлагающиеся материалы очень активны. В результате в дом попадают очень неприятные запахи и материалы портится.

Вторая причина для выветривания вашего подвала – это газ радон, который выделяется из почвы и иногда в значительных количествах. Это природный радиоактивный газ. Без вентиляции радон будет накапливаться в верхней части подвала, постепенно просачиваясь в дом. К чему может привести присутствие радиоактивного газа в Вашем жилом помещении, вероятно, не стоит говорить. Так что это еще одна веская причина, чтобы проветрить твой подвал.

Есть два способа проветривания пространства под полом:

1. Проделайте вентиляционные отверстия в фундаменте. В этом случае влага удаляется сквозняком – вентиляционные отверстия расположены в противоположных стенах.
2. Организовать забор воздуха из подвала – провести вентиляционную трубу на крышу, а приток воздуха – через жалюзи в помещения. В этом случае в фундаменте нет отверстий, но необходимо тщательно утеплить наружный фундамент + подвал + глухую зону. Затем гидроизолируйте фундамент в подвале.

Особенности установки в коттеджах

Как правило, в частных домах вентиляция устанавливается по следующему принципу: грязный и влажный воздух принудительно удаляется через вытяжки кухни, ванной комнаты, кладовой и котельной. Затем он проходит через вентиляционную установку и выдувается из помещения через дефлектор на крыше частного дома.

Самым современным решением для частного дома является использование блока принудительной вентиляции с рекуператором. Центральный блок представляет собой прямоугольную коробку с установленными внутри электрическими вентиляторами, организующими систему приточно-вытяжной вентиляции, которая может работать с разной скоростью, обеспечивая неравномерную циркуляцию воздушных масс.

Эффект устройства можно почувствовать, когда в доме много гостей – устройство начинает работать с максимальной эффективностью, обеспечивая наибольшую циркуляцию воздуха во всех комнатах частного дома. Когда дом не занят, вентиляция сокращается до минимума и на достаточном уровне.

Другой важной особенностью этого аппарата является рекуператор, или, другими словами, теплообменник, который может работать в двух режимах:

1. Поток воздуха при температуре, скажем, -10°C смешивается с теплым комнатным воздухом, помещение в частном доме наполняется свежим теплым воздухом при температуре +20°C.
2. Поток теплого воздуха удаляется рекуператором и выходит наружу, снижая тем самым общую температуру в помещении.

Кроме того, блок принудительной вентиляции оснащен специальными фильтрами, которые задерживают споры грибков и плесени, пыльцу, насекомых и пыль. Эти меры необходимы для предотвращения попадания нежелательных микроорганизмов в помещение с воздухом через вентиляцию.

Советы по монтажу вентиляции в ванной

Монтаж принудительной вентиляции в ванной и туалете квартиры чаще всего производится в вытяжном исполнении. Для этого в существующий вентиляционный канал помещается небольшой осевой вентилятор нужной мощности и закрепляется там. Воздуховоды уже существуют, расширить или полностью заменить их на новые невозможно. При необходимости остается только устанавливать в них вытяжной вентилятор.

Схема монтажа принудительной вентиляции с общей вентиляционной шахтой

Для коттеджа можно выбрать любой вид вентиляции в ванной. Но и здесь, если дом уже построен, то в большинстве случаев монтируется система с обычной канальной вытяжкой. Ее проще и дешевле других сделать своими руками. Это не водоснабжение из скважины, для устройства которого нужно приглашать монтажников со специальным оборудованием. Здесь можно справиться самостоятельно.

Электросхема вентилятора

Если в санузле уже есть естественная вентиляция, то дополнить ее электровентилятором для повышения эффективности несложно. Надо только правильно рассчитать его мощность.

Электрическая схема ванной комнаты с принудительной вентиляцией

Если вентканалов в помещении нет, то придется их пробивать. Однако прежде необходимо грамотно рассчитать их размеры и место прокладки. В подобной ситуации проектирование вентиляции для ванной комнаты лучше доверить профессионалу. Здесь нужно будет учесть воздухообмен во всем доме, а не только в санузле. Без должных познаний правильно и точно произвести расчеты вряд ли получится.

Варианты монтажа вентиляционной системы

Вентиляция должна быть выстроена так, чтобы воздуховоды имели минимум изгибов внутри. Устанавливаемый внутри вентилятор по размеру должен точно подходит к вентканалу, чтобы он не создавал лишнего шума и работал с максимальной отдачей.

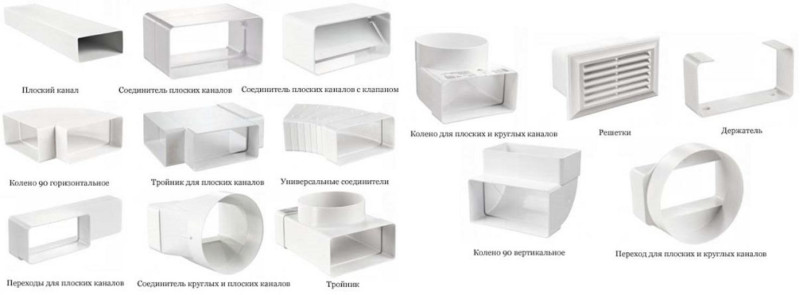

Элементы конструкции для монтажа вентиляции

Также не стоит вентиляционное оборудование размещать рядом с нагревательными приборами. Вентилятор сам при работе греется, дополнительное тепло от других устройств ему противопоказано.

https://youtube.com/watch?v=mz3NcHFO3to

Функции естественной вентиляции дома

Прежде всего нужно разобраться, действительно ли значение вентиляции настолько важное. Значимость системы постоянного воздухообмена переоценить невозможно

Схема естественной вентиляции дома

Во-первых, она создает комфортный микроклимат.

Во-вторых, здоровье домочадцев, пребывающих в помещении длительный период, напрямую зависит от обустройства вентиляционной системы.

В-третьих, здание с правильно обустроенной вентиляцией и все его системы смогут функционировать долго. А безаварийная эксплуатация — это не только отсутствие проблем, но и экономия средств.

Последствия недостаточной вентиляции

1. Людям, пребывающим в обособленном от внешней среды помещении, требуется обновляемый воздух в достаточном объёме, чтобы не чувствовать кислородное голодание (заболевание гипоксия). А так как в помещении с недостаточной вентиляцией содержание углекислого газа в воздухе значительно повышается, кислорода снижается, атмосфера в там становится удушливой и тяжелой. Люди ведут себя сонливо, ощущают усталость. А у тех, кто страдает от проблем с кровообращением или хроническими заболеваниями дыхательной, нервной системы, указанные недуги обостряются.

1. В застойном воздухе концентрация аллергенов и патогенных микроорганизмов значительно повышается. Особенно это опасно, если в таком доме находится человек, пораженный инфекционным заболеванием. Тогда заболеют все.

1. Устойчивые запахи в комнате — это еще одна проблема. Если эффективное проветривание в помещении обеспечено не будет, проживать в таком доме (квартире) со временем станет просто невыносимо.

1. В жилом помещении, оборудованном комфортно, обязательно имеются ванная комната, туалет (может быть предусмотрен совмещенный санузел). Это утепленные комнаты, к тому же с постоянным поступлением в воздух сырости. Значит, вентиляцию следует организовать таким образом, чтобы воздух с влагой и запахами не выходил в другие комнаты, а поступал в вентиляционный отсек, выводился наружу.

Очень высокая влажность может привести к образованию плесени и грибка. На рисунке последствия отсутствия либо неэффективности вентиляции.

Кухня всегда требует дополнительного внимания. В помещении, где включена плита, а мотор холодильника всегда горячий, там температура воздуха обычно повышается. К тому же горящий газ потребляет много кислорода, который требует эффективного обновления. И запахи от приготовленной пищи (особенно подгоревшей) нужно быстро выводить, пока они не заполнили всю квартиру.

1. Воздух, выдыхаемый живыми организмами (в помещении это люди и домашние животные), содержит значительную концентрацию водяных паров. Повышению влажности способствуют и всевозможные приборы бытового предназначения:

• утюг;
• посудомоечная машина;
• стиральная машина;
• электрочайник и пр.

В результате, если вентиляция недостаточная, отсыревают стены. Образуется идеальная среда для развития черной плесени и других грибковых организмов. Такие условия привлекают еще и некоторых незваных «гостей» — насекомых, предпочитающих проживать в сырой и теплой среде.

1. Материалы, используемые для отделки и вроде бы отличающиеся надежностью, в сырых условиях портятся.

1. Отделочные материалы, из которых производят мебель, утеплители для мебели, применяют для отделки стен, пола, потолка, выделяют стирол, формальдегид, токсины других видов. Если комнаты проветриваются недостаточно хорошо, концентрация токсических веществ в помещении возрастает.

Сезонный уход за подполом частного дома своими силами

Весна

Период отличается обилием талой воды, которая может проникнуть внутрь подпольного пространства. Чтобы этого не случилось, необходима тщательная периодическая очистка прилегающей к строению территории от снега. Кроме того, очистка крыши также не будет лишней. Сход снега может стать причиной попадания излишней влаги через вентиляционные проемы.

Дома, расположенные в низине, могут страдать от половодья

Важно вовремя открывать продухи после зимы, чтобы быстрее просушить внутреннее пространство под полом

Осень

Осенью перед похолоданием мелкие грызуны перебираются ближе к теплу. Хорошими условиями зимовки для них являются жилые дома, где всегда тепло, есть корм. Поэтому следует изначально закрыть вентиляционные выходы мелкоячеистыми решетками, чтобы исключить доступ грызунам внутрь дома.

Это могут быть готовые вентрешетки, диффузоры, также можно изготовить их самостоятельно, закрепив на цоколе перед отверстием.

Зима

Главный вопрос – стоит ли проветривать пространство под перекрытием. Лучше всего продухи закрывать на зиму, деревянными, глиняными пробками. Холодный воздух может выстудить пол, жилые помещения. Влага будет испаряться грунтом даже зимой, при открытых вентпроемах на конструкциях подполья может образоваться иней.

При закрытых вентотверстиях проветривание будет проходить через зазоры между стеной и полом, через вентилируемые плинтуса, решетки, включаясь в общедомовой воздухообмен. При этом грунт под домом не промерзнет, не будет собираться излишняя сырость.

Проветривание пространства под полом жилого, нежилого строения обязательно. Это сохранит несущие конструкции. Без надлежащего проветривания деревянные, бетонные металлические элементы перекрытий будут испорчены избыточной влагой, что отразиться на устойчивости здания. От сырости страдает не только древесина, гниющая от грибка. Бетон, поражаемый плесенью, также разрушается довольно быстро. Металл от избытка влаги корродирует, приходит в негодность. Поэтому налаженный воздухообмен частного дома – залог его прочности, долгой эксплуатации, здорового микроклимата внутри.

Друзья! Еще интересные материалы:

Необходимость вентиляции в каркасном доме

Варианты вентиляции в каркасном доме своими руками

В тех случаях, когда частные дома стоят на незаглубленных фундаментах, и пол настилается не на грунт, то есть, имеется расстояние между подлежащей почвой и основанием пола, обязательно нужно сделать вентиляцию имеющегося подпольного пространства. В идеале это делается во время заливки фундамента, вернее, его надземной, цокольной части. Если в этот период систему циркуляции воздуха под полом не была предусмотрена и выполнена, придется где-то взять необходимый электроинструмент и сделать это своими руками

Почему это важно? Об этом далее

Простой клапан для естественной вентиляции помещения

В деревянных бревенчатых домах нет необходимости устанавливать вытяжную шахту. Неприятные запахи и влажный воздух можно устранять с помощью простого клапанного отверстия в стене. Такой способ вентиляции гораздо проще и дешевле вентиляционной шахты и его установка не займет много времени.

Для установки понадобится пластиковая труба с внутренним диаметром соответствующим диаметру клапана. Длина такой трубы должна быть как толщина стены. Трубу следует утеплить любым теплоизоляционным материалом. Со стороны улицы вентиляционное отверстие закрывают сеткой от насекомых. А со стороны жилого помещения вставляют сам клапан.

В конструкцию клапана входят корпус, фильтр, крышка клапана, регулятор. Такая конструкция позволяет осуществлять постоянную конвекцию воздуха между улицей и жилым помещением. Так же как и выходное отверстие вентиляции, клапан устанавливается в верхней части стены.

Вентиляционные системы в частном доме необходимое условие для нормального самочувствия его обитателей и долгой службы самого дома.

Способы монтажа

От того, какая выбирается конструкция вентилятора, будет зависеть способ его монтажа. Прежде всего, тщательно составляется схема, она упростит выполнение задачи.

1. Вентиляционная система уже была установлена, но ее потребовалось обновить. Тогда желательно заменить воздуховод, установив новый. Если же это невозможно, значит, старый воздуховод очищается:

• от мусора;
• от наслоений на внутренней стороне.

1. Прокладывая вентиляционный короб, следует заблаговременно определить, где именно будет установлен вентилятор. Оптимальное место – это стена, что располагается противоположно от двери.

1. Вентиляционное окно:

• устанавливается, если его не было;
• расширяется, если требуется повысить эффективность прежней системы.

1. В устроенное отверстие выводится труба воздуховода. Наружный конец доходит до чердака или же выводится сквозь чердачное перекрытие на кровлю. Сверху устанавливается вентиляционный колпак.

1. В случае планирования выхода канала на улицу сквозь наружную стену, рекомендуется в отверстие вмонтировать трубу (с улицы). Эта труба поднимается вертикально примерно на 0,5-1,0 м, можно больше.

Гидроизоляция прохода вентиляционной трубы через кровлю

1. Можно вмонтировать вентилятор в потолок с подключением его к гофротрубе (это гибкий воздуховод). Гофротрубу соединяют с выходным отверстием, что прикрыто защитной решеткой и находится под софитом крыши (то есть под подшивкой свеса крыши).

1. Когда воздуховод окажется проведенным и закрепленным, можно заняться установкой осевого накладного вентилятора. Его вставляют в короб, надежно закрепляют на стене. Каким способом его придется крепить, это будет зависеть от конкретной ситуации.

1. Накладной осевой вентилятор закрепляется в оконном проёме и подключается к электропитанию. Кабель, отходящий от вентилятора к выключателю, желательно вложить в пластиковый кабель-канал. Его крепят на стене и располагают вдоль потолка. А чтобы кабель не был заметен, его скрывают над подвесной конструкцией.

Видео: Вентиляция в ванной комнате и туалете:

Почему нарушается естественная вентиляция подвала?

Существуют СНиП вентиляции в подвале многоквартирного дома. Согласно этому документу, температура в подвале должна соответствовать минимум +5С, даже при открытых продухах.

В отдельных случаях сами жильцы являются причиной нарушения правильной работы вентиляции, особенно это касается жилых домов советской постройки, где, стремясь улучшить условия проживания, люди устанавливают пластиковые окна и трубы, а также проводят дополнительный монтаж систем кондиционирования воздуха.

Вследствие этих причин нарушается микроклимат подвальных помещений, возникает дискомфорт летом, появляется неприятный запах, распространяющийся снизу вверх, у всего дома растут затраты на отопление зимой.

А в случае с новостройками правильная вентиляция подвала позволит использовать это помещение не только исключительно под технические нужды, но и как комнату общего пользования, например, кладовую, бильярдную, колясочную или небольшой спортзал, что очень удобно и является отличным вложением средств при современных растущих ценах за квадратный метр жилья.

Монтаж вентилятора своими руками

Непосредственно перед установкой прибора необходимо завершить подготовительные работы: оборудовать или прочистить вентиляционный канал, провести питание. Следующим ключевым моментом будет знакомство с инструкцией.

Схема устройства вентиляционной системы

Прибор устанавливают в такой последовательности:

1. Снимают лицевую крышку.
2. Отмечают места примыкания к стене и сверлят отверстия под шурупы. Также вентиляторы можно крепить на жидкие гвозди, полимерный клей, силикон.
3. Прибор устанавливают таким образом, чтобы его рабочая часть полностью утопилась в канале.
4. Фиксируют на поверхности стены или потолка.
5. Подключают к питанию. Стандартная схема подключения модели с таймером и датчиком выглядит так: N на ноль, L на фазу, Ls на фазу, которая приходит на лампочку после выключателя.
6. Крепят лицевую крышку, которая защелкивается или прикручивается саморезами.
7. Последний этап – проверка, правильно ли работает вентиляция.

В целом организовать принудительную вентиляцию на основе естественной совсем несложно. Более трудоемким станет оборудование вентиляции с нуля, но даже ее вполне можно сделать самостоятельно.

Гидроизоляция и утепление пола под плитку

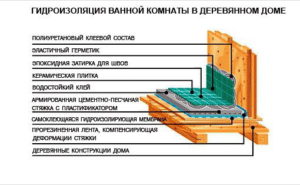

Один из способов гидроизоляции пола при укладке плиточного покрытия

Такой вариант подходит для теплоизоляции ванной комнаты на первом этаже при наличии прочных деревянных перекрытий. Этот способ предусматривает утепление нижней части половой конструкции в месте расположения балок.

1. Все деревянные элементы обрабатывают антисептиком. Далее проводят гидрозащиту основания. Для этого на лаги расстилают гидроизоляционную пленку, а затем в промежутки между балками укладывают плиты утеплителя. Сверху настилают слой пароизоляции и монтируют контробрешетку, на которую настилают доски.
2. С чернового пола удаляется пыль и грязь. Это необходимо для обеспечения хорошей адгезии материала с деревом.
3. Далее производят внутреннюю гидроизоляцию, для этого используется самоклеющаяся битумно-полимерная пленка. Сначала на всю поверхность пола валиком наносится бетонный праймер, который представляет собой водорастворимую эмульсию. Также необходимо захватить нижнюю часть стены на высоту примерно 20 см.
4. Состав сохнет очень быстро, при комнатной температуре это занимает не более получаса. Гидроизоляцию нужно делать сразу же после высыхания праймера.
5. От рулона отрезают кусок нужной длины, скручивают его, кладут на пол. Аккуратно удаляя защитную пленку, раскручивают материал в обратном направлении, приклеивая к основанию и сразу же удаляя образовавшиеся воздушные пузыри щеткой.
6. Следующее полотно укладывается внахлест, места стыков промазываются битумной эмульсией.
7. После укладки гидроизоляции на пол, материал наносят на предварительно обработанную стену. Необходимо отрезать полосы шириной 30 см, из которых 20 см идут на стену, а 10 см приклеиваются на пол, заранее смазанный мастикой.
8. Поверх пленки заливают армированную бетонную стяжку, а затем после полного высыхания раствора на водостойкий клей укладывают напольную керамическую плитку.
