Чертежи мансардной крыши

Конструкция ломаной крыши

Главным отличием крыш, о которых идет речь в данной статье, является наличие у нее четырех скатов, она является разновидностью двускатной. Внутреннее пространство чердака расширяется за счет излома, и тем самым получают высокий потолок в мансарде.

В современное время ломаная крыша весьма популярна в строительстве, по причине того, что позволяет обустроить второй этаж строения.

Но не стоит забывать, что строительство ломаной крыши технически сложнее в выполнении, нежели обычной двухскатной. Однако, оно стоит того, ведь по итогам строительства, застройщик получает помещение на втором этаже, которое ничем не уступает нижней части дома по своей площади.

Проекты домов с мансардой: фото с чертежами

Составление проектной документации перед началом строительства здания с мансардным этажом включает не только планировку комнат, но и чертежи отдельных конструкций

Особое внимание следует обратить на схемы кровли, стропильной системы и лестничного пролёта. Эти части здания будут отличаться от аналогичных элементов построек с одним и двумя этажами

Особенности планирования лестничного пролёта

При планировании лестницы следует учитывать подходы к ней из разных частей здания. Размеры конструкции определяются периодичностью использования мансардного этажа:

  • при постоянном проживании в нём людей (с наличием отопления и санузлов) лестница выполняется из двух пролётов с площадкой посередине и обязательным устройством перил;
  • для использования верхней части дома только в летнее время и небольших размерах мансарды в плане допускается сооружение небольшой винтовой (для экономии пространства) лестницы полуметровой ширины.

Лестница в мансарду

Для большого здания лестниц на мансардный этаж может быть две – в противоположных частях дома. Ширина конструкции может быть до 1 метра, что позволяет обеспечить даже двухстороннее перемещение. Рекомендуется располагать лестничный марш таким образом, чтобы его уклон оставался параллельным скату крыши – это позволит поставить достаточно пространства над головой во время подъёма.

Чертежи и схемы крыши

Проектная документация здания с мансардой должна включать подробное описание и схематические изображения кровли, включая её геометрическую форму, уклоны скатов и геометрических размеров. К проекту должны прилагаться сведения о теплоизоляции крыши, от качества которой зависят энергозатраты на отопление и микроклимат на площади мансарды в холодное время года. Материалы и толщину утеплителя подбирают с помощью расчётов. Для этого можно использовать специальные программы – в том числе и онлайн-приложения – но правильно рассчитать конструкцию может только специалист.

Схема крыши мансарды

Несмотря на важность учёта толщины утеплителя, ещё более ответственным этапом является проектирование стропильной системы. Из-за того что мансарда будет использоваться для временного или постоянного проживания, конструкция крыши будет отличаться от кровли обычного дома. А процесс сооружения системы займёт намного больше времени

А процесс сооружения системы займёт намного больше времени.

Стропильная система для мансарды

Для ломаной крыши (чаще всего выбираемой для домов с мансардой) стропила должны выдерживать серьёзную нагрузку – ветровую и снеговую. Для её учёта используют специальные формулы и таблицы.

Таблица для учёта ветровой нагрузкиТаблица для учёта снеговой нагрузки

А процесс сооружения состоит из следующих этапов:

  1. Установка по краям здания двух первых стоек, на которые будет опираться система;
  2. Проверка вертикальности расположения стоек и привязывание к ним шпагата, который будет играть роль ориентира для других опор;
  3. Установка остальных стоек;
  4. Монтаж прогонов и их пристыковка к стойкам;
  5. Установка нижнего ряда стропил, согласно чертежам здания. Для этого используются наклонные стропильные ноги;
  6. Устройство верхней части с помощью висячих стропильных  конструкций небольшого размера.

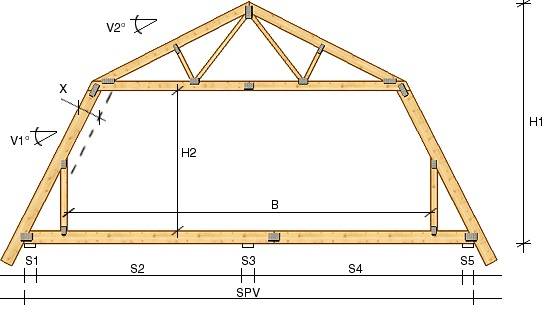

Схема стропильной системы

Стропильные фермы изготавливаются по специальному шаблону и усиливаются подкосами. А для того чтобы избежать провисания потолочных балок, которые должны постоянно выдерживать большую нагрузку, их соединяют со стропилами с помощью подвесов. Заключительным этапом является сооружение обрешётки, поверх которой укладывается кровельное покрытие.

Разработка проектов одноэтажных домов с мансардой и гаражом требует особого отношения к сооружения крыши. Из-за того что уклон ломаной конструкции слишком большой, продолжить кровлю в направлении гаражной пристройки не получится. А изменение угла крыши может привести к ухудшению эстетических характеристик здания. Поэтому гараж может перекрываться одной кровлей только для двускатного варианта. Для более распространённого варианта с ломаной крышей гараж накрывается отдельно.

Расположение гаража у дома с мансардой и ломаной крышей

Статья по теме:

Основы расчета

Цель расчётов — найти компромисс эстетики, надёжности и стоимости.

Эстетическая сторона. Для начала проектируется общий эскиз крыши. Определяются пропорции, сопоставляются с размерами дома.

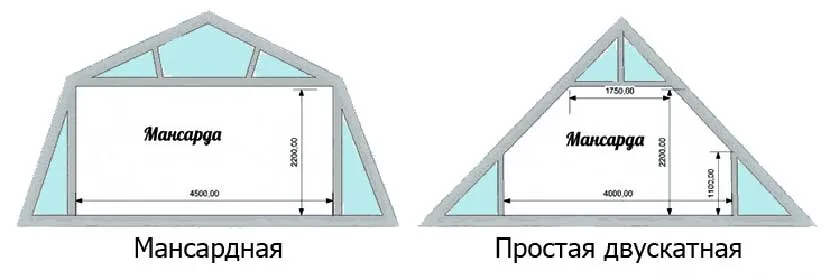

Разница между ломаной крышей и двускатной существенная Источник homemyhome.ru

После чего ведётся конструктивный расчёт, где учитываются факторы:

  • Собственный вес конструктивных элементов крыши. Нагрузка от него действует на каждый элемент стропильной системы.
  • Ветровые нагрузки. Являются переменными, действуют на все элементы.
  • Снеговая нагрузка. Действует неравномерно, передаётся с участков, где мансардная кровля с уклоном меньше 30°, на более крутых участках снег не задерживается. При этом нагрузка может быть неравномерно распределена по левому и правому скатам. Действует на балки и верхние стропила.
  • Вес людей, элементов интерьера и мебели. Нагружает только перекрытие.

Факторы обрабатываются, суммируются. На основе результатов делаются выводы о размерах конструктивных элементов. Для гарантированной прочности они, округляются в большую сторону. Но технологичной сборке мешают индивидуальная ширина и толщина каждого конструктивного элемента стропильной системы, а их изготовление на заказ – невыгодно. Поэтому элементы объединяются в группы стандартных размеров пиломатериала. А стандартные решения значительно удешевляют проект – ведь на заказ всегда дороже.

Важно расчитать и угол наклона крыши Источник pinterest.com

Если проект индивидуальный и нестандартный, лучше заказать точные расчёты

Принимая во внимание количество факторов, их специфику воздействия на стропильную систему напрашивается вывод – точный расчёт, это дело специалистов. Самостоятельно заниматься расчётами смысла нет – велика вероятность ошибки

Для стандартных и типовых решений можно адаптировать готовый действующий проект.

Кроме основных моментов пригодятся и несколько практических рекомендаций:

  • Шаг стропил соответствует размерам утеплителя.
  • Ширина стропил соответствует толщине утепления.

Двухскатная ломаная крыша

Основное преимущество ломаной крыши — это возможность рационального использования подкровельного пространства загородного дома. При этом кровля ломаного типа более практична, чем традиционная двухскатная, так как ее мансарда получается просторнее за счет двух скатов, расположенных почти что вертикально.

Помимо практичности, ломаные кровли очень внушительно смотрятся, в духе «мой дом — моя крепость». Особенно выразительны контрастные сочетания облицовки фасадов с кровельным настилом, как на фото — здесь окрашенное в красный цвет дерево удачно скомбинировано с ломаной фальцевой крышей из оцинкованного металла.

В отличие от традиционных, современные кровельные конструкции ломаного типа имеют более пологие верхние и практически вертикальные нижние скаты. Так площадь кровли значительно снижается, и, соответственно, становятся меньше затраты по ее монтажу. Внешне такие дома представляют собой симбиоз деревенского кантри и современного авангардизма, когда обшитые рустикальной доской фасады мирно уживаются с лаконичными оконными рамами из металла и окрашенной фальцевой кровлей.

Еще один пример деревянного зодчества в современной манере — индивидуальный коттедж с большой массой остекления, ломаной металлической крышей и колоритной обшивкой из пестрой доски. Сохранив традиционные формы и фасадную отделку, такая архитектура выглядит очень смело, по-новаторски.

Сдержанную архитектуру современного коттеджа с ломаной крышей можно сделать интереснее при помощи эффектной металлической лестницы, ведущей на второй этаж здания. При этом лестничная площадка сможет с успехом выполнить функцию террасы.

Нагрузка веса кровельной конструкции

Масса кровли – это комплексная характеристика с индивидуальными особенностями. По существу, это вес кровельного челнока определенного утепленного или не утепленного устройства с отчетливым видом покрытия и устроенной специально под покрытие сплошным или редким каркасом. Иссчисляется она на 1 метр кровельной площадки.

Средние значения веса покрытий можно найти по таблице в интернете. Так же в сети можно найти множество фото и чертежей ломаная крыша своими руками. Необходимо принять в расчет, что при использовании выступающих материалов для кровли массу снежного покрова следует увеличить на 10 процентов. Например, если устанавливается шифер или профнастил с большой волной, то нужно иметь на виду, что снеговой кров в каналах может накапливатся и лежать днями.

Масса обрешетки – самая весомая составляющая кровельной постройки. Вес каркаса взаимосвязан с видом покрытия. Структура мягкой крыши нуждается в сплошном настиле из досок, пластов влагоустойчивой фанеры или листов ОСП. Профили из жести, шифер, глиняная черепица устанавливаются на смонтированные с необходимым шагом брусья. Масса каркаса «основы» прибавиться за счёт монтажа диагональных ветровых соединений в местах с наибольшей ветровой нагрузкой. Вес утепления тоже рассчитывают в отдельном порядке.

Разновидности мансардных крыш

Двухскатная крыша с мансардой

Итак, какие бывают виды мансардных крыш?

  • Одноуровневая мансарда в сочетании с двухскатной или ломаной крышей;
  • Одноуровневая мансарда с монтажом выносных консолей;
  • Двухуровневая мансарда, для сооружения которой использовались опоры смешанного типа.

При выборе типа крыши необходимо учитывать тип и интенсивность нагрузок, которые будут оказываться на покрытие.

В любом случае, проект крыши с мансардой создается на основании инженерных расчетов. При этом должны быть учтены все нагрузки, которые будут оказываться на перекрытие.

Что же касается стилистики отделки кровли, то тут можно сделать любой выбор, естественно, если он не будет противоречить эксплуатационным и конструктивным требованиям.

Финские дома

Финские дома предназначены для холодного и снежного климата. Поэтому их особенностью является прямоугольная или квадратная планировка, что способствует сокращению теплопотерь, а односкатная плоская кровля может выдерживать значительные снеговые нагрузки. Большие окна стараются ориентировать на юг, чтобы захватить побольше тепла. Встречаются дома с двумя кровлями — в этом случае в более низкой части располагают бытовые помещения. Можно встретить постройки с крышей до земли — под ней организуют холодные бытовые помещения, защищённые от атмосферных осадков. Такой навес устраивают с подветренной стороны дома, чтобы уберечь стену от продувания.

Фотогалерея: примеры финских домов с односкатной крышей


Небольшое количество окон сохраняет тепло, а их расположение расчитано на максимальное попадание солнечных лучей


Глухая стена снизу защищает дом от промерзания, а верхнее освещение ловит солнечные лучи


Под навесом, образованным односкатной крышей, можно устроить холодное бытовое помещение


Верхняя и нижняя террасы украшают фасад дома


Односкатная крыша с опорами на балки образует навес для террас справа и слева дома

Ломаная крыша своими руками: пошаговая инструкция

Перед монтажом кровли обрабатывают все деревянные элементы антисептиками, антипиренами и пропитками от гниения. Запасаются основным кровельным материалом, изоляционными и металлическими крепежами для фиксации стропил к мауэрлату.

Делают обрешётку из толстого бруса профилированного, которая ляжет в основу стропильной системы. Для этого жёстко сцепляют мауэрлат с перекрытием. Для мягких кровель нужна сплошная обрешётка. Для твёрдых, как металлочерепичная или шиферная, обрешётку собирают с шагом 0,2–0,5 м.
Отделяют стойками запланированную мансарду, соединяют стойки долевыми прогонами, а поверх укладывают балки, которые будут затяжками (связующими частями) для висячих стропил.
Устанавливают наслонные стропила, проверяя плоскости крутых скатов, а следом — висячие

Внимание нужно уделить правильности компоновки узлов в местах изгиба. Подпирают, если требуется, наслонные стропила подкосами, а верхнюю затяжку, чтобы не провисала, подвешивают при помощи бабки

Подгоняют фасадные составляющие конструкции (оконные и дверные проёмы, если планируются окна и балкон).

Конечно же, это не единственная технология обустройства ломаной крыши. Есть ряд других, и выбор зависит от многих факторов — используемого материала, планировки, вида крыши, условий для проведения монтажных работ и т. д.

Установка стропильной системы самостоятельно

Монтаж ломаной крыши удобен тем, что позволяет, как уже писали выше, собирать многие элементы конструкции на земле.

  1. Изготавливают первые 2 фермы, подымают на крышу, устанавливают по краям и закрепляют соединительными брусками.
  2. Протягивают между ними шнур, который послужит уровнем для монтажа стропильных ног в одной плоскости.
  3. Устанавливают аналогично все фермы по уровню и хорошо фиксируют, придавая конструкции необходимую жёсткость с помощью ригелей, которые в дальнейшем будут основой потолка мансардного помещения. В результате проведённых работ получится вот такая конструкция.

Типология домов с односкатной крышей

Дома с односкатной крышей делятся на два типа по количеству отдельных крыш:

  • с одной крышей;
  • с двумя и более крышами.

И на два типа по этажности:

  • одноэтажные;
  • двухэтажные.

В данном случае к одноэтажным домам относятся дома в одном уровне без подвала и мансарды. К двухэтажным — дома в два этажа, а также с подвалом, мансардой в качестве второго этажа или дополнительного уровня к полноценным двум этажам.

С одной односкатной крышей можно запроектировать как одноэтажный, так и двухэтажный дом. Особенности архитектурного решения одноэтажного здания заключаются в расположении в высокой части дома общей комнаты с двухсветным пространством и устройстве главного фасада.

В высокой части дома можно добавить антресоль

Для двухэтажных домов действует обратный принцип. Здесь самую высокую часть здания используют для второго уровня, а низкую — для двухсветного пространства общей комнаты на первом этаже.

Мансарда располагается в высокой части здания, а под уклоном крыши — комната со вторым светом

Разнообразие архитектурных форм зданий с односкатными крышами огромно. Это и обычные дома с одной простой кровлей, здания с крышами до земли, дизайнерские дома с визуальным перетеканием одной конструкции в другую, наклон кровли по диагонали, перекрытие дома двумя и более независимыми крышами, визуальное разделение здания на функциональные зоны и многое другое.

Фотогалерея: варианты архитектурных решений домов с односкатной кровлей


Объём перекрывается одной простой кровлей, общая комната может находиться в высокой части и оборудована вторым светом


Соединяющийся с землёй скат кровли используют для организации места холодного хранения вещей, парковки автомобиля, площадки для отдыха


Скат, плавно перетекающий в стену, фундамент и иные конструкции делает архитектурный образ дома необычным и стильным


Расположение кровли с уклоном по диагонали дает высокий угловой свет


Вариант с несколькими односкатными кровлями с разными уклонами применятся при перекрытии 2–3-х этажей разной площади


Односкатные кровли с противоположными уклонами, разделённые третьей, делают две части дома независимыми в уровне второго этажа


Две односкатные кровли на разных уровнях визуально делят дом на два объёма, подчеркивая функциональное зонирование

Стропильная система ломаной крыши

Стропильная система будущего мансардного этажа напрямую зависит от его площади.

Ломаная крыша, в отличие от традиционной, имеет несколько разновидностей:

  • имеющая наклон на всех скатах;
  • комбинированная (могут быть висячие стропила на верхних скатах, и наклонные на нижних). При таком варианте строительства скат более пологий, а стропила опираются на стойки. Если в варианте строительства наличие стоек не предполагается, то опорой является продольный прогон.

Если подойти к рассмотрению строения ломаной крыши с геометрической позиции, то она будет представлять простые геометрические фигуры.

  • два треугольника с углом 90 градусов, которые формируют нижние скаты;
  • треугольник, который формирует верхние скаты.

Два нижние треугольника могут быть выполнены только по наклонной разновидности, а верхний по любой из представленных.

Разновидности ломаных конструкций

Видов ломаных конструкций несколько, различие основано на количестве скатов. В зависимости от вида крыши будет отличаться и внутренняя планировка помещения, а также его надежность.

  1. Односкатная крыша. Изготовление такой крыши происходит при помощи закрепления ее на стенах с разной высотой. Такой вариант исполнения крыши самый простой и распространенный.
  2. Двухскатная. У такой крыши есть два ската, которые направлены в противоположенные стороны. Данный вид крыши хорошо подходит для обустройства под ней мансарды.
  3. Трехскатная. Данный вид крыши основан на двух торцах. Конструкция такой крыши мало весит (отсутствие одной капитальной стены), поэтому не наносит большой нагрузки фундаменту.
  4. Четырехскатная. Самый сложный в исполнении вариант крыши, для строительства необходимо произвести сложные расчеты по площади и ветровым нагрузкам.

Этапы строительства мансарды с двухскатной крышей ↑

Классической схемой сборки стропильного каркаса для мансарды является висячая ломанная с опорой ног на несущие стены постройки. В ее конструкции используются следующие элементы:

  • Мауэрлат. Изготовленный из деревянных балок сечением не менее чем 150×150 мм. Укладывается непосредственно на стену, заподлицо с внутренней кромкой, и дальнейшим закреплением. Крепеж зависит от характера постройки. В кирпичных или блочных домах используют шпильки в виде анкерных болтов, которые вмуровывают на завершающем этапе кладки стен.
  • Стропильные ноги. Для их изготовления берут либо доску сечением минимум 50×100 (50×150) мм, реже брус. Стропильные ноги упираются на балки мауэрлата с дальнейшим креплением пяток. В качестве крепежа используется скоба с обожженной проволоки, или гвозди не менее 200 мм.
  • Ригели. Соединяют стропильные ноги, и формируют перекрытие мансардного этажа. Изготовляются с доски сечением 50×100 мм. Для их крепежа применяют гвозди 150 мм.

Также часто мансарда собирается с упором стропил на вертикальные стойки, установленные в два ряда по краям крыши на затяжки. Такая схема используется при строительстве чердака шире 6 метров. Здесь кроме перечисленных элементов, будут еще и такие.

  • Опоры. На их изготовление берут деревянные балки с сечением не менее 100×100 мм. В качестве крепления к затяжкам применяют скобы, либо монтажные стальные уголки.
  • Затяжки. По сути, это балки перекрытия потолка постройки. Их изготавливают с бруса сечением 100×200 мм. Концами, элементы опираются на мауэрлат, с которым соединяются скобами или гвоздями.

Все пиломатериалы должны быть сухими, с предварительной обработкой антисептиками. Количество изъянов (сучки, сколы), не должно превышать 3 штук на 1 погонный метр.

Шпильки для мауэрлата в обязательном порядке вмуровываются в армирующий пояс, собранный по венцу дома.

Особенности пеноблока как строительного материала

  • Как уже говорилось, строительство домов из пеноблока считается экономически выгодным. Укладка материала, благодаря его размерам, происходит в несколько раз быстрее, да и самого пеноблока придется затратить меньше, нежели стандартного кирпича.
  • Применение особого клея для соединения пеноблоков между собой, дает возможность соорудить монолитную конструкцию. За счет этого обеспечивается снижение потерь тепла в доме, поскольку между блоками нет холодных мостов. Толщина швов в 3 -5 мм, позволяет соединять блоки без особых усилий, с применением малого количества клеевого вещества.

  • Показатели устойчивости к влаге и открытому огню, у пеноблока на высоте. Кроме того, материал не подвержен гнилостным процессам, образованию плесени и грибка. Пеноблок стойко переносит скачки температур. Очень важным моментом качества пеноблока является то, что в доме из него создается благоприятный микроклимат за счет дышащих стен.
  • Грани блока имеют идеально ровную поверхность, благодаря чему вы получите ровные стены без необходимости накладывания слоев штукатурки.
  • Дома из пеноблока сохраняют прохладу в летний зной и не растрачивают тепло зимой. Таким образом обеспечивается снижение затрат на отопление дома.
  • Экологичность пеноблока. Материал производится из натуральных компонентов, соответствует нормативам качества.
  • Долгий срок эксплуатации с сохранением внешнего вида.

Технология строительства дачного дома из пеноблока с мансардой

Каркас дома

В данном контексте это больше относится к крыше. К ее сооружению следует подойти ответственно, иначе малейшие погрешности могут обернуться большими неприятностями. В качестве утеплителя для кровли мансарды используют минеральную вату и базальтовый утеплитель.

Для обшивки кровли с внутренней стороны применяют фанеру или гипсокартон. Для непосредственного кровельного настила подбирают материалы имеющие малый вес, поскольку сами пеноблоки не являются тяжеловесными. Для того, чтобы спать спокойно и не переживать за качество работы с крышей, наймите бригаду специалистов. Они спроектируют кровлю дома и мансарды заодно, просчитают все нюансы.

При проектировании домов берут во внимание такие особенности

  • Размеры строительного участка;
  • Количество проживающих;
  • Назначение жилого дома (сезонное или постоянное проживание);
  • Бюджет строительства.

После решения главных вопросов

…можно заняться выбором планировки дома из пеноблоков. Самыми популярными проектами домов из пеноблоков с планировкой являются постройки 6 х 6 м. Этот проект требует не слишком больших денежных вложений, подойдет для семьи из 2 – 3 человек. Также может использоваться в качестве сезонной дачи. Типовой проект предусматривает наличие 2-х комнат на первом этаже и еще одной в мансарде. При желании количество комнат можно увеличить, но тем самым уменьшится их площадь. Первый этаж рационально отвести совмещенную кухню гостиную. Наверху можно обустроить спальню. Для увеличения площади дома, можно пристроить веранду или террасу.

Формы крыш

В этом разделе мы рассмотрим основные типы. К наиболее простым типам можно отнести односкатную или двухскатную.

Более сложным вариантом является использование ломаного типа. При использовании такой её разновидности внутреннее пространство, которое можно использовать для мансардного помещения, существенно увеличивается. Такой вариант является разновидностью двускатной крыши.

Более сложными вариантами являются те, которые выполнены в виде купола, пирамиды или конуса.

Существует ещё четырёхскатная, которая ещё называется вальмовой. Фактически здесь речь идёт о двухскатной крыше, дополненной ещё двумя скатами, которые расположены спереди и сзади.

Также нельзя не упомянуть о многощипцовых крышах. Здесь подразумевается сочетание двух или нескольких двускатных, которые расположены перпендикулярно друг другу.

На следующем рисунке наглядно продемонстрированы некоторые их типы.

Как мы здесь можем увидеть, одни конструкции дают возможность для более простого проектирования мансарды, чем другие.

Дома с мансардой – проекты и фото

Даже типовые проекты домов с мансардой очень разноплановые по конфигурации и стилю. И это не говоря уже о домах, которые проектируются полностью по индивидуальному заказу. Предлагаем тебе для начала несколько самых распространенных вариантов!

Одноэтажный дом с мансардой

Это хороший вариант, если тебе нужен небольшой коттедж для отдыха на лето или на выходные. В одноэтажном доме с мансардой поместится все самое необходимое: кухня, одна или несколько спален, санузел, гостиная. Можно пристроить гараж, сауну или любые хозяйственные постройки.

Двухэтажный дом с мансардой

Двухэтажный дом можно превратить в настоящее родовое поместье с детскими, гостевыми, кабинетом. Чаще всего жилые помещения выносятся наверх, а функциональные остаются снизу. Например, внизу – гостиная и кухня со столовой, на втором этаже – спальня с ванной комнатой, а на мансарде – детская или рабочая мастерская. На втором этаже можно сделать открытый балкон для отдыха теплыми летними вечерами.

Дом 8 на 8 с мансардой

Если ты ищешь золотую середину между удобным и недорогим коттеджем, обрати внимание на дома 8 на 8 с мансардой. Поверь, это только кажется, что такой площади недостаточно

Здесь поместится и гостиная, и кухня, и даже несколько спален – для тебя и для гостей.

Дом 6 на 6 с мансардой

Если тебе нужен маленький и сугубо функциональный дом, а не огромный дорогой особняк – рассмотри вариант 6 на 6 с мансардой. Современные планировки и решения позволяют даже на такой площади уместить все, что нужно для жизни. Например, совмещенную кухню-гостиную, маленький практичный санузел и аккуратную спальню без лишней громоздкой мебели.

Дом из бруса с мансардой

Строительный брус – классический материал для загородных коттеджей. Вместо необработанных бревен теперь используются гладкие и ровные, с точными формами. Это существенно упростило строительство и лишило дома большинства типичных проблем, свойственных старым избам из сруба. Выбирай строганый или клееный брус – они не такие влажные и поэтому не дают такую усадку, как пиленый.

Каркасный дом с мансардой

Каркасные технологии – достижение Канады и скандинавских стран. Хотя они могут отличаться между собой, суть остается та же: дом, подобно конструктору, собирается из готовых заводских блоков. Меньшее разнообразие конфигураций и планировок сполна компенсируется быстрым строительством, доступной стоимостью и энергоэффективностью.

Дом из пеноблоков с мансардой

Пеноблоки – недорогой, практичный и удобный в работе материал с высокими теплоизоляционными свойствами за счет пористой структуры. Они укладываются, как кирпич, но при этом намного больше и легче, а значит – не требуют такого мощного фундамента. Для производства используется цементный раствор разных марок, так что можно подобрать вариант под разные климатические регионы.

Дом с мансардой и террасой

Терраса – это открытая площадка, на которой так приятно отдыхать под солнцем, жарить барбекю или любоваться закатом. Она может прилегать к дому внизу, соединяться с крыльцом или с балконом на втором этаже. Реже строят крытые зимние террасы с остеклением, освещением, водопроводом и даже отоплением.

Дом с мансардой и гаражом

Вместо некрасивой отдельной постройки, которая загромождает участок, гаражи все чаще пристраивают непосредственно к дому. Это компактнее, рациональнее и удобнее – можно оставить машину и сразу зайти внутрь. Только второму внутреннему выходу нужна хорошая изоляция – например, отдельный тамбур-прихожая, который будет защищать жилые помещения от холода, шума и запахов.

Дачный дом с мансардой

Если ты планируешь полноценную сезонную дачу, то небольшой дом с мансардой – очень удобное и компактное решение. Мансарда смотрится легче и строится проще, чем еще один полноценный этаж. Но туда вполне можно вынести спальню, другую комнату или сделать классический чердак для сезонных вещей.

Рекомендации по расчету кровельной конструкции

Ломаная мансардная крыша

Схема устройства стропил ломаной крыши

Любые кровельные конструкции, и ломаная не является исключением, рассчитываются в два этапа. При выполнении первого расчета устанавливается требуемое количество финишного материала, а второй расчет предназначен для установления показателей несущей способности стропил.

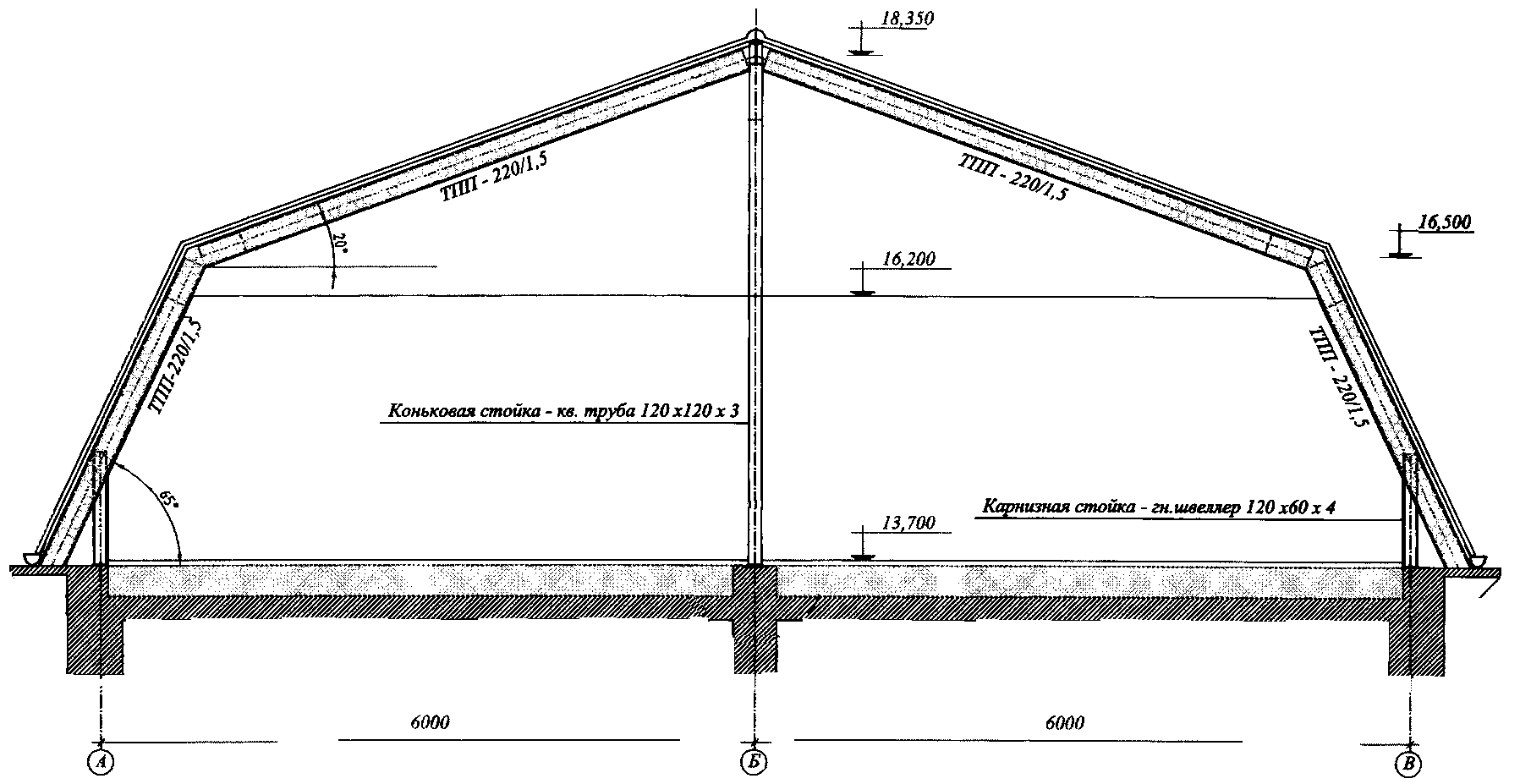

Чертеж — размеры мансардной крыши

Первый расчет выполняется с использованием значений геометрических размеров кровельной системы.  Расчет же несущей способности системы стропил несколько более сложен. При его выполнении нужно учитывать следующие показатели:

  • вес финишного кровельного покрытия;
  • нагрузку, создаваемую изоляционными материалами
  • массу элементов обрешетки, а также контробрешетки;
  • длину пролета между свесом карниза и кровельным коньком;
  • наклон кровельных скатов;
  • шаг размещения элементов обрешетки и стропильной системы;
  • разного рода временные и дополнительные нагрузки. Сюда относится вес работников, занимающихся обустройством кровли, масса мансардных стеклопакетов, элементов вентиляционной системы, ограждений и прочих дополнений.

    Расчет мансардной кровли

Получив все перечисленные данные, вы сможете выполнить расчет системы стропил с использованием соответствующих формул либо специальных программ, что проще, быстрее и удобнее.

Расчет и создание стропильной системы ломаной крыши

По результатам расчетов вы установите, подходят ли сечения конструктивных элементов конкретно к вашей кровельной конструкции. По необходимости характеристики обрешетки и стропильных ног можно менять. Также вы можете заменить кровельный материал.

Для максимального удобства создайте трехмерную модель будущей ломаной кровельной конструкции с выбранными вами параметрами. В этом вам помогут специальные программы.

Таблица

Варианты окон мансардного этажа

Мансарда, будучи жилым помещением, должна быть хорошо освещена. СНиПы рекомендуют 10 %-ную площадь остекления от площади пола в комнате.

Самый простой способ впустить под крышу свет — предусмотреть окна во фронтонах. Если Вы предусмотрели несущие стойки, то поставить такое окно не составит никакого труда. Не потребуется ни специальная гидроизоляция, ни усиление конструкции мансардной кровли. Если окно будет только с одной стороны, эта сторона должна быть западной или южной, так в нее попадет больше света в течение дня.

Следующим популярным и привлекательным решением являются наклонные окна. Они не требуют изменения конструкции кровли. Также их преимущество — в большом количестве света, которое они обеспечивают. Однако при монтаже наклонных окон нужна хорошая гидроизоляция рамы. В регионах со снежной зимой рекомендуют ставить усиленные окна, так как при наличии толстого слоя снега им придется испытывать дополнительную нагрузку.

Чем круче угол ската кровли, тем меньшей высоты можно делать окно. На пологих участках высота, напротив, должна быть больше. Обычно наклонные окна не делают шире межстропильного шага, так как это вызвало бы необходимость серьезного усиления соседних стропильных ног, на которые бы перераспределился вес крыши. Целесообразнее сделать два узких окна — света через них будет проникать столько, сколько нужно, а на конструкционные элементы влияния не будет.

Иногда в мансарде делают окна дормер, для которых устраивают специальный выступ. Плюс состоит в вертикальном расположении рамы и возможности стоять перед окном в полный рост. Минус — необходимость изменения конфигурации кровли. На сплошной поверхности появляются сразу две ендовы — места встречи двух плоскостей, где возникает наибольшая опасность протекания.

Окно, подобное дормеру, но только навыворот, то есть утопленное внутрь мансарды, делают в том случае, если хотят обеспечить выход на балкон. Иных преимуществ у такого решения нет, так как света в помещения в этом случае попадает меньше, чем через стандартные наклонные окна.

Рейтинг
( Пока оценок нет )
Аватар
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Tsk-service
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
