Основы геометрии

Чтобы понять, как устроена такая крыша, нужно рассмотреть эти свойства и сравнить фото двух типов конструкций. Так как речь идет именно о двускатной разновидности, в профильном разрезе такая форма всегда образует треугольник. Верхний потолок здания является основанием фигуры и служит опорной поверхностью конструкции. Скаты крыши – это боковые стороны треугольника.

Рассматривая симметричную крышу (первое фото), можно увидеть, что наклонные поверхности равны по длине и находятся под одним и тем же углом к основанию треугольника. Конек, скрывающий пересечение склонов, располагается точно по центру здания и проходит через ось симметрии. Разноскатная конструкция характеризуется разной длиной скатов и отличающимися углами при основании (второе фото). Такая концепция – результат геометрического преобразования. Между элементами треугольника существует пропорциональная зависимость. Если изменить один, преобразуются и все остальные.

Фото №1 — двускатная крыша с одинаковыми скатами

Исходя из этой зависимости, у рассматриваемой конструкции крыши выделяют два основных параметра: длину скатов и уклон. Используя такое название, последнее значение было бы правильно рассчитывать в процентах. Для этого необходимо вычислить тангенс угла при основании крыши, умноженный на 100%. Тем не менее, для удобства и быстрого понимания в качестве единицы измерения используют чаще всего градусы. Таким образом, каждый скат у асимметричной крыши характеризуется отдельными длиной и уклоном.

Фото № 2 — конструкция крыши с разными скатами

Возведение двускатной крыши своими руками

Двускатная крыша выгодно отличается по нескольким основным преимуществам. Благодаря углу наклона такой конструкции, который составляет 45 градусов, предотвращается прилипание снега на кровлю, а следовательно, уменьшается значение нагрузки на стены дома.

Такая конструкция дает возможность устройства на чердаке дома дополнительного мансардного этажа, который подойдет для гостевой комнаты, комнаты отдыха, спальни и так далее. Двускатная крыша гораздо проще возводится, в отличие от ломаной или вальмовой.

Первое, что необходимо знать при возведении двускатной конструкции — это ее устройство.

Типы стропильных систем — чем они отличаются между собой

Выбирается тот или иной тип стропильной системы не спонтанно, а в зависимости от конструкции строящегося дома и его размеров. Далее о каждом виде стропильных систем.

Система с висячими стропилами

Они хороши для крыш с двумя скатами, где пролет не более 6 метров, а стен внутри не имеется. Внизу опорой стропил служит мауэрлат, а вверху – они опираются друг на друга. Еще имеется затяжка, уменьшающая распор стропил на стены дома. Балочные затяжки размещены в самом низу стропильных ног – они одновременно служат в качестве балок перекрытия. Кстати перекрытие верхнего этажа, выполненное из железобетона, тоже может играть роль затяжки. Если затяжку делают повыше, она уже называется ригелем. Если пролет между наружными стенами более 6 м необходимо применение опорных стоек и раскосов для поддержания стропильных ног. При этом длинна нижней части стропил т. е. части после подпорки, должна быть не более 4,5 м.

Перечислим несколько важных фактов об их конструкции:

• Опирать свес крыши на низ стропильных ног, выведенных за пределы стены, не стоит. Гораздо лучше для опоры таких стропильных систем крыши подойдет кобылка (при этом ширину свеса делают до метра). И тогда нога будет всей плоскостью опираться на мауэрлат. Сечение кобылок обычно меньше сечения стропильных ног.
• На скате нужно прибить ветровую доску, от конька к мауэрлату. Наклон делают от чердака. Это необходимо, чтобы крыша стала жесткой, не шаталась и не разрушалась ветром.
• Если влажность деревянного стропильного материала более 18 %, готовьтесь к тому, что система стропил после высыхания дерева может стать шаткой. Поэтому соединяйте такое дерево не гвоздями, а болтами – их подтянуть можно в случае чего. А еще лучше использовать винты или ершенные гвозди.

Наслонные стропильные системы

Они подходят для крыш, где пролет составляет от 10 до 16 м. Уклон может быть любым, а внутри здания должны быть несущие стены или колонны. Вверху стропила опираются на коньковый прогон внизу — мауэрлат. Коньковый прогон поддерживается либо внутренней стеной (лежнем), либо стойками. Так как нагрузки имеются лишь вертикальные, то в затяжке потребности нет.

Когда пролет большой (до 16 м), можно заменить прогон конька двумя боковыми, которые будут опираться на стойки. Чтобы стропильные ноги не гнулись, нужны подкосы и ригели. Если изготавливают мансарду, опорой наслонных строил можно сделать стену, высота которой от 1 до 1,5 м. Ну, или применить ломаную мансардную крышу (с ломаными скатами).

На что необходимо обращать особое внимание:

• Каждый из элементов данной системы не должен иметь толщину менее 5 см.
• Гладкая прогаблеванная поверхность всех узлов стропильной системы – необходимое условие. Так они не прогниют и не так сильно будут подвержены грибку.
• Добавление дополнительных узлов «от фонаря» в рассчитанную систему стропил запрещено. Иначе нагрузки могут возникнуть совсем не там, где нужно.
• Мауэрлат (его подошва) обязан лечь строго горизонтально относительно стен. Требует горизонтальности и поверхность стыковки мауэрлата со стропильной ногой. Иначе может и опрокинуться опора.
• Стойки и подкосы располагают максимально симметрично.
• Чтобы стропила не мокли и не подгнили, делают хорошую вентиляцию. Для этого в крыше мансарды предусматривают щели, в крыше чердака – продухи.
• Там, где стропильные узлы стыкуются с каменной кладкой, нужна гидроизоляция. А то конденсат испортит дерево.
• Не имеющая опоры или подкоса, нога стропил, делается длинной не более 4,5 м.

Монтаж крыши

• Монтажные работы проводят, начиная с уровня мауэрлата или армирующего пояса.
• Далее устанавливают жесткими креплениями стропильные ноги, крепят их к стене.
• Усиление конструкции проводят с помощью стоек, прогонов, выкладываются поперечные лежени и подкосы, крепятся ригеля.
• Когда стропильная конструкция установлена, на нее выстилается и закрепляется гидроветроизоляционный материал.
• Далее укладывается контробрешетка и обрешетка, сплошная или разреженная. Они обеспечивают вентиляционное пространство для кровли, а также дома в целом.
• Если используется утепленная кровля, внутри обрешеточного слоя помещают «кровельный пирог» из паро- и теплоизоляции.
• Поверх обрешеточной конструкции можно выкладывать кровельный материал.

Односкатная крыша

Напоминает по форме предыдущий вариант с той разницей, что уклон существенно больше. Высота противоположных стен, на которые опирается крыша, может быть разной: одна выше, другая ниже.

Скатная кровля формируется с небольшим треугольным подкровельным пространством, которое напоминает маленький чердак. Это создает дополнительную защиту от попадания осадков.

Особенности проектирования

Проектируется чаще для вспомогательных нежилых помещений, а не для жилья. Объяснение – простое: нет возможности устроить полноценное чердачное или мансардное помещение. Также нельзя использовать односкатную крышу как эксплуатируемую, то есть организовать на ней полезную зону для отдыха или для растений.

Однако некоторые любители простых архитектурных форм строят небольшие домики или дачи с односкатной крышей. Они хорошо зарекомендовали себя в странах северной Европы в холодном климате, так как хорошо держат тепло.

Проект обычно несложный, включает этапы эскизного проектирования, определения материалов для работы, расчета несущих опор. Затем делается рабочий проект с привязкой к месту, отдельно прорабатывается проект кровли, рассчитываются затраты. Они, как правило, невелики благодаря экономии кровельных материалов.

Угол уклона

Проектируется односкатная крыша в стандартном варианте с углом до 35 градусов. Но существуют проекты строений, где угол значительно увеличен. Это позволяет создавать полезное подкрышное пространство.

Варианты стропильной системы

Под односкатную крышу конструируется несложный стропильный каркас с двумя карнизными свесами – по фасаду и с обратной стороны.

Она опирается на верхнюю обвязку стены. Стропила устанавливаются на стойки стен, что облегчает расчеты. Стойки устанавливаются с таким шагом, чтобы удерживать систему от прогиба. Необходимости в большом количестве элементов стропильной конструкции нет, она и так будет хорошо держать кровлю.

Поверх стропильных панелей укладывается обрешетка и контробрешетка, между ними прокладывают изоляционные материалы. Разреженный вариант с большим расстоянием между досками не самый оптимальный вариант.

Особенности монтажа

Монтаж не представляет большой сложности, он не требует сложных расчетов и тщательной подгонки элементов.

Очередность стандартная – от мауэрлата – к стропильной системе – затем обрешеточные конструкции, утепление и гидроизоляция. На последнем этапе – выкладывание кровельного материала.

Достоинства и недостатки

Достаточно простая архитектура строений с односкатной крышей позволяет быстро провести этап проектирования. Несложная сборка также занимает немного времени. Кровля вполне ремонтопригодна даже для непрофессиональных мастеров.

Угловой скат позволяет сохранять тепло во внутренних помещениях, повышается устойчивость к ветру благодаря малой парусности. Поэтому такой тип строений часто встречается на севере Европы.

К недостаткам можно отнести отсутствие подкрышного пространства для полноценного использования. Впрочем, в небольшой треугольник под кровлей помещаются различные приспособления. Его также используют для хранения материалов. Требуется хорошая гидро- и теплоизоляция.

Варианты проектирования

Односкатный вариант позволяет создавать интересные дизайнерские решения. Например, угол ската больше стандартных 35-40 градусов, позволяет формировать пространство непосредственно под крышей, которое можно использовать более рационально.

Двухэтажные сооружения проектируют таким образом, чтобы сделать акцент на первом этаже, а под козырьком крыши – на втором, пристраивают балкон или веранду.

Подробная инструкция по монтажу двускатной крыши

После подготовки инструментов и расчистки территории вокруг дома владелец может приступить к монтажным работам. Следует соблюдать установленную последовательность действий и проводить периодическую проверку корректности установки элементов. Обнаруженные ошибки проще исправить на стадии строительства, чем полностью переделывать каркас или снимать кровельный материал для устранения перекосов.

Подготовка

На этапе подготовки следует приобрести строительные материалы и пропитать деревянные элементы жидкостью, снижающей скорость гниения. Комплектующие следует уложить под навесом для защиты от атмосферных осадков. Перед нарезкой заготовок рекомендуется несколько раз проверять размеры, что позволит снизить риск брака. Установка элементов двускатной крыши требует участия бригады из 2–3 человек, выполнить монтажные работы без помощников невозможно.

Укладка мауэрлата

Сечение бруса для опорной рамы подбирают в зависимости от толщины внешних стен дома. Элемент каркаса крепят заподлицо с внешней поверхностью перегородки, в которой на этапе строительства монтируют направляющие шпильки.

Мауэрлат подбирают в зависимости от толщины стен дома.

Установка конькового бруса

Для монтажа верхнего бруса требуется собрать каркасы фронтонов, если боковые стенки выложены из силикатного кирпича или блоков, то вырезают пазы для укладки направляющей. Между деревом и бетоном укладывают гидроизоляцию. Под брусом укладывают параллельный лежень, к которому крепят вертикальные стойки, расположенные под каждой стропильной парой. Для длинного здания возможна сборка конькового бруса из нескольких заготовок, соединенных металлическими косынками.

Монтаж стропил

Стропила соединяют на крыше или на поверхности земли с последующим подъемом вручную либо краном. Монтаж осуществляют с напарником, предварительно разметив мауэрлат. Стропила располагают параллельно, перекосы не допускаются, применение шаблона повышает точность монтажных работ. Для соединения деталей используют стальные косынки или деревянные накладки, под стропилами помещают вертикальные стойки и подкосы.

Монтаж стропил происходит с применением шаблона.

Крепление обрешетки

На заключительном этапе строительства необходимо установить планки обрешетки для монтажа финишной отделки. Элементы крепят перпендикулярно стропилам, а затем закрывают слоем пленки для гидроизоляции. Поверх устанавливают второй ряд обрешетки с элементами, направленными под прямым углом к нижнему каркасу. Двойная обрешетка формирует вентилируемый зазор для удаления влаги естественным путем.

Утепление

Для защиты чердачного помещения от утечек тепла используют:

• листовой пенополистирол или пенопласт;
• рулонную минеральную вату.

Для утепления пенопластом достаточно нарезать листы на заготовки по ширине между стропилами. Но поскольку материал является горючим, лучше использовать минеральную вату. Маты плотно заполняют зазор между балками, не оставляя щелей или мостиков холода.

Угол наклона крыши

Подбор угла наклона – это задача, стоящая перед будущим хозяином дома или строителями с проектировщиками, когда выбирается тип сооружения, определяется стиль исполнения, дизайн строения.

Основные условия, которые определяют этот параметр на этапе проектирования кровли:

• Климатические особенности региона, прежде всего — количество осадков.
• Материал, который будет использован для кровли.
• Пожелания по дизайнерскому исполнению дома в целом, крышной конструкции как одного из элементов.

Приблизительные ориентиры по углу наклона для разных регионов.

— для районов со снежными зимами – 45-60°;— для районов, где сильные и частые ветра, — 10-20°;— для южных территорий, где много солнца, высокий прогрев – 4-5°.

Правила сборки двускатной крыши

Двухскатная крыша собирается по-разному. Зависимость – тип стропильной системы. Разберемся по отдельности с каждой.

Сборка висячих стропил

Существует строгая последовательность проводимых операций:

• Производят монтаж мауэрлата на стены. К ним он крепится при помощи шпилек, которые устанавливают в заливаемый армирующий пояс. Верхний конец шпильки – резьбовая часть, на которую накручивают гайку с широкой шайбой. Именно ими и прижимается мауэрлат к стене.
• Производят монтаж конькового бруса. Для этого вдоль кровельной конструкции прямо посередине (если сооружается симметричная крыша) устанавливаются опорные стойки из бруса или досок. Они крепятся к лежню или к балкам перекрытия специальными металлическими уголками на саморезы. Дополнительно устанавливаются подпорки и укосины, чтобы выдержать вертикальность стоек.
• На последние укладывается коньковый брус, который закрепляется к стойкам теми же металлическими профилями (уголками, пластинами и прочими). Основная задача производителя работ – выставить коньковый прогон в горизонтальной плоскости.
• Устанавливаются стропила попарно, образуя треугольники кровельной системы.

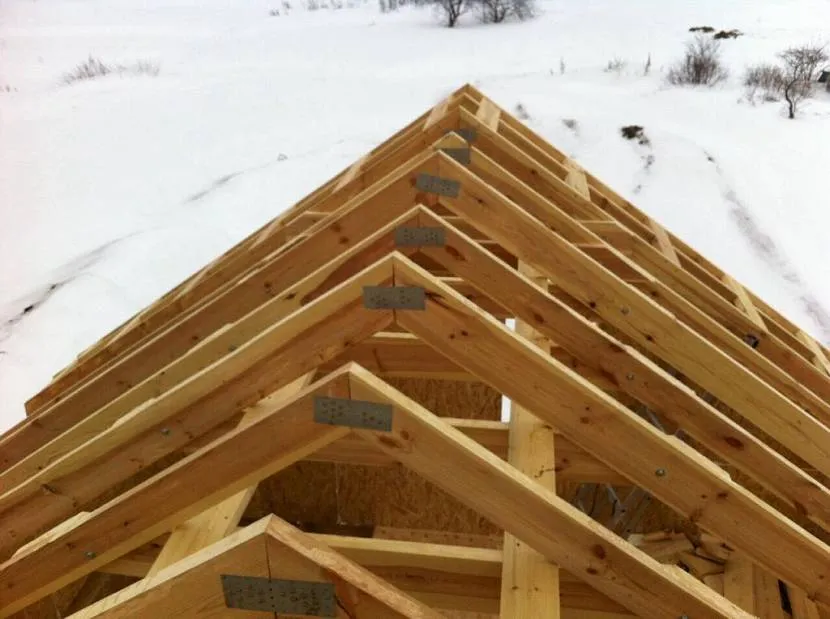

Висячие стропила Источник kayabaparts.ru

• Если есть необходимость, то под стропильные ноги устанавливаются дополнительные стойки. Их крепят или непосредственно между собой, или укладывают поверх стоек прогон поперек ног.
• Поверх стропильной системы устанавливается обрешетка из деревянных брусков или досок.
• Поверх обрешетки набивается кровельный материал.

Сборка наслонных

Наслонная стропильная система двухскатной крыши каркасного дома, и не только каркасного, собирается не на крыше, а на земле. Все дело в том, что сложно подогнать элементы между собой, когда у них нет опоры на одном конце. Для этого придется сооружать дополнительную опорную конструкцию временного типа. Это затраты времени, сил и средств, никому не нужные.

Поэтому парные стропила, они же в собранном виде носят название фермы, собираются в плоскости земли. Так как конструкция фермы – это треугольник, в симметричной кровле к тому же равнобедренный, то собрать его не составит большого труда. Основная задача производителя работ – соблюсти размерные параметры элементов фермы. Потому что подгонять фермы на крыше будет сложнее, если между ними достаточно большие размерные погрешности.

Поднимают стропила в сборе на крышу подъемным краном или другим приспособлением.

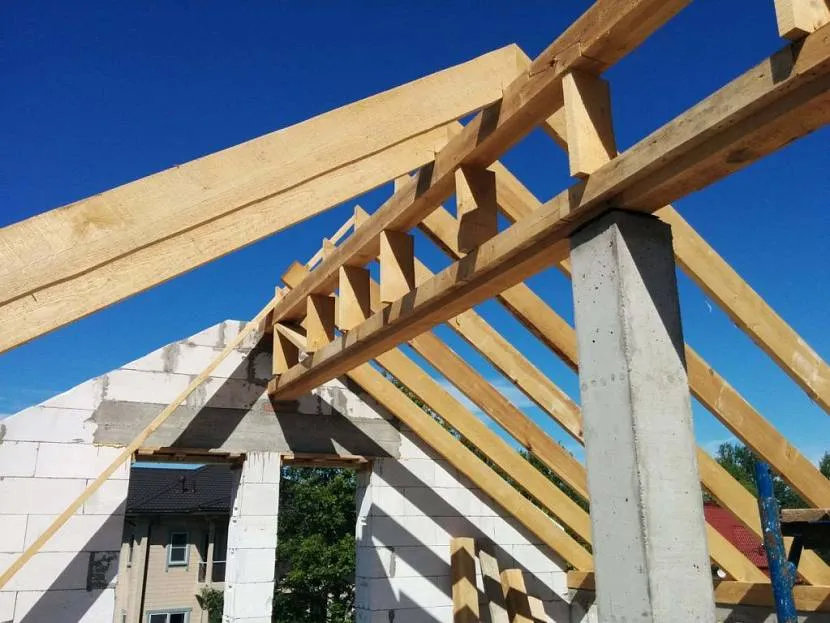

Монтаж наслонных стропил Источник pallazzo.su

• Сначала устанавливают две крайние фермы по фронтонам дома, выставляют их между собой по высоте и закрепляют к балкам перекрытия подпорками и укосинами (временными).
• Натягивают между верхними точками двух ферм нить, по которой монтируют остальные стропильные треугольники.

Остальное, как и в случае с висячими стропильными ногами: набивается обрешетка и кровельный материал.

Создание каркасного фронтона

Прежде чем приступить к оформлению фронтона, нужно устроить обрешётку и настелить финишное покрытие кровли.

При формировании обрешётки учитывается вид будущего кровельного покрытия. Её изготавливают из обрезной доски толщиной 25 миллиметров. Обрешётка бывает:

1. Сплошная — доски набиваются на расстоянии 2–4 сантиметра одна от другой. Применяется при использовании черепицы или мягкой кровли.
2. Разреженная — расстояние между досками составляет 15–25 сантиметров. Такая обрешётка устраивается под металлочерепицу, профнастил, шифер и другие подобные материалы.
3. Редкая — расстояние между досками составляет от 0,6 до 1,2 метра. Используется при длине листов покрытия, равной длине ската со свесом. Такое покрытие делается только под заказ.

Обрешётку следует вывести за фронтонные стропила для устройства свеса.

На фронтальных стропильных фермах монтируется каркас для крепления материала лицевой отделки

Монтаж кровельного покрытия

Перед настилкой обрешётки производится утепление крыши и настилка влагозащитного слоя. Далее:

1. Укладывается покрытия кровли. Последовательность установки — снизу вверх порядово. Прямолинейность первого ряда контролируется по натянутому шнуру.
2. Крепление кровельных листов производится самонарезающими винтами с использованием амортизирующих прокладок.

При установке финишного покрытия кровли нельзя экономить на крепёжных изделиях, защитный слой должен быть прочным, способным противостоять ветровым и снеговым нагрузкам.

Листы металлочерепицы настилаются снизу вверх, начиная с угла крыши

Монтаж фронтонов

Обрешётка каркасных фронтонов делается исходя из характеристик материала, предназначаемого для лицевой отделки. Для этого могут быть использованы такие изделия:

1. Вагонка.
2. Блок-хаус.

   После отделки блок-хаусом дом становится похожим на сруб из оцилиндрованного бревна

3. Плитные материалы, такие как водостойкая фанера, плита ОСП, плоский шифер, цементно — стружечная плита и т. д.
4. Сайдинг виниловый или металлический, а также другие отделочные материалы.

После установки обрешётки необходимо настелить влагозащиту из полиэтиленовой плёнки толщиной 200 микрон. Её можно закрепить строительными скобами. Эта работа выполняется снаружи. По плёнке можно обшивать наружную поверхность выбранным отделочным материалом.

Фронтоны нужно утеплять рулонными или плиточными утеплителями. Толщина защитного слоя должна быть не менее 10 см, а для районов с холодным климатом — не менее 15 см. Поверх утеплителя натягивается внутренний влагозащитный слой из плёнки.

Поверх неё набивается обрешётка для лицевой отделки, для чего используются бруски размером 50х50 миллиметров. Отделка всего здания производится одновременно, после утепления кровли.

В процессе облицовки фронтона устанавливаются окна, если они предусматриваются проектом, а в некоторых случаях и двери.

Фронтон деревянного дома с двухскатной крышей чаще всего отделывается вагонкой

Двухскатная конструкция: мансардная крыша и из каких частей она состоит.

Двускатной мансардной крыше обеспечивает прочность и надежность система стропил, которая являет собой конструкцию, включающую в себя мауэрлат, сами стропильные ноги, обрешетку, лежни, затяжки, стойки и другие элементы.

Опора крыши — мауэрлат — представляет собой брус или бревно, на которое крепятся стропила и каркас крыши. Он играет значительную роль во всей конструкции, рассредотачивая нагрузку по плоскости стен и не позволяя скатам разъехаться под воздействием внешних факторов.

Монтаж мауэрлата возможно осуществить тремя способами: с помощью стальной проволоки, анкеров или шпилек. Как сделать мансарду с двухскатной крышей:

Скрученная стальная проволока за 4-5 рядов до окончания кирпичной кладки серединой укладывается в нее с шагом в 60-70 см. По застывании раствора и обретения кладкой достаточной прочности концы проволоки обвивают вокруг бруса и крепко скручивают поверх него.

Крепление анкерными болтами считается одним из наиболее эффективных и надежных. Единственный минус заключается в высокой цене самих анкеров. Этот вид монтажа предполагает крепление бруса непосредственно к армпоясу, в котором во время его заливки укрепляются анкерные болты. Перед тем как насадить брус, на него наносят разметку отверстий и просверливают их. Анкера сверху закручивают шайбой или приваривают.
Для того, чтобы максимально близко определить расположение анкерных болтов, возьмите ровную доску и, наложив на анкера, разметьте. После, приложив ее к нижнему краю бруса, проделайте в нем отверстия соответственно отметкам на доске.

Монтаж с помощью строительных шпилек используют при строительстве маленьких домиков, не предполагающих сильную внешнюю нагрузку. Шпильки особой Г-образной формы монтируют в кладку. В этом варианте крепления возможно дополнительное укрепление конструкции бетонной подушкой, не превышающей 400 мм в длину и 220 мм в высоту.
Для обеспечения точной разметки бруса, можно разместить его поверх шпилек и надавить или ударить каким-нибудь тяжелым предметом для образования вмятин с оборотной стороны под будущие отверстия. После насадки мауэрлата, шпильки закручиваются гайками

Важно не допустить загрязнения их резьбы, если применяется заливка бетоном.
Крепление анкерными болтами

Стропильные ноги — это составные части крыши, которые одним концом упираются в стену дома, а другим под углом смыкаются с противолежащими стропильными ногами. Они составляют основу каркаса и опору будущей крыши.

Для эффективной защиты строения от любых погодных условий очень важно качество материала из которого они изготовлены

ВНИМАНИЕ!

При установке конструкции, следите за качеством материала и обязательно обработайте древесину инсектицидными и защитными растворами. Помните, что небольшое количество личинок жуков, поедающих дерево, способны разрушить конструкцию в течение нескольких лет.

Лежень представляет собой брус, располагаемый в горизонтальном положении на опорные стены внутри строения. Все давление стоек системы стропил ложится на него, которое он, в свою очередь, пересылает опорной стене.

При монтаже лежня применяют брус сечением от 100х100 до 150х150 мм.

Перед креплением лежня важно установить положение срединной линии, на которой будет располагаться лежень. Замеры необходимо производить относительно мауэрлата, потому что при его помощи корректировались ошибки периметра

От боковых и фронтонных мауэрлатов надо отмерить расстояние, определенное проектом.

Под брусом стоит осуществить двойную изоляцию от влаги.

Монтаж лежня производят креплением его к внутренним стенам с использованием скоб или проволочных скрутков, которые можно предварительно заложить при строительстве дома или крепить с помощью анкеров.

Если стены дома пенобетонные или построены из прочих легких материалов, прежде монтажа лежня стоит изготовить армпояс и выпустить анкерные крепления, с помощью которых и будет произведена его установка. В случае установки под лежень кирпичных столбиков, крепится он так же к внутренним опорным стенам.

Мауэрлат

План двускатной конструкции

Дом с двускатной крышей: преимущества

Такая кровля выглядит как две наклоненные друг к другу поверхности, ориентированные по длинным сторонам дома, соединяющиеся наверху в конек. Она замечательно сочетается с классическим домом, имеющим привычную прямоугольную форму.

Среди преимуществ можно отметить:

• достаточную прочность и высоту уклона, позволяющую использовать практически любой кровельный материал;
• легкую и простую конструкцию;
• хорошо вентилируемый чердак;
• уклон скатов, мешающий скоплению осадков.

Уклон кровли является важным параметром для такого типа крыши. Для засушливой местности его оптимальный показатель составляет до 45 градусов. Там, где количество осадков высокое, он увеличивается до 60. При проектировании кровли следует учитывать и господствующие в данной местности ветра: ведь с увеличением угла наклона увеличивается парусность этой части строения.

Черепицу и шифер, например, допустимо использовать лишь в том случае, если он составляет не менее 22 градусов. Конечная стоимость кровли будет зависеть также и от уклона скатов. Чем он больше, тем больше придется потратить на покрывные материалы, и тем выше окажется общая цена.
