Проектируем винтовую лестницу: конструкция и размеры для составления чертежа

Элитная винтовая лестниц из дуба

Выбор готовых деревянных лестниц огромен. Лестница в доме из дерева, это уникальная конструкция, в которой все стройматериалы и элементы выполнены из прочной породы – дуб.

Некоторые разновидности конструкций строятся из очень массивного дерева и подходят исключительно для солидных вилл и огромных особняков.

Традиционно элитные лестницы делаются из:

• Ясеня;
• Бука;
• Дуба.

Ясень легко обрабатывается, и есть возможность изготавливать разнообразные фигурные элементы для декоративного оформления лестничной конструкции. Элитные изделия из массива ценных пород дерева имеют уникальные свойства, которые удовлетворят спросу многих потребителей, и фото на их фоне великолепны.

Лестница может быть квадратной, прямоугольной, спиральной или иметь другую конфигурацию, в любом случае, деревянная конструкция – это 150 % успеха дизайна интерьера.

Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации

В данном разделе приведены рекомендации и расчет лестницы на второй этаж в частном доме своими руками. Схема и чертежи разных проектов выложены в конце данного материала.

Лестница служит для комфортного перемещения между этажами. Как правило, данной конструкцией пользуются ежедневно – двухэтажные дома чаще всего строятся с расположением спальных комнат и ванной на втором этаже. Из этого можно получить два наиболее главных правила при проектировании конструкции – безопасность и удобство.

Над стеллажами

В первую очередь, необходимо делать ступеньки оптимальной высоты и ширины. Об слишком высокие ступеньки просто запнуться, а по узким крайне трудно идти, потому можно легко поскользнуться. Необходимо учитывать это при проектировании, закладывая размер заранее в проект.

В большом доме

Наиболее оптимальной высотой ступенек можно считать 150-200мм. Этого достаточно, чтобы совершить уверенный шаг, без страха запнуться или неправильно занести ногу. Глубина, или ширина должна быть не меньше 200мм – это требование нетрудно получить из средней длины ноги человека.

Кроме этого, каждой лестнице необходимы перила. Они позволяют перемещаться с большим комфортом и безопасностью – риск падения значительно снижается.

Над диваном

Удобство зачастую зависит от безопасности. Если ступени будут безопасными, то, одновременно, будут и удобными. Конечно, порой ради удобства можно несколько отступить от стандартных размеров – если их будет использовать только человек большого роста, можно сделать высоту ступенек более 200мм.

График зависимости наклона лестницы к удобству использования

Видео изготовления винтовой лестницы на второй этаж

Хорошая тема термопанели! Быстро тепло и надежно! Есть еще термопанели из керамобетона делали офис просто круть.

Построил дом из газобетона и собираюсь обшить его снаружи термопанелями. Кто уже их монтировал? Как результаты? Или может проще и дешевле сделать мокрый фасад, хотя он не.

Спасибо за подробную инструкцию! У меня на даче как раз валяется стиральная машинка старая. Надо будет использовать моторчик от нее для создания наждачного станка. Единст.

Этот стиль очень напомнил мне фильм Великий Гэтсби, в котором интерьеры домов и квартир в 1930х годах были оформлены очень роскошно и помпезно. Конечно, это была прерогат.

Специфика винтовых лестничных конструкций

Как следует из названия, винтовая лестница имеет вид спирали, начинающейся на первом этаже и идущей наверх. В качестве опоры для ступеней служит центральный столб, изготовленный из металла, или прочные тетивы. В некоторых конструкциях опорный столб полностью заменен тетивами, а функцию вспомогательных креплений выполняют стены и балясины.

Разработка и расчет проекта лестничной конструкции требует соблюдения требований, стандартов, норм и ограничений, изложенных в нормативных документах: ГОСТ и СНиП. Параметры, указанные в их статьях и пунктах, рассчитаны с учетом пропорций и особенностей человеческого тела. Именно эти стандарты позволяют разработать правильные чертежи, а также установить максимально функциональную и безопасную винтовую лестницу. В них четко урегулированы такие параметры как:

• Диапазон размеров ступеней (толщина, высота, глубина, ширина).
• Минимальная глубина ступеней возле опорного столба.
• Габариты лестницы, при которых необходима установка дополнительных крепежных элементов (центральных косоуров, ограждений и перил).
• Размеры лестничного проема.

Требования ГОСТ и СНиП должны быть соблюдены независимо от желания владельца недвижимости и замыслов дизайнера. Указанные нормы регулируют деятельность строительных фирм, а также мастеров, предпочитающих провести самостоятельный расчет и выполнение работ своими руками.

Монтаж

После того как произведен расчет винтовой лестницы и ее изготовление, можно приступить к установке. На картинке выше можно наглядно видеть взрывную схему всего конструктора. Опираясь на отмеченную точку, выставляется центральная опора винтовой конструкции. Делать это лучше с помощью уровня, который позволит выдержать лестницу в вертикальном положении. Фиксируется труба с помощью фланца к полу, а наверху может удерживаться крайней ступенькой или дополнительными распорками под ней. Винтовая конструкция собирается последовательным нанизыванием ступенек и муфт на лестницу. После того как операция завершена, они разворачиваются согласно выбранному шагу ступенек у винтовой конструкции. Внешним краем ступеньки лестницы крепятся к стене с помощью опорных элементов. Далее можно переходить к монтажу балясин и перил. Видео о монтаже винтовой конструкции можно посмотреть ниже.

Обратите внимание! После полной сборки винтовой конструкции производится ее лакирование. Делается это в несколько слоев, чтобы добиться идеального результата

Как сделать проем в перекрытии потолка

Лестничный проем в перекрытии второго этажа лучше всего готовить сразу, при постройке частного дома. Если это было упущено, то в случае деревянных потолков, его надо выпилить перед установкой межэтажной конструкции.

Проем могут иметь округлую или прямоугольную формы в зависимости от того, будут устанавливаться круглые или квадратно-винтовые лестницы.

Главное, что при этом должно соблюдаться основное условие: размер проема должен быть больше, чем диаметр винтовой лестницы на 10 см с каждой стороны. Это необходимо для того, чтобы не поранить руки о стены при использовании перил на последних ступенях .

Если предполагается круглый проем для лестницы, следует выполнить его чертеж на полу нижнего этажа, а затем перенести на потолок.

По центру окружности просверливается сквозное отверстие. Затем на полу второго этажа в данное отверстие вставляется штырь и с помощью веревки, длина которой соответствует радиусу проема, и привязанного к ней карандаша намечается отверстие, которое необходимо выпилить.

Как вариант, участок, где предполагается сделать площадку второго этажа, можно не удалять. Это сэкономит время на ее обустройство. Кроме того, стоимость винтовой лестницы будет несколько ниже. Но при этом нужны самые тщательные расчеты, чтобы не ошибиться с местоположением площадки.

Лестничный проем облицовывается балкой, изготовленной из шпона, в форме окружности. Балка состоит из нескольких слоев, изогнутых с помощью стального кружала и упоров. Первый и последний слои должны быть из цельных отрезков шпона. Для изготовления промежуточных слоев допускается использование более коротких кусков.

Оформление проема будет выполнено более качественно, если слои изготавливать по одному, затем просушивать, проклеивать и вставлять в следующий слой.

Готовая балка устанавливается в проем для винтовой лестницы и закрепляется угловыми накладками. Чтобы придать более эстетичный вид, дополнительно монтируются декоративные плинтуса.

Отделка лестничного проема, который имеет форму квадрата, требует минимум усилий и навыков по причине отсутствия закругленных деталей.

Что нужно помнить?

Любое устройство винтовой лестницы удобно в эксплуатации и выполняет эстетическую функцию.

При этом оно должно быть удобным в использовании и многофункциональным, гармонично сочетаться с общим стилевым оформлением дома.

Полностью соответствовать требованиям будущих пользователь и соответствовать всем правилам по безопасности использования, особенно,

если в доме будут проживать маленькие дети и пожилые люди.

А так как подобный вид лестничных маршей является сложным инженерным сооружением и предполагает наличие двух и более маршей,

которые должны быть разделены с помощью поворотных площадок или ступеней.

То при их производстве требуется предварительный расчёт габаритных размеров самой лестницы, размеров её забежных ступеней и значения ширины проступи.

К тому же для того чтобы достичь максимальной долговечности службы, надёжности и безопасности эксплуатации витой лестницы,

при её изготовлении следует придерживаться таких рекомендаций:

конструкция со свободной внутренней кромкой горизонтальной плоскости ступеней способствует снижению травматизма по причине соскальзывания ноги во время подъёма или спуска по их узкой части. Такой способ установки винтовой лестницы делает её более безопасной в эксплуатации;
самым доступным по стоимости, более надёжным и безопасным вариантом винтовой лестницы считается модель, в которой ступени закрепляются на несущей опоре и имеют винтовые ограждения. Другие виды, которые имеют поручни гнуто-клеевого типа и закреплённые без опоры ступени, существенно дороже в изготовлении и требуют сложного монтажа;
так как при движении по лестничным ступеням чаще всего используется только их середина, то лучше сделать её более широкой – около 20 сантиметров, а уже на расстоянии в 15 см от центральной опоры ширину ступеней можно уменьшить до ширины в 10 см;
Помните, что узкие ступени неудобные и небезопасные в использовании!
при изготовлении прогона нужно учитывать, что минимальная длина ступени должна быть 15 см, а расстояние между двумя ступенями – 30 см;
от назначения лестницы зависит изготовление её ступеней. Если же ступеньками пользуются редко, то они могут быть диной до 60 см при диаметре самого пролёта 1,4 м. Оптимальным же размером является длина ступени 80 см и диаметр 2 м;
на поворотных лестницах не рекомендуется делать подступени, потому как они могут служить помехой для полноценной постановки стопы человека на её поверхность. А это может привести к соскальзыванию ноги и падению;
при расчёте размеров лестницы и составления её проекта следует учитывать оптимальную высоту прохода, которая обеспечит комфортное передвижение человека по витку шириной до 2 м

Поэтому размеры винтовой лестницы должны быть удобными для всех её пользователей: и взрослых, и детей;
каждый из полных витков круговой лестницы должен содержать не менее 11-12 ступеней;
немаловажное значение имеет и угол наклона подъёма самой лестницы. И чем он будет больше, тем меньше площадь в помещении будет занимать винтовая лестница из дерева или металла

Допустимыми значениями наклона считается угол в пределах от 23 до 45 градусов. Наиболее удобным в использовании считается угол наклона от 25 до 35 градусов. Если же он будет больше 45 градусов, то подниматься по такой лестнице можно будет только спиной вперёд. А при наклоне менее 23 градусов ничего не будет лучше, как самому сделать винтовую лестницу в виде пандуса – без ступеней;
в качестве центральной опоры оптимально подходит толстостенная круглая металлическая труба диаметром около 5 см. Даже такой минимальный диаметр обеспечит готовой конструкции необходимую прочность. Но чтобы создать винтажную лестницу, можно взять и более крупную трубу, но с достаточно толстыми стенками. Такая опора будет установлена вертикально, поэтому место её соприкосновения с полом должно выдерживать колоссальную нагрузку;
если монтаж винтовой лестницы осуществляется на деревянное покрытие, то её вертикальная стойка должна быть закреплена на основании с помощью анкерных болтов и крепёжных элементов. Можно также закрепить основание конструкции путём заливки бетона с применением растяжек.

Расчет размера и количества ступенек

При намерении изготовить винтовую лестницу своими руками, следует уделить внимание построению чертежа конструкции, а также выполнить расчет.Материалом для ступеней могут служить различные породы древесины и детали из металла. Ограждения должны соответствовать общей стилистике лестницы и интерьера комнат

Наиболее популярны металлические, кованные, деревянные или стеклянные перила. Прежде, чем приниматься за изготовление деревянных ступеней, следует рассчитать их размер. Расчет лестницы — это вычисление ширины лестничного проема, общей высота конструкции, диапазона стандартных размеров ступеней и диаметра опорной стойки. Изначально следует рассчитать диаметр будущей лестницы и количество ступеней в одном витке, затем высоту каждой из них.

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

• высоту;
• диаметр;
• количество ступеней;
• ширину проступи;
• высоту подступенка.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 — 242,2 = 17,8).

Это интересно: какая оптимальная высота ступеней.

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

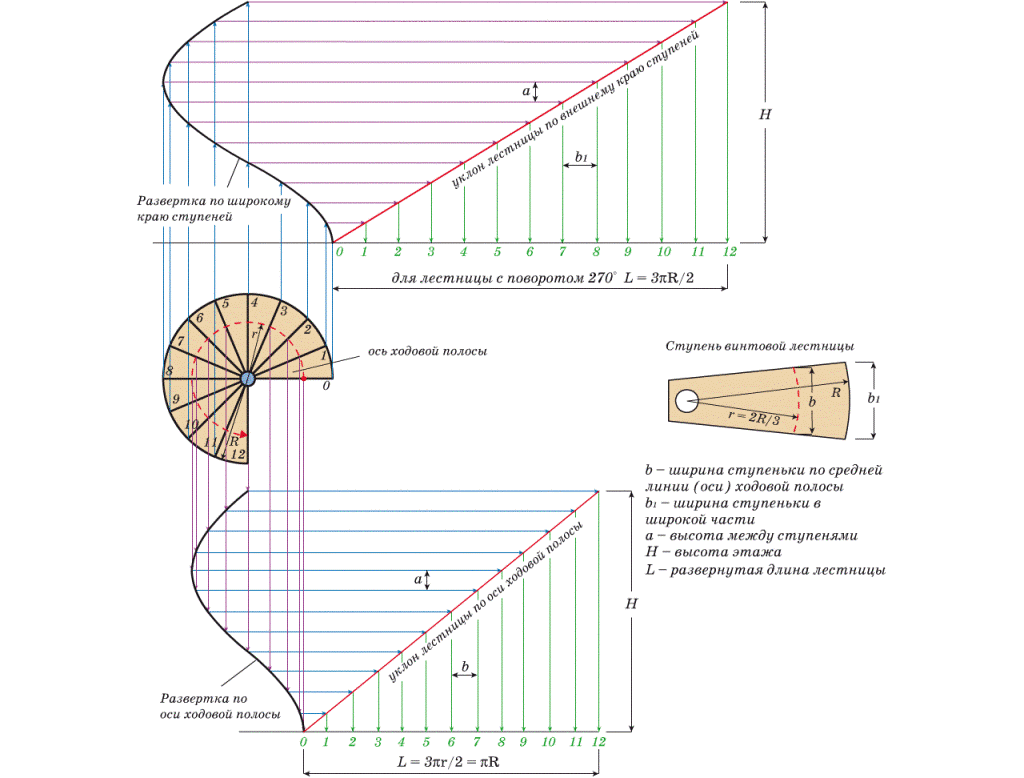

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Расчет конструкции

Количество забежных ступенек рассчитывается по такому же принципу, как и в аналогичных расчетах при изготовлении маршевых лестниц прямого типа:

• Глубина ступенек по средней линии — минимум 200 мм;
• Глубина ступеньки на расстоянии от опорной стойки на 150 мм — минимум 100 мм;
• В широкой части, у края лестницы, глубина ступеньки — до 400 мм;
• Диаметр конструкции – 1,5 — 3 метра;
• Диаметр для прохода внутри лестницы – 1,2 – 2,8 метра;
• Ширина марша – в пределах 750 — 1430 мм;
• Проем в перекрытии диаметром – 1,3 – 3метра.

Важный расчетный параметр, при разработке чертежа винтовой лестницы — высота подъема, для комфортного передвижения по ней.

Для примера взят расчет лестницы высотой 3 метра и шириной марша 900 мм:

• D = 900 х 2 + 200 = 2000 мм, где:
• 900 – ширина марша в мм;
• 200 — диаметр опорной стойки, в мм.

Радиус подъема конструкции равен сумме ½ ширины марша лестницы и радиуса стойки: Rn = 0,4 + 0,1 = 0,5 м

Для расчета количества ступенек используется формула, по которой подсчитывается число ступенек на один виток спирали:

• L = 2 πr : 0,2 = 2 х 3,14 х 0,5 : 0,2 = 17,2 где:
• L – число ступенек в одном витке лестничной спирали;
• r – радиус подъема конструкции;
• 0,2 – глубина проступи.

Округлив полученную величину, получаем, что один виток лестничной спирали состоит из 17 ступенек. Обычно лестница содержит один виток, но может состоять из нескольких.

Оптимальная высота ступеньки рассчитывается так, чтобы высота витка спирали была удобной и безопасной для перемещения человека достаточно высокого роста. Для этого к росту человека 1800 мм добавляется дополнительно 200 мм, затем эта величина делится на число ступенек в одном витке: h = 200 : 17 = 12 см

Общее количество ступенек для винтовой лестницы, высота которой 300 см: n = 300 : 12 = 25 ступенек.

В итоге: чтобы обеспечить удобное передвижение по винтовой лестнице высотой 3 метра и шириной марша 900 мм, необходимо: 25 ступенек высотой 12 см.

Чтобы винтовая лестница своими руками из металла была долговечной, безопасной и комфортной для передвижения, стоит соблюдать несколько полезных правил при разработке чертежей:

• При отсутствии в конструкции подступенков, повышается ее безопасность. В этом случае нога будет прочно опираться на ступеньку и не соскальзывать с нее и в узком месте;
• Если высота прохода не меньше 2 метров, обеспечивается безопасное и комфортное перемещение и довольно высокого человека;
• Место для размещения и жесткого крепления стойки для опоры конструкции выбирается так, чтобы она выдерживала вес конструкции и массу не менее двух-трех человек;
• При размещении ступенек внахлест на несколько сантиметров, обеспечивается комфорт передвижения, к тому же дополнительно укрепляется вся конструкция. Это обеспечивает установка кронштейна между задней и передней кромками расширенной части смежных ступенек.

Разработка чертежа винтовой лестницы

После проведения замеров и выполнения расчетов, составляется чертеж конструкции. При этом на нем должны быть: основной вид, вид сверху и узлы для сборки лестницы, как на фото, что позволит самостоятельно создать качественный и подробный чертеж.

На виде сверху рекомендуется тонкими линиями начертить план помещения, указать на нем место установки и вид лестницы, направление движения человека на второй с первого.

Чтобы винтовая лестница на второй этаж (чертеж для ее изготовления) была понятной и содержала все необходимые сведения, имеется специальная инструкция для ее разработки:

• На чертеже указываются тип лестницы, масштаб изображения, обычно 1:5 или 1:10;
• Деревянная поверхность в разрезе наносится круговыми линиями;
• Металлические элементы – линиями под 45°, с удобным для восприятия шагом;
• Бетон – хаотичным расположение точек и маленьких кружочков;
• Пунктирными линиями указываются невидимые детали, прилегающие к конкретной поверхности, например, ступеньки на основном виде, примыкающие к тетивам;
• Выносятся номера позиций, для составления спецификации;
• Указываются габаритные и привязочные размеры для сборки конструкции. Если отдельные детали изготавливаются по сборочному чертежу, проставляются все размеры для их изготовления или дополнительно разрабатывается детальный чертеж;
• Разрабатывая конструкции на винтовые лестницы, на чертежах обязательно составляется спецификация узлов и деталей, с указанием их количества, материала для изготовления, массы. При отсутствии места, ее можно приложить к сборочному чертежу на отдельном формате;
• Угловой штамп содержит: наименование организации разработавшей чертеж, название изделия, должности и фамилии проектировщиков, масштаб изображения, массу всей конструкции.
