Какая печь лучше канальная или колпаковая

Подготовительные работы

Прежде чем приступить к строительству, выбирают место и определяют конструкцию и расположение дымохода (как в помещении, так и на крыше). После этого можно начинать работы по обустройству основания печи. Если отопительный агрегат возводится вместе с домом, то заливают общий фундамент. В случае когда печь кладут в жилом помещении необходимо удалить часть пола, которая приходится на «кузнецовку». При этом внешний контур основания печи должен быть на 10–15 см больше его габаритов.

Варианты размещения дымохода для колпаковой печи

Для обустройства фундамента делают углубление 20–25 см, на дно которого насыпают песчаную подушку толщиной 10 см, которую проливают водой и утрамбовывают. После этого на высоте 5 см укладывают армирующую сетку, по внешнему периметру устанавливают опалубку и заливают конструкцию бетоном. Приступать к кладке можно сразу же после его полного схватывания, которое в зависимости от температуры происходит примерно за 2–3 суток.

Кроме заливки основания, перед началом кладки потребуется подготовить раствор. Для этого берут чистую глину и просеянный речной песок. Глину высыпают в большую металлическую ёмкость, разминают и замачивают в небольшом количестве воды. После того как она хорошо раскиснет, добавляют песок и доводят консистенцию раствора до состояния очень густой сметаны. Чаще всего печники используют пропорцию 3 части глины на 1 часть песка, но правильное соотношение компонентов зависит от типа глины — чем выше её жирность, тем больше потребуется добавлять песка (вплоть до соотношения 2:1).

Приступая к работе, лучше распечатать порядовки на бумаге, в процессе строительства зачёркивая каждый уложенный ряд

Особое внимание уделяют местам установки футеровочного слоя — на схемах они выделяются пунктиром или другим цветом. Учтите, что если вместо огнеупорного материала будет использован обычный кирпич, то такая печь будет не только недолговечной, но и малопроизводительной

Советы от профессионалов

Печь из кирпича в деревянном доме создаст ауру тепла и комфорта — фото интерьеров тому подтверждение

Но к ее кладке следует отнестись с особым вниманием

На специализированных сайтах эксперты и любители делятся своим опытом, представляют схемы порядовок. Можно найти и множество советов по финишной отделке.

Если обобщить наиболее часто встречающиеся рекомендации, можно выделить следующее:

особое внимание — перевязке и толщине швов. Последний параметр должен быть одинаковым по всему массиву;
кирпичные блоки предварительно замачиваются в воде;
для резки потребуется болгарка с алмазными кругами;
в дымовых каналах на стенках из швов не должен выглядывать цемент.. Главный совет: если вообще нет опыта строительных работ, лучше изначально обращаться в специализированную компанию

Главный совет: если вообще нет опыта строительных работ, лучше изначально обращаться в специализированную компанию.

Типичная отопительно-варочная печь

Схема-порядовка печи

Ознакомление с печным мастерством рекомендуется начинать с изучения инструкции по кладке наиболее популярного варианта отопительно-варочной печи.

Схема отопительно-варочной печи

Первый шаг. Выложите первый ряд печи. На этом этапе вы должны строго следить за перпендикулярностью углов и ровностью укладки кирпичей. От правильности устройства стартового ряда напрямую зависит долговечность и в целом качество готовой отопительно-варочной конструкции.

Второй шаг. После выкладки начального ряда смонтируйте дверцу поддувала.

Третий шаг. Выложите 2-й ряд обычной кладкой.

Четвертый шаг. Приступайте к выкладке третьего ряда. На данном этапе вам нужно стесать ваши кирпичи с двух боков так, чтобы создать оптимальную конфигурацию поддувала. Контролируйте, чтобы ряд имел высоту, соответствующую высоте поддувальной дверцы.

Пятый шаг. Приступайте к выкладке четвертого ряда. Его необходимо класть слева направо. Смонтируйте дверцу зольника. В процессе кладки ориентируйтесь на предварительно выбранную схему печки. На этом же ряде вам нужно перекрыть поддувальную дверцу. Обустройте отверстие над камерой для золы.

Шестой шаг. Выложите пятый ряд с сужением отверстия зольника. В остальном кладка данного ряда подобна кладке четвертого.

Седьмой шаг. Выложите шестой ряд из огнестойкого кирпича. Можете использовать и простой кирпич, но он выйдет из строя гораздо быстрее своего шамотного аналога.

Вам надо сколоть кирпич перед колосниковой решеткой. Это даст возможность в дальнейшем качественнее укладывать топливо. Сама же решетка будет надежно опираться на 5-й ряд печной кладки.

Оставьте примерно 1-1,5-сантиметрвоый зазор между шестым рядом и решеткой. Промежуток заполните песком.

Кладка кухонной плиты

Восьмой шаг. Выложите седьмой ряд. На этой стадии вам необходимо создать канал П-образной формы и перекрыть его так, чтобы один канал превратился сразу в три.

Девятый шаг. Установите дверцу топочного отделения. Для опоры под дверцу используйте 6-й ряд кладки.

Десятый шаг. Выложите восьмой и девятый ряды по аналогии с седьмым рядом. По высоте девятый ряд должен соответствовать топочной дверце.

Вам нужно закрыть левый канал и топочную перегородку. Кирпичи для этого следует специальным образом подготовить. Подготовка сводится к стесыванию кирпичей с обоих боков для обеспечения плавной и качественной транспортировки газов из топки в печной канал.

Порядовая кладка

Одиннадцатый шаг. Выложите десятый ряд из шамотного кирпича. При этом сами изделия нужно размещать строго вертикально. В обязательном порядке проверьте вертикальность при помощи уровня. Поверх этого ряда вы уложите варочный настил.

Порядовая кладка

Двенадцатый шаг. Перекройте дверь топочного отделения. В конструкции останется только два канала квадратной формы.

Дальнейшая кладка отопительно-варочного агрегата ведется точно так, как и выкладка обыкновенных отопительных печей. Следуйте выбранной схеме порядовки.

Пример отопительно-варочной печи

В завершение установите варочную поверхность с заслонкой, дверцу топки и перекрытие для этой дверцы. Также нужно обустроить вентиляционную камеру и дымоход. Конструкцию и материал изготовления дымохода подбирайте индивидуально в соответствии с размерами и прочими важными характеристиками печи.

Порядовки отопительно-варочных печей

Виды

По назначению и конструктивным особенностям «кузнецовки» можно разделить на несколько видов:

Отопительные. Устройства предназначены для эффективного и безопасного обогрева помещений.
Варочные. Используются для приготовления еды. Сюда относятся печи для выпечки хлеба и хлебобулочных изделий.
Банные. Печь Кузнецова для бани разработана для одновременного обогрева основных банных помещений. Такие устройства обладают высокой теплоотдачей при минимальном потреблении топлива.
Уличные. Печной комплекс, состоящий из гриля или барбекю, для приготовления еды на открытом воздухе.
Каминные. Оборудование используется в качестве декоративного элемента интерьера или дополнительного варианта обогрева. Некоторые печи-камины оснащаются специальными лежаками для приятного проведения досуга.

Наиболее востребованными являются комплексные устройства, которые отличаются своей многозадачностью. Ярким примером является отопительно-варочная печь Кузнецова, которая предназначается как для обогрева жилых помещений, так и для приготовления еды.

Несмотря на свои функциональные особенности, все печки работают по одному принципу – эффективное распределение нагретых газов в колпаке на отдельные потоки.

Примечательно, что печные колпаки могут оснащаться дополнительным оборудованием – электрическими нагревателями, баками для горячего водоснабжения, паровыми генераторами, духовым шкафом и плитой.

Грамотно спроектированная и возведенная банная печь Кузнецова обеспечит надежное отопление во всех функциональных помещениях: парной, моечной, предбаннике, комнате отдыха. Кроме того, она позволит быстро подогреть воду, саккумулировать горячий пар и очистить воздух.

Виды каменных печей

В нынешнее время каменные печи из кирпича выкладывают, пользуясь несколькими основными схемами, при необходимости внося различные изменения, не влияющие на работу источника тепла. Схемы, по которым делаются проекты печей, подразделяются на такие виды:

с газоходами канального типа;
с камерой для нагрева воздуха и канальными дымоходами;
колпакового типа.

Ниже на рисунке показано устройство кирпичной печи всех трех видов.

Голландская, шведская и колпаковая печь

С левой стороны изображена простейшая канальная схема, по ней строятся печи, не требующие много места и высококачественных строительных материалов. Не нужна и высокая квалификация каменщика для выполнения работ, человек должен уметь класть простые кирпичные стены с перевязкой и этого достаточно. Так называемая голландская печь, являющаяся основой данной схемы, помимо перечисленных преимуществ может изменяться конструктивно и добавлять при необходимости варочную панель. Это значит, что ее без нарушения принципа действия можно подогнать под любое готовое здание. Вместе с тем есть и недостатки:

Из всех подобных источников тепла у голландки самая низкая эффективность – до 40%.
Голландские кирпичные печки работают в режиме медленного горения, поэтому топить их легкими видами топлива и мелкой древесиной не получится.
После затухания следует обязательно закрывать задвижку, иначе за счет канальной конструкции каменная печь быстро выстывает.
В дымоходный тракт нельзя встраивать змеевик для подогрева воды на ГВС, перекрыв сечение дымохода, он нарушит работу схемы и вызовет понижение и без того невысокого КПД.

Канальные кирпичные отопительные печи различных конфигураций представлены на следующем фото.

Варианты конструкций

Шведская печь, которая представлена на первой схеме по середине, имеет конструкцию совершеннее голландки и позволяющая выдавать КПД до 60%. Эффективный способ сжигания и интенсивный теплообмен происходит благодаря встроенному духовому шкафу, что служит не столько духовкой для выпечки, сколько нагревателем воздуха в помещении. В данной печи для дома из кирпича продукты горения, прежде чем попасть в систему вертикальных каналов, огибают металлический шкаф духовки, моментально нагревая его в первые же минуты после растопки.

Упомянутые вертикальные газоходы занимают пространство от самого пола и до верха печки, интенсивно отбирая тепловую энергию у дымовых газов. Шведская отопительная печь обладает массой достоинств:

Конструкция позволяет установить сбоку духового шкафа змеевик теплообменника, нагревающего воду для хозяйственных нужд в доме. При этом в сушильную нишу можно дополнительно вмонтировать накопительный бак для нагретой воды, что позволит поддерживать ее температуру.
Дожигание продуктов горения происходит в начале газохода, огибающего духовку, а в вертикальные шахты они попадают с температурой не выше 800 ºС. Благодаря этому каналы и кирпичный дымоход можно выполнять на цементно-песчаном растворе из простого красного кирпича.
Есть возможность, не уменьшая эффективности теплообмена в печке, направить часть дымовых газов на прогрев лежанки, для этого под ней устраиваются горизонтальные газоходы.
Имеется варочная панель для приготовления пищи, при этом в конструкции кирпичных печей предусмотрено 2 режима работы (зима / лето). Переход осуществляется с помощью задвижек, что летом направляют продукты горения по кратчайшему пути в дымоход.
Сжигать можно любые виды твердого топлива, включая солому и камыш.

Из недостатков следует отметить строгие требования к качеству применяемых материалов и строительных смесей на глине. Кроме того, подобное строительство не под силу выполнить новичку, кладка отопительных печей этого типа производится специалистами – печниками. Как внешне выглядят различные «шведки», можно увидеть на фото.

Шведские печи

Также на первом рисунке показан принцип действия колпаковой печи. Несмотря на кажущуюся простоту изделия, строительство печей подобного рода – очень сложный процесс. Верхний свод строения испытывает большие нагрузки, поэтому выполнить его может только опытный специалист. Кроме этого, в данном виде источников тепла практически невозможна установка контура подогрева воды для ГВС. Невзирая на высокий КПД, что в состоянии достигнуть колпаковая печь для дома из кирпича, встречаются они крайне редко в силу изложенных причин.

Расчёт купольных отопительных приборов

Не вдаваясь в сложные термодинамические выкладки, приведём простейшую методику расчёта колпаковой печи, которой пользуются не теоретики, а самые что ни на есть настоящие печники с большим стажем работы и десятками успешно работающих отопительных прибооров в активе.

Если за основу планируется взять одну из существующих конструкций, то потребуется посчитать теплопотери помещения. Для этого определяют его объём, основываясь на габаритах внешних поверхностей стен и потолков. Чтобы упростить себе задачу, можно измерить внутренние размеры и прибавить к ним удвоенные значения толщины стен. Получив кубатуру помещения, умножают её величину на 21 — усреднённое значение тепловых потерь для 1 кубического метра общего объёма. Мощность печи должна быть на 15–20% больше полученных значений.

Купольная печь, предназначенная для отопления двухэтажного дома

Теперь что касается случая, когда по какой-либо причине ни один из найденных проектов вас не устраивает. Выход один — создать отопительный прибор самостоятельно, основываясь на общих принципах строительства колпаковых печей и способах определения их внутренних размеров по методу пропорций. Всё, что для этого потребуется — правильно определить внешние габариты обогревающего агрегата. Методика расчётов в этом случае также не отличается сложностью. Прежде всего, полученное значение теплопотерь надо разделить на 300 — тепловую мощность, которую можно снять с 1 кв. м внешних стенок печи. При этом берутся в расчёт только активные поверхности, то есть те, которые непосредственно участвуют в теплообмене. Таким способом получают площадь стенок, расположенных выше колосников. Прибавив к ним квадратуру остальных частей печи, получают общую площадь твердотопливного теплогенератора. Его высоту и ширину определяют согласно соотношениям конструкции, взятой в качестве примера.

Делая печь более компактной, следует знать, что двойная топка никогда не даст удвоенной теплоотдачи. Максимум, которого можно добиться — это прирост тепловой энергии на 40–50%. Так что эстетам и перфекционистам придётся смириться с потерей в экономичности отопительного прибора.

Что же касается сухого шва, то его выполняют шириной 2–3 см, причём нижнее значение принимают во время постройки ежедневно эксплуатируемых агрегатов, а верхнее — при сооружении «печей выходного дня», то есть установленных на дачах, в охотничьих домиках и т. д.

Как и было обещано во вводной части, представляем вашему вниманию порядовку и технологию строительства несложной в изготовлении, но очень популярной печи авторства И. В. Кузнецова. Её тепловая мощность составляет 10 кВт, чего будет достаточно для дома средних размеров.

Порядовка одной из наиболее повторяемых конструкций, разработанных И. В. Кузнецовым

Разновидности

Конструкции печей Кузнецова можно условно разделить на две группы:

одноколпаковые;
двухколпаковые.

Разница между ними состоит в наличии одного или двух колпаков, установленных один над другим. Первый вариант проще, второй — гораздо эффективнее. Как правило, одноколпаковые печи устанавливают в небольших банях, где экономия топлива принципиального значения не имеет. Однако, для более просторных бань лучшим выбором станут двухколпаковаые модели.

Разнообразие печей Кузнецова

Печи Кузнецова имеют несколько разновидностей. Всего имеется 8 базовых модельных линеек, но для установки в бане используется только серия БИК. Она состоит из 71 модели, что делает возможным выбор подходящей конструкции под любые условия и запросы.

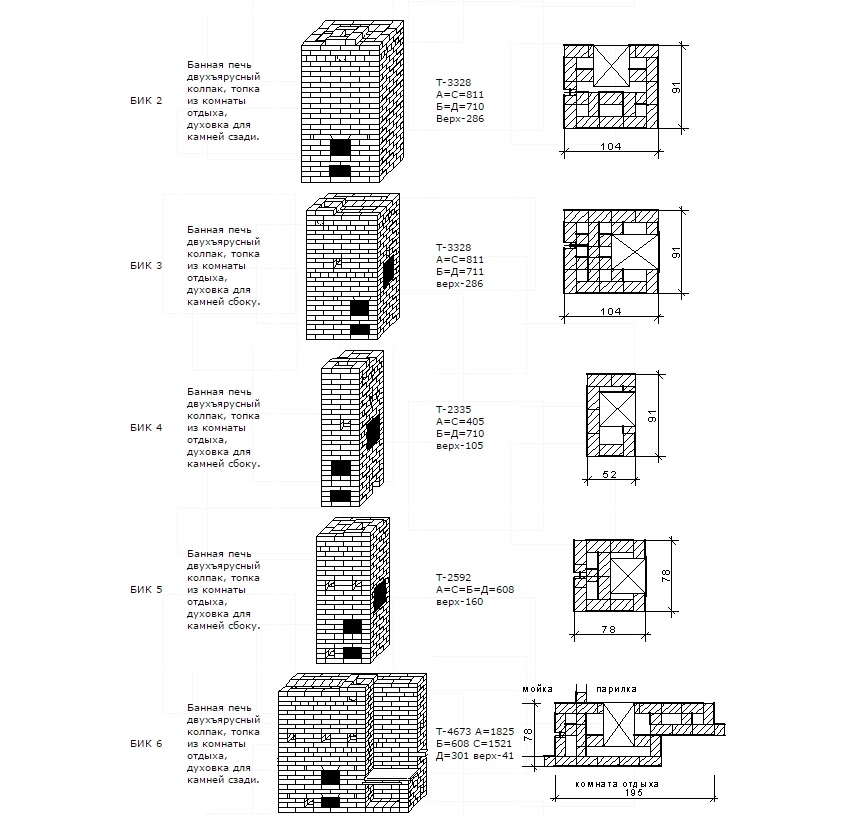

Кузнецовым спроектировано более 17 банных печей, не считая их разновидностей и модификаций

Что это такое

Порядовка является одним из важнейших этапов работы при строительстве камина. Она нужна для того, чтобы правильно осуществить будущую кладку самого камина. Именно от правильности ее составления и планирования зависит конечный результат. Чтобы уберечь себя от лишних ошибок и растрат, необходимо составить схему кладки камина.

Создать такую схему с порядовкой камина при желании можно и самостоятельно, а можно воспользоваться уже готовыми образцами или же услугами квалифицированных мастеров. Таким образом, вы сможете самостоятельно выполнить различные порядовки, а также, например, порядовку плиты с отопительным щитком.

Принцип действия

Кузнецов предложил новый принцип построения кирпичных печей. Во всех придуманных/сконструированных ранее моделях горячие газы движутся по каналам. Проходя по ним, они нагревают кирпич, сами охлаждаются. Движение возможно только при наличии тяги. При таком принудительном принципе действия прогрев корпуса неравномерный, а приводит это к образованию трещин. Большое количество кирпичей занимает практически все пространство, и теплообменник при необходимости поставить некуда. Только поместить его в топку, где он будет контактировать с пламенем, из-за чего срок службы его очень ограничен. К тому же расположенный в зоне горения теплообменник отнимает значительную часть тепловой энергии, ухудшая условия горения топлива, что снижает КПД печи и повышает количество сажи.

Одна из канальных печей внутри выглядит так

Кузнецов использует другой, принцип движения газов в печи — свободный. Печь состоит из колпаков — перевернутых вверх дном сосудов (с отверстием вверху или без — по-разному в разных моделях). Колпаки могут располагаться друг над другом или один за другим, но обязательно сообщаются между собой при помощи сухого шва — пространства в 2-3 см, незаполненного раствором или теплоизолятором, через который и переходят газы из одного колпака в другой.

Первый колпак и топка объединены в единое пространство. При таком устройстве происходит вот что. Самые горячие газы поднимаются верх. На некоторое время они вверху и остаются, где передают часть тепловой энергии стенам, сами остывают. По мере остывания они опускаются вниз, а на их место поднимаются более горячие. При таком построении движение воздушных масс происходит только за счет естественных физических процессов.

Принцип движения газов в колпаковых печах

Наглядно продемонстрировать процесс можно, если в перевернутый вверх дном стакан запустить струю дыма. Она поднимается вверх, достигает верха, затем остывшая часть дыма вдоль стенок опускается вниз. Приметно те же процессы, только гораздо более сложные, проходя и в печи.

На рисунке красными стрелками показана схема движения горячего воздуха в колпаковых печах. Синими стрелками показано движение холодного воздуха, попавшего в печь. Очевидно, что вверх он подниматься не будет, потому как весит больше, а пройдет понизу и почти не повлияет на общую температуру в колпаке, что продемонстрировано на рисунке справа.

Но одного колпака для эффективного отбора тепла недостаточно, потому большинство печей имеют два или три свода в зависимости от мощности. В них происходят практически те же процессы, что и в первом: более горячие газы находятся вверху, нагревая кладку, холодные проходят понизу и выходят в дымоход. В верхней зоне второго свода и размещается теплообменник или любое другое необходимое для каких-либо целей устройство. Никакого открытого огня, только горячие газы и очень эффективный теплосъем: постоянно протекают воздушные потоки высокой температуры. Причем никакого влияния на процессы горения нагрев теплоносителя, камней или воды в баке не оказывает: от топки они отделены кирпичной стенкой.

Один из вариантов колпаковой печи

Конструкция печей разной конфигурации и назначения разная, но «потребляют» они немного топлива и долго остаются горячими. Об этом говорят отзывы владельцев. Например, в доме из бруса сложена такая печь. При -25оС топят утром и вечером по 5 полешек (всего в сутки получается порядка 18 кг дров). В домике +25оС и утром не холодно. При температуре «за бортом» до -10оС топят один раз. Так что насчет эффективности вопросов нет. Если и есть вопросы, то по поводы выбора исполнителя. Ведь параметры ее работы зависят от того, насколько правильно и грамотно сложена печь. И быстро ее не сделаешь: средних размеров и без наворотов — это 2-3 недели работы. Вообще с отзывами о печах Кузнецова все просто: люди довольны. Удовольствие, конечно недешевое, но однозначно оно того стоит. Это утверждают все владельцы таких печей. Никаких сложностей в эксплуатации, экономичны и не капризны, очень долго отдают тепло, а греются быстро.

Что следует учитывать во время строительства

Сухой шов, которым топка соединяется с колпаком, нужен для координации конвекционных потоков, присутствующих в обеих камерах. Горючий газ с высоким содержанием водяного пара засасывается в топливник для повторного сжигания, что улучшает тепловые показатели работы печи и способствует появлению турбулентности в её атмосфере.

Топливная камера заполняется воздухом не только из поддувала, но и по каналам, расположенным в стенках печи. Благодаря этому под сводом колпака присутствует дополнительное количество кислорода (вторичного воздуха), необходимое для дожигания пиролизных газов. В случае использования одной только колосниковой решётки полного сжигания достичь не удастся, поскольку весь кислород будет выгорать в верхней части пламени.

https://www.youtube.com/watch?v=

Столбики катализатора устанавливаются только из шамотного кирпича, поскольку размещаются выше топки — в зоне высокой температуры. Разогреваясь докрасна, они дожигают всё, что поднимается под купол.

Учитывая некоторые особенности строительства колпаковой печи, хочется дать несколько простых советов.

Топочная камера не должна быть частью купола. Вся соль конструкции Кузнецова в том, что дрова должны гореть в небольшой камере — так будет намного проще создать высокую температуру, необходимую для завершения процессов пиролиза. Если же объединить топку и колпак в одном пространстве, то получится самая обычная русская печь, которая к тому же ещё и будет дымить из-за плохой тяги.
Обжиг печи начинают с щепок, добавляя топливо небольшими порциями в течение нескольких часов.
Из-за различных коэффициентов температурной деформации шамотная топка может разорвать внешний короб из красного кирпича, поэтому в местах взаимного примыкания обязательно нужны деформационные зазоры.
Для усиления кладки в продольные швы укладывают отрезки стальной проволоки. Необязательно выполнять перевязку постоянно — достаточно усилить каждый второй или третий шов.
Опытные печники не рекомендуют замачивать кирпич перед укладкой.

Напоследок заметим, что вносить какие-либо изменения в описанную конструкцию можно только в том случае, если вы хорошо разбираетесь в процессах, протекающих в колпаковых печах и уверены в правильности переделок. В противном случае эксплуатация «усовершенствованного» отопительного прибора может быть не только малоэффективной, но и небезопасной.

Чугунные печи с водяным контуром

Печи из чугуна, имеющие водяной контур, производятся разной мощности и рассчитаны на отопления различной площади. Некоторые из них способны обогреть двух— и трехэтажный дом. Устройство отопительного контура производится по той же системе, что и у кирпичных печей.

Чугунная печь длительного горения с контуром отпления

Производятся печи из чугуна и комбинированного типа, т.е. имеющие электрический подогрев, который включается автоматически, при снижении температуры тлеющих дров. Такая комбинация функций печи поможет всегда поддерживать систему отопления в нужном температурном режиме.

Одна из возможных схем отопления двухэтажного частного дома

Чугунные котлы-печи могут быть предусмотрены и для двухконтурной системы отопления, т.е. плюс к теплу в доме хозяева будут иметь еще и подогретую воду.

Что нужно учесть при выборе и устройстве печи?

Выбирая, какая отопительная печь будет установлена в доме, нужно правильно сформулировать требования к ней, и, опираясь на них, приобретать или возводить отопительный прибор.

Прогреваемость всей конструкции кирпичной печи очень важна. Поэтому если решено устанавливать такую печь, нужно выбрать правильный проект и обеспечить идеальное возведение строения.
Экономичность работы отопительной системы также будет зависеть от конструкции и разводки водяного контура, а также выбора радиаторов для системы отопления. Существуют схемы печей, которые могут работать в летнем и зимнем режиме — этот фактор тоже способствует экономной работы прибора.
К части экономии можно отнести и долгое остывание печи, что позволит использовать меньшее количество топлива.
Важным моментом является простота в эксплуатации и техническом обслуживании.
Конструкция должна соответствовать всем правилам пожарной безопасности по своему месторасположению и монтажу.
Правильно выполненная конструкция будет иметь требуемую тягу, что обезопасит дом от попадания в помещения угарного газа.
Печь должна быть расчитана на длительные период эксплуатации.
Конечно же, неплохо было бы, чтобы печь стала настоящим украшением дома, а не только была функциональной лишь с практической точки зрения.

Кладка печки своими руками

Если расположить печь в центре дома, он будет прогреваться равномерно

Строительство шведки начинают с подготовки. Необходимо рассчитать ее мощность, найти оптимальное расположение – между помещениями, как можно ближе к центру комнаты. Печь лучше строить одновременно с возведением самого здания. Она весит около 3 тонн и для нее закладывают отдельный фундамент.

Допускается установить печку в готовой постройке, но для этого придется разбирать полы, стену, кровлю. Проще приобрести металлический аналог шведки – «Рязанку» или другую варочно-отопительную мобильную модель.

Под фундамент выкапывают яму, глубиной до 0,8–1 м. Величина определяется уровнем промерзания грунта. Фундамент должен лежать ниже этой глубины.
Схема обычная: до 15 см утрамбованного песка, 20 см битого кирпича и камня, 10 см щебня или галечника и слой бетона такой высоты, чтобы он возвышался над уровнем грунта на 15 см. Все слои обязательно утрамбовывают. Бетон усиливают арматурной сеткой: она размещается в верхних слоях, не доходя до открытой поверхности на 10 см. Размеры фундамента на 10–15 см превышают габариты печи.
После высыхания бетона фундамент гидроизолируют рубероидом.
Рекомендуют утеплить низ печи. Шведка устроена таким образом, что создает мощный, направленный вниз поток тепла. Чтобы его не терять, под основание печи укладывают несколько слоев базальтового картона. Более дорогой способ – выкладка самого нижнего ряда из шамотного кирпича.
Шведскую печь своими руками выкладывают по определенной схеме. Можно найти готовое описание для самых разных размеров.
1 и 2 ряд всегда сплошные. Кирпич – глиняный, укладывают со смещением и с обвязкой. Это основание обеспечивает прочность конструкции.
В 3 и 4 ряду формируют зольник и отверстия для чистки. Все они закрываются дверцами. Монтаж их одинаков: на скрученную стальную проволоку, которую закрепляют прямо в кирпичную кладку. С 5 ряда по чертежу начинают формировать топку. Ее выкладывают шамотным кирпичом, так как глиняный такой температуры не выдерживает. Параллельно монтируют духовку. Ее крепят так же как дверцы – замуровывают стальную проволоку между камнями.
В 6–9 ряду продолжают возводить топку. В 6 также закладывают дымоходный канал. Шамотный кирпич внутри топки и глиняный снаружи укладывают так, чтобы между ними оставался воздушный зазор. Это предупреждает деформацию стенок. Крепят топочную дверцу.
В 9 ряду кирпичи в дымоходном канале укладывают под углом. Нужную форму им придают болгаркой. Это обеспечивает вывод газов в дымоход. В 10 завершают монтаж топки, устанавливая горизонтальную перегородку, а в 11 фиксируют варочную плиту.
С 12 по 18 ряд по чертежу сооружают дымоходные каналы. Их поверхность должна быть максимально гладкой. Стенки тщательно выравнивают и заглаживают раствор. В 17 и 18 ряду ставят металлические уголки и опоры для перекрытия варочной камеры. Сюда выкладывают почти сплошной ряд кирпича.
С 19 до 28 сооружают верхнюю сушильную нишу и закладывают отверстия для чистки дымоходов с вьюшками, а в 27 – регулирующую задвижку.
На 29 уровне перекрывают дымовые каналы, оставляя только одно основное отверстие для дымохода. Закрывают и сушильную камеру.
В 30 ряду делают расширение, а в 31 возвращаются к первоначальным габаритам. Затем наращивают по прямой кирпичную трубу. Перекрытие этажа рекомендуют изолировать, чтобы избежать перегрева. На чердаке можно соединить кирпичный дымоотвод с металлическим.

Особенности конструкций И. В. Кузнецова

В основе работы лежит эффект естественного передвижения газов. Название колпаковых им присвоено по причине имеющихся внутри больших пустот в виде перевернутых колпаков. Полости располагаются вертикально, горизонтально, или стоят один над другим.

Нагретый дым поднимается, задерживается в куполе, опускается после постепенного остывания. Вся тепловая энергия переходит в кирпичную кладку, т. к. время контакта увеличивается за счет задержки горячего воздуха. Стенки колпака прогреваются равномерно, при этом один источник тепла или несколько располагаются под ним. Ограниченная полость создает эффект «вьюшки».

Конструктор в процессе опытных исследований улучшал топку печки, модернизировал процесс теплоснабжения, менял тип оборудования. В итоге устройство было доведено до совершенства, печь имеет высокую надежность, качество, отличается безупречным видом.

Монтаж своими руками

Монтаж печи проводится в три основных этапа:

Подготовительный;
Кладка первого уровня;
Кладка второго уровня.

Подготовительный этап

Сначала нужно собрать все необходимые инструменты и материалы для возведения печной системы. Для этого понадобится:

Лопаты (совковая и штыковая).
Армирующий прут из металла.
Опалубка.
Пленка из полиэтилена.
Цементный раствор (состоит из смеси песка цемента в соотношении соответственно 3:1, вода по требованию).
Песок.

Далее все действия выполняются поэтапно:

Сперва штыковой лопатой копается яма размерами 1,5×1 м, глубина примерно 0,8 м. Нужно стараться сделать края максимально ровными.
Низ ямы покрывается слоем песка толщиной 15 см. Так яму нужно оставить на срок до 2 дней. Это нужно для оседания песочного слоя. Такой метод помогает придать дополнительную устойчивость печи.
Опалубку можно сделать из старых ненужных досок, идеально — из фанеры.
Армирование выполняется стальным прутом средней или чуть меньше средней толщины (это некритично, так как нагрузки невелики).
Далее медленно и равномерно заливается раствор. Важным моментом является «помешивание» уже залитого раствора для предотвращения образования в нем пузырьков воздуха. Данное мероприятие позволит максимально увеличить надежность и долговечность фундамента.
