Способы плавления
Народные умельцы изобрели множество приспособлений для кустарного плавления драгоценных металлов. Современные Кулибины могут в домашних условиях сделать электрическую печь, расплавить золото в микроволновке, мангале, газосваркой, осадить золото путем электролиза, изготовить для плавления бензиновую, пропановую или кислородно-ацетиленовую горелку или даже решиться использовать для плавления газовую плиту.
Последний вариант я настоятельно не рекомендую, если только вы не хотите устроить пожар в собственном доме. К тому же золото, расплавленное на газовой плите, нагревается долго, неравномерно и смешивается с атмосферным воздухом. Такой сплав будет очень хрупким.
Среди нескольких популярных способов плавления в домашних условиях я выбрала для вас три, самых, на мой взгляд, надежных.
Горелкой
Самый доступный и быстрый способ для плавления небольших объемов солнечного металла. Понадобится газовый баллончик с туристическим газом (смесь бутана и пропана) или ацетиленом, и сама горелка, купить которую нетрудно в любом строительном магазине или заказать по интернету. Главное, чтобы агрегат имел достаточно высокий КПД. В паспорте устройства указана максимальная температура — сравните ее с температурой плавления золота.
В этом видео видно, что золотой слиток весом 15 г можно сплавить приблизительно за 5 минут даже в домашних условиях.
Расплавить золото можно с помощью бензиновой горелки. Она не уступает газовой, но чаще используется для ювелирной пайки готовых украшений.
С помощью самодельной печи
Тем, кто планирует заниматься плавлением регулярно, рекомендую приобрести ювелирную муфельную печь. А можно набраться терпения и изготовить такую печь своими руками в домашних условиях.
Плавильные печи бывают электрическими или на древесном угле. Как сделать такую печь – отдельная тема, скажу только, что для ее изготовления используют самые разные материалы: огнеупорные кирпичи, цементные плиты, стальные цилиндры разного диаметра, бочонки из-под пива из нержавеющей стали и другие, устойчивые к действию высоких температур материалы.
Микроволновкой
Да, в домашней микроволновой печи можно испечь для себя оригинальный золотой браслет! А если серьезно, то мощности в 1200 Ватт вполне достаточно, чтобы плавить драгоценные металлы. Способ подойдет тем, кто занимается ювелирным делом систематически: если вы используете свою микроволновку для плавления металлов хотя бы раз, пищу в ней готовить больше не получится.
Несколько важных моментов:
- Магнетрон в микроволновой печи должен располагаться сзади или сбоку — это основное условие.
- Глиняные тигли не подходят для условий микроволновой печи. Оптимальный тигель – графитовый.
- Для плавления нескольких граммов серебра потребуется около 8 минут. Чтобы расплавить 3 грамма золота, уйдет 12-15 минут.
Чтобы начать плавление драгоценных металлов в домашних условиях, потребуется удалить из СВЧ печи вращающийся диск и изготовить жаропрочную камеру из двух огнеупорных кирпичей.
Какой способ лучше
Каждый может выбрать для себя, какой именно способ ему больше подходит. Все зависит от целей плавления, рентабельности, наличия исходных материалов и бюджета. Для одноразовых операций в домашних условиях идеально подходит газовая горелка. Недорогая и эффективная, не требует времени на изготовление, плавит быстро и хорошо.
Печи хорошо подойдут тем, кто занимается плавлением регулярно. Из плюсов – минимальные потери, возможность контролировать температуру плавления. Но потребует определенных вложений.
Преимущества перед другими видами плавильных печей
Индукционные печи – не единственное изобретение, используемое для плавления металлов.
Есть ещё знаменитые мартены, домны и другие виды. Однако рассматриваемая нами печь имеет перед всеми остальными ряд неоспоримых преимуществ.
Печи, работающие на принципе индукции, могут быть довольно компактными, и их размещение не доставит никаких трудностей.
Высокая скорость плавки. Если другие печи для плавки металла требуют несколько часов только на разогрев, индукционная справляется с этим в несколько раз быстрее.
Коэффициент полезного действия лишь немного не достигает отметки в 100 %.
По чистоте расплава индукционная печь уверенно занимает первое место. В других устройствах приготовленная к расплаву заготовка непосредственно соприкасается с нагревательным элементом, что зачастую приводит к загрязнению. Токи Фуко нагревают заготовку изнутри, воздействуя на молекулярную структуру металла, и побочных элементов в неё не попадает.
Последнее преимущество просто необходимо в ювелирном деле, где частота материала повышает его ценность и уникальность.
Индукционные печи используют при плавке металлов принципиально иной метод нагрева. Благодаря этому, усовершенствовалась и технология плавки, расширились возможности переплавления металлов из лома.
Работа индукционных печей построена на принципе выделения тепла металлом при прохождении через него электрического тока. Таким образом, нагрев происходит не за счет тепловых волн, достигающих металла, а за счет превращения металлической массы в самостоятельный источник выделения тепла.
Для создания электромагнитного поля в печи используется индуктор. В связи с этим применяемый принцип плавки обозначается как индукционный нагрев. Индуктор входит в конструкцию плавильного агрегата.
Обязательное условие эффективной работы печи – продуманная система охлаждения. К печи необходимо одновременно подвести и электроснабжение для нагрева металлов, и воду для охлаждения самого индуктора.
При использовании индукционных печей значительно повышается удобство и качество плавки металлов. Под воздействием электромагнитного потока в расплавленной массе металла усиливается циркуляция.
Это способствует повышению однородности полученного в результате плавки металла.
Кроме того, плавильные печи, использующие принцип индукционного нагрева, дают на выходе металл с более высокими показателями и по чистоте, и по однородности.
Повышение качества металла дополняется снижением себестоимости всего процесса плавки. Достигается это за счет экономии электроэнергии, затрачиваемой на весь процесс переплавки металлов.
Высокий коэффициент полезного действия работы печей подобного типа — еще одно дополнительное условие, приводящее к снижению производственных затрат.
В настоящий момент в промышленности чаще используются индукционные печи высокой частоты.
Однако, среднечастотные печи также имеют свои преимущества. Они позволяют снизить расходы электроэнергии почти в два раза.
Индукционные печи среднего нагрева отличаются сжатым временным циклом плавки (от 40 до 45 минут). Это достигается за счет того, что значительно повышен предел допустимой мощности в таких печах.
При использовании печей этого типа расширяются и возможности усовершенствовать технологию плавки металлов. Например, для производства чугуна можно использовать отходы других производств (кузнечного, токарно-фрезерного, прокатного).
Полученный состав чугуна близок к идеальному. Это достигается за счет того, что печи средней частоты дают возможность активнее управлять химическим составом расплавляемого металла.
В целом преимущества использования индукционной переплавки металла повышаются за счет использования разных типов агрегатов.
Индукционные печи средней частоты создают дополнительные преимущества для использования этого метода плавки.
В настоящее время на российских предприятиях используется порядка 23 % индукционных печей. Еще 76 % приходится на газовые вагранки.
Широкомасштабное внедрение на производствах оборудования для индукционной плавки позволит значительно повысить эффективность всего процесса и его производительность, отразится на качестве получаемого металла.
Газовый горн
Газовый горн, сделанный своими руками, должен отличаться практичностью. Стенки его складываются из шамотного кирпича.
Порядок изготовления следующий:
- Ведется подготовка огнеупорного кирпича.
- Складываются стенки горна. Количество материала различное, в зависимости от сложности и размера корпуса.
- При помощи ножовки идет обработка поверхностей.
- Все элементы плотно подгоняются. Наличие щелей не допускается.
- В передней части устанавливается порог.
- Сзади прорезается прямоугольной формы отверстие. Оно служит как для вентиляции, так и для работы с длинными заготовками.
- Сбоку, под газовую горелку, вырезается отверстие соответствующего диаметра.
- Газовая горелка изготавливается из нержавейки. Это труба, заваренная с одного конца и с металлической сеткой на другом.
Такой горн имеет свои преимущества:
- Печь конструктивно проще, чем угольный горн.
- Простая подача топлива и несложная регулировка температуры.
- Небольшой вес.
- Невысокая себестоимость.
Существуют и другие разновидности газовых горнов, изготовленных из металла. Принципиальных различий между ними нет.
Рисунок 3: Чертеж горелки для газового горна
Печь для плавки алюминия своими руками
Как известно, алюминий часто используется самодельщиками, для изготовления различных самодельных деталей. Средняя температура плавления алюминия 650–660 ℃, поэтому этот металл можно плавить и в домашних условиях, отливать чушки и заготовки для деталей.
Процесс изготовления тигельной печи для плавки алюминия подробно представлен на фото.
Изготовление тигеля
В данном случае тигель для плавки алюминия будем делать из куска стальной трубы диаметром 320 мм и толщиной 5–6 мм. Вы же можете использовать отрезок стальной трубы другого диаметра, какой будет под рукой.
Далее необходимо кусок трубы доработать. В частности, потребуется приварить дно и носик, для того чтобы удобнее было выливать расплавленный металл. Дно будет сделано из листового металла такой же толщины, что и сама труба.
Носик тигля также очень просто сделать. Для этого вырезаем сначала треугольник в уголке 50 х 50 мм и такой по размерам треугольник в самой трубе, а потом соединяем все вместе при помощи сварки.
В верхней части тигля необходимо будет приварить две проушины для ручки и снизу — для крюка, чтобы можно было переворачивать тигель. В качестве проушин будем использовать обычные шестигранные гайки.
Ручку и крюк можно сделать из арматуры или стального кругляка подходящего диаметра — под диаметр проушин. После изготовления тигля можно уже приступать непосредственно к изготовлению самой тигельной печи.
В конструктивном плане тигельная печь немного отличается от обычных печей. Более того подача воздуха в ней осуществляется принудительно, при помощи компрессорной установки или вентилятора, — тогда как в обычных печах воздух идет самотеком.
Нужно отметить, что именно за счет принудительной подачи воздуха достигается высокая температура и большая интенсивность горения.
Изготовление печи
Основой печи будет металлическая бочка на 50 литров, которая обрезается болгаркой до нужной высоты.
Изнутри бочка выкладывается жаростойким (шамотным) кирпичом. Для кладки кирпича используется термостойкий клей, он показан на фото.
Болгаркой обрезаем бочку, затем выкладываем на дне бочки основание из шамотного кирпича и «бетонируем» вокруг высокотемпературным плиточным клеем.
Затем выставляем боковые стенки. Чтобы кирпич вставал максимально вплотную друг к другу желательно снять небольшие фаски.
Для принудительной подачи воздуха используются сразу четыре форсунки, которые находятся внутри самой бочки. Такая вот интересная система подачи воздуха изготовлена из медных трубок диаметром 28 мм и фитинговых соединений — для ее установки в четырех нижних кирпичах нужно сделать четыре отверстия под небольшим углом (сверху вниз) под трубки.
Вместо медных трубок можно также использовать обычные стальные, что, естественно, позволит удешевить всю конструкцию. В данном случае медные трубки использовались лишь потому, что они были в наличии и их нужно было куда-то пристроить.
Для подачи воздуха будут использоваться два фена — их мощности вполне достаточно для такой печи. После установки труб для подачи воздуха приступаем к заливке первого «этажа» кирпичей плиточным клеем.
Для кладки второго ряда используются уже половинчатые кирпичи, которые будут располагаться с небольшим наклоном.
Трубки для принудительной подачи воздуха будут находиться внутри самой бочки
Обратите внимание, что вес тигельной печи составляет примерно 200 кг. Поэтому если вы не хотите устанавливать ее конкретно на одном каком-то месте, то заранее сделайте из уголков и четырех колес подвижную опору
Осталось сделать ручку и крючок для тигля.
Используя одновременно ручку и крючок, очень удобно переливать расплавленный металл из тигля в форму. Вот и всё, самодельная печь для плавки алюминия готова!
Конструкция индукционной тигельной печи с алюминиевым корпусом
Плавильный узел
В конструкции плавильных узлов печей данного типа отсутствуют магнитопроводы, поэтому алюминиевый корпус не защищен от магнитного поля индуктора. Для исключения замыкания наведенных токов Фуко и расплавления, немагнитный алюминиевый корпус состоит из 2 половин, которые электрически разделены друг от друга в задней и передней части с помощью изолирующих проставок. Прочный алюминиевый корпус хорошо держит нагрузки при плавке и наклонах печи при разливке металла. Однако, он не выдерживает пролива на корпус металла плавки.
Внутри корпуса расположен индуктор из прямоугольной медной трубки с подводами для охлаждающей воды и клеммами для подключения электроэнергии. Сбоку алюминиевый корпус имеет приливы для крепления опорно-поворотного устройства, которое устанавливается на бетонное основание или стальную раму.
Поворот печи осуществляется с помощью электродвигателя и редуктора. Плавильщик управляет поворотом печи с пульта, установленного в удобном месте. В случае отказа электропривода, можно слить металл, вращая рукоятку аварийного наклона печи.
В верхней части корпуса имеется площадка с полостью для футеровки сливного носка.
В нижней части корпуса имеется набивная подина, на которую устанавливается или набивается тигель. Контроль толщины тигля производят визуально или с помощью сигнализатора проедания тигля.
Тигли можно использовать как набивные, так и готовые. Но на большие веса плавки, тигли, как правило, набивают. Для черных металлов применяют тигли из кварца, для цветных металлов графитосодержащие. Набивка тиглей это особое искусство, от этой операции очень сильно зависит компания тигля. Это срок его эксплуатации, измеряемый в количестве плавок. Прочитать о набивке из современных материалов вы можете здесь и в Мосиндуктор — Статьи
Тиристорный преобразователь частоты ТПЧ
Шкаф тиристорного преобразователя частоты (ТПЧ) выполнен из листовой стали, на передней панели находятся органы управления. Шкаф не защищен от цеховой пыли, поэтому нуждается в периодической очистке. Для защиты от пыли главная плата управления помещена в коробку, которая закрывается на ключ.
При вводе в эксплуатацию тиристорный преобразователь частоты нуждается в настройке специалистами компании поставщика. Мы вводим индукционные плавильные печи в эксплуатацию только после проведения пусконаладочных работ нашей сервисной службой.
ТПЧ выполнен по схеме регулируемого выпрямителя с последующим инвертированием. Плата управления сконструирована с применением современных цифровых технологий, и отвечает не только за управление, но и за защиту силовой электроники от таких факторов как перенапряжение, замыкание индуктора, срыв инвертирования, снижение давления охлаждающей жидкости, пропадание одной фазы и т. п.
По отзывам наших клиентов тиристорный преобразователь частоты данного класса очень универсальный и хорошо подходит для питания печей российского производства.
Конденсаторная батарея
Конденсаторная батарея представляет собой набор водоохлаждаемых среднечастотных электротермических конденсаторов большой емкости с металлической оболочкой. Конденсаторные банки установлены на металлическую раму и соединены между собой медными шинами. Конденсаторы размещаются в металлическом корпусе и оборудованы вводами — выводами воды и шинами для подключения электрического среднечастотного тока. На печах данного типа применяется параллельный колебательный контур. Резонанс токов приводит к тому, что токи, текущие от конденсаторов к печи в четыре раза мощнее токов идущих от генератора к конденсаторной батарее. Следите за тем, что бы охлаждаемые тоководы не проходили близко с металлическими конструкциями или металлическим полом. Невыполнение этого правила, приводит к перегоранию охлаждаемых тоководов.
Система охлаждения
Мы рекомендуем применять для охлаждения индукционных печей данного типа только двухконтурные градирни.
Они отличаются высокой удельной мощностью охлаждения на единицу цеховой площади. Имеют раздельные контуры охлаждения печи. Экономят дистиллированную воду и имеют большое количество реальных преимуществ перед любыми другими системами охлаждения. Подробнее>>>
Двухконтурные градирни могут устанавливаться в цеху или на улице. В зимнее время в градирни, установленные на улице, заливают антифриз и используют для охлаждения только первый контур.
Разновидности тиглей
Что же такое тигли? Тигли — это ёмкости из огнеупорного материала, в которых посредством нагрева до определенной температуры производится плавка металлов. Для изготовления тиглей принято использовать следующие материалы: чугун, керамика и графит.
Керамические тигли считают самым оптимальным вариантом для производства различных сплавов, в особенности на основе палладия, так как при использовании этих материалов не происходят каких-либо изменения в составе самого вещества. Только в керамических тиглях, вы можете уверенно расплавлять различных неблагородные металлы и сплавы на основе кобальта, хрома и молибдена.
Графитовые тигли в свою очередь имеют более высокую стойкость к окислению и более долгий срок службы. Этот вид тиглей является универсальными для плавки любых металлов, но особенно они хороши для цинковых сплавов и латуни, а также напрямую для использования в индукционных печах. Графитовые тигли безупречно справляются с плавлением и тепловой выдержкой алюминия в электропечах при температуре до 800°С.
Графитовые тигли наиболее часто используют для литья золота, и прочих драгоценных металлов.
Тиглями из чугуна в производстве пользуются не так часто, они имеют достаточно узкую специальность и имеют целый ряд недостатков: недостаточно высокая температура плавленья, высокая реактивность, способность к окислению, и взаимодействию с другими элементами, короткий срок службы. Но с другой стороны, чугун имеет один весомый плюс: он дешевый и доступный. Вот почему при монтаже нашей самодельной тигельной печи мы будем использовать именно этот материал.
Тигельная печь своими руками: пошаговая инструкция
Если предстоит периодически плавить до 3 кг лома, будет достаточно производительности агрегата, сложенного из печного кирпича.
Материалы и технология
- 20-25 красных кирпичей;
- решетку-гриль;
- изоленту;
- фен и отрезок трубы, подходящий под диаметр его сопла;
- консервную банку с высокими толстыми стенками;
- стальную проволоку;
- уголь (понадобится для розжига).
Кирпичи закладываются в основу корпуса, они служат огнеупорной защитой агрегата. Тигель в этом случае – консервная банка, с противоположных сторон верхней ее части выполняют 2 отверстия и пропускают через них стальную проволоку. Эта импровизированная ручка поможет вытащить из печи емкость со сплавом.
Для подачи воздуха домашние мастера используют фен, включенный в «холодном» режиме, к нему приматывают с помощью изоленты отрезок трубы, конструкция превращается в импровизированный воздуховод.
Схема такой тигельной печи для плавки алюминия предельно проста, ее можно выполнить и без специфических навыков. При изготовлении нельзя использовать расходные материалы, имеющие цинковое покрытие: в процессе использования могут выделяться токсичные пары.
Сборка кирпичного колодца
Первый ряд выкладывается в виде прямоугольного контура, внутреннее отверстие должно иметь такие параметры, чтобы в него поместился целый кирпич. Следующий ряд выполняется аналогично, но на одной стороне два кирпича должны образовать коридор, в который будет поступать кислород, с габаритами, соответствующими описанному выше воздуховоду.
Кирпичи в основе корпуса служат огнеупорной защитой печи
Сверху устанавливается решетка-гриль, если ее нет, можно воспользоваться металлической пластиной или крышкой с отверстиями.Решетку фиксирует третий ряд кирпичей, здесь уже не нужно оставлять проем для воздуховода.
Заготовку из фена и трубы подводят к соответствующему кирпичному ряду, включают воздуховод только после того, как насыпанный на решетку уголь будет растоплен. Интенсивность горения можно менять, переключая рычажок режимов фена. Тигель подвешивают на крайнюю кладку за проволоку, при необходимости ее можно дополнительно зафиксировать с помощью 2 кирпичей. Когда банка разогреется и слегка покраснеет, в нее можно загрузить алюминиевый лом.
Подобная печь проста в устройстве, работа с ней не вызовет затруднений. После того, как металл расплавится, тигель аккуратно вынимают, держа за проволоку. Чтобы избежать при этом ожогов, рекомендуется использовать огнеупорные перчатки. Нужно заблаговременно убедиться в том, что все используемые компоненты не имеют в составе токсичных веществ. В процессе эксплуатации также нужно следить, чтобы в емкость не попадали брызги воды.
Ювелирные изделия, другие предметы из меди или с элементами меди получили широкое распространение во всем мире. Найти ее у себя дома, в металлоломе не составит труда. Применений для этого металла масса. Нередко, чтобы добиться поставленной цели необходимо расплавить медь, причем сделать это в домашних условиях. Процедура довольна проста, если знать ее характеристики и температуру плавления.
Принцип действия
Нагрев и плавка металлов в индукционных печах происходят за счет внутреннего нагрева и изменения кристаллической решетки металла при прохождении через них высокочастотных вихревых токов. В основе этого процесса лежит явление резонанса, при котором вихревые токи имеют максимальное значение.
Чтобы вызвать протекание вихревых токов через расплавляемый металл, его помещают в зону действия электромагнитного поля индуктора — катушки. Она может иметь форму спирали, восьмерки или трилистника. Форма индуктора зависит от размеров и формы нагреваемой заготовки.
Катушка индуктора подключается к источнику переменного тока. В производственных плавильных печах используют токи промышленной частоты 50 Гц, для плавки небольших объемов металлов в ювелирном деле используют высокочастотные генераторы, как более эффективные.
Как сделать печь для плавки металла?
Создание небольшого агрегата, позволяющего расплавить несколько килограмм алюминиевого лома — задача несложная. Для выкладки печи на садовом участке потребуются следующие материалы:
- красные кирпичи — 20—25 шт.;
- высокая консервная банка — 1 шт.;
- гриль-решётка — 1 шт.;
- сушильный фен — 1 шт.;
- кусок трубы, по диаметру подходящий к выходному отверстию фена — 1 шт.;
- моток изоленты;
- отрезок стальной проволоки длиной 30—50 см;
- уголь для розжига (количество зависит от того, сколько алюминия нужно расплавить).
Кирпичи будут являться одновременно и корпусом, и огнеупорным покрытием печи, консервная банка выполнит роль тигля. В верхней части банки делаются два отверстия напротив друг друга, и через них продевается проволока. За неё можно будет поднять и вытащить тигель с расплавом из печи. Воздух будет подаваться от включённого в режиме холодного воздуха фена. К выходному отверстию фена необходимо скотчем или изолентой примотать кусок трубы — это и будет воздухопровод.
Такая простая схема печи удобна тем, что инструментов для её создания фактически не требуется, все выполняется руками.
Важно! Не использовать для печи элементы с цинковым покрытием, т. к
при плавке алюминия будут выделяться токсичные пары цинка.
Тигельная плавильная печь для плавления цветных металлов и золота слитки высокочастотная УПВ-16/50
| п/п | Характеристика | Ед. изм. | Количество |
| 1 | Потребляемая мощность | кВт | 16 |
| 2 | Емкость тигля (по меди) | кг | 50 |
| 3 | Время выхода на режим | мин | 35 |
| 4 | Время плавки при заполнении тигля на 50% | мин | 30 |
| 5 | Расход воды для охлаждения | л/ч | 20-100 |
| 6 | Габаритные размеры генератора | мм | 580х760х410 |
| 7 | Габаритные размеры печи | мм | 900х900х800 |
| 8 | Общий вес | кг | 220 |
| п/п | Комплект поставки | Ед. изм. | Количество |
| 1 | Генератор ВБГ-16 | шт | 1 |
| 2 | Устройство плавильное УП-50 | шт | 1 |
| 3 | Пульт управления | шт | 1 |
| 4 | Шланг резиновый | шт | 3 |
| 5 | Изложница №3 СЧ-20 | шт | 1 |
| 6 | Носик графитовый НГ-2 | шт | 1 |
| 7 | Тигель АА-50 | шт | 1 |
| 8 | Войлок каолиновый | кг | 5 |
| 9 | Стекло жидкое | л | 2 |
| 10 | Шамот дробленный | кг | 5 |
| 11 | Захват изложницы | шт | 1 |
| 12 | Крышка тигля | шт | 1 |
Шаг 2: Делаем тигель

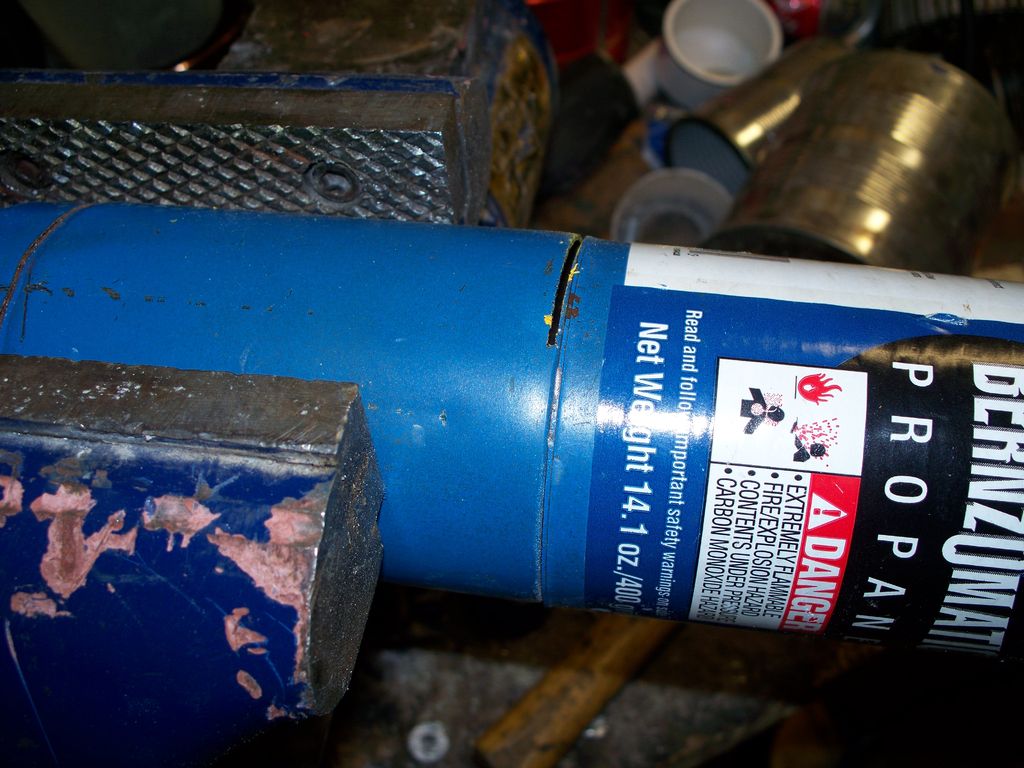

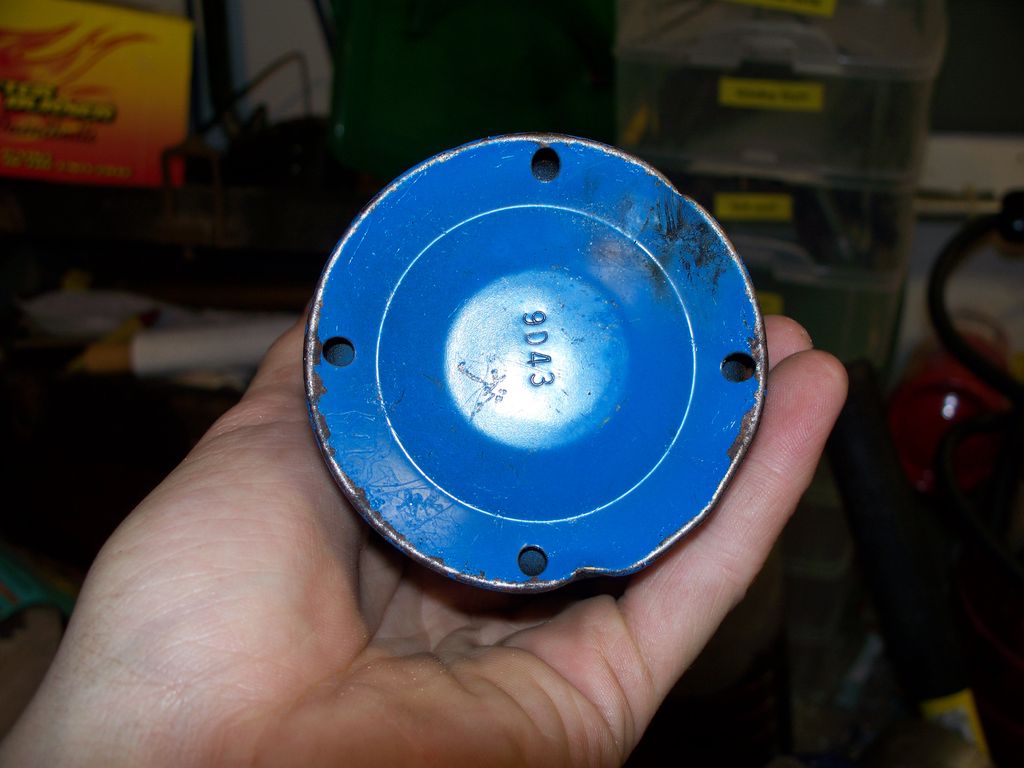

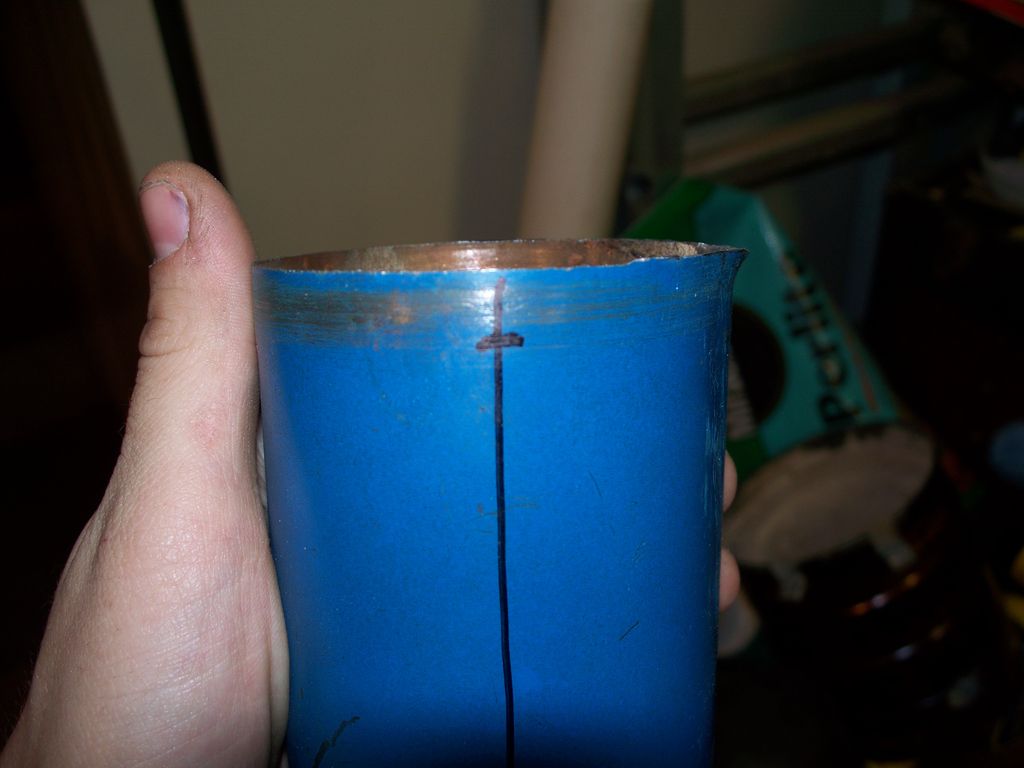

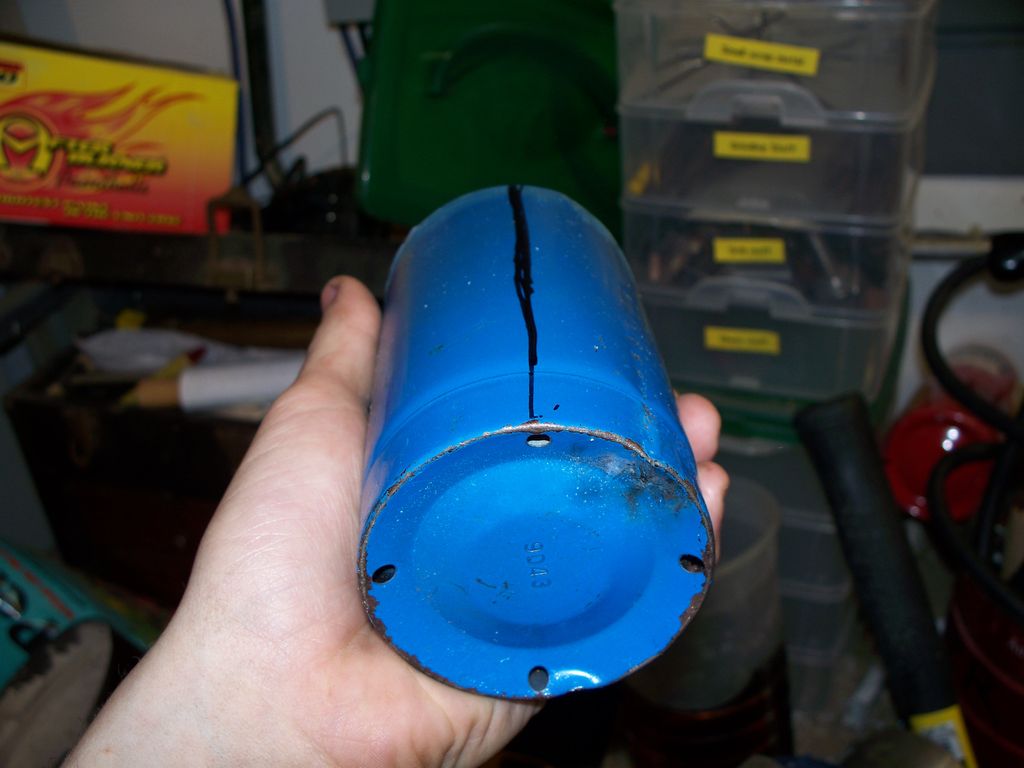

Итак, я взял пустой газовый баллон и зажал его в тисках. Ножовкой я обрезал его по сварному шву и срезал края. Если вы посмотрите на дно, вы увидите 4 отверстия. Используйте маркер, чтобы разметить линии на уровне с ними.

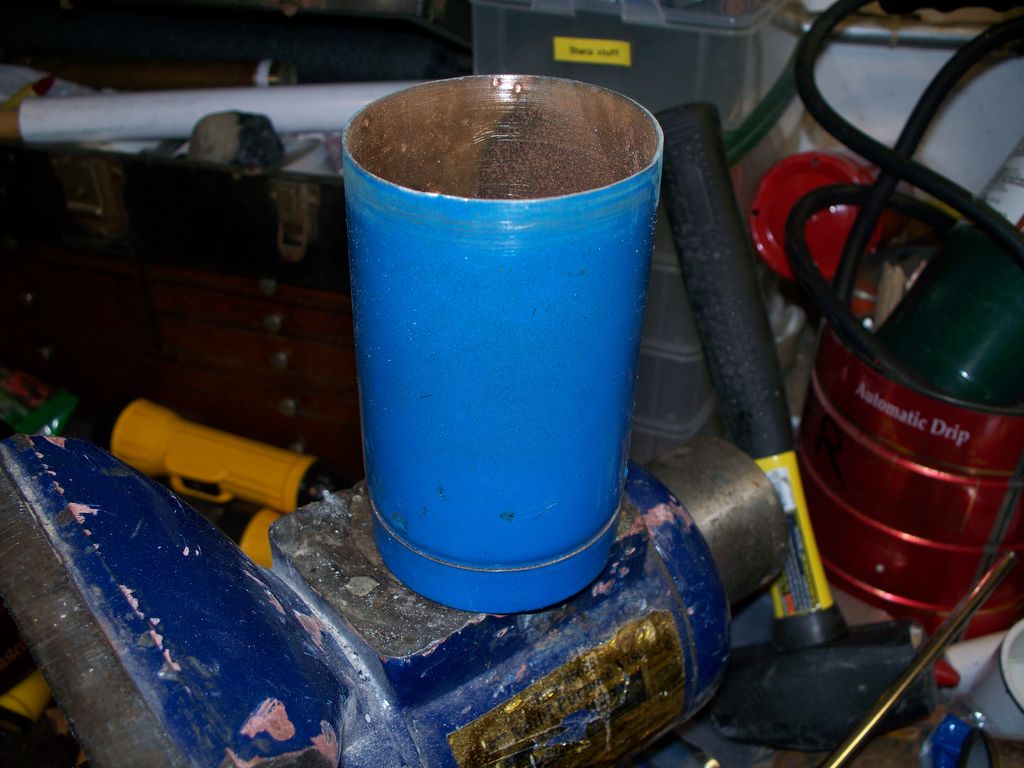

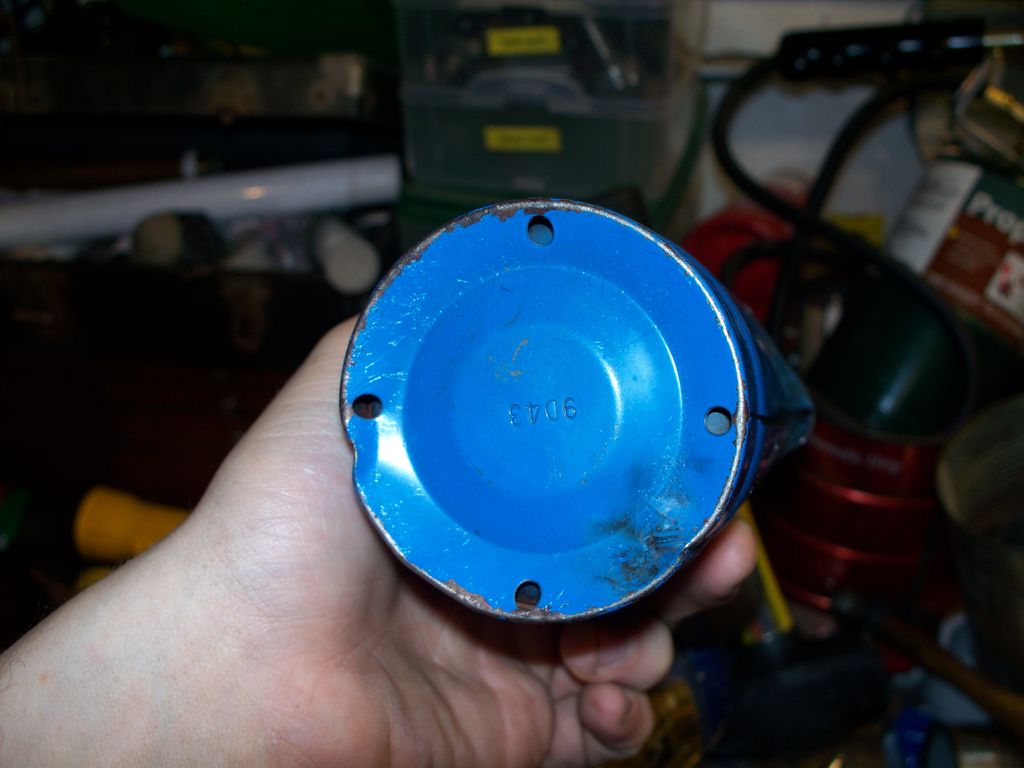

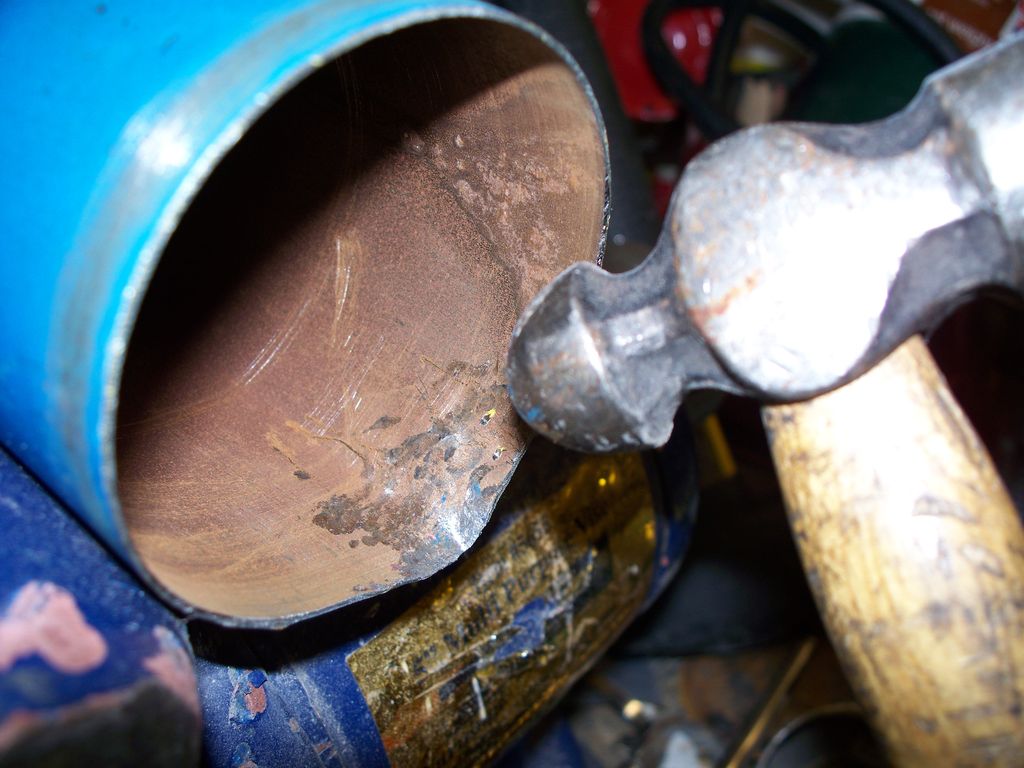

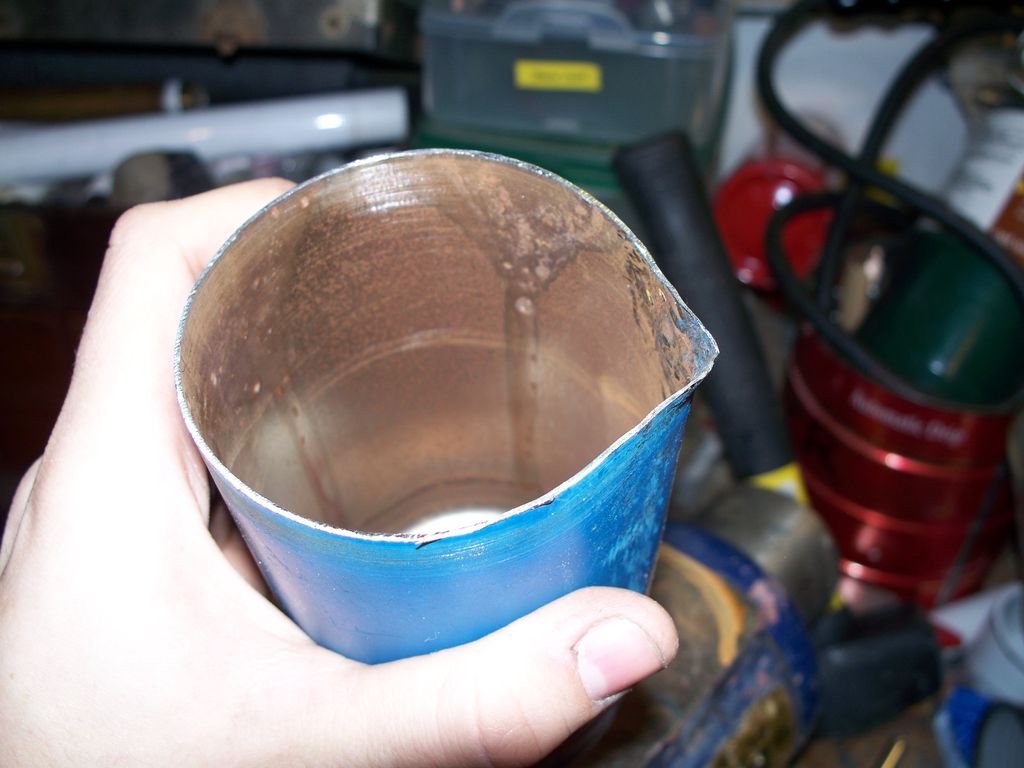

Молотком отбейте металл там, где находится линия. Таким образом появится носик. (это может быть сложно, однако, когда носик будет готов, заливка станет в разы проще).

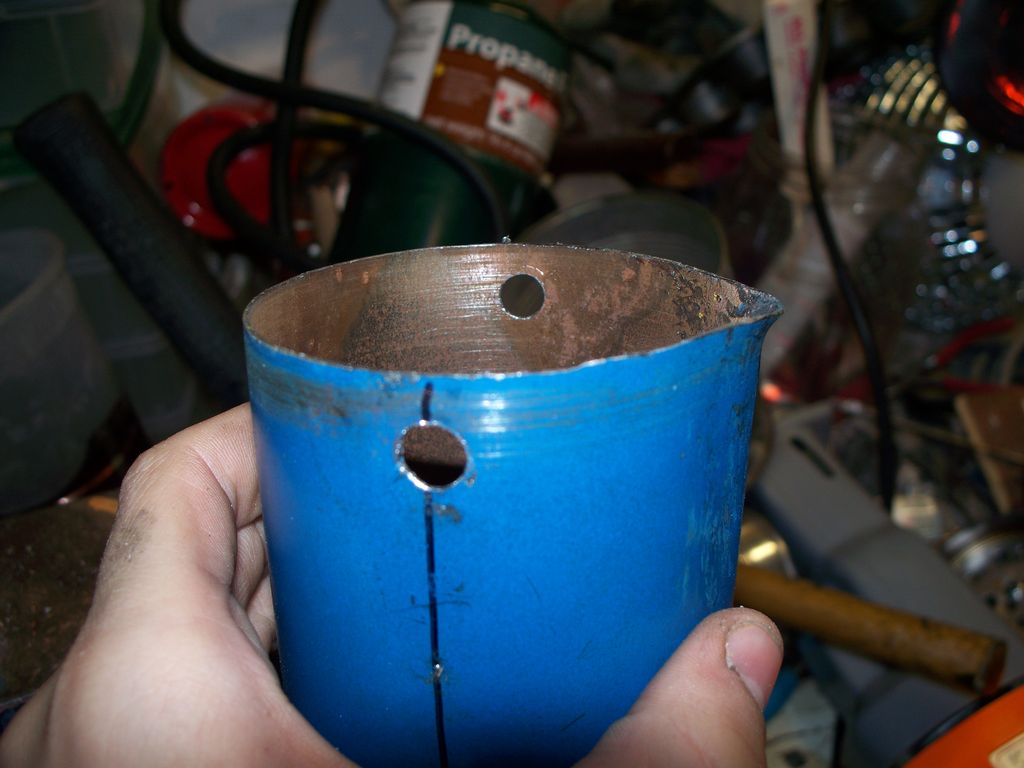

Теперь нарисуйте линии вверх по бокам от отверстий, находящихся около носика. Отступите 6 мм сверху, отметьте линию и просверлите ее с обеих сторон. Я использовал дрель, но можно было использовать любой другой сверлильный инструмент. Убедитесь, что отверстия соответствуют размеру металлического стержня.

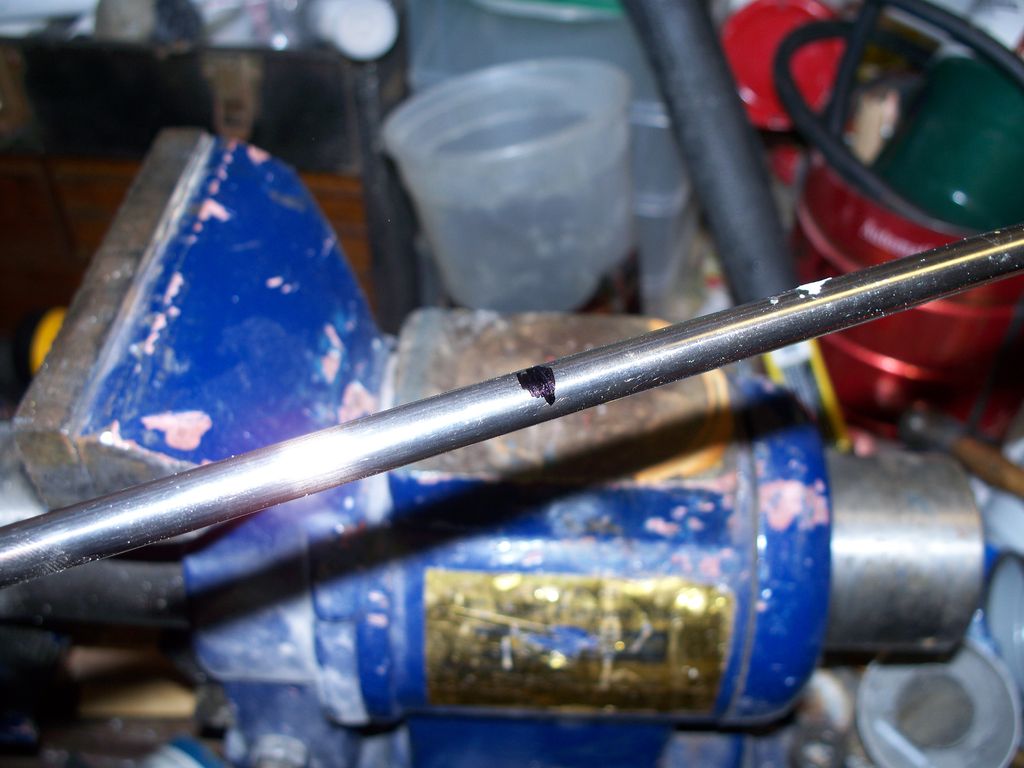

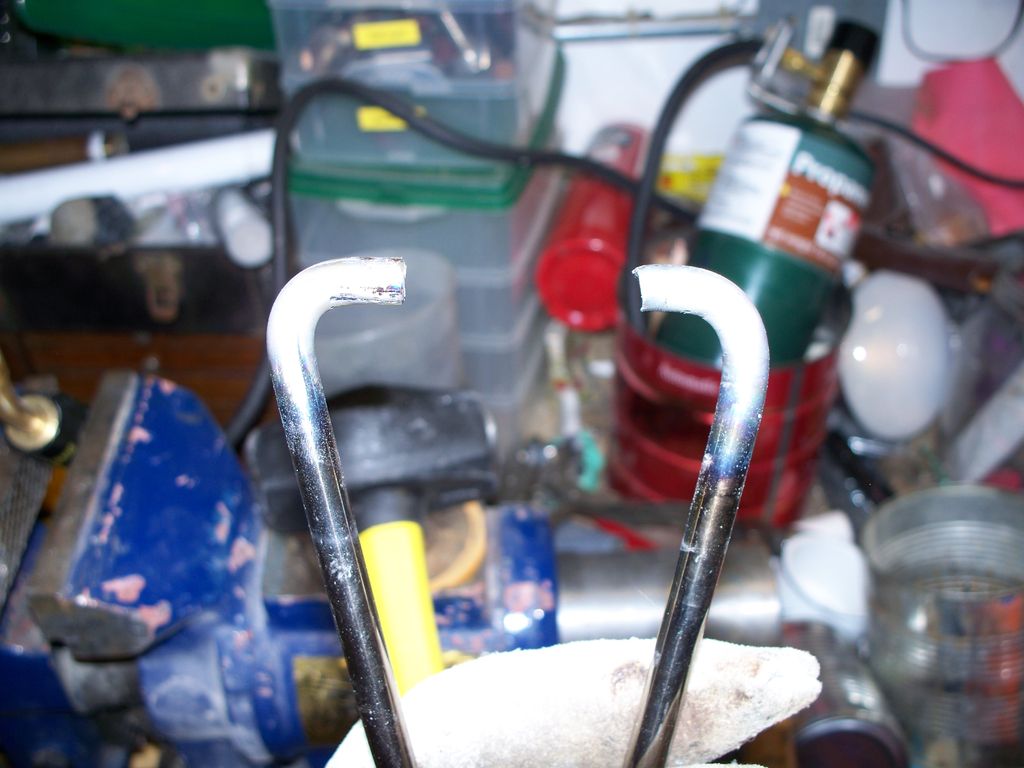

Наденьте пару кожаных рабочих перчаток. Теперь отметьте центр стержня. Нагрейте его над горелкой. Когда металл станет красным, согните его пополам, чтобы сделать острый угол. (см. рисунок)

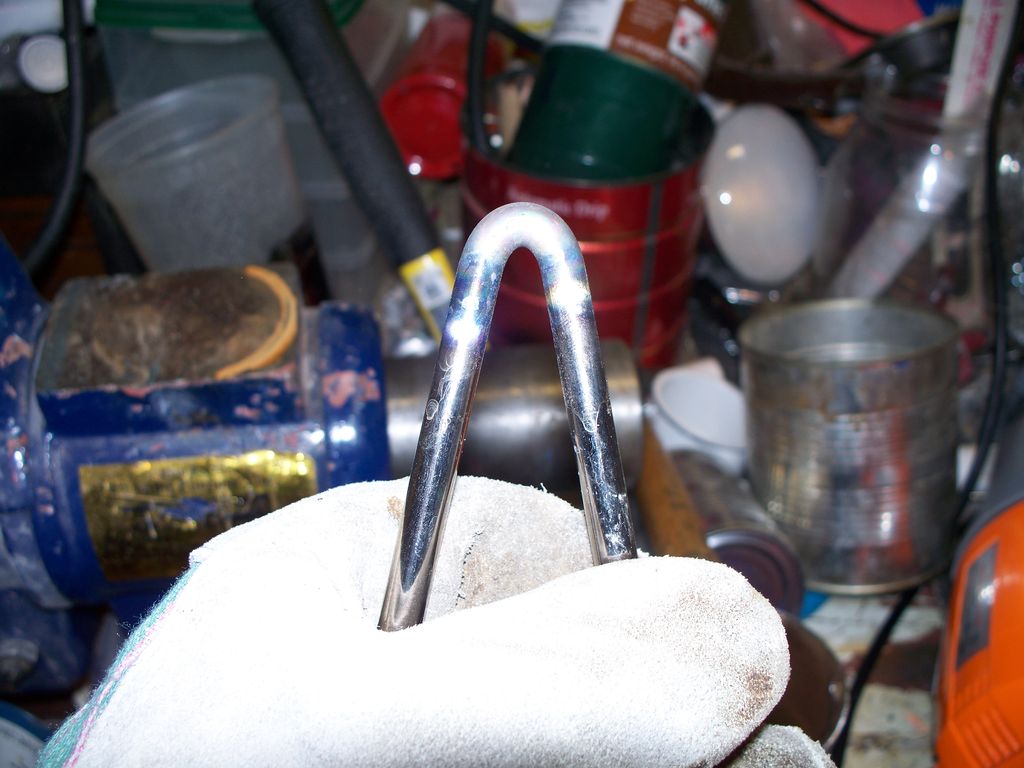

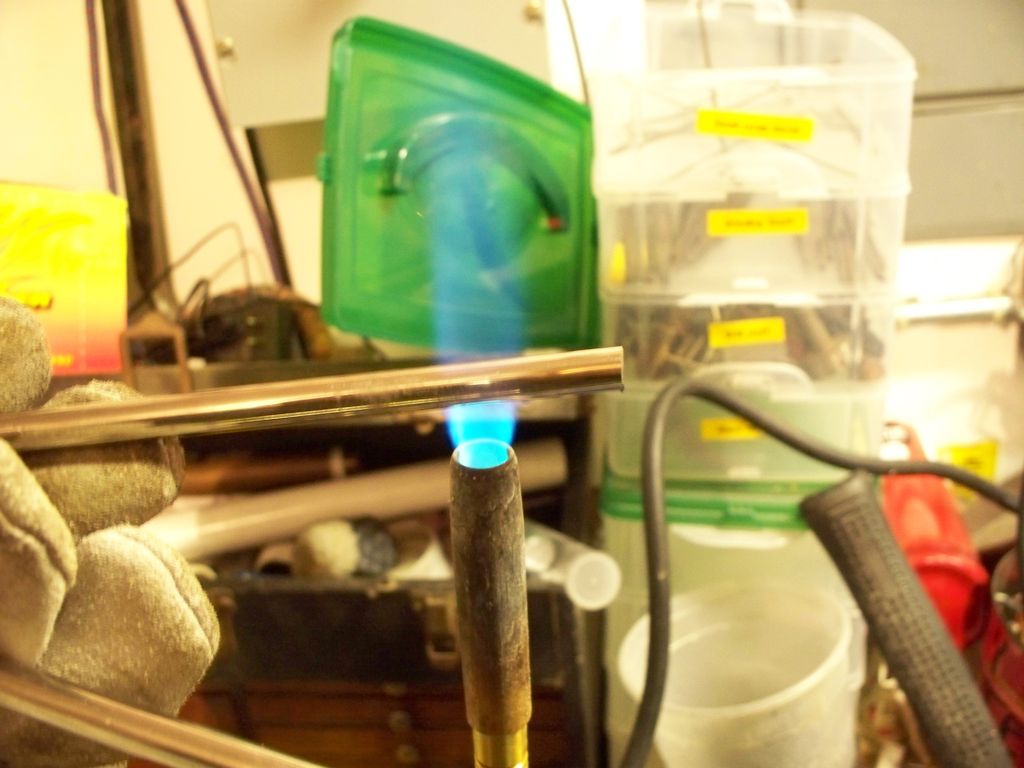

Окуните металл в воду и нагрейте концы по одному. Согните их, чтобы они смотрели друг на друга. Окуните концы в воду и повторно нагрейте центральный изгиб. Отклоните его и разверните так, чтобы концы, которые вы согнули, входили в отверстия в пропановом баке.

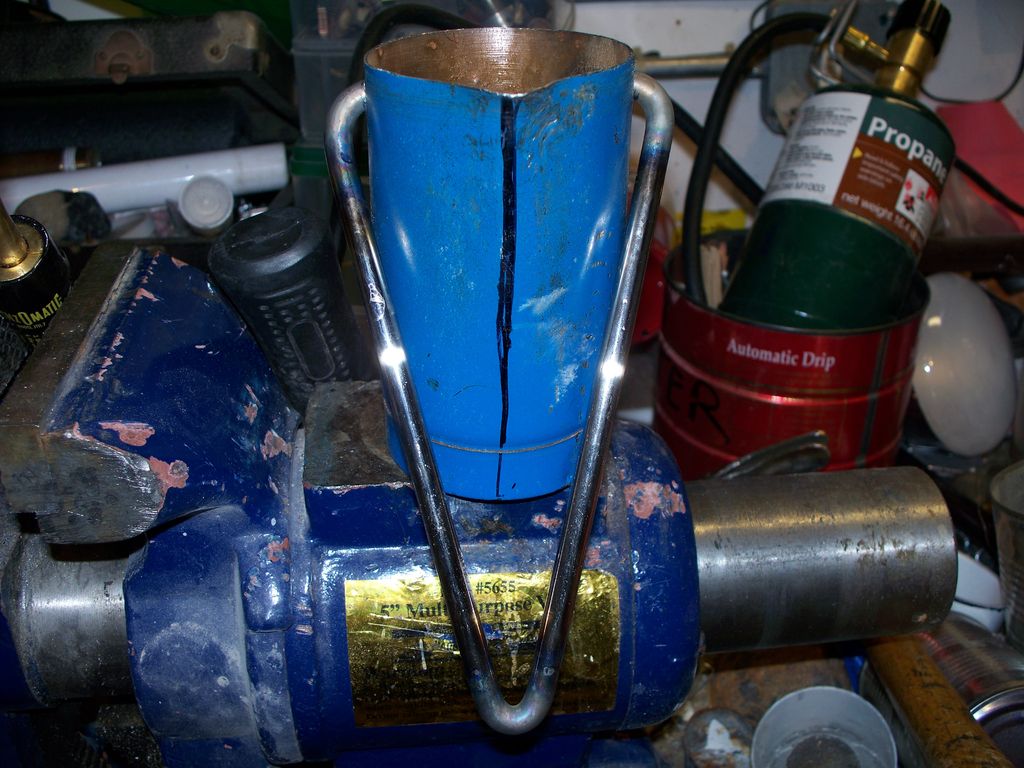

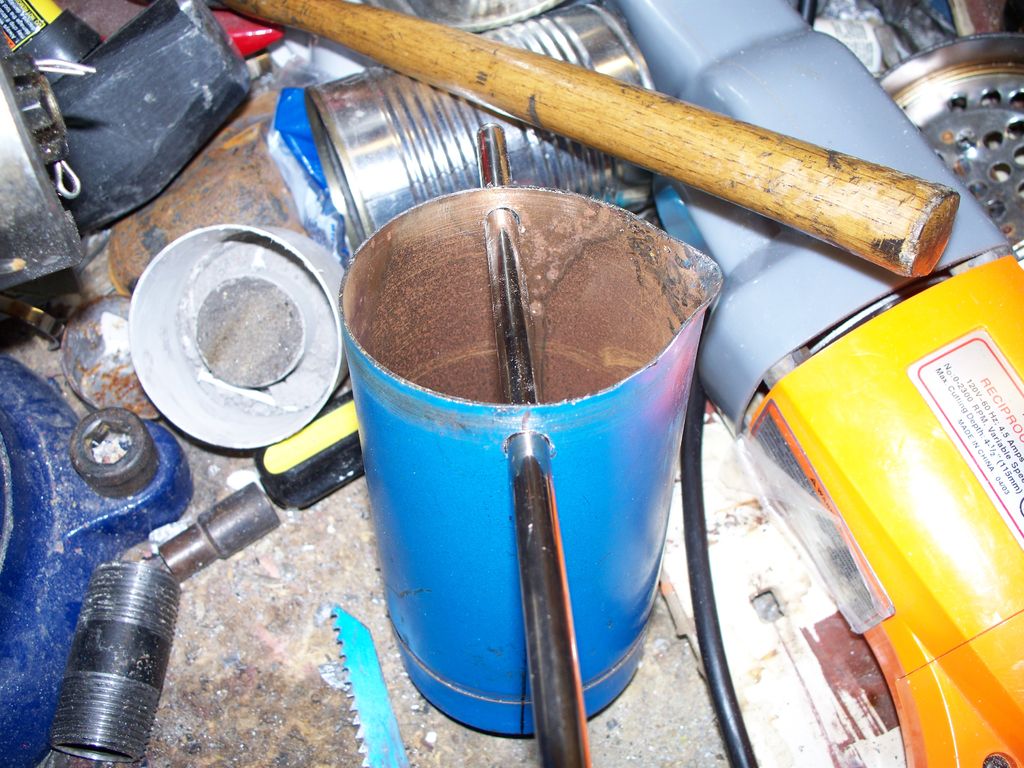

Охладите центральный изгиб и убедитесь, что ваша новая рукоятка свободно перемещается в отверстиях. Теперь у вас есть отличный тигель.
Как сделать печь для плавки металла?
Создание небольшого агрегата, позволяющего расплавить несколько килограмм алюминиевого лома — задача несложная. Для выкладки печи на садовом участке потребуются следующие материалы:
- красные кирпичи — 20—25 шт.;
- высокая консервная банка — 1 шт.;
- гриль-решётка — 1 шт.;
- сушильный фен — 1 шт.;
- кусок трубы, по диаметру подходящий к выходному отверстию фена — 1 шт.;
- моток изоленты;
- отрезок стальной проволоки длиной 30—50 см;
- уголь для розжига (количество зависит от того, сколько алюминия нужно расплавить).
Кирпичи будут являться одновременно и корпусом, и огнеупорным покрытием печи, консервная банка выполнит роль тигля. В верхней части банки делаются два отверстия напротив друг друга, и через них продевается проволока. За неё можно будет поднять и вытащить тигель с расплавом из печи. Воздух будет подаваться от включённого в режиме холодного воздуха фена. К выходному отверстию фена необходимо скотчем или изолентой примотать кусок трубы — это и будет воздухопровод.
Такая простая схема печи удобна тем, что инструментов для её создания фактически не требуется, все выполняется руками.
Важно! Не использовать для печи элементы с цинковым покрытием, т. к
при плавке алюминия будут выделяться токсичные пары цинка.
План установки кирпичного колодца
- Выкладывается один ряд кирпичей в виде прямоугольного колодца. Внутренние габариты отверстия должны составлять примерно длину и ширину одного кирпича. На одной из сторон два кирпича выкладываются так, чтобы образовать коридор для воздуховода. Ширина коридора равна диаметру трубки для подачи воздуха.
- На выложенный ряд устанавливается решётка. Вместо решётки от гриля можно использовать любую металлическую крышку или пластину с отверстиями для подачи воздуха.
- На решётку выкладывается второй ряд кирпичей, уже без зазора для воздуховода.
Фото 1. Законченный кирпичный колодец для плавильной печи. Края усилены металлическими полосами, видно отверстие воздуховода.
- Создаётся воздуховод. К фену скотчем или изолентой приматывается кусок трубы. Для обеспечения прочности конструкции место соединения оборачивается плотной бумагой, а потом соединяется клейкой лентой. Изолента — более эластичный материал по сравнению со скотчем, поэтому работать с ней удобнее. Также скотчем на фене фиксируется кнопка подачи холодного воздуха. Готовый механизм подводится к нижнему ряду кирпичей.
- В печной колодец на решётку насыпается и растапливается уголь для розжига. Включается фен, который активизирует процесс горения.
Совет. Интенсивность подачи воздуха можно регулировать, изменяя режим работы фена, а также расстояние между трубой и окном для воздуховода.
- Консервная банка устанавливается на верхний ряд кирпичей за продетую в неё проволоку. Подобно котелку над костром, она висит над решёткой.
- После растопки печи и установки тигля третьим рядом кладутся ещё два кирпича так, чтобы из прямоугольного отверстия получить квадратное. Это зафиксирует банку внутри корпуса и быстрее разогреет печное пространство.
После разогрева банки в неё можно загружать лом для переплава. Признаком прогрева банки служит её покраснение.
Важно! Плавить алюминий рекомендуется в подогретом тигле. При загрузке холодного лома в холодную банку больше вероятность того, что ёмкость прогорит, и алюминий вытечет из банки прямо на уголь
Принцип устройства и работы такой печи очень прост и не вызывает трудностей. Однако всегда стоит помнить о технике безопасности:
- работать в огнеупорных перчатках;
- избегать попадания воды в расплав;
- не использовать материалы, содержащие токсичные вещества.
Как сделать графитовый тигель
Ёмкость этой категории имеет множество достоинств:
- низкая общая масса;
- сопротивляемость горячим сплавам;
- хорошие показатели теплопроводности;
- с ростом температуры увеличивается прочность.
Если идти лёгким путём, то можно взять графитовый стержень, и тигель практически готов. Остаётся только приделать дно.
Графитовые тигели различных размеров
Если необходимой трубки не найдётся, всё можно выполнить при помощи двух формочек разных размеров, которые вставляются одна в одну, а свободное пространство позволит придать нужные размеры. Первоначально нужно засыпать мертель в свободную тару, и жалеть его не следует. Дело в том, что порошок будет утрамбовываться и оседать. Далее добавляется жидкое стекло (около 15 мл.) и всё тщательно перемешивается. Смешанную массу рекомендуется поместить в большой контейнер цилиндрической формы (можно использовать пластиковый стаканчик) а маленьким продавить отверстие, оставив дно достаточно толстым.
В итоге выйдет сосуд, которому даётся время на высыхание. В этом случае также потребуется термическая обработка, благодаря которой удалятся излишки жидкости. Если все действия прошли верно, то будет качественный графитовый тигель, сделанный своими руками.
