Печь для бани из камазовских дисков

Как сделать печь для бани из дисков грузового автомобиля своими руками

Традиционно для банной печи используют кирпич, но народные умельцы приспособились выполнять эту конструкцию из подручных материалов. Что делать, если кирпича нет под рукой, а вот готовый вариант из стали или чугуна приобрести дорого? Как ни странно, эксперты рекомендуют сделать печь в баню из дисков.

• Особенности будущей конструкции
• Устройство
• Принцип работы
• Выбор колесных дисков
• Расходные материалы
• Инструменты
• Инструкция по изготовлению
• Расчет и обустройство фундамента
• Защита стен и потолка
• Изготовление конструкции
• Обустройство дымохода
• Вывод трубы
• Особенности эксплуатации
• Вывод

Буржуйка для бани из аксессуаров для колес

Буржуйка для бани из аксессуаров для колес имеет некоторые отличия от других печей. В частности, в ней необходимо организовать емкость для воды. Для создания верхней камеры понадобятся два колесных диска. У них нужно вырезать центральные крепежные пластины посредством болгарки. Остаются только ободки

Важно понимать, что в этом баке будет происходить нагрев воды, поэтому важно добиться герметичности. Оба ободка укладывают друг на друга и сваривают между собой. Сверху готовый бак нужно закрыть подвижной заслонкой или металлической крышкой

Можно побеспокоиться о безопасности и наглухо приварить изделие, оставив маленькое раздвижное отверстие для наливания воды. Осталось сделать только дно камеры, для которого понадобится металлическая пластина

Сверху готовый бак нужно закрыть подвижной заслонкой или металлической крышкой. Можно побеспокоиться о безопасности и наглухо приварить изделие, оставив маленькое раздвижное отверстие для наливания воды. Осталось сделать только дно камеры, для которого понадобится металлическая пластина.

Это важно! На этом этапе следует проверить конструкцию на герметичность. Для этого бак наполняют водой и осматривают его на предмет протечки

Особое внимание следует уделять прорезям под трубы и швам. При наличии протечки следует обязательно слить воду, высушить бак, а затем устранить щели сваркой. Теперь можно приступать к разработке каменки

Для этого нужно взять два оставшихся колесных диска и вырезать из одного из них сердцевину. Оба изделия устанавливаются друг на друга и свариваются так, чтобы ступица целого диска оказалась посередине. Она будет выполнять функцию своеобразной обрешетки. Сверху полученной емкости нужно насыпать камни. Нижняя часть конструкции станет верхней частью топки

Теперь можно приступать к разработке каменки. Для этого нужно взять два оставшихся колесных диска и вырезать из одного из них сердцевину. Оба изделия устанавливаются друг на друга и свариваются так, чтобы ступица целого диска оказалась посередине. Она будет выполнять функцию своеобразной обрешетки. Сверху полученной емкости нужно насыпать камни. Нижняя часть конструкции станет верхней частью топки.

Желательно отдавать предпочтение камням округлой формы, например диабазу, перидотиту, базальту, жалдеиту, дуниту или габбро-диабазу. Однако подобный материал стоит достаточно дорого. Альтернативный вариант — поискать камни у водоемов. Отдавать предпочтение стоит породам темного цвета, которые имеют неслоистую структуру и хорошую закалку солнцем и влагой.

Далее нужно организовать качественный фундамент. Он должен быть не только прочным, но и огнеупорным. Отлично подходит армированная бетонная стяжка, которую сверху дополнительно облицовывают огнестойким кирпичом. Приступать к созданию нижней части будущей банной печи нужно только после того, как основание просохнет. В это время нужно подготовить красные термостойкие кирпичи (приблизительно 60 штук для конструкции с кладкой 62х62 см). Кирпичи следует уложить квадратом, скрепляя глиной, разведенной водой. Обязательно нужно оставить полость для поддувала, а также отверстие для дверцы. А сверху кладки нужно монтировать решетку колосника.

Осталось только собрать все части конструкции воедино. Металлическую часть нужно соединить с кирпичной, а топку и поддувало закрыть изготовленными дверцами. Далее следует приварить второй отрез трубы к центральному отверстию ступицы и сшить его с верхней частью дымохода (мы проводили его через водяной бак). Потом нужно уложить снизу крупные или средние, а сверху каменки мелкие камешки.

В отдельных случаях возникает необходимость в том, чтобы укрепить конструкцию. В этом помогут металлические швеллеры, которые нужно приварить под небольшим углом к водяному баку и каменке. Саму трубу осталось вывести в дымоход, который обязательно должен быть обложен огнеупорным кирпичом, и закрыть заслонкой. Огромным достоинством такой самодельной печи можно назвать то, что она способна нагреть среднюю по габаритам парную всего за один час.

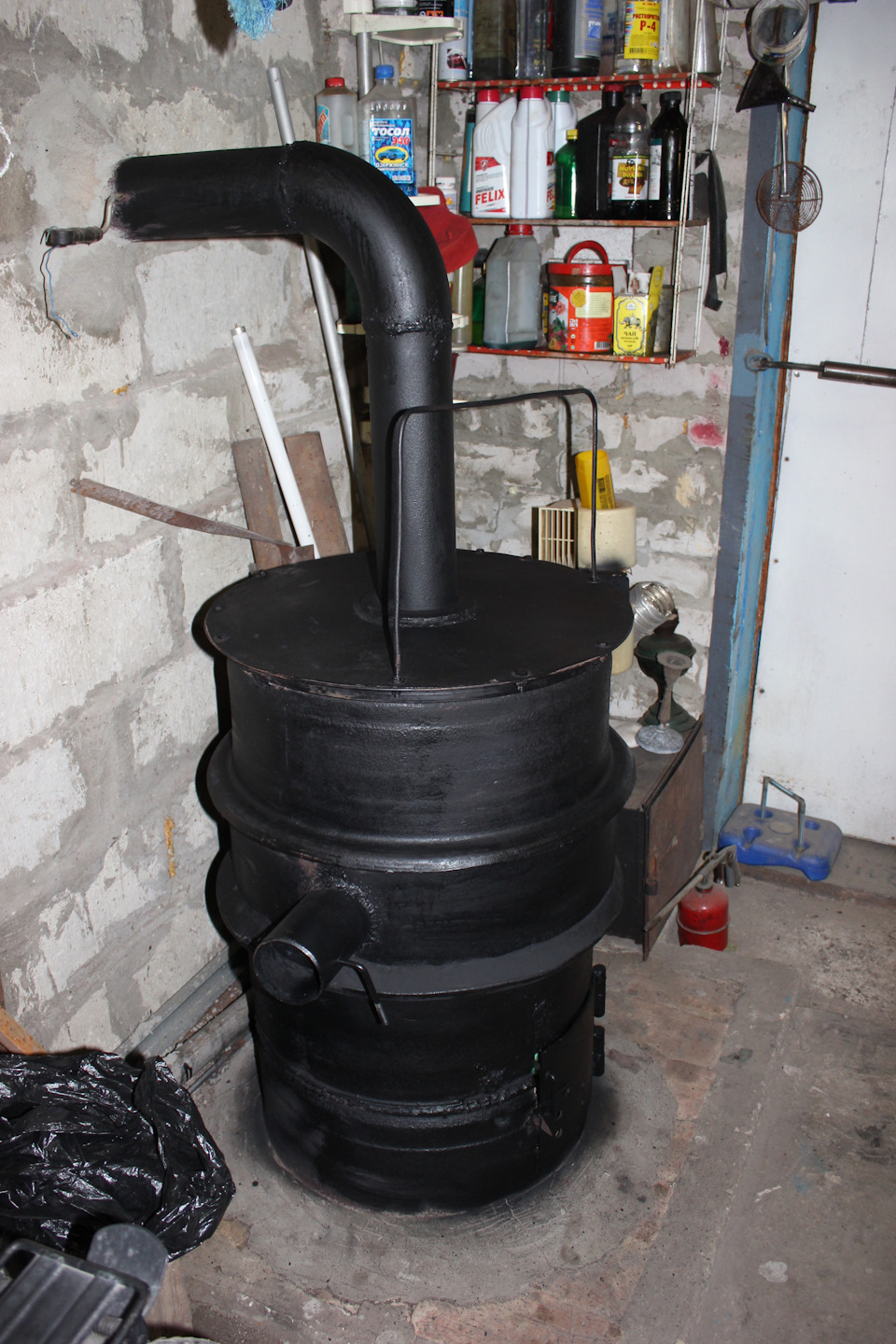

Вот и все, банная печь готова к эксплуатации. Это буржуйка с трубой, которая позволит существенно сэкономить средства, ведь теперь не будет нужды в том, чтобы покупать готовую конструкцию

Можно обратить внимание и на чертежи, которые позволят сделать более масштабную самодельную печь из отработанных штампованных дисков

Совет! Конструкция всегда получается стандартной, но можно добавить ей оригинальности, красиво украсив. В этом помогут фото тех людей, которые уже успели сделать печь из дисков для казана или для бани. Можно выбрать наиболее подходящий вариант и реализовать его или же пофантазировать и создать свой шедевр.

Теплогенератор на дровах, сваренный из дисков

Автора печи, представленной ниже на фото, вдохновила конструкция известных обогревателей типа «Булерьян». Только оригинал стоит приличных денег, а вот такое собственноручное изделие обходится вдесятеро дешевле, при условии, что в хозяйстве найдется 3 колеса от УАЗа или ГАЗели. Кроме того, потребуется немного листового металла и трубы диаметром 100—150 мм, да еще короткий патрубок Ø76 мм.

Самое трудное – вырезать из колесных дисков внутреннюю часть. Болгаркой не очень удобно, да и металл толстый. Предпочтительнее газовый резак, но если его нет, то сгодится и болгарка. Затем с помощью сварочного аппарата диски герметично стыкуются, образуя корпус. Задняя часть закрывается металлическим листом с приваренным к нему патрубком дымохода Ø100—150 мм. Если есть желание, то на этом патрубке устанавливается заслонка регулирования тяги, как показано на фото:

Делать заслонку управления тягой необязательно, если сделать печь из колесных дисков с регулируемой подачей воздуха. Для этого в переднюю дверцу встраивается патрубок с воздушной заслонкой с подпружиненной осью. Кроме этого, внутри топливника установлена дополнительная пластина, разделяющая пространство на 2 части, как в «Булерьяне». Вверху получается вторичная камера, куда и приварен патрубок дымоходной трубы.

Печь может принимать любой диаметр, длину и ориентацию в пространстве. Все зависит от количества и размера дисков, а еще – от вашей фантазии.

Особенности конструкции

Одну из особенностей построения печи такого типа мы рассмотрели, перейдем к иным. В подавляющем большинстве случаев печь из дисков компонуется в виде комбинированной. Ключевая причина такого решения — пар полученный от печки, составленной из дисков целиком достаточно жесткий и некомфортный

Для сауны, с ее низкой влажностью это не настолько принципиально, а вот в русской паровой бане на это обстоятельство, безусловно, стоит обращать внимание

Для получения качественного мягкого пара необходимо иметь печь с кирпичной топкой. Диски используются как емкость для укладки каменной засыпки закрытого типа и как насадной водогрейный бак для нагрева воды. Использование открытой каменки весьма ограниченно по причине невозможности сжечь топливо в печи до полного состояния, поэтому фрагменты сажи будут осаживаться на камнях, что вызовет их попадание в атмосферу парной при первой же попытке поддать пару ковшиком воды.

В случае, если соорудить каменную топку возможности нет, то стоит изготавливать полноразмерную печь из грузовых дисков, которые куда более габаритнее легковых и имеют основной посадочный диаметр в районе 20 — 22 дюймов. Для снижения общей высоты и закладки дисковых сегментов конструкцию стоит выполнить с колосниковой решеткой закладного типа, выполненную из стального круга толщиной 6-10 мм по диаметру внутренней посадки и арматурных прутов толщиной 12-16 мм.

В центре круга прорезается отверстие диаметром 150-170 мм на которые вразбежку привариваются арматурные отрезки. Прохода воздуха такой колосниковой решетки достаточно для разгона до мощности 25-27 кВт. При вкладке колосника необходимо обеспечить тепловой зазор в пределах 8-10 мм, под колосниковым отверстием размещается металлический зольник с диаметром порядка 200 мм.

Опять же, принимая во внимание факт образования жесткого пара, в условиях повышенной влажности русской паровой бани, печь такого типа лучше применить для обустройства финской сухопарной сауны. В целом, пошаговую инструкцию по изготовлению печи такого типа можно посмотреть в прилагаемом видео

В целом, пошаговую инструкцию по изготовлению печи такого типа можно посмотреть в прилагаемом видео

В целом, пошаговую инструкцию по изготовлению печи такого типа можно посмотреть в прилагаемом видео.

Любой тип печи для бани, изготовленный своими руками из подручных средств, отличается простотой конструкции и легкостью монтажа. Благодаря компактным размерам колесная банная печь быстро прогревается, поэтому обладает высокой теплоотдачей.

Самодельная печь из дисков обладает рядом преимуществ:

• доступность и дешевизна строительных материалов;
• простота изготовления;
• высокая прочность и долговечность;
• эргономичная конструкция, не занимающая много места;
• ускоренный прогрев и высокая тепловая отдача;
• устойчивость к механическим повреждениям и деформациям;
• инертность при воздействии повышенной влаги и высоких температурных режимов;
• возможность использования различного типа топлива – древесины, угля, пеллет.

Предлагаем ознакомиться Как установить печь в деревянном доме?

Среди недостатков устройства можно выделить следующее:

быстрый нагрев металлических дисков способен привести к травмированию и появлению ожогов при неосторожном обращении с печкой; быстрое остывание конструкции потребует увеличения объема используемого топлива в 2 раза. По этим причинам печь из автомобильных колёс не стоит рассматривать в качестве основного отопительного оборудования для загородного дома или дачи, но вполне подойдет для временного обогрева банных и технических помещений. По этим причинам печь из автомобильных колёс не стоит рассматривать в качестве основного отопительного оборудования для загородного дома или дачи, но вполне подойдет для временного обогрева банных и технических помещений

По этим причинам печь из автомобильных колёс не стоит рассматривать в качестве основного отопительного оборудования для загородного дома или дачи, но вполне подойдет для временного обогрева банных и технических помещений.

Дополнительные рекомендации

Для модернизации конструкции ее можно дополнить дымоходом. Для этого потребуется труба диаметром не менее 10 см, а также сварочный аппарат. В задней части печи прорезают небольшую выемку. В нее под углом вставляют металлическую трубу, которую по краю шва фиксируют сварочным аппаратом. Это позволит отвести лишний дым, чтобы он не попадал на пищу.

Конструкция имеет высоту меньше 1 м. При необходимости ее можно поднять, предварительно сделав из металлического профиля треногу под казан из дисков. Ножки длиной от 30 до 50 см приваривают по кругу к нижнему краю, тогда подставка будет устойчивой.

Можно сделать переносную треногу, приварив опоры к вырезанному из стального листа кругу, соответствующему радиусу печи. Для удобного перемещения конструкции стоит прикрепить по бокам металлические ручки. Они должны быть приварены к верхнему диску. Однако лучше ручки использовать, если печь собирается сварочным методом.

Для хорошей тяги стоит плотно приваривать диски один к другому. Дверца в топке обеспечит лучшее прогревание конструкции, а также нагрев стоящего наверху казана. Если используется отдельная тренога, ко дну печи нужно приварить металлический лист. Конструкция должна быть устойчивой. Не рекомендуется при использовании метода сборки путем подгонки оставлять зазоры, при которых диски могут оставаться подвижными.

Устройство печки для казана, выполненной из дисков автомобиля, довольно простое. Подобное изделие позволяет в полной мере насладиться вкусными блюдами, приготовленными на открытом огне. Создание дачного девайса не потребует больших затрат времени, сил и финансов.

Поэтапное руководство по изготовлению колесной печки

Сборка печной конструкции из колесных дисков – занятие, не требующее специальной подготовки, но требующее навыков работы со сварочным аппаратом. Перед тем как приступать к работе, необходимо определиться с типом устройства. Это может быть печка, мангал или буржуйка. Процесс изготовления печи складывается из нескольких этапов. Самым первым является подготовка материалов и оборудования.

Перечень материалов и инструментов

Основные составляющие печи – это автомобильные диски. Наиболее подходящими являются стальные ободы от легковых авто или малогабаритных грузовиков. Крупные экземпляры, оставшиеся от многотоннажных грузовиков, требуют усилий по герметизации стыков, а печи из дисков такого размера получаются громоздкими. Для работы также необходимо подготовить следующие материалы:

• колесные диски – 4 шт.;
• листовая сталь;
• арматура;
• дверные петли;
• трубы с квадратным сечением;
• термокраска.

Для резки и соединения деталей понадобится болгарка, ножовка по металлу (для мелкой резки), сварочный аппарат, дрель, напильник, плоскогубцы, рулетка, молоток, наждачная бумага. Для покраски будут нужны кисти.

Первый этап: подготовка дисков

На колесных дисках исправляют все неровности и вмятины – форма должна быть симметричной. Поверхность очищают от ржавчины. Если имеется старая краска, то дисковые исходники прокаливают и зачищают наждачкой. Но самое главное — автодиски должны иметь гладкие ровные края. Это обеспечит плотное соприкосновение окружностей и отсутствие щелей, через которые может проникать дым. Для выравнивания каждый диск шлифуют по кругу.

Один диск из четырех оставляют в исходном состоянии, он будет нужен для варочной поверхности. Остальные три экземпляра нуждаются в дополнительной обработке. У них с помощью болгарки вырезают сердцевину. В результате должна получится полая широкая труба. При соединении этих трех составляющих получится корпус печи.

Второй этап: изготовление колосников

Колосник – это решетчатая пластина, разделяющая топку и зольный отсек. На колосник кладутся дрова или уголь, а поступающий снизу воздух обеспечивает тягу и способствует их горению. Колосники проще всего сделать из арматурных прутьев. Их режут на отрезки и приваривают внутрь одного из дисков. Необязательно делать решетку, достаточно приварить прутья параллельно друг другу.

Вместо арматуры можно использовать лист из стали. В нем прорезают щели или делают отверстия. Сталь должна быть достаточной толщины, чтобы выдержать высокую температуру. Тонкий лист быстро прогорит и не будет справляться со своей функцией.

Третий этап: сварка деталей

Для сварочных работ выбирают электроды 5 миллиметров. Заготовки сваривают по окружности между собой. Автодиск с целой сердцевиной должен быть самым верхним. Сначала сваркой края прихватывают точечно. Затем, убедившись, что цилиндр получается ровным, сваривают по всему краю. Получается конструкция наподобие бочки. При необходимости количество кольцевых сегментов можно уменьшить или увеличить.

Из стального листа вырезают круг. Если планируется использовать печь в помещении, то этот лист должен быть большего диаметра, чтобы угольки попадали на него, а не на пол. Если печь будет работать исключительно на улице, днище может быть такого же размера как и корпус. Из трубы малого диаметра вырезают четыре ножки и приваривают их к основанию печки.

Четвертый этап: устройство топки, поддувала

Следующим шагом делают топочное и вентиляционное окна. Высоту топки намечают на свое усмотрение, но чаще всего ее делают во втором диске снизу. Поддувало располагается под топкой (в самом нижнем ободе). Отверстие для него меньше, чем для топки. Намеченные прямоугольники вырезают болгаркой. Из стальных пластин делают окантовки для отверстий и приваривают их. Из металлического полотна вырезают дверки, которые вешают на приваренные к стенке корпуса петли. К дверкам крепят ручки.

Есть более просто вариант устройства топки и поддувала – без использования рамок. В качестве дверок используют прямоугольники, вырезанные из бочка цилиндра. Петли приваривают непосредственно к корпусу дисковой печки.

Пятый этап: покраска

Готовую конструкцию красят для придания эстетичного вида. Для этого сначала все сварные швы обрабатывают шлифовальной машинкой. Оставшиеся места с ржавчиной также зачищают. После этого корпус покрывают термоустойчивой краской. Другой вариант – это использование баллончика с краской, выдерживающей высокие температуры. После высыхания краски печь из автомобильных дисков готова к эксплуатации.

Конструкции печи для бани

Построить хорошую топку для парилки можно из любых камазовских дисков размером на 20 дюймов

При выборе необходимо обратить внимание, чтобы обод был не деформирован, без следов ударов или развальцовки борта. Выровнять согнутый металл толщиной в 7-10 мм в условиях гаража практически нереально, а трещину можно и заварить

Для строительства печи в бане или парной используют два варианта топки:

• Вертикальный тип камеры сгорания. Диски одеваются стопкой и свариваются по стыкам, получается компактная, прочная и устойчивая конструкция;
• Бочковый тип топочной камеры. Корпус печи сваривается из трех ободов и монтируется в горизонтальном положении. Такая модель удобна для оборудования загрузки из предбанника или любого другого подсобного помещения.

Третий вариант, комбинированный, предполагает обустройство в бане зольника и топочной камеры из красного и огнеупорного кирпича. Диски используются на печи только для оборудования свода, каменки и бака для горячей воды.

Для строительства подобной печи в бане потребуется опыт и мастерство профессионального печника. В противном случае нагрузка от 150 кг дисков и 50 кг камней может стать причиной появления трещин в кирпичной кладке стен печи.

Классический вариант вертикальной каменки

Идея использовать колесные диски от тяжелых грузовиков появилась достаточно давно, почти полвека назад. В первых тяжелых грузовиках, обслуживающих автотранспортные предприятия в холодное время года, нужно было прогревать воду перед заливкой в радиатор. Поэтому водители и слесари придумали конструкцию печки из дисков, которая позже перекочевала в бытовки и гаражи, и далее использовалась в бане.

Вертикальную печку из колесных дисков можно было использовать везде. Мало того, с помощью передвижной печи можно было превратить в баню даже палатку или легкий деревянный сарай, даже без дымохода. В правильно сваренной печке из дисков разводили огонь на промасленной ветоши, далее в ход шел уголь и дрова. После того как стенки дисков накалялись до малинового цвета, огонь тушили, проветривали помещение, закрывали одеялами, и бытовка превращалась в баню.

Как правильно сложить печь буржуйку?

Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy.guru предоставит ниже.

Схема и чертеж

Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:

Фото№1 — чертеж буржуйки из кирпича своими руками

Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:

Фото №2 — порядовая раскладка кирпичей (схема)

С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:

• Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.
• Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
• Продолжаем кладку (смотри фото №2, ряд №1).
• Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
• Прямо над поддувалом ставим колосники.
• Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
• Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
• Поверх кладем ряд на постель по контуру четвертого.
• Следующий — снова на ложок. Сзади ставим 2 кирпича.
• Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
• Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.
• Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
• На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
• Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
• Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
• Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
• Устанавливаем металлический лист перед топкой.
• Устанавливаем плинтус.

Пример готовой буржуйки из кирпича

Сушка

Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.

1. Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
2. Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.

Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В  первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.

Изготовление дверцы для топки

Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:

Размер	Поддувальные, прочистные дверки, мм	Проемы под топочные дверки, мм
длина	25	25	25	30	25
ширина	130	130	250	250	250
высота	70	140	210	280	140

Дверь для топки изготавливаем по чертежам, представленным на фото №3:

Фото №3 — чертеж дверки для топки и прочистной камеры

Обшивка металлом

Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.

Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.

Изготовление печи для бани своими руками

Постройка печи включает в себя подготовку и непосредственно сам процесс изготовления.

Применение дисков от грузового автомобиля

Если вдруг вам достались только колесные диски от грузовых автомобилей, не расстраивайтесь — они тоже подходят. Печь из них прослужит еще дольше благодаря толщине металла.

Важно! Диски берутся только стальные, легкосплавные для этих целей не подходят

Необходимый инвентарь

Для сооружения отопительного агрегата понадобятся:

• 4 одинаковых колесных диска нужного размера;
• болгарка;
• сварочный аппарат;
• толстый лист металла или печная вставка;
• ножки (необязательны).

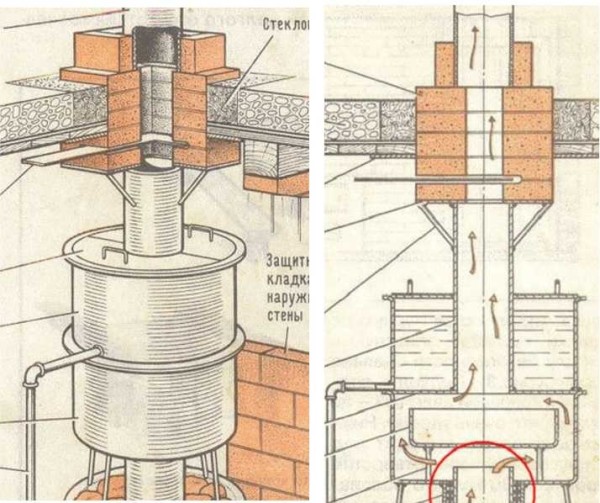

Схема банной печки из колесных дисков КАМАЗа, чертеж

Если взять диски от грузовых автомобилей, например, Камаза, то срок эксплуатации устройства увеличится в два-три раза. Суть такой конструкции сводится к тому, что 4 диска устанавливаются друг на друга и скрепляются сварочным швом.

Фото 1. Чертёж печи для бани из автомобильных дисков. Включает в себя топку, каменку, бак для нагрева воды.

Первый диск служит топкой: в нем вырезается окошко для закладки топлива и крепится дверца. Второй диск служит в роли каменки. Третий используется в качестве ещё одного теплообменника, четвёртый является баком для подогрева воды.

При необходимости придания конструкции устойчивости привариваются металлические ножки.

Подготовка

Возьмите колёсные диски нужного размера, очистите от грязи, ржавчины или отшелушивающихся остатков краски. Для этого прокалите их на костре и пройдитесь щеткой по металлу. Определитесь, какой из дисков будет на дне конструкции. Сделайте мелом разметку для топочного отверстия.

Процесс сооружения печи

Нижние два диска будут служить топочной камерой и каменкой. Для топки вырезают окошко примерно 20 на 12 см

Здесь важно не резать близко к краям — отступите от них по 2 см, и конструкция не потеряет своей прочности. Далее приваривается второй диск, а между ними устанавливается решётка, на которой будут располагаться камни

Бак для воды необходимо сделать герметичным, поэтому к диску необходимо приварить дно из металлического листа

Сбоку устанавливается кран для воды

Бак для воды необходимо сделать герметичным, поэтому к диску необходимо приварить дно из металлического листа. Сбоку устанавливается кран для воды.

1. Далее все отдельные части конструкции свариваются между собой.
2. На дно топочной камеры положите печную вставку или, вырезанную из железного листа, пластину.

Вот и все — печь готова. По желанию к ней можно приварить ножки.

Сначала сделайте надрезы по намеченному контуру, а потом прорежьте до конца. Обязательно зашлифуйте края срезов, чтобы не пораниться.

Справка. При вырезании топочного отверстия часто возникают трудности. Металл толстый, а диск постоянно падает или проворачивается. Совет прост — воспользуйтесь тисками. Зажмите в них диск и вырезайте отверстие.

Завершив работы по конструированию, неплохо бы покрасить новую печь жаропрочной краской. Но красить можно только остывший металл, поэтому дождитесь, пока остынет конструкция. Лучше всего смотрится агрегат черного цвета.

Усовершенствования для самодельной печи ля бани из баллона

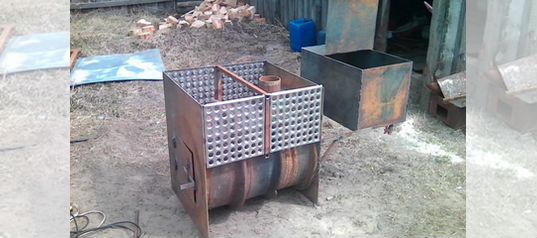

Конструкции подобных печей могут немного отличаться. Кто-то приваривает в верхней трети пластину из металла, увеличивая путь, который проходит дым, кто-то колосники наваривает внутри из арматуры, делают каменку — снаружи или внутри. В общем, есть достаточное количество способов модернизировать конструкцию печи, которая в самом простом варианте является попросту буржуйкой. Именно эти усовершенствования и превращают буржуйку в банную печь.

Устанавливаем на корпус сетку для камней

Топка самодельной печи из газового баллона показала, что от корпуса идет очень сильный жар. Есть два варианта: сделать сверху большую сетку для камней или обложить печку кирпичным экраном. Решено сделать сверху каменку. Ее сварили аз арматуры 14 диаметра.

Сетка для камней на банной печи из газового баллона

Как вы видите, чтобы защитить от жара стенку из бревен, сложили кирпичную стенку в полкирпича. Высота ее — не ниже закладки камней.

Снимаем тепло с трубы

Даже при наличии сверху каменки, дымовая труба во время топки раскаляется сильно. По этому поводу есть тоже варианты:

• Сделать дымовой на трубе сетку для камней. Этим вы увеличите инерционность печи, после прогорания дров в бане будет долго тепло. Еще уберется жесткое тепло, а также температура дымовых газов станет ниже, а это повысит пожарную безопасность. Конструкция видна на фото, использовать можно сетку с толщиной проволока 3-4 мм или сварить ее из тонкого прутка.

• Сделать на трубе теплообменник. Он может быть в нескольких вариантах:
  • Водяная рубашка. Сделать вокруг трубы герметичный бак с двумя патрубками, которые подключить к выносному баку с водой (можно запитать пару радиаторов водяного отопления).

  • Просто теплообменник для увеличения теплосъема. Вокруг трубы просто наваривается еще один баллон, только длинный и узкий типа кислородного. За счет большей площади повышается отдача тепла.

  • Змеевик на трубе. Вместо водяной рубашки вокруг трубы можно накрутить несколько витков трубы, желательно, медной, по которой пустить воду к выносному баку.

• Использовать трубу как парогенератор. Если труба у вас из высококачественной нержавейки, на нее можно плескать воду и получать отличный пар. Ее температура часто бывает порядка 500°C, чего достаточно для получения хорошего пара.

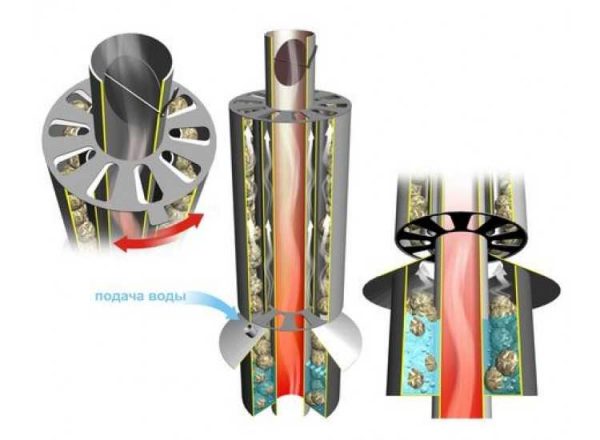

• Отличная идея есть у производителя печей Ферингер. В свой конвектор на трубе они наливают кипяток. При топке печи он, понятное дело, испаряется. Пар проходит вдоль трубы по воздуховодам, одновременно охлаждая трубу и быстро прогревая парилку (влажный воздух может переносить больше тепла, чем сухой).

Принцип работы конвектора на трубе у Ферингера

Сделать выдвижной зольник и встроенный телообменник

Зольник в такой конструкции, как описана выше неудобен: чистить его придется кочергой, выгребая угли в какую-то емкость. Не самый лучший вариант. Выдвижной в этом плане удобнее. Он же еще используется как регулятор интенсивности горения. Нагоняют температуру при открытом зольнике, горение идет активно. После достижения заданных параметров, зольник задвигают, воздуха поступает мало, горение почти затухает.

Схема печи из баллона с выдвижным зольником и теплообменником

Если вам необходима горячая вода в бане, можно внутри топки установить теплообменник (на фото вверху он представлен как прямоугольник). Теплообменник может быть сделан в виде трубки, изогнутой в виде буквы U или C — как лучше «впишется». Это более простой вариант. Иногда его делают в виде небольшой плоской коробки с приваренными патрубками. Вариант более сложный, высокие требования к качеству стали и швов: если установить, как на рисунке, в задней части топки, он будет подвергаться воздействию высоких температур (самая «жаркая» зона) и прочность стали и надежность швов должны быть высокими.

Дверка с регулировкой подачи воздуха

Регулировка горения при помощи зольного ящика — грубая. Сделать тонкую регулировку можно приварив на дверку металлический стакан с шиберной заслонкой. Поворотом шибера вы увеличиваете/уменьшаете количество воздуха и интенсивность горения плавно, добиваясь именно того режима, который вам необходим в данный момент.

Пример дверки с шибером

Эта идея взята у печей Булерьян. Она проста и эффективна. Несколько фото устройств регулировки подачи воздуха в топку есть ниже.

Как можно сделать шибер на дверке

Обратите внимание, что диск шиберной заслонки обязательно делают или меньшего диаметра, чем внутренний диаметр стакана (на 5-10%) или вырезают в нем часть (сектор, срезают часть круга). Это условие обязательно

Так обеспечивается минимальная тяга, а она обязательна для безопасности: уносит продукты сгорания, не давая людям угореть.
