Походная печь своими руками

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки, как:

• невысокий КПД;
• отсутствие автоматической закладки топлива;
• необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление, а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка

Инструментарий для работы следует приготовить такой:

1. Металлическая бочка на 200 л.
2. Два стальных отрезка трубы, один больше, второй меньше.
3. Металлический швеллер.
4. Ножовка, стальной молот, топор, киянка.
5. Рулетка или ответ для замеров.
6. Красный кирпич высокого качества (порядка 50 штук).
7. Отражатель (если есть).
8. Набор электродов и сварочный аппарат.
9. Листовая сталь.
10. Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

1. Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
2. Приварите к отрезку днище из части стального листа круглой формы.
3. Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
4. К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
5. Длина привариваемой трубы должна превышать высоту главной части на 10 см.
6. Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
7. Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
8. Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя, особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Достоинства и недостатки

Давайте посмотрим, чем хороши самодельные буржуйки, изготавливаемые народными умельцами:

• Дешевизна – большинство материалов можно найти бесплатно или отдать за них сущие копейки;
• Всеядность – фактически, в печке буржуйке может гореть любое твердое топливо;
• Простая конструкция – если мы посмотрим на чертежи, мы не обнаружим в них ничего сложного;
• Возможность приготовления еды – для этого печки буржуйки оснащаются варочными отверстиями с крышками;
• Простота в эксплуатации – при условии наличия хорошего дымохода, буржуйка будет работать исправно и не чадя на все помещение.

К сожалению, отопление буржуйкой имеет и свои минусы:

• Низкая эффективность печки – без должной модернизации большая часть тепла будет улетать в трубу;
• Не самый солидный внешний вид – хотя некоторые умельцы делают из буржуек самые настоящие произведения искусства;
• Высокая температура корпуса – чревато ожогами;
• Большой расход топлива – для того чтобы печь долго сохраняла тепло, не требуя сжигания тонн дров, придется идти на ухищрения.

Несмотря на некоторые недостатки, простые буржуйки на дровах по-прежнему востребованы среди тех, кто нуждается в тепле при отсутствии газовой магистрали.

Основные этапы изготовления буржуйки

Своими руками сделать буржуйку достаточно просто, важно учитывать несколько основных моментов и нюансов:

• Перед началом подготавливается лист металла, который размечается при соответствии с чертежами.
• Ключевым моментом является наличие гильотины, если таковой инструмент имеется, своими руками раскроить металл будет значительно проще, возможно избежать последующей обработки после резки.
• Корпус сваривается под углом 90 градусов, на первом этапе возможно просто приварить стенки для избегания полной переделки при наличии ошибок.
• После сварочные швы зачищаются, изготовление буржуйки продолжается своими руками во внутренней части, где отделяется зольник от топки путем установки уголков.
• Решетка сваривается прутком, подобранным своими руками, шириной минимум 3 см. За основу по бокам устанавливаются прутья с минимальным диаметром 2 см.
• Буржуйка своими руками требует наличия отражателя. Конструкцию желательно делать съемной, так как металл может быстро прийти в негодность из-за повышенных температур.
• Верхняя часть короба закрывается крышкой с заранее подготовленным отверстием для трубы дымоотвода. Привариваются петли, дверцы топника и поддувала.
• Для приготовления еды прорезается отверстие на верхней части. Конфорка может быть изготовлена своими руками или приобретена в строй магазине.

Устройство дымохода

Для равномерного, максимально эффективного теплообмена, конструкция, изготовленная своими руками, требует правильного дымохода. Особая конструкция подразделяется на несколько частей, основная из которых боров. Устройство буржуйки с таким типом дымохода производит до четверти объёма тепла. Устанавливается в вертикальном положении на высоте 1,5 метра. Длина борова составляет не менее трех метров, за это расстояние дым догорает и передаёт все тепло на металл, который нагревает помещение.

Устройство дымохода буржуйки

Правила безопасной установки металлической печи

Температурные показатели при работе буржуйки, изготовленной своими руками держатся на высоком уровне. Печь должна быть расположена вдали от легковоспламеняющихся материалов, ограждена от посторонних и детей. Высота дымоотвода должна быть соответствующей, человек низкого роста имеет риск задеть нагретую сталь, получить серьезные ожоги.

Следует понимать, что во избежание неприятных ситуаций необходимо контролировать процесс работы буржуйки, изготовленной своими руками. При случае, если пол под буржуйкой из дерева, возможна установка только на кирпичи или листовой металл.

Увеличиваем КПД печи

Расход горючих материалов при нагревании буржуйки своими руками достаточно велик. Для экономии следует придерживать основных правил. Дверцы необходимо герметично соединить с корпусом, в противном случае, будет производиться подсос излишнего воздуха. Регулировка освобождения из буржуйки происходит специально заслонкой, изготовленной своими руками. На расстоянии 4-5 см от печи, возможно установить металлический кожух или кирпичи вплотную.

Самодельная буржуйка с высоким КПД может быть изготовлена с дымоходом повышенного количества колен. Для увеличения мощности можно воспользоваться вентилятором, площадь прогрева контролируется металлическим экраном. Для сохранения тепла, изготовленной буржуйки своими руками, конструкция обкладывается кирпичом на один или несколько слоев.

Модернизация печек буржуек

Теперь вы знаете, как правильно изготовить печку буржуйку, чтобы она могла послужить для отопления дачного домика, гаража или подсобного помещения. Но нам нужно, чтобы печь была эффективной – давала максимум энергии, сжигая минимум топлива. Вы удивитесь, но один возможный вариант модернизации мы уже рассмотрели – представленный выше пиролизный агрегат и есть усовершенствованный вариант. Вытащите оттуда перегородки, и вы получите самую банальную печку-буржуйку.

К выбору труб для дымохода стоит подойти с особым вниманием — слишком тонкие или плохо сваренные трубы быстро прогорят, что приведет с задымлению помещения. Увеличить эффективность печки поможет не только пиролиз

Если вы взглянете на чертеж буржуйки, данный выше (из листового металла), вы заметите, что агрегат с трех сторон закрыт металлическими листами. Они отстоят от корпуса на 50 мм и играют защитную роль. Но и это еще не все – во внутреннем пространстве образуется тяга, возникает процесс конвекции. Благодаря этому и повышается эффективность печки-буржуйки

Увеличить эффективность печки поможет не только пиролиз. Если вы взглянете на чертеж буржуйки, данный выше (из листового металла), вы заметите, что агрегат с трех сторон закрыт металлическими листами. Они отстоят от корпуса на 50 мм и играют защитную роль. Но и это еще не все – во внутреннем пространстве образуется тяга, возникает процесс конвекции. Благодаря этому и повышается эффективность печки-буржуйки.

Следующий этап модернизации – создание изгиба дымохода. Все дело в том, что через него в атмосферу улетучивается гигантское количество тепла. Увеличив длину дымохода с помощью горизонтального участка, мы сможем использовать его для обогрева помещения. Недостатком такого подхода является осаждение сажи на горизонтальном участке.

Самый интересный вариант модернизации – сооружение «рубашки» из кирпича или камня. Она будет накапливать в себе тепло и постепенно отдавать его в помещение. К тому же «рубашка» поможет облагородить далеко не самую красивую печку буржуйку.

Дымоход для буржуйки из металлической бочки в гараж

Правильный дымоход – залог теплого помещения. Какую бы правильную вы не построили печь, если дымоход будет неправильный, то у вас не получиться нормально разжечь печь. Для изготовления дымохода мы купили готовые трубы и изгибы нужной нам длины. Имея все это в своем ассортименте, работа выполнится быстро. Сейчас мы расскажем и покажем вам, как сделать правильный дымоход для буржуйки своими руками.

ШАГ 1: крепим трубу к крышке. Первым делом нужно установить и зафиксировать дымоход в верхней крышке печи. Плотно вставляем трубу в крышку заподлицо и привариваем ее. Это будет несъемная часть. Далее все будет держаться на гофрированных соединениях и саморезах.

ШАГ 2: делаем дымоход. Выстраиваем всю конструкцию, как было запланировано в чертеже буржуйки своими руками. Трубы соединяем по всем правилам, и впираемся в то, что нужно сделать вывод трубы наружу.

ШАГ 3: отверстие в стене. Теперь пришло сделать отверстие в стене под вывод дымохода буржуйки. В запланированном месте мы начали проделывать отверстие перфоратором, и обнаружили наличие проводки. Было решено удлинить провода и пустить немного в обход дымохода. Выключили автомат, разрезали провода, удлинили и проложили на 50 мм ниже трубы дымохода. Устанавливаем необходимое колено в отверстие и продолжаем работу по установке буржуйки в гараж своими руками.

ШАГ 4: заканчиваем с дымоходом. После того, как мы проделали отверстие в стене и установили туда подходящее колено, необходимо соединить весь дымоход между собой. Вырезаем необходимый отрезок труб и устанавливаем его на свое место. После этого переходим к заключительной части изготовления дымохода

ШАГ 5: финал. Теперь нужно сделать наружную часть дымохода буржуйки из трубы. Здесь нужно знать, что чем больше колен находится в системе, тем выше дымоход должен быть. В нашем случае дымоход должен быть выше крыши на 500 – 700 мм выше крыши. Только в таком случае у нас будет хорошая тяга и правильный отвод продуктов горения в печи.

Загружаем дрова в буржуйку, поджигаем и проверяем, все ли мы правильно сделали. Для отопления нашего гаража мы будем использовать дрова. Этот горючий материал доступный и недорогой. Нас полностью устраивает КПД дров. Можно попробовать использовать топливные брикеты, но у нас их нет поблизости, а дровами торгует каждый второй, кому не лень.

Вот такая полезная пошаговая инструкция у нас получилась. Можно сделать много видов самодельных печей, но мы остановились на самом простом и бюджетном варианте.  Сегодня мы рассказали и показали вам, как сделать буржуйку своими руками из подручных материалов.

Печь для гаража своими руками на дровах: правила безопасности

Сделанная своими руками буржуйка в гараж, в первую очередь должна быть безопасной. При ее пользовании необходимо соблюдать следующие правила:

• пол и стены вокруг печи должны быть выполнены из огнеупорного материала: плитки, железа, штукатурки, кирпича. Стены допустимо обшить специальным гипсокартоном;
• рядом с печью не должны находиться воспламеняющиеся предметы или вещества;
• печь допустимо строить только из проверенных качественных материалов;
• гараж должен быть оборудован системой вентиляции.

Дровяная печь для гаража своими руками — это соблюдение правил. Поэтому вентиляция гаража, оснащенного буржуйкой, крайне важна по двум причинам:

• при недостатке кислорода огонь в печи будет гаснуть или гореть слабо;
• избыток углекислого газа в помещении может стать причиной отравления или смерти.

Для отвода из гаража продуктов горения обязательно обустройство дымохода, но если в трубе возникнут проблемы вентиляция предотвратит возгорание гаража или отравление находящихся в нем людей.

Необходимый доступ свежего воздуха можно обеспечить, оставив небольшой (до 5 см.) зазор под воротами или сделав несколько вентиляционных отверстий под крышей.

Печка в гараж на дровах своими руками:

Выбор места

Лучше всего устанавливать буржуйку в углу стены, противоположной воротам. Тепло, исходящее из дальнего угла, прогреет помещение и сохранится в гараже даже при открытии ворот. Расстояние от стены до печи может быть около 0,5 м. если стены выполнены из кирпича, железа или любого негорючего материала. При деревянных стенах лучше отодвинуть печь на 1 м., а стены обложить кирпичом, плиткой или закрыть стальным фартуком.

Снизу под печь подкладывают железный лист толщиной около 1 см. или цементируют поверхность пола в радиусе 1-1,5 м. Благодаря этому случайно выпавшие из печи угольки или отлетевшие искры остынут, не вызвав пожара в гараже.

Повысить безопасность и увеличить теплоотдачу буржуйки помогут кирпичные стенки, выложенные по бокам и с торца печи. Медленно остывающий кирпич поддержит температуру в гараже несколько часов после окончания топки печи.

Самостоятельно обкладывать кирпичом можно только квадратную или прямоугольную печь. Неправильное обкладывание камнем цилиндрической буржуйки может привести к сокращению отдачи тепла в помещение и быстрому прогоранию металлических стенок печи. Увеличить теплоотдачу печи, изготовленной из части трубы, можно приварив к ее бокам металлические ребра.

Размеры буржуйки для гаража составляют:

• высота 50 см. (корпус 30 см. и ножки 20см.);
• ширина 30 см.;
• длина 50 см.

При изготовлении буржуйки из металлической трубы, диаметр последней должен быть не менее 30 см. При любой форме печи минимальная толщина металла – 5 мм.

Печь в гараж на дровах своими руками — чертежи:

Запас топлива

Дрова – самое популярное топливо для печей, устанавливаемых в гараже. Они позволяют быстро прогреть помещение и стоят недорого (или заготавливаются самостоятельно, т.е. достаются бесплатно).

Для буржуйки подходят хорошо просушенные (лучше с выдержкой более года) дрова, напиленные по 25 см. и хранящиеся в проветриваемом месте с защитой от осадков. Идеально для хранения дров подойдет сарай, но складывать их под навесом тоже можно. При выборе топлива стоит учесть, что разная древесина дает неодинаковое количество тепла:

• сосна, ель и лиственница быстро прогорают и дают мало тепла;
• дуб, береза, акация, груша, яблоня, вишня и клен имеют большую плотность, медленнее горят и дают больше тепла.

Кроме того, при сжигании хвойных пород образуется много сажи, которая оседает на дымоходе и создает пожароопасную ситуацию. Не менее опасно сжигание березы – выделяющийся деготь смешивается с сажей и оседает трубах и на стенках топки.

Самый опасный способ топки – сжигание древесины хвойных пород или березы в тлеющем режиме. Смолы и деготь оседают на трубах и пропитывают кирпич, счистить их механическим путем невозможно.

Запасаться дровами желательно за год-два до использования. Доставку можно заказать через интернет или по объявлениям в местных газетах. Но запастись дровами можно бесплатно:

• в лесных районах получить разрешение для вырубки деревьев на определенном участке (потребуется собрать документы и потратить время на посещение инстанций);
• собрать в рощах, лесополосах и дворах сухие и поваленные ветром деревья и крупные ветки;
• обратиться на ближайшую пилораму, где деревянные отходы сжигают или позволяют забрать желающим (возможно, понадобится небольшое вознаграждение работникам);
• найти участок, где осуществляют вырубку леса мебельные комбинаты — на месте остаются ветви, верхушки и прикорневые части деревьев, которые можно пилить и забирать.

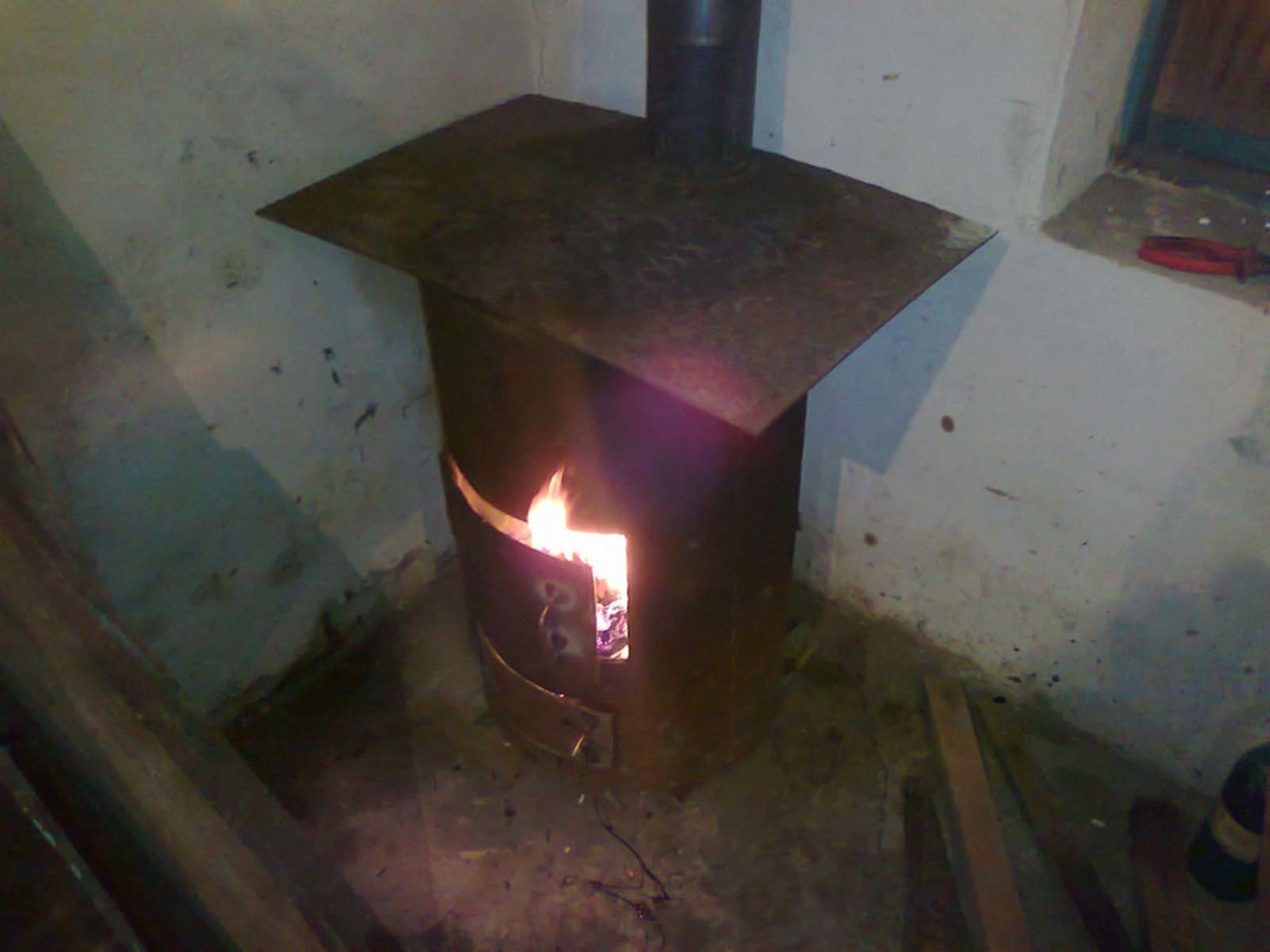

Изготовление буржуйки из металлической бочки

Для изготовления такой печи необходима бочка с толщиной стенки не менее 4 мм. Температура внутри печи будет достигать 700 и выше градусов тепла. Бочка с тонкой стенкой быстро деформируется от таких температур. Лучше брать с запасом, чтобы предотвратить деформацию металла.

Какие же материалы понадобятся нам для изготовления буржуйки из металла своими руками?

• Бочка металлическая со стенкой не менее 4 мм – 1 шт.
• Арматура или прутки, диаметром не менее 25 мм – 4 метра.
• Материал для крышки печи – лист железа 700х500 мм, толщина 4 мм.

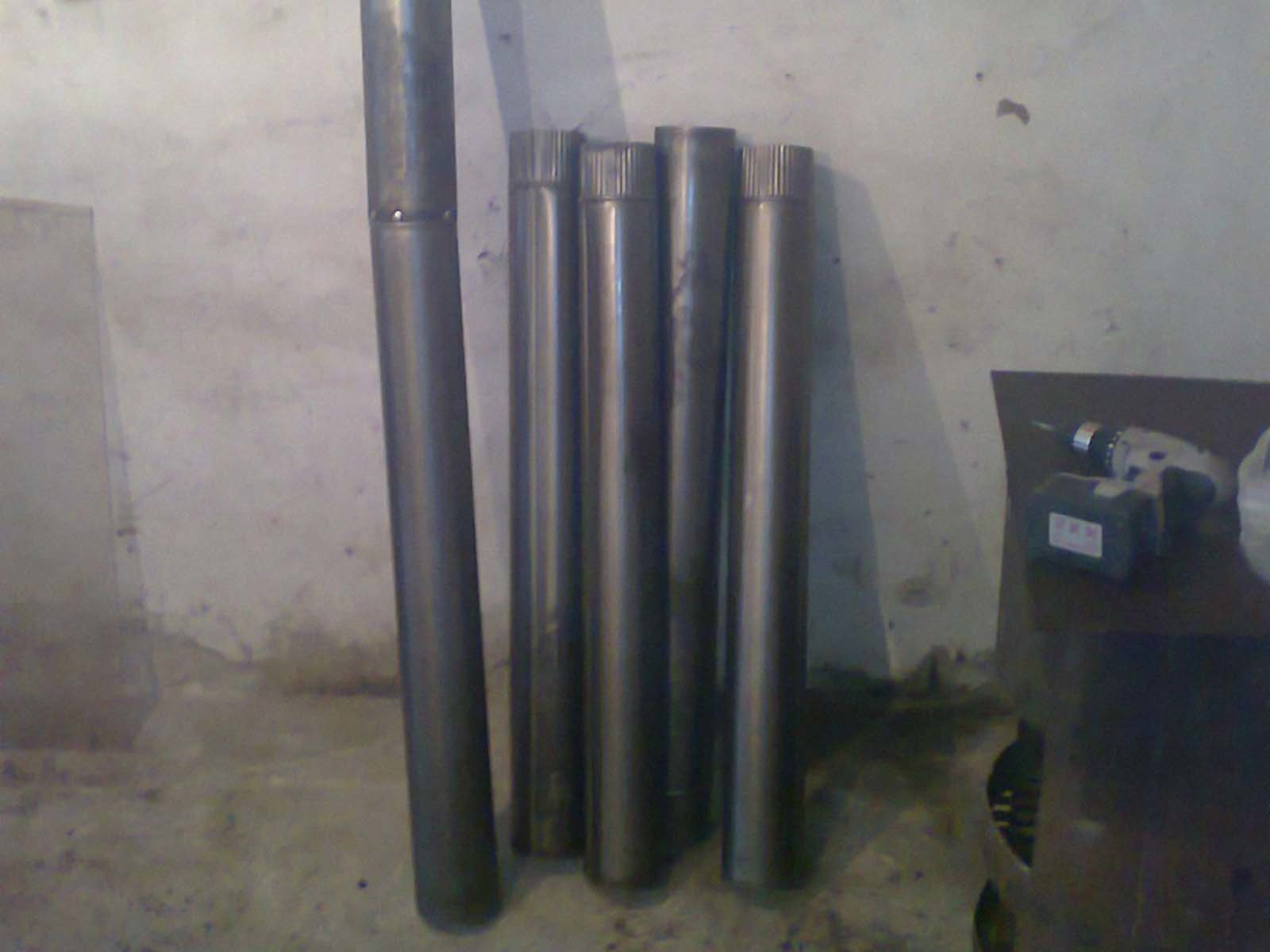

• Труба дымохода, диаметр 150 мм — у нас получилось 12 метров вместе с изгибами.

Необходимые инструменты:

• УШМ.
• Шуруповерт.
• Сварочный аппарат.
• Перфоратор.

ШАГ 1: вырезаем дверцы. Первым делом нам нужно взять нашу печь буржуйку, и определиться где будут дверцы. Делаем их две штуки.

• Размеры дверцы топливника – 250х400 мм.

• Размеры дверцы зольника – 150х350 мм.

Первую дверцу делаем на расстоянии 50 см от низа бочки, а вторую на 100 мм выше дверцы зольника. Этого будет вполне достаточно для удобной загрузки топливных материалов, и очистки зольника от пепла. Вырезаем дверцы как показано на фотографии. Подготовьте несколько отрезных дисков для этой работы.

ШАГ 2: изготовление колосника. Для изготовления колосника в буржуйке своими руками мы будем использовать арматуру 25 мм диаметром. Нарезаем необходимые отрезки арматуры и привариваем их на участке между дверцей топливника и зольника. Расстояние между прутками выдерживаем 20 мм. Надежно привариваем их сварочным аппаратом и переходим к следующему шагу.

ШАГ 3: верхняя крышка. Для изготовления верхней крышки буржуйки в гараж будем использовать лист металла 700х500 мм, толщиной 4 мм. Перед этим в ней нужно будет проделать отверстие под дымоход. Привариваем крышку к бочке. Хорошо провариваем шов, чтобы в дальнейшем не было утечки дыма в неположенном месте.

ШАГ 4: петли и ручки. Теперь сделаем так, чтобы открывались и закрывались дверцы буржуйки в гараж своими руками. Привариваем петли к корпусу печи и устанавливаем на них дверцы. Здесь лучше использовать мощные цилиндрические петли. Они способны выдержать большие температуры и не деформироваться. Также нужно сделать ручки на дверцы, и какой-то крючок, чтобы фиксировать дверцы в закрытом положении.

ШАГ 5: установка печи в гараж. Пришло время определиться с местом расположения нашей недорогой буржуйки в помещении. Устанавливать ее будем в дальнем углу, чтобы печь не стояла возле ворот, и не было потерь тепла на улицу. Устанавливаем печь, надежно фиксируем ее на полу, и начинаем строить дымоход.

Вот мы и закончили делать нашу простую печь из подручных материалов. Как видите, для того чтобы сделать простое отопление в помещении, не нужно никаких замысловатых приспособлений. Просто берем и делаем эффективную буржуйку своими руками, и наслаждаемся теплым помещением. Все, что вам будет нужно для поддержания тепла – это дрова или топливные брикеты. Мы же строим свою буржуйку под дрова, так как с этим делом у нас нет никаких проблем. Теперь, как самодельная печь установлена на свое место, можно заняться изготовлением правильного дымохода.

Буржуйка из старой бочки или трубы

Эту печку можно сделать из обычной металлической бочки или трубы определенного диаметра. Она вполне подходит для установки в жилом помещении дачи, а при красивом аккуратном исполнении может подойти и для жилого дома.

Несложный вариант буржуйки из стальной трубы

1. На нужном уровне будущей печи размечаются и вырезаются два прямоугольных отверстия, которые будут входами в топку и зольник.
2. Вырезанные части пригодятся для изготовления дверец. Их обрамляют металлическими полосками, доводя их размер до нужного, и устанавливают специальную ручку с щеколдой.
3. Примерно на десять сантиметров ниже дверцы топки, внутри бочки или трубы приваривают уголковые кронштейны, на которые будет уложен колосник.
4. Колосник можно самостоятельно сварить из арматуры.
5. Если печка изготавливается из трубы, заваривается ее дно и верхняя часть.
6. К нижней донной части привариваются ножки.
7. В верхней панели вырезается отверстие для дымохода, и в него вваривается труба.
8. Затем на закрепленные петли устанавливаются дверцы. По их расположению, размечается и закрепляется крюк для замка.
9. Для того, чтобы печь имела эстетичный вид, все сварочные швы должны быть тщательно зачищены. Если потом печь покрыть жаростойкой краской, то ее будет невозможно отличить от заводского изделия.
10. Затем, когда печь полностью будет готова, ее подключают к дымоходу, выведенному на улицу.

В целом, удачный вариант буржуйки, если для него хватит места в помещении, так как эта модель займет достаточно большую площадь. Нужно отметить, что верхняя панель буржуйки достаточно велика, и на нее можно спокойно установить чайник или, например, сковороду.

О цене и качестве

Тут уместно будет сразу же затронуть вопрос: а что лучше – купить или построить? Скажем сразу – решайте сами, смотря по наличным средствам, умению и способностям к техническому творчеству. Расходы на сооружение собственной буржуйки будут вряд ли меньше, чем на покупку готовой. Но зато в буржуйке проще реализовать и проверить новые печные идеи.

Печь-буржуйка “Гном”

К примеру, показанная на рис. простейшая печка «Гном» стоит что-то около 6000 руб. А показанная на рис. выше – уже 20-25 тыс. руб. И она того стоит, если будет использоваться в качестве камина; об этом далее будет особый раздел.

Если имеется достаточно средств на покупки печки, то лучше брать литую из чугуна. Чугунная буржуйка по своим качествам предпочтительнее всех иных прочих. «Военные» буржуйки, о которых тоже речь пойдет особо, в большинстве своем чугунные

Желающим обзавестись буржуйкой также следует обратить самое пристально внимание на интернет-аукционы и печные сайты с распродажей. Дело в том, что там можно найти чугунные буржуйки не дороже простейших сварных новых, см. рис

ниже. За печку явно антикварного вида в идеальном состоянии и просят соответственно, до 100 000 руб. и более, зато «чугунка» подржавевшая, но с художественным литьем и двухконфорочной варочной поверхностью «тянет» на 7-8 тыс

рис. ниже. За печку явно антикварного вида в идеальном состоянии и просят соответственно, до 100 000 руб. и более, зато «чугунка» подржавевшая, но с художественным литьем и двухконфорочной варочной поверхностью «тянет» на 7-8 тыс.

Чугунные буржуйки

Создание буржуйки с водяным контуром своими руками

При монтаже такого вида отопительной системы можно как встроить водяной котел в буржуйку, так и создать саму печь с нуля. Поэтому условно процесс можно поделить на два этапа.

Формирование печи-буржуйки

Перед началом работ составляются чертежи, включающие все размеры печи, и подготавливаются основные материалы для работы с металлом: сварочный аппарат, молоток, болгарка, а также плоскогубцы и спецодежда.

Составляя схему буржуйки с водяной рубашкой своими руками, важно учесть толщину элементов будущего агрегата. После того как была произведена раскройка металла, можно приступать к дальнейшим шагам:

После того как была произведена раскройка металла, можно приступать к дальнейшим шагам:

Соединить дно со стенами, исключая переднюю. Все элементы стоит приваривать под прямым углом.

Поддувальный проем должен быть до 3 см меньше в сравнении с самим поддувалом.

• На передней стенке проделываются проемы для дверок. После этого ее можно установить к основной конструкции;
• По бокам передней части добавляются навесы, ставятся дверцы;

Все дверцы лучше оснастить засовами

К верхней части печи приваривается дымоходная труба.По завершению работ необходимо проверить все части на наличие дефектов в швах. Если таковых не обнаружено, можно приступать к следующему этапу — добавлению водяного контура.

Добавление водяного контура в буржуйку

Основу подобного вида печи составляет теплообменник, который можно сконструировать из разных материалов, например, полых стальных труб или листов стали. Помимо теплообменника для создания буржуйки с водяным контуром понадобятся:

• Корпус готовой печи.
• Радиаторы.
• Трубы.
• Металлические листы.

Монтаж системы производится так:

В верхней части основы буржуйки проделываются два отверстия для подачи и обратного возвращения воды.

Упростить ведение работ поможет составление чертежа будущей буржуйки с водяным контуром, создаваемой самостоятельно.

• Из металла или из других подходящих неиспользуемых материалов формируется водяной бак, для него по сравнению с топкой и зольником должно быть выделено наибольшее пространство. В баке делаются отверстия для патрубков, затем он устанавливается за топкой. Пространство отделяется металлическим листом.
• Далее производится монтаж трубной разводки. Он может быть одно-, двухтрубным и коллекторным.

Радиаторы рекомендуется ставить под окнами. Это увеличит теплопроводность буржуйки. Конструкция буржуйки с водяным контуром проверяется на отсутствие дыр, где вода может вытекать через контур.

К подающей линии ставится расширительный бак, который исключит подачу холодной воды. Его размер подбирается исходя из объема воды, который будет находиться во всей системе — бак стоит делать на 20% больше.

Пример буржуйки с расширительным баком

При правильном возведении вода будет нагреваться в теплообменнике, проходить по трубам к радиаторам, остывать и снова возвращаться в теплообменник.

Советуем подробнее прочитать про виды теплообменников в дополнение к данному материалу.

Готовую конструкцию можно красить или обкладывать кирпичом в зависимости от того, какой внешний вид для владельца будет предпочтительным.

Видео: проект буржуйки с водяным контуром

С помощью сконструированной своими руками буржуйки с водяной рубашкой можно значительно сэкономить на отоплении загородного дома. Такое сооружение может обеспечить необходимым количеством тепла любое помещение.

Это интересно: Как сделать дымоход из стальной трубы своими руками — устройство, монтаж сэндвич-конструкции, инструкция с фото и видео

Усовершенствованная буржуйка

Как и бубафони у этого проекта имеется множество поклонников, а видео сборки своими руками можно в большом количестве найти в интернете. В отличие от других буржуек ее преимущество заключается в том, что при компактных размерах длительность горения топлива в 4-5 раз дольше, чем у простой буржуйки.

Весь секрет кроется в конструкции топки. Точнее в отсутствии в топке колосниковой решетки и присутствия регулируемого шибера. Длительность процесса горения регулируется подачей воздуха в камеру сгорания.

Для самостоятельного изготовления такой металлической печи необходимо иметь не только точные расчеты, но и навыки работы со сварочным аппаратом. Дело в том, что подвижные детали корпуса должны быть очень точно подогнаны друг к другу, в противном случае регулируемого доступа воздуха не получится, он просто будет проникать в топку через неплотно прилегающие дверцы и шиберную задвижку.

Принцип работы этого варианта буржуйки длительного горения следующий: после начала процесса горения шиберная заслонка устанавливается в нужное положение, чтобы в топке поддерживался режим медленного тления. Из-за того, что в конструкции нет колосниковой решетки и зольника, воздух поступает через шиберную заслонку.

Основные модели самодельных буржуек

По своим принципам, буржуйка практически ничем не отличается от моделей специального твердотопливного устройства. Это определенная разновидность очень простой печи категории камина. Есть и особые модели, которые оснащены варочными конфорками и особые банные устройства.

Используемый материал для выполнения печки Часто буржуйка изготавливается из качественной стали, но в некоторых случаях может быть использован чугун. При разных видах металла, часто используются выполненные из натурального камня элементы. Если используется чугун, то стоит рассчитывать на низкие параметры теплоемкости, найти его очень сложно и варить его непросто. Многие именно по этой причине отдают предпочтение стали, она намного проще в процессе работы. При этом, чем толще материал, тем более долгое время он прослужит.Если планируется сделать устройство для редкого применения, например, для аварийных ситуаций с системой отопления, то изготавливайте его  из простого железа, у которого толщина равна 1 мм. В процессе изготовления печи вся фасонина вполне может использоваться заводская. Это касается таких элементов, как колосники, необходимые дверцы, конфорки и задвижки. Многие мастера изготавливают их своими руками, используя сталь.

Форма и материал для корпуса При желании сделать буржуйку, используя чертежи или фото, необходимо использовать метод раскроя металлического листа.

• Кроме того, используются такие элементы, как:
• Погонажные профили;
• Квадратной формы труба;
• Специальные уголки;
• Арматура;
• Прут.

Все это требуется, чтобы сделать корпус печи прямоугольной формы. По причине наличия специальных плоскостей, корпус будет отличаться идеальными свойствами эргономики. Говоря иными словами, буржуйка будет максимально устойчивой, ее легко обрабатывать и облицовывать. Печку можно будет легко и просто состыковать с самыми разными конструкциями, предметами и деталями.

В качестве основы могут быть использованы разные выполненные из металла корпусные изделия, ящики. Нередко это элементы цилиндрической формы, например, большого диаметра трубы, бидоны, газовые баллоны.

В процессе изготовления печи своими руками в обязательном порядке потребуется применять сварку

Если же металл не очень толстый, печь можно будет сделать при помощи болтов, винтов и сверла.Вне зависимости от выбранной модели, в основе изготовления важно использовать чертежи, т.к. несмотря на относительную простоту, требуется соблюдать определенные инструкции по выполнению средства обогрева.
