Отопительный щиток из кирпича для железной печи: разновидности, кладка

Этапы выполнения работ

Перед тем как приступить к работе стоит купить кирку, отвесы, линейку, уровень, рулетку и угольник, шнур, молоток и комбинированную кельму, которая служит для убирания излишков раствора.

Из материала для строительства обычного отопительного щитка и фурнитуры потребуются шамотные кирпичи (около 310 шт.), приблизительно 6 ведер с глиной и около 4 ведер песка, 1,5 метра гидроизолирующего толя, 3 специализированные прочистные дверки, 20-сантиметровая решётка для проветривания и 3 штуки задвижек (дымовых) размером 13?13 см.

Как выше уже говорили, щитки строят на фундаменте. Благодаря этому начинается процесс собственно с благоустройства и защиты от негативного воздействия влаги основания.

Строительство фундамента

Раствор в фундаменте равняют используя уровень, не доходя при этом приблизительно 10 см до пола. На высохший слой укладывают кирпич

, обрабатывают основание конструкции материалом для гидроизоляции, намечают контур агрегата. Потом укладывают второй пласт кирпича, целиком сравнивая его с уровнем пола.

Ключевой метод укладки фундамента одинаков для порядовки отопительного щитка любой формы.

Укладка щитка без независимой камеры сгорания

1 ряд – полностью выложен кирпичом.
2-й и 3-й ряды кладут, следуя порядовке.
На уровне 4-го ряда ставят 2 чистки и оставляют среди кирпича окно для последующего соединения с щитком.
На 5-м ряду производятся те же работы, но уделяют внимание так же и перевязке швов печи. 6-й ряд укладывают, помня оставить 2 канала.

Начав с 7-го, включая все оставшиеся нечетные ряды (до 25-го), выкладывают кирпичи по порядовке, оставляя 3 канала.
Начав с 8-го и, включая все четные ряды, работают строго по схеме-порядовке.
На уровне 10, 11, 17, 23 и 24-го рядов используют иную кладку, что обеспечивает более прочную связку швов.
В 10, 18 и 24-м рядах помнят установить задвижку с правой стороны.

На уровне 21-го и 22-го слоев устанавливают самоварник, который станет перекрыт на 27-м ряду, объединившем 2 левых канала в один общий.
На 28-м слое ставят хорошую задвижку, а 29-й выкладывают, согласно порядовке, помня о перевязке.
На 30-м ряду перекрывается канал слева, а еще вновь ставится задвижка.
Перевязку швов и перекрышу толщиной в 3 ряда должны обеспечить 31-й и 32-й ряды.
Уровни 33, 34 и 35-го слоев кладут на основании порядовки, а на финальном – 36-м ряду в первую очередь заботятся о том, чтобы оставить каналы (вентиляционный с дымовым).

Порядовка щитка с независимой камерой сгорания

Эта схема более непростая и имеет возможность раздельной камеры сгорания щитка и плиты. Материала тут также потребуется намного больше, чем при самом простом варианте щитка.

После хорошего процесса установки фундамента кладут два первых слоя, следуя схеме порядовки. 3-й ряд – подобно, но с зольником, который необходим для камеры сгорания.

4-й пласт довольно серьезный: тут устанавливают 2 задвижки (на зиму и лето), а еще дверки (поддувальные и прочистные) в количестве 4 шт. Подобно на 5-м ряду, однако тут дополнительно делают перевязку швов.
На 6-м уровне ставят духовку с водогрейной коробкой, а еще делают меньше по размерам каналы и перекрывают дверки.
На 8-м слое ставят дверки: большую – для плиты и небольшую, приготовленную для щитка.
9-й и 10-й ряды укладываются исходя из этого схеме, но на 10-м кладут стальной уплотнитель над системой для духовки.
На 11-м ряду верхнюю кромку шкафа духового мажут глиной, а еще перекрывают дверки.
Финишный ряд – 12-й, служит чтобы каркас сделать прочнее и установки чугунного настила.

Необходимость обогревать помещения в круглосуточном режиме послужила толчком к созданию заместь типовой печи-буржуйки очень эффективного отопительного щитка, обладающего хорошей теплоемкостью и гарантирующего комфорт как во время приготовления еды, так и при пребывании в помещении.

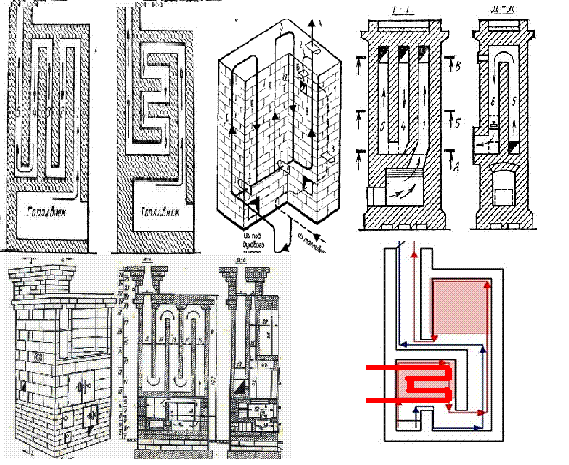

Разновидности и схемы щитков

канальные: в теле щитка устроена развитая сеть газоходов, представляющая собой несколько вертикальных каналов, соединенных между собой. Прежде чем выйти наружу, газы совершают извилистый путь по этим ходам, интенсивно отдавая тепло;
колпаковые: такой щиток для чугунной печи или плиты имеет одну или две камеры с горизонтальными сводами, где раскаленные газы задерживаются до тех пор, пока не остынут. Только после этого они могут попасть в вертикальный канал и уйти в дымоход.

Отопители канального типа конструктивно проще, поэтому и сложить их легче. Колпаковые щитки эффективнее с точки зрения отбора теплоты, но в исполнении гораздо сложнее. Новичкам браться за их возведение не рекомендуется, здесь нужна рука мастера. Для самостоятельного строительства представляем вам чертежи и разрезы простого отопительного щитка канального типа с тремя вертикальными газоходами:

Для того чтобы наша отопительно-варочная печь могла использоваться в летнее время для приготовления пищи, конструкцией предусмотрено переключение дымооборотов на летний режим. Переход осуществляется с помощью трех задвижек, встроенных в газоходы. Кроме того, в верхней части сооружения имеется вытяжная вентиляционная шахта для организации воздухообмена в помещении. Чтобы избежать опрокидывания тяги при сильном ветре, на выходе из шахты установлена решетка с обратным клапаном.На следующей схеме, изображенной ниже, показана металлическая варочная плита с отопительным щитком колпакового типа. Как видите, здесь газы после выхода из топки печи попадают в камеру со сводом, откуда ведут 2 канала.

Поскольку из камеры можно двигаться только вниз, продукты горения с высокой температурой задерживаются под сводом, пока не остынут. Тогда они становятся тяжелее и согласно закону конвекции покидают пространство камеры. В этом случае для повышения эффективности печь с отопительным щитком оборудована трубчатыми нагревателями, размещенными внутри газоходов.

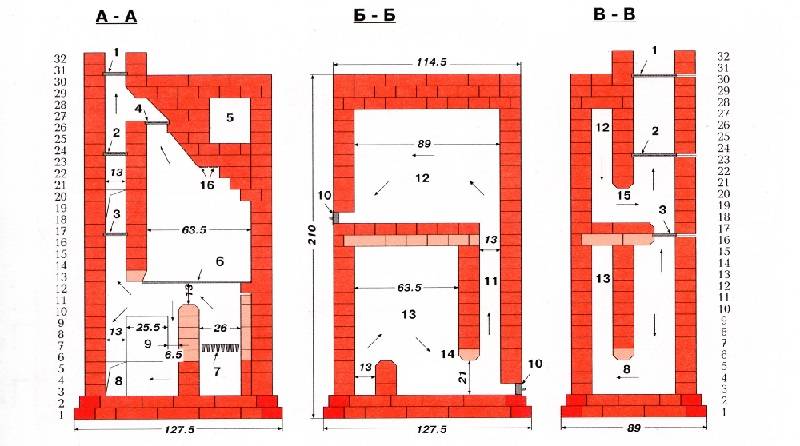

Особенности кладки

1 и 2 ряд выкладываются в соответствии с порядовкой.
В 3 ряду необходимо оставить зольник под топку.
4 ряд: устанавливаются две задвижки (одна – для летнего хода, другая – для зимнего) и четыре дверки (две поддувальные + две прочистные с кирпичными закладками внутри).
5 ряд аналогичен четвертому (соблюдается перевязка швов).
6 ряд все каналы уменьшаются, все дверки перекрываются. Ставится духовой шкаф и водогрейная коробка.

В 7 ряду укладываются две колосниковые решетки (одна – для топливника плиты, другая – для топливника щитка). Кирпичи с обеих сторон решеток стесываются. Длинный канал слева перекрывается, чтобы образовалось два коротких канала.
В 8 ряду (кладется по порядовке) устанавливаются топочные дверки (одна размером поменьше – для топливника щитка, другая – побольше – для топливника плиты).
9 ряд кладется по схеме, также и 10, но в нем над духовкой кладется стальная полоска.
11 ряд: дверки перекрываются, верх духовки смазывается глиняным раствором. Справа от водогрейной коробки канал закрывается кирпичом, слева – остается не заложенным.
В 12 ряду укладывается чугунный настил, вокруг плиты укрепляется каркас из стальных уголков. Этот ряд – завершающий в кладке плиты.

В 16 ряду необходимо стесать кирпич справа у второго канала.
В 19 – ставится задвижка, которая закрывает трубу (с этого и по 25 ряд включительно из трех имеющихся каналов образуется пять).
В 22 ряду ставится самоварник, далее в последующих рядах остается один канал – труба, а щиток перекрывается кладкой в три ряда.
В 31 ряду канал трубы уширяется с помощью стесывания кирпича.
В 32 и 33 рядах ставится вентиляционная решетка (для этого образуется отдельный канал).

Длина – 1400 мм.
Ширина – 1020 мм.
Высота — 2170 мм.
Масса — 2800 кг.
Длина стальной полосы над духовкой – 550 мм.

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

отопительные;
варочные;
многофункциональные;
комбинированные.

Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.
Печь с варочной поверхностью

В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
зольника, где собирается пепел;
дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 600С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 600.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания. Варочная печь
Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

топочной камеры;
дымохода;
зольника;
варочной поверхности;
духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Типы отопительных щитков

Конструкцию классифицируют по разным признакам. По толщине стенок:

в полкирпича (толстые стенки, оптимальный вариант в том случае, если планируется регулярная долгая работа плиты, а также как защита от потенциального возгорания);
в четверть кирпича (тонкие стенки, которые быстрее нагреваются, но при этом быстрее остывают, при этом кладка в этом варианте требует более тщательного соблюдения правил пожарной безопасности, а также укладки щитка на гидроизолированный фундамент и непременного оснащения печи металлическим кожухом).

По конструктивным особенностям и особенностям монтажа:

колпакового типа – одна или две кирпичные поверхности, соединенные каналами. В каждом колпаке вход и выход дымохода ставятся ниже его верхней плоскости. Причина в том, что горячий воздух стремится вверх, так что, нагревшись и попав в колпак, он останется в нем вплоть до момента остывания, а затем, будучи вытеснен более горячим газом, уйдет выше по дымовыводящей трубе.

В этом смысле двухколпаковый отопительный щиток выгоднее – он заберет у печных газов тепла больше, чем конструкция с одним колпаком.

канального типа – предполагает установку виткового дымоходного канала, который имеет одинаковый диаметр на всех участках трубы. Такой дымоход может быть вертикальным или горизонтальным, но, в любом случае, в нем устанавливаются перегородки. Также этот тип предполагает установку перемычек – летом они препятствуют ненужному нагреву всей поверхности, сосредотачивая тепло исключительно на плите.

По конфигурации:

прямая – наиболее распространенная форма щитка;
угловая – встречается реже, зато экономит место в помещении и дает больше тепла благодаря большей площади.

Недостатки металлических варочных печей и как их исправить

У компактных габаритов металлических печек есть и недостаток – слишком маленькая поверхность воздушного теплообмена.
Помимо этого, газообразные продукты сгорания обладают очень высокой температурой — от +300° градусов и более. Поэтому приходится думать о пожарной безопасности и термоизолировать дымоход.
Как известно, КПД печек пропорционален обратно температуре выводимых отходов сгорания. Для приготовления же еды варочные агрегаты используют далеко не всю генерируемую тепловую энергию.
Помимо этого, такие печи обычно имеют короткие дымоходные каналы. Поэтому и они поглощаются немного тепла.

Такие тепловые потери с любой точки зрения нерациональны. Возникает нужда их минимизировать. Один из самых распространенных способов понизить энергетические потери печи — это оснастить агрегат своими руками отопительным щитком.

Что представляет собой устройство

Щиток представляет собой пристраиваемую к печи небольшую кирпичную стенку, внутри которой имеется развитая система дымоходов.
С топкой такие устройства почти никогда не делаются. Нагревается щиток благодаря отводимым от печки газам. Конструктивно стенка не способна выбрасывать много тепла в окружающую среду.

Есть более сложные и удобные конструкции, цена которых выше. Они оснащаются своими топками небольшого размера. Можно их делать и независимыми от варочной плиты и пристраивать, например, к печам с камином.
Кирпич имеет хорошую теплопроводность, а главное — высокую теплоемкость. Разогреваясь при растопке печи либо приготовлении еды, он отдает тепло комнате несколько часов. Так можно получить аналог печки из кирпича. Только более простой конструктивно и за меньшие деньги.

Достоинства

Несмотря на то, что современный мир подразумевает использование высокотехнологичных устройств и строений, простой отопительный щиток не теряет своей популярности. По основному принципу строятся не только печи в частных домах, но и создаются камины, которые являются как отопительным, так и декоративным элементом жилища.

Кладка простого щитка значительно легче печной кладки, кроме того, в некоторых случаях конструкция гораздо лучше прогревает помещение и сохраняет тепло длительный промежуток времени.

Кроме вышеперечисленных положительных сторон, есть ещё одна, не менее важная. Компактность щитка даёт большие возможности в больших и маленьких помещениях. При правильной укладке можно не беспокоиться о каких-либо проблемах, которые могли возникнуть с печью. Конструкции в основном простые и будут понятны даже новичкам в этом деле. Главное – это выбрать качественные материалы и внимательно изучить инструкцию.

Компактный щиток идеально впишется в интерьер любого помещения

На такой поверхности можно будет потом даже готовить, так как есть возможность оснащать чугунную поверхность специальными конфорками. Преимуществ гораздо больше, чем недостатков, и не менее важная сторона вопроса – это простота самостоятельной выкладки. Подобную конструкцию можно сделать самостоятельно, главное – не пытаться заниматься самодеятельностью, так как любая ошибка может нанести существенный вред в будущем.

Общее назначение отопительного щитка

Прежде чем говорить о том, как должна выполняться кладка отопительного щитка, следует более подробно описать, где этот элемент используется.Как известно, одно из главных преимуществ стандартных варочных плит и печей-буржуек из стали и чугуна заключается в их небольших и удобных размерах (детальнее: «Печь буржуйка своими руками — варианты изготовления»)

Однако есть в этом и отрицательная сторона: рабочая поверхность является совсем небольшой, что довольно неудобно.Более того, важно помнить еще и о рабочей температуре этих приборов, которая обычно очень высока (не менее 300 °C). Ввиду большой величины данного параметра появляется серьезный риск возгорания, поэтому крайне остро стоит необходимость тщательной изоляции трубы дымохода

И если провести эту процедуру неправильно, то тепло будет уходить в больших объемах, что, безусловно, повлияет на эффективность работы оборудования.Для того чтобы решить проблему теплопотери, можно воспользоваться одним из двух наиболее действенных методов:

Обусловлено это тем, что теплопроводность кирпича является высокой, поэтому при нагревании помещению будет гарантирован обогрев на значительное время.

Рабочая мощность такого прибора варьируется в пределах от 7 до 14 кВт. После того, как твердое топливо прогорит, тепло в помещении будет оставаться еще долго (его объем будет составлять около одного кВт).

Преимущества кирпичного отопительного щитока

Сооружая подобные устройства для банной печи своими руками, необходимо внимательно отнестись к каждой мелочи строительного процесса, так как любая ошибка приводит к некорректной работе всей системы в будущем. Основные рекомендации:

На начальном этапе закладывается цементный фундамент конструкции, предпочтительно, чтобы он не был связан с основанием помещения.
Верхний уровень фундамента находится в пределах 150 мм ниже уровня полов.
После того как выкладывается гидроизоляционный слой из рубероида, дальнейшая кладка производится в полном соответствии с порядовкой.
Раствор для работы, который состоит из просеянного песка и профильтрованной вымоченной глины, важно хорошо перемешать.
Толщина шва тепловой системы не должна превышать 3 мм, максимум, который допускается в работе — 5 мм.
Строительным уровнем и отвесом вымеряется каждый уровень кладки.
Излишки, которые остаются на поверхности от раствора, удаляются, а внутренняя часть газового прохода протирается влажным полотенцем.

Что это такое

Прежде чем перейти к классификациям этого элемента, стоит для начала разобраться, что такое щиток для обогрева, и в чём необходимость его построения.

Щиток является строением чаще всего из кирпича, которое используется как варочная или отапливающая поверхность. Данная конструкция позволяет поддерживать тепло в жилых помещениях. Особенно хорош и незаменим он в том случае, когда стандартные методы отопления трубами по каким-либо причинам не подходят или попросту недоступны (например, иногда нет возможности провести к дому газ).

Обычно такой щиток функционирует от горячих газов, которые выделяются из варочной плиты печи, но иногда в него можно встроить и индивидуальную топку.

Отопительный щиток чаще всего не оборудуют собственной камерой сгорания, он выступает в качестве простого теплообменника

Общее назначение отопительного щитка

Прежде чем говорить о том, как должна выполняться кладка отопительного щитка, следует более подробно описать, где этот элемент используется.

Как известно, одно из главных преимуществ стандартных варочных плит и печей-буржуек из стали и чугуна заключается в их небольших и удобных размерах (детальнее: “Печь буржуйка своими руками – варианты изготовления”). Однако есть в этом и отрицательная сторона: рабочая поверхность является совсем небольшой, что довольно неудобно.

Более того, важно помнить еще и о рабочей температуре этих приборов, которая обычно очень высока (не менее 300 °C). Ввиду большой величины данного параметра появляется серьезный риск возгорания, поэтому крайне остро стоит необходимость тщательной изоляции трубы дымохода. И если провести эту процедуру неправильно, то тепло будет уходить в больших объемах, что, безусловно, повлияет на эффективность работы оборудования

И если провести эту процедуру неправильно, то тепло будет уходить в больших объемах, что, безусловно, повлияет на эффективность работы оборудования.

Для того чтобы решить проблему теплопотери, можно воспользоваться одним из двух наиболее действенных методов:

Направить энергию тепла, производимую в процессе сгорания топлива, для нагрева теплообменного элемента. На практике этот способ реализуется, как правило, посредством монтажа водяной отопительной системы, где теплоноситель может циркулировать либо естественным образом, либо с помощью насоса.
Но, используя данный метод, следует внимательно следить за температурой, поскольку в случае замерзания воды трубы отопительного контура просто разорвутся и вся система придет в негодность.
Чтобы избежать этого, можно применить следующий способ: соорудить такой элемент, как кухонная плита с отопительным щитком. В этом случае продукты сгорания будят проходить по дымоходу, вмонтированному в стену из кирпича, и теплопотери значительно сократятся (про “Печь с горизонтальным дымоходом”).

Зачем нужна печь?

Устройство напоминает конструкцию русской печки, но только меньших габаритов, размеров 3 на 4, и выполняет похожие функции. В постройке есть потолок, который прогревает низ духовки. Здесь можно готовить еду и выпекать хлеб. На варочную часть можно устанавливать мангал. В зависимости от схемы конструкции, дровяная отопительно-варочная печь предназначается для таких функций:

обогрев дома;
приготовление пищи;
выпечка изделий из теста;
приготовление шашлыка, тушеных блюд;
консервирование;
копчение;
сушка грибов, овощей и фруктов.

Агрегат ОВИК 9, выполнен по чертежу Кузнецова, предназначается не только для обогревания помещения. Это печь с котлом для водяного отопления. Благодаря ее конструкции, ни одна из килокалорий не пропадает. Тепло продвигается в водяной резервуар, чем и обеспечивает обогрев всего здания. Топочные круглые печи Кузнецова называют еще «термоядерными», что означает «высокоэффективными».

Классификация

Как правило, щиток работает от горячих газов, выделяемых варочной плитой печи. Но в некоторых случаях в него можно встроить индивидуальную топку.

В итоге получается конструкция, в которой теплооборот никак не зависит от плиты.

По толщине стенок

Щитки бывают таких типов:

с толстыми стенами (уложены в полкирпича);
с тонкими стенами (уложены в ¼ часть кирпича).

Вариант с толстыми стенами выгоден в плане низкой возгораемости и в том случае, если предполагается долговременная работа плиты.

Второй вариант требует более четкого соблюдения правил пожарной безопасности, т. к. конструкция нагревается не частично, а полностью. Кроме того, эти щитки укладывают на гидроизолированный фундамент. А если их решают украшать изразцами, то делать это необходимо в процессе возведения. Такие печи обязательно оснащают металлической оболочкой – кожухом.

Отопительный щиток должен быть по-разному налажен на работу в летнее и зимнее время. Это позволяет в жару пользоваться только варочной поверхностью буржуйки, не нагревая стены, а зимой добиваться максимально возможного обогрева. Принцип действия выглядит так: в летнем варианте посредством задвижки перекрываются ходы для дыма, в результате чего нагревается только плита, а в зимнем задвижка отодвигается, что дает толчок к обогреву всей поверхности щитка.

По конструкции

Также щитки в зависимости от конструкции и особенностей монтажа могут быть:

Колпакового типа. Этот агрегат состоит из 2 вертикальных кирпичных поверхностей, соединенных каналами. Попадая внутрь специального колпака, нагретый воздух задерживается там и эффективно обогревает помещение.
Канального типа. Предполагает эксплуатацию извилистого дымохода с металлической трубой одинакового диаметра. В этом случае обязательно устанавливают перемычки, не дающие нагреваться всей поверхности в летнее время.

В основном щитки имеют прямую конфигурацию, но иногда могут быть и угловыми.

Классификация

Тепловые щитки разделяются по нескольким особенностям:

Толщине стенок;
Особенностям конструкции или монтажу;
Конфигурации.

Каждая из вышеперечисленных особенностей подразделяет конструкцию ещё на несколько типов. Например, толщина стенок может быть как в половину кирпича, так и в четверть. Первый способ отлично подойдёт для тех, кто хочет долгое время работать с плитой и не бояться возгорания при длительной эксплуатации. В конструкциях же с тонкими стенками в четверть кирпича основная особенность в том, что они гораздо быстрее остывают.

Особенности конструкции и монтажа также имеют свои подразделения. Существует два основных вида конструкций: колпаковый и канальный типы. В первом случае одна или две поверхности совмещены по принципу колпака при помощи каналов. Принцип работы такой конструкции несложный. Горячий воздух останется в верхней части конструкции до того момента, пока не начнёт остывать. После того как воздух в колпаке остынет, другой горячий воздух займёт его место.

Не пропустите: Как правильно собрать печь из дисков автомобиля своими руками?

Конструкции колпакового типа характеризуются низкой возгораемостью

Канальный тип проще колпакового. Этот случай подразумевает одинаковый диаметр в трубе и наличие перемычек в определённых местах конструкции, которые позволяют регулировать нагрев или остывание поверхности.

Конфигурация щитка подразделяется на прямую и угловую. У каждой конфигурации есть свои преимущества и недостатки, которые влияют на функциональность щитка. Однако отмечено, что угловая конструкция используется значительно реже прямого вида. Возможно, это обусловлено тем, что угловая конструкция сложнее в построении. При этом она способна сэкономить место, что станет прекрасным решением в том случае, если помещение, в котором расположен щиток, небольшого размера.

Отопительная печь с нижним обогревом размером 770×640 мм

Отопительная печь имеет размеры, мм: 770x640x2310 (рис. 1,а).

Рис. 1. Отопительная печь с нижним обогревом размером 770×640 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —17 рядов; 1 — зольниковая камера; 2 — поддувальная дверка; 3 — колосниковая решетка; 4 — топочная дверка; 5 — топливник; 6 — дымовая задвижка.Рис. 1. Продолжение: г — кладка 18—35 рядов

Расход материалов (без фундамента и трубы):

кирпич красный — 220 шт.;
кирпич огнеупорный — 170 шт.;
глина красная — 10 ведер;
глина тугоплавкая — 50 кг;
песок — 5 ведер;
дверка топочная — 250×210 мм;
дверка поддувальная — 250×140 мм;
задвижка дымовая — 130×250 мм;
решетка колосниковая — 380×250 мм;
дверки прочистные размером 130×140 мм — 6 шт.;
предтопочный лист — 500×700 мм.

Огнеупорный кирпич, при его отсутствии, может быть заменен обыкновенным красным отборным кирпичом первого сорта.

Прежде чем начать кладку печи, следует приобрести необходимые печные приборы и только после этого начинать работу, ориентируясь на их размеры.

Печь может сложить один печник в течение 16—18 ч, дополнительно для подноски материала и приготовления глинопесчаного раствора требуется около 4—5 ч.

Размеры печи небольшие, но она обеспечивает отопление помещения с площадью пола до 16 м².
Теплоотдача печи при одноразовой топке — 2,8 кВт (2400 ккал/ч), а при двухразовой топке — 3,5 кВт
(3000 ккал/ч).

Печь имеет простую конструкцию, повышенный обогрев в нижней зоне, топливом для нее служат антрацит, каменный уголь, углебрикеты, торфяные брикеты, дрова. Горячие дымовые газы в печи продвигаются по хорошо развитой системе дымоходов, обогревая при этом ее внутренние стенки.

На рис. 1,б даны вертикальные разрезы печи по А—А, Б—Б и В—В, а на порядовках показано, в какой последовательности осуществляются кладка кирпичей и установка печных приборов в каждом ряду.

На вертикальных разрезах видны топливник 1, зольниковая камера 2, колосниковая решетка 3, топочная дверка 4, поддувальная дверка 5, дымовая задвижка 6, прочистные отверстия.

Стрелками указаны направления движения горячих дымовых газов в прогревающейся печи, а штриховыми линиями показано движение холодного комнатного воздуха в прогретой печи перед полным закрытием дымовой задвижки.

Горячие дымовые газы прогревающейся печи из топливника поднимаются до перекрытия топливника и из верхнего отверстия.

Кладка пятого ряда не представляет трудностей, только следует обратить внимание на правильность чередования швов. Этот ряд образует топливник размером 250×380 мм

Во время кладки шестого ряда устанавливают и крепят к кладке топочную дверку. Перед установкой топочной дверки ее подготовляют к монтажу. Кладку седьмого и восьмого рядов проводят согласно порядовкам. Кладка печи с девятого по семнадцатый ряд не представляет трудностей, нужно только соблюдать правила перевязки швов. Восемнадцатый ряд перекрывает топливник и нисходящий канал. Остается только один канал размером 130×130 мм. Девятнадцатый ряд выкладывают обыкновенным красным кирпичом, кладка этого ряда похожа на кладку восемнадцатого ряда. Во время кладки двадцатого ряда устанавливают прочистные отверстия.

Двадцать первый ряд выкладывают согласно порядовке. Двадцать вторым рядом перекрывают прочистные дверцы. Двадцать третий ряд необходимо выкладывать строго по порядовке. Кладкой этого ряда образуется начало системы дымоходов.

Кладка печи с двадцать четвертого по двадцать седьмой ряды одинакова, нужно только строго соблюдать правила перевязки швов. Кладку печи с двадцать восьмого по тридцатый ряд проводят согласно порядовке. Тридцать первым рядом перекрывают верх печи, оставляя канал дымовой трубы размером 130×250 мм. Тридцать вторым и тридцать третьим рядами также перекрывают верх печи, только соблюдают при этом правила перевязки швов. В тридцать четвертом ряду показаны кладка ( канала в пять кирпичей и установка дымовой задвижки размером 130×250 мм.

Кладкой тридцать пятого ряда начинается дымовая труба. Кладка трубы не представляет трудностей. Трубу выкладывают «впятерик”, детально соблюдая правила перевязки швов, с внутренним размером трубы 130×250 мм строго вертикально. При прохождении потолочного перекрытия и крыши необходимо соблюдать противопожарные мероприятия. После окончания кладки печи и дымовой трубы их сушат пробными топками, после сушки оштукатуривают и белят.

Особенности печного отопления

Печное отопление имеет ряд преимуществ, благодаря которым кирпичные печи на дровах на протяжении нескольких веков не теряют своей популярности. Самое главное достоинство — способность керамического кирпича, из которого кладут печки, накапливать и длительно отдавать тепло.

При этом в пространство выделяется полезная для человеческого организма лучистая энергия, дающая ощущение тепла и комфорта. При регулярной топке в холодное время года в доме всегда тепло и сухо, а за счет печной тяги образуется естественная вентиляция. В жару печка, напротив, охлаждает комнаты за счет отведения избыточного тепла в грунт и воздух через фундамент и дымоход.

Кроме создания комфортного микроклимата кирпичная печь может нести дополнительные функции, наличие которых зависит от конструкции:

приготовление пищи — варка, жарка, тушение и выпечка;
сушка одежды, обуви, продуктов питания;
нагрев лежанок для сна;
возможность любоваться открытым пламенем.

Печи, предоставляющие несколько функций, называют комбинированными. К таким видам печей относятся отопительно-варочные, печи-камины, а также несколько популярных базовых моделей, в том числе русская печь.

У печного отопления есть и недостатки, к ним относится невозможность эффективно обогревать удаленные помещения. Поэтому в домах большой площади обычно ставят несколько печек с отдельными или объединенными дымоходами или совмещают печное отопление с другими видами обогрева.

В компактных домах, состоящих из одной или нескольких помещений, печь обычно располагают в центре, так, чтобы ее стены были расположены во всех комнатах. Варочную поверхность и духовку размещают со стороны кухни, лежанку — в спальне или детской, а открытую топку камина — в гостиной или столовой.
