Горелка бабингтона своими руками - рекомендации по изготовлению

Изготовление газовой горелки

Приступая к самостоятельному изготовлению устройства, необходимо приготовить инструменты для работы и подобрать требуемый материал. Прежде всего, выбирают материал для ручки. Жёстких требований не существует, поэтому каждый может использовать свою фантазию и возможности. Основными требованиями к ручке являются: её удобство в эксплуатации, чтобы она не перегревалась во время работы. Опыт показывает, что целесообразно использовать готовую рукоятку. Например, ручка от какого-нибудь, вышедшего из строя паяльника, кипятильника или другого бытового прибора.

Для изготовления подводящей трубки используется сталь. Выбирают стальную трубку диаметром не более 1см и толщиной стенки 2,5 мм. Изготовленную рубку вставляют в подготовленную ручку. Там её необходимо надёжно закрепить. Способ крепления выбирается в соответствии со своими возможностями.

После этого рассекатель надёжно закрепляют в корпусе. Следует предусмотреть небольшой зазор для внутреннего фланца. Рекомендуемый зазор должен составлять примерно 5мм. Такой зазор обеспечит необходимое замедление скорости потока газа, который поступает к запальнику. Замедление позволит надёжнее зажигать горелку.

Форсунку изготавливают из металлического прута. Она обеспечит подачу газа к области горения. Её изготавливают следующим образом. Сверлом диаметром в 2мм аккуратно делают глухое отверстие в корпусе форсунки. Затем сверлят отверстие сверлом 4мм. Оно необходимо для создания перемычки. Их аккуратно заклёпывают и шлифуют.

Чертеж газовой горелки

Конец изготовленной трубки соединяют с выходным отверстием редуктора. Для соединения применяют гибкий шланг. Материал подбирают из перечня разрешённых материалов для бытовых газовых систем. Это может быть специальная резина или особый тканевый материал. Для обеспечения надёжности и пожарной безопасности целесообразней использовать сертифицированный материал. Шланг надевают на трубку и закрепляют его стандартным хомутом.

После завершения сборки всего аппарата, требуется выставить оптимальное давление в баллоне. Перед поджигом горелки следует тщательно проверить всю систему подачи газа, смешивания с воздухом на наличие возможных утечек. Если они проявились, их обязательно необходимо устранить. Только после всех проверок можно зажигать горелку. Горелка должна обеспечивать длину горящей струи до 50 мм.

Грамотно самостоятельно собранная горелка прослужит надёжным помощником в делах на длительный срок. Она будет тем средством, которое поможет решать многие бытовые задачи, не прибегая к применению дорогостоящего инструмента.

Работы по улучшению регулировки пламени

Горелки с регулировкой силы пламени

Чтобы обеспечить нормальную работу нашей горелки, необходимо оборудовать ее рассекателем и краном. Подходящее место для монтирования крана возле ручки, выше на 2–4 см. Но его можно устанавливать и на подводящей трубке. Подойдет кран от горелки отслужившего свой срок автогена или его другой аналог. Он стационарно закрепляется на трубке резьбовым соединением. Для уплотнения соединения используйте ФУМ-ленту.

Рассекатель будет установлен на трубу с форсункой. Его тоже нужно сделать из латуни Ø 15 мм. Наиболее оптимальный вариант – цилиндрическая деталь с отверстием для трубки с форсункой. Если таковой нет, сделайте следующее:

Возьмите латунную трубу Ø 35 мм и отрежьте кусок 100–150 мм.
Отступив от конца, маркером наметьте 3–5 точек ровно отдаленных друг от друга.
Просверлите в ней отверстия 8–10 мм сверлом и болгаркой сделайте к ним ровные пропилы.
Теперь можно подогнуть все к центру и приварить к трубке горелки.

Устройство форсунки горелки

Чтобы правильно закрепить рассекатель, его нужно разместить так, чтобы форсунка выступала на 2–3 мм от места соединения. Благодаря такому приспособлению можно добиться двух целей: защитить пламя от сильного ветра и обеспечить ему поток кислорода, который необходим для более устойчивого и сильного пламени.

Все места сварки можно сгладить при помощи болгарки. Тогда ваша самодельная горелка будет выглядеть более солидно. На этом все. Теперь остается только подвести газ и использовать горелку по назначению.

Это интересно: Горелка для сварочного полуавтомата — устройство, принцип работу

Устройство и принцип работы

Конструктивно инструмент может иметь различный принцип образования газокислородной смеси. В некоторых резаках для подачи воздуха используют кислородный баллон, а в современных устройствах кислород забирается непосредственно из атмосферы. Более функциональные устройства оборудованы автоматическим пьезорозжигом, системой защиты, в том числе от ветра, различными наконечниками и переходниками.

Кровельная газовая горелка

Пропановая горелка выполнена из простых конструкционных элементов:

Ручка для надежного удержания агрегата;
редуктор, регулирующий напор газа;
газовая трубка для подачи топлива;
металлическое распределительное сопло;
системы газовых шлангов, подающих газ с ниппелями от 6 до 9 мм;
баллон с пропаном.
кислородный баллон;
хомуты для крепления.

Принцип работы горелки пропановой для кровельных работ:

Горелочное устройство присоединяется к редукторам кислородного и пропанового баллонов с помощью системы подающих шлангов.
Редукторы устанавливаются на баллоны для создания рабочего давления сварки.
После сборки схемы по газу и кислороду, проверки плотности соединения и закрепления узлов открывают газ на баллонах посредством вентилей.
Устанавливают давление газа до режимного значения, и открывают вентиль.
Топливо по шлангам поступает к пропановой горелке.
Процесс смешивания осуществляется в инжекторе с образованием газовоздушной среды.
Рабочее пламя выходит из устройства с температурой более 2000* С.

Как сделать гриль из баллона своими руками?

Работа состоит из следующих этапов:

подготовки корпуса;
разрезания баллона;
устройства поддува, других отверстий;
изготовления крышки;
монтажа подставки.

С течением времени гриль приобретёт ровный чёрный цвет, но при желании конструкцию окрашивают.

Инструменты и материалы

Для превращения газового баллона в гриль требуется следующий набор:

болгарка;
сварочный аппарат;
электродрель;
дверные петли;
молоток;
разводной ключ;
зубило;
уголок;
металлическая труба.

Решётку к грилю изготавливается самостоятельно или покупается в магазине.

Подготовка деталей, чертеж и монтаж

После того как нужный баллон из-под фреона или пропана нашёлся, его необходимо адаптировать под гриль.

Фото 1. Примерный чертеж мангала-гриля из старого газового баллона, вид спереди и сбоку.

Сразу разрезать ёмкость нельзя, это крайне опасно, поскольку внутри часто остаётся сжиженный газ или конденсат. Баллон открывают, затем переворачивают вверх дном. Чтобы убедиться, что лишних примесей внутри не осталось, на открытый вентиль наносят мыльную пену. Теперь отсоедините кран при помощи ключа и молотка или пилы.

Внимание! Если вы решили спилить кран, поливайте место разреза водой во время работы, чтобы остатки газа не вспыхнули от искры!

Затем заготовку заливают водой из шланга и дают отстояться три-четыре дня. Только при этом условии дальнейшая работа безопасна.

В основании гриля просверливаются отверстия, далее, при помощи заклёпок и сварки крепятся дверные петли и на них — крышка. Последнюю часто делают не откидной, а полностью съёмной. После этого болтами крепится ручка из не нагреваемого материала.

Изнутри корпус укрепляется уголком по всему периметру. Если этого не сделать, гриль очень быстро деформируется под воздействием высокой температуры. На уголке сооружают крепления для сетки и шампуров.

После этого к корпусу монтируют подставку с ножками. Для последних годится железная труба, разрезанная на четыре равных куска. Она крепится к днищу при помощи сварки и болтов.

Важно. Если и после этого гриль не обрёл устойчивость, сделайте внизу дополнительный уголок

В завершении работ в днище мангала просверлите несколько отверстий. Они предназначены для перегоревших углей.

Разновидности газовых горелок

Чтобы газовая горелка для горна, сделанная своими руками, обеспечивала безупречную работу домашней кузницы, необходимо знать, какие виды устройств применяются в подобных конструкциях. Их всего несколько:

Надежные и весьма простые по своей конструкции осеструйные горелки. В них газ перемещается вдоль центральной оси, а поток воздуха движется по касательной к смесителю. Такой подход приводит к значительным потерям давления. Кроме того, воздух больше воздействует именно на обрабатываемый участок металла, из-за чего на его поверхности появляется окалина.
Инжекционные устройства. Как видно из названия, в них применяется инжектор, который обеспечивает самозасасывание газа. Сделать такую горелку своими руками можно, но вот для ее использования нужно иметь определенные навыки.
Вихревые устройства. Они весьма экономичны, а конструкция этих устройств минимизирует потери давления. Главный недостаток – очень сложная конструкция, из-за чего сделать горелку своими руками не представляется возможным.
Комбинированные устройства, в которых сочетается осеструйный и прямоточный принцип действия. Преимущества – возможность регулировать подачу смеси газа с воздухом, а также эффективное управление температурой нагрева металлической заготовки. Недостатки – большие габариты, не позволяющие использовать горелку для компактного горна в домашней кузнице, а также сложная конструкция.

Итак, самое простое решение для создания устройства своими руками – это осеструйная горелка. Приступая к ее изготовлению, помните о том, что она должна обеспечивать:

безупречную работу даже при повышении уровня влажности во внутренней полости горна;
безопасное возгорание газовоздушной смеси;
устойчивое пламя, способное равномерно прогреть металлическую заготовку;
защиту от так называемого обратного удара; он возникает при неожиданном изменении направления тяги; в результате смесь в горне взрывается, что может стать причиной серьезных травм или даже смертельного исхода;
повышенная скорость струи газа при увеличенной ее ширине и небольшой высоте.

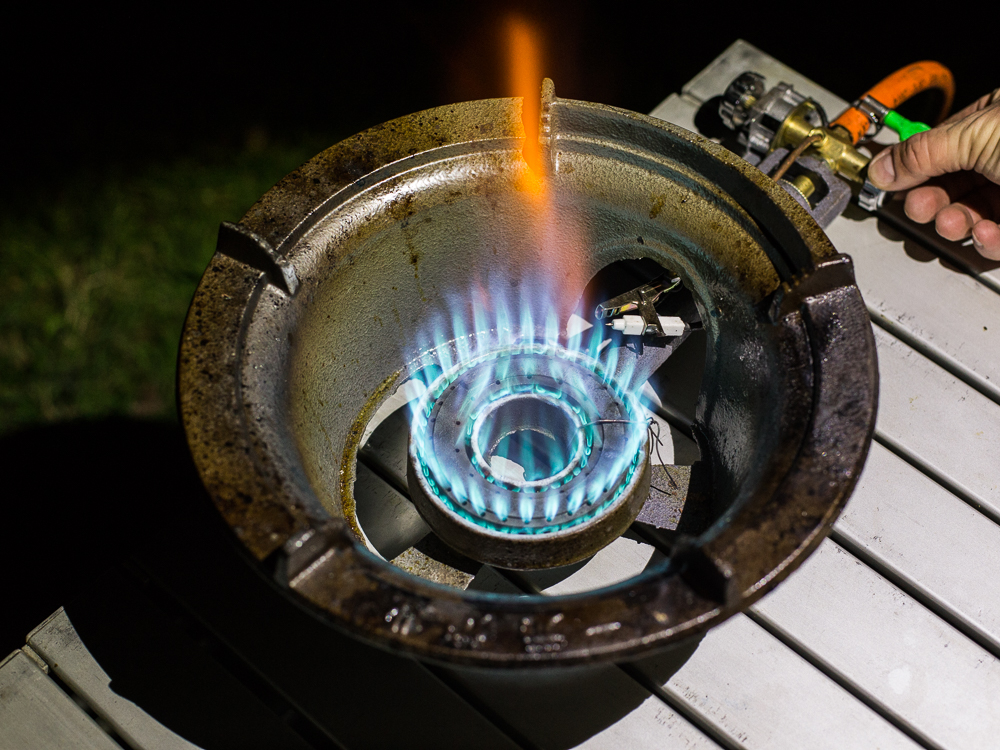

Что собой представляет

Газовой горелкой для казана называют специальное оборудование, применяемое для удобного и быстрого приготовления еды во время турпоходов. Устройство отличается простой конструкцией, что позволяет сделать его своими руками. Корпус состоит из стакана, рукоятки, держателя, газового шланга, в числе прочих элементов – два редуктора, один из которых применяют для подачи топлива, форсунка, головка, узел для крепления газового баллона. Мощность горелок может быть от 2 до 7 кВт. Существуют установки с ножками и без них. Производство агрегатов осуществляется из прочного металла, что обеспечивает длительность эксплуатации.

Газовая горелка характеризуется простотой в уходе, однако требует периодической проверки работоспособности. Так как оборудование не создает копоти, после приготовления еды посуда отмывается просто. Большинство горелок оснащены пьезоподжигом, с помощью которого обеспечивается быстрое разжигание огня без использования спичек или зажигалки.

Назначение

Давайте сначала определимся какие способы обогрева печей бывают:

дровяные;
уголь древесный:
масляные;
газовые;
электрические.

При использовании печи в ресторанах, кафе и т.п. возникает вопрос о способе разогрева данной печи. И если использовать дрова удобно и экологично на открытых площадках и предположительно летом, то тандыры с газовыми горелками позволят использовать их внутри помещений и гармонично вписать в условия современной кухни.

Возможно использование тепло-электро-нагревателей, но стоимость за электричество не идет ни в какое сравнение с оплатой за газ. Поэтому если Вы предполагает работать в помещении, то выбор газового способа отопления — это идеальный вариант.

Газовая устройство используется для первичного разогрева тандыра и накопления тепа в стенках. Оно позволяет более плавно регулировать прогрев, что позволит избежать трещин и прогорании стенок. В дальнейшем горелки используются для поддержание необходимой температуры в тандыре, но не в период приготовления пищи.

Так выглядят горелки на фото:

Фото 1

Фото 2

Земляной (ямный) тандыр

Еще одна конструкция земляного тандыра

Для кувшина в земле выкапывается небольшой котлован, на дно которого сыпется 10 см песка. Для фундамента поверх песка размещается решетка, ровно залитая бетонным раствором. Когда фасад подсыхает, начинаются основные работы по изобретению тандыра. Огнеупорные блоки укладываются по кругу, устанавливается специальная труба для подвода воздуха. Следующие ряды кирпичей укладываются по краям желаемого тандыра, без зазоров, и чтобы верхушка котла была размером с половину серединки печи.

Когда печка высыхает, все ее зазоры и стыки заделываются каолиновой глиной. Как только просыхает первый слой, наносится следующий, но в раствор добавляется солома. Данный слой служит изоляционной перегородкой. Последний слой состоит из цементной смеси с глиной. Свободные места между кирпичами и стенками ямы засыпаются песком, солью и глиной, после чего изобретение закаливается. Также для новенькой печи следует приготовить крышку — металлический лист с ручкой, чтобы тепло сохранялось максимально долго.

Обжиг

После первоначальной протопки, печь надо обжечь изнутри. Для обжига нужны дрова лиственных пород, которые при горении образуют много углей.

Какую делать?

Газовые горелки малой мощности для быта и мелкого частного производства по эксплуатационным показателям классифицируются след. образом:

Высокотемпературные – для точных спаечно-сварочных, ювелирных и стеклодувных работ. КПД не важен, нужно добиться максимальной для данного топлива температуры пламени.
Технологические – для слесарных и кузнечных работ. Температура пламени весьма желательна не ниже 1200 градусов, и с соблюдением этого условия горелка доводится до максимальной экономичности.
Отопительные и кровельные – добиваются наилучшего КПД. Температура пламени, как правило, до 1100 градусов или ниже.

Касательно способа сжигания топлива газовая горелка может быть выполнена по одной из след. схем:

Свободно-атмосферной.
Атмосферно-эжекционной.
С наддувом.

Атмосферные

В свободно-атмосферных горелках газ сгорает в свободном пространстве; приток воздуха обеспечивается свободной конвекцией. Такие горелки неэкономичны, пламя рыжее, коптящее, пляшущее и бьющееся. Интерес, представляют, во-первых, потому, что избыточной подачей газа или недостаточной воздуха любую другую горелку можно перевести в свободно-атмосферный режим. Именно в нем горелки поджигают – на минимуме подачи топлива и еще меньшем притоке воздуха. Во-вторых, свободный приток вторичного воздуха может быть очень полезен в т. наз. полутораконтурных горелках для отопления, т.к. намного упрощает их конструкцию не в ущерб безопасности, см. далее.

Эжекционные

В эжекционных горелках не менее 40% необходимого для сгорания топлива воздуха подсасывается газовым потоком от инжектора. Эжекционные горелки конструктивно просты и позволяют получить пламя с температурой до 1500 градусов при КПД свыше 95%, поэтому используются наиболее широко, однако не могут быть выполнены модулируемыми, см. ниже. По использованию воздуха эжекционные горелки делятся на:

Одноконтурные – весь нужный воздух засасывается сразу. С должным образом профилированным газовым каналом на мощности более 10 кВт показывают КПД свыше 99%. Своими руками не повторяемы.
Двухконтурные – ок. 50% воздуха засасывается инжектором, остальное – в камеру сгорания и/или дожигатель. Позволяют получить либо пламя в 1300-1500 градусов, либо КПЛ свыше 95% и пламя до 1200 градусов. Используются любым образом из указанных выше. Конструктивно достаточно сложны, но своими силами повторяемы.
Полутораконтурные, часто называемые также двухконтурными – первичный воздух подсасывается потоком из инжектора, а вторичный свободно поступает в ограниченный объем (напр., топку печи), в котором и догорает топливо. Только однорежимные (см. ниже), но конструктивно просты, поэтому широко используются для временного запуска отопительных печей и котлов на газе.

С наддувом

В горелках с наддувом весь воздух, и первичный, и вторичный, подается в зону сгорания топлива принудительно. Простейшая микрогорелка с наддувом для настольных спаечных, ювелирных и стекольных работ может быть сделана самостоятельно (см. далее), но изготовление отопительной горелки с наддувом требует солидной производственной базы. Зато именно горелки с наддувом позволяют реализовать все возможности управления режимом горения; согласно условиям использования они делятся на:

Однорежимные;
Двухрежимные;
Модулируемые.

Управление горением

В однорежимных горелках режим сгорания топлива либо определяется раз навсегда конструктивно (напр., в промышленных горелках для отжиговых печей), либо устанавливается вручную, для чего горелку нужно или погасить, или прервать технологический цикл с ее применением. Двухрежимные горелки работают, как правило, на полной или половинной мощности. Переход с режима в режим осуществляется по ходу работы либо пользования. Двухрежимными делают отопительные (зима – весна/осень) либо кровельные горелки.

В модулируемых горелках подача топлива и воздуха плавно и непрерывно регулируется автоматикой, отрабатывающей по комплексу критически важных исходных параметров. Напр., для отопительной горелки – по соотношению температур в помещении, наружной и теплоносителя в обратке. Выходной параметр возможен один (минимальный расход газа, наибольшая температура пламени) или их может быть тоже несколько, напр., при температуре пламени у верхнего предела минимизируется расход топлива, а при ее падении оптимизируется для данного техпроцесса температура.

Как сделать газовую горелку для тандыра своими руками

Горелка для тандыра своими руками – это интересное и несложное мероприятие при наличие необходимых инструментов. Собственноручное изготовление позволит Вам более точно подобрать нужные параметры и геометрические характеристики. Для собственного изготовления Вы должны уметь обращаться со сварочным аппаратом, дрелью. Иметь знания о подсоединении муфтовой арматуры и проведении гидроиспытаний.

Изготовление не займет у Вас много времени если перед этим Вы поставите себе четкую задачу, определитесь с размерами и характеристиками изготавливаемой горелки. Необходимо посмотреть на существующие аналоги изделий, чтобы понимать результат, который Вы хотите получить.

Ниже будут описано изготовление самой простой и надежной конструкции газовой горелки.

Необходимые материалы и инструменты

Для изготовления самой неприхотливого горелочного устройства в качестве материалов потребуется:

Полудюймовая газоводопроводная труба;
Трубогиб, или иное приспособление, с помощью которого можно согнуть трубу требуемого нам диаметра. Если такого нет, то можно использовать полуотводы ½ дюйма на 45 градусов;
Отводы 90 градусные;

Важно! Необходимо, чтобы все эти детали были одного размера по внутреннему и наружному диаметру. Еще вам понадобятся:

Еще вам понадобятся:

Кнопка пьезоподжига;
Керамический электрод для поджига котлов;
Муфты, сгоны на ½ дюйма – 1 комплект;
Газовый вентиль на ½ дюйма – 1 штуки;
Сварочный аппарат;
Отрезная машинка;
Дрель;
Сверла;

Инструкция по изготовлению

Равномерно разметить места расположения отверстий (количество отверстий и их размер выполнить такими, что бы сумма площадей данных отверстий равнялась площади сечения самой трубы);

Просверлить отверстия;
Сгибаем трубы;

Выполняем разметку труб и отводов согласно требуемому размеру тандыра. При этом необходимо учесть, чтобы расстояние между сварными швами было не менее 50 мм. Таким образом у Вас получится внешнее кольцо и если хватит размера по диаметру, то и внутреннее кольцо с лучами.
Затем произвести сварку всех деталей, входящих в данную конструкцию.
Выполнить гидроиспытания конструкции на предмет контроля сварных швов. Достаточно просто убедиться в отсутствии течи

И особое внимание уделить местам выхода конструкции из тандыра.
Подсоединить пъезоподжиг, чтобы керамический электрод находился у ближайшего отверстия в трубе (это необходимо для того, чтобы избежать накопления природного газа в печи).

На входящем в печь участке трубы установить муфту и смонтировать вентиль.
Конструкция готова. Самодельная горелка для тандыра
Другой вариант

Установка и подключение

Устанавливается горелка после проведения испытаний на свежем воздухе с определением равномерности подачи газа и горения. Обязательна многократная проверка пьезоподжига в разных условиях работы. Также не забудьте испытать диапазон регулировок
Установку произвести в нижнюю часть печи с использованием распорных металлических арматур. Возможна установка на кирпичи с последующей фиксацией труб.
После установки необходимо надежно загерметизировать места прохода труб сквозь стенку печи. Для этого использовать или цемент, или минеральный наполнитель применяемый при изготовлении самого тандыра.
Подключение осуществить гибким шлангом к патрубку с вентилем.
Можно проводить испытания смонтированного топочного устройства.

Особенности изготовления

Особенности конструкции в том, что она очень проста в эксплуатации, следов копоти и отталкивающих запахов в процессе применения газовой горелки нет. Этот прибор компактен и его использовать можно фактически везде. Основным компонентом горелки считается промвентиль. Можно приобрести новую деталь, однако, и бывшие в употреблении, но находящиеся в рабочем состоянии вполне подойдут. Процесс изготовления горелки своими руками начинается с рукоятки, затем делается корпус и форсунка.

Чтобы получилась безопасная в эксплуатации и не тратящая топливо зря горелка, нужно взять за правило отказ от масштабирования и корректировок схем примера.

Справедливости ради стоит отметить, не все газовые приборы рассчитывают по законам газовой динамики. Но если изготовитель изменяет габариты деталей конструкции, то число Рейнольдса топлива (либо подсасываемого воздуха) выйдет за рамки, обозначаемые в оригинальном изделии. Горелка при такой «импровизации», если давать оптимистичный прогноз, станет коптить и будет «прожорливой», а то и вовсе будет опасной в эксплуатации.

И еще одно важное замечание, касающееся особенностей изготовления горелок: повышать ее мощность выше 10 кВт нельзя. И вот почему

При КПД горелки 95% (что является прекрасным показателем для любительского изобретения), при мощности прибора 1 кВт на его саморазогрев уйдет 50 Вт. Обжечься о конструкцию теоретически можно, но взрывом она не чревата. А вот если горелку соорудить на 20 кВт, 1 кВт будет лишним. Пороговое проявление выражается тем, что горячо, либо вспыхивает конструкция. Потому те чертежи горелки, что ориентируются на 7-8 кВт, не стоит рассматривать.

Вывод

Применение газовой горелки позволит быстро и качественно прогревать тандыр. Что отлично подойдет для промышленного использования и потокового приготовления еды. При остывании печи, топочное устройство позволяет быстро нагреть стенки без лишних хлопот с дровами, углем, золой и очисткой внутренних стенок.

Использование самодельной горелки позволит сделать её в точные размеры вашей печи и проконтролировать процесс изготовления от начала и до конца. Также это значительно дешевле покупных аналогов.

Но если Вы не готовы изготовить ее самостоятельно, то разнообразный выбор позволит Вам подобрать данное устройство, чтобы оно подходило именно Вам. Также это позволит затребовать от производителя все требуемые по закону сертификаты и разрешения. Чтобы иметь возможно применять данное устройство в свое кафе или ресторане для приготовления пищи.
