Лучшие автоматические котлы на твердом топливе

Правила сборки и эксплуатации системы, в которой электрокотел с твердотопливным котлом

Несколько правил, которые нужно соблюдать при монтаже приведённой здесь системы отопления.

1. Перед запуском твердотопливного котла включить циркуляционный насос.

2. Наличие обратных клапанов обязательно! (см. схему)

3. Хотя бы часть радиаторов нужно оставить без термоголовок, чтобы, в случае прекращения циркуляции теплоносителя, котёл (твердотопливный) не перегрелся.

4. Трубы от твердотопливного котла до тройников применяем только металлические (стальные или медные).

5. Регулировать работу циркуляционного насоса твердотопливного котла при помощи комнатного термостата НЕЛЬЗЯ! Этот насос должен быть всегда включен.

6. То же другими словами: комнатным термостатом можно управлять только электрокотлом.

Ну, вот, вроде бы, и всё, электрокотел с твердотопливным котлом смонтировали. (было б всё так же быстро на деле:)). В следующей статье сделаем то же самое для системы с несколькими ветками радиаторов.

Двухкотловая схема очень широко применяется в последнее время, и интерес вызывает достаточно большой. Когда появляются два тепловых агрегата в одной котельной, сразу возникает вопрос, как согласовать их работу между собой. Попробуем ответить на вопрос подключения двух котлов в одну систему отопления.

Эта информация будет интересна тем, кто собирается построить свою котельную сам, кто хочет избежать ошибок и для тех, кто своими руками строить не собирается, но хочет донести свои потребности до тех людей, которые будут котельную собирать. Не секрет, что у каждого монтажника есть свои представления о том, как должна выглядеть котельная и часто они не совпадают с потребностями заказчика, а приоритетнее в данной ситуации желание заказчика.

Разберем примеры, почему в одном случае котельная работает в автоматическом режиме (котлы между собой согласовываются без участия потребителя), а в другом требуется, чтоб ее включили.

Электронная автоматика для газовых котлов отопления и ГВС

С появлением электронных систем управления связано начало новой эпохи в производстве отопительного оборудования. Сбором информации с датчиков, её обработкой и подачей соответствующих команд на приводы устройств безопасности и регулировки занимается блок управления (контроллер) с одним или двумя микропроцессорами. В его функции входят:

• контроль работы горелочного устройства и параметров газовоздушной смеси;
• регулировка подачи газового топлива;
• настройка нужного режима горения в соответствии с заданной программой;
• контроль тяги в системе дымоудаления;
• отключение отопительного прибора при возникновении аварийных ситуаций.

Если в выбранном вами котле установлена электронная автоматика для газовых котлов, цена его, разумеется, будет выше, чем у прибора такой же мощности, но с механической системой контроля. Кроме того, потребуется платить за электричество, ведь без него электронный блок управления работать не может. Придется потратиться также на покупку источника бесперебойного питания, который будет обеспечивать котел электричеством при неполадках в электросети. Однако эти расходы не так уж велики, зато достоинства электронного управления явно перевешивают его недостатки:

• к одному котлу можно подключить несколько контуров и поддерживать в каждом из них разную температуру;
• можно контролировать при помощи выносных датчиков температуру воздуха в помещении, а можно установить датчик ещё и на улице. Во втором случае режим горения и температура теплоносителя будут изменяться в зависимости от погодных условий;
• существует электронная автоматика котла газового, которая позволяет задавать режим работы не только на одни сутки, но и на целую неделю;
• возможна очень точная настройка желаемой температуры, что вместе с правильным выбором интенсивности горения позволяет снизить расход газа;
• вмешательство пользователя в работу такого прибора требуется крайне редко. Однако, если вы предпочитаете контролировать его функции, находясь за пределами дома, можно обзавестиcь полезным гаджетом – модулем GSM. В этом случае, используя смартфон или планшет, вы сможете находиться на связи со своей отопительной техникой, получать информацию о её работе и самостоятельно выбирать желаемые настройки.

Как выбрать и где купить автоматику на газовый котел?

Существующая практика такова: все котлы, поступающие в продажу, оснащаются базовым набором устройств контроля и безопасности. Сюда относится, в зависимости от модели, механическая система управления или электронный блок, выполняющий все основные функции. Модуль GSM, как правило, предлагается в виде опции.

Что касается проводных и беспроводных терморегуляторов, то их набор индивидуален для каждой отопительной системы. Поэтому в комплекте поставки может быть всего одно такое устройство, но всегда есть возможность приобрести нужное количество отдельно. Заметим, что автоматика газовых котлов предлагается в качестве аксессуаров всеми крупными производителями котлов, поэтому, покупая котел, можно сразу заказать к нему необходимые опции.

С интересующими вас вопросами можно обратиться в любой салон «Мой котел» или позвонить нам по телефону. Желаем вам приятных покупок, а вашему дому – тепла и уюта! .

Функции регулятора

Терморегулятор для твердотопливного котла не дает содержимому водяной рубашки закипеть и спровоцировать взрыв из-за резкого повышения давления в отопительной системе Таким образом, отсутствие устройства для автоматической регулировки нагрева теплоносителя делает эксплуатацию котельного агрегата небезопасной – от человека, отвечающего за работу котла, требуется постоянное повышенное внимание к режиму работы оборудования

У тягорегулятора есть и другие функции, помимо защиты теплоносителя от закипания:

• устройство помогает поддерживать определенную температуру нагрева воды в системе отопления в зависимости от потребности помещений в тепле (в морозы необходим нагрев до максимальных температур, в межсезонье и в периоды оттепелей степень нагрева теплоносителя снижают);
• меняя интенсивность подачи воздуха можно увеличить время сгорания одной закладки топлива (но при этом условия горения далеки от оптимальных и КПД котла снижается).

Чтобы избежать закипания теплоносителя, вместо регулятора на твердотопливный агрегат можно установить предохранительный клапан. Он позволит в автоматическом режиме сбрасывать давление, если оно превысит установленное значение. Однако клапан рассчитан на разовые аварийные срабатывания – он выйдет из строя, если теплогенератор будет регулярно нагреваться до критических температур. Кроме того, без регулятора тяги корректировать нагрев теплоносителя придется вручную.

Элементы автоматики

Так как сам отопительный котел является достаточно сложным устройством, то в его конструкции присутствует большой ряд узлов, от которых зависит качество и эффективность выработки тепловой энергии. Поэтому инженеры и конструкторы позаботились о том, чтобы как можно больше этих узлов попадали под критерий автоматизации.

За что отвечает автоматика

В первую очередь необходимо было установить такой прибор, с помощью которого можно было бы регулировать температуру сжигания твердого топлива. А этот процесс полностью зависит от количества подаваемого в топку воздуха. Чем его больше, тем интенсивнее сгорают дрова, а, значит, больше выделяется тепловой энергии. Поэтому в топку был установлен вентилятор, который завязали с блоком управления твердотопливным котлом. По сути, все работает вот по какому принципу. Если теплоноситель остывает на 10 градусов, то автоматика сразу же включает вентилятор, который порционально подает воздух в камеру сгорания, что приводит к интенсивному сгоранию топлива.  Если, наоборот, температура повышается, вентилятор останавливается или сбавляет обороты. Все просто.
Система безопасности. Любой отопительный агрегат, а тем более твердотопливный котел, это прибор, который должен соответствовать жестким требования пожарной безопасности. И в этом случае необходимо строго придерживаться одного правила – при изменениях параметров работы агрегата он должен сразу же прекратить свою работу. К примеру, снизилась тяга в дымоходе, что приводит к выбросу продуктов сгорания топлива в помещения. В этом случае котел необходимо обязательно остановить. Поэтому в его конструкции устанавливается регулятор тяги для твердотопливного котла. В дополнение этот важный прибор может доукомплектовываться специальным устройством, который подает звуковой сигнал. Он оповещает владельца дома, что котел остановлен.
Так как автоматика – это энергозависимый блок, то конструкторы предусмотрели возможность отключения электроэнергии. Такие ситуации не редкость в загородных поселках и небольших городах России. Поэтому ИБП для твердотопливного котла его неотъемлемая часть. С помощью этих независимых батарей можно продержаться несколько часов (суток), пока не восстановиться подача электрического тока

Обратите внимание, что источник бесперебойного питания (ИПБ) подбирается под мощность вашего котла. Это важный момент, который влияет на длительность обеспечения электрическим током.
Один из самых сложных процессов, которые долгое время не удавалось решить, это автоматическая загрузка камеры сгорания

К сожалению, и сегодня удалось решить ее не до конца. Для того чтобы загрузка работала в автоматическом режиме, необходимо к конструкции отопительного агрегата прикрепить дополнительные узлы. Это бункер и шнек. Но загвоздка тут в том, что шнек может перемещать только топливо небольшой фракции, к примеру, мелкий уголь или пеллеты. Котел, работающий на дровах или торфяных брикетах, автоматической загрузке не поддается.
И последнее в этом разделе – возможность управления процессами на расстоянии. Сегодня многие модели снабжены пультами управления, которыми издалека можно задавать параметры работы отопительной установки.

Группа безопасности

Настройка котла

Перед тем, как выставить необходимые параметры для автоматики, нужно убедиться в том, что она работоспособна. Для этого делают следующее:

Систему отопления заполняют теплоносителем. Нужно проверить наличие воздушных пробок и при необходимости избавиться от них.
Нужно включить циркуляционный насос и убедиться в том, что он нормально работает.
В системе имеются датчики температуры давления

Важно проверить, насколько точно они проводят измерения, а также соответствие параметрам нормативных значений, указанных в инструкции.
Проводят розжиг печи. После этого добавляют нужное количество топлива

Во время работы необходимо убедиться в том, что измеренные датчиками параметры не выходят за пределы нормы.

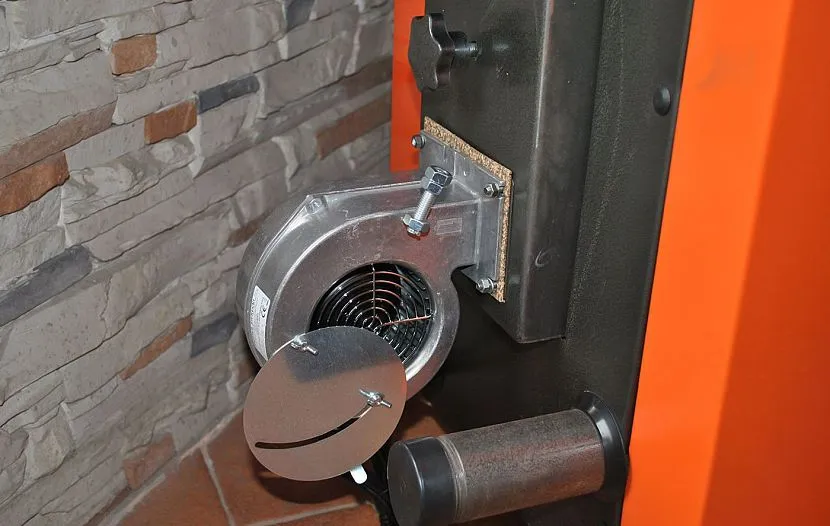

Установленный на котле вентилятор наддуваИсточник gradusplus.com

Электронная плата может обеспечить выполнение различных вариантов работы твердотопливного котла. Чтобы определить тот вариант, который требуется владельцу, он должен выставить все необходимые параметры. Обычно это делают в следующем порядке:

• Нужно определить, когда должен запускаться циркуляционный насос. Для этого указывают соответствующую температуру. Таким образом насос будет включаться не сразу, а после того, как котёл предварительно прогреется. В большинстве случаев используется значение, равное 50 градусов.
• Автоматика для вентилятора твердотопливного котла обеспечивает выход воздуха через дымоход. Её использование целесообразно в тех случаях, когда имеющаяся сила тяги недостаточна. Владелец имеет возможность желаемую скорость вращения. Могут быть доступны предустановленные режимы работы вентилятора. При необходимости программируют паузы, во время которых он остаётся отключённым. В определённых моделях предусматривается плавное изменение скорости вращения.
• Хозяин имеет возможность установить желаемую температуру в помещении. Контроллер будет получать информацию от датчика и, в зависимости от того, насколько он больше или меньше желаемого, корректируется режим работы котла.
• Нужно установить параметры розжига печи.

В некоторых моделях может быть предусмотрено программирование работы на несколько дней вперёд. В такой ситуации пользователь устанавливает желаемый алгоритм, а система обеспечивает выполнение указанных им команд.

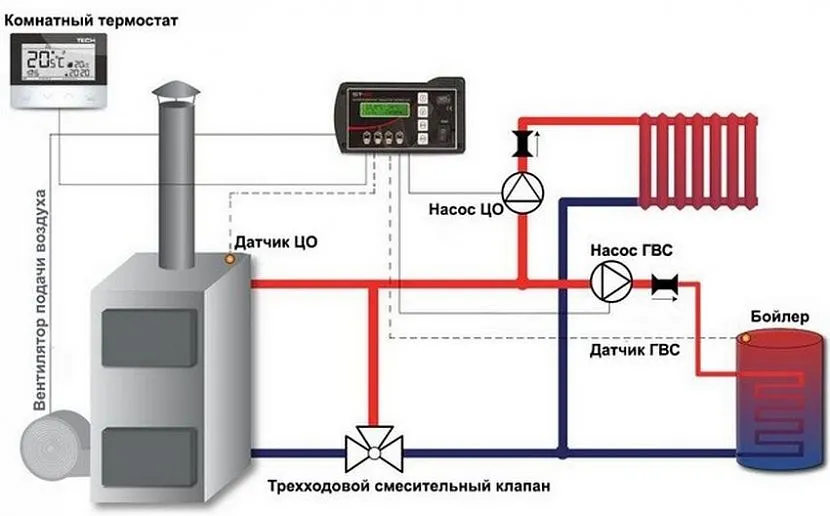

Схема работы автоматики котлаИсточник udobnovdome.ru

Преимущества и недостатки

Большинство бытовых отопительных и водогрейных котлов на твердом топливе – с ручной загрузкой. Пеллетные и пиролизные агрегаты с длительным циклом, как правило, в 4-8 раз дороже при той же мощности, поэтому не каждому по карману.

В зависимости от модели и объема камеры сгорания, дрова/уголь необходимо подкидывать в топку каждые 3…6 часов, что не очень удобно, особенно в ночное время. В котле с автоматикой этот период можно увеличить в 1,5…2 раза.

• Отопительный агрегат работает всю ночь на одной закладке топлива, поддерживая комфортную температуру (без чрезмерного нагрева и остывания).
• Котел быстрее выходит на режим – например, после простоя, когда хочется быстро прогреть помещение.
• Для контура ГВС задается оптимальный диапазон, чтобы не обвариться кипятком и не мыться в прохладной воде.
• Возможность дистанционного управления (через приложения для смартфонов, Интернет: ещё по пути домой активизируйте отопительную систему, чтобы к вашему приходу помещения прогрелись).
• Повышение безопасности эксплуатации: даже если дома никого нет, автоматика отключит, выведет котел на минимальный режим или вовсе погасит, или же усилит ток воды, чтобы интенсивнее отбирать тепло в теплообменнике.

Основной недостаток всех электронных контроллеров – зависимость от электроснабжения. Если отключится свет, перестанет работать и автоматика (а также и насос, и вентилятор). Даже работающий котел при этом перестанет обогревать помещение, или будет функционировать на минимуме возможностей – как в системе с естественной циркуляцией теплоносителя. Чтобы не допустить этого, используют резервные источники питания с аккумуляторами, которые способны питать электронику и двигатели от 30 минут до нескольких часов.

Рекомендации по выбору приборов длительного горения

В первую очередь, тип котла определяется площадью отапливаемых помещений и временем эксплуатации системы.

Для выбора мощности воспользуйтесь формулой: 1 кВт отопительной мощности на 10 м2 площади.

Если здание небольшое, а отопление используется периодически (например, только в выходные), то хорошим вариантом становится классический твердотопливный котёл с механическим терморегулятором. Он недорогой, прост в обслуживании и надёжен.

Если отапливают большие площади в течение долгого времени, то стоит посмотреть в сторону пиролизных котлов или котлов длительного горения, т. к. высокий КПД нивелирует стоимость топлива, и более высокая цена окупится экономией на расходных материалах. В пиролизных котлах две топочные камеры.

В первой — древесина или уголь прогорают в атмосфере с пониженным содержанием кислорода, выделяя газы, которые затем догорают во второй камере. Это позволяет полностью использовать всю топливную энергию и избавляет от необходимости частых загрузок новых порций (топливо закладывается 2–4 раза в сутки).

Справка! В котлах длительного горения с помощью специальной телескопической горелки твёрдые топливные элементы прогорают сверху вниз, поэтому дрова загружаются раз в два дня, а уголь горит до пяти суток на одной загрузке.

Функции регулятора

Терморегулятор для твердотопливного котла не дает содержимому водяной рубашки закипеть и спровоцировать взрыв из-за резкого повышения давления в отопительной системе

Таким образом, отсутствие устройства для автоматической регулировки нагрева теплоносителя делает эксплуатацию котельного агрегата небезопасной – от человека, отвечающего за работу котла, требуется постоянное повышенное внимание к режиму работы оборудования

У тягорегулятора есть и другие функции, помимо защиты теплоносителя от закипания:

• устройство помогает поддерживать определенную температуру нагрева воды в системе отопления в зависимости от потребности помещений в тепле (в морозы необходим нагрев до максимальных температур, в межсезонье и в периоды оттепелей степень нагрева теплоносителя снижают);
• меняя интенсивность подачи воздуха можно увеличить время сгорания одной закладки топлива (но при этом условия горения далеки от оптимальных и КПД котла снижается).

Чтобы избежать закипания теплоносителя, вместо регулятора на твердотопливный агрегат можно установить предохранительный клапан. Он позволит в автоматическом режиме сбрасывать давление, если оно превысит установленное значение. Однако клапан рассчитан на разовые аварийные срабатывания – он выйдет из строя, если теплогенератор будет регулярно нагреваться до критических температур. Кроме того, без регулятора тяги корректировать нагрев теплоносителя придется вручную.

Установка регулятора тяги:

Регулятор тяги может быть установлен тремя способами: вертикально и горизонтально (с боковой или фронтальной части котла).

1 Устанавливаем регулятор тяги в вертикальном или горизонтальном положении в специальное отверстие 3/4 в корпусе котла. Используйте специальные средства для герметизации резьбовых соединений.

2 В случае необходимости выровнять регулятор тяги относительно корпуса котла ослабляем винт 3 и приводим тягорегулятор в необходимое положение. Фиксируем винт 3.

3 Винтом (2) зафиксируйте рычаг (1) в корпусе регулятора тяги так, чтобы отверстие для цепочки находилось над заслонкой.

Базовая схема обвязки твердотопливного котла

На заметку: для традиционных котлов количество загрузок может доходить до раз за сутки.

Вентиляция помещения котельной Для нормальной работы котла помещение котельной должно иметь систему вентиляции, не только вытяжной, но и приточной. И еще один нюанс, касающейся медных труб.

Лучшим вариантом предотвращения подобной ситуации станет отопительная система, в которой котёл электрический привязан к котлу твёрдотопливному.

Применение первично-вторичной системы позволит: создать необходимый микроклимат в доме при минимальных затратах и максимальном использовании оборудования; наиболее эффективно использовать нагревательную систему; избежать прохождения воды через неработающие агрегаты то есть повысить экономичность работы системы в целом ; быстро и просто выполнять работы по ремонту элементов системы. Видео: Подключение твердотопливного котла своими руками Как видите, выбор схемы интеграции котла зависит от многих факторов, включая особенности отопительной системы и необходимость в установке дополнительного оборудования. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Режимы работы аппарата задаются в программным способом и могут быть выбраны самостоятельно.

См. также: Наружный силовой кабель

Это важный момент. Оттуда при помощи насоса она через датчик, термостат и обратный клапан возвращается назад для повторного нагрева. Для управления каскадом котлов и достижения экономичного расхода топлива необходимо использовать специальную автоматику.

На втором: три спальни. Чтобы аппараты не мешали работе друг друга, на выходах подачи монтируют обратные клапаны.

Схемы обвязки

Система отопления дома из двух котлов обязательно снабжается группой безопасности на подаче, которая включает в себя манометр, аварийный клапан превышения давления, и воздухоспускной клапан. Речь идет о группе безопасности и смесительном узле. Схемы всех возможных вариантов монтажа производитель указывает в инструкции на изделие. После этого нужно установить котел на твердое основание с учетом всех расстояний, отрегулировать горизонтальность и вертикальность аппарата. Электрокотел с твердотопливным котлом: упрощённая схема Как обычно, начнём с общей схемы, чтобы дать общее же представление: В такой схеме каждый котёл может работать как самостоятельно, так и одновременно со вторым.

Все правильно, но не все так просто, как может показаться на первый взгляд. При использовании более мощных котлов от 30 кВт и выше вентиляционные отверстия должны иметь сечение не меньше 20х20 см и не меньше половины сечения дымохода. Это первое. Подключение котла к отопительной системе с буферной ёмкостью двойного назначения Особый комфорт предоставит теплоаккумулятор с дополнительным контуром, который используется для горячего водоснабжения. Указанные плюсы и минусы параллельного подключения можно применять как к соединению основного и резервного теплогенератора, так и к соединению двух или более резервных теплогенераторов на любом виде топлива. Схемы котельных с теплоаккумулятором

Твердотопливный котёл — достойная альтернатива

Благодаря последним разработкам в области систем отопления, твердотопливные котлы с автоматикой неплохо конкурируют с газовыми и электрическими.

На рынке есть как российские производители, так и зарубежные. Отечественные бренды:

• Сибирь;
• Виадрус;
• Очаг;
• Зота;
• Прометей;
• Буржуй К;
• Stropuva.

Импортные котлы:

• Grandeg (Латвия);
• Faci (Италия);
• Bosch (Германия).

В России большой популярностью пользуются котлы Стропува, благодаря оригинальным разработкам они работают на угле до семи дней и адаптированы к местным климатическим условиям.

При выборе обратите внимание, что отечественные котлы дешевле, но автоматизация импортных котлов более продвинута, вплоть до интеграции их в системы «умный дом». Однако, первое, на что следует обратить внимание при выборе — мощность котла и тип используемого топлива, а отталкиваясь от этого уже отдавать предпочтение конкретному бренду

Однако, первое, на что следует обратить внимание при выборе — мощность котла и тип используемого топлива, а отталкиваясь от этого уже отдавать предпочтение конкретному бренду

Устройство и описание принципа действия

Установка регулятора тяги довольно проста, как и конструкция, в качестве подтверждения может выступить пример регулятора RT 10, который состоит из:

В зависимости от того, какая конструкция котла используется, регулятор может быть установлен в разных местах. Главное условие при этом заключается в том, что погружная гильза должна контактировать с теплоносителем. В ней находится термочувствительный элемент, который заполнен газом или жидкостью, он расширяется при нагревании. Как только температура воды начнет расти, термоэлемент станет воздействовать на механизм, пускающий рычаг цепного привода. Цепь будет прикрывать заслонку. Подача воздуха таким способом будет ограничена, интенсивность горения уменьшена. При падении температуры воды в рубашке термоэлемент откроет дверцу, что возобновит подачу воздуха.

Правила установки и подготовки к работе

Установка регулятора тяги на твердотопливный котел выполняется самостоятельно, если агрегат изначально им не укомплектован. Устройство нуждается в правильной настройке.

Монтаж регулятора в большинстве случаев требует слива теплоносителя из водяной рубашки. Чтобы не сливать воду из всей системы, перекройте соответствующие отсечные краны. Затем удалите из гильзы на корпусе котла заглушку и ввинтите регулирующее устройство, не подсоединяя к нему цепочку. Затем вновь заполните водой систему.

Настройка выполняется в несколько этапов:

1. Откройте дверцу зольника (не прикрепляя к ней цепочку).
2. Ослабьте винт-фиксатор, расположенный на регулировочной рукояти.
3. Выберите температурный режим и установите рукоять в соответствующее положение (к примеру, 60°С).
4. Подсоедините цепочку к рычагу.
5. Растопите котел при открытой дверце зольника, дождитесь нагрева теплоносителя до 60 градусов (следите за показаниями котельного термометра).
6. Прикройте дверцу с таким расчетом, чтобы она была приоткрыта на 2 мм.
7. Закрепите свободный конец цепочки, натянув ее (допустимый свободный ход – 1 мм).
8. Затяните на рукояти фиксирующий винт.

Установленный термостатический регулятор необходимо протестировать на всех температурных режимах, включая максимальный, чтобы убедиться в исправности устройства и его правильной настройке. Твердотопливные котлы отличаются большой инерцией – изменение интенсивности горения угля или дров происходит плавно и еще медленнее снижается или повышается нагрев теплоносителя. Поэтому после закрывания заслонки проходит определенное время до того момента, когда теплоноситель в системе начинает остывать. По этой причине, проверяя настройки регулирующего устройства, не спешите вносить коррективы.

Источники

• https://fb.ru/article/278673/regulyator-tyagi-dlya-tverdotoplivnogo-kotla-ustanovka-i-regulirovka
• https://otivent.com/chto-takoe-regulyator-tyagi-i-kak-ego-ustanovit-na-tverdotoplivnyj-kotel
• https://obinstrumente.ru/dlya-doma/regulyator-tyagi-dlya-tverdotoplivnyx-kotlov.html
• https://cotlix.com/regulyator-tyagi-dlya-tverdotoplivnyx-kotlov
• https://termost.ru/otoplenie/kak-ustanovit-regulyator-tyagi.html
• https://ProfiTeplo.com/tverdotoplivnye/26-regulyator-tyagi-dlya-tverdotoplivnyx-kotlov.html

Настройка и калибровка

Вмонтированное в корпус устройство требуется настроить. Выполняется это следующим образом:

• почти полностью открывается дверца зольника;
• винт-фиксатор на рукоятке регулятора ослабляется;
• устанавливается требуемый температурный режим на рукоятке (для начала подойдет 60°);
• цепочка присоединяется к рычагу;
• котел нагревается до установленной температуры (на момент ее достижения укажет котельный термометр);
• дверца прикрывается, необходимо оставить щель в 2 мм;
• конец цепочки крепится на ручку дверцы так, чтобы свободный ход был около 1 мм;
• затягивается фиксирующий винт на рукоятке регулятора.

Убедиться, что настройка регулятора тяги прошла корректно, можно путем смены температурных режимов. Для этого термостат переводится на 80°. Если ранее описанные действия выполнены верно, заслонка откроется, внутрь поступит воздух, и горение усилится. Дойдя до заданной температуры, регулятор вновь прикроет дверцу, оставив щель 2-3 мм.

Желательно выполнять настройку и калибровку тягового регулятора почаще. Все приборы имеют погрешность — у данного она составляет 5 %. Это некритичное отклонение, однако все же стоит время от времени проверять корректность работы устройства.

Схема автоматики для твердотопливных котлов: расширяем возможности

Лучше всего человек научился управлять электричеством – именно электрические сигналы и импульсы используются для контроля всего чего нужно, в том числе и другого оборудования, задействованного в работе системы отопления.

1. Циркуляционный насос отопления. Автоматическое управление позволяет обеспечить постоянное и, главное, равномерное распределение тепла по всем помещениям дома.
2. Циркуляционный насос для ГВС. Как минимум это контроль температуры воды, а как максимум это ее подача по расписанию, что, опять-таки, позволяет эффективно распоряжаться полученным теплом.

3. Температура воды в бойлере. Самое главное здесь – это недопущение перегрева и предотвращение последствий этого.

И это еще не все – современная автоматика для твердотопливного котла может много разных других вещей. Например, она позволяет выполнять ее программирование, так сказать, дистанционно, посредством GSM модуля. Также имеется возможность программировать работу отопления посуточно, поденно и даже почасово. По большому счету, правильно выбранная автоматика для твердотопливного котла дает даже возможность интегрировать ее в глобальную систему умного дома.

Автоматика для котла отопления (виды и устройство)

Ручные котлы с автоматикой

Для функционирования ручного котла уголь кладется на уже прогоревший слой. Интенсивность теплоотдачи регулируется открытием/закрытием заслонки вручную.

Данный класс отопительных агрегатов имеет свои плюсы: такие котлы легко производить и достаточно просто эксплуатировать, они сравнительно недороги и могут потреблять как разные виды угля, так и дрова.

К минусам следует отнести низкую теплоотдачу при высоких топливных затратах, необходимость часто добавлять дрова/уголь. На самом простом уровне такой вид котлов можно усовершенствовать за счет появления термостата, который контролирует степень поднятия заслонки при изменении температуры. Более сложные модели оснащены вентилятором и термометром, которые управляются простым регулятором.

Ручной котел с автоматикой

Котлы с автоматической подачей твердого топлива

Этот вид автоматизированных котлов представлен шнековыми агрегатами, механизм которых состоит из местонахождения топлива – бункера (ямы или просто помещения, где хранятся пеллеты или уголь-горошек), шнека (шнекового транспортера), подающего горючее в горелку, теплообменника и топки. Этот тип котлов представлен огромным количеством разноплановых моделей.

Как качественно и быстро сделать отопление теплицы своими руками в своем доме? Лучший и надежный котел газовый двухконтурный турбированный, подбираем здесь.

Существенным недостатком этого вида изделий является невозможность работы таких агрегатов на основе сжигания антрацита и необходимость использования длиннопламенного угля. С другой стороны плюс шнековых котлов в том, что пеллета (гранулы из древесной стружки и отходов) может выступать как альтернатива углю. На сегодняшний день именно отходы древесины называют одним из самых экономичных, энергосберегающих и экологичных видов топлива.

Существуют котлы с пневматической системой подачи топлива, которая основана на компрессоре подачи воздуха в пневмопроводах, по типу напоминающая пылесос. Интересно, что такая конструкция способна передавать топливо на расстояния до 1000 см и до 250 см в высоту.

Котел с автоматической подачей твердого топлива

Твердотопливные котлы длительного горения

Котлы этого типа имеют большое преимущество благодаря увеличенному объему топки. Особенностью таких устройств является установка в камере сгорания жаростойких деталей, которые улучшают качество сгорания твердого топлива. Условно этот тип отопительных устройств подразделяется на три подвида:

• классические котлы с увеличенным объемом топки;
• пиролизные котлы верхнего горения;
• котлы нижнего горения.

В среднем на одной загрузке такого рода агрегаты могут проработать до 26 часов. Ведущие производители твердотопливных котлов разработали модели, которые могут функционировать до 5 суток без дополнительной подачи топлива, а КПД такого рода агрегатов доходит до 90%. В пиролизных котлах горит древесный газ, выделение которого является результатом воздействия высоких температур. Он продувается через форсунки и горит бесцветным пламенем.

К преимуществам пиролизных котлов относят малое количество золы, образовавшейся в результате горение, и высокий КПД. К недостаткам – высокую цену и необходимость использования только очень хорошо просушенных дров.

Твердотопливный котел длительного горения

Автоматика для котлов, работающих на антраците

Данный тип агрегатов мало распространен, так как антрацит встречается в основном на территориях России, Украины, Китая. Принцип работы этого оборудования основан на получение тепла при переработке этого вида угля.

К преимуществам таких котлов можно отнести сравнительную дешевизну топлива и широкое его распространение в нашей стране.

Автоматизированный котел, работающий на антраците

Как соорудить твердотопливный котел для загородного дома или коттеджа без помощи специалиста

Простейший агрегат можно изготовить самостоятельно при наличии базовых навыков по ведению сварочных работ.

Классический вариант включает следующие элементы:

• топочную камеру;
• теплообменник;
• регулятор тяги;
• колосники;
• дымоход.

От размеров загрузочного бункера, его вместительности зависит время автономной работы устройства.

Необходимые инструменты и материалы

После проектирования твердотопливной котельной установки составляют спецификацию и чертежи.

Для изготовления агрегата потребуются:

• сварочный аппарат;
• электрическая дрель;
• угловая шлифовальная машина;
• набор отверток, ключей;
• пассатижи;
• молоток;
• угольник.

Для изготовления котла требуется сварочный аппарат.

Для каркаса нужен уголок из жаропрочной стали 50 х 50, стальные трубы для теплообменника диаметром 32‑50 мм или готовый чугунный змеевик, демонтированный с ранее используемого агрегата. Для изготовления накопителя нужен листовой прокат нержавеющей стали. Минимальная толщина металла для котла — 5 мм, для колосников — 7 мм.

Пошаговая инструкция

Для выполнения поставленной задачи потребуются навыки выполнения сварочных работ с учетом особенностей выбранного металла, используемого сварочного аппарата. Основные операции выполняются в следующей последовательности:

1. Изготовление двухслойного жесткого корпуса с топочной камерой на основе каркаса из уголка. Между слоями металлопроката засыпают песок для предупреждения деформации листов при нагреве.
2. Подготовка проемов для зольника и загрузочного бункера на передней стенке согласно разметке. Для увеличения точности выполнения операции мастера рекомендуют в углах сделать дрелью отверстия диаметром 3‑4 мм.
3. Изготовление теплообменника из водопроводных стальных труб методом сварки с применением отводов.
4. Сборка узлов агрегата. Выполняется на месте монтажа в соответствии с проектом.

После пробного пуска собранной установки при необходимости устраняют выявленные недочеты, вносят коррективы в конструкцию.
