Регулятор тяги для твердотопливных котлов - как выбрать и принцип работы

Виды регуляторов тяги

В продаже можно найти механические и автоматические системы управления. Чаще всего используется на практике механический регулятор для твердотопливного котла. Это потому, что система автоматизированная работает от электрической энергии. Отопитель становится энергозависимым. Для твердотопливных моделей это будет дополнительной проблемой при эксплуатации, а польза из-за проблем будет очень низкой. Финансовые расходы будут выше. Поэтому ориентироваться на цену регулятора тяги не стоит.

На котле отлично сможет работать и механическая система. Во время отсутствия в сети напряжения можно будет легко изменить параметры. А котел будет функционировать в штатном режиме. Заслуженной популярностью пользуются секционные чугунные агрегаты. Для загородных домов они считаются идеальными. Регулятор тяги позволит хозяину дома не находиться постоянно около воздушной заслонки. А низкая цена твердого топлива позволяет сделать отопление экономичным.

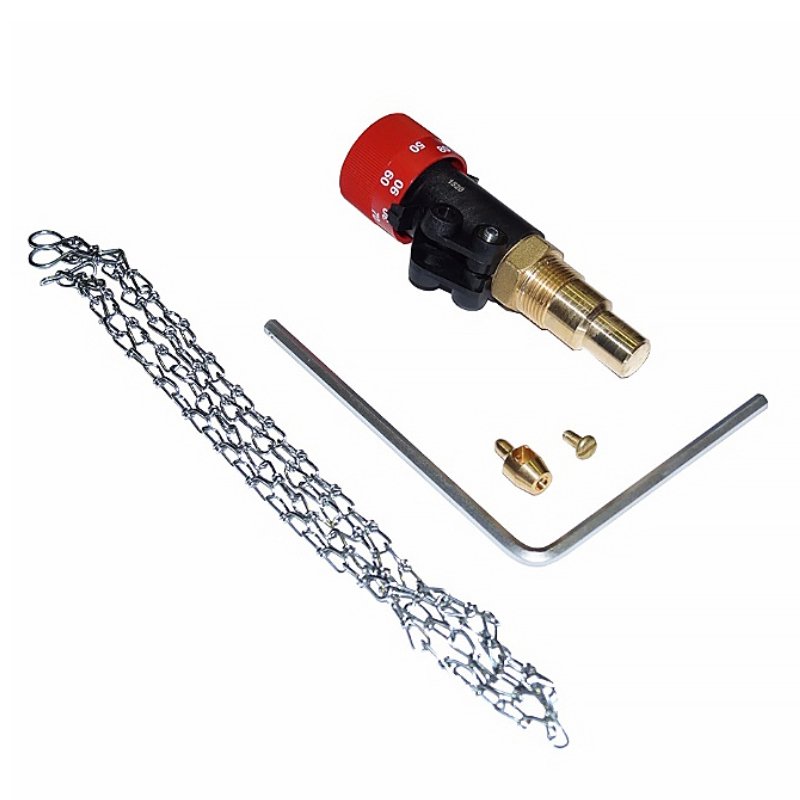

Новейшим регулятором тяги является ESBE. Агрегат предназначен для регулирования температурного режима в твердотопливных котлах с помощью подачи воздуха. Не требует выполнения сложной установки и подключения электропровода. Температуру котла измеряет головка термостатического механизма. Положение воздушной заслонки меняется через цепь и рычаг. Этим регулируется поступление воздуха к котлу, происходит процесс сжигания.

К улучшению конструкции можно отнести укороченную гильзу, усовершенствованную рукоять и удобно читаемую шкалу выставления температуры. Именно эти требования отвечают современному производству котлов, работающих на древесине.

Правила монтажа

Стандартная резьба гильзы и регулятора обычно составляет 3/4 дюйма. Аксессуар вкручивается не сразу — сначала на резьбу наносят средства для герметизации. Часто используется лента ФУМ (фторопластовый уплотнительный материал для герметизации трубопроводов). Также для установки понадобятся регулируемый гаечный ключ и обычная крестовая отвертка.

Перед началом работ из водяного контура сливается жидкость (теплоноситель). Затем перекрываются отсечные краны, удаляется заглушка из гильзы котла. На наружную резьбу тягового регулятора наносится ФУМ-лента.

Устройство закручивается по часовой стрелке достаточно плотно, но без чрезмерных усилий. На этом монтаж регулятора закончен. Осталось подготовить его к работе и правильно запустить.

Настраиваем регулятор тяги

В целом с помощью инструкции, которая прилагается в комплектации устройства, можно запросто разобраться с настройками конструкции. Однако, в случае её утери, предоставляется поэтапный список ходов:

Для начала необходимо разжечь котёл. Потом открыть дверцу, но главное, не присоединять к ней цепочку. Это нужно для того, чтобы образовался доступ для воздушных масс.
Затем ослабить винт, который фиксирует положение на регулировочном механизме.
После чего можно выставить определённую температуру с помощью прокрутки рукоятки.
Когда значение будет достигнуто, желательно прикрепить привод к заслонке. Она должна быть немного открыта.
В завершение зафиксировать винт.

Главное — периодически следить за термометром и не спешить за изменениями настроек

Кроме этого, важно расстояние цепочки — менее 1 миллиметра. Некоторым моделям устройство свойственно некое запаздывание, так как теплоноситель неспособен молниеносно потухнуть

Подпишитесь на наши Социальные сети

Достоинства и недостатки

Автоматика для твердотопливных котлов отопления имеет следующие плюсы:

В различные моменты времени нужная степень нагрева может отличаться. Обычно в ручном режиме корректировка интенсивности горения осуществляется с помощью изменения положения заслонки. Этот процесс сложный и часто не даёт возможности для точного регулирования работы. Автоматическая система управления может не только обеспечить нужный тепловой режим в определённый момент, но и его выполнение на протяжении заданного периода времени.
КПД горения возрастает в среднем на 15%-25%.
Если владелец дома планирует на несколько дней уехать, он должен остановить работу котла. После возвращения его нужно будет разжигать снова. Применяя автоматику, достаточно на этот период установить минимальные параметры, а затем вновь использовать котёл в активном режиме.
Важную часть в искусстве пользования котлом играет умение правильно разжечь дрова или другое топливо. Автоматическая система может выполнить эту операцию самостоятельно.
Если используется влажное топливо, система подбирает для него оптимальный режим горения.
При использовании автоматики для твердотопливных котлов происходит более экономный расход топлива.
Регулировка теплового режима исключает возможность закипания котла.
Одной из важнейших задач устройства является поддержание безопасности на достаточно высоком уровне. Для этого предусмотрена встроенная система диагностики. Она может автоматически находить различные виды неисправностей. При их наличии принимаются специальные меры для отключения определённых узлов или для исправления проблем.
Для функционирования рассматриваемой системы необходима подача электроэнергии. Если происходит её прекращение, в системе предусмотрено аварийное питание, действующее на протяжении определённого отрезка времени.
При желании пользователя автоматическое управление можно сочетать с ручным. Владелец, хорошо разбираясь в работе устройства, может, например,
В некоторых моделях котлов предусмотрен дополнительный бак, где находится топливо, которое можно будет добавить. Электронный контроллер обеспечит автоматическое выполнение этой операции.
При необходимости очистка зольника может происходить без участия человека.
Могут быть предусмотрены различные реализации системы управления. Иногда для этого достаточно использовать переключатели или нажимать кнопки непосредственно на устройстве. В других случаях управление может осуществляться с помощью дистанционного пульта.

При использовании рассматриваемых систем можно отметить такие недостатки:

Для функционирования необходима электроэнергия. При аварийном отключении в течение некоторого времени она может продолжать свою работу, но этого достаточно только на принятие неотложных мер в такой ситуации.
Такие системы более дорогие по сравнению с обычными. Потратив больше средств, владелец получит много полезных возможностей, но не всегда он может позволить себе эту покупку.
Работа вентилятора может создавать дополнительный шум, однако в большинстве случаев он достаточно тихий.

Использование автоматической системы управления твердотопливным котлом делает жизнь владельца намного более комфортной.

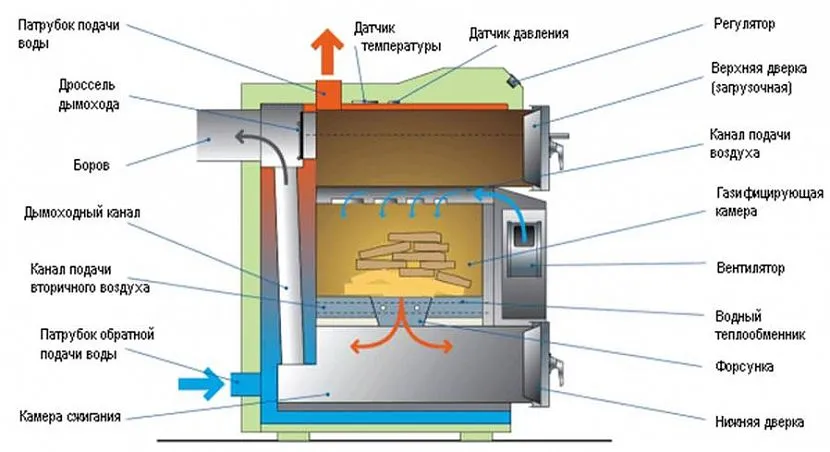

Схема работы котла с автоматическим пополнением топливаИсточник tproekt.com

Сила тяги

Сила тяги зависит от разных факторов:

Температуры дымовых газов.
Сечения дымохода.
Погодных условий (влажность, уличная температура и т.д.).

Влияние этих параметров на работу отопительных приборов может быть различным, поэтому всегда нужно рассматривать конкретные условия работы коммуникаций. Нужно отметить еще один параметр, который нередко ускользает от внимания потребителей, но оказывает немалое влияние на силу тяги – тип котельного оборудования. Как показала практика, зависимость эксплуатации газовых и твердотопливных котлов от их типа выглядит следующим образом:

При эксплуатации газового оборудования сила тяги колеблется незначительно, показатель может считаться стабильным. Это объясняется тем, что дымовые газы, образуемые при работе котла, имеют практически одинаковую температуру. Неровность может возникать только при прогреве дымохода и является кратковременной.
Твердотопливные котлы показывают разные данные. Однозначно судить о влиянии абсолютно всех моделей на показатели тяги невозможно. Это объясняется использованием разных видов топлива (дрова, торф, уголь, пеллеты, опилки). Также неоднородность показателей может зависеть и от типа твердотопливного котла.
Несмотря на тип котла и вид твердого топлива, есть ряд сходных моментов

Наибольшую важность имеют следующие: продолжительное время, необходимое для того, чтобы топливо разгорелось, значительная разница температур отходящих дымовых газов в начале работы оборудования и после того, как котел выйдет на нормальный режим.
При эксплуатации твердотопливных котлов существует вероятность не только снижения тяги и ухудшения процесса горения, но и появления гипертяги. Признак такого явления – сильный шум во время работы оборудования, а самые «приятные» последствия – задымление и повышение расхода топлива.

Возможные проблемы монтажа и способы их устранения

Соблюдение технических правил, учет основных норм и стандартов не всегда могут гарантировать достижение желаемого результата. Даже малейшая ошибка, которая была допущена на любом из этапов монтажной работы, может привести к неправильному функционированию всей системы. Наиболее частые проблемы, с которыми сталкиваются строители, это:

Невертикальное расположение трубного просвета. Допустимый показатель отклонения составляет не более 10 см на один метр изделия. Идеальным принято считать отклонение всего в 1 см, однако, добиться таких результатов без наличия специальных практических навыков и без посторонней помощи практически невозможно.
Наличие зазоров, создающих препятствия для свободного прохождения трубы в дымоходный канал. Имеющиеся промежутки должны быть обязательно заделаны глиняно-песочным раствором или герметичным веществом, которое отличается устойчивостью к высоким показателям температуры. Регулятор тяги дымохода можно загерметизировать при помощи герметика, размоченного асбеста или асбестового шнура.

Всем представленным требованиям соответствуют аппараты Ferrum. Сборка дымоотвода не займет много времени, плотное соединение гарантирует герметичность, а жесткость конструкции – отсутствие отклонений.

Электронная автоматика для газовых котлов отопления и ГВС

С появлением электронных систем управления связано начало новой эпохи в производстве отопительного оборудования. Сбором информации с датчиков, её обработкой и подачей соответствующих команд на приводы устройств безопасности и регулировки занимается блок управления (контроллер) с одним или двумя микропроцессорами. В его функции входят:

контроль работы горелочного устройства и параметров газовоздушной смеси;
регулировка подачи газового топлива;
настройка нужного режима горения в соответствии с заданной программой;
контроль тяги в системе дымоудаления;
отключение отопительного прибора при возникновении аварийных ситуаций.

Если в выбранном вами котле установлена электронная автоматика для газовых котлов, цена его, разумеется, будет выше, чем у прибора такой же мощности, но с механической системой контроля. Кроме того, потребуется платить за электричество, ведь без него электронный блок управления работать не может. Придется потратиться также на покупку источника бесперебойного питания, который будет обеспечивать котел электричеством при неполадках в электросети. Однако эти расходы не так уж велики, зато достоинства электронного управления явно перевешивают его недостатки:

к одному котлу можно подключить несколько контуров и поддерживать в каждом из них разную температуру;
можно контролировать при помощи выносных датчиков температуру воздуха в помещении, а можно установить датчик ещё и на улице. Во втором случае режим горения и температура теплоносителя будут изменяться в зависимости от погодных условий;
существует электронная автоматика котла газового, которая позволяет задавать режим работы не только на одни сутки, но и на целую неделю;
возможна очень точная настройка желаемой температуры, что вместе с правильным выбором интенсивности горения позволяет снизить расход газа;
вмешательство пользователя в работу такого прибора требуется крайне редко. Однако, если вы предпочитаете контролировать его функции, находясь за пределами дома, можно обзавестиcь полезным гаджетом – модулем GSM. В этом случае, используя смартфон или планшет, вы сможете находиться на связи со своей отопительной техникой, получать информацию о её работе и самостоятельно выбирать желаемые настройки.

Как выбрать и где купить автоматику на газовый котел?

Существующая практика такова: все котлы, поступающие в продажу, оснащаются базовым набором устройств контроля и безопасности. Сюда относится, в зависимости от модели, механическая система управления или электронный блок, выполняющий все основные функции. Модуль GSM, как правило, предлагается в виде опции.

Что касается проводных и беспроводных терморегуляторов, то их набор индивидуален для каждой отопительной системы. Поэтому в комплекте поставки может быть всего одно такое устройство, но всегда есть возможность приобрести нужное количество отдельно. Заметим, что автоматика газовых котлов предлагается в качестве аксессуаров всеми крупными производителями котлов, поэтому, покупая котел, можно сразу заказать к нему необходимые опции.

С интересующими вас вопросами можно обратиться в любой салон «Мой котел» или позвонить нам по телефону. Желаем вам приятных покупок, а вашему дому – тепла и уюта! .

Виды регуляторов и особенности выбора

Если твердотопливный отопитель в базовой комплектации не оборудован регулятором тяги, устройство придется установить самостоятельно.

Обязательным условием для этого является

наличие специальной гильзы, вмонтированной в водяную рубашку (гильза может располагаться на верхней, фронтальной или боковой части корпуса);
дверца зольника, открывающаяся вверх.

От места расположения гильзы зависит тип устройства – выпускаются модели, работающие только в вертикальном положении (монтируются сверху на корпус), только в горизонтальном положении (крепятся на фронтальную или боковую панель) и универсальные.

Слева котёл с возможностью установки регулятора, справа — с ручным управлением

При выборе модели обратите внимание на следующие параметры

усилие, которое развивает привод (значение указывается в паспорте, его должно быть достаточно для подъема дверцы зольника);
температурный диапазон нагрева теплоносителя (60-90°С);
рабочий ход привода (его должно быть достаточно для полного открывания и закрывания заслонки);
тип резьбового соединения на корпусе – он должен соответствовать резьбе в гильзе котельного агрегата (обычно это 3/4″).

Конструкция регулятора тяги может предусматривать ремонт или замену исполнительного механизма без демонтажа самого устройства и слива теплоносителя из водяной рубашки котла. У таких моделей погружная гильза выполняется съемной.

Статья в тему: Расширительный бачок для отопления: типы, схема монтажа, самостоятельное изготовление

Что из себя представляет терморегулятор для котла отопления

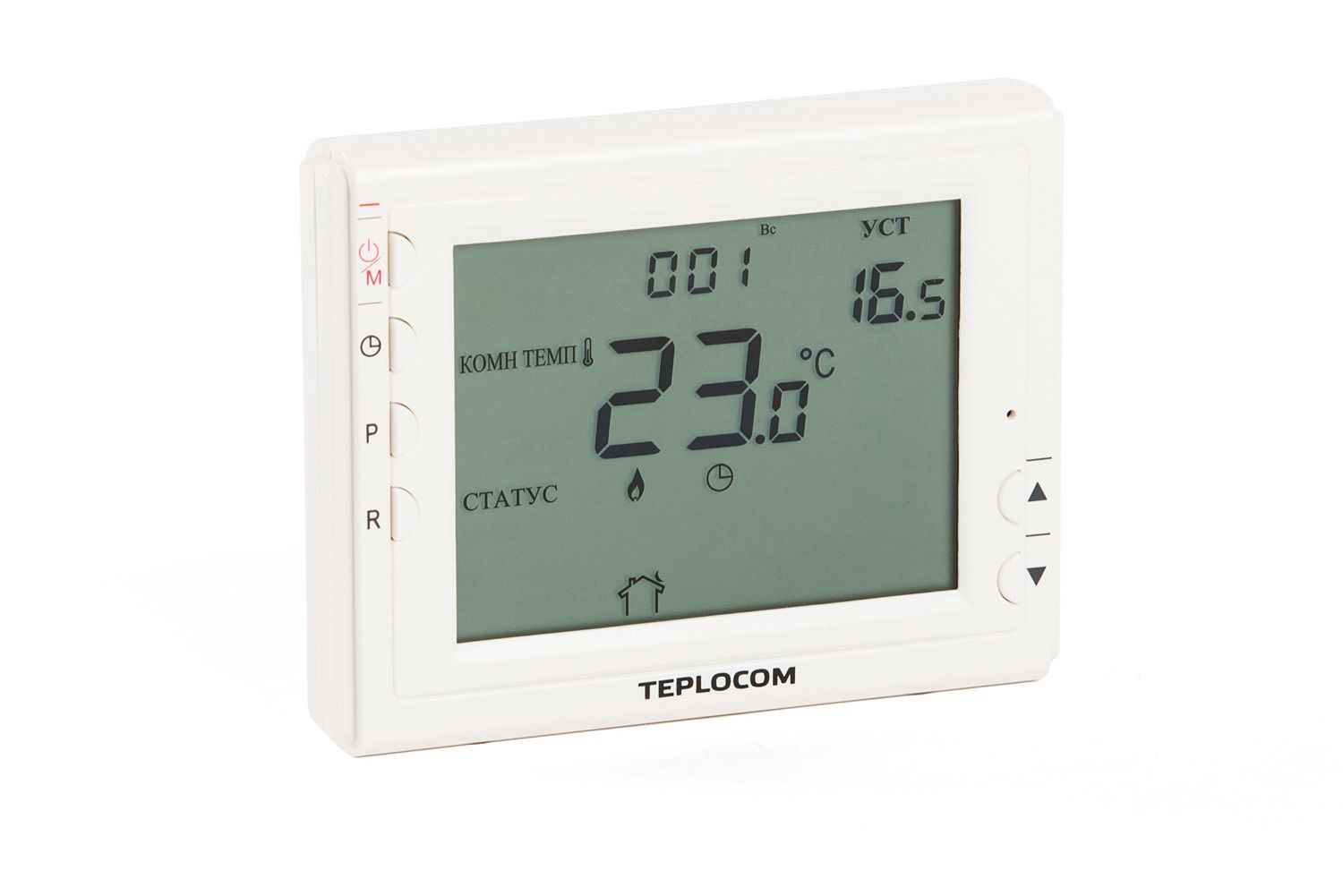

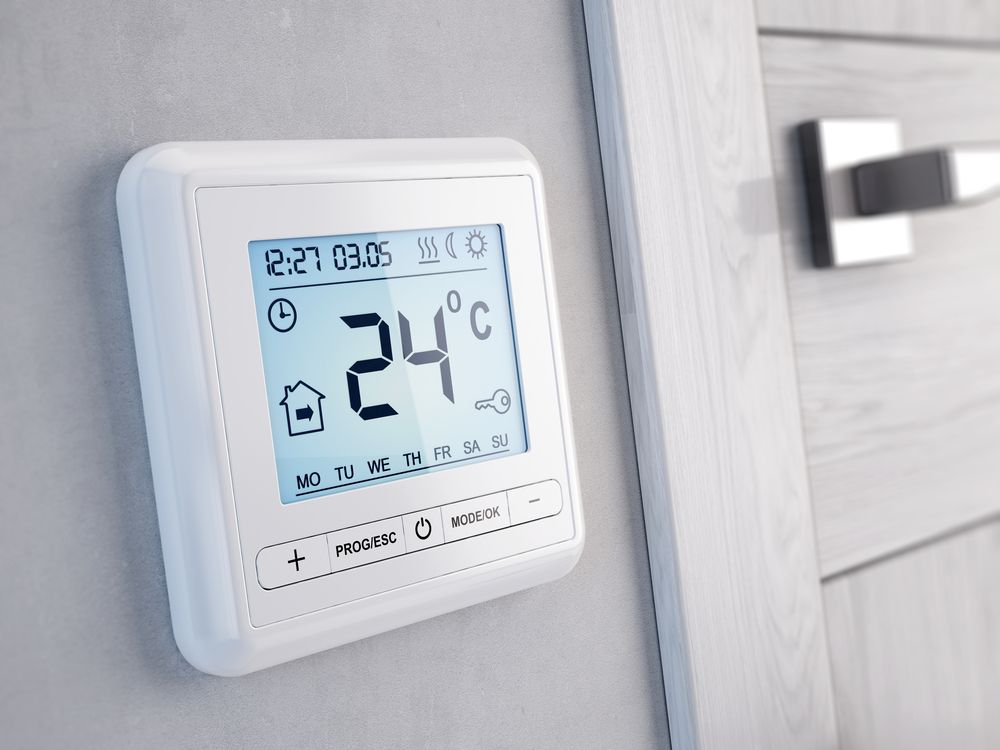

Так выглядит современный электронный комнатный термостат.

Для чего нужен и как применяется

Главная причина, по которой выбирают комнатный терморегулятор – экономия, то есть снижение расхода топлива вплоть до 25-30%. Достигается она за счет возможности программирования работы котла на сутки или неделю вперед. Например:

Можно снизить температуру в ночное время до 18-19°C – наиболее комфортная температура для сна. При этом каждый сниженный градус уменьшает расход топлива на 2-5%.
Можно снизить температуру до 15-16°C на время, когда хозяев нет дома, например в рабочие часы.

Также экономия достигается даже без наличия функции программирования: за счет контроля работы котла в зависимости от температуры воздуха, а не температуры теплоносителя. Это позволяет более точно и стабильно, без малейших скачков, поддерживать заданную температуру, минимизировать инертность системы отопления, а при наличии модулируемой горелки как можно дольше удерживать ее включенной, но на минимальной мощности – наиболее оптимальный режим работы котла как по расходу топлива, так и по сохранению ресурса.

Все, даже самые простые механические комнатные термостаты по умолчанию идут с датчиком температуры воздуха. Многие модели имеют в комплекте и выносной датчик для теплых полов.

Существующие типы

Настройки, заданные на термостате, всегда являются приоритетными для котла, его принцип работы не изменяется (используется модуляция пламени горелки, регулировка скорости вращения турбины и т.д.) несмотря на «сухой контакт» с терморегулятором. Принцип работы комнатного термостата зависит от типа используемого в нем датчика температуры.

1. Механические термостаты

Самые простые и недорогие модели без какого-либо широкого функционала. Принцип их работы заключается в использовании мембранных датчиков – термочувствительных металлов, жидкостей или газов, которые помещены в маленькую герметичную капсулу. При нагревании вещества расширяются и при достижении заданной температуры, оказывают давление на мембрану реле, достаточное для замыкания контактов, после чего терморегулятор подает сигнал о снижении мощности котла или его полном выключении.

Механические устройства, как правило, ограничены лишь вращателем для выбора температуры, имеют ощутимую погрешность, вплоть до 3-4°C, и только проводной способ подключения.

2. Электромеханические

Более точные (но все еще недостаточно), более дорогие, все еще ограниченные в функционале терморегуляторы.

Принцип работы похож на действие механических, но в данном случае используются термочувствительные металлы, которые при нагревании производят микро-разряд или создают сопротивление. Некоторые модели имеют простенький экран для отображения температуры и меньший шаг ее изменения – 0,5°C. Однако все равно это слабо оправдывает их более высокую на 30-40% цену, учитывая, что есть более точные и функциональные аналоги.

3. Электронные

Современные, точные, многофункциональные и удобные терморегуляторы. В комплекте часто имеют дополнительные датчики для теплого пола. Погрешность электронных моделей не более 0,5-0,7°C, большинство имеют возможность программирования, практически все приборы оснащены функциями защиты от перегрева и замерзания, остановки циркуляционного насоса и прочими системами безопасности.

Наиболее дорогостоящие модели имеют встроенные Wi-Fi и GSM модули, сохраняют статистику, имеют большое количество автоматических режимов и беспроводное соединение с котлом. Несмотря на наиболее высокую стоимость, электронные комнатные термостаты полностью ее оправдывают и окупаются за несколько месяцев грамотной эксплуатации.

Марки и модели контроллеров

На рынке представлены десятки моделей и брендов, в основном европейского производства (Польша, Германия), либо китайского по европейским лицензиям. Встречаются также и отечественные разработки. Из наиболее распространённых и пользующихся спросом можно назвать марки TECH, БИОПРОМ, KG ELEKTRONIC. Например, на фото изображён контроллер TECH ST-81:

Ценовой диапазон – от 3000 до 30 000 рублей в зависимости от функциональности.

Более подробно с ассортиментом вы можете ознакомиться на сайте http://kpdshop.ru/

Звоните или оставляйте заявку! Наши специалисты подберут для Вас оптимальную автоматику для котла учитывая Ваши пожелания.

Правила установки и подготовки к работе

Установка регулятора тяги на твердотопливный котел выполняется самостоятельно, если агрегат изначально им не укомплектован. Устройство нуждается в правильной настройке.

Перекрыв все отсечные краны, нужно слить теплоноситель из водяной рубашки

Монтаж регулятора в большинстве случаев требует слива теплоносителя из водяной рубашки. Чтобы не сливать воду из всей системы, перекройте соответствующие отсечные краны. Затем удалите из гильзы на корпусе котла заглушку и ввинтите регулирующее устройство, не подсоединяя к нему цепочку. Затем вновь заполните водой систему.

Настройка выполняется в несколько этапов:

Откройте дверцу зольника (не прикрепляя к ней цепочку).
Ослабьте винт-фиксатор, расположенный на регулировочной рукояти.
Выберите температурный режим и установите рукоять в соответствующее положение (к примеру, 60°С).
Подсоедините цепочку к рычагу.
Растопите котел при открытой дверце зольника, дождитесь нагрева теплоносителя до 60 градусов (следите за показаниями котельного термометра).
Прикройте дверцу с таким расчетом, чтобы она была приоткрыта на 2 мм.
Закрепите свободный конец цепочки, натянув ее (допустимый свободный ход – 1 мм).
Затяните на рукояти фиксирующий винт.

Установленный термостатический регулятор необходимо протестировать на всех температурных режимах, включая максимальный, чтобы убедиться в исправности устройства и его правильной настройке. Твердотопливные котлы отличаются большой инерцией – изменение интенсивности горения угля или дров происходит плавно и еще медленнее снижается или повышается нагрев теплоносителя. Поэтому после закрывания заслонки проходит определенное время до того момента, когда теплоноситель в системе начинает остывать. По этой причине, проверяя настройки регулирующего устройства, не спешите вносить коррективы.

Источники

https://ProfiTeplo.com/tverdotoplivnye/26-regulyator-tyagi-dlya-tverdotoplivnyx-kotlov.html
https://dymohod-msk.ru/regulator-tagi-dla-tverdotoplivnyh-kotlov/
https://stroycollege12.ru/regulator-tagi-dla-tverdotoplivnyh-kotlov/
https://probaltur.ru/batarei/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-kak-nastroit-gorenie-nastrojka-avtomaticheskij-i-mehanicheskij-tyagoregulyatory.html
https://indclimat.ru/ustanovka-i-nastrojka-regulyatora-tyagi-na-tverdotoplivnom-kotle/
https://msmetall.ru/instrument/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-instrukciya.html
https://livelyday.ru/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-vybor-ustanovka-i-nastrojka-svoimi-rukami/
https://ProUteplenie.com/otoplenie/regulyator-tyagi-dlya-tverdotoplivnyh-kotlov-kak-vybrat-mehanicheskoe-ustroystvo-upravlyayuschee-zaslonkoy-kotloagregata-printsip-ego-raboty-luchshie-modeli-i-ih-tseny-ustanovka-i-kalibrovka
https://falcon93.ru/kak-nastroit-regulyator-tyagi-dlya-tverdotoplivnyx-kotlov/
https://oboiman.ru/teplo/regulator-tagi-dla-tverdotoplivnyh-kotlov-instrukcia-nastrojka-princip-raboty-avtomaticeskij-i-mehaniceskij.html
https://positroika-doma.ru/otoplenie/regulyator-tyagi-dlya-kotla-kak-ustanovit-nastrojka-svoimi-rukami
https://kaminguru.com/kotel/kak-ustanovit-reguljator-tjagi.html
https://tex16.ru/instrumenty-i-prisposobleniya/regulyator-goreniya-regulirovka.html

Установка и настройка регулятора тяги на твердотопливный котел своими руками

Конструкция позволяет подключить устройство самостоятельно, нет необходимости тратить деньги на вызов специалистов.

Монтаж механического регулятора

Большинство твердотопливных котлов изначально рассчитаны на эту опцию. В верхней части корпуса должна быть монтажная гильза стандартного размера.

В таких котлах заслонка сразу оптимизирована для подключения тяги. Вам остается вытащить заглушку из гильзы, установить регулятор, и соединить цепь с поднимающейся заслонкой.

В зависимости от расположения гильзы, регулятор может быть установлен вертикально или горизонтально – на качество работы это не влияет. Затем, регулируя натяжение цепи и положения винтовой рукоятки, производится калибровка. Это может занять много времени – до нескольких дней. Вы должны понять, как меняется температура в помещении, в зависимости от настройки.

Установка механического регулятора тяги — видео инструкция

Порядок монтажа

Покупка твёрдотопливного котла, оснащённого всем необходимым доступна. Но обычно её требуется устанавливать. Это можно сделать самостоятельно. Чтобы выполнить эту процедуру, необходимо предпринять следующие шаги:

Сначала устанавливают вентилятор. Его можно поставить там, где имеется дверца зольника или предназначенная для подачи воздуха. В некоторых моделях твердотопливных котлов уже предусмотрено место для монтажа вентилятора. Если это не так, то потребуется самостоятельно просверлить отверстия для соответствующих болтов. При этом вентилятор необходимо установить на специальную термоустойчивую прокладку.
Далее нужно выполнить непосредственное подключение автоматики к котлу. Обычно место установки контроллера предусматривается в верхней части корпуса котла

Важно при этом убедиться, что место закрепления электронной платы перегреваться не будет. В противном случае повышение температуры может стать причиной неисправности системы.
Устанавливаются необходимые датчики

Для контроля теплоносителя могут использоваться погружные. Для них предусматриваются специальные гильзы.
Все элементы необходимо установить в соответствии со схемой подключения. Она обычно входит в состав документации, которая предоставляется при покупке системы управления.

После того, как подключение завершено, необходимо провести настройку оборудования.

Принцип работы твердотопливного котлаИсточник househill.ru

Принцип работы

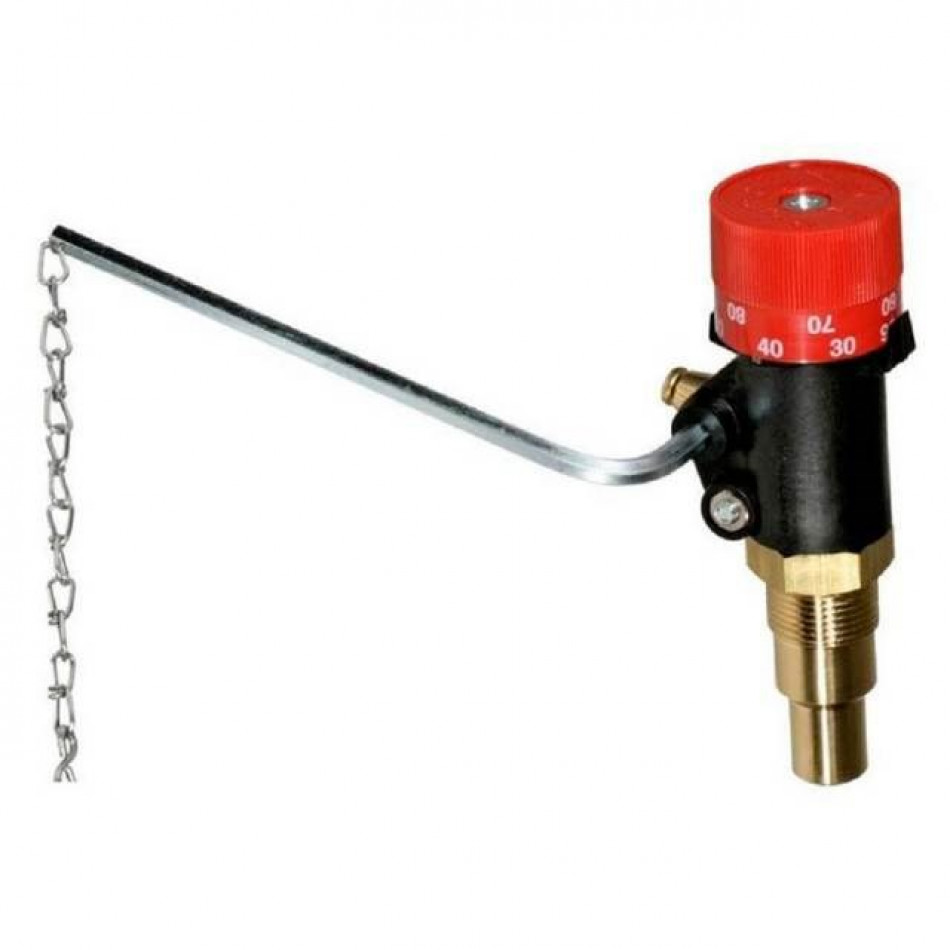

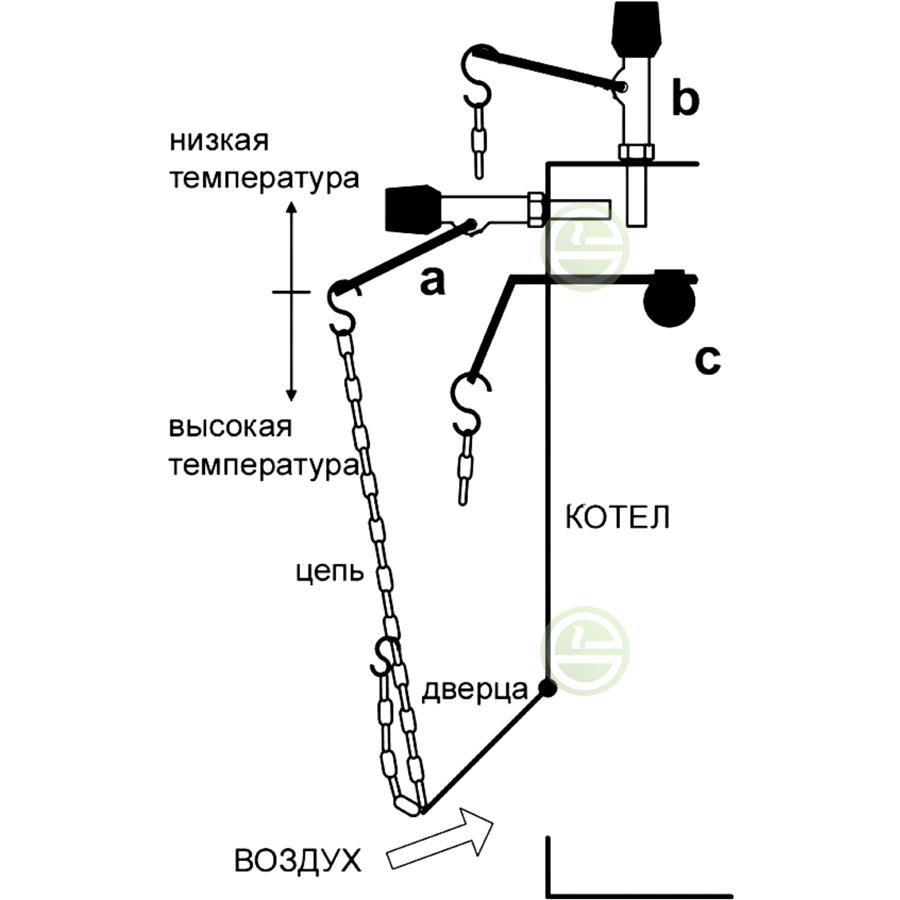

Основную роль в конструкции регулятора тяги исполняет термостатический элемент, размещенный внутри корпуса цилиндрической формы. Он имеет механическую связь с рычагом, который, в свою очередь, прикреплен цепочкой к заслонке отдушины.

Термостатический элемент представлен в виде герметичной колбы, которая заполнена термочувствительной жидкостью, обладающей способностью расширяться под воздействием температуры.

Сам элемент расположен в нижней части корпуса, которая попадает при установке внутрь рубашки и имеет прямой контакт с нагреваемым теплоносителем. Контроль сгорания топлива, в этом случае, осуществляется путем регулировки положения задвижки поддувала.

В процессе сжигания топлива происходит нагрев теплоносителя, который воздействует на термостатический элемент. Тот, в свою очередь, преодолевает сопротивление возвратной пружины и приводит в действие исполнительный механизм.
Опускаясь, рычаг послабляет цепочку, открепленная заслонка опускается, уменьшая сечение отверстия подачи воздуха. При сокращении притока воздуха к топке процесс сжигания замедляется.
Когда происходит понижение температуры теплоносителя, то все действия происходят в обратном порядке. В результате заслонка поднимается, возобновляя приток воздуха к топке.
Цикличность регулировки притока воздуха к топке происходит непрерывно до момента полного сгорания топлива. В этом случае термостатический элемент полностью освобождает возвратную пружину, которая открывает задвижку на подаче воздуха максимально.

В торце терморегулятора предусмотрена рукоятка настройки, которая способна ограничивать амплитуду движения рычага, регулируя перемещения заслонки. Это позволяет осуществлять контроль температуры теплоносителя. Принцип работы газового котла не позволяет применять данные приспособления.

Конструкция и принцип действия

Схема устройства достаточно проста. Основные конструктивные элементы — это:

рукоять регулировки температуры;
шток и направляющая;
исполнительный механизм;
погружная гильза;
термочувствительный элемент;
пружина;
приводной рычаг;
крепежные винты рукоятки и рычага;
цепочка.

Главный компонент — датчик, реагирующий на колебания температуры. Он взаимодействует с пружиной, которая при нагреве или охлаждении активирует рабочую часть (гильзу и шток).

Та, в свою очередь, посредством механического привода связана с заслонкой топливного отсека. Регулятор тяги для твердотопливных котлов при определенных условиях открывает и закрывает дверцу, поддерживая заданную температуру.

Принцип работы устройства банален, но все же эффективен. Когда заслонка приоткрывается, в топку попадает больше воздуха. За счет этого горение топлива происходит более интенсивно, выделяется больше тепла, эффективнее прогревается помещение. Когда заслонка закрывается, топливо слабее снабжается кислородом и едва тлеет.

Если коротко описать работу регулятора тяги, опираясь на конструктивные особенности, получится следующая схема:

при уменьшении тепловой нагрузки термостатический датчик реагирует на колебания;
датчик усиливает натяжение пружины;
пружина поднимает рычаг;
заслонка открывается;
горение усиливается.

Чтобы снизить интенсивность процесса, действия выполняют в обратном порядке.

На корпусе регулятора имеется рукоятка с температурной шкалой. Таким образом выставляется требуемое минимальное значение. Температура по необходимости будет повышаться, но никогда не упадет ниже установленного уровня.

На корпусе регулятора имеется рукоятка с температурной шкалой, так выставляется требуемое минимальное значение.

Зачем нужны регуляторы

В отличие от любой дровяной печи водогрейный твердотопливный котел оснащен водяной рубашкой и не может разогреваться до слишком высокой температуры, иначе вода в ней попросту закипит. В подобных случаях образующийся пар резко повышает давление в системе, отчего происходит взрыв. То есть, твердотопливный котел, чья мощность регулируется вручную дверцей зольника, представляет собой источник повышенной опасности.

Автоматический регулятор тяги дымохода, который можно своими руками установить на любой твердотопливный котел, будет заниматься подачей воздуха вместо вас и гораздо лучше вас. Он вовремя среагирует на повышение температуры воды в котловой рубашке и прикроет подачу воздуха в камеру, если дрова сильно разгорелись. Хотя по инерции температура будет повышаться еще какое-то время, но в целом процесс нагрева приостановится. Помимо обеспечения безопасности, механический регулятор тяги котла помогает решать такие вопросы:

Не дает превысить установленную пользователем температуру теплоносителя. Не всегда котел нужно разгонять до 80…90 °С, весной или осенью для обогрева вполне хватит 50…60 °С.
Прикрывая заслонку и подачу воздуха, регулятор тяги увеличивает длительность горения котла с одной закладки. Но надо признать, что условия сжигания топлива при этом ухудшаются, а КПД отопителя резко снижается.

Практически любой котел на твердом топливе можно оснастить 2 типами регуляторов температуры – механическим (слева на фото) либо электронным (справа)

Вы можете возразить, что любые твердотопливные теплогенераторы должны подключаться к системе отопления с использованием предохранительного клапана, настроенного на аварийное давление. При перегреве клапан сработает, сбросит пар и никакого взрыва не произойдет. Так что и регуляторы тяги вроде бы ни к чему. Утверждение верно лишь отчасти, поскольку без автоматики отопитель частенько будет набирать критическую температуру, а клапан после 2—3 срабатываний банально потечет. Да и управлять температурой воды в ручном режиме довольно сложно.

Тягопрерыватель

Эффективность работы теплогенирующего аппарата, а так же стабильность его работы зависит от своевременного регулирования интенсивности горения топлива. Для поддержания оптимального режима работы топочной установки необходим регулятор (стабилизатор) тяги, сответствующий параметрам отопительного прибора и системы дымоудаления. Правильно отрегулированный стабилизатор работает автоматически, тем самым повышая КПД и обеспечивая долговечность отопительного прибора.

Назначение стабилизатора тяги

Конфигурация системы дымоотведения во многом зависит от типа теплогенерирующего аппарата, совместно с которым планируется её использование. Эффективность системы зависит от естественных температурных колебаний, в зависимости от времени года и погоды. В холодное время года значительные температурные изменения могут привести к высокому разрежению в дымоходе. И это приведет к снижению эффективности работы системы и увеличению потребления топлива. Стабилизатор тяги регулирует давление в дымоходе до оптимального значения и, тем самым, увеличивает КПД отопительного прибора.

Давление воздуха также воздействует непосредственно на тягу в дымоходе — чем ниже давление воздуха, тем она выше. Давление воздуха определяется местоположением (в горах, например, давление воздуха ниже, чем на уровне моря) и временем суток, погодными условиями, временем года — летом, давление воздуха выше, чем зимой. Таким образом, разница между давлением воздуха в пасмурный апрельский день и ясный день в сентябре может быть до 90 Па.

Механизм работы регулятора тяги

Как только тяга в дымоходе превышает оптимальное значение, заслонка ограничителя тяги открывается и понижает давление из-за поступающего из помещения воздуха. Добавочный воздух смешивается с дымовыми газами, тем самым понижая их температуру. Термическая подъемная сила уменьшается. При достижении оптимального значения, заслонка закрывается снова. Этот метод является одновременно простым и эффективным и обеспечивает равномерное горение и энергосбережение. Деньги, которые вы инвестируете в систему стабилизации тяги быстро окупаются за счет снижения расхода топлива и является простым способом уменьшения расходов на отопление, как в промышленном так и в индивидуальном использовании. Другим, не менее важным аргументом в пользу установки системы регулировки тяги является сокращение выбросов газов в результате непрерывного горения.

Еще одним приемуществом наличия регулятора тяги является то, что он способствует просушке дымовой трубы во время простоя теплогенерирующего аппарата. Кроме того, наличие регулятора тяги в системе позволяет использовать старые дымовые трубы вместе с новыми низкотемпературными отопительными котлами без необходимости замены.

Как выбрать регулятор тяги для твердотопливного котла
