Трубы для теплого водяного пола: виды, какие лучше, расчет

Факторы влияющие на выбор труб

Обычно в магазинах материалов для строительства можно увидеть различные типы труб приспособленных для монтирования систем отопления и для горячего и холодного водоснабжения. На сегодняшний день многие потребители задают себе вопрос, как выбрать трубы для теплого пола? На этот вопрос в качестве ответа вам необходимо будет ознакомиться с критериями труб. Их достаточно много, но вы предоставили вам наиболее главные:
1) Себестоимость
2) Степень сложности установки.
3) Износостойкость
Опытные в этом вопросе покупатели предпочитают приобретать продукцию известного и зарекомендовавшего себя производителя. Но, как правило, и стоимость этих труб высока

Однако если брать дешевый товар, неизвестной марки, где взять гарантию качества? Лучше взять подороже, но и понадежней, так считают многие, тем более в выборе такого важного материала как трубы. Стоимость такого изделия как труба определяется еще материалом, из которого она состоит

Так, вопрос: Как выбрать трубы для теплого пола? – отпадет сам по себе. Читайте, как установить теплый пол на балконе.

Преимущества и характеристики труб PE-RT

Преимущественные стороны бимодального полиэтилена невольно заставляют обратить внимание на сантехническую модификацию PE-RT:

устойчивость против коррозии;
устойчивость к агрессивным химическим веществам;
прочность, гибкость, легкий вес;
простота установки, исключение промывки;
лучшая устойчивость на системные утечки;
снижение трудовых затрат на монтаже;
экономия по затратам в целом;
долгосрочный срок службы;
экологическая чистота.

Правда, в своё время теряющий теперь популярность сшитый полиэтилен тоже рекламировался исключительным материалом. Однако времена меняются – меняется оценка устаревших строительных материалов. На арену выходит новый бимодальный полиэтилен – но пока что до конца не исследованный на практике.

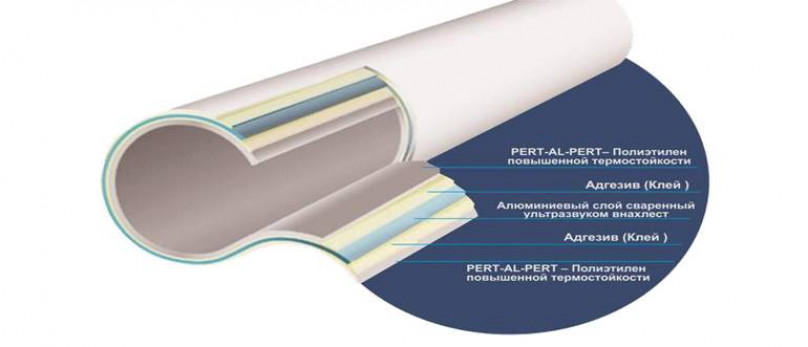

Технические особенности труб PE-RT

Из технических особенностей вышедшей новой сантехники следует отметить гарантированный срок использования – не менее 100 лет. Трубы производятся в трёх разных расцветках: натуральная пластиковая, синяя, красная.

По размерности проходного сечения делаются трубы диаметром: 6,36; 9,52; 12,7; 19,05; 25,4; 31,75; 38,10; 50,0 мм. Этот вид бимодального полиэтилена изготавливается без применения бисфенола «А».

Таблица зависимости рабочего давления от температуры воды

Номинальное давление, кг/см2	Номинальная температура, ºС
14	23
7	82

Линейное температурное расширение материала не более 25 мм на 30 метров смонтированного трубопровода.

Расчёт количества труб для теплого водяного пола

Известно, что расчёт трубы для тёплого пола обязательно коррелируется со схемой её укладки. После того как будет выбран тип трубы и её диаметр, можно заняться расчётом её необходимой длины. Для этого необходимо вооружиться карандашом и листом миллиметровки. При этом необходимо выполнить следующие шаги:

На бумаге нужно в масштабе нарисовать план комнаты.
Там же нужно «расставить» мебель, особенно ту, которая будет стоять стационарно – под ней прокладывать трубы обогрева точно не потребуется.
Выбрать вариант маршрута прокладки труб, он заметно влияет на расход трубы на прокладку всего маршрута.
Дальше остаётся измерить суммарную длину контуров, обозначенных на плане, и умножить её на масштаб самого плана.
Результатом будет необходимая совокупная длина трубы.

Длина трубы также зависит от расстояния между витками и прочими отступами, для которых есть свои нормы:

Трубы не должны приближаться к стенам ближе, чем на 200 мм.
Расстояние между полудюймовыми трубами должно составлять порядка 300 мм, поскольку считается, что труба способна эффективно прогревать пол на расстоянии 150 мм от себя.
На длину изогнутых участков трубы обычно отводят 10% от суммарной длины её прямых участков.

Видео о расчете труб для теплого пола:

Схема прокладки труб «змейка»

Смысл её понятен из названия, но работает она недостаточно эффективно. Ведь в ней теплоноситель подаётся с одного конца, а когда он достигает противоположной стороны, то сильно остывает. В результате одна сторона пола прогревается намного сильнее, чем другая.

Поэтому использовать «змейку» целесообразно только в небольших по площади помещениях.

Схема прокладки труб «спираль» или «улитка»

Укладывать спиралью трубы намного сложнее, поэтому здесь потребуется помощник. Зато тёплый пол, собранный по подобной схеме, будет работать намного эффективнее. От входа труба по спирали начинает сжиматься к центру помещения, там делает крутой разворот и по тому же маршруту раскручивается между витками горячей нитки к выходу.

Это идеальная схема для тёплого пола, монтируемого в просторном помещении.

Видео о том, где лучше укладывать трубы теплого пола «змейкой» и «улиткой»:

Если длина трубы при расчётах получится более 60 м, то необходимо пересмотреть схему укладки, разбив обогреваемую площадь на две равные половины, и подключить каждую из них к распределительной гребёнке.

Понятно, что такое изменение потребует большего метража труб, зато и тёплый пол с двумя контурами будет работать эффективнее.

Какие трубы для теплого пола лучше?

Реальный выбор чаще всего происходит между двумя видами труб – из металлопластика и сшитого полиэтилена. Качество этих труб отличается незначительно, если выбирать известных производителей, цены также. Главная разница заключается в процессе монтажа. Т.к. полиэтилен характеризуются повышенным коэффициентом теплопроводности, то длина контура REX-труб составляет до 80 м, а МПТ может достигать 100 м.

Если температурный режим теплоносителя предполагается более-менее равномерный, без резких долговременных скачков температуры, то вполне подойдут полиэтиленовые трубы, и даже не самые дорогие. В противном случае, такие трубы могут не выдержать нагрузки и повредиться.

И, конечно, желательно приобретать трубы для теплых водяных полов после консультации со специалистом.

Какие трубы для теплого водяного пола лучше использовать в частном доме

Трубы для установок теплых полов могут быть выполнены из разных видов материалов. Помните, что в многоквартирных зданиях применение подобной технологии ограничено. Для этого нужно получить специальное разрешение.

Материал подбирается с учетом многих факторов

Выбор медных труб

Если вы не знаете какую трубу выбрать для теплого пола, то рассмотрите такой вариант, как медь. Для применения медной продукции понадобится определенное оборудование. Такой материал известен длительным эксплуатационным сроком и превосходным показателем теплопроводности. На стенах меди не появляются бактерии. Она не подвержена коррозии, механическим воздействиям и температурным скачкам. Медные магистрали не плавятся и не растрескиваются. Их с успехом используют в отопительных установках современного типа. При должном подходе подобные изделия могут прослужить более 50 лет.

Подобные изделия хорошо гнуться, что позволяет их применять для нестандартных помещений

Материал имеет великолепные эксплуатационные качества, но есть и определенные минусы. Медь не устойчива к кислотности воды и к жесткости. Если теплоноситель будет содержать кислоты, то срок службы медных изделий значительно сократиться.

Это прочный и качественный материал

Вариант из полипропилена

Полипропиленовые трубы выбирают не так часто, так как они не очень удобны для установки конструкции теплых полов. Осложняет процесс монтажа значительный радиус изгиба. К минусам стоит отнести и температурные ограничения, которые делают невозможным применение подобных магистралей в суровом климате. Такие элементы крепят с помощью метода сварки.

Конструкция из полипропилена

Что такое PEX трубы

Какие лучше приобрести трубы для теплого водяного пола, поможет тщательный анализ главных вариантов. PЕХ-изделия производятся из сшитого полиэтилена, который обрабатывается под мощным давлением. Они имеют хорошую стойкость к износу.

При укладке такой трубы нужно ее надежно фиксировать, иначе она разогнется. Крепят такие магистрали на специальную подложку или на арматуру. Подобный материал не истирается, не растрескивается, а также обладает устойчивостью к температурным переменам. Такие конструкции имеют повышенную температуру горения и плавления. Они пластичны, и поэтому не ломаются.

Технология монтажа подобных материалов проста и для нее не нужно искать специальное оборудование.

Несложная схема монтажа

Металлопластиковые изделия

Актуальное решение для теплого пола – металлопластиковые трубы. Конструкция с такими магистралями отличается повышенной производительностью, благодаря высокому КПД. Алюминиевая прослойка изнутри наделяет материал качественной теплопроводностью. Полимерная прослойка делает изделие более стойким к разрушениям.

Гофрированный вариант

Такие трубы легко применять в установке напольного отопления, потому что они хорошо гнутся, но при загибах форму сохраняют. Металлопластик более дешевый вариант, чем альтернативные варианты и имеет следующие достоинства:

не подвержен коррозийным процессам;
долгий срок службы до 50 лет;
экологичность, так как не вступает в реакции с другими веществами;
небольшой вес и качественная звукоизоляция.

Подключение металлических труб

Некачественное соединение таких труб может стать большой проблемой. Например, если диаметр магистрали больше, чем сечение фитингов, то на участке стыков будут образовываться известковые отложения. Делая монтаж, не пережимайте трубу накидными гайками.

Виды труб для обогрева и их особенности

Трубы из сшитого полиэтилена PEX

Мы решили начать наш обзор именно с этих труб, так как по-многим показателям они превосходят решения из других материалов. Их преимущества:

Эксплуатационный срок 50 лет;
PEX трубы способны отлично переносить кратковременные пиковые значения температуры;
Они устойчивы к ультрафиолетовому излучению, обладают отличной теплопроводностью и цельным строением;
Хорошее соотношение цена-качество, стоят они недорого.

Однако у этих моделей есть и недостатки. При выходе таких труб из строя, их приходится полностью менять. Еще трубы для теплого пола PEX обладают большим радиусом сгиба и пропусканием кислорода через стенки.

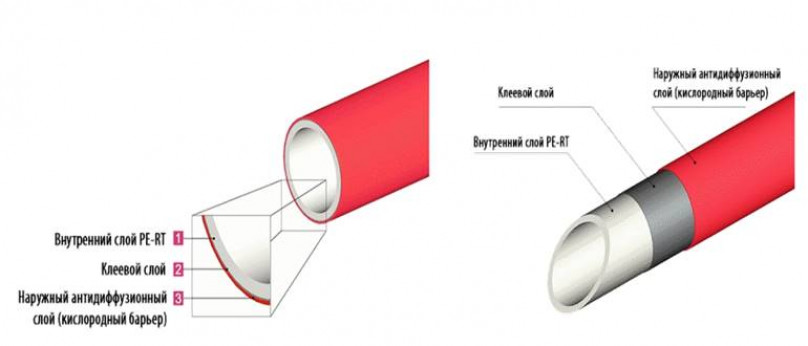

Трубы из полиэтилена с высокой термостойкостью PE-RT

Это термостойкий вид, который отличается долговечностью, простотой монтажа, прочностью и гладкостью. Такие трубы можно использовать в качестве цельной конструкции при проведении теплого пола.

К недостаткам данных моделей можно отнести то, что они обладают способностью к расширению при нагревании и довольно чувствительны к перепадам температуры и давления.

Полипропиленовые трубы

Полипропилен обладает меньшей плотностью и эластичностью, чем полиэтилен, поэтому трубопровод из них получается с более толстыми стенками. У таких труб вполне доступная стоимость, они просты в монтаже, обладают высокой стойкостью к температурному воздействию. Благодаря высокому уровню прочности, такие трубы могут прослужить около 50 лет.

К отрицательным качествам можно отнести то, что их срок эксплуатации напрямую зависит от длительности воздействия пиковых температур. Они ограничены в длине, поэтому при монтаже появляются швы, в которых проходимость жидкости может быть снижена.

Еще полипропиленовые трубы обладают низким уровнем теплопроводности, быстрым износом при чрезмерном насыщении кислородом или перепаде температур, а также оказываются подвержены разрушению при воздействии на них ультрафиолетового излучения.

Медные трубы

Несмотря на высокую цену, они довольно часто используются для организации теплого пола в частных домах. Медь обладает хорошей устойчивостью к перепадам температур и к ультрафиолетовому излучению. А трубы из нее образуют специальную пленку из оксида, которая препятствует возникновению коррозии.

Среди других преимуществ труб из меди можно также отметить:

прочность;
простота в обработке и укладке материала;
надежность и простота соединения труб между собой;
высокий уровень теплопроводности;
непроницаемость;
гибкость;
экологическая безопасность;
а также значительная длина, которая позволяет укладывать трубы без швов.

Однако у медных труб также есть и недостатки. Например, они легко разрушаются под действием электрохимической коррозии, обладают низким уровнем устойчивости к кислотным и щелочным средам, если они находятся выше показателей нормы.

Металлопластиковые трубы

Они состоят из 3-х слоёв, средним из которых является алюминиевая фольга толщиною от 0,3 мм до 0,5 мм. Он призвана усилить конструкцию и упростить сгибаемость трубы.

Металлопластиковые трубы стоят недорого, могут прослужить около 50 лет и выдерживать температуру до 90 градусов. Среди других плюсов также можно выделить высокий уровень устойчивости к коррозии, прочность, гладкость, цельное строение и полное отсутствие электропроводимости.

К отрицательным качествам можно отнести то, что такие трубы обладают плохой устойчивостью к перенесению ультрафиолетового излучения и низким уровнем теплопроводности.

Гофрированные трубы из нержавеющей стали

Главное преимущество таких труб заключается в том, что они имеют практически неограниченный срок эксплуатации. Кроме того, они отлично переносят высокие температуры, обладают непроницаемостью к кислороду и устойчивы к ультрафиолетовому излучению.

Гофрированные трубы имеют малый радиус сгиба и высокую теплопроводность. Их длина позволяет проводить цельное отопление. Также к плюсам этих изделий можно отнести низкую стоимость. Однако такие трубы оказываются менее устойчивы к электрохимической коррозии и в случае чрезмерного перегиба могут образовывать заломы.

Какую трубу лучше применять для теплого пола?

Какую трубу выбрать для нагревательного водяного пола — отталкиваться нужно от характеристик материала и помещения, а также своих финансовых возможностях. Если позволяют средства и конструкция перекрытий, то идеальный вариант — медная.

Тестируем трубы теплого пола

Однако, чаще при сооружении водяных тёплых полов используются металлопластиковые или PEX-трубы. Если сравнивать оба вида, они обладают практически одинаковыми характеристиками:

соединение элементов производится без использования инструмента и не требуется большого опыта в данной работе;
процесс монтажа не продолжительный;
трубы хорошо гнутся.

Стоит заметить, что изделие из металлопластика имеет большую теплопроводность и быстро греется, но и стоимость его на порядок выше, чем из сшитого полиэтилена.

При анализе надёжности обоих видов, сшитый полиэтилен занимает первое место, так как стыки фиксируются специальными герметичными гильзами. У металлопластиковых контуров участки соединения труб и фитингов открыты, что может привести к течи при эксплуатации пола.

Лидирует сшитый полиэтилен и по такому показателю, как прочность. Например, периодическая разморозка и заморозка пола с трубами PEX, никак не отразится на контуре, а вот металлопластиковый трубопровод может разорвать.

К сведению! При сооружении тёплых полов нельзя использовать тяжёлые стальные трубы, они увеличат нагрузку на перекрытия.

Трудности выбора

Перед покупкой необходимо четко оценить условия, в которых будет происходить эксплуатации труб. Сюда необходимо отнести жесткость зимнего периода, общие теплопотери здания, площадь обустраиваемых комнат, конструкцию уже имеющейся отопительной системы, тип полового покрытия. Данные параметры будут прямо влиять на некоторые специфические нюансы монтажа – допустимую предельную температуру теплоносителя, давление в системе, длину прокладываемых контуров и т.п.

Если же вместо стяжки запланировано оборудование каркаса, то внешние воздействия на магистраль будут меньшими. Отсюда ясно, что возможно не использовать защитную трубную оболочку. Однако, ее отсутствие поставит под вопрос показатель теплопроводности, ибо тепло будет уходить во вне, ничем не сдерживаемое. Специалисты считают, что «золотой серединой» в данном вопросе станет гофротруба из нержавейки.

Если поверх теплого покрытия запланировано нанесение стяжки, то металлопластиковые изделия станут идеальным вариантом.

Непосредственно во время покупки необходимо обратить внимание на следующие технические характеристики товара:

Прочность – она выражается в номинальном и максимальном давлении, допустимом в оборудуемой системе;
Нагрев – также имеются номинальные и максимальные значения;
Срок службы – определяется производителем при условии соблюдения рекомендованного режима эксплуатации;
Показатели теплопроводности и электропроводности;
Возможность противодействия кислотным диффузиям – данная характеристика относится исключительно к синтетическим материалам и выражается в присутствии слоя «антикислорода»;
Возможность противодействия коррозии и различным химическим активностям – список веществ, контакт с которыми для трубы воспрещен;
Особенности монтажа;
Репутация бренда.

Следует отметить, что последний пункт часто становится самым значимым, ибо любые произведенные расчеты легко нивелируются некачественным производством или материалом. Тем более, что с первого взгляда установить степень качества товара попросту невозможно. В таком случае — «имя» изготовителя является тем моментном, который может подтвердить общую квалитативность продукции, степень достоверности данных о технических характеристиках, кои обоснуют действительность соотношения качества и цены.

Виды полиэтиленовых труб, используемых при устройстве теплого пола.

Трубы из сшитого полиэтилена производятся двух видов: 3-х слойные и 5-ти слойные. В 3-х слойном сшитом полиэтилене антидиффузный барьер расположен на внешней части трубы. В 5-ти слойном полиэтилене он располагается внутри стенки.

Труба для теплого пола из сшитого полиэтилена

Рассмотрим особенности сшитого полиэтилена:

Из недостатков сшитого полиэтилена можно выделить следующие:

Термостойкий полиэтилен в качестве материала изготовления трубы тёплого пола.

Термостойкий полиэтилен производится из простого полиэтилена. В результате обработки происходит модификация молекулярной решётки полимера. Из достоинств стоит отметить следующие:

Недостатки:

Калькулятор расчета длины трубы

Составляя проект отопительной системы и предварительные расчеты потребности труб для теплого водяного пола, необходимо учесть, что максимальная длина общего контура не должна превышать ста метров, и каждая петля должна выкладываться из цельного куска.

Как следует из практики, стометровой длины труб хватает, чтобы обустроить систему, способную обогреть площадь в двадцать квадратных метров. Имея размеры помещения, можно определить примерную потребность материала для устройства системы отопления. Для удобства выполнения вычислений можно воспользоваться специальным калькулятором по расчету труб для теплого пола.

Выполняя расчеты, необходимо из всей площади отнять участки, которые не планируются для обогрева. Кроме этого, учитывается расстояние между двумя соседними контурами, которое мастера называют «шагом укладки». На этот показатель оказывает влияние предполагаемый температурный режим в обогреваемом помещении.

Как правило, максимальное расстояние укладки – 35 см. Если его превысить, температурные перепады будут ощущаться, потому что поверхность пола не будет подвержена равномерному прогреванию. Чтобы правильно спроектировать и смонтировать теплый пол, рекомендуется воспользоваться услугами профессиональных специалистов.

Характеристика труб из различных материалов

Чтобы помочь потребителям определиться, какую трубу лучше использовать для теплого пола, рассмотрим основные показатели наиболее востребованных материалов.

Чаще всего используются трубы из меди, полипропилена, металлопластика и сшитого полиэтилена.

Изделия из меди

Медь до сих пор активно используется для производства отопительных труб, поскольку отличается высокой долговечностью. Этот материал отличается антибактериальными свойствами и устойчивостью к окислению. Кроме того, медные изделия могут эксплуатироваться при температурах в пределах от -100 до +250 ℃ и довольно устойчивы к механическим нагрузкам.

При условии, что укладка медных труб для пола с водяным отоплением была выполнена правильно, такая система способна функционировать в течение порядка 50 лет без угрозы расплавления, деформации или трещин. Несмотря на высокую стоимость медных трубных изделий, в долгосрочной перспективе такие затраты окупятся с лихвой.

Кроме того, желательно не сливать воду из системы слишком часто, а также не комбинировать в одном контуре медные и стальные элементы, поскольку эти металлы имеют различные электрохимические характеристики.

При оборудовании теплого пола из медных труб должны быть использованы крепежи, арматура и соединительные элементы из аналогичного материала. Это увеличивает затраты на монтаж всей системы примерно на 1/3. Кроме того, необходимо будет оплатить работу людей, выполняющих укладку теплых полов.

Все эти факторы приводят к тому, что результирующая стоимость обустройства теплого пола из медных труб обходится потребителям достаточно дорого.

Виды труб

Используя в качестве ориентира вышеупомянутые характеристики, можно сказать, что выбор труб для теплого пола ограничен. Более всего для этого подходят следующие виды:

полипропиленовые;
из сшитого полиэтилена;
медные;
металлопластиковые.

Рассмотрим подробнее каждый из видов.

Для того, чтобы теплый пол имел долгий срок службы и обеспечивал комфортную температуру необходимо, чтобы монтаж системы был выполнен качественно и по всем правилам

Полипропиленовые

Как и любой другой материал, полипропиленовые трубы обладают как плюсами, так и минусами. К положительным качествам такого материала можно отнести:

Низкая цена. Является одним из самых недорогих вариантов.
Долговечность. При соблюдении норм эксплуатации срок службы составляет более 25 лет.
Монолитность. При соединении между собой или с фитингами используется специальная сварка (трубы спаиваются). В результате получается полностью монолитная и герметичная система.
Экологичность. На протяжении всего периода эксплуатации они безопасны для здоровья человека и не выделяют вредных веществ даже при перегреве.

Но при всех этих достоинствах полипропиленовые изделия обладают одним большим минусом – они сложны в монтаже. Эта сложность заключается в том, что изгиб таких изделий без ущерба эксплуатационным качествам составляет порядка 8 – 10 радиусов самой трубы.

Таким образом, промежутки между ними составляют более одного метра. Еще один минус – невысокая температурная стойкость по сравнению с другими материалами – не более 95 градусов Цельсия. Таким образом, их применение ограничено.

Сшитый полиэтилен

В отличие от обычного полиэтилена сшитый полиэтилен обладает более высокими свойствами по эксплуатации, поэтому он все чаще применяется при изготовлении теплых полов.

К плюсам такого материала можно отнести:

стойкость к повышенной температуре (до 120 градусов Цельсия);
меньший радиус сгиба – около 5 радиусов самой трубы;
не боится механических воздействий;
не боится резких перепадов температуры и давления;
пластичность (очень гибкий материал);
даже если труба смята от неоднократных перегибов, то при нагреве возвращает себе первоначальную форму;
стойкость к воздействию химических веществ и бактерий;
экологичность (даже при плавлении или горении не выделяет вредных веществ).

Единственным минусом такого материала является то, что для его монтажа требуется большое количество крепежей, так как он не держит заданную форму.

Медные

Медные трубы уже долгое время применяются при устройстве теплого пола. Они обладают высокими эксплуатационными качествами и способны выдерживать значительные механические воздействия, и при этом нейтральны к воздействию микроорганизмов и не подвержены коррозии.

Срок их службы является одним из самых продолжительных, и при качественном монтаже и нормальной эксплуатации составляет более 50 лет. Не менее важным является способность выдерживать значительные перепады температур (от -100 градусов Цельсия до +250), не теряя при этом своих эксплуатационных качеств. К тому же, радиус изгиба при укладке таких труб совсем невелик.

Тем не менее, они обладают и рядом недостатков:

Во-первых, это самый дорогой материал из всех рассматриваемых.
Во-вторых, для надежности соединения используются специальные пресс-фитинги, установку которых могут производить только специалисты с нужным оборудованием. Таким образом, возникают дополнительные расходы на монтаж.
В-третьих, при повышенной кислотности и жесткости воды значительно сокращается срок эксплуатации.

Металлопластиковые

Металлопластиковые трубы являются самыми популярными при изготовлении теплых полов. Во многом это связано со схожими с медью эксплуатационными свойствами, при более низкой цене.

Положительными качествами такого материала является:

долгий срок службы (более 50 лет при нормальной эксплуатации),
имеют небольшой радиус изгиба и держат заданную форму, что позволяет дополнительно сэкономить на крепеже,
высокая степень звукоизоляции (практически неслышно тока воды),
меньший вес по сравнению с медными,
экологичность.

Они практически не обладают отрицательными качествами. Единственным негативным моментом может являться ненадежность соединения труб фитингами, так как даже при малейшем зазоре между внутренним диаметром соединительного элемента и внешнего диаметра трубы может произойти течь.

Трубы для теплого пола

На сегодняшний день доступны такие трубы для теплого пола:

медные;
из металлопластика;
полипропиленовые;
из сшитого полиэтилена.

Наиболее популярный тип труб для монтажа пола с подогревом — это изделия из сшитого полиэтилена

Первый вид труб для теплых полов является одним из наилучших. Медь имеет отличную долговечность и теплопроводность. Единственный, но очень существенный недостаток – цена. Не только стоимость изделий, но и их установка, достаточно затратны, поскольку требует применения специального оборудования.

Труба для теплого пола из металлопластика является наиболее распространенным вариантом. Из всех преимуществ, какие только дает система – сбалансированность, производительность благодаря высокому КПД и долговечность.

Алюминиевая прослойка металлопластиковой трубы для теплого пола наделяет изделие неплохой теплопроводностью, а благодаря внутреннему и внешнему полимерному слою изделие устойчиво к зарастанию и повреждениям. Кроме того, материал является вполне доступным.

Трубы теплого пола, выполненные из полипропилена, встречаются редко.

Последний тип труб обладает достаточно хорошей износостойкостью, теплопроводностью и доступностью. При монтаже требуется жесткая фиксация элементов, в противном случае трубы разогнутся.

Какие трубы для водяного теплого пола лучше выбрать?
