Изготавливаем своими руками теплообменник на трубу дымохода

Недостатки

Несмотря на множество плюсов, устройство нагревательного элемента на трубе дымохода имеет и недостатки. Один из них, наиболее важный — резкое снижение температуры дыма в месте установки теплообменника. Это может грозить ухудшением тяги и образованием конденсата, повышенным отложением сажи внутри трубы.

Кроме того, при подключении системы отопления, например, гаража нужно просчитать объем теплоносителя, чтобы избежать закипания воды и разрыва труб. Сварные швы должны быть полностью герметичными.

Любая конструкция теплообменника существенно увеличивает КПД печи. Для безотказной работы системы необходимо не реже двух раз в год проводить визуальный осмотр всех ее элементов, а при необходимости — своевременный ремонт, чистку от накипи, замену прокладок и другие необходимые работы по обслуживанию. В этом случае системы нагрева воды и отопления будут безотказно работать в течение долгого времени.

Примеры печей промышленного изготовления с водяным контуром

Приобретение готовых изделий в некоторых случаях выгоднее, чем печное отопление с водяным контуром в деревянном доме, сделанное своими руками.

Причины следующие:

Готовое изделие обойдется дешевле, чем строительство своими силами или с привлечением специалистов.
Конструкции созданы на основе опытных образцов, технология отработана и хозяин уже не сможет нарушить технику обустройства, а значит, снижается риск поломки, возникновения пожара.
Изготавливаются готовые системы из жаропрочного чугуна, стали, которые нельзя купить для формирования собственной печи и системы отопления.
Промышленное предприятие обладает большими возможностями для изготовления конструкций, соответствующих нормативным требованиям.

Такие печи сохраняют длительный гарантийный срок, их проще смонтировать на месте, в комплекте уже идут готовые типовые проекты, по которым можно ориентироваться при создании новой системы отопления или интеграции в старую конструкцию.

Топка для камина с водяным контуром Аквариус

Это продукция компании Термофор. Топка может быть дополнена водяным контуром для формирования системы отопления в доме. Изделие выпускается в двух вариантах – с теплообменником для воды и без него. Что касается характеристик образцов, то они есть в технической документации.

Особенности конструкции:

жаропрочное стекло позволяет наблюдать за интенсивностью горения без риска ожога;
топливник выпускается в большом объеме, что снижает регулярность закладки сырья;
защита из шамотного камня увеличивает срок службы изделия;
продукция выпускается в разных размерах, поэтому можно подобрать топку под параметры камина;
топка с теплообменником работает только в системах открытого типа.

Через систему водяного теплообменника система передает до 6 кВт энергии, что достаточно для помещений площадью в 55-65 м2 при высоте потолков до 2,7 м. Для прогрева комнаты, где установлен камин, нужно предусмотреть обустройство конвекционных потоков поверху топки, чтобы теплый воздух равномерно распределялся по комнате.

Применение изделия в качестве системы отопления в доме будет более практичным, если на обратной линии установить циркуляционный насос с байпасом. В этом случае вода может транспортироваться как естественным, так и принудительным образом.

Котел отопительный на твердом топливе Armada 20

Также изделие от российского производителя, представляющее собой печь с водным теплоносителем. Характеристики Armada 20 даны в технической документации и зависят от габаритов конструкции.

Особенности:

Теплообменник оснащен большим количеством труб, поэтому общая площадь теплосъема намного больше, чем объем теплоносителя. Такая особенность обеспечивает значительную теплоотдачу.
Дверца дополнена жаропрочным стеклом.
Поверхность котла оснащена варочной поверхностью, поэтому этот печной котел отопления для частного дома может выполнять функции плиты.
Верхняя часть топки съемная, что облегчает процесс чистки конструкции и дымохода от сажи.
Наружные части теплообменника исполняют роль воздушного конвектора.
Котел предназначен для сжигания твердых видов топлива.
Без воды запускать оборудование в работу нельзя.
Конструкция встраивается в открытую, закрытую систему отопления при показателях рабочего давления не выше 3 Мпа.

Печь с водяным контуром Armada 20 может использоваться в качестве системы отопления для большого дома, применяться для подогрева воды, приготовления пищи.

Общие принципы установки системы

Есть несколько принципов, которые помогут вам сделать качественный и долговечный теплообменник:

Первое правило монтажа любого трубопровода это соблюдение углов наклона. Даже, если в системе есть циркуляционный насос, проще сделать правильные углы наклона труб, чем потом мучатся со спуском системы и заменой насоса, который слишком быстро истратил свой рабочий ресурс. Трубы, подающие воду в бак с теплой водой прокладываются под углом в 30 градусов в сторону теплообменника. Трубы, отводящие воду из бака обратно в теплообменник выполнятся с уклоном примерно 5-10 градусов в сторону теплообменника.
Нужно позаботится о спуске системы. В нижней точке предусматривается спускной кран, который необходим для спуска системы на зимний период, если пользоваться баней владелец не планирует.
Проверяйте места соединений пластиковых труб с теплообменником. Пластиковые трубы при соприкосновении с горячими поверхностями может и не оплавятся, но деформируются точно. Поэтому подвод и отвод воды к теплообменнику лучше выполнять из металлических труб с переходниками на пластик.
При необходимости, циркуляционный насос устанавливается прямо на трубу

Важно сделать так, чтобы была возможность замены и промывки насоса без демонтажа всей системы. Поэтому делается в двух местах устанавливаются тройники, через которые подключается насос

При необходимости линия с насосом перекрывается, насос снимается и выполняются все требуемые работы.
После монтажа всей системы, не забудьте проверить ее холодной водой. Это позволит выявить течи и исправить огрехи до начала работы.

Схема установки и подключения встроенного теплообменника

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

строительный уровень;
рулетка;
мастерок;
ведро;
пассатижи;
электродрель;
сварочный инвертор;
гаечный ключ;
отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы

Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Что такое теплообменник для отопления частного дома?

Теплообменник — это устройство, которое передает тепло от генератора к теплоносителю. В частных домах обычно используются поверхностные приборы. Благодаря таким теплообменникам тепло передается непосредственно через стенки агрегата.

Установка в котле

Устройство дает максимальный КПД в газовых, электрических и других котлах, работающих на твердом топливе. Внутри отопительного прибора устанавливают трубы в форме змеевика. Когда в котле начинает гореть топливо, прибор нагревается. Благодаря этому теплоноситель циркулирует по всей системе, передавая тепло внутрь помещения, и приходит обратно в змеевик.

Фото 1. Стальной проточный теплообменник для котла модели Vitopend 100, производитель — «Viessmann».

Если в доме в качестве основного прибора отопления используется не котел, а печь, то применение теплообменника также актуально, если строение имеет большую площадь. Печь не отапливает коттедж из-за маленькой мощности. По этой причине внутри устройства устанавливают змеевик. Он нагревает теплоноситель до высокой температуры, и это тепло благодаря радиаторам распространяется по всему дому.

Устройства отбора тепла у дымовых газов

Чтобы использовать с пользой выходящие в трубу дымовые газы, достаточно установить на дымоход водяной теплообменник самой простой конструкции. В результате можно увеличить эффект от сжигания дров до 60%. Нужно учесть, что это приспособление никоим образом не затрагивает работу печки, поэтому на отопление парной затрачивается столько же времени, как и обычно. Это же можно сказать и про необходимое количество топлива. Из плюсов теплообменников подобного типа стоит отметить то, что их высокий КПД обеспечивается благодаря отбираемому у продуктов сгорания теплу, что приводит к их постепенному охлаждению.

Этот принцип работы теплообменника давно взяли на вооружение большинство компаний, специализирующихся на производстве металлических банных печей. Предлагаемые ими изделия имеют в своей конструкции бак для воды открытого типа, который устанавливается непосредственно на дымоходную трубу. Потребителям теплообменник подобного типа интересен из-за низкой стоимости, хотя в процессе пользования ими возникают определенные неудобства. Это связано главным образом с необходимостью регулярно доливать воду по мере ее использования или испарения, когда она нагревается до температуры кипения.

Среди всех доступных на сегодняшний день вариантов нет равных по эффективности конструкции с теплообменником на дымоходе, которая выполнена в виде проточного нагревателя небольшой емкости — как правило, 5-10 л. Для обеспечения правильной работы к нему при помощи патрубков подключается система с выносным резервуаром-накопителем. Используемый выносной бак может иметь вместительность порядка 60-120 л, однако в каждом случае необходимо подбирать свой резервуар с учетом мощности отопителя. В течение времени, пока будет топиться печка, вода в резервуаре успевает нагреться до комфортной для помывки температуры.

Еще стоит рассмотреть комбинированные модели для бани, которые представляют собой обычную банную печь с теплообменником, установленным в топке, имеющим дополнительно бак на дымоходе. Для объединения этих элементов в единую систему используется схема подключения из трубопроводов, поэтому в контуре нагрева присутствует вместо одного два нагревателя. Подобное устройство было предложено производителями с учетом всех преимуществ и недостатков других прошлых модификаций. Однако для использования этой печи необходим отдельный накопительный резервуар, так как нагрев воды в баке происходит достаточно быстро.

Водяной теплообменник замкнутого типа

Принцип действия всех замкнутых систем отопления построен на элементарных законах физики – при нагревании, плотность воды уменьшается и подталкиваема снизу более холодной, она начинает подниматься по трубе, попадая в расширительный бак, и уже из него по всему контуру возвращается к нагревателю.

В данном случае, в качестве нагревателя выступает дымоход, который своей энергией толкает воду по контуру системы отопления.

Самодельный змеевик

Самодельный водяной теплообменник

Конструкция, изображённая на фото, является самым распространённым и простым способом использования тепла от дымохода. Верхний край трубки соединяется с расширительным баком, а нижний с контуром отопления.

Чаще всего такую систему используют в качестве вспомогательной. С её помощью можно обогревать небольшие помещения, в которых ранее не предусматривалось отопление, но не более того. Выступать в роли основного отопления она не сможет, так как в её устройстве есть несколько значительных недостатков:

Температура на поверхности дымохода – величина непостоянная и сложноконтролируемая, как следствие, невозможно регулировать степень нагрева теплоносителя.
Из-за непостоянства температуры, очень сложно рассчитать оптимальную длину змеевика. Если он будет слишком коротким, вода начнёт закипать и разорвёт трубку, а если слишком длинный, теплоноситель вообще не прогреется до нужной температуры.
Воду из расширительного бака нельзя использовать для душа или в других целях, и дело не только в нерегулируемом нагреве. При заполнении бака холодной водой, она через змеевик начнёт охлаждать дымоход, в результате чего образуется конденсат и ускоряется процесс образования нагара на внутренних стенках.
Температуры, до которой нагревается дымоход, недостаточно для прогрева длинного контура. При обычном отоплении, вода, проходя по системе, теряет всего 25 градусов, чтобы сохранить этот показатель в данной ситуации, вся система должна быть небольших размеров.

Регистровый теплообменник

Заводской теплообменник

Чтобы избежать проблем с самодельными устройствами, можно приобрести регистр теплообменник на дымоходную трубу. Конечно, цена такого приспособления будет выше, чем у сделанного своими руками. Но и качественные характеристики не идут ни в какое сравнение.

Принцип работы такого устройства, идентичен описанному выше, с той лишь разницей, что тут уже произведены все расчёты, уберегающие устройство от закипания. К сожалению, контроля за нагревом тут тоже нет, но зато есть несколько существенных плюсов в сравнении с «самоделкой»:

Внешний кожух сохраняет тепло внутри, позволяя змеевику прогреваться даже при невысокой температуре дымохода;
Медные трубки не вступают в плотный контакт с нагревающейся поверхностью, это защищает устройство от возможного закипания.

Внутреннее устройство теплообменника

Как самостоятельно изготовить данное устройство?

Сделать теплообменник на дымоход своими руками достаточно просто. Для этого используйте следующие материалы:

лист металла размером 0,35 м х 0,35 м – 2 шт.;
труба диаметром 0,032 м и длиной 2,4 м – 1 шт.;
труба диаметром 0,058 м и длиной 0,3 м – 1 шт.;
металлическая емкость цилиндрической формы объемом 20 л – 1 шт.

Теплообменник водяной из нержавеющей стали

Пошаговая инструкция для изготовления теплообменника:

Из листов металла вырежьте два круга радиусом 0,15 м. Они будут исполнять роль заглушек.
На листе металла разметьте места для размещения труб. Самый большой круг диаметром 58 мм должен находиться в центре, а по контуру – восемь маленьких кружков диаметром 32 мм.
Трубу диаметром 5,8 см нужно распилить при помощи болгарки на восемь одинаковых частей.
К одному концу трубы самого большого размера приварите заглушку.
Поочередно каждую трубу диаметром 3,2 см приварите к металлическому кругу.
Наживите другую заглушку к противоположной стороне труб, после чего ее приварите.
При помощи болгарки отрежьте дно металлической емкости.
На боковой поверхности металлического кожуха вырежьте два отверстия с противоположных сторон. Их диаметр должен соответствовать параметрам дымохода.
К подготовленным отверстиям приварите патрубки, при помощи которых агрегат будет присоединяться к дымоотводу.

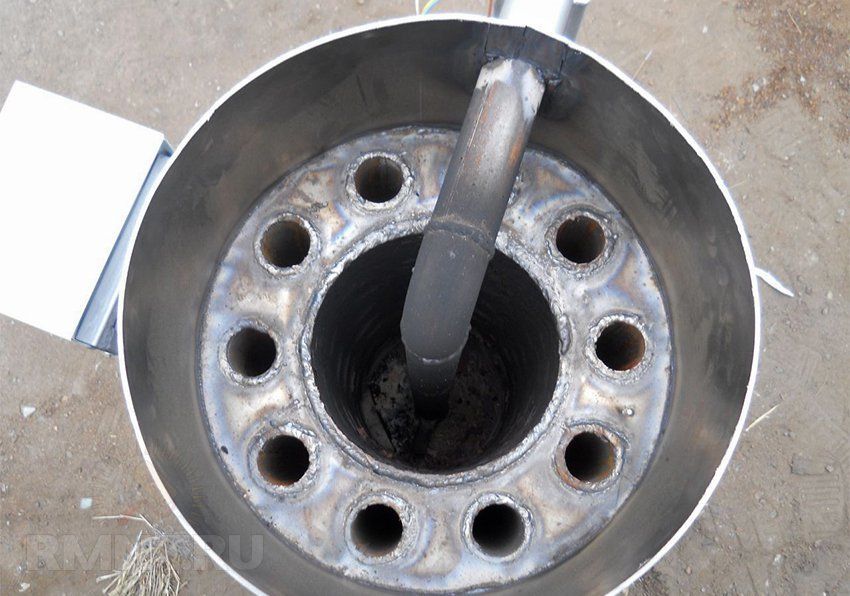

Подготовленную сердцевину вставьте в кожух с патрубками. Конструкцию тщательно закрепите, используя сварку.
Присоедините теплообменник к дымоходу.
Готовый агрегат обработайте термостойкой краской.

Самодельный теплообменник

Разновидности по конструкции

По месту расположения теплообменники бывают внутренними и внешними.

Внешние

Размещается возле дымохода. Это емкость, которая «окружает» дымоход. Нагрев теплоносителя происходит за счет тепла, которое выделяют продукты при сгорании.

Внутрь емкости помещают часть трубы, которая отводит продукты горения. За такими теплообменниками проще ухаживать. Они легко демонтируются для очищения от накипи и устранения дефектов.

Внутренние

Это емкость, расположенная внутри печи, непосредственно над топкой. Устройство легко установить, но если появится необходимость очистить прибор от накипи или устранить дефекты, возникнут проблемы.

Установка теплообменника в банной печи

При выборе теплообменника следует, прежде всего, отталкиваться от объемов и мощности топочной камеры печи. Мощная печь, скорее всего, уже будет содержать в себе теплообменник.

Однако такая вода лучше всего подходит для обогрева контура. Так как она имеет высокую температуру на выходе, что создает разность давления, которое заставляет воду двигаться по трубам. Внутренний теплообменник не способен произвести большое количество горячей воды.

Решением проблемы может стать выносной, самоварный бак. При этом стоит учитывать, что дым в печи с внутренним теплообменником имеет меньшую температуру, нежели в обычной печи. Разность может составлять 50-100 градусов. Поэтому дополнительный теплообменник здесь дожжен быть небольшого объема в 20-80 литров.
Бак для трубы агрегата без внутреннего теплообменника может быть и значительно большего размера – до 150 литров.
Изготовление и установка внешних баков не требует дополнительных усилий. Для этого используются металлические листы или готовые баки. Монтируются они одновременно с созданием трубы. При этом сама труба может иметь более короткую длину, так как на выходе в стену или крышу температура в ней будет существенно ниже обычной.
Сложность в установке встроенных теплообменников связана не с ними самими, так как они полностью интегрированы в печь, а с монтажем отеплительного контура.

Если дополнительный насос здесь не запланирован, то длина труб не должна быть больше 10 метров. Для большей длины контура следует устанавливать насосы для принудительной циркуляции.

При выборе и установке теплообменника не стоит также забывать и о том, что любые емкости с водой требуют обслуживания и регулярного очищения от накипи. Эксплуатировать баки в этом плане значительно проще.

Каждый хозяин сам себе выбирает, как ему сделать баню более комфортной и высокотехнологичной. Но всегда будет разумным сочетание сразу нескольких способов, а домашние и гости это безусловно оценят.

Принцип работы и функции теплообменника

Теплоносителем в теплообменнике может быть вода или антифриз

Жидкостное теплообменное устройство — это емкость, часть печной конструкции, оборудованная для подключения к трубопроводу. Бак нагревается, контактируя с продуктами сгорания топлива, и передает эту энергию воде. Вода, перемещаясь по системе, отдает тепло приборам отопления – радиаторам, от которых конвекционно прогревается воздух. Нагрев емкости может быть прямым или косвенным, а циркуляция теплоносителя – естественной либо принудительной.

Теплоноситель

Вместо воды часто применяют антифризы на основе этиленгликоля, пропиленгликоля, спирта или масла. Их основное достоинство — низкая температура замерзания, находящаяся в пределах от -30 до -70°C. Точные цифры зависят от химического состава и концентрации жидкости. Применение такой химии дает ряд преимуществ:

защита элементов системы от повреждений вследствие разморозки;
антикоррозийная защита, обусловленная соответствующими присадками;
отсутствие абразивов, солей и прочих примесей, разрушающих (засоряющих) трубопровод или арматуру.

Некоторые теплообменники, например — для бани, обслуживают не только приборы отопления, но и душ или отдельный резервуар. Поэтому здесь используют воду. Во избежание разморозки устройство проектируют так, чтобы заливка воды не занимала много времени. Если же баню или сауну топят часто, а ограждающие конструкции утеплены качественно, проблема снимается.

Функции теплообменника

Функция теплообменного бака, как части печной конструкции – прием и передача тепла теплоносителю от продуктов горения. Но как элемент более широкой системы (отопления, водоснабжения) он решает несколько задач.

Равномерно и экономично распределять тепло по обогреваемым помещениям.
Обеспечить дом (дачу, коттедж, баню, квартиру и пр.) горячей водой.
Аккумулировать тепловую энергию для использования при неработающей печке.

Тепловой аккумулятор, подключенный к теплообменнику для дровяной печи, накапливает энергию благодаря теплоемкости аккумулирующего агента. Поэтому изготовить его можно, изолировав любую емкость. Бочка, облитая монтажной пеной и частично заполненная щебнем или песком — это уже теплоаккумулятор. Если снабдить его четырьмя патрубками и правильно подключить, агрегат станет функциональным элементом системы.

Виды в зависимости от материала

В зависимости от материала изготовления выделяют чугунные и стальные приборы. У них есть свои достоинства и недостатки.

Чугунные

Основное достоинство устройств, изготовленных из чугуна, — продолжительный эксплуатационный период.

На материале не образуется коррозия при контакте с водой, поэтому устройство служит в течение длительного времени.

Недостаток чугунного изделия — повышенные требования к газовому оборудованию. Это объясняется тем, что участок, расположенный между теплой и сильно нагретой частью устройства — это уязвимая область, где на металле часто образуются трещины.

Предотвратить возникновение дефектов помогает промывка прибора. Такая процедура удаляет отложения в уязвимых участках теплообменника.

Внутри прибора есть место, где теплая вода сталкивается с холодной, т. е. участок, где теплоноситель возвращается в теплообменник из отопительной системы. Это зона риска возникновения низкотемпературной коррозии. Чтобы снизить возможность появления ржавчины, на обратке прибора фиксируют трехходовой кран смесительного действия.

Стальные

Такие теплообменники наиболее распространены. Это объясняется простотой обработки материала и их доступной ценой. Стальные изделия особенно популярны в отечественных приборах отопления.

Основные качества материала:

Повышенная прочность. Это защищает теплообменник от механических повреждений.
Пластичность. Такое свойство предотвращает появление трещин на приборе при нагревании.

Недостатки:

Склонность к возникновению ржавчины. Коррозия образуется внутри и снаружи устройства. Это сокращает эксплуатационный период прибора.
Теплообменник из стали повышает расход топлива. Это происходит из-за утолщения стенок устройства и увеличения габаритов змеевика при изготовлении прибора. Производители вынуждены выполнять такие манипуляции для повышения инертности.

Обоснованный выбор конструкции

Выбрать качественный и подходящий по всем параметрам теплообменник не так просто, поскольку на современном рынке различные элементы представлены в многочисленных разновидностях

Важно ориентироваться на то, что вся конструкция должна обеспечивать равномерный и постоянный обогрев помещений. При этом важно, чтобы элементы были созданы из качественных и устойчивых к различным воздействиям материалам, поскольку в этом случае оборудование прослужит долгое время, в течение которого не будет возникать необходимость в регулярных и сложных ремонтных работах

Важно правильно выбрать змеевик. В последнее время самыми популярными считаются змеевики-регистры

Они создаются из труб, диаметр которых равняется примерно 45 мм., а также они обладают гладкими стенками. По внешнему виду похожи на решетку Г-образной формы. Изготавливаются они с применением не только гладких труб, но и профильных. Выход горячей воды, а также обратку, можно подключать к таким змеевикам с разных сторон. Однако здесь важно ориентироваться, какими конструктивными особенностями обладает сама печь, а также как легче всего произвести своими руками разводку труб в системе отопления.

Простейшие теплообменники

Для облегчения выбора агрегата предлагаем вам ознакомиться со следующими вариантами.

Змеевик для печей

Простейший вариант теплообменника – труба (из алюминия, меди или другого пластичного и антикоррозионного металла), загнутая в спираль или, реже, иной формы. Носитель по нему эффективно движется самотеком, если общая его длина менее 3 м. Нагревается за счет раскаленного воздуха, а не контакта с огнем. На концах такой конструкции производят резьбу (наружную) – для фитингового соединения с баком.

Располагать змеевик можно как прямо в топке, внутри, так и вне ее. Форма его бывает самой разной, начиная от простейших U-образных подков, продолжая уже упомянутыми спиралями с различным количеством витков и заканчивая сложными сварными регистрами. Последние делают ради повышения надежности и уменьшения энергопотерь, но так как они получаются крупногабаритными, то их, как правило, ставят в просторные каменки.

Прямоугольный бак на трубе

Это еще один тип – уже не внутренняя цилиндрическая емкость, а конструкция, состоящая из воздухонепроницаемого корпуса, выполненного из нержавеющей стали.

Принцип действия остается таким же – нагреваемая жидкость поднимается в резервуар, охлажденная идет обратно. В реализации для него подойдет дымоход диаметром Ф115мм (без применения переходника) или 110мм (с использованием), а попадание отработанного пара в комнату почти исключено

Правда, система должна быть герметичной, важно своевременно пополнять конструкцию водой.
