Принцип работы двухконтурного газового котла аристон

Как заполнить систему обогрева через подпитку

Заполнение системы отопления закрытого типа через подпитку возможно только в том случае, если предусмотрено подключение контура к водопроводу. В автономных системах – это самый оптимальный вариант, так как не требует покупки дополнительного оборудования.

Желательно на подпитке ставить не шаровой кран, а вентиль, которым можно регулировать поток. Перед тем как заполнить систему отопления водой нужно освободить его от старого теплоносителя. Вода ведь меняется из-за того, что она становится слишком грязной. Затем нужно открыть все краны Маевского на радиаторах и открыть подпитку.

По мере заполнения радиаторов из воздухоотводчиков на торцах начнет струиться жидкость. Как только появилась вода, кран сразу перекрывается. Нужно следить за показаниями манометра – прибор, который показывает давление в контуре обогрева.

После того как заполнение водой системы отопления завершено нужно включить котел. Когда теплоноситель нагреется нужно еще раз стравить воздух со всех батарей. В горячей воде отделение воздуха происходит интенсивнее, чем в холодной. Возможно, удалять воздушные пробки придется несколько раз (первые 2-3 цикла нагрева теплоносителя).

Схемы газового отопления дома

Речь пойдет о водяном отоплении с использованием газа. Сразу стоит определиться с типом циркуляции теплоносителя. Она бывает естественной (такие системы еще называют гравитационными) или принудительной (с обязательным насосом).

Гравитационные системы требуют установки руб большого диаметра, то есть теплоносителя в системе получается много. Второй момент — за счет того что движется теплоноситель по трубам с небольшой скоростью, эффективность отопления не очень высокая. Дальние радиаторы в длинных ветках могут быть холодными. Это о недостатках. Их немало, но есть один большой плюс — системы с естественной циркуляцией не зависят от электричества

Это важно в тех регионах, в которых свет отключают часто

Схема ситемы с естественной циркуляцией

Теперь немного о системах с принудительной циркуляцией. Они более эффективны — теплоноситель движется с заданной скоростью, доставляя тепло во все уголки системы. Наличие насоса позволяет использовать трубы небольших диаметров. Это значит, что теплоносителя в системе не много и он быстро прогревается. В общем, они обеспечивают больший уровень комфорта, но имеют серьезный минус — для работы необходимо электричество, то есть требуется резервное питание. Если свет отключают редко, достаточно установить блок бесперебойного питания с несколькими аккумуляторами. Они могут обеспечить работу котла на десятки часов. Если же отключают свет часто и надолго, придется встраивать в систему еще и генератор. В любом случае, это дополнительные затраты и немалые.

Есть еще системы комбинированные — они спроектированы как гравитационные, но имеют встроенный циркуляционный насос. Такое решение можно назвать идеальным с точки зрения практичности: пока свет есть, отопление работает как принудительное, как только электропитание пропало, все работает как гравитационная система. В общем, неплохой вариант, за исключением того, что трубы будут проведены большие и слишком уж на виду.

Способ разводки

Есть три типа систем — однотрубные, двухтрубные и лучевые. В однотрубных радиаторы подключены последовательно к одной трубе. Этот способ разводки экономичен — требуется меньше труб, но его трудно компенсировать — сложно добиться одинаковой теплоотдачи от радиаторов. Все дело в том, что теплоноситель  поступает на первый радиатор в ветке горячим — сразу от котла. Он проходит через него, немного остывает, попадает на следующий, еще немного остывает. Так на всем протяжении ветки.

Схема однотрубной системы газового отопления частного дома

Получается, что к последнему радиатору приходит теплоноситель намного холоднее, чем к первому. Единственный выход — учитывать это явление при проектировании системы и увеличивать количество секций в радиаторе по мере удаления от котла. Но последние радиаторы все равно останутся наиболее холодными.

Более-менее легко можно сбалансировать систему, представленную на фото выше. В ней на каждом радиаторе присутствуют термостаты — устройства, позволяющие менять количество проходящего через радиатор теплоносителя. Чтобы при этом не «задавить» циркуляцию во всей системе, под каждым радиатором ставится байпас — перемычка, по которой идет теплоноситель, который не пошел через радиатор.

В двухтрубной системе радиаторы подключены параллельно — к подающему и обратному трубопроводу. В этой системе расход труб намного больше, так как тянется одновременно две нитки. Но в данном случае на каждый отопительный прибор подается теплоноситель с одинаковой температурой, благодаря чему теплоотдача радиаторов будет одинаковой (если поставить одинаковые батареи).

Пример двухтрубной схемы

В данной схеме также можно ставить термостаты, но для этого не требуются байпасы — регулируется только поток на один радиатор. Так что несмотря на больший расход труб, двухтрубные системы более популярны.

Лучевой способ разводки самый затратный по количеству туб. В них к каждому радиатору идет отдельно подающая и обратная труба. Она подключается к коллектору — устройству с одним входом и несколькими выходами. В данном случае регулировка возможна как на коллекторе, так и на радиаторе при помощи термостата.

Лучевая схема разводки отопления

Газовое отопление частного дома сделанное по этой схеме будет наиболее надежным: если повредиться один из трубопроводов, все остальные будут работать. Потому такой способ часто выбирают если трубы прячут в стяжку.

Как работает двухконтурный котел

Одинаковый способ нагрева воды делает это по-разному. Как бойлеры разной мощности нагревают определенный объем воды за разное время, так и разнообразные виды котлов подогревают проточную воду, отапливают помещение и выделяют угарный газ по-разному.

С битермическим теплообменником

Битермический теплообменник схож по своей структуре с коаксиальным дымоходом. Для такой конструкции не требуется трехходовой клапан. Явным плюсом такой схемы является не только ее экономичность, но и малогабаритность.

Важно! Есть огромный минус в поступаемой воде, так как двухходовой клапан имеет больше шансов быть закупорен при взаимодействии с водой, содержащей много соли. Т

е., если вода очень сильно хлорируется, шанс ее закупорки и выхода из системы намного выше, чем при трехходовой. Хотя, грубо говоря, это просто отсрочка времени, так как необходимо периодически тщательно прочищать трубы, желательно 1 раз в полгода.

С проточным нагревателем

Проточный нагреватель — перманентное нагревание воды в период пользования. Чтобы получить теплую воду из крана, необходимо подождать несколько секунд, пока холодная вода стечет. Время такая схема не экономит, зато экономия газа при этом колоссальная.

Обратите внимание! Вода в такой системе водоснабжения нагревается только тогда, когда она нужна для этого

С проточным нагревателем и штатным бойлером

Проточный нагреватель и бойлер — это уникальный тандем. Один предназначен для экономии энергии и нагревания воды в нужный момент, другой нагревает воду постоянно. Такая система годится только в том случае, когда горячая вода требуется постоянно. У нее мало плюсов, да тем перекрывают существенные финансовые расходы.

Принцип подключения двухконтурного котла

На схеме выше условно показан сам котел (поз. 1) и подведенная к нему линия энергоснабжения (поз. 2) – газовая магистраль или же силовой кабель, если речь идет об электрическом агрегате.

Один замкнутый в котле конур работает исключительно на систему отопления – из агрегата выходит труба подачи разогретого теплоносителя (поз. 3), который отправляется на приборы теплообмена – радиаторы, конвекторы, теплые полы, полотенцесушители и т.п. Поделившись своим энергетическим потенциалом, теплоноситель возвращается в котел по трубе обратки (поз. 4).

Второй контур – это обеспечение горячей водой для бытовых надобностей. Этот конур постоянно подпитывается, то есть котел подключен трубой (поз. 5) к холодному водопроводу. На выходе же труба (поз. 6), по которой разогретая вода передается на точки водопотребления.

Контуры могут быть в очень тесной компоновочной взаимосвязи, но нигде не пересекаются своим «содержимым». То есть теплоноситель в системе отопления и вода в водопроводной системе не смешиваются, и могут даже представлять совершенно разные с точки зрения химии субстанции.

Схема работы котла только в режиме отопления

Желтая стрелка показывает поток газа к газовой горелке (поз. 1), над которой располагается первичный теплообменник (поз. 3). Циркуляционный насос (поз. 5) обеспечивает движение теплоносителя по трубам от обратки контура отопления через теплообменник — к трубе подачи и обратно в контур (синие стрелки с переходом в красные). Движение теплоносителя через вторичный (поз. 4) теплообменник не происходит. Так называемый «клапан приоритета» —- электромеханическое клапанное устройство или трёхходовой кран с сервоприводом (поз. 7), перекрывает «малый круг», открывая «большой», то есть через контур отопления со всеми его радиаторами, теплыми полами, конвекторами и т.п..

На схеме, помимо упомянутых узлов, обозначены цифрами и другие важные части конструкции котла: это группа безопасности (поз. 9), которая обычно включает манометр, предохранительный клапан и автоматический воздух отводчик, и расширительный бак (поз. 8). К слову, эти элементы хоть и обязательны для любой закрытой системы отопления, но могут конструктивно и не входить в устройство котла. То есть часто они просто приобретаются отдельно и «врезаются» в общую систему.

Изменения, происходящие при пуске горячей воды

Если отрыли кран горячей воды, то по трубе началось перемещение воды (голубые стрелки), на что сразу реагирует турбина датчика потока (поз. 6). Сигнал этого датчика обрабатывается блоком управления, откуда на трехходовой кран (поз. 7) передаётся команда на смену положения клапанов. Теперь открыт «малый» круг и «закрыт» большой, то есть теплоноситель устремляется через вторичный теплообменник (поз. 4). Там происходит отбор тепла у теплоносителя и передача его горячей воде, уходящей к открытой точке потребления. Циркуляция теплоносителя в системе отопления на это время приостанавливается.

Особенности подключения котла

Прежде чем начинать монтаж котла, стоит рассмотреть все его особенности работы, чтобы вы могли решить, стоит ли игра свеч. Имеются некоторые нюансы, а также необходимо совершить правильно обвязку, но об этом ниже. Среди того, что вам стоит учитывать:

• Чтобы установить газовое оборудование, вам придётся провести хорошую вентиляцию в помещение, где планируете это делать. Иначе продукты сгорания быстро засорят дымоход, что может закончиться не лучшим образом.
• Настенные модели необходимо прослаивать огнестойкими материалами, ведь котёл также нагревается, и может запросто пропалить обычную деревянную стенку.
• Пространство вокруг отопления, как уже указывалось выше, следует освободить, дабы облегчить его обслуживание и повысить безопасность установки в целом.
• В котельную стоит поставить счётчики загазованности, они помогут вам отслеживать работу вентиляции и, в случае чего, быстро отключить автономное отопление.

Обустройство отопления, если здание небольшое

Рассмотрим, какой может быть схема обвязки двухконтурного котла отопления, если дом одноэтажный, небольшой (до 100 м2) и имеет несколько раздельных помещений, которые все надо обогреть.

Оптимальной в данном случае будет однотрубная сеть. Она самая простая по конструкции и в монтаже, при ее эксплуатации почти не возникает проблем. Кроме этого, цена системы будет невысокой, благодаря экономии материалов, ведь их уйдет меньше, чем на двухтрубный аналог.

Реализация схемы

1. Небольшой объем здания говорит о том, что жильцов в нем будет мало. Значит и затраты горячей воды будут невелики. Тут не стоит отказываться от имеющих неважную инерционность, зато красивых и хорошо отдающих тепло алюминиевых батарей. Чугунные аналоги теплоемкие, но, как правило, неэстетичные.
2. Объем теплоносителя в трубах, в данном случае, рекомендуется увеличить. Оптимальное решение задачи — повысить сечение изделий на один ряд. Например, с Ду-30 до Ду-40. Количество воды в контурах тогда станет больше в 1.6 раза.
3. Все радиаторы нужно монтировать, не размыкая контур, параллельно ему. Схема их врезки может быть диагональной либо нижней.

Инструкция рекомендует на каждой батарее поставить:

• дроссель (балансировка подачи);
• отсекающий вентиль на обратке;
• кран для стравливания воздуха из системы (обычной конструкции либо Маевского) в правую либо левую верхнюю заглушку.

Вариант с нижней разводкой

1. Уменьшать сечение основного контура и размыкать его, в данном случае, не следует.
2. Сразу после теплогенератора трубу контура надо резко поднять вертикально для создания «разгонного» коллектора. Затем ее нужно вести с наклоном (постоянным) вниз.

1. Перед котлом (по ходу течения теплоносителя) следует установить расширительный бачок (мембранный). Он будет компенсировать увеличение объема воды при ее разогревании.
2. Бачок должен иметь емкость, составляющую 10 процентов объема носителя тепла. Резервуар следует поставить вверх подводкой.

Функции обвязки

Обвязка — это комплект приборов, устройств, и трубопроводов, используемых для передачи теплоносителя к батареям отопления. В структуру ее включена вся система теплоснабжения, исключая радиаторы.

Любое газовое оборудование потенциально опасно. Ошибки при установке приводят не только к проблемам с обогревом жилища, но и к взрывоопасной ситуации. При составлении проекта и монтаже необходимо неукоснительно соблюдать требования безопасности и нормы СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Подбор схемы зависит от типа устанавливаемого котла, конструкционных и функциональных особенностей здания, вида системы теплоснабжения. Схему нужно заранее спланировать, подобрать оптимальные точки для установки оборудования, определить нюансы обустройства трубопроводов.

Котел — основной элемент системы теплоснабжения

Обвязка выполняет такие важные функции:

1. Контроль давления. При правильно устроенной обвязке нивелируется тепловое расширение, следовательно, давление не достигнет опасных значений.
2. Недопущение завоздушивания. Пробки в трубопроводе образуются из-за пузырьков воздуха. Эффективность обогрева снижается, так как батареи полностью не нагреваются при неизменном расходе топлива.
3. Предупреждение засоров. При неправильной обвязке котла в трубах и батареях велик риск образования ржавчины и окалины. Присутствие в жидкости даже мелких частиц мусора приводит к загрязнению всей системы. Это приводит к повышению расхода топлива и, соответственно, затрат на теплоснабжение при потере его качества.
4. Подсоединение дополнительных контуров. Допускается установка «теплого пола», накопительного бойлера.

Качество обогрева дома зависит от способа подсоединения газового отопителя к трубам и прочим элементам, потому план обвязки должен подбираться и разрабатываться заранее.

Выбор теплоносителя

Если залить в контур некачественный теплоноситель, то оборудование прослужит не так долго, как могло бы. Поэтому перед тем как заполнить систему отопления в частном доме нужно выбрать подходящий для вашей ситуации теплоноситель. Варианта всего два – это вода или незамерзающая жидкость. В доме, где вы живете постоянно лучше отдать предпочтение воде, так как с ней меньше проблем, особенно, если она дистиллированная. В такой воде почти нет примесей солей и металлов, которые негативно влияют на все элементы контура обогрева.

Незамерзающая жидкость при минусовых температурах загусает. Ее используют тогда, когда отопление работает время от времени. Характеристики незамерзающей жидкости накладывают некоторые ограничения:

• высокая степень текучести – утечка может появиться там, где вода не просочилась бы;
• нельзя перегревать – при нагреве до 95 градусов распадается на кислоту и другие элементы;
• если жидкость загусла, то нагрев должен быть плавным;
• у незамерзайки есть ресурс (зависит от производителя, в среднем 2 сезона).

Если выполнить утепление брусового дома Пеноплексом, то дерево не будет дышать и очень быстро сгниет.

Антифриз нельзя использовать, если у вас установлен двухконтурный котел. Жидкость способна просачиваться сквозь защитные прокладки, поэтому бывает, что из крана горячей воды льется подкрашенная вода. В любом случае нужно заливать в систему только неядовитый антифриз на основе пропиленгликоля. Ведь есть и антифриз на основе этиленгликоля – это автомобильный тосол. Его тоже некоторые заливают в систему отопления, но мы не рекомендуем этого делать.

Виды и типы

Котельное отопление разделяется по типам его установки. Существуют одноконтурные и двухконтурные модели оборудования, настенного крепления и напольной установки.

Настенный тип

Плюсы: значительно меньших размеров, прост в монтаже, не требует отдельного помещения.

Минусы: маленький коэффициент полезного действия, подходить для отопления небольших жилых домов или помещений малой площади.

Напольный тип

Плюсы: Работает по принципу два в одном. Обеспечивает отопление помещения и обеспечение горячим водоснабжением. Два контура могут эксплуатироваться независимо друг от друга. Существуют модели с режимом «Зима-Лето».

Минусы: требуется большая площадь для установки, лучше отдельное помещение. Монтаж значительно сложнее настенного вида.

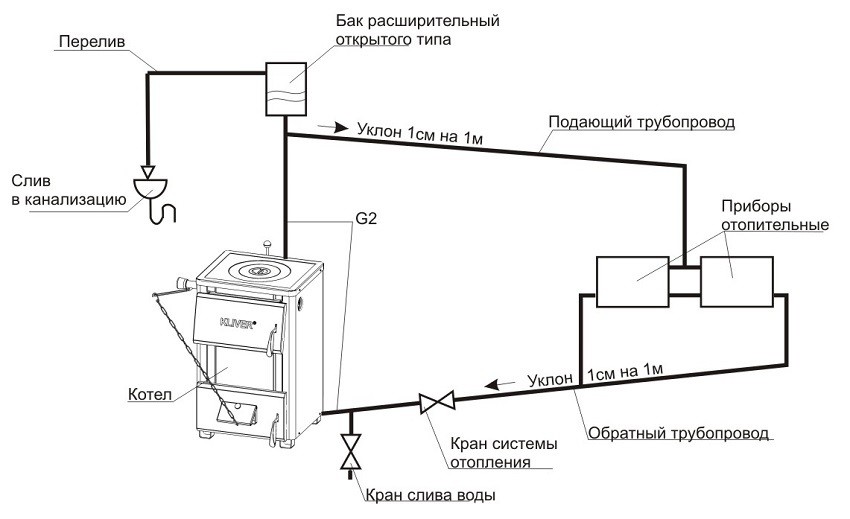

Схема с естественной циркуляцией

Данный вид отопления аналогичен системе с принудительной циркуляцией.
Отличием в работе является отсутствие циркуляционного насоса. Для повышения эффективности схемы используют гладкие трубы большого диаметра.

Преимущества:

• Низкая стоимость монтажных работ и оборудования.
• Отсутствие затрат на электроэнергию (в том случае, если котел газовый).
• Лучший вариант для домов, удаленных от городской черты. Система не использует электроэнергию для циркуляции теплоносителя по контурам.
• Возможность работы на любом виде топлива.
• Длительный срок эксплуатации. Возможна работа до 40 лет без проведения капительных ремонтов.

Недостатки:

• Небольшой радиус действия (не более 30м).
• Медленный прогрев комнат.
• Большие затраты топлива на запуск системы.
• Невозможность регулировки температуры теплоносителя.
• Частые завоздушивания радиаторов.
• При установке расширительного бака в неотапливаемом помещении существует вероятность его промерзания.

Состав оборудования при естественной схеме:

• Котел.
• Радиаторы.
• Предохранительный клапан.
• Система труб (прямая и обратная).
• Расширительный бак. Обеспечивает постоянное давление в системе.

Схема с естественной циркуляцией

• При повышении температуры давление теплоносителя изменяется.
• Холодные слои выталкивают горючую жидкость в систему.
• По достижении самой высокой точки системы вода самотеком пускается по трубопроводам.
• Охлажденный теплоноситель также самотеком поступает в котел по обратному контуру.
• Благодаря трубам, расположенным с уклоном обеспечивается естественная циркуляция теплоносителя.

Обратите внимание! Уклон прямого контура идет по направлению к радиатору, для обратки уклон устанавливается в сторону котла. Правильно выполненные уклоны обеспечиваю отвод пузырьков воздуха в расширительном бачке.. Меры для обеспечения стабильной работы системы

Меры для обеспечения стабильной работы системы

• Уклон горизонтальных участков должны быть большими из-за малой разности плотностей горячей и остывшей воды.
• Котел должен быть заглублен для того, чтобы выдержать оптимальный уклон обратного контура.
• Расширительный бак должен быть только открытого типа, т.к. для работы в системе не должно создаваться избыточное давление.

Различают два типа схем с естественной циркуляцией

• С верхней разводкой. Котел должен быть установлен в центре, разводка выполняется в обе стороны.
  Следует сооружать контуры длинно не более 20м для обеспечения высокой теплоотдачи.
• С нижней разводкой. В этом случае трубы подачи должны быть заложены рядом с обраткой, обеспечивая движение теплоносителя снизу вверх к радиаторам.

Для повышения КПД в схему включают воздушные трубопроводы для отведения воздуха из системы.

Виды двухконтурных газовых котлов со встроенным бойлером: нужны ли они?

Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Во втором случае сам агрегат работает только на отопление. Выделяют отдельно стоящие и встроенные бойлеры.

Первые чаще приобретаются отдельно, обладают большой вместимостью, подходят к одно- и двухконтурным приборам открытого и закрытого типа. Требуют сложного подключения.

Встроенные резервуары — часть готовых решений на основе двухконтурных котлов. Компактны за счёт небольшого объёма, с завода оснащаются продвинутой автоматикой, легко можно подключить.

Важно! Объём отдельно стоящего бойлера подбирают пропорционально мощности котла. Если резервуар слишком велик, то вода в нём не будет прогреваться до необходимых по санитарным нормам 60 °C

Это чревато появлением опасных для здоровья колоний легионеллы.

Современные аппараты со встроенными накопителями имеют функцию «антилегионелла»: бойлер время от времени автоматически прогревается до 65 °C в течение 30 минут, убивая тем самым вредоносные бактерии.

Двухконтурные газовые котлы с бойлерами различаются по месту расположения, типу накопителя и его вместимости.

По расположению: напольные энергонезависимые и настенные

Напольные энергонезависимые котлы отличаются большими размерами и высокой мощностью. Масса нагревательного прибора без жидкости достигает 100 кг. Оснащаются встроенными бойлерами объёмом до 120 л, внешними навесными либо напольными — 50–500 л.

Фото 1. Напольный двухконтурный газовый котел с бойлером косвенного нагрева, установлен в специальном помещении.

Зачастую требуют размещения в специально оборудованной бойлерной. Быстро нагревают и подают воду, но чувствительны к скачкам напряжения. Создают проблемы при подключении системы рециркуляции.

Настенное оборудование меньше и слабее напольного. Не требует обустройства отдельного помещения, допускается к установке в ванных комнатах и кухнях. Обычно комплектуются встроенными резервуарами косвенного нагрева вместимостью 10–60 л с постоянным подогревом жидкости вторичным контуром ГВС.

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма. Их теплообменники имеют малое внутреннее сечение, из-за чего приборы боятся накипи и очень чувствительны к качеству воды.

По типу бойлера с электрическим нагревателем

Бойлер прямого нагрева оснащён собственным нагревательным элементом, самостоятельно повышающим и поддерживающим температуру воды. Зачастую это трубчатый электрический нагреватель (ТЭН), работающий от сети либо на газе. Установка второго варианта также требует разрешения надзорных органов.

Систему ГВС допускается основывать исключительно на накопителе прямого нагрева, минуя подключение к котлу.

Бойлеры косвенного нагрева не имеют собственного активного нагревательного элемента. В резервуаре с водой размещается змеевик, пропускающий через себя теплоноситель, предварительно нагретый в другом отопительном приборе. Устанавливаются с газовым оборудованием мощностью от 25 кВт, для работы автоматики необходимо подключение к сети.

Фото 2. Двухконтурный газовый котел с комбинированным бойлером, нагревает воду в резервуаре за счет работы змеевика.

Комбинированные бойлеры имеют змеевик, работающий по косвенному принципу, и ТЭН, непосредственно нагревающий воду в резервуаре. Рабочий элемент поддерживает температуру на необходимом уровне, но бо́льшая часть нагрева обеспечивается змеевиком.

Справка! Комбинированные накопители подходят к одно- и двухконтурному оборудованию малой мощности. Сокращают расход электричества в отопительный сезон, обеспечивая необходимый нагрев воды в течение всего срока эксплуатации.

Комплектующие напольного газового котла

Рассмотрим, какие составляющие входят в схему устройства напольного газового котла:

• теплообменник;
• расширительный бак;
• циркуляционный насос;
• горелка;
• дымоход;
• автоматика.

Теплообменник

Теплообменник является сердцем любого газового котла. В нем происходит нагрев теплоносителя, который потом движется в трубы и радиаторы. Там жидкость отдает тепло и возвращается в газовый котел. Отопительный контур в напольных моделях делают из чугуна, меди или стали. Самым долговечным и надежным считается теплообменник, выполненный из качественного чугуна.

Устройство двухконтурного напольного газового котла отличается наличием вторичного теплообменника для нагрева горячей воды. Его изготавливают из стали либо меди. При включении крана горячей воды трехходовый клапан переключает движение теплоносителя с системы отопления на ГВС.

Для увеличения производительности горячего водоснабжения некоторые модели напольных газовых котлов оснащаются встроенным бойлером объемом от 50 до 90 л. Нагретая вода хранится в емкости, а при включении крана горячего водоснабжения, начинает поступать из него.

Если имеющейся производительности ГВС недостаточно или котел одноконтурный, можно подключить к агрегату бойлер косвенного нагрева.

Расширительный бак

Все современные газовые котлы оснащены расширительной емкостью. Она необходима, для того чтобы компенсировать увеличенный объем разогретого теплоносителя. В большинстве случаев расширительного бачка хватает для нормальной работы отопительной системы. Но если нет, то можно приобрести дополнительный бак отдельно.

В системе с естественной циркуляцией теплоносителя роль расширительной емкости может играть даже пластиковое или стальное ведро. Его размещают на самой верхней точке трубопровода.

В системе с принудительным движением теплоносителя расширительный бак должен быть заводского производства.

Циркуляционный насос

Насос входит в конструкцию большинства энергозависимых агрегатов. Он перегоняет теплоноситель в отопительной системе. Существуют разные типы насосов: с одной скоростью, с двумя и более. Если одного насоса не хватает, то в систему включают еще одно устройство.

Газовая горелка

К газовой горелке подается газовоздушная смесь, которая, сгорая, выделяет тепло идущее на подогрев теплообменника. Продукты сгорания при этом уходят в обычный или коаксиальный дымоход.

Тип горелки зависит от вида камеры сгорания. При открытой топке применяется горелочное устройство атмосферного типа. При закрытой камере сгорания используют элемент наддувного типа или более модернизированный вариант.

Также газогорелочные устройства делятся по количеству ступеней мощности:

• одноступенчатое;
• двухступенчатое;
• модуляционное (многоступенчатое).

Последний вариант является лучшим, так как обеспечивает экономию топлива и поддержание комфортной температуры.

Обратите внимание! Все газовые котлы с атмосферной горелкой и устройства с турбированным горелочным устройством, которые имеют мощность более 50 кВт, должны устанавливаться в специальном помещении — котельной. Газовый клапан регулирует объем подаваемого топлива на горелку

Газовый клапан регулирует объем подаваемого топлива на горелку.

Дымоход

В зависимости от типа камеры сгорания вид дымохода может отличаться. Если агрегат оснащен открытой камерой сгорания, то для вывода дыма потребуется обычная классическая труба. Если котел оборудован закрытой топкой, то отвод дыма будет осуществляться с помощью небольшой коаксиальной трубы, которая легко выводится через стену дома.

Автоматика

Автоматика подразумевает систему управления и обеспечения контроля за правильной работой газового котла. Она может включать разнообразный набор функций. Последним достижением газовой отопительной техники является погодозависимая автоматика, которая регулирует мощность горелки в зависимости от температуры на улице. Самые современные модели котлов могут управляться со смартфона.

Свой газовый агрегат можно дополнить комнатным термостатом, который осуществляет регулировку работы агрегата, ориентируясь на зафиксированную температуру в помещении.

Система безопасности и контроля устройства может включать: газ-контроль, самодиагностику, защиту от перегрева или замерзания, от заклинивания насоса, от заедания трехходового клапана, датчики тяги, контроль температуры теплоносителя и другие функции.

Виды дымоходов у настенных газовых котлов

Раздельный дымоход

Во-первых, дымоходы делятся на два вида:

• Раздельные — забор воздуха для горения и отвод его продуктов происходят по разным трубам, которые разнесены в пространстве.
• Коаксиальные — здесь дым и воздух тоже подаются по разным трубам, но эти трубы вставлены одна в другую. Такая схема часто называется европейской.

Коаксиальный дымоход

Второй вид более популярен у потребителей из-за простоты его монтажа.

А раздельные дымоходы применяют там, где нужно отвести трубы на большое расстояние от самого котла.

Я написал подробную статью на эту тему и рекомендую вам с ней ознакомиться.

3 Классификация оборудования

На сегодняшний день существует несколько модификаций газовых двухконтурных котлов, которые могут отличаться своей конструкцией, мощностью, назначением и эксплуатационными характеристиками. При выборе отопителей необходимо учитывать принцип работы двухконтурного котла, тип монтажа, расположение камеры сгорания, конструкцию прибора, конкретную модель техники. Принято выделить несколько основных типов теплового газового оборудования:

• С одним теплообменником, который используется одновременно для нагрева воды и теплоносителя в системе отопления.
• С двумя теплообменниками, существенно ускоряющими нагрев воды.
• С бойлером и проточным теплообменником.

В зависимости от своей модификации и способа действия котла он может быть напольным и настенным. Для частных домов, где требуется обогревать помещение площадью в 200 метров и более, необходимо выбирать установки, развивающие 15−20 кВт. Такое оборудование выполняется исключительно в напольном варианте. Настенные установки станут отличным выбором для дачи или небольшого частного домика, где проживает 2−3 человека.

Экономные домовладельцы могут обратить внимание на энергозависимые приборы, имеющие открытую камеру сгорания. Такие котлы имеют доступную стоимость, они не отличаются производительностью, поэтому их рекомендуется устанавливать лишь на дачах и в частных домах площадью не более 100 квадратных метров

Настенные отопители, имеющие закрытую камеру сгорания, появились в продаже относительно недавно. Они оснащаются сложной электроникой, которая улучшает показатели мощности оборудования и отвечает за безопасность эксплуатации техники.

Настенный газовый котел: принцип работы

Прежде, чем приступать к установке какого-либо оборудования или прибора, нужно хотя бы в общих чертах понимать принцип его работы и его тип.

Существует два типа газовых котлов: настенные и напольные. В данной статье мы разбираем конкретно настенный тип.

Конструкция газового котла формируется из следующих составляющих:

• Газовой горелки – один из ключевых элементов работы системы, его задача подавать газ в камеру сгорания. Современные модели котлов оборудованы регуляторами мощности горелки, то есть вы можете вручную устанавливать нужную температуру и уровень пламени;
• Теплообменника – это тот элемент, по которому движется теплоноситель;
• Расширительного бака – необходим в случае избытка воды, который мог появиться в результате нагрева;
• Вентилятора;
• Циркуляционного насоса;
• Автоматики котла – группа приборов, отвечающих за дистанционное управление, датчики погодных условий за окном, а также за поддержание необходимой температуры;
• Системы безопасности – также является одной из важнейших частей газового котла, предотвращающая аварийные ситуации. Система безопасности чаще всего устроена таким образом, что при отключении электричества может автоматически отключиться и непосредственно котел.

Бренды – что с ними не так?

Мало кто знает, но на рынке газовых котлов полным-полно моделей с одинаковыми или схожими внутренностями. Производятся они на одних и тех же заводах, но продаются при этом под разными брендами!

Ошибка №25
Поэтому зачастую вы переплачиваете только за название, потому что производитель хорошо вложился в маркетинг.

Прочитайте как звучит – Federica Bugatti. Федерика Бугатти!

Сразу перед глазами встает шикарная машина для какого-нибудь аристократа или богатенького буратины.

А теперь сравните с Hi-therm Optimus. Уже не так звучно, правда?

Тем временем все это продукция турецкого завода Airfel. На сегодняшний день завод принадлежит японской компании Daikin.

Они выпускают четыре разных котла с практически схожими внутренними компонентами и всё под разными брендами.

Airfel Duo

Federica Bugatti Eco

Hitherm Optimus

Kentatsu Nobby Smart

Стоят модели по-разному, а по сути являются одним и тем же котлом.

Среди более известны марок можно взять Baxi (Бакси).

Baxi Luna 3

De Ditrich Zena Plus

Westen Star Digit

Это тоже копии одного и того же котла с минимальными отличиями, но под разными названиями.

То же самое относится к:

Bosch Gaz 6000

Buderus U072

Или

Bosch Condens 7000iW

Buderus Logamax plus GB172i

Для чего это делается? Скорее всего, таким нехитрым способом производитель хочет разбавить свое присутствие на одном и том же рынке в какой-то стране. По итогу, как бы предоставляя потребителю ложный выбор.

Поэтому, если вы уже остановились на какой-то конкретной марке, возможно вам стоит поискать ее аналоги за совсем другие деньги, но одинакового качества.

Делается это все путем гуглопоиска завода производителя (вспоминаем тот же “сертификат соответствия”) и его суббрендов.

Теплообменник

Долговечность теплообменника зависит от его материала. В основном пользователям приходится выбирать из двух вариантов:

Чугун

Литой чугунный теплообменник имеет толстые стенки, потому он прочен и не прогорает.

Кроме того, он мало подвержен коррозии.

Соответственно, данный вариант является наиболее долговечным — он служит порядка 25-ти лет.

Недостатков два:

• хрупкость, причем лопнуть может не только при сильном ударе, но и при резком изменении температуры;
• большой вес.

Последнее обстоятельство не позволяет применять чугунные теплообменники в настенных котлах.

Сталь

Стальной теплообменник сравнительно быстро прогорает (имеет тонкие стенки) и сильно подвержен коррозии. Кроме того, он имеет слабые места в виде сварных швов. Как результат — срок службы составляет всего 15 лет. Но зато дешев, пластичен и весит немного.

Более долговечными являются теплообменники из нержавеющей термоустойчивой стали, которые устанавливаются в моделях премиум-класса.

Тем же покупателям, кому такой котел пока не по карману, можно порекомендовать обратить внимание на стальные теплообменники с антикоррозионной защитой в виде медного покрытия внутри и особой термоустойчивой краски снаружи
