Горелка на отработанном масле для твердотопливного котла: конструкция и принцип работы

Недостатки котлов на отработке

Главный минус подобного устройства состоит в том, что его реакция на перекрытие подачи воздуха в топку не будет моментальной. Следовательно, процесс горения будет прекращаться не сразу, а спустя некоторый промежуток времени, за которое нагрев теплоносителя продолжится. Когда пламя окончательно погаснет, его нужно будет разжигать повторно. Это делают в ручном режиме, если конструкция не предусматривает какого-либо иного подхода.

Еще одним недочетом котла на отработке является его загрязненность по сравнению с другими отопительными приборами. Это, прежде всего, связано с используемым горючим. Если конструкция собрана правильно, то от нее не будет исходить неприятный запах. При нарушении технологии в помещение подобный запах будет в той или иной мере проникать.

Другим, не менее существенным, минусом таких котлов по сравнению с другими конструкциями является необходимость очищения горючего от различных твердых примесей, в числе которых могут попадаться кусочки металла либо металлическая стружка. Если не наладить систему фильтрации, то аппарат через определенное время выйдет из строя, а вернуть ему рабочее состояние будет весьма проблематично.

https://youtube.com/watch?v=to6LA5z1hCs

Видеообзор печи на отработанном масле

Печь, использующая отработку – достаточно простое устройство, позволяющее обогревать небольшие помещения.

Отработанное масло – сильно загрязненное и плохо горящее топливо. Поэтому для полного сгорания его тяжелые составляющие необходимо разделить на легкие. Для этого, используют способ пламенного расщепления (пиролиз).

Его действие основано на использовании теплоты, выделяемой при сгорании топлива, причем сам процесс горения – саморегулирующийся и самоподдерживающийся.

Инициировать процесс пиролиза возможно двумя способами:

Первый способ – поджигают масло, находящееся в топливном баке. Его температура повышается и начинается испарение. Далее, пары масла нагреваются до температуры 300…400 градусов Цельсия и смешиваются с воздухом, поступающим через горловину резервуара. Расщепление отработки и сжигание ее легких фракций осуществляется в пиролизной камере сгорания, выполненной в виде вертикальной трубы с отверстиями для притока воздуха (нужен избыток кислорода) и расширением в верхней части, где происходит дожигание избыточного кислорода.

Чаще всего, именно этот способ используют, изготавливая печь своими руками. В общем виде, такое устройство представляет собой 2 закрытые емкости, соединенные перфорированной вертикальной трубой.

В резервуаре находится отработка, которое разлагается при недостатке кислорода, а в верхней части происходит сгорание его паров с выделением большого количества тепла. Если оснастить конструкцию вентилятором, подающим воздух в верхнюю камеру, то процесс сгорания осуществляется эффективнее, и КПД печи будет выше.

Второй способ – существуют конструкции, в которых использован способ, схожий с принципом работы дизельного двигателя. В этом случае, вместо бака с горящим маслом используется пламенная чаша и специальная горелка, позволяющая совместить в факеле пламени зоны пиролиза, сгорания и дожигания.

Принцип работы – капля масла падает на раскаленную поверхность чаши, взрывоподобно испаряется, вспыхивает и сгорает. Пиролиз в этом случае достаточно своеобразен – расщепление масла происходит не только из-за высокой температуры, но и за счет сложных физико-химических процессов, происходящих во взрывающейся капле.

Что представляет собой горелка Бабингтона

Самодельная масляная горелка может быть использована в самых разных целях, например, для работы с универсальным котлом или в составе простой жидкотопливной печки. Главная задача – собрать форсунку, которая будет давать мощное пламя. А вот и предъявляемые требования:

• Небольшой расход электроэнергии;
• Простота в изготовлении;
• Высокая эффективность;
• Безупречная работа самоделки даже на загрязненном топливе.

Мы уже говорили, что для эффективного сжигания отработанного масла нужно подогреть или распылить его. Проще всего подогреть его с использованием ТЭНа до высокой температуры, но это чревато большими расходами на электроэнергию. Жидкостная горелка должна стать источником дешевого тепла, а в случае с электроподогревом (испарением) это невозможно – тарифы на коммунальные услуги в нашей стране очень велики.

Раз мы не можем обеспечить подогрев отработанного масла с его последующим испарением, следовательно, нужно попробовать его распылить. Именно это и позволяет сделать горелка Бабингтона, обладающая на редкость простой конструкцией. Если взять упрощенный чертеж, то мы увидим, что топливо здесь стекает по сферической поверхности, в которой проделано тоненькое отверстие – через него подается воздух, выходящий из компрессора. Воздушная струя как бы сдувает с поверхности сферы частички отработанного масла, в результате чего образуется топливно-воздушная смесь.

Приведенная схема дает пускай и несколько упрощенное, но все таки довольно доходчивое объяснение принципа работы горелки.

Получившаяся смесь поджигается, а пламя горелки используется по тому или иному назначению. Например, ничто не мешает установить горелку в универсальный котел, который может работать с любыми видами топлива. Также возможно самостоятельное изготовление котлов, в этом нет ничего сложного. Интересен тот факт, что испарение здесь фактически отсутствует – процесс протекает практически при невысокой температуре, за счет напора воздуха из тончайшего отверстия.

Для более эффективного горения в горелке на жидком топливе задействуется система подогрева отработанного масла за счет маломощного ТЭНа. Вот примерная схема для изготовления такой горелки.

Горелка Бабингтона — устройство довольно простое, но для его изготовления все таки потребуются некоторые навыки, которые кроме как опытным путем едва ли получится где-то получить.

Горелка Бабингтона обладает множеством преимуществ. В первую очередь она не нуждается в предварительной очистке отработанного масла, а примесей в нем очень и очень много – неспроста оно имеет такой черный цвет. Во вторую очередь, она чрезвычайно проста в изготовлении. Если вы любите и умеете работать с инструментами, вы без труда справитесь с ее сборкой и получите в свое распоряжение простой и эффективный источник тепла.

Испарительная горелка на отработке требует еще одного источника тепла. Это приводит к необходимости использования большого количества электроэнергии или к усложнению конструкции – нужно как-то подогреть топливо, чтобы оно начало распадаться на легковоспламеняющиеся фракции. Схема от Бабингтона устроена куда проще – в ней трудно обойтись без компрессора, зато в ней можно обойтись без испарения. Она предусматривает простейшее распыление горючего, после чего оно воспламеняется без особого труда.

Как изготовить котел на отработке

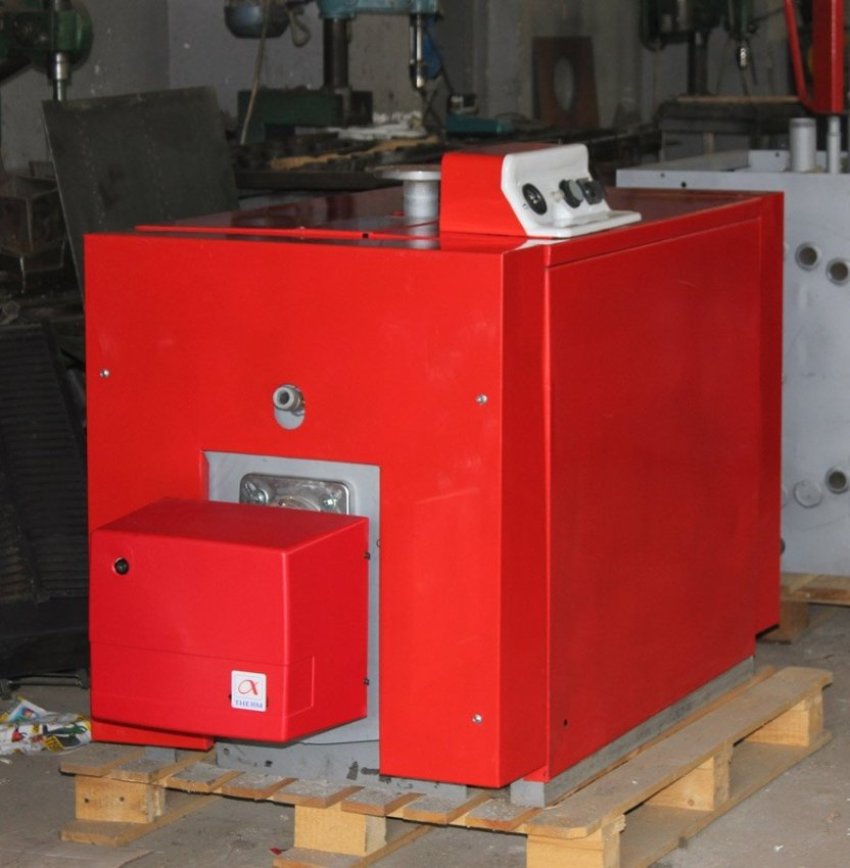

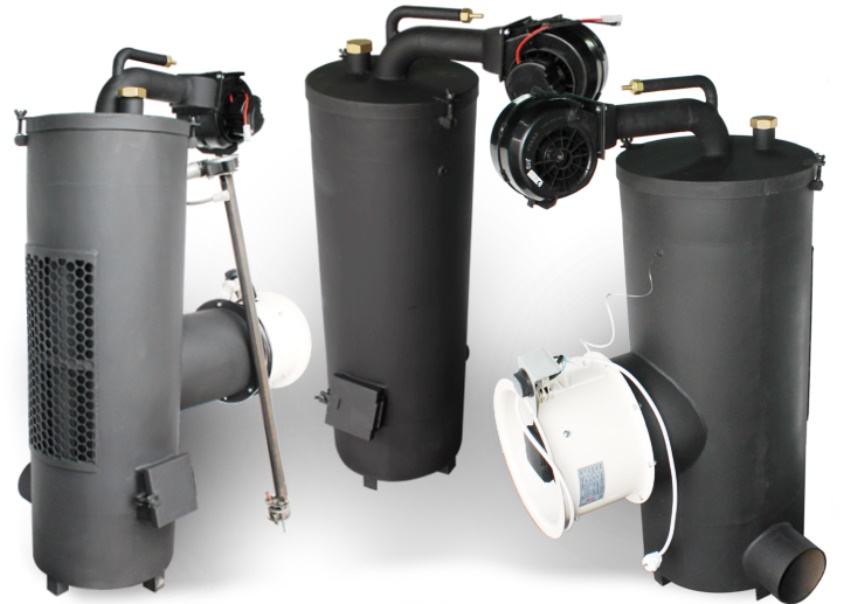

Как выглядит готовый котел

Котел, сжигающий отработанное масло, отличается от печи тем, что не позволяет львиной доле тепла улетать в трубу и нагревает воду в системе отопления, а не воздух. Другое дело, как это реализовано в конструкции агрегата. С заводскими теплогенераторами все понятно, их производят на основании расчетов и разработок, которые выполняют целые коллективы специально нанятых людей. Что же касается изготовления самодельного котла на отработке, то это результат труда и творческой мысли нескольких человек, и как показывает практика, результат весьма успешный.

Вариант отопительного устройства без водяной рубашки: схема и принцип работы печки на отработке

Воспользуемся этими результатами и подробно рассмотрим, как сделать котел на отработке своими руками. Для этого понадобятся инструменты и приспособления:

• аппарат ручной дуговой сварки постоянного тока (инвертор);
• угловая шлифовальная машина с кругами отрезными по металлу;
• дрель электрическая;
• молоток, набор ключей и прочих слесарных инструментов, имеющихся в каждом индивидуальном хозяйстве.

Как можно понять из списка, от вас требуются два навыка: по слесарным и сварочным работам

Особенно при изготовлении самодельного котла на отработке важно умение выполнять качественные и герметичные сварочные швы. Если в этом нет уверенности, то стоит пригласить на помощь профессионального электросварщика

Теперь следует подобрать материалы для самодельного котла. Обычно, чтобы не ломать голову над изготовлением корпуса будущего теплогенератора, берут два сосуда или две трубы разных диаметров, чтобы при вставке одной в другую между ними оставался просвет 3—4 см для водяной рубашки. Поскольку работа котла связана с высокой температурой, толщина стенок труб должна быть не менее 4 мм, а лучше 6 мм.

Чтобы собрать самодельный котел на отработанном масле, сначала надо обрезать трубы на необходимую длину, она же и высота агрегата. Дополнительно понадобятся трубы меньших диаметров для патрубков, подачи воздуха и теплообменника, а также листовой металл толщиной не менее 4 мм, чтобы выполнить дверцу и крышки круглой формы. Из дополнительного оборудования понадобится приобрести маслонасос, вентилятор для нагнетания воздуха и комплект автоматики с датчиками. Когда все готово, можно приступать к сборке, изучив чертежи котла на отработанном масле.

Схематический чертеж

Здесь показана базовая версия котла, сделанного своими руками. Далее, необходимо изготовить водяную рубашку с жаротрубным теплообменником, как показано на фото ниже.

Жаротрубный теплообменник

Следующий этап – монтаж электрического вентилятора и комплекта автоматики, который будет контролировать температуру теплоносителя, управляя производительностью нагнетателя воздуха и маслонасоса. Дальше следуют испытания и установка котла в топочную.

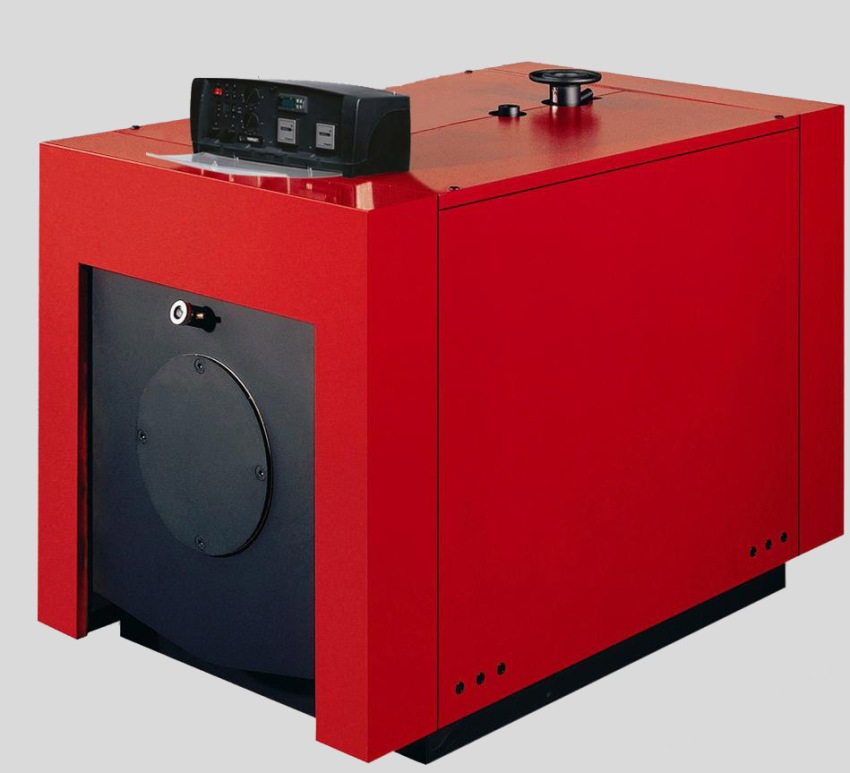

Обзор котлов российского производства на отработанном масле

Котлы отечественного производства на отработанном масле изготавливаются преимущественно в Воронеже, где производитель располагает всеми необходимыми документами, связанными с производством продукции. Встречаются и другие малые предприятия. Однако большинство из них не имеют государственного сертификата на изготовление отопительного оборудования

На это следует обращать внимание при покупке котла

Мощный котел Ставпечь STV1 характеризуется высоким КПД

Двухконтурный котел на отработанном масле Теплотерм GMB 30-50 кВт характеризуется высоким качеством исполнения каждой детали. Он, благодаря многофункциональному микропроцессору, оснащен автоматической системой управления. Аппарат имеет множество опций, которые упрощают работу устройства, делая ее безопасной. Расход горючего – 3-5,5 л/час. Стоимость модели составляет 95 тыс. руб.

Популярной моделью является пиролизный котел Геккон 50. Аппарат может работать не только на отработке, но и на сырой нефти, дизельном топливе, мазутах всех марок, керосине, жирах и различных видах масла. Котел нетребователен к качеству и вязкости топлива. Здесь нет необходимости в его предварительной фильтрации и нагреве.

Конструкция имеет небольшие габариты (46х66х95 см) и вес 160 кг. Аппарат характеризуется высоким КПД, надежностью выполнения всех элементов и соединительных узлов, простотой обслуживания и ремонта. Максимальная температура в устройстве достигает 95 °С. Расход горючего вещества составляет 2-5 л/час. Потребляемая мощность равна 100 Вт. Цена отопительного котла на отработанном масле – 108 тыс. руб.

Комбинированный котел КЧМ 5К имеет чугунный надежный корпус

Котел Ставпечь STV1 характеризуется высоким КПД. Мощность аппарата составляет 50 кВт. Расход топливной смеси равен 1,5-4,5 л/час. Размеры корпуса – 60х100х50 см. Аппарат оснащен надежной модулируемой горелкой для котла на отработанном масле, имеющей высокий показатель эмиссии. Устройство укомплектовано топливным фильтром, насосом и водонапорным баком. В качестве горючего можно использовать различные виды масла, дизельное топливо и керосин. Цена котла составляет 100 тыс. руб.

Комбинированный аппарат КЧМ 5К имеет чугунный корпус. Он может работать не только на отработке, но и на газу, а также на твердом топливе. Мощность устройства – 96 кВт. Модель отличается высоким качеством изготовления деталей, безопасностью в эксплуатации и долговечностью. Купить котел можно за 180 тыс. руб.

Дорогостоящие котлы на отработанном масле отечественного производства

Отечественный автоматический котел на отработанном масле Тепламос НТ-100 характеризуется расширенной комплектацией. Двухконтурный котел может использоваться не только для отопления, но и для обеспечения в доме горячего водоснабжения. Модель характеризуется высоким качеством изготовления всех составных элементов. На внешние детали нанесена порошковая краска, которая защищает их от коррозии. Корпус имеет внутреннее теплоизоляционное покрытие в виде стекловаты высокой плотности.

Котел на отработке Ecoboil-30/36 может использоваться для обогрева помещения площадью до 300 кв. м

Для удобства управления аппарат оснащен дистанционным пультом, что позволяет ему работать в автоматическом режиме. Он состоит из включателя, термостата, термогигрометра и аварийного термостата.

Котел имеет размеры 114х75х118 см и вес 257 кг. Максимальная потребляемая мощность достигает 99 кВт. Расход горючего вещества колеблется в пределах 5-6 л/час. Цена котла на отработанном масле составляет 268 тыс. руб.

Одноконтурный отопительный аппарат на отработке Ecoboil-30/36 может использоваться для обогрева помещения площадью до 300 кв. м. Он имеет габариты 58х60х110 см. Мощность устройства составляет 28 кВт. Расход топлива может колебаться от 0,9 до 1,6 л/час. Котел работает на любом виде масла, невзирая на его качество. Также для него можно применять керосин и спирт. Стоимость котла – 460 тыс. руб.

Водогрейный жаротрубный котел Беламос НТ 325, имеющий мощность 150 кВт, способен обогреть помещение площадью более 500 кв. м. Расход топлива достигает 1,8-3,3 л/час. Благодаря наличию теплообменника имеет высокий КПД. Оснащен блоком управления с функцией плавной регулировки и возможностью поддержания выставленной температуры теплоносителя. Может работать на любом виде жидкого топлива, которое не нуждается в фильтрации и подогреве. Цена котла составляет 500 тыс. руб.

Двухконтурный котел Тепламос НТ 100 может использоваться не только для отопления, но и для обеспечения в доме горячего водоснабжения

Сборка самодельного отопительного прибора

Котел можно сделать различной формы в зависимости от желания хозяина. Как правило, она изготавливается круглой и прямоугольной.

Для того, чтобы начать сборку, следует подготовить необходимые материалы и инструменты для работы. Стандартный их список выглядит следующим образом:

• листы стали, толщина которых составляет более 4 мм;
• труба для воздуховода;
• отрезки арматуры (4 шт.);
• насос и компрессор;
• расширительный бак;
• сварочные инструменты;
• полотно асбеста.

Так как котел может быть разной конфигурации, вместо основного материала можно использовать подручные средства, например, баллон или толстостенную трубу достаточно большого диаметра.

Изготовление корпуса котла

Чтобы собрать корпус котла, сначала необходимо взять трубу наибольшего диаметра и обрезать с обеих сторон для получения цилиндра, длина которого должна быть не более 1 м. Такую же цилиндрическую форму изготавливают из трубы меньшего сечения, но высотой 20 см.

После чего в пластинах вырезается отверстия, в которых диаметр одного должен быть равен 20 см, а второго – в соответствии с размерами дымохода. Затем цилиндр большего диаметра заваривают с обеих сторон заранее подготовленными пластинами таким образом, чтобы 20-сантиметровое отверстие получилось снизу.

В него встраивается цилиндр меньшего диаметра и приваривается. Дно трубы также следует закрыть пластиной и зафиксировать сваркой. Затем к корпусу крепятся ножки из арматуры, а также просверливается вентиляционные отверстия. После чего сверху цилиндрического устройства выполняют монтаж дымохода, а в нижней части с помощью болгарки вырезают дверцу.

Данный корпус имеет самую простую конфигурацию, но даже к нему можно подключить водяной контур. Для этого дополнительно подсоединяется расходная емкость для топлива, насос и воздушный компрессор. При этом также проводится контур для обеспечения циркуляции воды.

Монтаж горелки

Для обеспечения равномерного прогревания воды в котле для устройства с двухконтурной системой необходимо установить надежную горелку.

Готовую горелку можно приобрести в магазине или заказать у специалиста, но также можно изготовить самостоятельно, используя определенную схему.

Подготовка места для установки системы и вывод дымохода

Смонтированные части отопительного устройства, работающего на отработке, как правило, устанавливаются в углу строения. Так как котел весьма быстро нагревается, следует подготовить для этого пол и стены.

На место, где будет стоять система, необходимо сделать бетонную стяжку либо выполнить облицовку керамической плиткой. Прилегающие к устройству стены не должны быть изготовлены из легковоспламеняющихся материалов.

После того, как корпус отопительной системы будет зафиксирован в выбранном месте, необходимо приступить к установке дымохода. Как правило, его делают длиной не менее 4 м.

На участке потолочного покрытия, где труба выходит на улицу, ставится жаростойкий кожух, функцию которого могут выполнить несколько слоев асбеста. Чтобы обеспечить регулировку тяги, дымоход оснащается металлической заслонкой.

Как подсоединить водяной контур?

Чертежи котлов отработанном масле своими руками.

Для того, чтобы поставить своими руками водяной контур на конструкцию, работающую на отработке, сначала потребуется выполнить монтаж трубопровода и батарей, которые присоединяются друг к другу и фиксируются по периметру помещения вдоль стен. После чего необходимо подобрать емкость для воды и надежно закрепить на корпус котла с помощью болтов либо сварки.

Сверху емкости вырезается отверстие и приваривается труба для подачи нагретой жидкости в систему. Внизу контура крепится другая труба, чтобы остывшая вода возвращалась вкотел.

Система отопленияна отработке своими руками – удобная и простая конструкция не только при монтаже, но и при использовании. Установив данное оборудование, можно проводить больше времени в гараже даже при сильных морозах.

Особенности котла на отработке

Эти устройства используют в качестве источника энергии отработанное моторное масло, испаряя его и сжигая смесь паров и воздуха.

Расчеты позволяют судить о выгоде такого топлива:

1. Расход масла для получения 1кВт тепловой энергии котлов производят по формуле:

Q = 860/n x 10000 = 0,102 кг/час,

где

• n – КПД в 84%;
• 1000 – теплотворная способность сырья.

2. Газ тратят в таких объемах:

Q = 860/n x 8000 = 0,113 куб.м/час.

3. Электрокотлы:

Q = 1/n = 1,09 кВт,

где n – КПД (92% для электронагревательных агрегатов).

Отработанное масло очень выгодно использовать.

Для бытового потребителя поставляют:

1. Газ по 5,6 руб. Стоимость 1 кВт тепла составит: 0,113 куб.м/час х 5,6 = 0,63 руб.
2. Масло при цене 10 руб. Тогда 0,102 кг/час х 10 = 1,02 руб.
3. Электричество по 3,5 руб. Итого 1,09 х 3,5 = 3,8 руб.

Цифры по регионам разнятся, но степень выгоды ясна даже при предварительных расчетах.

Самодельный отопительный агрегат при грамотном изготовлении по эксплуатационным характеристикам не уступает промышленным образцам, а по дешевизне приобретения превосходит их.

Источником тепла служат отходы нефтепродуктов:

• моторные масла ДВС (двигателей внутреннего сгорания);
• смазка трущихся деталей механизмов;
• теплоносители в компрессорах и холодильниках.

Самодельный агрегат не уступает промышленным.

Функции

Помимо основной задачи – отопления помещений – котлы на отработанном масле решают проблему загрязнения окружающей среды:

1. На автопредприятиях скапливаются объемы использованных смазочных материалов, которые необходимо утилизировать с финансовыми потерями. Продажа ГСМ потребителям или перекупщикам улучшает экономические показатели.
2. Отказ от электрического и газового отопления экономит энергоресурсы.
3. Конечный выброс из котла – двуокись углерода – утилизируется флорой. Масло же разлагается годами, отравляя почву.

Самодельные агрегаты автономны, не требуют прокладки газопровода и линий электропередач.

Принцип действия

Выделение тепла в таких котлах происходит при окислении углеводородов, из которых состоят продукты переработки нефти. Полное сгорание отработки осуществляется тогда, когда конечные продукты химической реакции выделяются в виде углекислого газа. Оно происходит в температурном интервале 6000°С ± 200°C. Для этого масло предварительно разогревают и испаряют, а следом сжигают при избытке кислорода.

Принцип работы котла на отработке.

Процесс температурного разложения органики называется пиролизом и утилизирует использованные смазочные материалы, трансформируя их в газообразные отходы.

В результате получаются:

• двуокись углерода;
• азотистые соединения, необходимые для растительного мира;
• тепло, которое используется хозяином установки по своему усмотрению.

Дополнительную пользу этот процесс приносит рассеиванием ядовитых добавок и присадок в составе масел. Они разлагаются при температурном воздействии и разбавляются атмосферой до безопасных концентраций.

Обогрев помещения осуществляется либо в результате прямого контакта с разогретыми деталями агрегата, либо при нагреве теплоносителя (воды), который циркулирует по системе трубопроводов и радиаторов отопления.

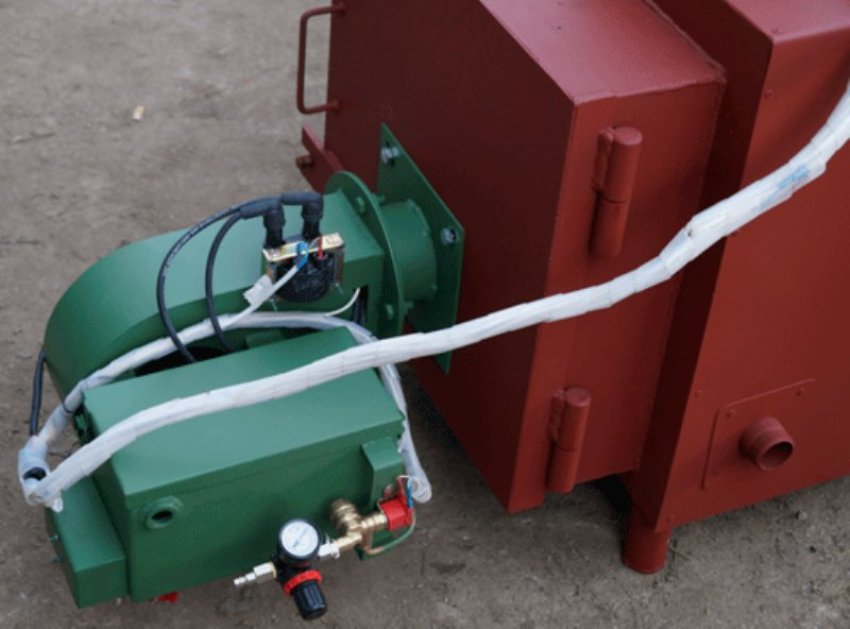

Самодельная горелка на отработке для КЧМ

Горелка на отработке для твердотопливного котла на естественной тяге имеет простую конструкцию, доступные составляющие, поэтому ее можно изготовить домашнему автору самостоятельно. Прежде чем выполнить такое горелочное устройство, необходимо подготовить определенные инструменты и материалы. Насосное устройство возможно приобрести от самых разных марок автомобиля либо мотороллера.

Основные узлы горелочного устройства:

• Блок регулирования и питания;
• топливный насос;
• емкость для хранения топлива;
• компрессорное устройство;
• крестовина;
• приводной вал для подсоединения его к электрическому двигателю.

Продолжительное функционирование модуля гарантирует холодильный компрессор от старого агрегата. Трубку вворачивают в отверстие крестовины, во втором проеме крепят заглушку, предварительно подсоединив к ней полусферу, таким образом, чтобы она располагалась по центру. После этого подключают воздушную трубку. В верхний проем необходимо ввернуть топливопровод, для подачи отработки на сферу. Под нижний выход устанавливается поддон, куда попадает масло, не успевшее сгореть.

Все конструктивные элементы фиксируют в стальной раме. Самая ответственная операция — это изготовление форсунки. Для нее, рекомендуется, применять жиклер от карбюратора либо газплиты, поскольку они обладают приемлемым размером отверстия.

Горелка на отработке в твердотопливном котле, обладает уникальной конструкцией, способной обеспечить полное сжигание жидкого энергоносителя с минимальным объемом несгораемого остатка. Тем самым она обеспечивает эффективность работы котельного оборудования.

Горелка на отработанном масле своими руками

Домашнему мастеру рекомендуется освоить изготовление нагревательного прибора, если назрела необходимость отопления нежилых помещений. Лучше всего для указанной цели приспособлена горелка Бабингтона, оснащенная принудительным наддувом. Она способна перерабатывать солярку, мазуты, керосин, масла растительного происхождения.

При смене источника тепла достаточно изменить диаметр форсунки и отрегулировать интенсивность подачи воздуха в камеру сгорания. Особенности конструкции делают ее безразличной к качеству рабочей смеси. Топливо может быть загрязнено водой, металлическими включениями (опилками).

Подготовка и инструменты

В подготовительный период изыскивают материалы:

• листовой металл для корпуса обогревательного прибора и деталей конструкции;
• медные и стальные трубки для топлива и воздуха (ДУ10);
• резервуар для масла и отстойник;
• сантехнический тройник d=50 мм;
• масляный нагнетатель (предпочтительнее автомобильный) с двигателем для него (регулятор оборотов обязателен);
• сферу или полусферу-испаритель менее 40-45 мм, размещаемую внутри тройника;
• ТЭН для прогрева масла перед пуском;
• клапаны;
• болты, гайки, крепежные элементы.

Домашнему мастеру нужен листовой металл для корпуса.

Инструменты:

• конвертор (сварка);
• углошлифовальная машинка (УШРМ);
• ножовка по металлу;
• слесарный инструмент (тиски, напильники и пр.).

Разработка чертежа

Перед изготовлением агрегата конструкцию горелки привязывают к месту ее эксплуатации.

В рабочих схемах и чертежах определяют детали системы отопления:

• размеры устройства;
• конструкцию теплообменника (воздушное или водяное отопление);
• удобство доступа в рабочую зону устройства для проведения плановых чисток камеры сгорания;
• способ подачи топлива (принудительный или естественным самотеком), сбор обратки и исходя из этого размещение и вид емкости для масла;
• систему подачи кислорода для утилизации ненасыщенных углеводородов до газообразных продуктов горения.

Чертеж котла на отработанном масле.

Сборка

Возможный вариант схемы отопительного прибора и очередность этапов изготовления:

• сваривают корпус котла из листового металла либо используют детали и заготовки цилиндрической формы (пропановые или кислородные баллоны);
• готовят посадочное место для горелки;
• подводят воздух и топливо;
• в нижней части котла устанавливают механизм начального подогрева масла до 80°С.

Сборка горелки:

1. В полусфере высверливают распылительное отверстие d=0,1-0,3 мм для непосредственной подачи топлива либо собирают агрегат с отдельно изготовленной форсункой. Ось должна совпадать с центром воздуховода для создания равномерного факела.
2. Полусферу закрепляют внутри тройника, в верхней части которого будет вварен штуцер для подачи масла, а в нижней – укреплены трубы для сбора несгоревшего топлива.
3. Сопло изготавливают из заглушенного сгона длиной 10 см.
4. Воздуховод оснащают компрессором для создания давления внутри камеры сгорания не менее 5 бар.
5. Топливопровод из медной трубки 3-5 раз оборачивают вокруг горелки для подогрева масла.

В нижней части котла устанавливают механизм подогрева масла.

Регулировка воздушного потока

Кислород в камере сгорания называют первичным. Он обеспечивает горение масла и создание пониженного давления для поступления топлива. Для полного сгорания нефтепродукта в аппарат при помощи вентилятора нагнетается вторичный воздух, поступление которого контролируют заслонкой и изменением числа оборотов электродвигателя. Опытным способом добиваются автоматического изменения работы, чтобы мотор обеспечивал количество кислорода в зависимости от степени ее открытия.

Подача топлива в горелку

Система снабжения аппарата маслом должна быть заземлена, герметична и не закупорена в процессе изготовления. Количество подаваемого воздуха и топлива должно быть сбалансировано и обеспечивать полное сгорание нефтепродуктов; нагнетательные электроприборы – иметь параметры, соответствующие расчетной мощности горелки. Забор масла рекомендуют производить топливоприемником на поплавке, препятствовать при этом попаданию в систему механических примесей, оседающих на дне емкости. Перед сжиганием топливо подогревается до температуры +100…+800°С.

Поиск рынка сбыта переработанных масел

Прибыльность данного бизнеса напрямую зависит от степени налаженности каналов сбыта готовой продукции. Следует знать, что основными клиентами, покупающими данный продукт, являются:

• сельскохозяйственные предприятия;
• промышленные компании;
• частные организации.

Приоритет, безусловно, отдается оптовым клиентам, которые и являются основным источником доходов вновь созданной компании по переработке масел, обеспечивая бесперебойную работу технологической линии.

Для того, чтобы инновационный бизнес процветал со дня его основания, следует побеспокоиться о поиске клиентов задолго до его открытия.

Как обслуживать печь?

Система управления котлом на отработанном масле обеспечивает простое и довольно беспроблемное обслуживание аппарата. От покупателя требуется выполнение трёх действий в сезон работы:

Чистка теплообменника

Чтобы осуществить подобную процедуру, необходимо найти доступ к котлу. Его, в большинстве случаев, обеспечивает съёмная задняя панель. Избавившись от неё, вы сможете удалить сажу и продукты горения самостоятельно, без привлечения специалистов. Для начала используйте сухую технику уборки, а затем, пройдитесь влажной тканью.

Замена форсунок

Если ваше устройство продолжительное время функционирует на отработке, то необходимость замены форсунок может появиться уже в 1 сезон. Топливо подаётся непосредственно на горелку, процесс сжигания происходит под давлением. Сопла прогорают и требуют замены. Снимите форсунки и найдите подходящие по размеру. Устанавливайте в соответствии с инструкцией.

Очистка топливного фильтра

Масло, преимущественно машинное, содержит огромное количество мелких фракций металла и других веществ.

Все они оседают на фильтре, забивают его, из-за этого устройство перестаёт функционировать должным образом. Фильтры меняются минимум раз в сезон.

Такая процедура позволит защитить форсунки от загрязнения и, соответственно, прогорания. Все остальные системы и устройства функционируют без необходимости проведения различных гигиенических процедур.

Печь на отработке из стальных листов

Материалы и инструменты

Весьма популярны среди умельцев из народа конструкции печей на отработанном масле, выполненные из стальных листов. Такая печь имеет компактные размеры (70/50/35 см без дымохода), весит 27 кг, к ней можно подключить отопление, её можно использовать на морозе, а верхнюю часть печи можно использовать для приготовления пищи. Для изготовления такой печи нам понадобится:

• стальной лист толщиной 4 мм
• стальной лист толщиной 6 мм
• болгарка
• напильник
• сварочный аппарат и электроды
• труба с внутренним диаметром 10 см, длиной не менее 4 м и толщиной стен 4−5 мм для дымохода
• стальные уголки высотой 20 см 4 штуки в качестве ножек для печи
• чертёж
• уровень и рулетка
• молоток
• трубы для горелки из стали, меди или окрашенной жести

Этапы изготовления печи из стальных листов

Для начала распечатываем чертёж будущей печи с нарисованными на нём деталями.

Далее делаем детали согласно чертежу. Детали для резервуара делаются из стального листа толщиной 4 мм, а для дна топливника и крышки резервуара из листа в 6 мм толщиной. Листы раскладываются на ровной поверхности, на них делаются разметки и с помощью болгарки вырезаются детали. Все сварочные швы проверяются на герметичность и зачищаются напильником.
Из листа толщиной 4 мм вырезается полоса шириной 115 мм, и складываем на листогибочном станке полосу в кольцо диаметром 34−34,5 см.Привариваем электросваркой полосу. У нас получилась труба ёмкости для масла.
Из того же стального листа вырезаем круг диаметром 34,5 см. Это будет крышка ёмкости для масла. Привариваем крышку к трубе для ёмкости масла. Также к крышке привариваем с 4-х сторон уголки. Ёмкость для масла готова!
Из стального листа толщиной 6 мм вырезаем полосу шириной 6 см и сворачиваем из неё кольцо, чтобы получился диаметр 35,2 см.
Из того же листа в 6 мм врезаем круг диаметром 35,2 см. Делаем ровно посередине круга отверстие диаметром 10 см. В него будет вставляться труба дымохода. Справа от отверстия отступаем 4 см и делаем ещё одно отверстие в 5−6 см, куда будет вливаться масло. Свариваем кольцо диаметром 35,2 см с кругом диаметром 35,2 см. Бак для заливки масла готов!
Изготавливаем нижнюю часть резервуара. Из стального листа толщиной 6 мм вырезаем круг диаметром 35,2 см. Отступаем несколько сантиметров от края круга и вырезаем отверстие диаметром 10 см. От центра отверстия до центра самого круга должно быть примерно 11 см. Это будет отверстием для патрубка, в который вставиться дымоходная труба.
Из трубы диаметром 10 см отрезаем часть высотой 13 см. это будет патрубок.
Из листа толщиной 6 мм вырезаем прямоугольник шириной 7 см и длиной 33 см. Это будет перегородка. Её надо поместить в круг диаметром 35,2 см ближе к отверстию диаметром 10 см и приварить. Вставляем в отверстие 10 см выхлопной патрубок высотой 13 см.
Подготавливаем трубу для горелки. На ней снизу на расстоянии 36 см делаем равномерно 48 отверстий в 9 мм, 6 кругов по 8 отверстий через 6 см друг от друга.
Вставляем трубу с отверстиями в крышку ёмкости для масла, изготовленную из листа толщиной 4 мм. С помощью уровня смотрим, чтобы труба была вставлена ровно. Если есть какие-то отклонения, то они устраняются с помощью напильника и болгарки. Детали должны плотно входить друг в друга, но не привариваться.
В отверстие бака для заливки масла вставляем выхлопной патрубок высотой 16 см.
Соединяем нижнюю и верхнюю часть резервуара

ВНИМАНИЕ! Не свариваем! Детали должны вставляться друг в друга. Для укрепления делаем уплотнительное кольцо диаметром 35,4 см и надеваем поверх конструкции резервуара

Проверяем уровнем точность прилегания деталей.
Привариваем электросваркой бак для заливки масла к трубе с 48-ю отверстиями. С другой стороны трубы с отверстиями привариваем конструкцию, скреплённую уплотнительным кольцом. Перед сваркой внимательно выверяем уровнем точность установки деталей! Отверстие для заливки масла оснащаем круглой пластиной, которую можно легко сдвигать-отодвигать по принципу дверного глазка.
Теперь из трубы длиной 4 м монтируем дымоход. Если в помещение он может располагаться под наклоном, то на улице строго вертикально, чтобы не происходило задувание ветра. ВНИМАНИЕ! Ни в коем разе нельзя проводить дымоход горизонтально! Если наклонные трубы длинные, то их можно укрепить специальными отводами из стальных прутьев.
