Как правильно выбрать пиролизный котел длительного горения?

Изготовление пиролизного котла

Эффективность этого вида установок на дровах стала причиной их популярности у мастеров, которые могут изготавливать твердотопливные котлы пиролизного типа собственными силами из имеющихся материалов. Процесс этот достаточно трудоемкий и требующий навыков выполнения слесарных и сварочных работ, некоторого минимума инструментов и оборудования:

• аппарат для электросварки;
• угловая шлифовальная машина;
• дрель электрическая;
• набор слесарных инструментов.

Если имеются навыки, инструменты и большое желание, то можно изготовить агрегат, используя следующий чертеж пиролизного котла на естественной тяге:

1 – воздушный канал; 2 – дверца для загрузки топлива; 3 – дверца вторичной камеры; 4 – заслонка прямой тяги; 5 – первичная камера; 6 – верхняя крышка; 7 – входной канал для подачи воздуха; 8 – воздушная заслонка; 9 – патрубок для группы безопасности; 10 – вторичная камера дожигания; 11 – патрубок присоединения дымохода; 12 – форсунка; 13 – жаротрубный теплообменник.

Материалом для изготовления камер может служить жаропрочная легированная сталь, но это дорогой материал, поэтому мастера берут простую углеродистую сталь толщиной 5 мм. Для защиты ее от высокой температуры в нижней части топки выполняется футеровка пиролизного котла огнеупорным кирпичом. Им же нужно защитить днище вторичной камеры, куда направлен факел пламени. Для обшивки водяной рубашки применяется листовой металл толщиной 3 мм, его приваривают к ребрам жесткости из полосовой стали. Из такого же металла изготавливают дверцы, крышку и обрамление проемов.

Передачу тепла от дымовых газов устройство котла предусматривает через жаротрубный теплообменник, находящийся внутри водяной рубашки. Для его изготовления подойдут бесшовные стальные трубы из углеродистой стали наружным диаметров 48 или 57 мм. Количество труб следует подобрать по необходимой площади поверхности теплообмена, для чего выполняется расчет пиролизного котла.

Учитывая, что топливо в пиролизных агрегатах горит долго (до 12 часов) и продуктивно, некоторые владельцы классических установок прямого горения задумываются о том, можно ли их модернизировать. Такая переделка твердотопливного котла в пиролизный возможна, но при условии, что топка агрегата сделана из металла, а не чугуна. Колосниковая решетка убирается и с помощью электросварки на ее месте закрепляется перегородка, разделяющая главную топку и зольник, который будет выполнять роль вторичной камеры. Между ними устанавливается форсунка. Кроме этого, понадобится организовать подачу воздуха в обе камеры, надо изготовить воздушные каналы и установить их, как показано на чертеже.

Как правило, переделка котла в пиролизный происходит не на заводских агрегатах, а на самодельных, это расширяет возможности для усовершенствования конструкции. Можно менять проходное сечение форсунки, размеры обеих камер или площади поверхностного теплообмена, добиваясь наилучших показателей длительности горения и повышения КПД установки.

Какой отопительный аппарат самый экономный?

Все котлы применяются для обогрева жилых или производственных помещений и подразделяются на три вида:

1. Газовые
2. Электро
3. Твердотопливные, длительного горения

Каждый из них функционирует на определенном виде топлива и имеет свои достоинства и недостатки. Но как же выбрать самый надежный и экономический выгодный образец? Чтобы ответить на этот вопрос необходимо рассмотреть каждую из выпускаемых моделей и сравнив устройство самого пиролизного котла и других видов, выбрать подходящую для конкретных условий.

Наиболее распространенные — газовые

Начнем с газового оборудования, так как этот вид топлива считается одним из самых дешевых, а учитывая российские климатические условия расход его в зимний период будет большим. Аппараты такого типа на рынке представлены различными производителями и широким модельным рядом, так что выбрать есть из чего.

Однако необходимо учитывать, что газовые аппараты различаются по:

• Способу установки (напольные или настенные)
• Функциональным возможностям (с одним или двумя контурами – для отопления и ГВС)
• Типам горелки (электро- или пьезорозжигом)
• Выводу продуктов сгорания (с естественной или принудительной тягой)

Есть у них отличия и по мощности, и от ее значения в прямой зависимости находится площадь отапливаемого помещения. Обычно для расчета, принимают средние данные, а именно, что на 10 м² требуется 1кВт мощности при высоте потолков не более 3 метров.

К достоинствам газового оборудования можно отнести тот факт, что для аппаратов с принудительной тягой не требуется оборудование классического дымохода. В его качестве обычно используется коаксиальная труба, входящая в комплектацию котла.

Но есть у газовых моделей и недостатки. Самым большим из них является возможность работы только на одном виде топлива и, следовательно, возможность применения такого оборудования имеется только в газифицированных населенных пунктах.

Электрические самые простые и удобные

Следующими в нашем списке идут электрические аппараты. И хотя данный вид оборудования считается одним из самых дорогих в эксплуатации из-за высокой стоимости электроэнергии, но совсем отказываться от него не стоит.

Электрические модели имеют некоторые преимущества по сравнению с другими моделями.

Во-первых, они незаменимы в загородных поселках, к которым не подведена газовая магистраль.

Во-вторых они дешевле жидко- или твердотопливных моделей и очень просты в установке, а значит не потребуют дополнительных затрат, кроме собственной стоимости.

В-третьих, могут быть установлены в любом помещении, имеют небольшие габариты и вес и по этим показателям превосходят другие виды оборудования.

Их конструкция очень проста.В нее входят:

• Блок управления
• Теплообменник (состоящий из бака и ТЭНов)

Благодаря этому они очень просты в эксплуатации, не требуют профилактического обслуживания и чистки. Но самым главным их достоинством является экологическая чистота.

Она не сжигают кислород в помещении, не выбрасывают вредных веществ в атмосферу и очень легко поддаются регулировке.

Большой диапазон мощностей позволяет применять такое оборудование не только для отопления частных домов и квартир, но и крупных промышленных помещений, причем даже таких в которых другие котлы применять запрещено.

К тому же они имеют полностью автоматизированное управление. Это позволяет указать нужную температуру, которую в дальнейшем аппарат поддерживает самостоятельно.

Прогрессивные – пиролизные

Последними в нашем списке идут твердотопливные котлы длительного горения. У них есть и другое название – газогенераторные. Их принцип работы основан на сжигании дров или отходов от обработки древесины, а в некоторых моделях и угля. При этом они обладают способностью максимально эффективно расходовать топливо, и тем самым увеличивать КПД.

Они могут использоваться как для обогрева помещения, так и для приготовления горячей воды. Современные модели оснащены автоматикой, упрощающей их эксплуатацию. К достоинствам можно отнести и стоимость топлива, оно одно из самых дешевых и доступных в любом населенном пункте.

В отличие от газовых моделей они не требуют согласования на установку, а также превосходят их по пожарной безопасности, схема самих пиролизных котлов очень проста и позволяет устанавливать их самостоятельно.

Но самым главным их достоинством является полная автономность. Даже при отсутствии в доме газа и света они смогут обеспечивать вас теплом и горячей водой.

Нюансы изготовления

Из вышеописанного становится понятно, что внутри будущего самодельного котла будет происходить много сложных химических процессов и от того, насколько правильно они осуществляются, зависит эффективность, а также безопасность работы агрегата. Поэтому, если был сделан выбор в пользу отработки схемы и сборки самодельного агрегата, к этому процессу нужно отнестись с большой ответственностью.

Ситуацию осложняет то, что открытые источники имеют не много чертежей, а также детальных фото конструкций котлов. Большинство из них являются общими и не имеют пошаговых инструкций, а также деталей.

Решить эту ситуацию можно двумя вариантами:

1. Купить чертежи с пошаговой инструкцией сборки у производителей или людей, которые имеют хороший опыт в проектировании, изготовлении и отработке газогенерирующих котлов.
2. Самому взяться за книги и моделирующие программы, чтобы разработать проект и чертежи пиролизного котла.

При проектировании, отработке пошаговой инструкции, а также изготовлении нужно брать в расчет такие особенности:

1. Материал, из которого будут изготавливаться камеры газификации, сжигания и догорания газа, должен быть сталью с жаростойкой футеровкой. Причина этого — 1000 °С внутри камеры сгорания. Если же использовать стандартную листовую сталь, то она прогорит за два-три сезона. Согласно многим видео чаще всего прогорает под камеры сгорания и догорания.
2. Лучше сделать водный теплообменник. Хотя он сложнее, поскольку требует изготовления двух емкостей, которые соединяются системой труб, он является более надежным и служит дольше. Что касается огнетрубного теплообменника, то он служит меньше, ведь трубы должны быть нагретыми до температуры больше 600 °С. Такой нагрев приводит к быстрому перегоранию. Люди делают выбор таких теплообменников потому, что изготавливать их проще, ведь они представляют собой одну водяную емкость с небольшим количеством размещенных внутри нее вертикальных трубок.
3. Теплообменник размещают только в задней камере. Его не стоит ставить в камерах, где сгорает топливо. Это потому, что он будет впитывать тепло, чем нарушит процессы пиролиза и сгорания газов. КПД станет меньше.
4. Камеры стоит делать круглыми или округлыми. Если схема пиролизного котла будет включать прямоугольные емкости, то КПД будет меньше, ведь та часть тепла, которая расходится по углам, просто исчезнет, не дав никакой пользы. Более того, такая утечка снизит температуру во всех камерах и нарушит процессы, которые в них происходят. Идеальными камерами являются круглые. Они выглядят, как поставленная на сторону бочка.
5. Сопла также нужно делать округлыми. Идеально, чтобы они имели форму круга. Однако такие отверстия быстро загрязняются пеплом и их нужно очищать. Последний процесс вредит футеровке. Поэтому стоит делать выбор в пользу сопла с видом щели, которая проходит через всю длину дна. КПД из-за такого решения падает не очень сильно — до 3%.

Как сделать агрегат своими руками

Чтобы сделать такое сложное устройство, понадобится достаточно широкий набор инструментов и материалов. Вот примерный их список:

• электрическая дрель;
• сварочный аппарат (рекомендуется модель постоянного тока);
• несколько упаковок электродов;
• болгарка;
• шлифовальный круг на 125 мм;
• отрезной круг на 230 мм;
• металлические листы 4 мм;
• набор труб различного диаметра;
• набор профтруб 2 мм;
• несколько полос стали разной ширины и толщины;
• вентилятор;
• термодатчик.

Из металлических листов

1. Приобрести стальные листы и трубы, разрезать их на куски нужного размера можно на металлобазе. Рубка гильотиной обеспечит точность размеров, позволит сделать идеальные срезы и ровные сварные швы.

Разрезать лист стали на куски

Сварить корпус котла

Выполнить шлифовку корпуса

Выполнить монтаж воздуховода

Из газового баллона

Если в хозяйстве есть использованный старый газовый баллон, то из него можно самостоятельно сделать отличный пиролизный котел. Оптимальный объем баллона для работы 50 л. Дополнительно понадобится арматура, полоса стали.

Принцип работы пиролизного котла из газового баллона

1. Баллон обрезать вверху, удалить закругленную часть, из которой можно будет сделать крышку. отшлифовать, сбоку нужно вырезать загрузочное отверстие, куда будет поступать топливо. Сгоревшие дрова будут проваливаться вниз сквозь решетку из арматуры, оставляя минимум золы и сажи.

Срезать у газового баллона верхнюю часть

Выполнить монтаж дымохода

Сделать поршень для котла

Из кирпича

Печь из кирпича будет более громоздкой, для нее необходимо выделить специальное место. Чтобы пол выдержал значительный вес печи и не подвергся деформации, необходимо сделать фундамент из бетона, разобрав часть финишного напольного покрытия

Важно понимать, что кирпичом обкладывается металлический котел, поэтому предстоят не только кладочные, но и сварочные работы

Для строительства печи мастеру следует подготовить материалы и инструменты:

• обычный кирпич для выкладки основания, 100 шт. шамотного кирпича, 350 шт. огнеупорного керамического кирпича. Количество может варьироваться в зависимости от габаритов котла;
• поддувальная и топочная дверцы;
• базальтовый картон;
• лист стали размерами 6000х1500 мм и толщиной 3-4 мм;
• профтруба 800х400 и трубы 57 мм, 32 мм и 159 мм;
• чугунный колосник — 3 шт.;
• вентилятор, мощностью не менее 300 Вт;
• рычажный терморегулятор;
• сварочный аппарат;
• дрель;
• болгарка с большим и малым диаметром круга;
• набор электродов;
• термодатчик.

Пошаговая инструкция для монтажу кирпичной пиролизной печи:

Очень важно выбрать подходящую и несложную схему выкладки и составить по ней рабочий чертеж. Согласно выбранной схеме, вывести основание в ноль обычным кирпичом, дождавшись полного высыхания бетонного основания. Схема работы пиролизной печи из кирпича

Схема работы пиролизной печи из кирпича

Кроме того, следует придерживаться ряда рекомендаций:

• рекомендованная толщина стали, которая используется при самостоятельном изготовлении пиролизного котла, составляет 4 мм. Однако в целях экономии для корпуса устройства можно использовать трехмиллиметровую сталь;
• загрузочное отверстие для топлива у самодельных моделей обычно размещают несколько выше, чем у обычных твердотопливных котлов;
• обязательно нужно установить ограничитель, который позволит контролировать количество воздуха, поступающего в топливную камеру, а также своевременно подкладывать дрова или брикеты;
• для изготовления ограничителя можно использовать трубу диаметром около 70 мм, длиной чуть больше корпуса устройства;
• к нижней части ограничителя следует приварить стальной диск, образующий со стенками трубы зазор около 40 мм;
• для установки ограничителя в крышке котла следует сделать соответствующее отверстие;
• загрузочное отверстие для дров следует сделать прямоугольным. Закрывают это отверстие дверцей, со специальной стальной накладкой, обеспечивающей надежное прилегание;
• ниже необходимо сделать отверстие для удаления золы;
• трубу, по которой движется внутри котла теплоноситель, нужно сделать с изгибом, чтобы максимально улучшить отдачу тепла;
• количество теплоносителя, поступающего в котел, можно регулировать с помощью установленного снаружи вентиля.

Корпус пиролизного котла следует изготавливать из достаточно прочной стали, способной выдержать высокую температуру. Толщина металла должна быть не менее 3 мм

Конструкция самодельного агрегата и расчет материалов

Пиролизный котел своими руками делают преимущественно с верхней загрузочной топкой, под которой находится камера газификации. Она проще в изготовлении, у нее хороший КПД. Если имеются некоторые инженерные навыки, можно внести изменения в готовый чертеж, но внутренние размеры оставляют прежними или с незначительными коррективами. Топки лучше сделать одинаковыми по ширине и длине, отличия только по высоте.

Чтобы подсчитать, подойдет ли аппарат по мощности, исходят из такого правила: каждые 10 м2 помещения требуют 1 кВт энергии. Значение умножают на коэффициент 1,2, но на практике его увеличивают до 1,5, поскольку не всегда имеется качественное топливо. Если, к примеру, исходить из того, что аппарат выдает 20 кВт, то он способен обогреть 200 м2 площади, но с учетом запаса – 130 м2. Котел такой производительности доступен для самостоятельного изготовления, с большей мощностью требуется применение особой жаропрочной стали большой толщины. Сварить ее в домашних условиях трудно.

Водяная рубашка функционирует под давлением, что требует высокого качества швов. Основной фактор, препятствующий этому – горячие и холодные трещины, что образуются вследствие высокой разницы температур на относительно небольшой протяженности изделия. Чтобы уменьшить отрицательные последствия, используют несколько технологических приемов:

• металл нарезают, плавно подавая режущий инструмент, чтобы предохранить кромки от перегрева;
• сварку проводят в мягком режиме, уменьшив требуемый ток на 20–25 %;
• шов проходят без боковых колебаний с высокой скоростью;
• подкладывают толстый металл для быстрейшего остывания.

Конструкции многих пиролизных котлов не предусматривают использование воды как теплоносителя. Тогда обменник не герметизируют, по его трубам в помещение поступает горячий воздух, а приток холодного – от пола. Подобное решение имеет свои преимущества, особенно для дачников, которые изредка наведываются в загородный дом. Тогда нет риска размораживания системы.

Существенно понизить стоимость самодельной установки можно, правильно подобрав металл, а также оборудование. Необходимые материалы, их характеристики приведены в таблице:

Наименование	Размеры, мм	Расход
Трубы круглого сечения	57×3,5	8 м
	159×4,5	1 м
	32×3,2	1 м
Профильные трубы	60×30×2	1,5 м
	80×40×2	1 м
	20×20×2
Стальные полосы	20×4	7,5 м
	30×4	1,5 м
	80×5	1 м
Огнеупорный кирпич		15 штук
Листовой металл	3 и 5 мм	10 м2

Из инструментов, кроме сварочного аппарата, понадобятся болгарки с возможностью установки дисков диаметром 230 и 125 мм. Кругов требуется 10 штук больших и 5 маленьких. Применение УШМ для резки металла не обеспечивает точности, что потом сказывается на качестве швов. Лучше заказать изготовление с использованием гильотины в мастерской. Пригодится электрическая дрель. Возможно, во время работы возникнет необходимость прикупить еще какой-то материал, но это решается.

Виды топлива

Классифицировать типы оборудования можно и по виду твердого топлива, которое может использоваться для них. Есть варианты универсальные, способные работать с несколькими материалами. Котлы могут быть:

на дровах;

Твердотопливный котел на дровах

углях;

Твердотопливный котел на угле

пеллетах;

Твердотопливный котел на пеллетах

щепах.

Котел на щепах

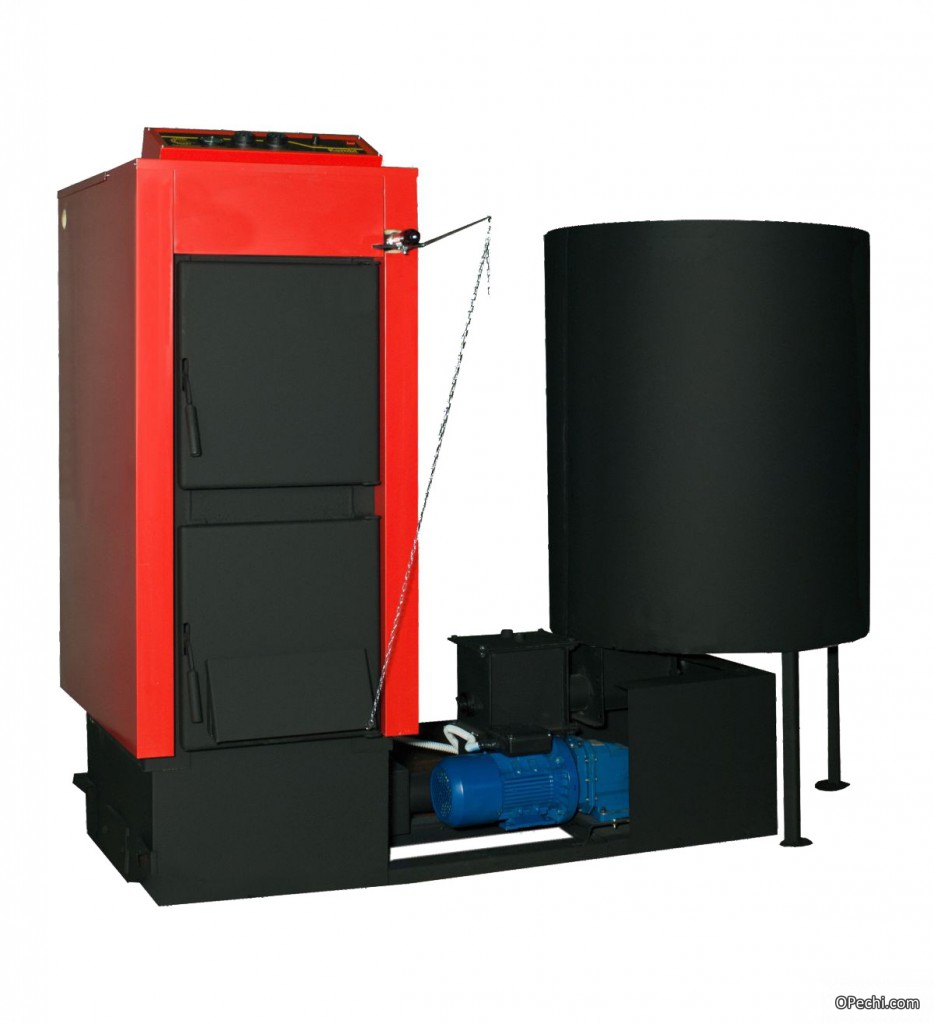

Загружаться топливо также может несколькими способами

Прежде чем выбрать оптимальный котел для частного дома, важно понимать, что автоматический тип подачи топлива не может обойтись без электроэнергии. Поэтому в качестве альтернативного варианта автономного отопления такой котел может не подойти

Ведь при отключении электроэнергии он не сможет подавать тепло. Естественно, лучше выбрать котел с механическим или ручным способом теплоподачи. Тем более что современные устройства достаточно безопасны при соблюдении элементарных правил обращения с огнем.

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

• Твердотопливные котлы;
• Печи-камины;
• Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

• В топке разжигаются дрова до появления устойчивого пламени;
• После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
• Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

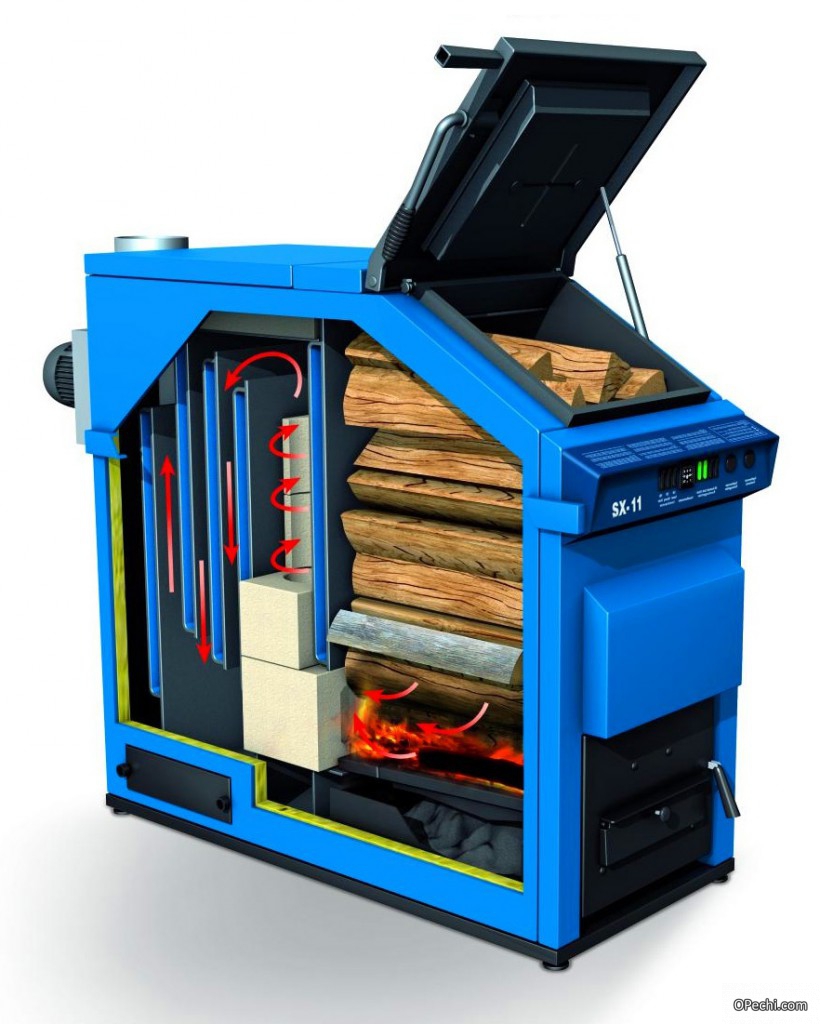

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

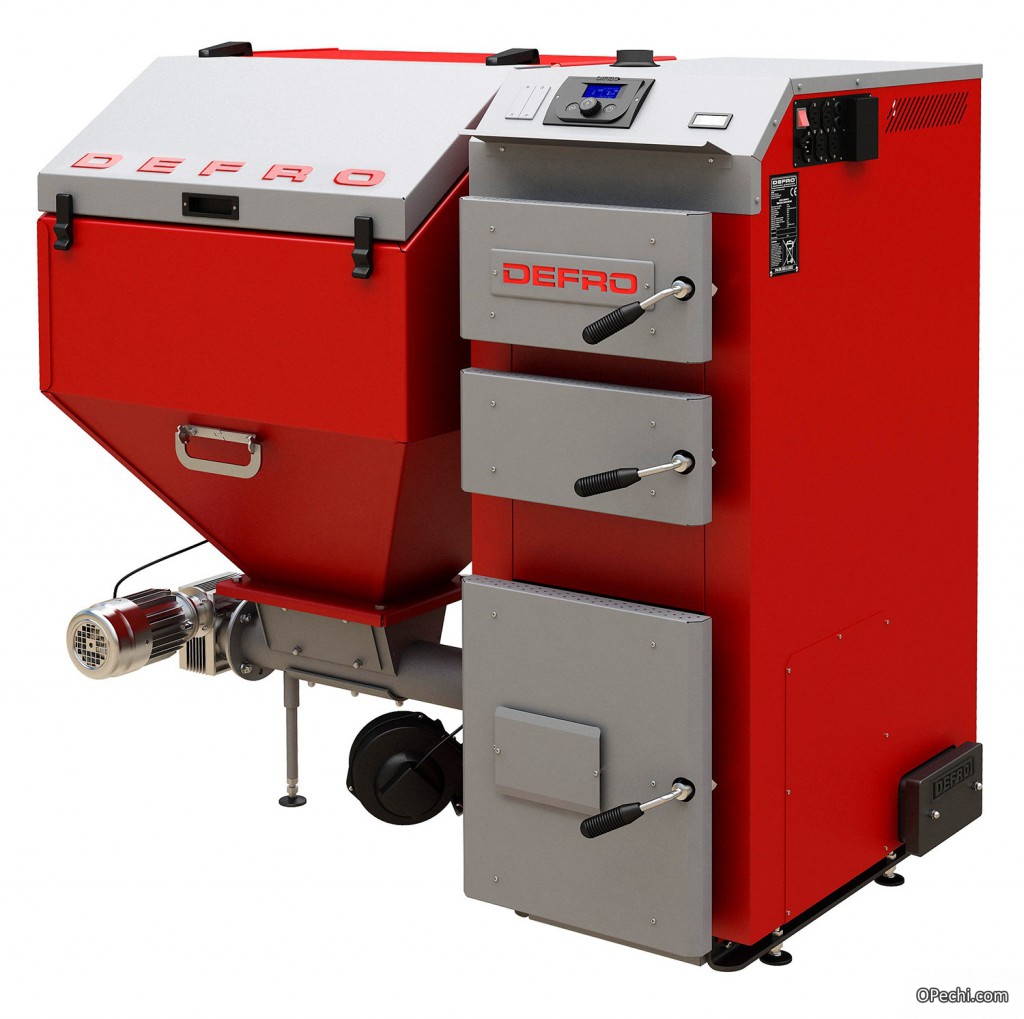

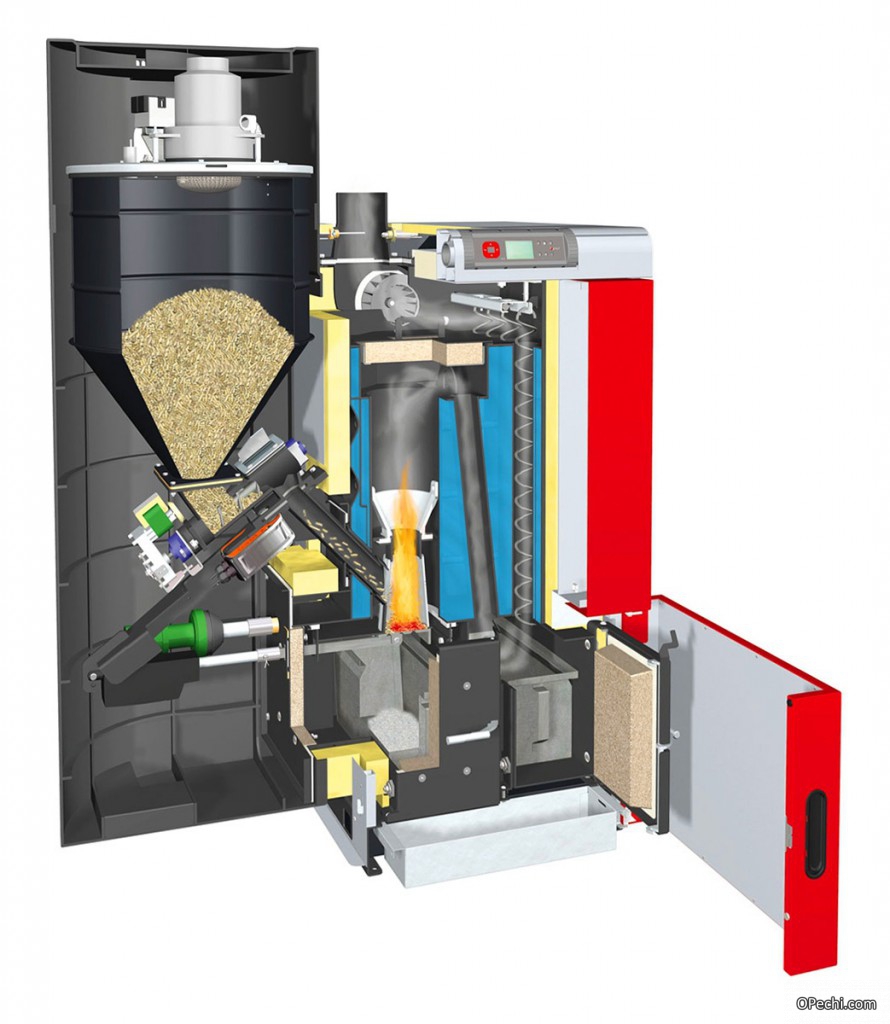

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Достоинства и недостатки

Плюсы:

• КПД 85–90%.
• Пиролиз даёт возможность выжать максимум энергии из твёрдого материала при сгорании.
• Экономичность, достигаемая с помощью вентилятора с регулируемым числом оборотов, что, в свою очередь даёт возможность изменять мощность котла по необходимости.
• Топливо в пиролизном котле горит значительно дольше, чем в обычных котлах, следовательно, реже приходится топить и вычищать.

Минусы:

• Высокая стоимость заводского оборудования ограничивает его применение в частных хозяйствах. Цена такого котла в 2–3 раза выше, чем у обычного.
• Долгий срок окупаемости.
• Необходимость применения сухого топлива. Рекомендуемая влажность древесных материалов — до 15–20%. В противном случае стабильной работы не будет, эффективность обогрева снизится. На сырых дровах котёл может не заработать.
• Если использовать древесину, выделяющую большое количество смолы (ёлка, сосна), то отсеки и элементы печи быстро загрязняются и возникают сложности с их очисткой.
• Возможен выброс золы через дымоход.
• Зависимость от электроснабжения. Отсутствие или частые перебои с подачей электричества не позволят установить котел в отдалённых регионах.
