Почему энергозависимые газовые котлы расходуют на 30% меньше газа, чем энергонезависимые?

Газовые котлы Vaillant

В ассортимент выпускаемых изделий входят:

• газовые котлы настенного и напольного типа;
• одноконтурные котлы (VU) — выполняют отопительную функцию и осуществляют нагрев воды в водонагревателе;
• двухконтурные (VUW) — одновременно обогревают помещение и нагревают воду;
• модели с естественным или принудительным выводом продуктов сгорания.

Напольные котлы Vaillant

Выпускаемый под брендом Вайлант газовый котел напольного типа большой мощности используется для отопления дома с большой площадью. Монтаж такого оборудования требует наличия отдельного специального помещения. Мощность выпускаемых напольных котлов: 16-56 кВт, от 16 до 47 кВт, от 65 до 157 кВт.

Производитель предлагает модели из стали и чугуна. В отличие от стальных котлов, чугунное оборудование отличается высокой надежностью и длительным сроком эксплуатации. Устройства работают с естественной подачей воздуха без нагнетательного вентилятора.

Настенные котлы Вайлант

Котлы Вайлант обладают меньшей мощностью, чем напольные варианты. Компания выпускает газовые котлы с естественной подачей и отводом воздуха и с принудительным нагнетанием воздуха с помощью вентилятора. В квартирах с центральным отоплением возможна установка газовых настенных котлов небольшой мощности для обогрева помещений в межсезонный период.

Одноконтурные газовые котлы Вайлант

Одноконтурный газовый котел (напольный или настенный) состоит из:

• газовой горелки с регулировкой, моделирующей мощность;
• внутреннего вентиля;
• отвода продуктов сгорания газа.

К преимуществам можно отнести:

• экономичность;
• простота устройства, что сводит к минимуму возможные поломки;
• простота управления.

К недостатком относится:

• малая функциональность. С помощью такого оборудования вам удастся решить вопрос отопления небольшого помещения;
• отсутствие возможности получить горячую воду. Эта проблема решается, если подключить к оборудованию бойлер.

Двухконтурные газовые котлы. Плюсы и минусы

Газовые котлы Vaillant двухконтурного типа обеспечивают обогрев помещения с одновременным получением горячей воды при небольшом одновременном расходе воды.Котельное оборудование отличается:

• высокими техническими характеристиками и функциональными возможностями;
• компактными габаритами;
• стильным современным дизайном;
• простотой монтажа;
• экономичным расходом газа;
• возможностью получать горячую воду в период отключения;
• быстрым нагревом воды в приборах отопления и водонагревательной емкости;
• наличием удобно расположенной панели управления работой котла.

Минусами двухконтурных котлов Vaillant являются:

• высокая стоимость оборудования;
• необходимость постоянного контроля над показателями давления;
• невозможность работать при отключении электричества;
• потребность в установке дорогих стабилизаторов напряжения при перепадах напряжения;
• частое отключение при температуре ниже -20° С.

Пожалуй, одним из главных конкурентов котлам Vaillant, наряду с итальянскими котлами BAXI, можно назвать продукцию другой немецкого бренда – Viessmann.

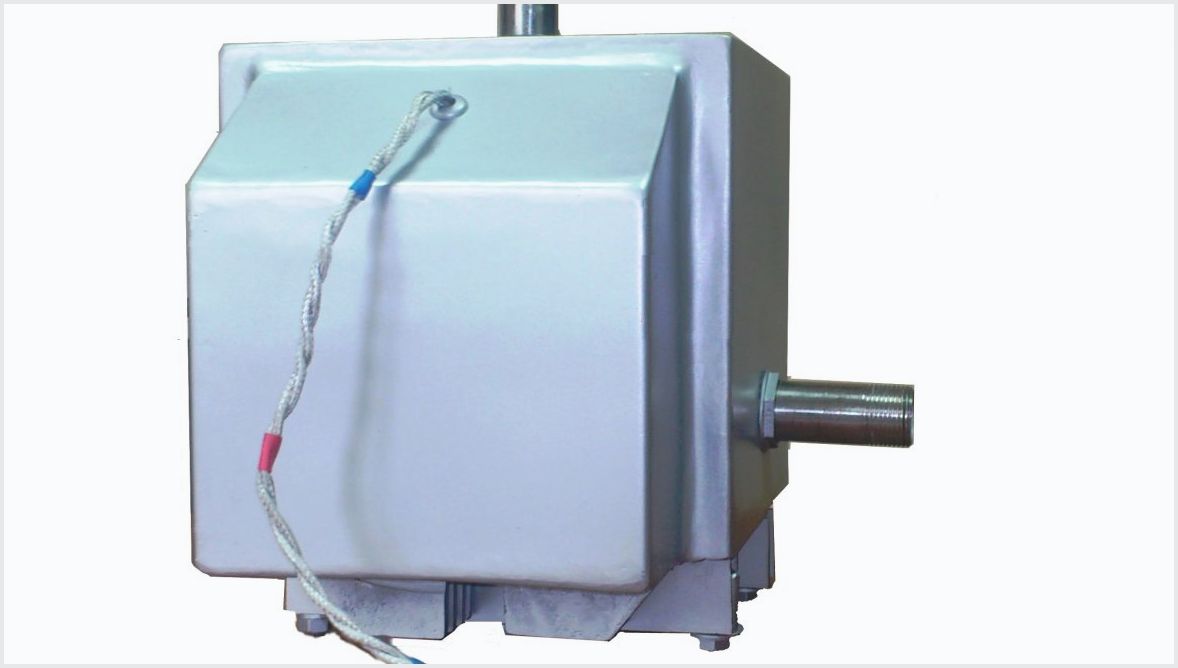

Термоэлектрический генератор — котел отопления.

Термоэлектрический газовый генератор, совмещающий функции электрического генератора и отопительного котла на газу или Источник электро- и теплоснабжения на основе термоэлектрического эффекта, дальше ИТЭ, предназначен для отапливания помещений (также и индивидуального жилья) и их независимого электрического снабжения. По собственной сущности этот источник собой представляет котел на газе, в котором часть потока тепла от сгоревшего газа превращается с помощью термоэлектрических модулей в электрическую энергию.

Преимуществом подобного изменения считается отсутствие в котле двигающихся частей и механизмов, конструкционная простота, высокая долговечность и надежность.

ИТЭ обладает следующими параметрами: номинальная электрическая мощность источника 200 Вт. Теплопроизводительность котла 11 кВт. В качестве топлива может применяться сетевой газ, пропан-бутановая смесь.

ИТЭ оборудован нужным комплексом контрольной электроаппаратуры и газовой автоматики. Для оснащения потребителя нужными работающими от электричества мощностями система дополняется блоком электрических аккумуляторов. Котел в регулярном режиме нагревает помещение и стабильно обеспечивает 200 Вт электрической энергии, лишняя часть которой собирается для последующего применения В то время, когда потребителю нужно больше, чем 200 Вт электрической энергии. Самая большая отбираемая от системы мощность устанавливается блоком аккумуляторов и достигает нескольких кВт.

Значительной спецификой этого варианта изменения энергии тепла в электрическую считается то, что вся тепловая энергия, прошедшая через термоэлектрические модули, либо уходит к потребителю или в виде тепла, или в виде электричества. Аналогичным образом, КПД разработанного изделия недалеко к 90%.

Достоинства и недостатки настенных газовых котлов

Интересуясь, какой котел лучше, нужно изучить все плюсы и минусы настенных устройств. Ключевым их преимуществом является практически полная автоматизация с помощью энергозависимых систем.

Конструкцией предусмотрено наличие насоса и расширительного бака. Присутствует множество мелких элементов и деталей, способствующих эффективной и экономичной работе оборудования.

Вариант настенного котла на кухне

Агрегаты отличаются высокой экономичностью, а разница в экономии энергии с настенными котлами достигает 10-15%. Подобные результаты характерны для моделей, работающих по принципу конденсации и оснащенных турбонаддувом. Остальные достоинства включают:

1. Компактные габаритные размеры и масса. Модель со средней мощностью весит не больше 50 кг и обладает небольшими габаритами, что упрощает процесс монтажа и обслуживания. Наличие установки в ванной или же на кухне не ухудшает органичность интерьерного стиля, поскольку она не отличается от простого навесного шкафа. Современные изделия обладают презентабельным дизайном и вписываются в любой стиль комнаты.
2. Возможность монтажа агрегата с закрытой камерой сгорания в любой части хозяйственной постройки.
3. Хорошая продуктивность работы. Основную долю рынка занимают двухконтурные котлы, которые способны обогревать постройку и при этом решать задачи горячего водоснабжения.
4. Простота выбора. Расчет мощности кВт на каждые 10 м² сможет осуществить даже неопытный потребитель.
5. Необязательный монтаж дополнительных приборов. Современные производители выпускают на рынок изделия с закрытой камерой сгорания, поэтому коаксиальные дымоходы уже имеются в комплекте. Они представляют собой небольшую трубу для выведения угарных газов, которая не занимает много места, но демонстрирует высокую эффективность работы.
6. Широкая функциональность — современные установки работают на базе погодозависимой автоматики, способны подключаться к интернету и регулируются пультом ДУ или смартфоном.

Из недостатков выделяют ряд затрат по обустройству полной комплектации и использованию автоматики с микропроцессорным чипом. Из-за этого настенный котел используется реже напольного, т.к. для многих потребителей стоимость является ключевым критерием выбора.

Выбирая между настенными и напольными агрегатами, нужно учитывать и такие минусы первого типа систем:

1. Энергозависимость. В котле установлено 1-2 насоса циркуляции, которые работают без остановок. Еще конструкция предусматривает наличие датчиков и автоматики, для которых нужно постоянное напряжение.
2. Микропроцессор негативно реагирует на помехи в сети. Любые скачки или сбои способствуют сгоранию контроллера, что влечет за собой необходимость дорогого ремонта.
3. Оборудование оснащается сложными системами автоматизации, которые часто выходят из строя и дают сбои. Восстановить их своими руками проблематично, а экспертов, занимающихся настройкой и ремонтом оборудования немного.

Технические характеристики

Рассмотрим технические параметры настенных моделей Viessmann:

Параметры	Значения
Тип котла	Отопительный газовый
Способ монтажа	Настенный (навесной)
Количество контуров	Один или два
Тип топлива	Природный или сжиженный газ
Мощность	От 9 до 140 кВт, есть возможность соединения в каскад общей мощностью до 600 кВт
Давление теплоносителя	До 3 Бар
Температура теплоносителя	40-80°
Температура ГВС	35-60°
Тип камеры сгорания	Атмосферная или турбированная (открытая или закрытая)
Тип первичного теплообменника	Спиральный из нержавеющей стали
Тип вторичного теплообменника	Пластинчатый нержавеющий
Электропитание	220 В 50 гц

Защита от скачков напряжения

Особенно в частном секторе наблюдается понижение напряжения, вызванное большой нагрузкой на электросеть и малым сечением проводов. Низкое напряжение также вызывают поломки техники. Микроволновая печь перестает работать, компрессор холодильника работает без остановки и перегревается.

 Что нужно сделать для защиты по напряжению?

1.Самым действующим методом защиты от скачков напряжения является обновление электрооборудования на подстанциях, на высоковольтных линиях электропередач.

2.Для дома или квартиры нужно установить стабилизатор напряжения. При значительном превышении напряжения сети, стабилизатор отключит сеть до полного ее восстановления. При восстановлении сети до верхнего предела регулировки устройством, стабилизатор включится. Стабилизаторы имеют разные пределы регулирования напряжения, в среднем 160 В – 260 В, при котором стабилизируется сеть до 220 В.

Стабилизаторы релейного и симисторного типа регулируют сеть переключением обмоток трансформатора с шагом 8 В. При каждом переключении стабилизатора лампы освещения будут подмаргивать, особенно лампы накаливания. Лучшим вариантом в этом случае будут электронные инверторные стабилизаторы, которые плавно регулируют выходное напряжение, без бросков.

Бытовой стабилизатор напряжения

Для дома нужны стабилизаторы мощностью от 5 квт, которые значительно дороже. Для компьютерной техники устанавливают UPS. Устройство бесперебойного питания также имеет стабилизатор напряжения. Он позволяет отключить компьютер без потери данных, при пропадании сети

3.Сделать защиту от скачка напряжения помогут также реле напряжения, которые устанавливаются в квартирном или домовом электрощите на din-рейку рядом с автоматами. При пониженном или повышенном напряжении реле защиты от скачков напряжения отключит электросеть, а когда она нормализуется, включит.

Реле напряжения для защиты от превышения напряжения

При отключении напряжения вынимайте все вилки бытовой техники. Включайте их только через несколько минут после появления напряжения. После появления сети люди начинают включать все приборы, поэтому в течении первых нескольких минут будут проявляться скачки напряжения.

Вы наверное замечали, что при включении холодильника лампочки подмаргивают. Это происходит из-за большого пускового тока компрессора, когда не хватает сечения провода и напряжение падает. Чтобы устранить этот эффект нужно параллельно компрессору включить конденсатор 20 мкф 450 В. В момент пуска компрессора часть энергии он будет брать с конденсатора и моргание лампы прекратится.

Сетевой фильтр от скачков напряжения

Часто спрашивают — Защищает ли сетевой фильтр от скачков напряжения? Сразу отвечу — нет. Сетевой фильтр в удлинителе, в бытовых приборах и технике защищает только от высокочастотных гармоник (помех), вызванных искрением щеток в электродвигателе, работой компьютерной техники и других бытовых приборов.

Помогла вам статья?

ДаНет

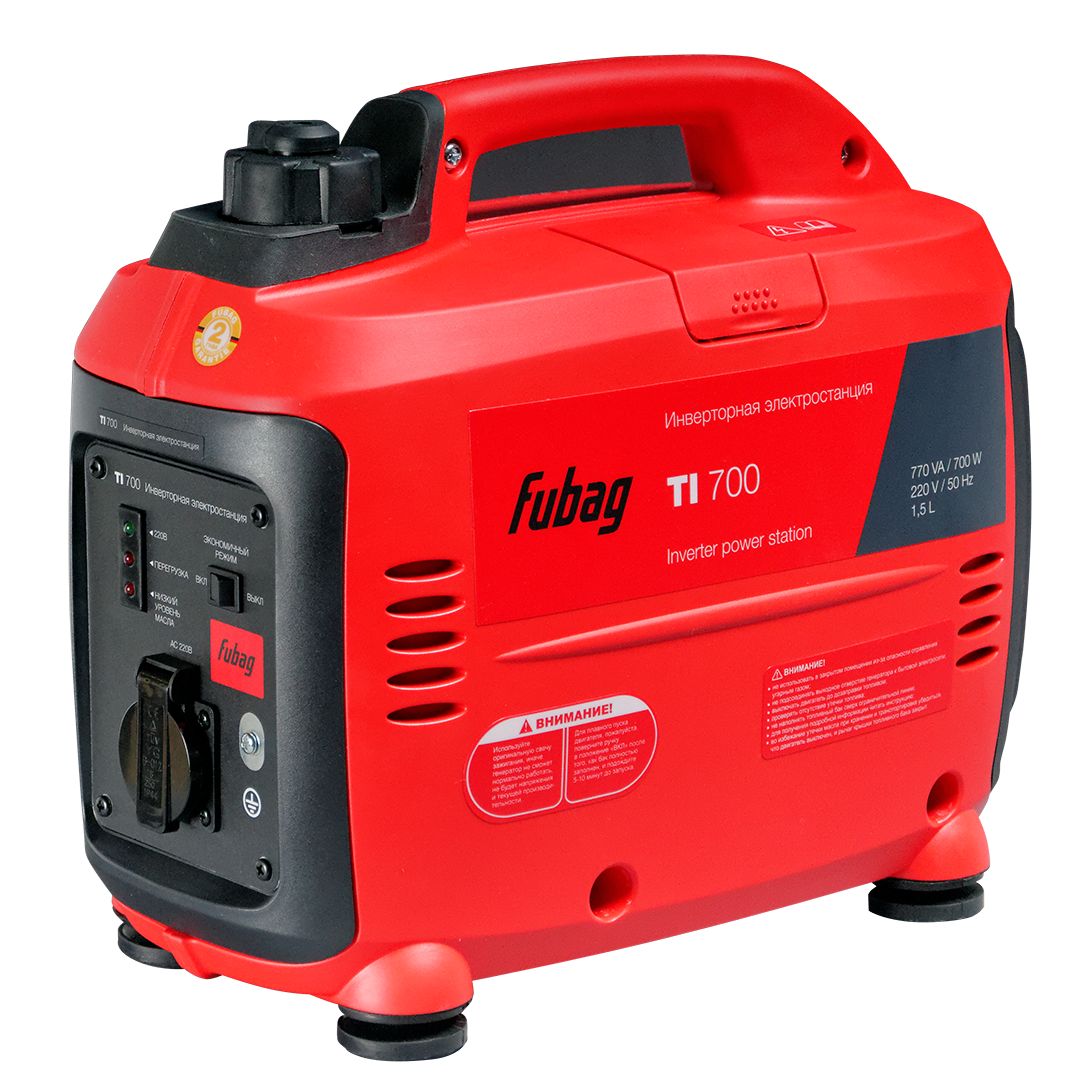

Какой лучше выбрать: бензиновый, дизельный или газовый

Первым делом стоит определиться с выбором топлива, на котором будет работать генератор. Вариантов, достойных рассмотрения три:

1. Бензиновый генератор – наиболее распространенное решение, для выбора существует множество моделей различной мощности. Преимуществом бензогенераторов является их наиболее доступная цена. Многие модели исполнены в легком пластиковом корпусе с наличием слоя шумоизоляции, имеют компактные размеры. Для работы даже самых требовательных газовых котлов достаточно недорогих бензиновых моделей мощностью 0,6-0,8 кВт. Классическая дизельная электростанция.
2. Дизельный генератор – более экономичные генераторы с большим ресурсом, используются для обеспечения электроэнергией не только котла отопления, но и всего дома. Расход дизельного топлива на 20-30% меньше, при такой же стоимости рекомендованного к использованию в бензиновых моделях 92-го топлива. Однако дизельные генераторы менее экологичны и требуют качественной вентиляционной системы (обычно принудительной), имеют не столь компактные габариты. Электрогенератор, работающий на природном или сжиженном газе
3. Газовый генератор – наиболее экономичные и экологичные из вышеперечисленных видов, нет необходимости постоянной дозаправки, устройства с автозапуском абсолютно автономны. Помимо природного газа, могут работать на сжиженном (балонном). Если есть возможность приобрести более дорогостоящее оборудование и желание подключить электростанцию к газовой магистрали, лучше выбрать именно газогенератор.

На что ориентироваться при выборе

В продаже представлены десятки модификаций, отличающиеся размерами, принципом работы и ценой. При выборе желательно учесть все важные параметры. Среди основных:

• мощность;
• экономичность;
• уровень шума;
• скорость преобразования тока;
• долговечность;
• размеры;
• способ крепления;
• размеры.

Прежде чем купить прибор, нужно решить, будет ли стабилизатор установлен на отдельный котел или ему придется обслуживать целое здание. Последний вариант удобен для многоквартирных домов. Выбор зависит и от типа газового котла. Перед покупкой нужно заглянуть в паспорт прибора, в некоторых случаях производитель сам рекомендует определенные типы стабилизаторов.

Критерии выбора

Какой генератор нужен для газового котла? Для ответа на этот вопрос необходимо учесть ряд факторов, характеризующих качество системы электроснабжения, технические характеристики газового котла и циркуляционных насосов, параметры автономных генераторов, предлагаемых на рынке.

Все перечисленные факторы повышают уровень требований к выбираемому резервному генератору. Ведь чем чаще и дольше происходит отключение основного электропитания, тем более напряженным будет режим работы автономного агрегата. В перечне технических параметров генератора обязательно присутствует характеристика допустимого режима его работы. Это следует учитывать при выборе, сопоставляя с прогнозом, как часто и насколько долго будет вынужден включаться генератор.

Далее, следует обратить внимание на вид топлива, на которое рассчитан агрегат. Автономные энергетические установки, представленные сегодня на рынке, по типу топлива, могут быть:. Кроме типа топлива, существуют различия в конструкции агрегатов, а именно, в них могут быть использованы электрические генераторы различных видов:

Кроме типа топлива, существуют различия в конструкции агрегатов, а именно, в них могут быть использованы электрические генераторы различных видов:

Синхронный генератор имеет более сложную конструкцию, его ротор содержит специальную обмотку возбуждения. Для создания намагниченности ротора, эта обмотка питается постоянным током, для чего на роторе имеются коллекторные кольца, а сам генератор оснащен щеточным механизмом. Эти устройства обеспечивают скользящий контакт в цепи обмотки возбуждения.

Такие генераторы имеют автоматическую систему регулирования тока возбуждения, имеющую обратную связь по напряжению. Благодаря такой конструкции, синхронный генератор очень чутко реагирует на изменение величины нагрузки, стабилизируя выходное напряжение. Предпочтение такой электрической машине следует отдавать в тех случаях, когда нагрузка может резко изменяться в довольно больших пределах.

Уже упоминалось, какую роль в обеспечении работоспособности электрической части газовых котлов может играть качество электрической энергии источника. В связи с этим, может возникнуть вопрос: какой генератор выбрать для газового котла, инверторный или обычный? Для котлов, оснащенных электронным розжигом и блоком автоматического управления, более предпочтительным следует признать инверторный вариант.

Важные сведения ИБП

Начнем с того, что ни один производитель, не выпускает специальный источник бесперебойного питания для газового котла. Задача производства, обеспечить бесперебойниками широкий спектр оборудования, подходящие под множество моделей и решающие задачи для устройств различного профиля и назначения. Каждый бесперебойник обладает рядом отличительных характеристик. Давайте разберем основные моменты и дадим несколько советов домовладельцу помогающих определиться с выбором ИБП для газового котла:

Скорость перехода в режим автономии, должна соответствовать значению «0». В случае когда, перед вами иной норматив — вы держите в руках линейно-интерактивный бесперебойник для газового котла, не обеспечивающий корректную работоспособность с высокоточной электроникой;

Внимательно проверьте выходное напряжение из инвертора, нам нужен вид с формой синусоидального характера. В технических характеристиках в зависимости от производителя прописывается как «синус» иногда «чистый синус». Наткнулись в записях характеристик прибора на «квази-синус» или «аппроксимированную синусоиду»?, знайте, этот бесперебойник отлично подходит для защиты компьютеров, принтеров, телевизионных приемников, но в качестве защитника котлового оборудования он не предназначен;

Необходимо проверить силу тока зарядки аккумулятора. Паспортные данные должны содержать информацию в виде –  «4, 6, 8, и 10 А». Отсутствие подобной информации в документации на изделие, говорит нам о том, что перед нами автомобильный вариант батареи и автономная работоспособность не превысит более 15 минут.

Видео для тех, кто хочет подобрать ИБП для газового котла:

В защите газового котла, лучше всего показывают себя аккумуляторы произведенные по  технологии AGM или AGM GEL. Частым вопросом задается потребитель о возможности подключить к ИБП для газового котла автомобильную аккумуляторную батарею? Как мы уже отметили, использование стартовых автомобильных АКБ не подходит для длительной автономии.

Автомобильные аккумуляторы произведены специально с расчетом на пиковую и недолговременную нагрузку для запуска двигателя. Автономная эксплуатация быстро снижает их заряд и они выходят из строя. Кроме того, электролит в подвергается процессу испарения, который неприемлем в жилом помещении. Именно по этой причине, аккумулятор для ИБП газовых котлов производятся по другой технологии.

Почему газовый котел не работает от генератора

Причин, почему газовый котел не включается при питании от генератора может быть несколько:

• наиболее распространенной является неправильное выполнение заземления или его отсутствие. Многие генераторы не имеют явно выраженной «фазы», «ноля» и «земли». Тем не менее решение довольно простое, мы уже описывали его в инструкции по подключению несколькими абзацами выше;
• также причиной может быть выбор генератора с несоответствующей частотой. Практически все современные модели рассчитаны на 50 Гц, что и требуется для нормальной работы котлов. Тем не менее, более старые модели генераторов могут иметь отличительную частоту.

Источник

Особенности и принцип работы обогревательных энергонезависимых приборов

Энергонезависимый настенный газовый котел отличается компактными размерами и малым весом. Он используется для обогрева помещений небольшой площади (до 100 кв. м). Это могут быть квартиры, маленькие частные дома. Напольный аналог отличается внушительным весом, а потому может располагаться только на полу и в специально отведенной для него котельной. Напольный котел также отличается повышенной мощностью и предназначается для обогрева строений площадью от 100 кв. м.

Строение камеры горения энергонезависимого котла на газу.

Горелка котла

.
Прибор оборудован двумя типами газовых горелок. Первая из них поджигается либо при помощи спичей, либо за счет срабатывания пьезорозжига. Запальная горелка поджигает основную, которая передает тепло от горения газа теплообменнику. Основная газовая горелка работает до тех пор, пока температура теплоносителя в системе отопления не достигнет максимально возможного значения. В этот момент срабатывает предохранитель, который блокирует поступление газа к горелке, пламя гаснет.

В этот момент запальная горелка не прекращает функционировать. Как только вода в контуре системы отопления остывает, предохранитель открывает клапан и подача газа к основной горелке возобновляется. Последняя разжигается от запального устройства. Как результат – котел поднимает температуру теплоносителя в контуре отопления до заданного значения.

Сама газовая горелка.

Система вентиляции

.
Энергонезависимые котлы отопления не комплектуются встроенными вентиляторами для принудительного удаления продуктов горения газа. Следовательно, используя подобное оборудование для отопления дома, нужно побеспокоиться о надлежащем отводе угарного газа за счет хорошей естественной циркуляции. Для этого газовые котлы энергонезависимые напольные оснащаются высокими
. Разность давления на входе и выходе высокого дымохода обеспечит хорошую тягу, следовательно, и скорый вывод продуктов горения газа из газовой горелки.

Что касается настенных приборов, то они могут комплектоваться как обычными дымоходами, так и коаксиальными. Последние позволяют брать воздух для реакции горения снаружи помещения. Однако
предполагает принудительную циркуляцию воздуха, а энергонезависимое оборудование не оснащается вентилятором. Что в данном случае делают? Нужно просто уменьшить длину коаксиального дымохода. Это обеспечит хорошую естественную циркуляцию воздуха. Но нельзя забывать, что через короткий дымоход сильный ветер на улице может просто задуть пламя горелки. Именно потому коаксиальная труба для котла с открытым типом камеры – это скорее исключение, чем правило.

Предохранительный клапан контролирует давление в контуре.

Автоматика котельного оборудования.

Настенные и напольные энергонезависимые газовые котлы отопления современной сборки оснащаются следующими системами безопасности:

• механизм контроля тяги;
• термоэлемент контроля наличия пламени;
• предохранительный клапан;
• автоматический клапан и термометр в системе.

Датчик тяги оснащается пластиной. Оборудование размещается в начале дымохода котла. Как только температура пластины достигает +65°C, что свидетельствует об отсутствии тяги, сигнал передается газовому клапану. Он прекращает подачу газа к газовой горелке, последняя затухает.

Энергонезависимые газовые котлы отопления оснащаются предохранительным клапаном. Он следит за постоянством давления в системе. Как только давление в трубах отопления достигает критических 3 бара, клапан открывается и через него происходит сброс излишков теплоносителя.

Система контроля пламени представлена термопарой или мультитермопарой. Устройство располагается над запальником таким образом, чтобы оно всегда находилось в пламени газовой горелки. В результате нагрева термопары образуется электрический ток. Его напряжение составляет 0,75 В. Этого достаточно для того, чтобы поддерживать клапан, подающий газ, в открытом состоянии. Если пламя пропадает или уменьшается длина термопары (электрода), прекращает вырабатываться и электрический ток. Напряжение в системе падает, клапан закрывается. Как результат – затухает и газовая горелка.

Система термометр плюс автоматический клапан подачи энергоносителя предотвращают перегрев теплоносителя в системе. Термометр измеряет температуру теплоносителя на выходе из котла. Как только она достигает верхнего, критического предела, передается сигнал клапану, он перекрывает подачу газа, котел прекращает работу. Как только температура теплоносителя опускается до нижнего предела, газоподающий клапан опять открывается и газовая горелка возобновляет свою работу.
