Тепловентиляторы в отоплении
Схема монтажа тепловентилятора: 1 – Подставка, 2 – Тепловентилятор, 3 – Шуруп, 4 – Шайба гроверная.
Помимо тепловых пушек, к воздушным нагревательным компонентам относятся тепловентиляторы. Они обладают гораздо меньшими габаритами, нежели тепловые пушки, но эффект от их работы практически тот же. Данное отличие становится весьма выигрышным для использования тепловентилятора в небольших помещениях, в которых не требуется поддерживать постоянную температуру.
Так, в частном доме данный агрегат является незаменимым тогда, когда основная отопительная система не справляется со своими прямыми обязанностями. И если вы вдруг утром проснетесь от слишком прохладного воздуха, то, включив тепловентилятор, сможете обеспечить комфортные условия за короткий промежуток времени. Еще одним преимуществом тепловентилятора является то, что он используется не только в качестве обогревателя, но вполне реально его эксплуатировать в течение всего года. Для того чтобы в жаркую погоду вы смогли обеспечить себе комфортные условия жизнедеятельности, достаточно будет просто отключить тепловой компонент и наслаждаться прохладными потоками воздуха в частном доме.
Такие агрегаты могут быть как стационарными, так и переносными. Поэтому не стоит переживать по поводу того, что он не сможет обеспечить вам должные условия во всех помещениях дома. Отличаются тепловентиляторы и топливом, на котором они работают. Наиболее распространенными видами таких тепловентиляторов являются электрические агрегаты. Помимо них здесь используются еще и тепловентиляторы, работающие на газе (в том числе и сжиженном), мазуте и керосине. Последние 2 варианта используются обычно на промышленных предприятиях, равно как и стационарные разновидности тепловентиляторов.
Электрические виды предпочтительны из-за того, что в процессе их использования вам не придется переживать по поводу неправильной работы или по поводу слишком высокого нагревательного коэффициента. В то время как в процессе работы масляных агрегатов происходит постоянное их отключение, которое необходимо для того, чтобы предотвратить их перегрев и возможное воспламенение.
Дата: 25 сентября 2020
Установка парового отопления: обзор процесса обустройства
В обзоре процесса обустройства парового отопления мы будем двигаться от простого к сложному. Поэтому первым будет рассмотрен вариант с замкнутой разводкой однотрубного типа, рассчитанной под естественную циркуляцию. А последним – разомкнутый вариант с двухтрубной разводкой, рассчитанный под принудительную циркуляцию теплоносителя. Итак, начнем.
Первая схема: разомкнутый однотрубный вариант
В этом случае печь для парового отопления нам не пригодится: ведь разомкнутый контур на самотеке функционирует лишь в том случае, если генератор пара располагается ниже батарей-конденсаторов.
То есть, монтаж системы начинается с установки особого твердотопливного или газового парогенератора, к выпускному патрубку которого монтируют тройник, для подключения манометра и первичного участка паропровода.
Первичный участок поднимают до уровня потолка и направляют вдоль периметра стен, под уклоном 1,5-2 сантиметра на погонный метр трубы к первой батарее. Причем ввод в батарею оформляют как вертикальный отвод, соединяемый с правым нижним штуцером радиатора.
Далее нужно соединить верхний левый штуцер первой батареи и правый верхний штуцер второго радиатора. С нижними входами проделывается та же операция. И подобным образом соединяют все батареи – от первой до последней. Причем каждая батарея должна располагаться немного ниже предыдущей, с учетом 2-сантиметрового уклона на каждый погонный метр соединяющего радиаторы трубопровода. Иначе никакого самотека не будет.
Конденсатопроводом, по сути, является нижняя ветвь, соединяющая соседние штуцеры радиаторов. Причем от последней батареи отходит отдельный конденсатопровод, подключаемый к баку-испарителю. Разумеется, последний участок должен монтироваться с тем же уклоном.
В итоге, если не учитывать небольшое затруднение с позиционированием парогенератора, а точнее бака-испарителя этого элемента, то данный способ разводки является самой доступной схемой монтажа парового отопления. Причем сборка компонентов осуществляется на резьбовые или обжимные муфты. А основным материалом для строительства паропровода и конденсатопровода является медная труба.
Вторая схема: замкнутый двухтрубный вариант
В этом случае можно использовать самый бюджетный вариант генератора – печь – для парового отопления дома вполне достаточно той энергии, которую выделяют горящие дрова, торф или уголь, а месторасположение бака-испарителя при разомкнутой разводке может быть любым.
Монтаж системы начинается аналогичным способом. То есть, к выпускному клапану бака-испарителя подсоединяют первый (вертикальный) участок паропровода, переходящий в горизонталь, которую прокладывают под самым потолком вдоль всего периметра жилища.
Батареи- конденсаторы монтируют в нужных местах, соединяя их с горизонтальным участком паропровода вертикальными отводами.
На уровне пола монтируют горизонтальный конденсатопровод, в который отводят сгустившийся пар, собранный из батарей по небольшим вертикальным отводам, соединенным с нижними патрубками.
Конденсатопровод соединяется с накопительным баком открытого или закрытого типа. Причем закрытый бак позволяет усилить давление в системе до 5-7 атмосфер, что, разумеется, сказывается на результативности процесса теплообмена между испарителем и конденсаторами.
От накопительного бака к испарителю идет обычный водопровод с очень горячей водой. И циркуляционный насос принято монтировать именно на этом участке.
В итоге, по степени сложности данная схема не превосходит однотрубную разводку. Правда, двухтрубный вариант с его расширительными баками, циркуляционными насосами и двумя ветками разводки (паропроводом и конденсатопроводом) требует больших усилий на этапе сборки. Но все затраченные усилия компенсируются возросшей эффективностью системы отопления. При этом технология сборки разводки и основной тип трубного погонажа аналогичны однотрубной системе.
Существует много способов обогреть свое жилище. Можно использовать русскую печь и камин, солнечные коллекторы, пар и нагретую воду. Но те, кто решил жить в частном доме постоянно, часто выбирают водяную или паровую системы отопления. И этому есть разумное объяснение.
При отоплении помещений с помощью воды и пара происходит более сильный и равномерный прогрев воздуха, а также стен и пола. Кроме того, на столь широком распространении этих видов систем отопления сказываются особенности нашего сурового климата, а также доступные (например, по сравнению со странами-членами Евросоюза) рядовому гражданину цены на газ и электричество — основные ресурсы, используемые для нагрева воды.
Виды угля для отопления
Антрацит по праву считают лучшим углём для отопления
Поступающий в продажу уголь для отопления делится на следующие категории с буквенными обозначениями:
- антрацит (А);
- длиннопламенный (Д);
- длиннопламенные газовый (ДГ).
Классификация по размеру кусков сортированного угля:
- К — крупный «кулак» — 50-100 мм
- О — средний «орех» — 25-50 мм
- С — мелкий «семечко» — 10-25 мм
Все виды угля для отопления отличаются разной степенью теплоотдачи, и в ходе сгорания образуют неодинаковое количество побочных продуктов. В частности, сжигание газового угля и длиннопламенного сопровождается большим выделением печного газа и дыма. Антрацит, напротив, содержит более значительный процент углерода, горит почти без дыма, и после его сгорания остается мало золы и шлака.
Какой из сортов данного топлива лучше? Сколько понадобится угля для отопления дома, чтобы хватило до весны? Среди потребителей, использующих отопление углём отзывы подтверждают мнение, что лучшим углем считается антрацит «орешек». На отопительный сезон его нужно гораздо меньше по массе, чем других сортов. Поэтому и стоимость антрацита вдвое выше, чем длиннопламенного.
Следует упомянуть, что расфасованный в мешки сортовой уголь стоит дороже, чем тот, который продается «навалом». Разница в том, что в фасованном угле отсутствует пыль, которая мешает нормальному горению. Кроме того, при продаже угля в мешках можно более точно проконтролировать его реальный вес.
Тестовый запуск системы отопления частного дома
После того, как система отопления в доме смонтирована она
тестируется. Для этого нужно заполнить трубы теплоносителем и создать
необходимое давление. Далее, проверить места соединения труб, примыкания труб к
радиаторам. При обнаружении дефектов нужно их устранить и произвести повторное
тестирование.
Заключение
Таким образом, устройство системы отопления в частном доме
процесс сложный, длительный и требующий определенных знаний. Плюс, стоимость
комплектующих и монтажных работ будут далеко не дешевыми. Кроме того, не стоит
забывать о том, что каждый шаг, каждое решение согласуется с разрешительными
органами. Только после согласования с ними и проведения тестового запуска
системы можно с уверенностью говорить, что система отопления установлена
правильно и обеспечит эффективное, а главное безопасное ее использование.
Проектирование системы парового отопления
Даже для небольшого помещения лучше всего составить проект. Система, сделанная на “авось” с большой долей вероятности вскоре потребует переделки, а составленная на бумаге схема позволит сразу же выявить слабые места и исправить их.
Например, для того, чтобы создать систему с естественной циркуляцией теплоносителя, теплообменник, а соответственно, и нагревательный прибор, следует расположить в самой нижней точке дома.
Паропровод и конденсатопровод систем отопления с естественным типом движения теплоносителя устраивают с уклоном в сторону его движения (+)
Это значит, что печь или котел должны стоять ниже всех радиаторов, а также труб, которые стоят не вертикально, а горизонтально или под углом к вертикали.
Если разместить нагревательный прибор таким образом не получается (в доме отсутствует подвал, подвал использован для других целей и т.п.), следует отдать предпочтение отоплению с принудительной циркуляцией.
На схеме изображена система отопления с принудительной циркуляцией. Для ее монтажа понадобится циркуляционный насос и накопительный бак
Поэтому в схему парового отопления необходимо включить насос, который будет нагнетать воду в теплообменник. Важный момент в проектировании отопительной системы – порядок подключения радиаторов. Последовательное подключение или так называемая однотрубная система предполагает соединение всех радиаторов по порядку.
В результате теплоноситель будет последовательно перемещаться по системе, постепенно остывая. Это экономичный вариант подключения, который и установить проще, и по стоимости выйдет дешевле.
Но равномерность прогрева при таком способе пострадает, поскольку первый радиатор будет самым горячим, а в последний теплоноситель поступит в уже наполовину остывшем состоянии.
Однотрубное подключение радиаторов, как видно из этой схемы, предполагает последовательный монтаж. На последний радиатор теплоноситель поступает уже остывшим
Однотрубное решение может быть приемлемым только при подключении парового отопления на даче или в небольшом доме, на площади менее 80 кв. м. А для просторного коттеджа или двухэтажного строения больше подойдет двухтрубная система, при которой радиаторы подключают параллельно.
Схема с одной трубой обеспечивает одновременное, а не последовательное поступление теплоносителя в каждый радиатор, и прогрев помещений осуществляется более равномерно. Но при двухтрубном контуре к каждому радиатору придется подвести две трубы: прямую и “обратку”.
Такая система сложнее в реализации, да и обойдется это немного дороже, чем при установке однотрубной системы. Впрочем, подавляющее большинство систем водяного отопления выполнено по двухтрубной схеме, несмотря на сложности, и функционирует вполне успешно.
На этой схеме показана двухтрубная система монтажа радиаторов парового отопления. Каждый радиатор подключается к общему стояку и имеет обратную трубу, что обеспечивает равномерное распределение теплоносителя
Если в качестве источника тепла предполагается использовать дровяную печь, то следует сразу же просчитать и спроектировать специальный теплообменник. Он выглядит как змеевик, сваренный из металлических труб. Этот элемент встраивается прямо в конструкцию печи, а не устанавливается отдельно.
Поэтому проект новой печи также следует продумать на этапе проектирования. Можно использовать и уже имеющуюся печь, но ее придется частично разобрать, чтобы вмонтировать теплообменник внутрь.
Для получения 9 кВт тепла необходим теплообменник с площадью поверхности около одного квадратного метра. Чем больше отапливаемая площадь, тем больше должны быть размеры теплообменника.
Если отапливать помещение предполагается с помощью котла, то все немного проще: его нужно купить и установить. Обычно для парового отопления в доме рекомендуется брать водотрубную модель котла, как наиболее эффективную.
Хотя жаротрубные, дымогарные или комбинированные дымогарно-жаротрубные модели также могут стать вполне приемлемым вариантом.
Иногда для организации парового отопления используют самодельный котел, в котором сжигают отработанное машинное масло. Но этот вариант считается подходящим для использования в подсобных помещениях, например, в гараже. Для жилого дома такой вариант не слишком хорош.
Виды систем отопления
Автономное отопление в частном доме имеет широкий ассортимент систем. Если комбинированную систему соорудить не является возможным, то обсуждение каждой отдельно позволит безошибочно подобрать оптимальный вариант.
Водяное
Наиболее популярный вид для частного дома. Водяное отопление выигрывает у других за счет большой разнообразности: схемы, котлы, батареи – все это имеет несколько вариаций. Также отличается надежностью и легкостью в использовании. Дорогая сборка отплатит в будущем дешевыми затратами в эксплуатации. Обогрев хоть и медленный, но теплоноситель всегда будет заполнен жидкостью. А непростой процесс установки забудется последующей экономией и бесшумной работой.

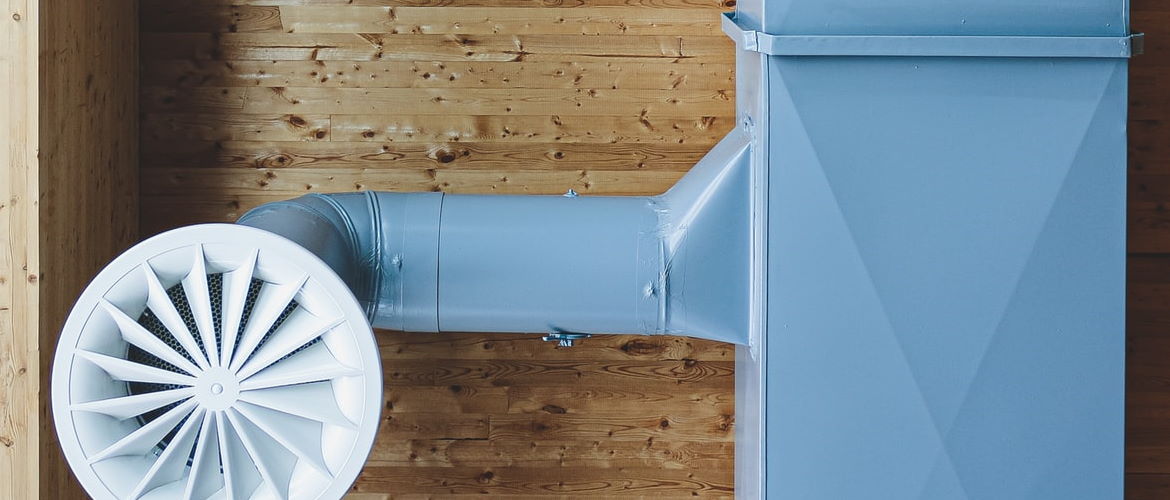

Воздушное
Эта отопительная система имеет три пути нагревания воздуха: газом, электричеством или водой. Воздуховоды смешивают прохладный воздух дома вместе с уличным, фильтр его чистит, и дальше за работу принимается воздухонагреватель.
Из плюсов можно выделить возможность контролировать как температуру, так и вентиляцию, что означает экономичность. Также поступает исключительно отфильтрованный воздух, а летом вовсе можно оформить превращение в кондиционер. Все это закрепляется долговечностью и легкой заменой деталей.
Из минусов существуют только большой размер всей системы, что приводит к обязательному проектированию конструкции на раннем этапе строительства частного дома.
Паровое
Все еще используемый выбор, но только с различными комбинациями топлива (газ, электричество, уголь и даже дрова), так как это гораздо дешевле. Паровой котел и трубы обеспечивают цикличную подачу тепла. При этом, качество работы будет исходить от выбранной модели этого котла. Главными достоинствами являются быстрота и экологичность обогрева и теплоотдачи.
Недостатков будет побольше. Теплоноситель постоянно подвергается высоким температурам. В совокупности с взрывоопасностью таких котлов это требует непрерывных проверок системы и документы, позволяющие владеть ею. Шум во время работы, а также тяжелая и дорогая установка служат добивающими факторами, почему данный вариант не является оптимальным для дома.
Печное
Это, по сути, печи и камины. Разумеется, подойдут разве что как временный вариант или дополнение к основной системе обогрева. Невозможность равномерно распределять тепло по всей площади делает их лишь предметом декора для больших домов. Дачи – главное место использования печного отопления.
Проблема использование печного отопления так же заключается в скоплении сажи в трубе, из-за больших ее объемов она загорается и может привести к возгоранию дома. Подробнее можно узнать в статье — как прочистить дымоход от сажи.
Газовое
Если по разным причинам в доме отсутствует газ, то приходится прибегать к данной системе отопления. Для этого понадобится газгольдер и пропан-бутан, который будет заливаться в эту емкость.
Достоинств не так много, но они вполне значительны. Во-первых, предоставляет абсолютную автономию. Оборудование имеет хорошие эксплуатационные характеристики. А тепло является абсолютно экологичным.
Недостатки уже знакомые: сложный монтаж и последующая заправка газгольдера, необходимость специальных документов и высокая стоимость. Если рядом проходит газовая магистраль, но газ все равно не подключен, топливо потребуется содержать в особых установках. Для кого-то проблемой могут стать и регулярные визиты сервисных служб.
Солнечное
Солнечные батареи — наиболее экологичная система отопления. Основным источником тепла может служить исключительно в местах, где круглый год лето (но отопление там вовсе не нужно). В остальных случаях не более чем дополнение к основному варианту.
Из плюсов – легкая и длительная эксплуатация, ненадобность топлива, отличное сочетание с теплым полом. Да и монтаж особых проблем не создаст.
А вот провести корректный расчет для последующей установки – задача непростая. Еще и кровля должна быть под углом 30 градусов. Выполнять это самостоятельно не рекомендуется.
Электрическое
Для отопления электричеством должна быть веская причина: нет альтернативы либо есть финансовые возможности. Это связано с высокой ценой энергоносителей, которыми являются теплые полы, специальные камины, инфракрасные нагреватели и конвекторы.
Если сами электро носители дорогие, то вот их установка и ремонт обойдется вполне дешево. Еще одним плюсом является экология и возможное получение горячей воды. Бонусом идет возможное перемещение оборудования при необходимости.
Необходимость в многофазовых распределителях и большой мощности служат главными недостатками электро отопления. А проблема в подаче электричества приведет к неполадкам всей схемы.
Системы отопления, применяемые в современных условиях
Отказ от использования электрических отопительных систем очевиден, ведь это самый дорогой вид энергии. Эффективность электрических нагревательных приборов остается низкой при высоком расходе мощности, а в частных домах теплопотери всегда выше, чем в многоквартирных. Кроме этих условий приходится учитывать необходимость устройства специального помещения котельной, его и другие проблемы.

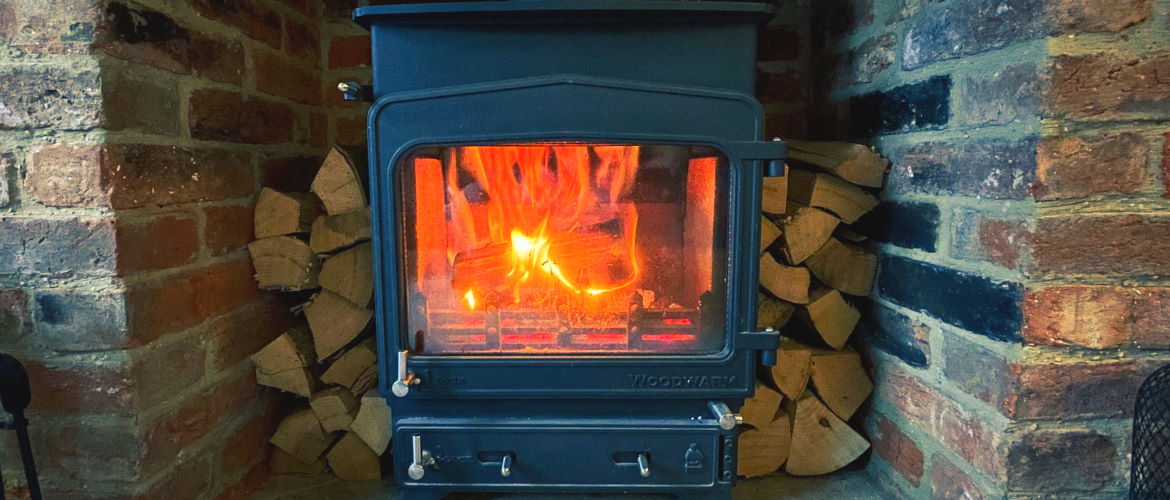

Печное отопление
По понятным историческим причинам самым популярным методом отопления помещений является печное. Классический вариант предполагает, что каменная печь, установленная в специально отведенном месте, нагревает помещение или группу помещений. Источник тепла в данном случае — сгорающее твердое топливо, которое нагревает каменную конструкцию. Имея высокую инерционность, то есть надолго сохраняя в себе тепло, такая печь постепенно на протяжении нескольких часов согревает помещение.
Эффективность таких печей зависит от нескольких факторов:
Строительство печей — сложный технологический процесс, простому обывателю не под силу, поэтому обязательно нужно привлечь опытного мастера, хотя бы в качестве консультанта.
Водяное отопление с возведением печи
Печь может быть самостоятельным источником тепла, но может служить нагревателем в системе водяного отопления. В больших домах или двухэтажных коттеджах такой вариант невозможен без использования водяного насоса, который работает от электричества и гоняет воду по системе. Если протяженность труб небольшая, а радиаторы имеют сечение труб от 32 мм и выше, то возможно устроить без газа и электричества с естественной циркуляцией.
Принцип работы такой системы отопления известен многим сельским жителям. Внутри печи в зоне, близкой к горящему топливу, монтируется сваренный из толстостенных металлических труб коллектор, в котором происходит нагревание воды. По закону физики горячая вода поднимается наверх, по специально оборудованной трубе. Далее она попадает в трубопровод отопления, который расположен с небольшим уклоном, который сохраняется на всем его протяжении. По тем же физическим законам жидкость течет вниз, проходит по всей системе, отдает тепло, в конце концов, попадая обратно в коллектор внутри печи, где круг возобновляется.
Монтаж такой системы требует точного расчета угла наклона труб, наличия расширительного бачка. Температуру такого отопления можно регулировать при помощи вентилей, которые уменьшают количество горячей воды, подаваемой в систему. В некоторых случаях возможно устройство двух и более контуров отопления.
Каминное отопление
Камины являются скорее стильным дополнением интерьера, чем эффективным источником тепла. Для того чтобы камин мог обогреть хотя бы комнату, в его конструкцию нужно внести серьезные изменения, превратить его в классическую печь, лишь внешне напоминающую камин. В таком псевдокамине сохраняют полку, а пламя закрывают дверцей из огнеупорного стекла.
Альтернативные источники
Отопление частного деревянного дома без газа и электричества при помощи экзотических источников вроде солнечных батарей, геотермального тепла очень интересует продвинутых хозяев. В том и другом случае требуются определенные климатические условия. Геотермальные источники есть в очень небольшом количестве мест на планете, обычно они присутствуют в сейсмически активных зонах. Для жителей 99% территории России такой вид отопления недоступен.

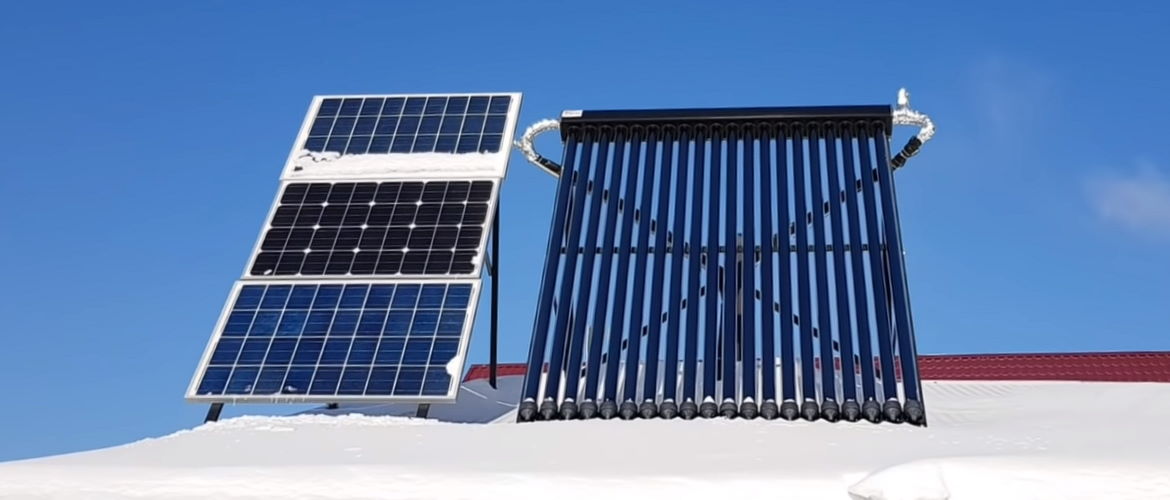

Солнечные батареи монтируют на крыше, так как для эффективной работы нужна большая площадь. Известно, что зимой выпадает снег, который придется чистить по несколько раз в день. Кроме того, во многих регионах зимой световой день настолько короток, что накопить нужный заряд просто невозможно.
Электричество достойная замена газу ввиду его отсутствия
Экономное, эффективное отопление частного дома, дачи без газа в большей степени должно быть ориентировано на сохранении привычных бытовых условий. Уровень комфорта определяет выбор альтернативного способа отопления, к тому же сегодня технологии дают широкие возможности для маневра. Добиться экономии газа в холодное время года позволит наличие электричества. Недаром многие владельцы дачных домов и загородных коттеджей, ввиду отсутствия технических возможностей подключения к газовой магистрали, отдают предпочтение электрическим системам отопления.
В сравнении с другими устройствами обогрева, электронагревательные приборы имеют практически 100% КПД. Котел, работающий на электричестве прост в обслуживании, недорогой. Отпадает в данном случае необходимость оборудования вытяжки и дымохода.
Электроэнергия на сегодняшний день остается самой доступной альтернативой газовому отоплению, если брать во внимание эффективность и удобство обслуживания
Помимо установки в доме электрического котла для водяной системы отопления, активно используются для обогрева жилых строений небольшой площади конвекторы, тепловые пушки и инфракрасные излучатели. Модным явлением сегодня становится оборудование теплых полов в частном доме. Технология достаточно новая, однако, уже успевшая доказать свою эффективность. Разнообразие предлагаемых источников тепла дают вам возможность сделать выбор, чем лучше отапливать дом.
В том случае, если теплый пол для вас является основным источником обогрева жилых помещений, мощность оборудования должна составлять 150-180 Вт на один м 2 жилой площади. Теплые полы должны иметь площадь не менее 70-80% от общей площади самого здания. В противном случае ожидаемый отопительный эффект будет мизерным.
При отоплении частного дома другими способами, можно добиться еще более высоких экономических показателей. Без газа экономный и бесперебойный источник тепловой энергии на своем участке можно получить, используя тепловой насос. Принцип работы оборудования построен на разнице температур, в глубине грунта и на поверхности. С помощью теплового насоса, который правда стоит немалые деньги, можно обеспечить себя практически вечным источником тепла в загородном доме. Эффективность данной системы подтверждается нехитрыми расчетами. Показателем успешной работы теплового насоса является коэффициент преобразования теплоты (СОР).
К примеру. При потреблении тепловым насосом 1 кВт электроэнергии, необходимой для обеспечения работы всей системы (Ртн), коэффициент преобразования теплоты (СОР) составляет 3.0, а значит:
Ртн х СОР = 3 кВт Рп энергии на выходе. Экономия и эффективность данного метода отопления более чем очевидна.
Однозначного ответа на вопрос, выгоднее отапливать частный дом газом или другими видами топлива, не существует. В каждом отдельном случае играет роль наличие самых разных факторов, среди которых не последнее место занимают экономические и технические возможности потребителя.
Взамен газа при отоплении можно использовать практически любое топливо. Другое дело, насколько вы сможете полноценно отопить собственный дом в холодное время, создать для себя комфортные условия проживания. Столкнувшись с подобной ситуацией — выбор за вами. Как сэкономить, сделать свои расходы на отопление оптимальными зависит от вас, от вашего отношения к самому факту экономии энергоносителей и технических возможностей.
