Какие кронштейны для радиаторов отопления лучше использовать

Оптимальный выбор

Выбор подходящих креплений несложен и под силу каждому.

​

Однако стоит помнить, что от правильного выбора крепёжных элементов зависит эффективность работы и безопасность эксплуатации отопительного оборудования.

Для минимизации возможных рисков воспользуйтесь услугами квалифицированных специалистов, способных подобрать подходящие крепления и выполнить монтажные работы с учётом всех нюансов, порой неочевидных для непрофессионалов.

Порядок установки радиаторов не зависит от их типа: правила остаются такими же, изменяется только крепеж. Если предполагается установка под окно, необходимо соблюдать следующие расстояния: от пола должно быть не менее 80-120 мм, до подоконника не мене 60-100 мм, до стены — 30-50 мм. Необходимо также определиться с количеством и местом расположения крепежа.

Количество кронштейнов (крюков) на одну батарею зависит от ее длины. Если секций немного — до 8-10 штук, то вверху требуется два держателя, и внизу еще как минимум один. Если секций больше 10, устанавливают сверху три опоры, а снизу две. Для каждых следующих пяти-семи секций чугунных радиаторов и десяти трубчатых и алюминиевых, количество крепежа увеличивается: добавляется один держатель сверху и один снизу.

Способы использования разного рода крепежа для секционных радиаторов

Как повесить радиатор отопления на кронштейны

Практически любой радиатор вывешивается на кронштейны следующим образом:

1. Высверливаются отверстия в за ранее размеченных местах, в них забиваются дюбеля и прикручиваются кронштейны (при закручивании штыревых кронштейнов, глубина закручивания определяется требованиями к зазору между радиатором и стеной). Крюки должны попасть на места соединения секций.
2. Аналогично фиксируются нижние кронштейны.
3. После установки батареи на кронштейны, нажатием проверяется надежность установки и точность по уровню.
4. В случае применения напольных опор подгоняют их по высоте и закрепляют.

Алгоритм установки любых радиаторов один и тот же: качественная разметка, установка кронштейнов, вывешивание батарей, проверка по уровню, закрепление по месту, подключение трубопровода, систем управления и контроля. Нюансы по конкретной модели прибора отопления и используемых креплений отражены в сопроводительной документации, а общестроительные работы одни и те же.

Радиаторы отопления

Этапы работы

Если вы решили проделать работу по установке батарей самостоятельно, вам нужно знать, какие этапы включает в себя этот процесс.

Инструкция проведения таких работ разделяет ее на:

1. Подготовку материалов и оборудования.
2. Расчет местоположения.
3. Установку кронштейнов.
4. Производство собственно монтажа.
5. Опайку или герметизацию места стыка.
6. Проверку системы.

Подготовительный этап

Данные операции не рекомендуют производить зимой, особенно при больших морозах – это небезопасно. Даже если вы решили производить все работы самостоятельно, то все равно вам придется вызвать сантехника из ЖЕКа для того, чтобы он отключил вашу квартиру от общего стояка. При подготовке к монтажу системы вам нужно приобрести или найти следующие инструменты и дополнительные материалы, такие как:

• Ключи.
• Пакля.
• Вентили.
• Сгоны.
• Муфты.
• Переходники.
• Кронштейны.
• Втулки.
• Ниппели.
• Уголки.

Если вы все-таки выбрали, например, чугунные батареи, вам наверняка придется докупить еще и краны Маевского и установить их своими руками. В биметаллических и алюминиевых секциях они уже встроены. Это приспособление позволяет стравливать лишний воздух из системы и сохранять ее функциональность, препятствуя завоздушиванию.

Определение местоположения радиаторов

Перед тем, как закрепить батарею отопления, необходимо определиться с ее точным расположением. При этом должны быть соблюдены следующие требования:

• расстояние от верхней поверхности радиатора до подоконника должно составлять не менее 5-10 см;
• расстояние от нижней поверхности радиатора до пола должно быть не менее 6-10 см;
• расстояние от задней поверхности радиатора до стены должно быть в пределах 3-5 см;
• рекомендуется предусмотреть уклон подводящей трубы в сторону радиатора. Величина уклона 0,5 см на 1 метр трубы.

Разметка и монтаж радиатора

Определившись с местом размещения батареи, необходимо выполнить разметку под кронштейны. Для разметки необходимо выполнить следующие действия:

1. Необходимо начертить вертикальную линию, которая отмечает центр радиатора. Длина линии должна быть не меньше высоты отопительного прибора.
2. Измеряется расстояние от промежутка первой и второй секции до промежутка последней и предпоследней секции.
3. Прочерчивается горизонтальная линия, отмечающая ось верхнего коллектора батареи. При этом должны быть учтены требования по минимальным расстояниям до подоконника и пола. Длина линии — не меньше измеренного в п.2 расстояния.
4. От точки пересечения вертикальной линии центра радиатора и оси верхнего коллектора вправо и влево откладывается по горизонтали половина расстояния, измеренного в п.2. В результате получаем 2 точки для установки верхних кронштейнов.
5. От точки пересечения вертикальной линии центра и оси верхнего коллектора по вертикали вниз откладывается длина, соответствующая межосевому расстоянию радиатора.
6. От точки, полученной в п.5, вправо и влево откладывается половина расстояния, измеренного в п.2. Полученные точки будут местами установки нижних кронштейнов.

Такая разметка применяется для алюминиевых радиаторов не более 12 секций, биметаллических и чугунных радиаторов не более 10 секций. При большем количестве секций устанавливаются дополнительные кронштейны в центральных точках на оси верхнего и нижнего коллектора.

После выполнения разметки остается только прикрепить радиатор. Для этого в отмеченных точках на соответствующую глубину пробуриваются отверстия, в которые вставляются дюбели. В дюбели вкручиваются кронштейны с резьбой, или забиваются кронштейны с гладким стержнем. На установленные кронштейны навешивается радиатор. При необходимости можно немного подогнуть крюки, чтобы отрегулировать его положение. После установки батареи выполняется ее подключение к подающей и обратной трубе.

В каких случаях крепежные элементы лучше подобрать индивидуально

Прежде всего, выбор креплений зависит от веса радиаторов, материала стен и их состояния. Если первое учитывается при проектировании стандартных креплений, то произвести универсальные элементы, подходящие под любой материал стен (особенно если это старая стена в плохом состоянии), на сегодня невозможно.

При реставрационных работах, стремление сохранить историческую достоверность и применить современные технологии обогрева помещений заставляют реставраторов заниматься подбором для радиаторов нужных креплений. Это же касается ремонта старого дома и общественного здания, где ветхие деревянные стены и полы сомнительного качества вынуждают комбинировать стандартные крепления для надежной фиксации системы отопления. При проектировании и строительстве современных зданий, где дизайнерские идеи вступают в конфликт с инженерной прагматичностью, ограниченной нормами ГОСТ и СНиП, приходится искать компромисс.

Теплоотдача радиаторов отопления: сравнение и способы расчета

Виды радиаторов

Российские и зарубежные производители отопительного оборудования предлагают большой выбор приборов, различных по мощности и дизайну. Современные радиаторы изготавливаются в виде секционных или панельных конвекторов, которые вешаются на стену, встраиваются в полы или устанавливаются на стойки или ножки.

Чугунные радиаторы

Это классика водяного отопления, прошедшая проверку временем. Основные достоинства конструкций из чугуна — высокая коррозионная стойкость, долговечность и нетребовательность к качеству теплоносителя. До сих пор в некоторых квартирах и домах можно встретить массивные батареи, установленные 40 и более лет назад. Чугун обладает высокой тепловой инерцией — долго нагревается и медленно остывает, что сглаживает температурные колебания в помещении. Но и регулировать температуру за счет этого гораздо сложнее в отличие от стальных или алюминиевых батарей.

Чугунные радиаторы достаточно тяжелые. Стены не каждого дома справятся с такой нагрузкой. Обогреватели собираются из секций посредством резьбовых ниппелей, которые со временем могут разрушаться. Для устранения протечек конструкцию нужно снимать, разбирать и ремонтировать, что довольно трудоемко и физически нелегко.

Помимо отечественных радиаторов в продаже можно встретить итальянские, турецкие, немецкие или чешские. Модели интересны по дизайну, но достаточно дороги. Некоторые производители предусматривают окраску батарей в любой цвет по желанию заказчика.

Крепления для стальных радиаторов

Стальные батареи выпускаются в нескольких вариантах конфигурации – они могут быть трубчатыми или панельными. В связи с этим, держатель для радиатора отопления нужно подбирать индивидуально, исходя из типа фиксации.

Для крепления на стену панельных отопительных батарей производятся специальные кронштейны, которые выглядят как металлические уголки. Одно крыло настенного кронштейна для радиатора отопления закрепляется на стене при помощи анкеров, а другое – оборудовано особыми крючками для навешивания батареи. На самом радиаторе панельного типа предусмотрены скобы, которыми он крепится на крюках.

Некоторые модели стальных панельных радиаторов не содержат крепежных скоб, поэтому их монтаж производится на вертикальных планках с фиксаторами. Поскольку вес у таких батарей невелик, данный тип крепления вполне приемлем.

Трубчатые стальные радиаторы крепятся немного по-другому. Благодаря малой массе конструкции, для ее фиксации достаточно всего 2 верхних опор. В нижней части радиатора устанавливают пластиковые клипсы, которые упирают в стену, чтобы удерживать батарею в вертикальном положении.

Расчёт необходимого количества кронштейнов

Как правило, самостоятельный расчёт не требуется, поскольку данная информация содержится в технической документации к радиатору. А также там приведены рекомендации в части использования кронштейнов тех или иных моделей.

Расчёт для крепления на стену:

• Для чугунных батарей, где количество секций от 2 до 9 требуется 3 штуки, два из которых держат батарею сверху, один — снизу. В случае если количество секций больше, кронштейны добавляются из среднего расчёта: 1 крепёж на 3 секции.
• Для алюминиевых батарей с количеством секций от 2 до 12 также требуется 3 кронштейна: сверху и снизу — 2 и 1 соответственно. Дополнительные держатели добавляются из среднего расчёта: 1 крепёж на 4—5 секций.

Для биметаллических радиаторов количество крепежей аналогично алюминиевым если секций меньше десяти. Дополнительные держатели добавляются из расчёта: 1 крепёж на 4—5 секций.

Количество стоек для установки на пол подбирается из расчёта: 2 держателя на батарею с количеством секций до 10. На каждые 4 последующие секции добавляется 1 крепёж.

Разметка и монтаж

Для размещения батарей отопления оптимальными считаются участки, расположенные непосредственно под окнами.

Для эффективной работы важны следующие параметры:

• расстояние от нижней грани батареи до пола — от 80 до 120 мм;
• расстояние от верхней грани до подоконника — от 60 до 100 мм;
• расстояние от стены до корпуса радиатора — от 30 до 50 мм.

Настенное крепление

Не зависит от типа, но важна совместимость кронштейнов с устанавливаемой батареей. Разметка начинается с определения вертикальной линии, разделяющей оконный проём пополам, после чего данная линия отмечается на стене под окном.

Дальнейшая разметка зависит от разводки отопительного контура:

• Если в помещении разводка нижнего типа — на стене горизонтальной линией, параллельной полу, отмечается верхняя грань радиатора.
• Если разводка боковая — горизонтальная линия идёт в соответствии с осью подающей трубы.

Затем производится замер расстояний между точками крепежа на радиаторе и получившиеся отрезки проецируются на ранее прочерченные линии горизонтали и вертикали.

Начальные и конечные точки отрезков определяют места крепления фиксаторов к стене.

После в них при помощи перфоратора высверливаются отверстия, в которые устанавливаются дюбели и вкручиваются сами кронштейны. При правильном выполнении процедуры, трубы подачи и обратки будут чётко совпадать с соответствующими штуцерами на корпусе батареи. После навешивания проверьте надёжность крепления и удостоверьтесь в отсутствии люфтов.

Напольное крепление

Процедура напольного монтажа во многом схожа с настенной установкой и включает в себя следующие этапы:

1. Определение вертикальной линии, разделяющей окно пополам и проецирование её на пол.
2. Замер расстояния между точками крепежа на радиаторе и проецирование получившегося отрезка (или нескольких, если используется больше двух кронштейнов) на оси труб разводки с учётом ранее прочерченной линии. По аналогии с настенным креплением, начальная и конечная точки получившегося отрезка — места крепления кронштейнов к полу.
3. Сверление отверстий, установка и фиксация держателей.
4. Установка и последующая проверка радиатора на устойчивость.

Расчет необходимого количества крепежных элементов

Минимальное количество креплений радиатора не может быть меньше двух сверху. Подвешенный на одном кронштейне прибор неизбежно будет создавать напряжение в местах соединения с трубами системы отопления, которое приведет к аварийной ситуации. Минимально необходимый набор – два крепления сверху и одно снизу. При установке на стену, нижний элемент больше необходим для поддержания вертикали радиатора.

Общее количество кронштейнов можно определить по нормативу: 1 кронштейн на 1 м2 площади батареи. Но существуют рекомендации СНиП 3.05.01-85. Для чугунных батарей (тогда других не было) на 6-8 секций минимальный набор креплений: 2 вверху и 1 внизу. Далее на каждые 5-7 секций добавляется по 1 кронштейну. Напольные стойки подбирают аналогично, сначала 6-8 чугунных секций устанавливают на 2 опоры, затем добавляют еще по 1 штуке через каждые 5-7 элементов.

Что касается легких батарей, минимальный набор используется на первых 10 секций, затем добавляется по 1 креплению через каждые 10 элементов радиатора.

Как грамотно выбрать стальные радиаторы отопления

Электрика

Аккумулятор, Клемма, Генератор, Ремень генератора, Натяжитель ремня генератора, Щетки генератора, Диодный мост, Ролик ремня генератора, Обгонная муфта, Комплект ремня генератора, Шкив генератора, Муфта генератора, Подшипник генератора, Стартер, Бендикс, Втягивающее реле, Щетки стартера, Подшипник стартера, Блок управления, Блок комфорта, Блок предохранителей, Подрулевой переключатель, Темпомат, Датчики, Датчик давления масла, Датчик заслонки, Датчик инжектора, Датчик уровня масла, Датчик давления воздуха, Датчик температуры двигателя, Датчик распредвала, Датчик температуры воздуха, Датчик сигнала, Парктроник, Датчик коленвала, Датчик вентилятора, Датчик давления в шинах, Датчик давления топлива, Датчик детонации, Датчик ДМРВ, Датчик дождя, Датчик холла, Датчик холостого хода, Реле, Реле поворотника, Реле сигнала, Реле стеклоочистителя, Кнопки, Звуковой сигнал, Антена, Жгут проводов

Правила монтирования держателя

Идеальным размещением отопительного прибора считается по центру оконного проёма. Для эффективного отопления комнаты держатели монтируются на определенном расстоянии:

• порядка 100-150 мм от пола;
• 40-50 мм от стены;
• не менее 90-120 мм до подоконника.

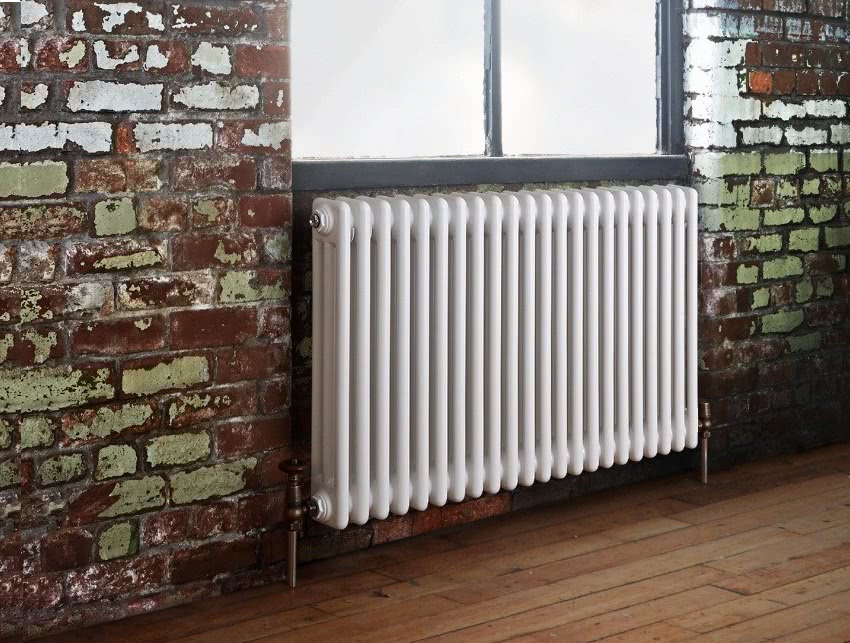

Чаще всего радиаторы размещают под окнами

Для удачной разметки необходимо определить середину оконного проема и уровнем отметить это место. Далее расчеты зависят от разводки:

• в случае с нижней разводкой размечается горизонталь, параллельная поверхности пола;
• при боковом подключении расчет ведется исходя из положения верхней подводящей трубы – горизонталь отмечается параллельно оси подводящей трубы.

На отмеченные горизонтали переносится расстояние между точками держателя, для большей точности можно приложить кронштейн непосредственно к поверхности для монтажа. По окончании монтажных работ надежность крепления системы проверяется легким нажимом сверху вниз. Выделяют три основных вида подключения радиаторов:

• боковое одностороннее – самый распространенный вариант. Подводящая труба подсоединяется к верхнему патрубку, отводящая, соответственно, к нижнему;
• нижнее. Применяется, если отопительная система спрятана в пол;
• диагональное. Лучший вариант для длинных радиаторов. Питающую трубу соединяют с верхним патрубком с одной стороны, а отводящую подводят к нижнему с другой стороны.

Кронштейн нерегулируемого типа

Способы крепления алюминиевых и биметаллических радиаторов

Используются очень похожие по форме изделия. Только изготавливается они из более тонкого металла. Вообще, кронштейны для секционных радиаторов любого типа очень похожи. Есть универсальные угловые кронштейны для алюминиевых и биметаллических радиаторов. Они сверху и снизу имеют выемку под коллектор, потому могут крепиться как справа, так и слева.

Специальные угловые кронштейны для легких секционных радиаторов

Напольных алюминиевых и биметаллических радиаторов нет. Зато есть стойки, которые любой из них позволяют установить на полу. В этом случае сначала фиксируется на полу стойка, а после этого на ней устанавливают и закрепляют отопительный прибор.

Напольное крепление алюминиевых радиаторов выручает, если стены не выдержат даже столь малый вес (если они из гипсокартона или газобетона, других подобных материалов).

Закрепить на таких стойках можно любой секционный радиатор

Не удастся повесить ничего и на модную ныне стену из стекла

Но тогда нужно обращать внимание и на то, как выглядит вся конструкция с обратной стороны. В этом случае для отопления целесообразнее использовать встраиваемые в пол конвекторы, напольные модели трубчатых радиаторов (одновременно могут служить ограждением), чугунные ретро-радиаторы

https://youtube.com/watch?v=Uzbloj4ImmQ

Крепление на стену

Настенный способ крепления батарей наиболее распространен при монтаже отопительных систем. Подбор крепежей осуществляется с учётом массы батареи и материала из которого она изготовлена.

Крепежи для чугунных батарей

Эти фиксаторы отличаются массивностью и повышенной прочностью. Как правило, в прайс-листах они имеют пометку «усиленный».

Фото 1. Кронштейны для чугунных радиаторов отопления. Изделия отличаются высокой прочностью.

Для настенного крепления чугунных радиаторов используют следующие разновидности крепёжных элементов:

• Нерегулируемые литые чугунные крепления.
• Регулируемые, выполненные из стали. Они позволяют изменять расстояние между стеной и радиатором, что даёт возможность производить корректировку по высоте и горизонтали.

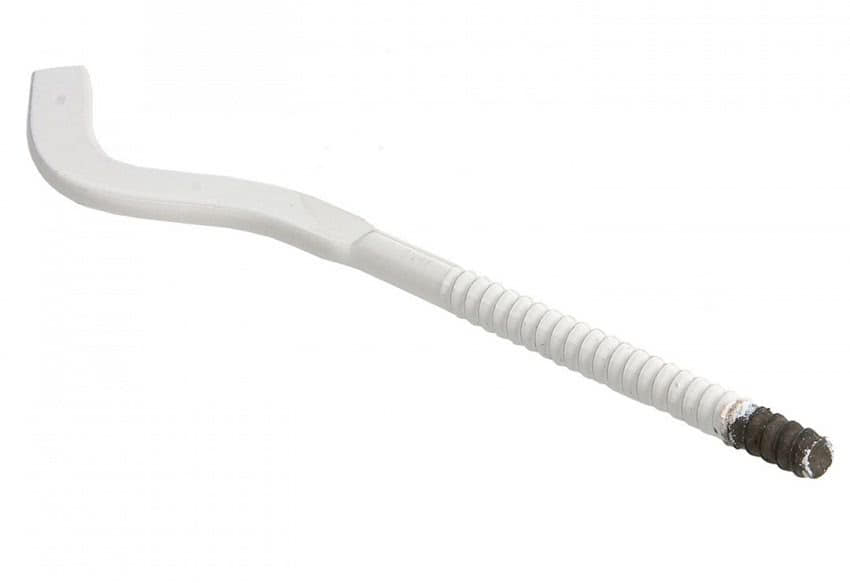

• Штыревые держатели, выполненные из стали.
• Держатели на планке. Это стальная полоса с двумя крюками для крепления верхнего и нижнего коллекторов батареи, которая к стене крепится вертикально.

Внимание! При установке чугунных радиаторов важен не только выбор подходящих крепежей, но и учёт материала стен. Для кирпичных и бетонных, как правило, достаточно стандартных навесных кронштейнов

Для гипсокартонных либо деревянных стен используют усиленные напольные крепежи, способные принять основную нагрузку.

Для алюминиевых и биметаллических радиаторов отопления

В отличие от чугунных аналогов, крепёжные элементы легче и менее массивны.

Для настенного крепления используются фиксаторы следующих разновидностей:

• Угловые крепления, выполненные из стали. В зависимости от массы радиатора, используются обычные либо усиленные модели. Имеют две выемки, позволяющие фиксировать его как за нижний, так и за верхний коллектор.
• Стальные штыревые держатели. Делятся на формованные и круглые модели.
• Универсальные настенные крепежи с полимерным покрытием. Сами кронштейны выполнены из стали, а полимерная накладка служит для предотвращения смещения батареи вследствие теплового расширения.
