Монтаж алюминиевых радиаторов отопления своими руками

Содержание главы (список):

После загрузки страницы переходы по спискам проходят мгновенно(т.е. отдельных загрузок не требуют,  т.к

они уже загружены на ваш компьютер).(ВАЖНО!)Неправильная эксплуатация прибора     может привести к взрыву!№1
    Внимание!   Практически все ремонтно — монтажные работы в системах центрального  (водяного)  отопления приравниваются к сложным сантехническим работам.

     Если монтаж любых систем  (в том числе отопительных)  выполняется  «с нуля»  (начиная с установки надёжной запорной арматуры)  целиком и полностью из нового материала, По крайней мере в тех случаях,  когда люди не экономят на материале и комплектующих в ущерб качеству и поручают работу настоящим профессионалам.частичной* При условии надёжного отключения,  хорошего состояния резьбовых соединений,  а также полного сброса теплоносителя  (зачастýю при отключении и сливе значительные объёмы воды  «зависают»  на верхних этажах и могут проявить себя уже после обрезки трубопроводов).ос участком трубопровода№2

     И начинать в таком случае с приобретения нового изделия и комплектующих вам не следует.      Сначала необходимо побеседовать с соседями из квартир которых приходят трубы к вашему радиатору в своихк новой* Иногда в такой ситуации трубу ломают специально  (проворачивая со своей стороны).   При этом расчёт строится на том,  что кроме восстановления трубопровода новым материалом соседям надеяться не на что,  а вам только того и надо.      Зачастýю такая тактика срабатывает неплохо,  но в первую очередь это зависит от того,  с кем придётся иметь дело  (варианты дальнейшего развития событий могут быть самые различные)

     Ещё хуже,  когда сверху либо снизу сделан серьёзный ремонт,  отопительные приборы и трубы к ним заменены а все соединения заложены,  зашиты и доступа к ним нет.      Подключиться к новой трубе в таких случаях невозможно без вскрытия зашитых участков стен.      Разрешение на такие работы соседи дают очень редко,  а могут и вообще не пустить в свою квартиру.      Кстати,  если при разговоре с соседями к вам отнеслись с полным пониманием и дали заочное разрешение на подключение,  —  обязательно  (особенно если ваш собеседник человек недалёкий) осмотрите место проведения работ своими глазами.      Иначе вполне может получиться  (когда вы придёте работать)  что подключаться к новым трубам можно,  но всё зашито а вскрывать ничего нельзя.      Такие случаи отмечаются регулярно.вамидля них№3

     Теперь основное,  —  приобретение надёжного изделия,  трубы,  фитингов,  других комплектующих

     Зачастýю такая тактика срабатывает неплохо,  но в первую очередь это зависит от того,  с кем придётся иметь дело  (варианты дальнейшего развития событий могут быть самые различные).      Ещё хуже,  когда сверху либо снизу сделан серьёзный ремонт,  отопительные приборы и трубы к ним заменены а все соединения заложены,  зашиты и доступа к ним нет.      Подключиться к новой трубе в таких случаях невозможно без вскрытия зашитых участков стен.      Разрешение на такие работы соседи дают очень редко,  а могут и вообще не пустить в свою квартиру.      Кстати,  если при разговоре с соседями к вам отнеслись с полным пониманием и дали заочное разрешение на подключение,  —  обязательно  (особенно если ваш собеседник человек недалёкий) осмотрите место проведения работ своими глазами.      Иначе вполне может получиться  (когда вы придёте работать)  что подключаться к новым трубам можно,  но всё зашито а вскрывать ничего нельзя.      Такие случаи отмечаются регулярно.вамидля них№3

     Теперь основное,  —  приобретение надёжного изделия,  трубы,  фитингов,  других комплектующих.

Параллельное и последовательное соединение

Последовательное соединение двух аккумуляторов. Емкость батареи остается без изменений, выходное напряжение увеличивается в два раза

Если вы используете больше одного аккумулятора, то через батарейные переключатели их можно подключить к цепи независимо, но можно соединить последовательно или параллельно.

При последовательном соединении положительную клемму одного аккумулятора соединяют с отрицательной клеммой другого, а нагрузку подключают к свободным положительной и отрицательным клеммам. Общая емкость последовательно соединенных аккумуляторов не меняется, а выходное напряжение увеличивается. Например, емкость батареи, состоящей из двух последовательно соединенных 12-вольтовых аккумуляторов по 100 Ач каждый, останется 100 Ач, а напряжение увеличится до 24 Вольт.

Параллельное соединение двух аккумуляторов. Напряжение на выходе батареи не меняется емкость увеличивается в два раза

При параллельном соединении, положительную клемму одного аккумулятора соединяют с положительной клеммой другого, затем соединяют между собой отрицательные клеммы и подключают к нагрузке. Напряжение батареи параллельно соединенных аккумуляторов не меняется, а емкость равняется сумме емкостей соединенных аккумуляторов.

Последовательно-параллельное соединение используют когда необходимо создать аккумуляторную батарею большой емкости, но вес каждого аккумулятора слишком велик. В 12-вольтовых электрических системах сначала соединяют последовательно два 6-вольтовых аккумулятора и получают 12 вольт. Затем полученную батарею подключают параллельно к еще двум, соединенным таким же образом 6-вольтовым аккумуляторам. Первое соединение увеличивает напряжение, а второе емкость аккумуляторной батареи.

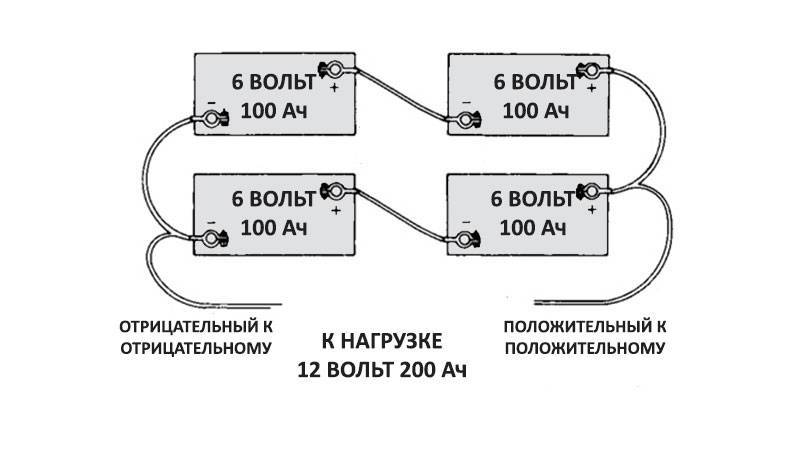

Последовательно-параллельное соединение аккумуляторов. Два 6-вольтовых аккумулятора соединены последовательно и подключены к еще двум таким же аккумуляторам. Емкость этой батареи будет такой же как у двух параллельно соединенных 12-вольтовых аккумуляторов. Однако 6-вольтовые аккумуляторы большой емкости, легче 12-вольтовых, поэтому их проще устанавливать, менять и обслуживать.

Считается, что при параллельном подключении вышедшая из строя аккумуляторная ячейка может разряжать другие аккумуляторы, а небольшие токи, циркулирующие между аккумуляторами увеличивают уровень саморазряда. Из-за этого 12-вольтовую батарею иногда рекомендуют создавать из последовательно соединенные 6-вольтовых аккумуляторов большой емкости. А если они оказываются слишком тяжелыми, то использовать шесть последовательно соединенных 2-вольтовых аккумуляторов.

Однако при параллельном подключении отказ одной ячейки не ведет к выходу из строя всей батареи. Оборудование контроля позволяет обнаружить неисправный аккумулятор и удалить его. Емкость батареи уменьшится, но аккумуляторы продолжат работать.

Но если ячейка выходит из строя в последовательно соединенной батарее, то после удаления неисправного аккумулятора, напряжение в системе упадает на 6 или 2 вольта (в зависимости от того, из каких аккумуляторов собрана батарея).

Обвязка полипропиленовыми трубами – принцип выполнения

В последнее время полипропиленовые трубы становятся все более популярными. Разумеется, правильное подключение радиаторов отопления и обвязку можно выполнять и любыми другими трубами, но большинство профессионалов рекомендуют все же останавливать свой выбор именно на этих.

Обвязка полипропиленовыми трубами выполняется следующим образом:

в мультифлекс, соединяющийся с любым выходом, вставляется муфта с накидной гайкой;
посредством заранее прикрепленных скоб на стене фиксируются трубы

Важно, чтоб они не касались стены, а находились в 2-3 см от ее поверхности.. Преимущество полипропиленовых труб состоит в том, что они могут быть проложены в самой стене, а край трубы, необходимый для выполнения обвязки, выводится в непосредственной близости от радиатора

Крепежи для фиксации батарей можно использовать самые разные. Наиболее часто профессионалы с этой целью используют штыревое соединение, фиксирующееся на поверхности стены. Если же вы хотите подвесить радиаторы – используйте для этого обычные кронштейны. Маленькое уточнение – панельные батареи (в основном) продаются в комплекте с креплениями. А вот для секционных радиаторов крепление необходимо приобретать отдельно

Преимущество полипропиленовых труб состоит в том, что они могут быть проложены в самой стене, а край трубы, необходимый для выполнения обвязки, выводится в непосредственной близости от радиатора. Крепежи для фиксации батарей можно использовать самые разные. Наиболее часто профессионалы с этой целью используют штыревое соединение, фиксирующееся на поверхности стены. Если же вы хотите подвесить радиаторы – используйте для этого обычные кронштейны. Маленькое уточнение – панельные батареи (в основном) продаются в комплекте с креплениями. А вот для секционных радиаторов крепление необходимо приобретать отдельно

Мы уже практически знаем, как правильно подсоединить радиатор отопления . Подсоединение кранов выполняется так:

• изначально кран необходимо разобрать;
• в радиатор вкручивается штуцер с накидной гайкой;
• при помощи специального ключа закручиваем гайку.

Помимо этого ключа, во время установки и обвязки радиаторов, а также во время того, как соединить две батареи отопления, вам также понадобятся:

• уплотнители;
• набор ключей;
• пакля;
• резьбовая паста;
• нити для резьбы.

Инструменты и материалы для монтажа радиаторов отопления

Какой теплоноситель выбрать

Чаще всего в системах отопления используется обычная вода, но она приводит к коррозии метала элементов, перекрытию прохода накипью и шламом.

Если потребуется отключение системы в зимний период, воду необходимо сливать из системы. При переходе из жидкой фазы в твердую данное вещество увеличивается в объеме, что приводит к разрушению основных элементов отопительной системы.

Поэтому, при проектировании системы отопления уделяют внимание не только мощности радиаторов, но и виду теплоносителя, который должен быть химически нейтральным и иметь низкую температуру замерзания

Можно ли заливать антифриз в алюминиевые радиаторы?

Жидкости, которые имеют достаточно низкую температуру замерзания, называют антифризами. Такое свойство данные теплоносители приобретают за счет специальных добавок, одновременно служащих в качестве ингибиторов коррозионной активности жидкости, накипи и отложений.

Существуют три основных недостатка, характерных для алюминиевых устройств:

Алюминиевые радиаторы требуют использования специальных составов с целью продления срока их службы.

Отдать предпочтение антифризу можно, но он обладает некоторыми недостатками :

• Удельная теплоемкость на 115% ниже, чем у обычной воды;
• Имеет свойство сильно увеличиваться по объему под воздействием высоких температур;
• Обладает высокой вязкостью, для нормальной циркуляции потребуется подключение насоса;
• Текучесть антифриза превышает на 50% данный показатель обычной воды, сварные швы и прочие соединительные элементы должны быть герметичными.
• Некоторые антифризы пригодны только для отопительных систем ввиду своей токсичности. Их использование для системы горячего водоснабжения исключено.

Особенности и характеристики алюминиевых радиаторов

Схема алюминиевого радиатора отопления не отличается от устройства отопительных приборов из других материалов. Батарея состоит из верхнего и нижнего коллектора. Они соединены перемычками. Сверху трубы имеют корпус, который хорошо нагревается и отдает тепло в помещение.

Существует три разновидности алюминиевых приборов отопления:

1. Секционные агрегаты, изготовленные методом литья под высоким давлением, делают из сплава кремния и алюминия. Радиаторы европейского производства из первичного сплава более качественные, прочные и менее подвержены коррозии. Китайские конструкции делают из вторичного сплава или низкокачественного первичного сплава, поэтому они более хрупкие и имеют невысокую теплоотдачу.
2. Секционные батареи экструзионные. Сначала секции производят на экструдере, а потом запрессовывают с литыми коллекторами. Иногда для соединения секций используют сварку или композитный клей. В последнем случае повышается вероятность протечки. Отличить экструзионные приборы от литых несложно – они имеют характерные швы с внутренней стороны боковых ребер.
3. Анодированные радиаторы самые дорогостоящие. Их изготавливают из очищенного алюминия, а затем применяют анодное оксидирование поверхности. Прибор надежно защищен от коррозии. Его рабочее давление и теплоотдача намного выше, чем у двух перечисленных выше разновидностей.

Устройство алюминиевого радиатора отопления

Если будет выполняться собственноручная установка алюминиевых радиаторов, то нужно изучить устройство прибора. Такие батареи бывают секционные и цельные. Секционные батареи состоят из 3-4 секций, поэтому перед монтажом выполняется сборка радиатора отопления алюминиевого. Секции стыкуются посредством резьбового соединения. Для герметизации применяют силиконовые прокладки. Внутри секций есть полимерное покрытие для защиты от деформации при высоком давлении.

Цельные радиаторы делают из профилей, изготовленных методом экструзии. Внутри есть полимерное покрытие. Для соединения секций используется сварка, клей или запрессовка.

Технические характеристики алюминиевых приборов отопления:

• габариты – высота 38-59 см, ширина 80 см, глубина 8,1-10 см;
• предельное рабочее давление – от 6 до 16 и даже 24 атм.;
• вес секции – от 1 до 1,6 кг;
• тепловая мощность – в пределах 82-212 Ватт;
• предельная температура теплоносителя – не более 110 градусов;
• объем циркулирующей воды в одной секции – от 0,25 до 0,46 литров;
• гарантийный срок эксплуатации – от 10 до 20 лет.

Непосредственное подключение

Если вы решили подключить дома алюминиевые батареи своими руками, нужно выбрать любой из способов подключения (верхний, нижний, вертикальный, горизонтальный, диагональный). Затем внимательно ознакомиться со схемой трубопроводов центрального отопления в вашем доме или квартире. Надо учитывать тот факт, что вся отопительная система должна быть сделана из одного материала: металл или полипропилен. Подключение:

1. Протрите все стыки и трубы наждачной бумагой и обезжирьте их.
2. Закрепите радиатор: временно или установочно (в зависимости от схемы).
3. Вкручивайте переходники, которые, поворачивая, можно подстроить под направление труб. Если они расположены внизу, на полу, то переходник вкручивается вниз резьбой, если трубы проходят вглубь помещения, то направление переходника меняется.
4. Переходники для соединения радиатора и труб сделаны из полипропилена отечественного производства. При помощи трубчатого паяльника крепим к основной трубе.
5. Устанавливаем кран сверху и заглушку снизу.
6. Установить кран Маевского. Благодаря ему можно будет избавить отопительную систему от воздуха.
7. Установить при помощи резьбовых соединений, если это металл, а не полипропилен, кран-регулятор. Резьбовые соединения лучше производить при помощи льна в сочетании с унипаком.

Особенности монтажа радиаторов

При установке отопительных радиаторов и во время того, как подсоединить радиатор отопления, следует четко соблюдать требования, указанные в СНиП. В частности, это относится к выдерживанию необходимого расстояния между радиатором и стеной, полом и подоконником:

• расстояние от верхней части радиатора до подоконника должно быть не менее 10 см. Если же указанный промежуток будет ниже, это может затруднить перемещение теплового потока – таким образом, помещение будет прогреваться хуже;
• расстояние от нижней части радиатора до пола должно составлять минимум 12 см. Если оно будет меньше – существует риск значительного увеличения разницы температур на разной высоте помещения;
• расстояние от задней стенки радиатора до стены должно быть не менее 2 см. В противном случае, будет нарушена теплоотдачи радиатора.

Требования к установке отопительной батареи

Важно учитывать еще и то, что метод установки и то, как правильно соединить радиаторы отопления, также влияет на качество обогрева помещения. Так, возможны варианты установки радиаторов:

• в открытом виде под подоконником – максимальная эффективность системы отопления – 96%-97%;
• в открытом виде в нише – эффективность чуть ниже – 93%;
• в частично закрытом виде – наблюдается снижение эффективности до 88%;
• в полностью закрытом виде – эффективность отопления составляет лишь 75%-80%.

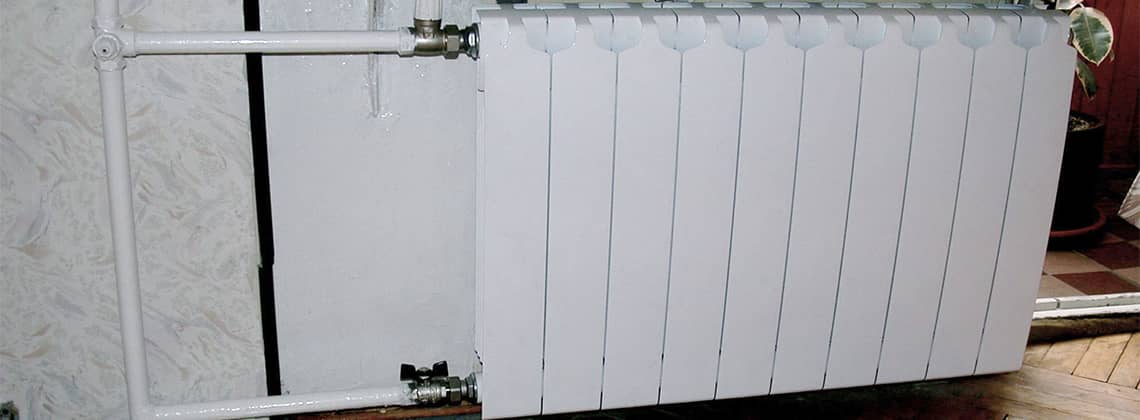

Примеры установки радиатора отопления

Обвязка радиатора отопления и то, как правильно подсоединить батарею отопления, может выполняться с использованием различных типов труб. Главное – четкое соблюдение всех указанных требований и правил. Если подключение радиатора будет выполнено без погрешностей – на протяжении многих лет ремонт отопительной системе не потребуется. Теперь мы знаем, как лучше подключить радиаторы отопления – но еще лучше спросить об этом профессионалов.

Применение

Все перечисленные схемы могут быть применены в частном доме. При желании можно использовать два источника отопления: котел, вмонтированный в печь и газовый или электрический котел, который подключается параллельно.

Установка

Рассмотрим правильно выполненную последовательность монтажа однотрубной системы отопления в частном доме:

• установка отопительного котла;
• отделка стен в местах установки батареи, теплоизоляция по необходимости;
• монтаж на стены радиаторов;
• определение мест крепления труб и врезки отводов;
• заполнение системы водой и проведение пробного запуска.

Подключение радиаторов отопления может быть проточным и с замыкающими участками. Первый способ более простой, требует меньших затрат материалов и труда, применяется для небольших систем. Второй способ позволяет регулировать подачу теплоносителя для каждого отдельного радиатора, но требует устройства дополнительных обходных участков – байпасов. Также здесь требуется дополнительная запорная арматура.

При строительстве дома или просто при капитальном ремонте частного поместья или квартиры установку радиаторов отопления следует производить после того, как уже установлены такие элементы, как двери и окна. При этом вы заранее должны определить, какое именно подключение радиаторов отопления будете использовать, а кроме того, разумеется, подготовить необходимые материалы и инструменты.

Как правильно подключить батарею отопления? Процесс установки самого радиатора не отнимает много времени и сил. Прежде всего, необходимо установить крепления для батареи. Их количество и расположение напрямую зависит от количества секций радиатора. Далее – подводим трубы, устанавливаем сам радиатор и подключаем все. Рассмотрим на примере, как подключить радиатор отопления при помощи полипропиленовых труб.

Соединение между собой: как соединить две батареи?

Батареи можно соединить между собой тремя основными способами:

1. Параллельно. Для этой схемы применяются две трубы. Радиаторы фиксируются с помощью верхнего и нижнего отводов.
2. Последовательно. Схема подразумевает использование одной трубы.
3. Сквозное соединение. Здесь теплоноситель перемещается через обогревательную систему, не задерживаясь в радиаторах.

Второй вариант соединения самый надёжный и не требует дополнительных финансовых затрат.

Подключение

Далее батарея фиксируется к отопительной системе. Последовательность процедуры:

• производится контроль отсутствия жидкости в системе, перекрытия установочных точек;
• присоединение секций друг к другу путём использования затяжки на фторопластовую уплотнительную ленту;
• при помощи сгонов произвести фиксацию батареи к трубопроводам;
• проведение опрессовки системы.

Необходимый инструментарий, чтобы правильно соединить трубы отопления

Перечислим некоторые приборы, необходимые для данных работ:

Схема установки радиаторов отопления.

• трубы (желательно, из полипропилена или меди. Метапол, материал, недавно столь популярный, уже сильно устарел);
• радиаторы отопления. О них стоит упомянуть отдельно: дело в том, что алюминиевые радиаторы сильно проигрывают чугунным в теплоемкости. Однако они меньше засоряются и требуют минимального ухода. Поэтому, если требуется обогреть большое помещение с минимальными потерями тепла, то использование алюминиевых батарей – это решение самое подходящее. Если же требуется радиатор с высокой степенью надежности (нет возможности постоянного его прочищать), то остановить свой выбор лучше на алюминии;
• лента для герметизации;
• соединительные клапаны для труб и радиаторов;
• фитинги. Их количество зависит от того, сколько всего радиаторов.

Настоятельно рекомендуем обратиться к специалисту! Самостоятельный монтаж труб может обернуться плачевно

Особое внимание обратите на фитинги
