Инфракрасные тёплые полы

Что лучше теплый пол или конвектор?

Конвектор – это обогреватель, который греет воздух. Прогоняя его через себя, обеспечивает теплый воздух во всей комнате. Хорошо то, что сам корпус конвектора при этом практические не греется (в отличие от масляных радиаторов). При этом производительность его зависит от мощности, размеров, а также от того, если ли в нем вентилятор (чаще вентилятора нет, а воздух циркулирует естественным путем, т.е. просто проходя через устройство снизу-вверх).

Некоторые считают, что конвектор лучше, чем теплый пол. Дескать, пол не нагревает воздух и потому от него толку мало, только ногам тепло. На самом деле, от инфракрасного теплого пола в конце концов греется вся комната. Пол тоже сам по себе становится теплым в первую очередь, но ходить по нему вовсе не то же самое, что по раскаленному песку на пляже. Скорее приятно, чем жарко.

По деньгам конвектор, конечно, получается дешевле и гораздо проще. Однако, он действует более локально, хотя,  в итоге, комната все же нагреется и конвектором (но очаг тепла все равно будет чувствоваться). По нашим собственным ощущениям – теплый пол (если им покрыта большая часть комнаты) все же дает более равномерный обгрев помещения.

В целом можно сказать, что многое будет зависеть от собственных предпочтений. А также от ваших финансовых возможностей и от того, насколько захотеся заниматься монтажом пола. Сделайте в одном комнате ИК-пол, в другую поставьте конвектор, будет с чем сравнивать.

Преимущества и недостатки ИК-обогрева

Обогрев дома с помощью инфракрасного отопления обладает превосходными потребительскими свойствами:

• прямой нагрев и его высокая скорость. Передает напрямую скорость окружающим предметам сразу после подключения к сети;
• относительная экономичность. Работает от розетки 220V, оснащается термодатчиком, передающем сигнал включения при остывании температуры и отключения после установления комфортного режима;
• возможность обогрева отдельных локальных зон и открытых участков. Незаменимое свойство при обеспечении теплом веранд и террас открытого типа. Позволяет создавать теплые участки в отдельных помещениях (в спальне, в детской);
• продолжительность срока службы. Простота конструкции и принципа функционирования длительное время сохраняют  жизненный функционал приборов. Кроме того, ИК-обогреватели с легкостью поддаются ремонту;
• экологичность и безопасность. В работе ИК-оборудования отсутствуют шумы, вибрации, выделение продуктов горения, масляных паров и других побочных явлений, присущих традиционным радиаторам. Не сжигает кислород и не сушит воздух;
• простота и вариантность монтажа. Не требует высокой квалификации рабочих рук и больших усилий;
• возможность удаленного управления посредством смартфона, ПК, дистанционного пульта;

Негатив в отношении инфракрасного отопления дома в большинстве случаев надуман. Среди недостатков очевидны:

• высокая стоимость оборудования (относительно приборов другого типа);
• быстрое остывание нагревательного оборудования. Масляный радиатор продолжит отдавать тепло некоторое время после отключения, ИК-оборудование охладится моментально.
• Прямая зависимость от электричества

Ряд отрицательных качеств связан с ошибочными расчетами мощности в процессе проектирования, неправильным размещением приборов.  Негатив в отношении ИК-оборудования в большинстве случаев надуман и является не более, чем мифом.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Поддержка уровня температуры в одном указанном градусе

При устройстве такого оборудования, как экономичные системы отопления загородного дома, чтобы достичь экономии в отоплении, первым делом купите термостатические головки и датчики для показаний температуры внутри помещения. Они монтируются на нагревательные элементы. Чтобы совершить монтаж датчика температуры, соедините трубы, которые свяжут датчики и котел.

Терморегулятор на батарее

Такого рода работы лучше делать на этапе строительства дома

Если же дом уже готов, рекомендуем обратить внимание на беспроводные датчики. Вы должны понимать, что такие датчики будут стоить дороже, однако вы экономите на оплате труда при скрытой установке оборудования

Виды ИК-обогрева

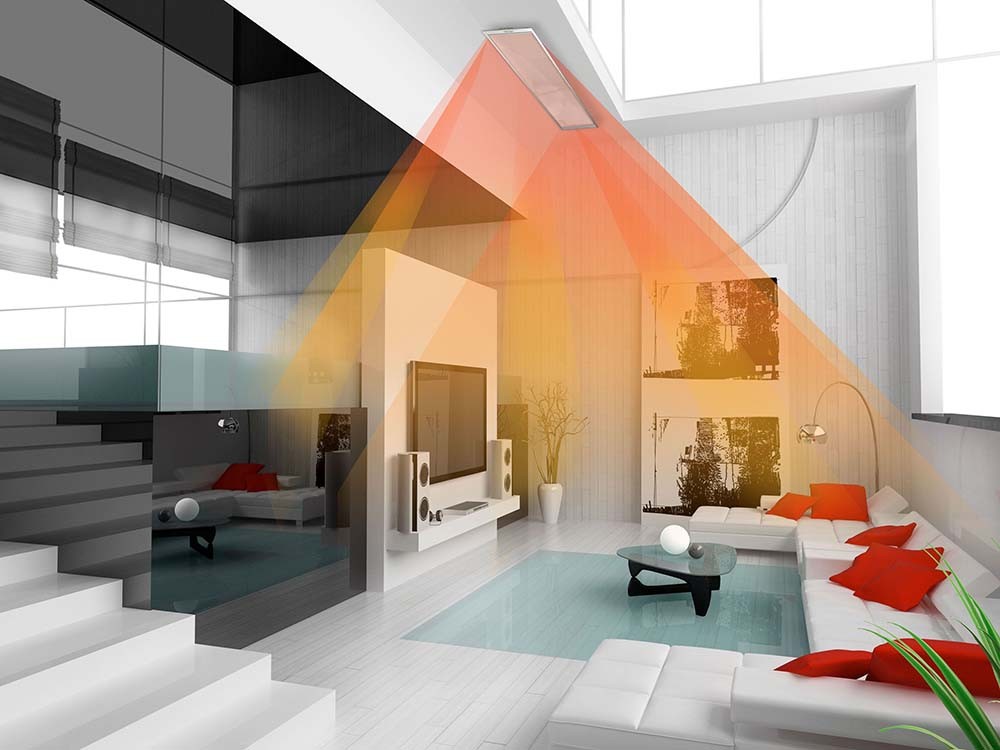

Потолочный вариант

На потолке жилого дома можно монтировать как инфракрасную пленку, так и панели в качестве элемента отопления. Во втором случае установка рекомендуется при высоте потолка не менее 3,5 м: излучаемое ими тепло может вызывать дискомфорт (например, при попадании на голову) и забирает площадь пространства. С другой стороны, панели легко можно демонтировать и переустановить в другой комнате или забрать с собой при переезде.

Для типового жилища, где высота потолка находится в диапазоне от 2,7 до 3,2 м, эргономичным решением является низкотемпературная инфракрасная пленка, поток лучей которой безопасен для жильцов. Нагревательным элементом в таком оборудовании выступает фольга из алюминия, обладающая свойствами резистивного экрана.

Встроенные термодатчики в потолочной системе позволят экономно расходовать электроэнергию и поддерживать комфортные тепловые условия. Принцип их работы незатейлив: при достижении необходимой температуры они подадут сигнал системе об отключении. Запуск отопления произойдет, когда датчик сигнализирует о снижении тепла ниже заданного уровня.

Газовый инфракрасный обогрев

Представляет собой интеграцию газового оборудования и тепловой энергии инфракрасного излучения. Система отопления состоит из смесительной камеры и керамической пластины. Газ и воздух смешиваются в камере, а затем нагреваются в пластине, являющейся излучателем ИК потока тепла.

Газовый ИК обогрев способствует быстрому увеличению температуры в помещении, что дает существенное превосходство в сильные морозы.

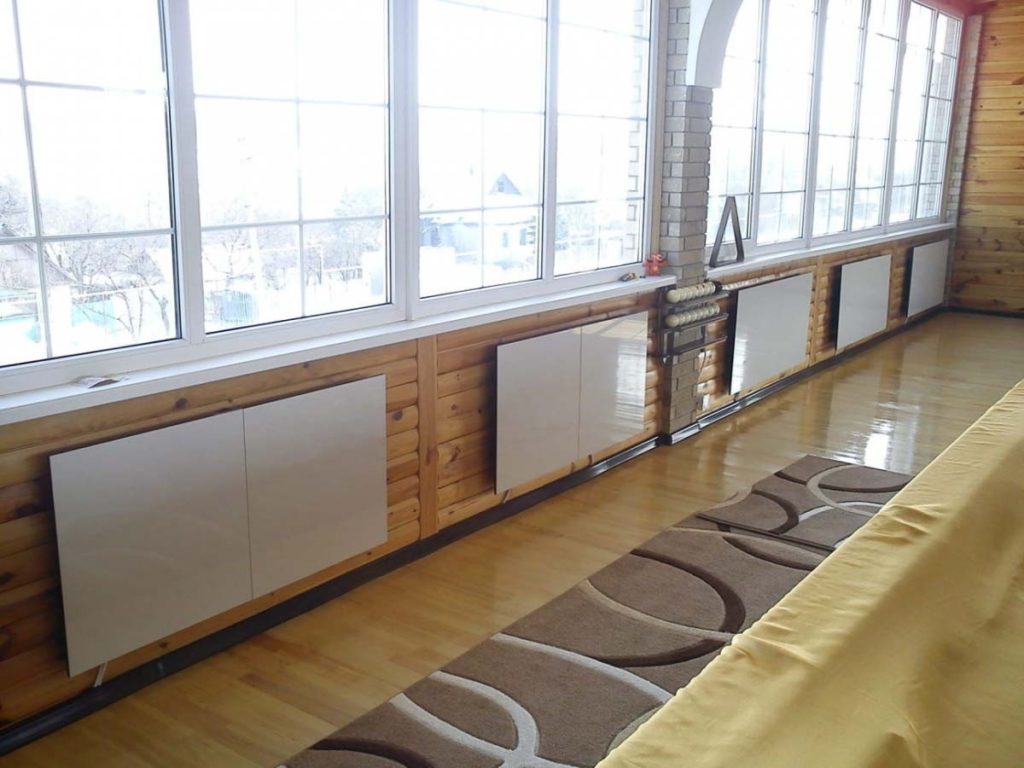

Отопление ИК-обогревателями

В основе инфракрасного обогревателя задействован трубчатый или спиральный нагревательный элемент. Типовая модель представляет собой прямоугольный прибор с металлическим корпусом, покрытый термоустойчивой эмалью. Помимо нагревательного элемента в обогревателе имеются термоизолятор, защитный экран, крепеж, индикаторы включения.

Российский рынок инфракрасных отопительных приборов обладает широким ассортиментом. Сегодня существуют различные варианты цветового исполнения, можно выбрать модель, подходящую  по размерам, форме, весу и, конечно же, цене.

ИК-приборы применяются для полномасштабного и локального (точечного) отопления помещения. Это очень удобно, когда создать комфорт и тепло нужно на открытых пространствах дома: на террасе, в мастерской или кладовой.

Достоинства данного вида обогрева

Технология теплого пола имеет множество достоинств:

• Учитываются особенности движения воздушных масс. Благодаря этому прогревается весь объём воздуха в помещении.
• Регуляция количества выделяемого тепла такой конструкцией.
• Это нейтрально со стороны пожарной безопасности. Никаких электрических проводов, розеток. Возможность использования тёплого пола приходит с наступлением отопительного сезона.
• Технология не «боится» детей или домашних животных, так как материалы, используемые в наружной части конструкции, стойкие к механическому воздействию. Краники и детали, которые можно покрутить или погрызть, легко снимаются. Сам отсек управления закрывается.
• Это выгодно. Не нужно никаких дополнительных затрат после подключения обогрева пола от центральной отопительной системы. Только однажды — на приобретение расходного материала и монтаж установки.

Устройство инфракрасного пола

Устройство инфракрасного пленочного теплого пола описывается следующим образом: «Это две плотные пленки, герметично спаянные между собой, со слоем натурального графита между ними. Толщина пленки меньше миллиметра и она очень гибкая, что позволяет устанавливать ее под любые поверхности, включая стены и потолки, без ощутимого поднятия уровня пола и уменьшения жизненного пространства.»

Как он работает на самом деле

В принципе, смысл инфракрасного обогрева в том, что обогреватель создает и направляет тепловое излучение в зону обогрева. Инфракрасные лучи попадают на поверхности — стены, пол, мебель — и нагревают их, а уже от них происходит передача тепла воздуху. Но для мощного нагрева излучением требуется нагреть пол до высокой температуры, что невозможно — ведь тогда он будет горячим и это будет некомфортно. Подробнее об этом мы расскажем чуть ниже.

В случае с инфракрасным теплым полом обогрев помещения будет происходить не столько за счёт излучения ,сколько за счет конвекции. Конвекция — способ передачи тепла, при котором холодный воздух, находящийся внизу комнаты из-за высокой плотности нагревается за счёт теплоотдачи от пола, температура воздуха повышается, следственно с повышением температуры понижается плотность, тем самым нагретый воздух движется вверх.

Организация работы

Для установки теплового насоса необходимо сделать контур. Если ваш дом стоит на скалистой почве, то в ней делают одну или несколько скважин. Их общая длина рассчитывается, исходя из того что на каждый метр углубления в земле приходится порядка 50 Вт энергии. Если вы планируете установить тепловой насос мощностью 10 кВт, то вам понадобятся скважины общей глубиной около 200 м.

Если возле вашего дома есть участок порядка 600 м². то вы можете сделать земляной контур. Для того чтобы сделать отопление без газа и дров, необходимо установить специальные трубопроводы на глубине промерзания почвы. Для получения 10 кВт нужно, чтобы контур был длиной около 500 м.

Наиболее предпочтительным вариантом является использование ближайшего водоема. Он должен быть проточным и достаточно большим по размерам. В нем необходимо установить водяной контур, общей длиной 333 м. Этой длины достаточно для производства 10 кВт.

Реже всего используют воздушные контуры. Это обусловлено тем, что минимальная температура, при которой такой насос сможет функционировать, составляет -20 °С.

Принцип его действия такой же, как и любой холодильной машины. Он потребляет электроэнергию и преобразовывает ее в тепловую энергию. Насос отбирает тепло у охлаждаемых продуктов, а конденсатор передает его в помещение. То есть тепло берется из недр земли.

Использование автоматических средств отопления.

Такое экономичное отопление частного дома значительно сбережет семейный бюджет. Помните, при использовании автоматики вы можете увеличить температуру на один градус. В пересчете на показатели тепла иного топлива вы получаете тепла на 5% больше.

Также автоматические экономные системы отопления частного дома могут поддерживать температуру в помещении до заданного уровня. Как видите, она не будет работать постоянно, а лишь по мере охлаждения помещения. Это приводит к тому, что риск перегрева помещения минимален.

Автоматика газового котла

Также не нужно ваше присутствие для регулирования температуры отдаваемого тепла. Автоматика может постоянно держать температуру воздуха в помещении в пределах 27 градусов. Автоматика позволяет отапливать помещение и до 17 градусов Цельсия. Данная функция актуальна в том случае, когда вы покидаете помещение на длительное время, а поддерживать климат необходимо.

Экономия при использовании такой системы, как автоматическое экономное отопление дома, существенна. Она достигает показателей в 30%. Себестоимость оборудования и монтаж приемлемы для семьи со средним бюджетом. Также все затраты окупаются за считанные месяцы.

Принцип работы и устройства инфракрасного пола

Инфракрасные полы принципиально отличаются нагревом помещений от других подобных систем. Уникальностью невидимого инфракрасного спектра излучений является то, что он нагревает только непрозрачные поверхности. При этом, подогревая пол, сами нагревательные элементы остаются холодными. Следовательно, нет дополнительного расхода электроэнергии вхолостую.

Направленный инфракрасный поток прогревает материал, из которого сделан пол, после чего нагретая напольная поверхность благодаря законам физики отдаёт своё тепло воздуху в помещении. Конструктивно такая система тёплых полов состоит из нескольких составляющих частей, которые могут работать только в комплексе.

1. Плёночный нагревательный элемент, изготовленный из полимерных материалов толщиной не более полмиллиметра. Конструктивно он состоит из проводников, изготовленных из сплава меди и серебра, по которым электроэнергия подаётся на графитовые полосы. Последние, в свою очередь, генерируют лучи инфракрасного спектра. Интересным является тот факт, что электромагнитные потоки, образуемые при работе инфракрасного пола настолько незначительные что, не производят никакого влияния на жильцов квартиры.
2. Ещё одним важным узлом инфракрасной системы является терморегулятор, контролирующий работу устройства оптимизируя её в соответствии с заданными параметрами. Данный элемент напрямую влияет на эффективность и экономичность инфракрасных обогревателей. Простейший терморегулятор не позволяет инфракрасному излучателю перегреваться, а более сложный аналог имеет несколько программ.
3. Следующей составляющей, без которой немыслима работа инфракрасного плёночного пола является датчик контроля температуры, который не даёт напольной поверхности нагреваться выше установленных температурных параметров. Без такого элемента работа всей системы тёплых полов будет не эффективна и небезопасна.

Производителями электрических нагревателей инфракрасного типа была досконально продумана технология изготовления и конструкция тёплых плёночных полов. При работе такого устройства оно не излучает магнитных полей. Плюс ко всему инфракрасное излучение благоприятно действует на самочувствие жильцов квартиры.

Разновидности систем электрического теплого пола

Нагревательные системы, использующие электрическую энергию, можно разделить на три основные группы (в каждой из которых предлагается несколько вариантов исполнения):

1. В качестве генератора тепла используется электрический кабель, излучение конвекционное (тепло поднимается вверх по воздуху).
   • Простой закладной кабель в виде термоэлемента. Размещается в цементной стяжке или наливном полу (мокрая укладка). Оптимальный вид финишного покрытия: керамическая или керамогранитная плитка, камень. Можно использовать под деревом, ламинатом, ковролином и линолеумом.
2. Так называемый «умный кабель». Способ укладки аналогичный (по мокрому). Оптимальный вид покрытия: керамическая или керамогранитная плитка, камень, дерево (включая паркет), ламинат. Допускается ковролин и линолеум.
3. Модульный теплый пол, состоящий из теплоизолирующих плит с кабелем внутри. Монтируется на сухое основание. Идеально подходит для плитки всех видов, деревянного пола, ламината и линолеума.
4. Пленочные полы, создающие равномерную климатическую поверхность, которая нагревается по всей площади.
   • Тепловые маты, представляющие собой модифицированную конструкцию кабельного обогрева. Излучатель уже уложен в фиксирующие сетки, удобно сформированные для монтажа. Заливаются «жидким» полом или укладываются в стяжку. Основное предназначение — камень, плитка. Можно использовать в стяжке под деревом, ламинатом, ковровым покрытием и линолеумом. Способ обогрева — конвекция.
5. Пленочный карбоновый теплый пол (второе название — углеродный). Идеальный вариант для укладки под натуральный паркет или ламинат. Допускается монтаж под линолеум или ковролин. Карбоновые нагреватели используют инновационный способ нагрева: инфракрасный.
6. Стержневой теплый пол, также с карбоновыми нагревательными элементами. Укладывается в конструкционные элементы здания, проще говоря — заливается в стяжку или наливной пол. Подходит для любого вида покрытия, включая камень, плитку, дерево, а также искусственные материалы. Также использует инфракрасный способ передачи тепловой энергии.

Принцип действия и конструктивные особенности

В природе тепло передается двумя путями:

• Конвекцией, когда тепло передается непосредственно от тела к телу воздухом;
• Лучами (так Земля получает тепло от Солнца). Здесь задействован физический принцип, основанный на способности нагретых свыше 60 градусов по Цельсию тел испускать волны длиной 0,75-100 мкм, имеющие электромагнитную природу. В основе ИК-излучателей и лежит способность тел излучать волны в заданном диапазоне (от 5,6 до 100 мкм).

Инфракрасный «теплый пол» состоит из основного слоя, токопроводящих полос (медная и серебряная), карбонового излучателя и ламинирующей пленки. Под воздействием тока карбоновая паста начинает испускать лучи, которые, достигнув плотного тела, начинают его нагревать.

В случае с теплым полом нагрев ведется непосредственно ламината, который уже конвекционным путем прогревает помещение. Так как лучи имеют разную длину, часть из них проходит через пол и нагревает окружающие предметы. Именно поэтому запрещено над нагревательными элементами размещать мебель во избежание перегрева ИК-пленки.

Состав ИК-пленки.

Пленочные обогреватели выпускаются мощностью от 150 до 440 Вт/м2 (для ламината предельная мощность не должна превышать 150 Вт/м2). Стандартная ширина пленки может быть 4 размеров — 50, 60, 80 и 100 см. Длина любая — выпускается рулонами. Однако через определенные промежутки предусмотрены специальные полосы, по которым пленка отрезается любой длины — шаг 20 или 25 см.

Инфракрасная пленка.

Справка

Единственное, о чем следует сказать детальнее – это коэффициент энергопотребления 0,35, который обеспечивает терморегулятор для теплого пола . Некоторые потребители зададутся вопросом: почему указана именно такая цифра? Дело в том, что принцип работы терморегулятора состоит в следующем – пленочный инфракрасный теплый пол нагревается до заданной температуры от 10 секунд до 1 минуты. После этого терморегулятор автоматически отключает питание и происходит естественное охлаждение термопленки . Этот процесс занимает от 2-х до 10 минут (в зависимости от степени теплоизоляции дома и опять-таки установленной температуры). Понятно, что в это время пленочный пол не потребляет энергии вообще. Когда же срабатывает температурный датчик, терморегулятор опять включает пол, и снова идет нагрев от 10 до 60 секунд. Потом опять отключение и т.д. Как видим, коэффициент 0,35 – это усредненный показатель реального энергопотребления.

В статье ответим на наиболее популярный вопрос по инфракрасным теплым полам: сколько потребляет теплый пол?

Рассмотрим от чего зависит расход и как сэкономить электроэнергию при использовании системы обогрева пленочных теплых полов.

Индукционные устройства

Индукционные котлы – это энергоэффективные и надежные приборы, способные работать годами без профилактики и ремонта.

Плюсы:

• благодаря явлению самоиндукции существенно экономят электроэнергию (до 30 % за отопительный сезон);
• нетребовательность к составу теплоносителя (в таких котлах не появляется накипь);
• срок службы – от 30 лет, вероятность поломки благодаря особенностям конструкции очень мала;
• быстрый разогрев теплоносителя;
• возможность точной регулировки.

Минусы:

• большая масса (от 30 кг) – для подвешивания используются прочные кронштейны, стена должна быть способна выдержать нагрузку;
• циркуляционный насос, расширительный бак, группа безопасности покупаются и устанавливаются отдельно;
• относительно высокая стоимость;
• вибрационный шум в процессе работы.

Выбор электрокотла для обогрева квартиры

Параметры и расчеты при подборе

Автономная система индивидуального отопления квартиры с электрическим котлом, требует грамотных расчетов, связанных с производительностью и существующих норм энергопотребления, установленных для каждого помещения отдельно. Если мощность электрокотла превышает установленные нормы, появляется необходимость согласования проекта подключения, с наличием технических возможностей выделения отдельной линии, в представительстве Ростехнадзора.

Расчеты необходимой мощности электрокотла, высчитывают по формуле – 1 кВт =10 м². Соответственно, для 1-2 комнатных квартир, будет достаточной мощность теплогенератора, 4-5 кВт. Эти параметры входят в оптимальные расходы электроэнергии, не требующие модифицирования электросети и увеличения мощности ветки.

Но, если устанавливается двухконтурный агрегат, учитывая затраты электроэнергии на бытовые приборы, потребуется увеличить ограничения в энергопотреблении. Подается запрос об выделении мощности. Подобным образом поступают, если котел работает от трехфазной электросети.

Лучшие производители квартирных электрокотлов

Некоторые модели могут работать на антифризе, другие, исключительно на теплоносителе с высоким содержанием соли или дистиллированной воде. Поэтому, после выбора нескольких вариантов, отбор продолжают по техническим параметрам.

Наиболее популярными моделями считаются:

• Европейские производители – Protherm Скат, AEG ETH, Vaillant eloBLOCK VE, Baxi AMPTEC, Bosch Tronic.
• Отечественные изготовители – Thermotrust ST и Thermotrust STi, ATON Electro KE, Tenko Стандарт, Tenko Премиум, THERMICS 710V и THERMICS 720V.
• Котлы украинского производства – Hot-Well Elektra Lux.

Европейские электрокотлы, стоят в 2-4 раза дороже, чем российские аналоги.

Правила установки электрокотла в квартире

ПУЭ для квартир, оговаривает основные правила, связанные с безопасной установкой и эксплуатацией электрического оборудования. В частности, в нормах указано, что, если возник пожар или были травмированы люди, по причине неграмотного подключения электроустановки, ответственность несет тот, кто выполнял монтаж. По этой причине, перевод на индивидуальное отопление в квартире, с помощью электрического котла, выполняет, исключительно, специалист, имеющий соответствующую лицензию и допуск работ.

В ПУЭ определены требования к установке электрокотла в квартире:

• Обязательно наличие заземления и защитных устройств. ТЭНовые электрокотлы, подключаются через автоматы и УЗО. Особенности работы электродного котла, запрещают применение УЗО, поэтому, подключение выполняется с помощью отдельных автоматов, напрямую от щитка энергоснабжения.
• Нормы пожарной безопасности – во избежание короткого замыкания и последующего возгорания, предписывают строгое соблюдение указанных производителем параметров: мощности тока, сечения проводов и материала жилы кабеля.

Установка электрокотла отопления в квартире, с нарушением указанных правил, неквалифицированным персоналом, приводит к отказу на ввод в эксплуатацию и штрафным санкциям. Квалифицированные электрики, имеющие соответствующий допуск, подключат котел за 3-4 часа. Монтаж остальной части системы отопления: установка радиаторов, системы водоподготовки и т.п., может быть выполнен самостоятельно.

Все про электрокотлы для отопления квартиры (220в – экономный): правила установки электрического индивидуального котла в многоквартирном доме, каким он должен быть, а также виды электросистем.

Как правило, жители многоэтажных домов, особенно старых построек, лишены такой привилегии, как выбор, каким видом отопления пользоваться.

Водяные полы по понятным причинам под запретом (нагрузка на теплосеть) и подключение их к централизованной системе без соответствующего разрешения чревато большими штрафами.

Другое дело, электрическое отопление квартиры в многоквартирном доме, на которое даже разрешение брать не обязательно, но и здесь есть свои подводные камни, в виде тарифов на свет и разнообразия подобных систем.

Прежде чем решиться на отопление квартиры электричеством, следует тщательно изучить плюсы и минусы всех типов обогревателей: от насосов до систем теплых полов.

Инфракрасный обогрев, как основной. Стоит ли?

ИК-отопление прекрасно интегрируется с традиционными системами отопления. Благодаря взаимодействию можно в любом помещение создать уютный уголок повышенной комфортности.

В быту ИК-обогрев очень удобен как резервный (вспомогательный или аварийный). Потери тепла при его эксплуатации минимальны и не превышают и 10%.

Инфракрасные нагревательные приборы отличаются от традиционных сородичей большей управляемостью. Это связано с отсутствием инертности, характерной для радиаторов, которым нужно время для нагревания и остывания. ИК-оборудование запускается мгновенно после подключения к электропитанию, также быстро тепловой поток утихает после отключения от электросети.

Использование системы в качестве основной со встроенными регуляторами тепла (термодатчиками) может существенно снизить потребление электроэнергии

Но здесь очень важно осуществить грамотный расчет оборудования и правильно произвести его монтаж. Большое значение имеют общие характеристики здания, уровня его утепленности в совокупности с технологическими свойствами устанавливаемых ИК-приборов

Если здание достаточно большое, с высокими потолками, с участками значительных потерь тепла (продуваемыми зонами) инфракрасное отопление частного дома станет единственным подходящим вариантом. Но подобные характеристики больше присущи сооружениям не жилого, а производственного значения. Если локальный обогрев на отдельных участках владения обойдется недорого, то использование ИК-отопления в качестве единственного источника тепла может запросто разорить хозяев в процессе эксплуатации.

С точки зрения рациональности, разумнее комплексный подход к обогреву жилища: основное отопление традиционным способом и в дополнение осуществление ИК-обогрева локально.
