Монтаж инфракрасного пола под керамогранит и плитку

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

1. Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
2. Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
3. И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Инфракрасная система обогрева лоджии.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

• Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
• Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
• Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
• С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

• Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
• По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
• Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Сухой способ укладки труб на специальную утепленную основу.

• Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
• В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Заводской набор для электрического теплого пола.

Какой теплый пол лучше

На строительном рынке существует несколько вариантов организации теплого пола в помещениях – это системы водяного и электрического типа, притом последние бывают двух видов – кабельные и пленочные. Каждый из них имеет свои достоинства и недостатки, которые могут существенно повлиять на итоговый выбор владельца дома. И все нюансы стоит обязательно учесть еще на этапе проектировки дизайна и ремонта помещений.

Основные виды теплых полов

Водяные полы представляют собой систему труб, по которым протекает горячая вода, подаваемая из системы централизованного отопления или от автономных котлов. Такие полы обустраиваются обычно при помощи стяжки, однако есть варианты, которые можно оборудовать и без заливки цементных смесей.

Водяной теплый пол

Схема монтажа водяного теплого пола

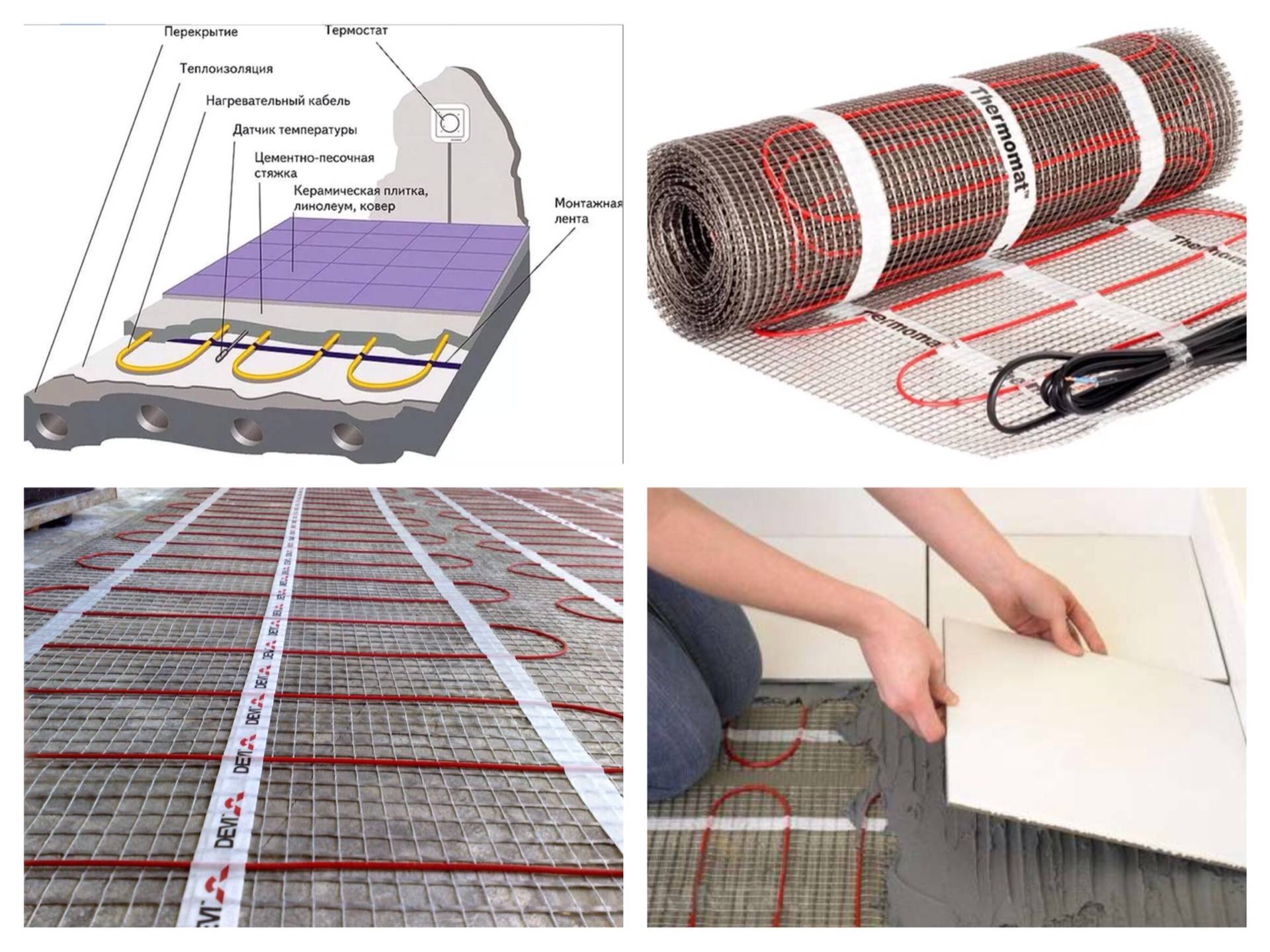

Электрический кабельный пол представляет собой систему, созданную из нагревательного кабеля, уложенного на черновое основание и также залитого стяжкой. Иногда кабель может укладываться и без заливки цементной смеси. Работает такой пол, как нетрудно догадаться, от электросети.

Электрический кабельный пол

Инфракрасные полы – это тоже электрические системы, только нагрев основания производится за счет инфракрасного излучения. Система представляет собой тонкие пленочные маты, уложенные на пол и вырабатывающие тепло. Обычно такие полы укладываются поверх на залитую стяжку. Одно из главных преимуществ использования ИК полов – это отсутствие значительного повышения уровня пола ввиду отсутствия необходимости заливать стяжку.

ИК пленка для теплого пола

Достоинства и недостатки плёночных полов

Пленочный теплый пол

Основными преимуществами инфракрасных полов являются:

•  малая толщина в доли миллиметра благодаря которой они практически не влияют на уровень финишного полового покрытия и не уменьшают высоту помещения;
• простота и скорость монтажа, особенно в сравнении с водяными полами. Все электрические соединения выполняются обычными клеммными зажимами. Для установки не требуются дополнительные монтажные и конструктивные элементы;
• отсутствие протечек в случае аварии или отказа в отличие от водяных полов;
• функция безопасной автономной работы без присмотра долгое время. Возможность автоматического включения по таймеру и управления;
• высокая отказоустойчивость. Благодаря параллельному соединению тепловых элементов при повреждении одного из них другие остаются работоспособными;
• на 20% более высокий тепловой КПД, чем у других типов электрических полов. Повышенная энергоэффективность;
• долговечность;
• исключение какого‑либо обслуживания в процессе эксплуатации;
• достаточно низкая стоимость.

К недостаткам можно отнести следующие моменты:

•  зависимость от стоимости электроэнергии, более высокой, чем у других систем отопления. Тем не менее повышенная энергоотдача и практическое отсутствие расходов на обслуживание позволяют говорить о высокой эксплуатационной экономичности этого вида отопительных систем;
• большая чувствительность к теплопроводности финишного покрытия пола. Они практически непригодны к укладке под деревянные полы, чуть лучше паркет, лучше всего — линолеум, ламинат, керамическая плитка;
• возможность механических повреждений при чрезмерных нагрузках и давлении.

инфракрасный теплый пол

Монтаж пленочного пола своими руками

Не всякий хозяин городской квартиры или загородного дома знает как положить пленочный теплый пол. Необходимо понимать, что для создания подобной системы нагревательные элементы необходимо монтировать на основание сухим способом без использования цементно-песчаной стяжки или клеевой смеси. Далее ознакомимся с процессом укладки пленки более подробно.

Подготовка поверхности пола

На данном этапе работ необходимо подготовить базовую поверхность. На основании не должно быть острых трещин и сколов, острых выступов, которые могут повредить пленку. Дефектные места заделывают раствором и дожидаются его высыхания. Следует помнить, что нагревательные элементы укладываются вдоль длинной стороны комнаты в свободных от мебели местах. После высыхания базовой поверхности проводится монтаж подложки с теплоотражающим слоем. Места стыкования этого материала скрепляют строительным скотчем.

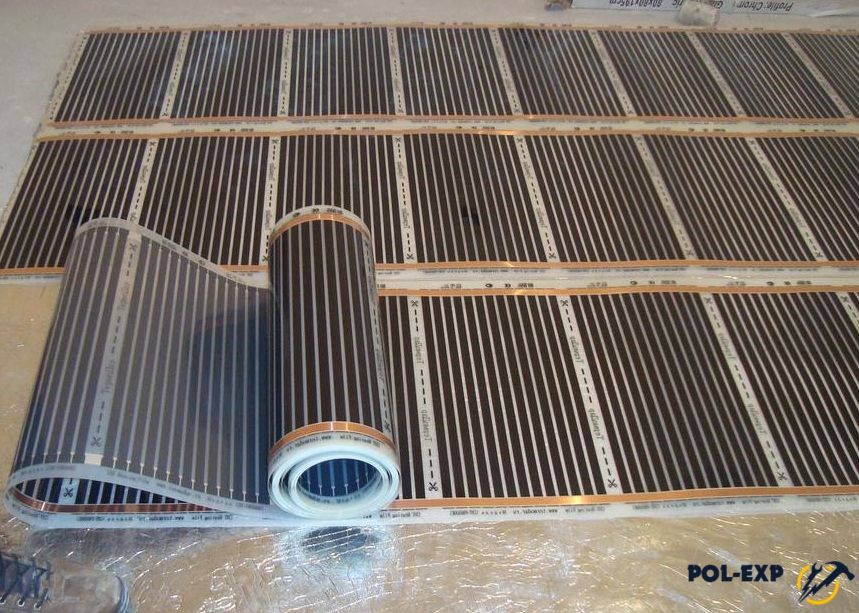

Укладка нагревательной пленки

Как мы уже говорили, монтаж термопленки производится по большей стороне помещений. Это дает возможность укладки максимального числа цельных полос и уменьшает количество подводящих проводов. Пленку необходимо уложить на подготовленную поверхность, таким образом, чтоб лицевая сторона оказалась сверху, медная шина внизу. Места с выведением проводов должны находиться под плинтусом или на краю напольного покрытия.

Для предотвращения сдвигания в дальнейшем нагревательная пленка фиксируется к теплоизоляции при помощи скотча. Чтоб сделать обогрев поверхности равномерным листы нужно укладывать с минимальными зазорами. При этом наложение отдельных фрагментов пленки друг на друга не допускается.

Все провода подключаются методом спайки с шинами или с использованием специальных заклепок. После этого приступают к изолированию участков, где пленка была заранее разрезана. Каждое изделие необходимо изолировать в 6 участках (обе стороны пленки, соединение контактного зажима и провода, соприкосновение медной полосы с линией, контакты проводов).

Установка терморегулятора

Монтаж этого прибора проводится в соответствии с инструкцией, которая к нему прилагается. Перед проведением подобных работ необходимо ознакомится с сопровождающей документацией и убедится, что суммарная мощность элементов обогрева не превышает мощности терморегулятора. Подключение указанного прибора должен проводить квалифицированный специалист к отдельному УЗО с номинальным током на срабатывание не больше 30ма.

Соединение всех элементов

Этот прибор может устанавливаться стационарно, или подключаться в розетку при помощи специальной вилки.

На следующем этапе работ приступают к монтажу датчика. Чувствительная часть этого элемента располагается в месте получения заданной температуры нагрева, которая устанавливается на терморегуляторе. Отключение терморегулятора и всей обогревающей системы будет производиться во время достижения номинального значения тепла на датчике. Крепление указанной детали к пленке осуществляется посредством изоленты или другого изолирующего материала. Если в качестве финишного покрытия будет использоваться ламинат или паркет, то датчик устанавливают на участке с минимальной нагрузкой на покрытие, что предотвратит его разрушение во время эксплуатации теплого пола.

Пробный запуск

После проведения всех монтажных работ нужно проверить работоспособность системы. Для этого включаем терморегулятор в сеть, выставляем необходимую температуру и приступаем к проверочным работам. Для начала нужно проверить прогревание каждой полосы. В местах соприкосновения медной шины и подводящих проводов не должно быть признаков искрения. После проверки теплый пол накрывают плотной полиэтиленовой пленкой, которая будет используется в качестве гидроизоляции, затем приступают к укладке выбранного напольного покрытия.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

• Выкладывание на подготовленное базовое основание фольгированного утеплителя;
• Укладка арматурной сетки для фиксации водопроводных труб;
• Монтаж системы из металлопластиковых труб;
• Заливка песчано-цементной стяжки;
• Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

• Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
• Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.	0.050.10.150.20.250.30.35
Труба	Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие	ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Установка теплого пленочного матового пола

Пленочный электрический пол имеет самые различные размеры и мощности для обогрева. Для больших по площади помещений лучше подойдут пленки шириной более одного метра.

Подбор пленочного пола должен осуществляться с учетом всех особенностей помещения. Среди данных факторов есть вид здания и климатические особенности региона, в котором проводятся строительные работы.

Учитывая главным образом эти факторы, подбирается необходимая отопительная пленка под плитку. В процессе монтажа теплых пленочных полов также используется утеплитель. В качестве него может выступать листовая пробка.

Очень важно правильно подсчитать необходимое сечение и метраж провода. После этого нужно вычислить необходимую мощность терморегулятора с учетом того, что один квадратный метр отопительной пленки требует примерно сто пятьдесят Ватт. Укладка паркетной доски на теплый пол

Укладка паркетной доски на теплый пол

Данную цифру достаточно умножить на площадь отапливаемого помещения в метрах. В итоге получится общая мощность, которая будет необходима для системы. Прибор приобретается обязательно с учетом данного показателя.

Далее необходимо понять размер рабочей площади для системы обогрева. Обычно данный показатель равняется семидесяти пяти процентам от общей площади комнаты.

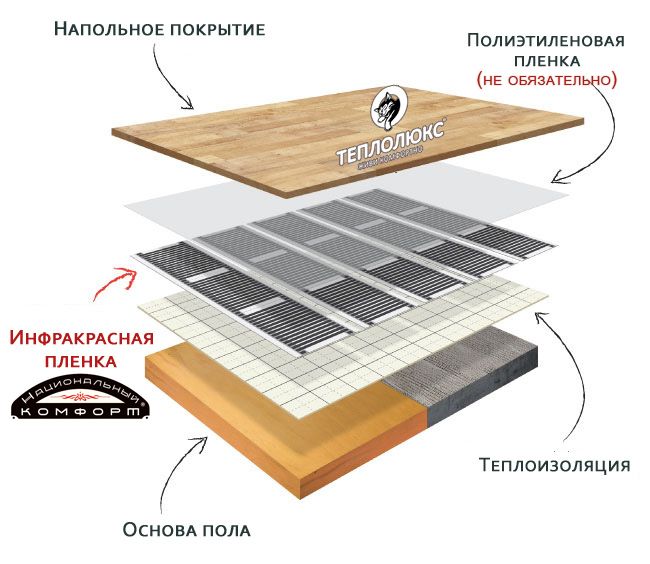

Для того чтобы полезное тепло шло только в сторону полового покрытия, перед укладкой пленки обогрева нужно сухое основание застелить теплоотражающим материалом. Все соединения данного слоя необходимо зафиксировать скотчем.

Укладка обогревающей пленки производится любой удобной стороной. Главное – неиспользуемые контакты должны обязательно изолироваться.

Нарезка изделия на определенные куски должна осуществляться только по линиям секций. После этого устанавливается датчик температуры.

Он укладывается в углублении под пленкой недалеко от терморегулятора и прикрепляется к греющей пленке скотчем. При установке обогревающей пленки под плитку, датчик также должен располагаться под данным керамическим слоем.

Для того чтобы пленка не сдвигалась, ее необходимо закрепить при помощи скотча к теплоотражающему материалу, уложенному на пол.

Монтаж терморегулятора желательно проводить вблизи действующей системы электропроводки помещения. При необходимости можно к терморегулятору провести отдельную линию напрямую от счетчика тока. Это поможет предотвратить перегрузку сети.

Регулятор можно подключить напрямую или же включать его по средству розетки. Последний вариант более удобен, так как в случае поломки прибора систему отопления можно легко и быстро отключить от сети.

Подключение проводов под плитку должно проводиться строго по заранее разработанной схеме. Подсоединение нагревательной пленки проводится параллельным способом.

Другими словами кабели подключаются только с одной стороны помещения. Для того чтобы не перепутать последовательность подключения лучше использовать двухцветные провода.

Схема укладки теплого пола

Каждый отдельный кабель определенного цвета подсоединяется только к одной клемме пленки. Соединять кабель лучше всего при помощи пассатижей и молотка. Для этого клемма ложится на пленку, а затем плотно прижимается до полного прилегания к проводнику из меди.

Закрепив кабель, обязательно нужно поставить изоляторы. Если же в помещении часто наблюдается повышенная влажность, то нужно использовать специальный герметик. После сбора всей системы из пленок провода, идущие от нее, подсоединяются к терморегулятору. Чтобы подключить их, не лишне будет взглянуть в инструкцию к терморегулятору.

Далее проводится подключение системы отопления под плитку к сети. Перед запуском системы необходимо учесть мощность системы и при необходимости провести для теплого пола отдельную линию с автоматом. Особенно это актуально, если мощность системы имеет более двух киловатт.

Во время подключения системы отопления под плитку к сети помимо работы на обогрев проверяется надежность изоляции. Для этого при помощи пробника определяется наличие изоляции на линиях отреза.

После проверки дееспособности системы, можно укладывать плитку. Для того чтобы керамические изделия плотно держались, перед их укладкой на пленку обогрева настилается специальная монтажная сетка из стекловолокна. Ячейки данной сетки должны равняться двум-четырем сантиметрам.

Располагать провода, идущие к системе теплый электрический пол, лучше всего под плинтусом. Также скрыть проводку можно, проделав борозду в стене и заштукатурив ее.

Установка терморугулятора и датчиков

Контроллер, который регулирует температурные показатели, устанавливают в специально отведенном для этого месте. Кабель, соединяющий терморегулятор и элементы системы, необходимо поместить в гофру. Гофра располагается в трубе. Ее необходимо провести до температурного датчика. Его следует монтировать на расстоянии 30 см от стены. Если не соблюсти это условие, замер температуры будет усложнен.

Гофру укладывают таким образом, чтобы не образовывалось перегибов. Особенно часто они случаются возле плинтуса. Край, который упирается в систему, следует заделать при помощи герметика. Это позволит избежать попадания в нее бетонной смеси.

Кроме того, в гофр помещается датчик температуры. Это позволяет повысить ремонтопригодность прибора.

Разновидности, устройство и принцип действия инфракрасного пола

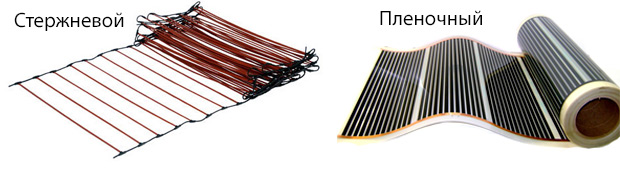

Выделяют 2 вида ИТП  — пленочный и стержневой (карбоновые  маты).

Пленочный состоит из 3-х основных элементов:

1. Нагревательные элементы из тонкого прозрачного полимера, между слоями которого запаяна полосками графитовая паста и нанесены токопроводящие серебряные дорожки над шинами из меди. Также в комплект входят клипсы и изоляция для соединения полос пленки, провода
2. Терморегулятор (термостат)
3. Температурный датчик

В стержневых полах тоже используются термодатчик и термостат, а нагревательный элемент представляет собой гибкий мат из карбоново-графитовых стержней в пластиковой оплетке, соединенных между собой изолированными проводами. Соединение параллельное. В комплект также входит силовой провод для соединения отдельных полос матов между собой и подключения к сети, гофрированная труба под термодатчик, другие элементы.

При прохождении электрического тока по проводникам происходит нагрев графита (карбона). Поскольку инфракрасное излучение свободно проходит сквозь прозрачные объекты, не нагревая их, практически все тепло передается напольному покрытию. Далее ИК излучение нагревает находящиеся в помещении предметы, которые, в свою очередь, становятся источником тепла.

Принцип работы устройства

У большинства при выборе основных ИК материалов возникает множество вопросом. Однако преимущества и удобство эксплуатации каждого из материалов можно ощутить только после какого-то времени их использования. Специалисты также не пришли к общему мнению. Монтаж инфракрасного теплого пола производится исключительно на заранее подготовленное основание. Выбор возможной для использования напольной продукции так же поражает. Устройство может использовать для прогрева покрытий любого типа.

Благодаря основательному слою стяжки, высота помещения уменьшиться, что скажется на его восприятии и комфорте. Пленочное устройство не такое уж экономичное, если сравнивать его с пленочными аналогами пола под плитку. Существует ряд специфических особенностей, которые делают этот вид устройств не такими универсальными, если речь идет о монтаже своими руками под плитку. Для более детального анализа следует сравнить все разновидности подобных устройств, которые используются, в том числе и плиточный материал. Пленочные покрытия могут быть изготовлены как из биметаллической, так и карбоновой пленки.

Металл категорически не рекомендуется использовать под кафельное покрытие и керамику. Принцип работы устройства основано на инфракрасном излучении. Сама же пленка разделена на отдельные сектора и каждый из них снабжен собственными элементами нагрева. Клеммы присоединяются к медным полосам, а после подключения к сети происходит тепловое излучение. Подобное излучение не наносит вреда живым организмам. Происходит обогрев не воздушных масс, которые имеются в помещении, а отдельных предметов. Воздух не пересушивается благодаря вырабатываемым отрицательным ионам, которые улучшают микроклимат комнат.

Безопасное использование

Выбор должен основываться на таких важных моментах как:

• полная автономность;
• повышенный уровень безопасности.

Положить пленочный материал означает заведомо проиграть по нескольким показателям стержневых устройств. Установка заземления является обязательной процедурой не только при укладке инфракрасного теплого пола под плитку, но и ряда других уложенных материалов. Для этого можно использовать электропроводный скотч.

Требуется соблюдение таких мер безопасности:

1. Подключение устройства должно происходить непосредственно к сети, но с использованием автомата, который напрямую подключается к счетчику.
2. Весь процесс монтажа осуществляется исключительно на сухую и подготовленную поверхность.

Осуществление монтажа

https://youtube.com/watch?v=Enlhkv0WhQY

Для проведения монтажа инфракрасного теплого пола потребуется следующий инструмент:

• ножницы;
• нож;
• шпатель для клея;
• инструмент для штукатурных работ (шпатель, мастерок и т. д.);
• измерительный инструмент (металлическая линейка, рулетка, угольник);
• плоскогубцы;
• отвертка;
• кусачки;
• электрические приборы (омметр, тестер, индикаторная отвертка).

Пленочный пол под плитку можно уложить своими руками, но с соблюдением осторожности для исключения повреждения инфракрасного источника и подводящих проводов. Можно рекомендовать такой порядок работ:

Подготовительные манипуляции предусматривают тщательное выравнивание основания пола и очистку его от мусора

Лучше всего использовать пылесос. Наиболее опасны мелкие металлические предметы (шурупы, винты, гвозди и т. д.). На поверхности не должно быть вмятин, выступов, трещин и других дефектов. При их наличии необходима тщательная шпатлевка и грунтовка. Составление план-схемы расположения пленочных элементов по площади пола. От стены делается отступ порядка 35-45 см. Четко ограничиваются зоны, где планируется установка тяжелых предметов. Производится кройка теплоизолирующей пленки с фольгируюшим покрытием по плану путем ее аккуратного разрезания на куски нужного размера. Теплоизолятор укладывается на основание фольгой вверх. Кромки пленки соединяются между собой липкой лентой (скотчем). Производится укладка пленочного теплого пола. Разрезание осуществляется строго в местах, указанных на рулоне. Между пленочными элементами формируется зазор порядка 6-12 мм. Перехлест полос не допускается. По зазорам наклеивается липкая лента так, чтобы она зафиксировалась на слое фольги теплоизолятора. На торцах, где предусмотрен подвод электроэнергии, закрепляются специальные клеммы для подключения проводов. Они тщательно обжимаются на медных шинах для обеспечения надежного электрического контакта. Осуществляется электрическое подключение всех уложенных элементов теплого пола по параллельной схеме. Оголенные электрические соединения аккуратно изолируются. Монтируется электрическая схема согласно инструкции: укладка проводов, термодатчиков. Поверх проводов накладывается скотч. Поверх системы укладывается пластиковая армирующая сетка по всей поверхности пола. Изготавливается стяжка из цементно-песчаного раствора толщиной 7-10 мм. После ее высыхания можно укладывать кафель.

1. Подготовительные манипуляции предусматривают тщательное выравнивание основания пола и очистку его от мусора. Лучше всего использовать пылесос. Наиболее опасны мелкие металлические предметы (шурупы, винты, гвозди и т. д.). На поверхности не должно быть вмятин, выступов, трещин и других дефектов. При их наличии необходима тщательная шпатлевка и грунтовка.
2. Составление план-схемы расположения пленочных элементов по площади пола. От стены делается отступ порядка 35-45 см. Четко ограничиваются зоны, где планируется установка тяжелых предметов.
3. Производится кройка теплоизолирующей пленки с фольгируюшим покрытием по плану путем ее аккуратного разрезания на куски нужного размера.
4. Теплоизолятор укладывается на основание фольгой вверх. Кромки пленки соединяются между собой липкой лентой (скотчем).
5. Производится укладка пленочного теплого пола. Разрезание осуществляется строго в местах, указанных на рулоне. Между пленочными элементами формируется зазор порядка 6-12 мм. Перехлест полос не допускается. По зазорам наклеивается липкая лента так, чтобы она зафиксировалась на слое фольги теплоизолятора. На торцах, где предусмотрен подвод электроэнергии, закрепляются специальные клеммы для подключения проводов. Они тщательно обжимаются на медных шинах для обеспечения надежного электрического контакта.
6. Осуществляется электрическое подключение всех уложенных элементов теплого пола по параллельной схеме. Оголенные электрические соединения аккуратно изолируются.
7. Монтируется электрическая схема согласно инструкции: укладка проводов, термодатчиков. Поверх проводов накладывается скотч.
8. Поверх системы укладывается пластиковая армирующая сетка по всей поверхности пола.
9. Изготавливается стяжка из цементно-песчаного раствора толщиной 7-10 мм. После ее высыхания можно укладывать кафель.

https://youtube.com/watch?v=3lMEuuRt-zg

Инфракрасный пол под плитку создает в помещении необходимое тепло и уют, причем не нарушая внешнего вида напольного покрытия. Монтаж его под плитку можно осуществить своими силами, для чего надо просто соблюдать инструкцию и аккуратность.

Плюсы теплового инфракрасного пола

Ниже приведем основные положительные моменты использования данного теплового пола:

• Нагревательные элементы производят волну до 20 микрометров, что с легкостью позволяет преодолевать плиточный клей, саму плитку и далее нагревать предметы внутри комнаты;
• Используя пленочный пол под плитку можно снижать привычную температуру внутри помещения до пяти градусов, например, если привычная для вас температура равна 23 градусам, то за счет прогрева инфракрасным излучением можно прогревать комнату до 18 градусов, при этом комфорт сохранится. А следовательно значительно снижаются финансовые траты на энергоносители;
• Так же тепловой пол такого исполнения создает эффект вспомогательной конвенции, что существенно сокращает время необходимое для прогрева комнаты в целом;
• Слабое создаваемое излучение электромагнитного характера по сравнению с другими видами электрических полов, что значительно снижает воздействие на организм;
• Создается эффект ионизации воздушной массы, что является плюсом.

Особенности использования товара

Выбор и использование напольного покрытия зависит от нескольких факторов. Учитывается качество электропроводки, финансовые возможности и т.д. Если в обогреве нуждается определенная комната, лучше приобретать электрический нагреватель. Для самостоятельного монтажа подойдут ИК полы. Желающие регулировать температуру нагрева конструкции побуждаются выбирать матовые или кабельные нагреватели.

Пленочные товары дешевле, поэтому их рекомендуют устанавливать людям со скромными финансовыми возможностями. Когда помещение заставлено мебелью, лучше остановиться на электрических обогревателях. ИК пленка должна стоять на свободной поверхности. Любой контакт с тяжелыми конструкциями губителен для этого покрытия.

Качественные, удобные и простые в монтаже обогреватели украсят собой жилое помещение. Придадут уют и согреют в холодные вечера. Грамотно подобранный и установленный теплый помощник прослужит на благо дому не один год.

Ремонт и строительствоКомментировать

Инфракрасный теплый пол — технические характеристики

Инфракрасная пленка выпускается в двух форматах: в рулонах и готовыми полосами определенной длины, причем каждая полоса уже имеет вывод проводов, готовых к подключению. Инфракрасный теплый пол характеристики:

• Источник питания — обычная квартирная (домовая) электросеть напряжением 220 В, некоторые модели стабильно работают даже при понижении напряжения до 190 В
• Потребляемая мощность на 1м2 — от 130 до 240 Вт
• Толщина пленки — 0,3-0,47 мм, ширина — 0,5 и 0.8 м (1,0 м)
• Нагревательный элемент — графит
• Максимальная температура нагрева пленки — 45град.С (у некоторых моделей — 60град.С)
• КПД = 98%

Технические характеристика инфракрасного теплого пола
