Проход дымоходной трубы через кровлю разных типов

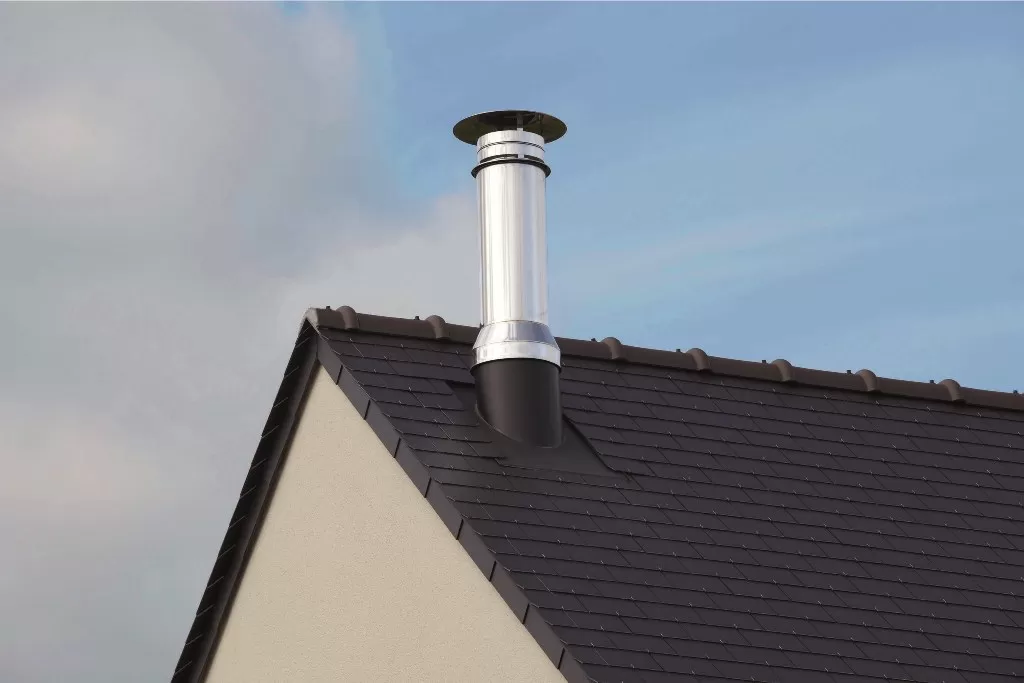

Как вывести трубу через крышу из металлочерепицы

Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода «через конек», считается самым простым. В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, установленная на скате крыши, недалеко от конька.

Чтобы вывести трубу через крышу из металлочерепицы, для начала нужно: сделать разметку места прохода, прорезать отверстие в кровле и установить планки примыкания или проходной элемент (для трубы круглой формы). Рассмотрим подробнее каждый этап выполнения работ.

depositphotos

Замеры и расчеты

На крыше с коньком, высоту рассчитывают в зависимости от интервала между трубой и коньком:

• При интервале 1,5 метра высота трубы должна быть выше, чем конек крыши на 0,5 метра.
• При интервале от 1,5 до 3 метров, конек и труба должны быть на одинаковом уровне.
• Если интервал между трубой и коньком больше 3-х метров, то длину трубы над крышей можно определить на основании линии, которая проходит под углом 10 градусов от конькового пробега к горизонту.

Теплоизоляционные материалы, гидроизоляция и пароизоляция должны быть на расстоянии 15 см от кирпичной или бетонной печной трубы, если в качестве трубы выступает керамическое изделие, то допустимое расстояние равно 25 см.

Как прорезать отверстие

После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.

Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:

Конструкции примыкания

Трубы дымоходов изготавливаются из различных материалов: огнеупорного кирпича, металлической или асбестоцементной трубы. Наличие определенного материала требует особой конструкции прохода через крышу и разной системой изоляции. Также влияние на выбор конструкции оказывают вид топлива в камине или печи. Дело в том, что у каждый вид топлива отличается своей температурой сгорания, поэтому вначале необходимо правильно выбрать горючее.

Если в печах используются дрова или уголь, то запрещается применять металлические дымоходы. Для обеспечения лучшей гидроизоляции рекомендуется делать дымоходы квадратной или прямоугольной формы.

Вокруг дымохода устанавливается собственная стропильная система. Утепляющие материалы следует выбирать в зависимости от типа минеральной ваты. Если проход дымохода обеспечивается на эксплуатируемой крыше, то нужно будет надрезать гидроизоляцию. Для обеспечения максимальной надежности, места крепления пленок необходимо подвергать дополнительной герметизации, смонтировать уплотнительную ленту.

Вот и все, теперь вы знаете, как установить дымоход через крышу. Проход сделан, труба выведена на кровлю, теперь нужно позаботиться о том, чтобы кровельный материал плотно прилегал к поверхности и не пропускал воду. Для этого применяется особая конструкция – внутренний фартук. Установка такого фартука предполагает применение внутренних планок примыкания. Обычно планки может купить вместе с другими комплектующими.

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

• размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
• оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
• после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
• заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.

Как правильно установить дымоход через крышу

Обогревательные приборы – обязательный элемент каждого жилого дома. Они призваны обеспечивать комфортную для жизни температуру в помещении в холодные времена года. В регионах России этот период в среднем составляет 6 месяцев, в отдельных местах – до 10 и более. Получение дополнительного комфорта сопряжено с определенным риском возникновения возгорания.

По этой причине повышенное внимание необходимо уделять дымоходам, выводящим наружу помещения дым и продукты сгорания от устройств обогрева. В этой статье будет рассмотрено, как вывести дымоход через крышу безопасно и по всем современным нормам и правилам

Дымоходная труба применяется в устройствах, где тепло образуется методом сжигания различного топлива. Этим топливом являются дрова, уголь, газ или прочие горючие вещества. Отвод продуктов горения по трубе через кровлю регламентируется требованиями СНиПа 41-01-2003 . Некоторые моменты считаются частично устаревшими, но большинство надзорных служб опираются именно на этот документ. Поэтому, требования и нормативы, содержащиеся в нем, являются обязательными для выполнения.

Противопожарная защита дымохода

Сегодня в продаже имеются готовые «сэндвич» панели, изготовленные из стали или керамики. Их монтаж происходит следующим образом:

1. Для установки модульной системы, между печью и дымоходом проводят асбестовую прокладку.
2. Затем наносят слой раствора на который помещают модуль. Выравнивают по уровню, закрепляют последующие блоки слоем раствора.
3. Места прохода дымового устройства через крышу хорошо изолируют. Огнестойкую изоляцию кровли обеспечит стальной оцинкованный короб, закрепленный скобами к стропилам и поперечным балкам в месте прохождения трубы.

Гидроизоляция трубы

Быструю и надежную защиту дымохода от протекания проводят посредством нанесения рулонных материалов.

Основные этапы монтажных работ:

1. Трубу покрывают грунтовкой, обклеивают супердиффузионной мембраной. Вместо грунтовки возможно использование полимерно-битумной мастики. Мембрану приклеивают к крыше, края заводят на трубу.
2. Из металла делают верхний и нижний галстук. На обрешётку набивают бруски и закрепляют уголки.
3. Рулонный материал укладывают внахлёст, позволяя добиться правильного стока воды на мягкой или металлической кровле. Длина нижнего листа достигает свеса кровли.
4. Места стыка изолируют битумной мастикой. Уголки к обрешётке крепят дюбелями. Щели обрабатывают жаростойким герметиком.
5. Укладывают кровельный настил, сверху размещают ПВХ фартук, используя ленту Ондуфлеш, заканчивают герметизацию.

Устройство примыкания кровли к трубе

Как отрезать крышу из мягкой кровли под дымоход

У прохода через конструкцию крыши тоже есть свои нюансы.

Обратите внимание

Превышение дымохода над коньком – полметра. Не ставят трубы близко к ендовам и мансардным окнам.

Порядок действий (для круглой металлической трубы):

1. Отмерить от стропила расстояние, равное ширине дымохода + полметра, и установить там дополнительную стропильную ногу.

2. С помощью отвеса спроецировать стропило на чердачное перекрытие. Отвес крепят на стыке стропила с коньком.

3. Отмерить от этой точки полтора метра в сторону ската. Спроецировать новую отметку на стропило. Здесь пройдет ось дымохода.

4. Отмерить на перекрытии от оси расстояние, равное радиусу дымохода + 25 см. Эту точку тоже спроецировать наверх.

5. По последней отметке установить перпендикулярно стропильным ногам брус того же сечения, что и у стропил.

6. Аналогичным образом установить ниже по скату еще один брус, чтобы получилась прямоугольная рамка – короб для дымохода.

7. В углах рамки просверлить четыре сквозных отверстия. По этим отверстиям со стороны крыши наметить контур прямоугольника, который нужно вырезать.

8. На обозначенном участке демонтируют кровельный пирог: утеплитель и обрешетку удаляют, кровельное покрытие отворачивают наружу, пароизоляцию – внутрь и крепят к коробке степлером.

9. Ставят трубу, фиксируют к коробке хомутами с ножками.

10. Со стороны чердака коробку закрывают листом из металла или асбеста.

11. Со стороны крыши между стенками коробки и дымохода помещают негорючий теплоизолятор (можно засыпать керамзит).

Правильно провести трубу сквозь крышу достаточно сложно. Обращайтесь к нам в СТМ-Строй.

У нас работают профессионалы, до тонкостей знающие все особенности устройства крыш и кровельных конструкций. Мы выполним для вас монтаж трубы и примыкание мягкой кровли к дымоходу в быстрые строки, качественно и недорого.

Материалы для герметизации печной трубы

Материалы для герметизации используются самые разные, но есть три основных типа, у каждого из которых есть свои плюсы и минусы.

Каолиновые и асбестовые плиты

При их создании используется муллитокремнезистое волокно, и недостатком таких плит является невосприимчивость кислот и щелочей в их составе при жаркой погоде.

Тем не менее, есть и достоинства:

• Пониженные теплопроводимость и плотность;
• Звукоизоляция;
• Эластичность;
• Устойчивость к расплаву цветных металлов, а также влаге, пару и маслам;
• Физическая устойчивость (например, к вибрациям);
• Сохранность электроизоляционных свойств до 800° по Цельсию.

Рулонные фильтры

В их состав также входит муллитокремнезистое волокно, и преимуществами такого материала для герметизации являются:

• Гибкость;
• Возможность крепкой фиксации механического крепления;
• Можно пользоваться неорганическим клеем;
• Легко поддается резке.

Базальтовая Вата

Может быть в виде укороченных волокон или рулона.

Достоинствами ваты являются:

• Огнестойкость;
• Низкая плотность, но ниже, чем у асбестовых плит;
• Сниженная теплопроводность и теплоемкость;
• Эластичность;
• Стойкость к химическому и физическому воздействию;
• Отличная термостойкость;
• Огнестойкость;
• Улучшенное прилегание к поверхности;
• Звукоизоляция;
• Электроизоляция.

К чему может привести некачественная установка

Зачастую, в перечень работ мастера- печника или монтажника газового или электрического обогревательного котла не включены работы по обустройству дымохода. Подразумевается, что проход дымоотводной трубы сквозь крышу закладывают на этапе строительства, или домовладелец смонтирует дымоход своими силами. Кажущаяся простота такой работы провоцирует хозяев отказываться от использования профессиональных мастеров- кровельщиков. Они не задумываются, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на кровлю. Часто возникающие проблемы:

• сквозь плохо загерметизированный проход трубы сырость может попадать в кладку, со временем разрушая кирпичи и цементные швы;
• повышенная влажность самой трубы дымохода или соприкасающихся с ней элементов провоцирует усиленное распространение различных микроорганизмов, плесени, грибка. Споры некоторых из них могут представлять опасность для здоровья, и даже жизни человека. Если на трубе видны следы заражения, применять ее не рекомендуется, а в особых случаях необходимо полностью заменить всю систему дымоотведения;
• просачивание воды в местах прохода дымохода через элементы кровли, приводит к снижению свойств термоизоляции утеплителя на половину. Нужно понимать, что после высыхания такого слоя, изоляционные характеристики на прежний уровень уже не смогут вернуться;
• некачественно установленный дымоход влияет на долговечность материалов элементов кровли и стропильной системы. Проникающая влага ускоряет процессы гниения дерева, что приведет к разрушению силового каркаса;
• большие щели около прохода труб приводят к прекращению нормальной циркуляции теплого и холодного воздуха в помещении под крышей. Это приводит к дополнительным энергопотерям, а значит и к лишним затратам на обогрев;
• некачественная облицовка дымохода существенно портит внешний вид всего здания.

Над крышей поднимают не только дымоходы от печек, каминов и прочих твердотопливных устройств. Туда же выводят выхлопные трубы от газовых обогревателей, а также трубы вентиляции. При их монтаже применяют точно такие же методы, как и для печных труб.

Основные правила и нормы

На самом деле, нормативов в разделке не так уж и много. Если быть честным, то правильно только одно, все остальное исключительно рекомендации, полученные долгим опытом строительства. Правило, продиктованное СНиПом гласит: при выполнении дымохода из бетона или кирпича, а так же любых других утепленных материалов, расстояние до стропильной балки и любой другой легковоспламеняющейся поверхности должно составлять не менее 13 см. В любом другом случае: не менее 25 см.

Опытные кровельщики советуют при выполнении прохода через крышу на внутренней поверхности кровельного пирога выполнять фартук из металла прямоугольной формы с отступов от конца проходного отверстия примерно в 30 см.

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

• Высота от устья до колосниковой решетки должна быть не менее 5 метров.
• Внутренний канал не должен иметь суженных участков.
• Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).
• Высота оголовка при скатной кровле:

1. При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
2. Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
3. Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
4. При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Требования пожаробезопасности к дымоходам

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья. При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

• Достаточное утепление трубопровода.
• Гладкость стенок дымоходного канала.
• Толщина слоя сажи на стенках.
• Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
• Подвод воздуха к топке.
• Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
• Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

• До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
• 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
• 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

Типы проходных узлов через потолок

Проходные узлы делятся по форме, в зависимости от используемого утеплителя, а так же основного конструктивного материала.

По основному материалу выделяют:

• Стальные узлы из стали толщиной от 0,5 мм. Самый популярный вариант, так как металлические узлы сочетают в себе простоту монтажа, прочность и стойкость к механическим повреждениям.
• Асбест. Асбест дешевый и надежный, но хрупкий материал. Любое механическое повреждение может испортить покупку.
• Минерит. Новый материал на строительном рынке. Очень часто производитель рекомендует этот материал для монтажа фартуков и защитных поверхностей, но многие покупатели остаются недовольными качеством продукцию Поэтому лучше поостеречься и приобрести привычный стальной узел.

Потолочный проходной узел для круглой трубы

В зависимости от утеплителя выделяют конструкции с материалами:

• Керамзит
• Вермикулит
• Базальтовая минеральная вата с фольгированием. Применяется чаще прочих, так как проще в использовании, больше пригодна для самостоятельного монтажа и успела зарекомендовать себя на рынке строительных материалов.

У любого узла всегда прямоугольное основание, а вот сама форма прохода разнится ,поэтому выделяют два типа узла по форме исполнения прохода:

• С двойным цилиндром
• С двойным прямоугольным коробом

Лучшим выбором станет стальной проходной узел с утеплением из минеральной ваты. Форма проходного узла выбирается исходя из формы трубопровода и личных предпочтений владельца.

Кровельная разделка для круглых труб

Основные правила установки пошагово своими руками

Крепить дымоходною трубу на стену или проводить ее через крышу рекомендуется при помощи специалистов. Вся процедура имеет множество нюансов, поэтому всегда есть риск сделать работу некачественно.

Если же человек собирается провести работу самостоятельно необходимо строго выполнять все предписанные правила по монтажу конструкции.

Заниматься монтажом должны профессионалы

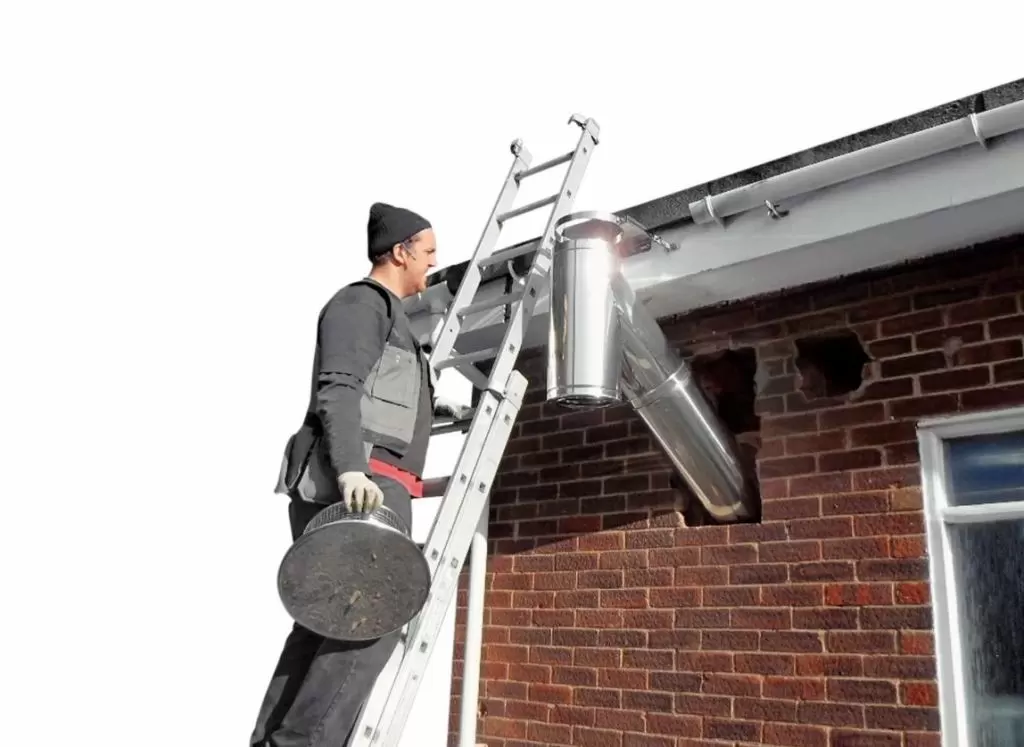

Через стену

Данный метод отлично подходит кирпичным зданиям или строениям из пеноблоков.

Как закрепить трубу дымохода к стене на расстоянии:

1. Проделать отверстие в стене диаметром немного большим чем у трубы.
2. Продев горизонтально трубу, необходимо соединить его с отопительной конструкцией, что находится внутри помещения.
3. Стыки по всей конструкции нужно стянуть обжимными хомутами. Многие профессионалы рекомендуют герметизировать стыковые участки силикатным герметиком, который может выдержать температуру в 800 градусов и выше.
4. Сразу же рекомендуется провести монтаж тройника, по которому будет стекать вода от пара.
5. В самом конце необходимо провести крепление заглушки и емкости для конденсата.

При близком и низком расположении дымохода от стен деревянного дома, есть вероятность возникновения пожара

Труба отопления не должна находиться слишком близко к стене фасада, в особенности каркасного, то есть деревянного дома. В этом случае возникает большая вероятность возникновения пожара.

Также стоит обратить внимание на высоту дымохода, его конец должен находиться выше над поверхностью крыши не менее чем на 80 см. Отверстие в стене не нужно ничем утеплять, иначе из-за высокой температуры материал начнет плавится.

Отверстие в стене не нужно ничем утеплять, иначе из-за высокой температуры материал начнет плавится.

Через крышу

Самыми популярными и часто используемыми среди населения являются стальные дымоходы с внутренней теплоизоляцией. Востребованными также остаются кирпичные конструкции.

Пошаговые этапы того, как правильно сделать дымоход через крышу частного дома:

1. Сделать точные замеры габаритов дымоходной конструкции. Затем вырезать в потолке и крыше отверстие по соответствующей площади.
2. Вставить в дыру специальный металлический короб так, чтобы он надежно и прямо зафиксировался с краями выреза на чердаке.
3. Вставить трубу в этот стальной короб, вывести ее над кровлей и крепко прикрепить к стене. Для этого надежней всего закреплять его с помощью саморезов.
4. Оставшиеся щели и отверстия тщательно заполнить жаростойким герметичным средством.
5. В полости короба останется много свободного объема, который необходимо заполнить утеплителем. Слой используемого материла должен слегка выступать за стальные края короба.

В частном доме нельзя использовать в качестве утеплителя асбест, его выделения опасны для здоровья людей. Лучше отдать предпочтение пеноизолу или минеральной вате.

Дымоотводная система должна проводиться по всем правилам

Современным людям необходимы уют и тепло, особенно после длительного рабочего дня и нахождения в условиях промозглой и холодной погоды. Ни один современный дом не может существовать без качественной системы отопления. При ее создании необходимо строго придерживаться определенных правил.

Дымоход является самым уязвимым и важным местом всей конструкции, а при неправильном создании быстро приходит в негодность. Необходимо помнить, что качество готовой дымоотводной системы зависит не от выбранного типа отопления, а следования правилам.

В чем преимущество вывода через стену

Вертикальные дымоходы частично расположены внутри бани, другая часть находится на чердаке, и сравнительно небольшой участок выведен наружу сквозь кровлю. Это существенно усложняет обслуживание и общий контроль состояния трубы — приходится лазить на чердак или на крышу, что требует некоторой подготовки и представляет определенную опасность.

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Дымоходы, выведенные наружу сквозь стену, гораздо удобнее. Они находятся на виду и в зоне непосредственного доступа. Любые проблемы с ними можно обнаружить на ранних стадиях, что позволяет своевременно отреагировать на них и восстановить изначальную работоспособность канала. Отсутствует проход сквозь чердачное помещение, где могут находиться легковоспламенимые предметы.

Еще одним важным преимуществом следует считать наличие специального кармана для сбора конденсата. Он находится в нижней части колена и позволяет легко слить накопившуюся жидкость. У вертикальных труб такой возможности нет.

Кроме этого, монтаж такого дымохода практически безопасен и может быть произведен своими руками. Гидроизоляция и утепление участка прохода сквозь стену не представляют серьезной сложности.

В продаже имеются готовые узлы прохода сквозь стену (или сквозь перекрытие, их так же можно установить и на вертикальные плоскости). С их помощью обустройство вывода трубы через наружную стену происходит без особых сложностей или трудозатрат.

Крепление трубы к стене производится с помощью хомутов или специальных кронштейнов. Если труба длинная, можно усилить ее с помощью растяжек — это делается в регионах с высокими ветровыми нагрузками.

Большим преимуществом бокового размещения дымохода является присутствие в продаже всех необходимых деталей и комплектующих — не требуется изготавливать какие-либо детали своими руками, можно приобрести все готовые принадлежности и выполнить монтаж без задержек или проблем.
