Руководство по монтажу дымохода через деревянную стену

Основные правила и этапы монтажа дымохода через стену

Чтобы установить стандартный дымоход через стену, нужно соблюдать главные правила и технику, касающуюся безопасности. Схема установки может быть наружной, также деталь ставят сквозь деревянную либо каркасную стену.

По наружной стене

При ведении дымохода необходимо соблюдать нормативные углы изгибов

При таком монтаже на главные параметры дымоотвода влияет прибор отопления. Для регуляции колебаний дыма понадобится создавать отводы, колена соединений которых должны сохранять нужный угол. Отводные элементы скрепляют друг с другом при помощи вольфрамового электрода, далее монтируют заслонки и специальные окна. Если это необходимо, заслонные элементы ставят в отводных частях, трубках либо переходах на нужном расстоянии таким образом, чтобы они не могли соприкоснуться со стенкой трубки. Помимо этого понадобится монтировать подставку под тройные части, для этой цели применяют трубку с квадратным сечением, удерживая деталь на стенке при помощи дюбелей

Пристальное внимание необходимо уделять расстоянию между стенкой и дымоходом

Вывод подобного дымохода через стену осуществляются за счет тройников, сделанных из нержавейки с тепловой изоляцией. За счет них устройство подключается к дымоходу, после этого тройники будут применять в качестве отводных частей для конденсатных частиц, чистки и проверки деталей конструкции. Отводные трубки или ревизионные окна ставят в низу либо сбоку от тройников, которые бывают проходными, сборными или цельными. Для полноценной установки дымохода применяют кронштейны, в ряде случаев могут понадобиться вспомогательные крепления. Они необходимы для придания конструктивной части устойчивости к нагрузкам.

Сквозь каркасную стену

Нередко требуется установить печь в доме с дымоходом через каркасную стену. С целью получения нужного результата всю конструкцию обрабатывают материалами изоляционного типа, к примеру, шлакобетоном, минеральной ватой либо волоконными утеплителями. Верхнюю часть трубки оборачивают фольгой из алюминия и удерживают стяжками с хомутами. Иногда сразу устанавливают сэндвич-дымоходы с утеплительным элементом, монтаж которых не доставляет сложностей. Они включают в себя две трубы с разным диаметром, маленькая вкладывается в более крупную, в качестве наполнителя для них используют утеплитель.

Сквозь деревянную стену

Древесина может загореться при высоких температурах, поэтому используются теплоизоляционные материалы

Чтобы установить дымоход камина через стену строения из дерева, понадобится строго следовать правилам, касающимся пожарной безопасности. Трубку обкладывают прочным каркасом, стойким к возгоранию, это могут быть кирпичи или асбест. Подобная процедура позволяет предотвратить рассыхание древесины на участках, примыкающих к дымоотводу. Нередко во время установки трубки в деревянных строениях применяют системы с двумя контурами.

В идеале необходимо создавать схему дымохода, где горизонтальная соединительная труба имела бы небольшую длину. Строение такого дымоотвода включает элемент, который называется “шибер”, он помогает контролировать процесс тяги. Как и в отводящих элементах предыдущего типа, горловину накрывают специальным колпаком. Детали трубки при этом закрепляют, соблюдая дистанцию в один метр на расстоянии друг от друга, создавая проход дымохода через стену в деревянном доме.

Расчеты и правила установки

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

• Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.
• При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма. Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.
• В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата. Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки!
• Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.

Способы изготовления дымоходов

Монтаж системы, с помощью которой осуществляется вывод продуктов сгорания, может выполняться из следующих материалов:

• кирпич;
• керамика;
• металл.

Разновидности наружных дымоходов

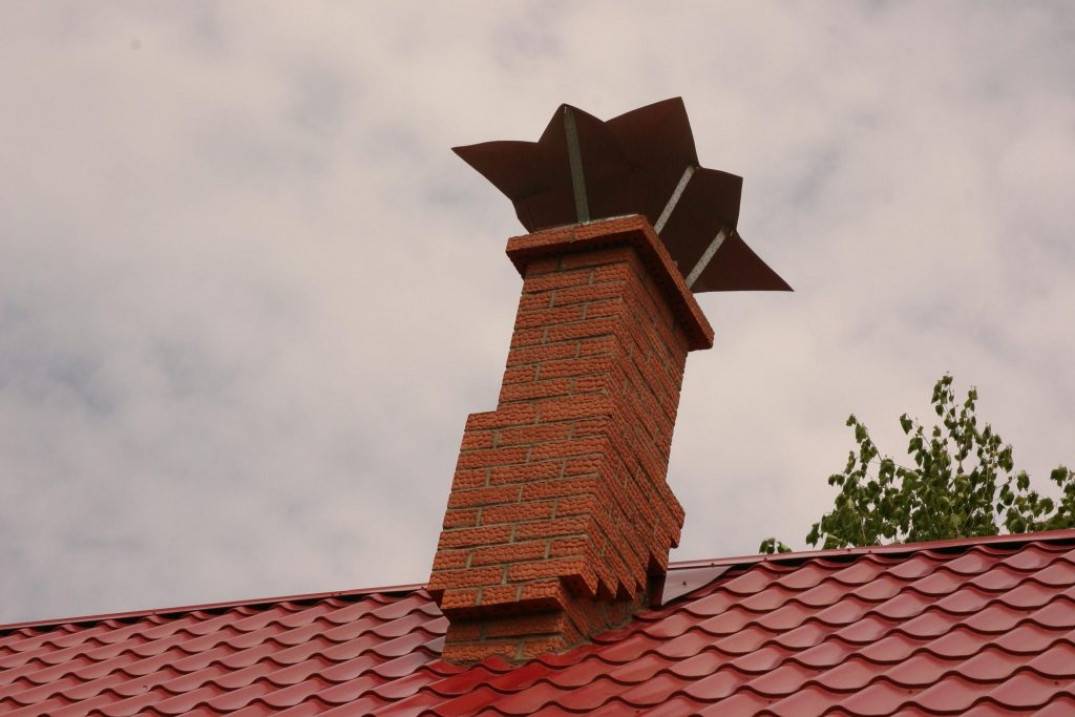

Дымоход в деревянном доме из кирпича – решение, которое сейчас практически не используется. Применение обосновано, например, в процессе реставрации, когда нужно воссоздать первоначальный облик дома, который представляет историческую ценность.

Керамические изделия являются более современным решением. Представляет собой конструкцию из специального дымоходного кирпича, утеплителя и внутренней керамической трубы. Их монтаж позволяет обеспечить гладкость внутренних стенок и снизить оседание сажи на внутренней поверхности трубы.

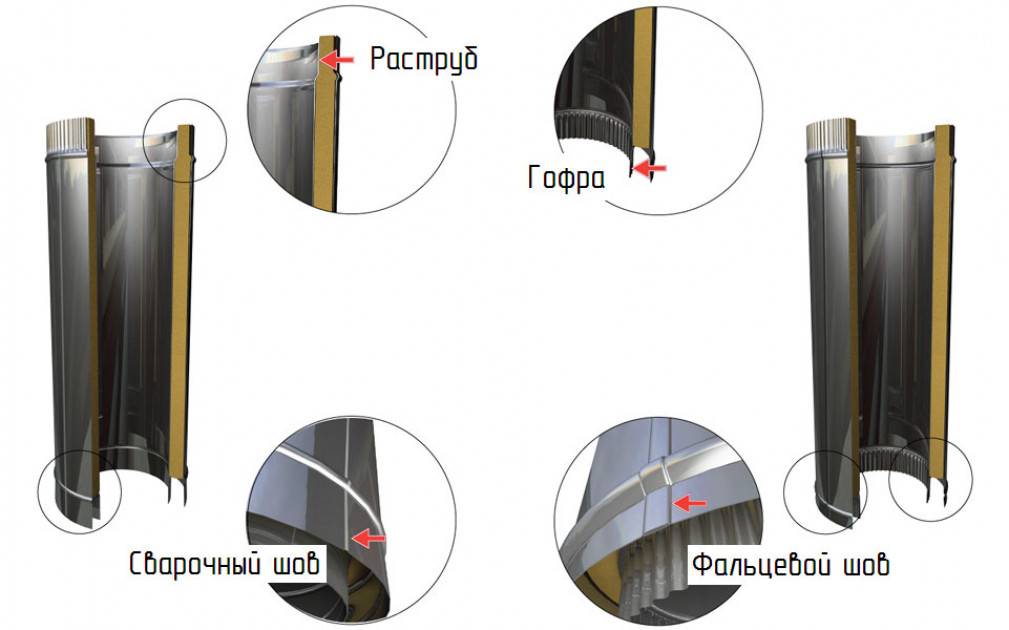

Металлический дымоход – это составная труба, состоящая из двух оболочек с уложенным между ними утеплителем. Для каждого типа конструкции предъявляются свои требования по монтажу и проектированию. Поэтому без детального рассмотрения каждого в отдельности сложно понять технологию устройства через стену.

Определяем высоту дымохода

Высота дымоотвода — важный показатель при выборе конструкции. От нее зависит тяга и скорость вывода газов наружу. Чтобы рассчитать высоту дымоходного устройства, следует учесть следующие параметры:

• высоту дома. Если высота дома небольшая — 5м, то минимальный размер дымоходной конструкции тоже 5,5 метров. Когда она будет меньше предложенной величины, то могут возникнуть проблемы: задымление здания, отравление угарным газом, уменьшение тяги, износ твердотопливного котла. В случае длинной трубы эффективность котельной установки минимальна. Оптимальная высота дымоходного устройства 5-10 м. Если дом высокий, более 10 м, то дымоход должен располагаться выше конька на полметра, чтобы предупредить завихрения;
• мощность котла. Чем выше дымоходный прибор, тем большей мощности должно быть котельное оборудование. При мощности ниже 20 кВт, высота дымохода составляет 5м;
• материал кровли. Если материалы крыши горючие, то расстояние сэндвич-трубы до конька не должно быть меньше метра.

Изготовление и установка дымохода своими руками

Перед тем как сделать дымоход в бане через стену, желательно произвести замеры горизонтальной и вертикальной частей. Согласно нормам СНиП, протяженность горизонтальной трубы не должна превышать 1 м, иначе тяга окажется недостаточной, и в помещение будут поступать продукты сгорания топлива.

Если печь находится слишком далеко от стены, необходимо выполнить монтаж дымохода в бане с максимально возможным подъемом внутренней части трубопровода к месту вывода в стену. При расчетах вертикального уличного отрезка трассы нужно учесть, что его высота должна быть больше горизонтальной или наклонной части трубопровода. Нежелательна и установка слишком короткой трубы: высота от выхода патрубка из печи до высшей точки дымоотвода не должна быть менее 5 м.

Чертеж и схемы

На основании предъявляемых требований потребуется составить чертеж, на котором должно быть указано, как вывести трубу в бане через стену, длина горизонтального или наклонного отрезка. При устройстве вертикальной конструкции снаружи здания нужно учитывать и противопожарные требования:

• расстояние от деревянной стены — не менее 50 см;
• расстояние от свеса крыши — не менее 25 см;
• высота трубы над крышей рассчитывается так, чтобы край дымохода был на 50 см выше конька.

Чертежи с указанием всех размеров помогут правильно рассчитать и количество нужного материала.

Расчет размеров

Внутренний диаметр трубы в бане — это важный показатель, от которого зависит и качество тяги, и степень вероятности скопления угарного газа. Диаметр или сечение труб рассчитывают по показателю мощности печи:

• для стандартной печи в бане или промышленного устройства до 3,5 кВт применяют изделия сечением 14х14 см или диаметром около 15-16 см;
• банную печь мощностью 3,5-5.2 кВт оборудуют дымоходом сечением 14х20 см или диаметром около 20 см;
• для более мощных отопительных приборов рекомендуются дымоотводы сечением 14х27 см или диаметром не менее 25 см.

При выборе сэндвич-секций нужно учесть, что указанные параметры должна иметь внутренняя полость изделия.

Подбираем место выхода дымохода

Вывод трубы через стену бани не должен располагаться ниже, чем в 1 м от пола. При проведении наклонных каналов нужно учесть и расстояние до потолка: не менее 50 см.

В деревянной стене делают отверстие для проведения дымоотвода. В этом месте необходимо выполнить разделку из кирпича. Размеры разделительного слоя составляют 45 см в каждую сторону от поверхности трубы. В разделке оставляют проход для трубопровода. Его размеры — на 2-3 см больше, чем наружный диаметр трубы.

Монтаж

В отверстие разделки вставить цельный модуль длиной не менее 50 см. Трубу следует обернуть асбестовым полотном. Соединений внутри стены быть не должно. Для чистки трубы от сажи и конденсата на наружный край горизонтальной части дымоотвода ставят тройник с заглушкой снизу. В верхнем отверстии тройника крепят модуль вертикальной части трубы.

Крепление конструкции к стене производится кронштейнами и металлическими хомутами. Их ставят с шагом 1-1,5 м. Отдельные секции соединяют, вставляя трубы одну в другую и стягивая соединительным хомутом. На верхнем конце монтируют колпак для защиты от дождя и ветра.

Внутренний конец проведенной через разделку секции соединяют с патрубком печи или заранее проложенной горизонтальной частью трубопровода. Если сечение патрубка отличается от внутреннего сечения дымохода, применяют переходные элементы. Герметизируют соединение огнестойким материалом. При желании между патрубком печи и секцией трубы в разделке ставят модуль с задвижкой.

Основные разновидности дымоходов для бани

Содержание материала

• 1 Основные разновидности дымоходов для бани
• 2 Кирпичная дымовая труба для бани
• 3

  3.1 Цены на дымоходы

  Особенности металлического дымохода

• 4 Наружный дымоход
• 5

  5.1 Цены на сэндвич дымоходы

  Внутренний дымоход

• 6

  6.1 СНиП 41-01-2003. Файл для скачивания





















  Безопасность

• 7

  7.1 Цены на комплект дымохода

  Устройство кирпичного дымохода

• 8 Кладка трубы из кирпича
  • 8.1 Видео — Кладка распушки
  • 8.2 Видео — Кладка печи и дымовой трубы
• 9 Выбор металлической трубы для сооружения дымохода в бане
• 10 Монтаж металлического дымохода для бани
  • 10.1 Цены на коаксильный дымоход
  • 10.2 Видео — Монтаж дымохода сэндвич
• 11 Прокладка теплозащиты
• 12 Изготовление сэндвич-труб своими руками
• 13 Простой способ устройства дымохода
• 14

  14.1 Видео — Типичные ошибки при установке печей и дымоходов

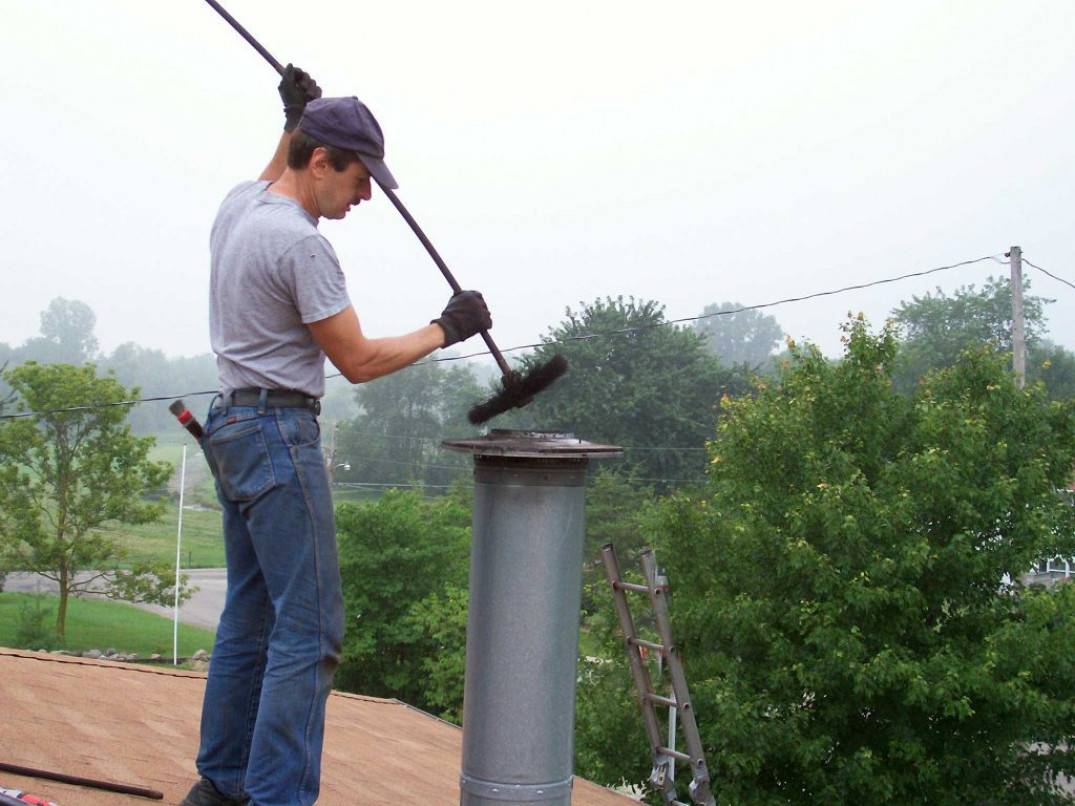

  Обслуживание дымохода из кирпича и из металла

Характеристика	Виды	Особенности
По материалу	Металлические, кирпичные, керамические, асбестоцементные, полимерные	Металлические трубы просты в установке, и большинство предпочитает именно этот вариант. Кирпичный дымоход сделать сложнее, но он более долговечен, чем металлический, и лучше сохраняет тепло. Керамическая труба стоит дороже, но она проста в установке, отличается хорошей термоизоляцией, жаростойкостью и долговечностью. Асбестоцементные дымоходы очень дешевы, но не выдерживают температуры выше 300°C, как и полимерные
По конструкции	Наружные и внутренние	Наружный дымоход выходит сквозь стену и идет вверх снаружи помещения, внутренний выводят через потолок и кровлю

Виды дымоходов по материалу изготовления

Внутренний и наружный дымоходы

Советы профессионалов

При устройстве дымоотвода стоит воспользоваться советами специалистов, чтобы сделать идеальный узел для выхода дыма. Трубку, которая идет с наружной части, собирают по конденсату. Если выполнять процедуру по дыму, конденсат способен просочиться в гильзы. Утеплитель нельзя смачивать, в этой ситуации трубки будут плохо изолированы, а наружная гильза может спровоцировать пожар при нагреве стеновых конструкций. Помимо этого промерзание жидкостей способно стать причиной образования прорех на трубках, а кислота внутри конденсатного вещества провоцирует прогорание вкладыша изнутри. Вытекание дыма на открытых пространствах не опасна, ее можно ликвидировать, если дополнительно смазывать стыковые части герметиком.

Не рекомендуется снижать диаметр отверстия дымохода, это может спровоцировать остановку либо снижение тяги. Дымоходный канал обязательно очищают от сажи дважды в год, а оголовную часть от льда, снега или намерзшего на него конденсата. Сэндвич-трубам не нужно дополнительное утепление, кроме участка прохода сквозь перегородку либо стенку. Для этой цели лучше использовать утеплители огнеупорного типа и исключить применение стекловаты. Участок, в котором труба пролегает через стенку, необходимо в обязательном порядке утеплять при помощи керамической или базальтовой ваты, асбеста либо вспененного вермикулита. Применение асбеста не доставляет проблем, на завершающем этапе изделие не начнет пылить и выделять опасные вещества.

При работе со стенками из дерева необходимо помнить об опасности их возгорания, поэтому ставить дымоходы в таких строениях гораздо сложнее, если сравнивать их с кирпичными. Когда дымоход выводят сквозь деревянную стенку, необходимо строго соблюдать дистанцию от трубы до стены, она не должна быть толще 260 мм. Дополнительно нужно позаботиться о теплоизоляционной части и обработать стены антипиренами. Ставя дымоход в таком строении, понадобится изолировать поверхности стенок возле монотрубы и патрубка выхода от теплового генератора. Такую изоляцию создают с помощью горючих материалов, например, плитки, штукатурки, камня либо металлических листов.

https://youtube.com/watch?v=SrXoY-IEbs0

Конструкции современных дымоходов

Любой дымоход выполняет свою единственную роль – отводит вредный человеческому организму угарный дым. Но помимо этого, современные системы различают по следующим конструктивным особенностям:

• Облегчённая конструкция. Часто такие конструкции монтируют в каркасных домах, где чрезмерная нагрузка только навредит всему дому. Под категорию «лёгкий» идеально попадают сэндвичные трубы, которые выполнены из тонкостенных металлических элементов. Дополнительный теплоизоляция способствует сохранности тепла, из-за чего облегчённые конструкции постоянно остаются популярными. При необходимости, такую конструкцию очень легко демонтировать.
• Конструкция на основе компактных элементов. Для таких дымоходов используют керамические блоки. Основное преимущество таких блоков – низкий уровень теплопроводности. Блоки изготавливают со специальными замками по краям, что существенно упрощает кладку.
• Экономный вариант конструкции. Идеально подходит на первое время, пока не появятся средства для монтажа основательной системы. Для кладки используется стандартный красный кирпич, из которого выкладывают прямоточную шахту. В шахту заводят изделие из нержавейки и укрепляют. Кладки кирпича при этом не требует особой разновидности раствора или работы определённых мастеров – всё получается дёшево, быстро, качественно.

На этом ознакомление с конструкциями дымоходов закончено, теперь следует переходить к их основным разновидностям.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы. В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора

Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей. Дымоход должен иметь вертикальную форму без уступов

По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен. Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок. Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения. Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров

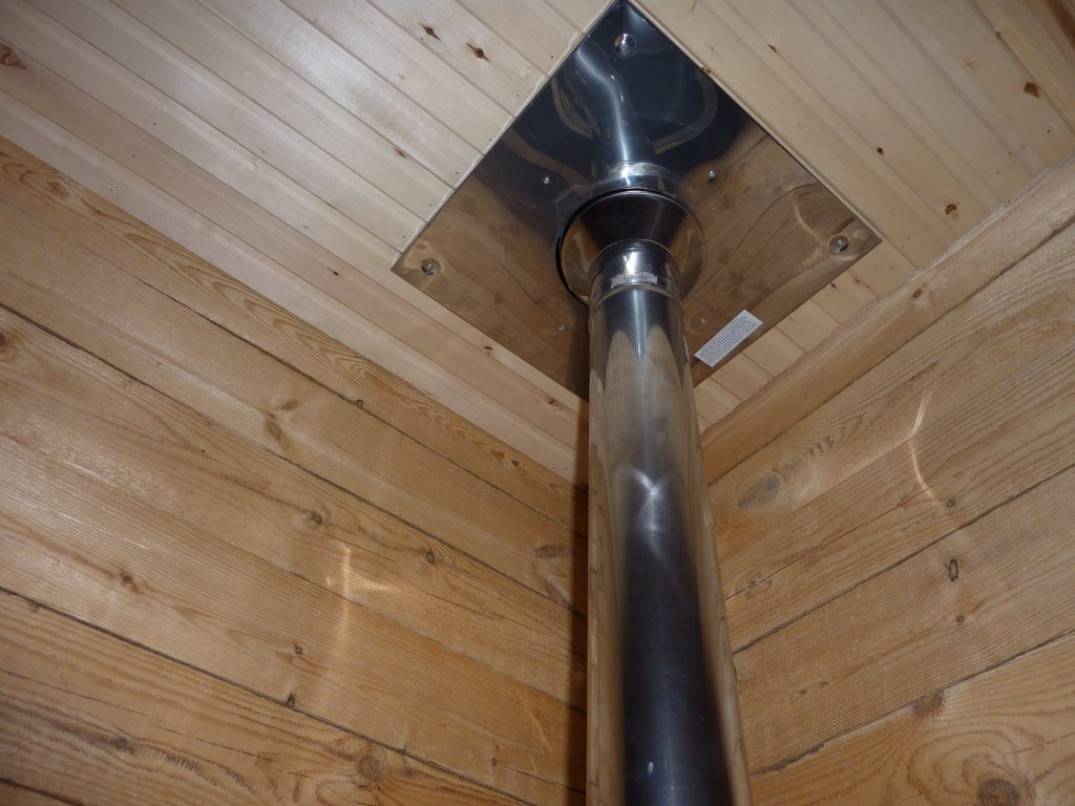

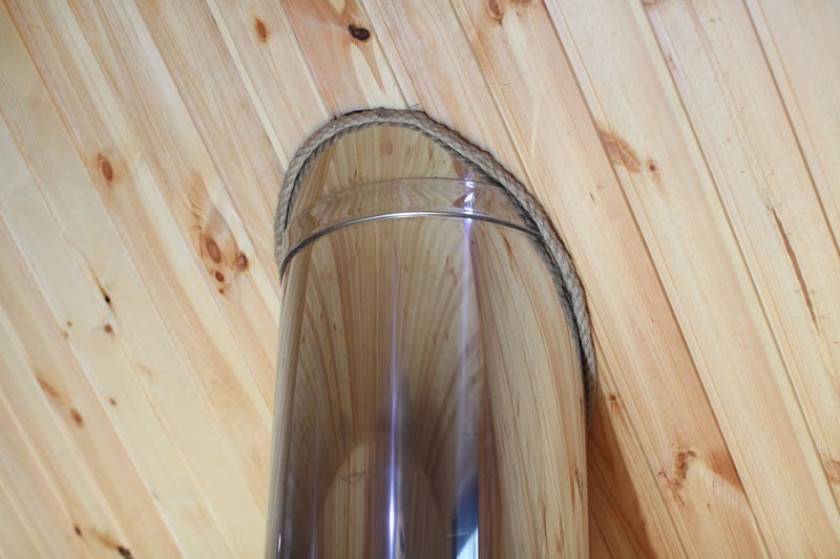

В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

• Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
• Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
• Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
• Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
• Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Особенности работы с деревянными стенами

Производя монтаж дымохода через стену в деревянном доме, нужно помнить о высокой пожарной опасности этого материала. Выполняя проход дымохода через деревянную стену, нужно дополнительно позаботиться об изоляции, к примеру, можно использовать огнестойкий кирпич, асбест. В каркасном доме ситуация складывается подобным образом. Для понимания всего процесса наглядно, демонстрируем, как правильно выводить дымоход через стену в деревянном доме схемой.

Кстати, обустройство хорошей изоляции позволяется избежать порчи дерева, ведь от нагрева волокна рассыхаются. Начиная продумывать выведение дымохода через деревянную стену, продумайте, какую именно конструкцию будете использовать. Всеми специалистами рекомендуется установка трехслойных систем, они оснащены собственной термоизоляцией, которая практически не допускает нагрева внешних частей канала.

Кстати, к особенностям установки именно для деревянных строений, можно отнести обязательность формирования идеально вертикального канала, без изгибов. Делая дымоход, не забывайте об установке шиберов, они помогут справиться с излишней тягой и позволят регулировать поток.

Важный момент, сейчас многие используют сайдинг в качестве отделки для деревянных домов. Так вот, использование сайдинга подразумевает отступление от стены до дымохода на расстояние больше 150 мм. Это связано с тем, то материал пожара опасен и его диапазон температур равняется в минимальном значении всего 50 градусам.

Виды дымохода в бане

Дымоход — это инженерная система, предназначенная для отвода продуктов сгорания топлива, которые представляют опасность для конструктивных элементов здания и людей, посредством естественной или принудительной тяги на безопасную высоту. В функции дымохода входит защита горючих элементов зданий от раскаленных газов и химически агрессивного конденсата, людей от дыма и угарного газа.

Дымоходы различаются по материалу и типу конструкции.

Классификация по материалам

Канал для отвода дыма может быть из нескольких материалов. Основными являются:

кирпич. Позволяет получить красивый дымоход с хорошей тягой. Но сложить печку с дымоходом сможет не каждый домашний мастер. Чаще всего нанимается профессиональный печник, которых на территории страны осталось не так много. Дополнительным минусом служит более высокая цена на возведение;

• стальные трубы. Металл активно осаждает сажу на своей поверхности. Поэтому нужны качественные дрова: ольха, дуб. Береза и хвойные породы при сгорании выделяют много смолистых веществ (береза — деготь), которые и забивают дымоход. Проблему сажи можно решить несколькими способами: почистить — самое простое решение, протопить осиновыми дровами — осевшие на стенках труб вещества перегорят без воспламенения и сползут вниз, использовать специальные химические добавки в огонь, после чего сажа мелкой пылью осядет на дно трубы (на заметку: дна трубы нет только в русских печах);
• сэндвич трубы. Наиболее оптимальный вариант для монтажа дымохода. Отличаются простотой монтажа, довольно привлекательным внешним видом и доступной ценой. Продаются комплектами. При необходимости удлинения трубы всегда можно купить вставку;

асбоцементные трубы. Имеют высокий уровень пожарной безопасности и доступную цену. Главный недостаток — большой вес, требующий отдельного фундамента, т.к. ни одна стена не выдержит нагрузку.

При этом фундамент съест всю экономию средств, полученную при приобретении асбоцементного материала.

По типу конструкции

В банях используется всего два вида конструкций дымохода: вертикальный (внутренний) и через стену (внешний) (отличия хорошо видны на рисунке, расположенном ниже).

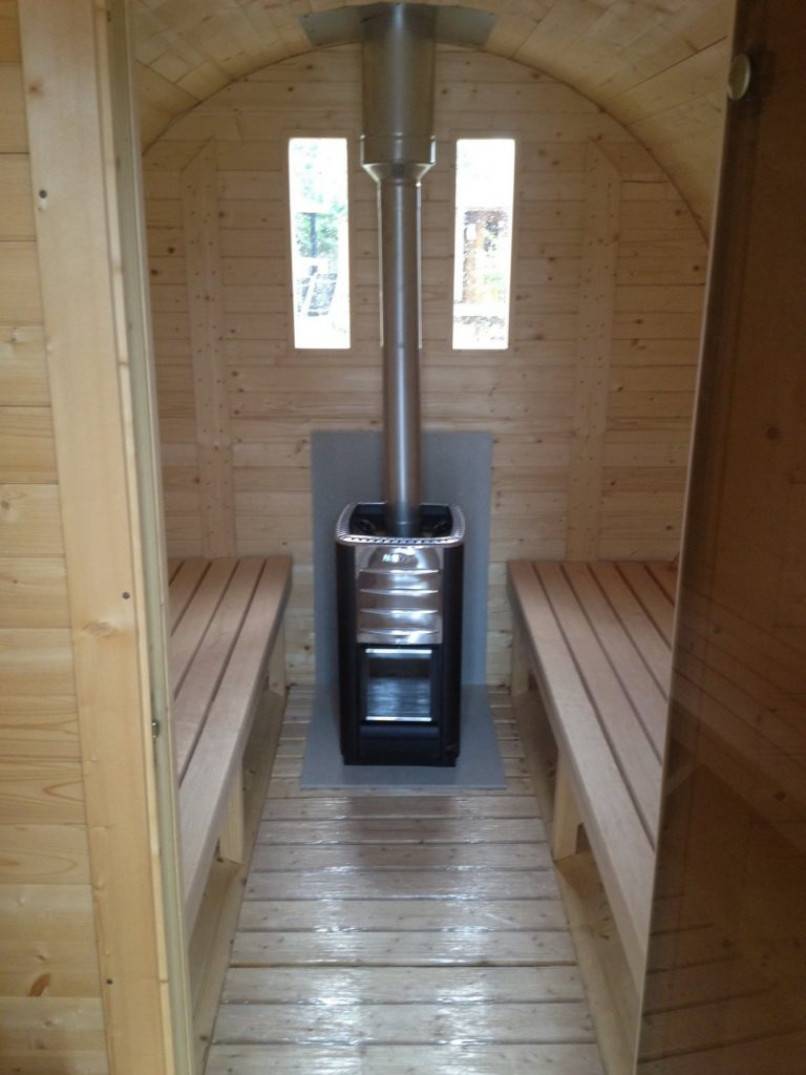

Вертикальный (он же внутренний). Так называют трубу для вывода горючих газов во время горения дров, установленную вертикально непосредственно на печь. У нее много плюсов при минимуме недостатков:

• более низкая стоимость установки;
• прекрасная тяга, позволяющая экономить дрова;
• возможность расположить камни ближе к потолку, что улучшает качество пара и микроклимат, а также закрыть их футерованным кожухом (продлевает время принятия банных процедур при заглушенной печи).

• сложно монтировать и обслуживать;
• есть минимум две точки прохождения рядом с горючими материалами;
• без навыков сложно обеспечить герметичность прохода трубы через крышу: во время дождя может подтекать.

Внешний (через стену). Технология монтажа дымохода через стену более простая, что позволяет многим домашним мастерам выполнить весь комплекс работ самостоятельно. У конструкции есть сильные и слабые стороны. При этом некоторые недостатки для любителей пара могут стать критическими.

Но об этом в следующей главе.

Сборка дымохода и его вывод через стену ↑

Перед началом монтажных работ следует подготовить полный комплект деталей, входящих в состав обустраиваемой конструкции. Он должна состоять из следующих стандартных компонентов:

• набор труб и стыковочных элементов (тройников, в частности), необходимых для разветвления дымохода и его вывода наружу;
• так называемые «колена», посредством которых удаётся сформировать изгиб трубоотвода под нужным углом (его значение обычно указывается в названии этой заготовки);
• крепёжная опорная консоль, посредством которой конструкция фиксируется на стенах (с комплектом специальных хомутов);
• специальный смотровой (ревизионный) тройник, одновременно используемый для очистки канала от сажи;
• встраиваемый в дымоход сборник влаги (конденсата).

При необходимости в состав конструкции вводятся дополнительные смотровые окна и регулирующие заслонки.

Перед тем, как установить дымоход через стену, следует убедиться в том, что угол его подводки к стене в точности равен 90 градусам (для этих целей может использоваться заранее подготовленный угольник). Одновременно с этим нужно будет снять размеры всех заготовок и нанести разметку в месте вывода трубы через стену, задающую расположение и диаметр отверстия под неё.

Все дальнейшие операции осуществляются в следующей последовательности:

• Сначала в деревянной стене в соответствии с разметкой проделывается круглое отверстие, соответствующее диаметру выбранной трубной заготовки (с небольшим запасом на утеплитель).
• Затем сквозь него прокладывается горизонтальный участок отвода, идущего непосредственно от отопительного прибора.

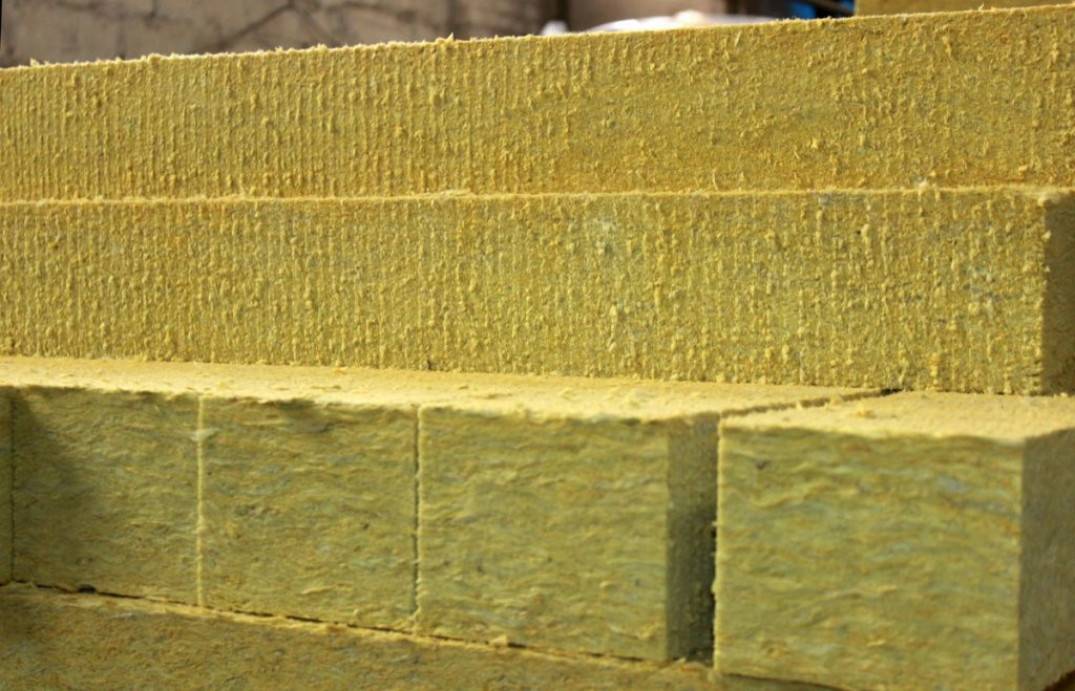

• Поверх отводной заготовки монтируется слой теплоизоляции, оптимально подходящей для данных условий, а само отверстие с внутренней стороны закрывается специальным защитным кожухом.

Важно

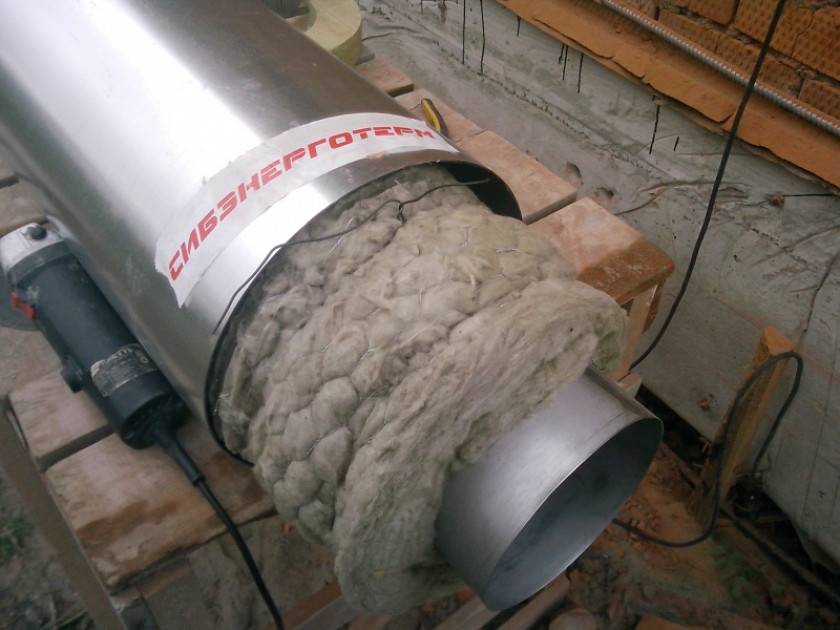

Проход сэндвич трубы через стену также подлежит обязательной термоизоляции.

izoliacia-vihoda-1
izoliacia-vihoda-2

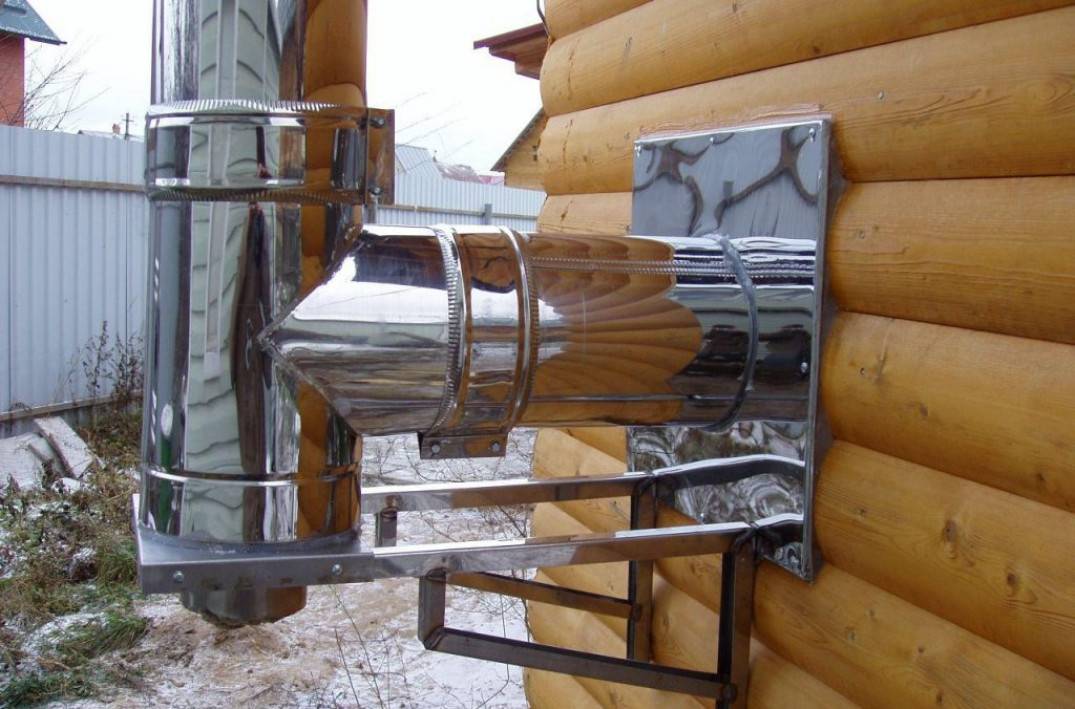

• К уложенной горизонтальной трубе под углом 90 градусов снаружи крепится вертикальная часть выводного канала, тройники которой фиксируются с помощью опорных кронштейнов, а стыки закрепляются посредством хомутов.
• С нижней стороны тройника монтируется конденсационный бак, а основной отводной канал фиксируется на стене посредством тех же хомутов и кронштейнов, располагаемых на удалении не более 60 см один от другого.

Специалисты советуют также организовать изоляцию прокладываемых труб от наружной поверхности стен здания (посредством базальтового минерального утеплителя, например). Этот приём обычно применяется при прокладке дымоходов в строениях из древесных материалов.

В заключении отметим, что пользователи нередко задаются таким вопросом: а как вывести трубу из бани через стену и предъявляются ли к этой процедуре какие-то особые требования?

Ответ на это вопрос достаточно прост. В условиях бани отвод дымохода обустраивается точно таким же образом, однако в этом случае к его изоляции предъявляются повышенные требования, а именно:

• отверстие для отводного канала защищается особыми негорючими материалами (огнезащитной тканью, например);
• кроме того, этот участок стены обивается металлическими листами, предохраняющими древесный материал от излишнего перегрева и возгорания.

Все остальные действия по прокладке дымоотвода в бане аналогичны уже описанным ранее операциям.

https://youtube.com/watch?v=wlOfDC9YLwM%3F

2022 stylekrov.ru

Требования к выводным каналам и их виды ↑

Перед обустройством дымохода необходимо учесть ряд моментов, касающихся допустимости прокладки в том или ином помещении. При его проводке через стену должны соблюдаться следующие обязательные условия:

• Такой дымоотвод не допускается монтировать рядом с линиями прокладки инженерных коммуникаций.
• Проводка через стену должна делаться на участке, где отсутствуют стыки между отдельными трубными заготовками.
• Подготовленное отверстие обязательно ограждается защитным кожухом, под которым в зазорах укладывается теплоизоляционная прокладка.
• Выводная труба в районе прохода дымохода через стену жёстко фиксируется посредством специальных крепежных элементов, располагаемых с шагом не менее 60 см.
• Горизонтальные участки при подводке к стене не должны превышать одного метра в длину.

По своему конструктивному исполнению предназначенные для вывода через стену дымоходы делятся на одноконтурные и двухконтурные системы.

Одноконтурное исполнение отводящего дым канала допускается при наружном размещении дымохода в сооружениях из негорючего материала (кирпича и бетона). Его основные преимущества – это относительная простота монтажа и невысокая стоимость. К особенностям этого способа обустройства дымоотвода можно отнести использование стандартных стальных и нержавеющих труб.

При монтаже двухконтурной отводной системы используются не одна, а две вставленные она в другую трубные заготовки. Перед тем как вывести трубы от печи через стену в промежутке между ними размещается слой утеплительного материала. Такой вариант обустройства проходящего через стену дымохода имеет повышенную степень термической защиты и рекомендуется к применению в деревянных строениях.

На заметку
Всё большее распространение в частном строительстве получают конструкции на основе современных сэндвич труб, отличающиеся своим привлекательным видом, сравнительно малым весом и длительными сроками эксплуатации.

Понятно, что монтаж дымохода через стену в деревянном доме предполагает его частичную или полную прокладку с внешней стороны жилого здания. Разберём положительные и отрицательные стороны этого способа обустройства выводного канала.
