Виды печей из кирпича для дома с варочной плитой: модели современных конструкций, типы и разновидности кладки

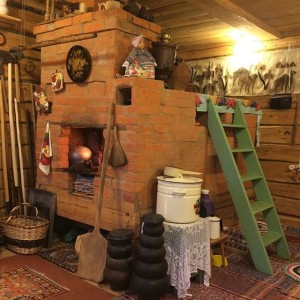

Русская печь в доме: плюсы и минусы

Важно рассмотреть преимущества и недостатки конструкции

Плюсов у нее много:

тепловой поток характеризуется низкой плотностью, а площадь греющей поверхности очень большая, потому тепло всегда мягкое, воздух не сушит, а эффект дает лечебный;
грамотно спроектированная и построенная русская печка обеспечивает отдых на лежанке в тепле, даже когда в доме низкая температура;
часть тепловых потоков передается фундаменту и прилегающим слоям грунта, высушивая их – риск вспучивания и последующей деформации при этом снижается;
при хорошем прогреве тепло держится несколько дней, потому после продолжительного рабочего дня или нескольких суток отсутствия хозяин в доме не замерзнет;
приготовленная на печной плите еда имеет особый вкус и аромат – даже простые блюда становятся вкуснее;
есть несколько вариантов топлива – дрова, солома, торф, камыш, кизяк.

Такое сооружение хорошо подходит для домов, где люди живут постоянно.

К основным его недостаткам относят:

затраты на материалы – на аналогичную сумму можно возвести камин и 2 печки-голландки;
долгий нагрев – занимает это 3-4 часа, а помещение прогревается до максимума в 2-2,5 раза дольше;
сложное устройство, это относится к дымовым каналам, топочной камере, схеме свода.

Размер современной русской печи стал скромнее.

Сегодня предпочитают более компактные конструкции с плитой, нередко отказываются от лежанок.

Для наглядности перед строительством можно сделать макет из коробок своими руками.

Раньше сооружение не прогревалось внизу. Проблему решил подтопок. Русская печь с подтопком привлекательна равномерным прогревом, возможностью частичной растопки в не холодные дни.

Фундамент для русской печи

Поскольку печь — массивное и тяжёлое сооружение, ей необходим отдельный фундамент. Поэтому начинать строительство печи в уже возведённом доме будет проблематично — об этом следует подумать заранее.

Идеальным по надёжности вариантом будет плитный монолитный фундамент из железобетона. Подошва фундамента печи не связывается с фундаментом дома и является независимой конструкцией. Возведение его осуществляется по стандартной технологии. Обрез, т. е. выступ, образованный верхней кромкой фундамента и первым рядом кладки, должен быть не менее 50 см. Перед началом кладки на фундамент укладывается гидроизоляция — рубероид, сложенный в два слоя.

Чаще всего печь располагается у внутренней стены, имеющей мелкозаглубленный фундамент. В этом случае его подошва должна находиться на одном уровне с подошвой основания печи. Для обеспечения независимости фундаментов между ними оставляют зазор не менее 5 см, в который засыпается песок. Верхний край фундамента печи не доходит до уровня чистового пола на 14 см.

Если печь устанавливается в проёме, прорезанном в несущей деревянной стене, необходимо соединить получившиеся концы нижнего венца. Это делается при помощи полос стали толщиной 6 мм и шириной 60 мм, которые накладываются на брёвна с двух сторон стены и стягиваются болтами диаметром 16 мм. Проём обрамляется деревянными стойками. Между ними и будущей печью должен образоваться циркуляционный зазор шириной около 5 см, который называют разделкой. В фундаменте дома под стеной также должен быть заранее предусмотрен промежуток, равный ширине основания печи плюс отступка по 5 см с каждой стороны.

Шведская печь и ее разновидности

Как видно из названия, изобретателями устройства являются шведы – заядлые охотники, проживающие в стране с сырым и холодным климатом. Отопительная конструкция должна была долго держать тепло, быть пригодной для приготовления пищи и просушки белья. Неудивительно, что шведская печь становится незаменимым атрибутом охотничьего домика.

«Шведка» является модернизированным вариантом «голландки». Тут дымоход вынесен в заднюю часть, называющуюся «щиток» и имеет один извилистый канал. В зависимости от его сечения, можно выделить три типа «шведок».

Тип щитка	Описание	Плюсы и минусы
С вертикальным дымоходом	Канал имеет вертикальную ориентацию и 2-3 изгиба (колена)	Требуется 1 дверца для чистки дымохода, но прогревается щиток неравномерно (передняя часть быстрее)
С горизонтальным дымоходом	Канал расположен горизонтально, имеет 3 и более изгиба.	Щиток прогревается равномерно, но требуется множество ревизионных отверстий, что повышает стоимость возведения
С колпаками	Канал имеет 2-3 камеры, в которых горячий воздух задерживается.	Щиток прогревается равномерно, для обслуживания дымохода нужна одна дверца, но конструкция сложна и не каждому мастеру «по зубам»

Типичная «шведка» с колпаком имеет два режима топки – летний и зимний. Переключиться между ними можно с помощью заслонки, расположенной на изгибе дымохода. В «летнем» режиме горячий газ удаляется напрямую, минуя каналы и колпаки щитка.

Современные печи, использующиеся жителями южных регионов России, являются модернизированными вариантами «шведки». В большинстве случаев их дымоход имеет горизонтальное или вертикальное направление, а в щитке может проходить 2-3 канала.

Строение русской печи

Главные составляющие агрегата:

горнило или топливник – основа любого отопительного сооружения, используемое для приготовления пищи;
свод – часть, расположенная вверху горнила, на которую укладывается массив, способный сохранять тепло;
под – нижний элемент топливника, предназначенный для повышения прочности топочной камеры;
щека – фасадная стена горнила;
устье – отверстие перед горнилом, через которое закладывается топливо и загружается посуда; это часть, соединяющая топливник с комнатой и дымовой трубой;
шесток – площадь, на которой находится хозяйственная утварь перед помещением в топливник или после извлечения из него;
подшесток – неотапливаемый отсек под шестком, предназначенный для хранения посуды или других вещей;
подпечье – область под подом агрегата, где размещаются дрова для протапливания;
хайло – устройство для выпускания дыма в трубу;
печурки – ниши для увеличения отопительной площади и улучшения теплообмена; они использовались для сушки трав, ягод, грибов и хранения посуды или обуви;
порожек – часть устья до свода, предназначенная для повышения КПД путем удержания дымовых газов под дугообразным перекрытием;
перекрыша – верхняя часть, на которой устанавливали лежанку.

Характеристика печей «по-белому»

На смену устройствам «по-черному» со временем пришли агрегаты «по-серому». Охлажденный дым выходил наружу либо через отверстие в потолке, либо через деревянную трубу. Из топки через канал выходили горячий дым и искры, способные вызвать пожар на крыше, особенно в летнюю пору года, так как кровли в то время выстилались из возгораемого материала – соломы. Потому длительное использование печей «по-черному» не означало наличие трудностей в изготовлении трубы для выхода дыма, а скорее так проявлялась забота наших предков о тепле в своем доме и его безопасности.

Однако русские люди понимали необходимость срочной альтернативы подобным ненадежным топкам, и она нашлась в виде новых, пожаробезопасных, простых, экономичных и многофункциональных сооружений – печей «по-белому».

Они строились уже не из глины, а предварительно обожженного кирпича

В то время люди обучились мастерству обжигания брусков, осознали их важность при возведении топок и начали сооружать кирпичные строения

Изменился и материал для кровли. Крыши стали выстилать дранкой или тесом, что исключало вероятность возникновения пожара.

Вскоре проблема риска возгорания вернулась. Новая дымовая труба повысила тягу, но в то же время увеличила и количество выбрасываемого горячего воздуха с искрами.

С целью повышения КПД и устранения риска возникновения пожара дымовую трубу начали делать изогнутой и пускать в кожухе оборотами. Таким образом, горячий дым, продвигаясь зигзагами по печи, отдавал тепло кирпичам, искры при этом также гасли. В конце своего пути продукты горения проходили по специальному горизонтальному участку трубы, из которой они попадали наружу уже остывшими.

Еще одно отличие «белых» печей от «черных» – фундамент. Первый вид устройства весит в 2-3 раза больше своей предшественницы, поэтому сооружали крепкую основу, чтобы пол выдержал и не провалился.

«Белые» печи хотя и являлись совершенными, но использовались долгое время только в домах бояр, князей и зажиточных господ. Причиной этому была дороговизна кирпича: обычные деревенские жители не могли себе позволить роскошь в виде приобретения этого материала и продолжали пользоваться печками старого образца. Некоторые находили альтернативу в возведении такого агрегата из необожженного кирпича – сырца, а обожженный использовали на под и свод печи.

Конструкция отопительного агрегата «по-белому» оказалась настолько совершенной, что до сегодняшнего времени не поменялась. Отдельно модернизировались только некоторые детали, упрощая работу и улучшая внешний вид оборудования.

Характеристика печей «по-белому»

Они строились уже не из глины, а предварительно обожженного кирпича

Принципы классификации печей

Если изучить справочники, то выяснится, что единой утвержденной классификации отопительных устройств нет. Связано это с универсальностью конструкции, быстротой модернизации, региональной спецификой. Так, отопительно-варочные печи, установленные в домах Украины и Кубани, являются разновидностью «шведки», а современные «голландки» отличаются от оригинальных строением дымохода.

Условно можно сделать группировку по следующим признакам:

стране происхождения – голландские, шведские, русские;
предназначению – отопительные, варочные, комбинированные;
материалу – кирпичные, каменные, железные;
толщине стенки – толстостенные, комбинированные, тонкостенные;
типу дымохода – прямой, многоканальный (последовательный и параллельный);
устройству топки – закрытые и открытые (камины);
форме – угловые, квадратные, круглые, многоугольные.

Рассмотрим современные виды отопительных печей и расскажем, в каких условиях они будут наиболее эффективны.

Плюсы и минусы

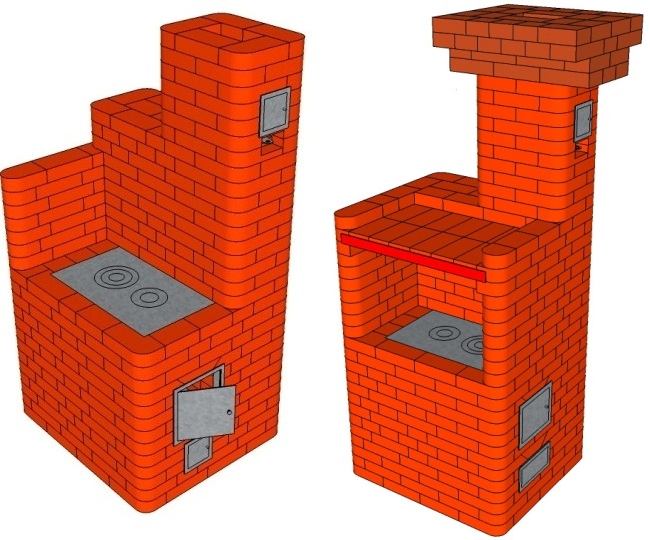

Печь дровяная с варочной плитой

К преимуществам эксплуатации дровяных моделей печей относятся:

универсальность – подходят для готовки и обогрева;
простота регулировки интенсивности сгорания топлива;
возможность создания комфортной температуры в большом доме;
простота монтажа готовых устройств и строительства кирпичных;
минимальное количество выбросов вредных веществ;
долговечность конструкции;
высокий КПД – у моделей с системами длительного сгорания достигает 82 %.

Минус агрегатов – применение только одного вида топлива и сложность строительства кирпичных модификаций для новичков.

Современные русские печи из кирпича

Еще в прошлом столетии невозможно представить себе
проживание в избе без русской
печки. Это было единственным способом отопления собственного дома. Со временем
происходили изменения в конструкции и функциональных особенностях печного
оборудования, но несмотря на это, печь по-прежнему качественно справляется с выполнением своей
задачи.

Современная
печь больше является предметом интерьера дополняющая его, подчеркивая русский
стиль. Правильная кладка и выбор места для установки сооружения – это залог
качественного отопления жилища. Сейчас выпускаются различные модели кирпича,
способные противостоять высоким температурам и аккумулировать жар.

Разновидности печек

Существует не мало разновидностей, имеющих множество
схожестей во внешнем и внутреннем построении, но все-таки они отличаются.

Для монтажа в частный дом, используются следующие отопительные
сооружения:

Плита и встроенный подтопок. Монтаж плиты
производится в основание конструкции. Классический вариант плиты представляет собой глухое
пространство.
Встроенный камин. Подходит для гостиных,
отдельных кабинетов или залов. Наблюдение за мерцающим пламенем помогает
сосредоточиться на внутренних мыслях и проблемах. Пригоден для встраивания
системы отопления.
Место для отдыха. Представляет собой место для лежания
или продолжительного сна. Больные суставы будут рады теплой постели.

Спальное место

Варочная поверхность. Размещайте сооружения
подобного плана на кухне, где хозяйка готовит пищу для членов семьи.

Достоинства печного отопления

Автономность – главное преимущество печного отопления. Обогрев дома зависит от
качества, функциональности и исправности печи. Нет зависимости от центральной
системы отопления. А значит, отопление дома не будет зависеть от сезонных
отключений и недостаточной подачи тепла по трубам.

Благодаря имеющимся плюсам, печное оборудование
распространено среди частного строительства. Некоторые из владельцев пытаются
устанавливать электрические или газовые системы отопления, после чего разочаровываются
от полученных результатов. Ведь такие виды требуют немалого вложения средств на
ежемесячную оплату. Закупка дров несоизмерима мала в сравнении с другими видами
альтернативного топлива и потому, считается наилучшим вариантом.

Экономия

Правительство РФ, разрешило собирать сушняк, а это в свою очередь позволяет дополнительно снизить затраты. Чтобы не закупать огромное количество дров, можно приобрести каменный уголь. Помимо денежной экономии, он помогает сохранять тепло продолжительное время.

Сбор сушняка

Наличие лежака в верхней части печи, поможет людям,
страдающим заболеваниями суставов. За счет чего можно уберечься от покупки
обезболивающих лекарственных препаратов.

Экономия топлива проводится путем контроля уровня жара в
печи. Делать это можно самостоятельно, либо по установленным датчикам. После
достижения оптимальных показателей, подкидывание дров прекращается. Дальнейшие
действия заключаются в контроле прогорания поленьев.

Интерьерное дополнение

Деревенский стиль, может быть дополнен русской печью. Сочетание
бревен или бруса с
печью, выложенной из красного кирпича, создаст тепло и уют внутри здания.
Расположившись вечером возле открытого очага, насладитесь треском горящего
дерева или визуальным наблюдением процесса горения.

Преимуществ в ней предостаточно, но она не лишена и
недостатков.

Небольшая копоть. Неправильный монтаж дымохода
или возникновение неполадок, приводит к просачиванию дыма внутрь дома, что
создает некомфортное условие для пребывания.
Угарный газ. Причина появления аналогична
предыдущему описанию, но последствия несколько отличаются. Отравление угарным
газом приводит к серьезным нарушениям здоровья.
Опасность открытого огня. Деревянные строения
нуждаются в специальной обработке и дополнительной установке экранирующих
заслонок.
Риск ожога. Об горячие кирпичи очень легко
обжечься. Поэтому, если в доме есть маленькие дети, рекомендуется устанавливать
ограждения.
Засорение дымохода. Дымоотводящая труба
нуждается в периодическом прочищении каналов от сажы.
Засорение колосников. Без периодической чистки,
подсос воздуха становиться хуже, а значит ухудшается горение топлива.

История происхождения русской печи

Первые сооружения для отопления домов, которые стали прообразами нынешних русских печей, появились около четырёх тысяч лет назад. Люди поняли, что сохраняемый ими огонь можно спрятать под крышу. Вплоть до VIII века печи были без трубы, поэтому весь дым выходил через двери, из-за этого на потолке и стенах избы скапливались слои сажи. Чуть позже над печами соорудили отверстия в крыше и поставили деревянные трубопроводы. Затем в XVIII веке стали применять огнеупорные кирпичи и у русской печки появилась кирпичная труба, которая возвышалась над избой. Поэтому можно утверждать, что впервые классическая русская печь появилась именно в XVIII веке.

Разновидности и классификация промышленных печей

Каждый производитель внёс в конструкцию промышленной печи собственную изюминку, отсюда и появились устройства, аналогичные по принципу действия, но отличающиеся по определённым параметрам. Из-за этого учёные приняли решение классифицировать электропечи по механическим, теплотехническим или термотехнологическим параметрам.

В зависимости от передачи тепловой энергии, промышленные электропечи разделяются на:

Теплогенераторы.
Теплообменники.

Промышленные печи-теплогенераторы провоцируют возникновение тепловой энергии внутри перерабатываемого сырья. Тепло появляется, в результате протекания электротока под воздействием химических реакций сквозь металлы. К таким печам относятся: устройства сопротивления, конвертерные, индукционные электропечи.

Печи-теплообменники разогревают перерабатываемые материалы, благодаря сжиганию топлива или применению электронагревателей. Передача тепла к помещённому внутрь сырью в таких устройствах, может выполняться конвективным или радиационным режимом. Примером функционирования первого, является хлебопекарная печь, а второго – промышленный инфракрасный обогреватель.

Функциональность электрических промышленных печей характеризуется электрическими импульсами. К таким печам относятся: дуговые, индукционные и электронно-лучевые печи. Они разделяются на 2 вида:

Вертикальные.
Горизонтальные.

Первая разновидность встречается крайне редко. В основном на промышленных предприятиях используются печи горизонтального типа. Температура внутри них может поддерживаться на одном уровне или изменяться, в зависимости от длины и времени функционирующей барокамеры. Устройства, изменяющие температуру внутри камеры, называются печами периодического действия, а поддерживающие заданный уровень – непрерывного действия.

Особенности конструкции

Классическая русская мини печь для беседки имеет сравнительно сложное конструктивное исполнение. Её основные элементы представлены на изображении:

Кратко, устройство подобной печи можно описать следующим образом:

Нижняя часть печки (основание) имеет пустую внутреннюю полость (подпечье или опечек), которую сверху перекрывает полукруглый свод, в разговорной речи именуемый «корытом». На него, в процессе кладки печи, насыпается слой песка (глиняной крошки, по которому выкладывается под (часто насухую, без использования кладочных растворов).
Место, где непосредственно сгорают дрова, подразделяется на две части: заднюю (горнило) и переднюю (варочный отсек). Закладка топлива и посуды осуществляется через входное отверстие, именуемое устье, которое закрывается заслонкой.
Простейшая версия мини печки состоит из каркаса, двухконфорочной (реже, одноконфорочной) варочной плиты, топки туннельного типа, разделённой дымовым зубом на дымовую (ближнюю) и пламенную (дальнюю) камеры.

Подобная схема кладки оптимальна для печи уличного размещения, так как:

наличие дымового зуба полностью исключает зависимость процессов горения от направления ветра и его силы;

пищу можно готовить при любых наружных температурах;

для готовки можно пользоваться низкокачественным топливом.

Стандартные размеры варочной поверхности, 1000-2000 мм (больше у мини печей не бывает). Высота горнила, до 700 мм. Размеры в проекции, 1000х1300 (оптимальное решение). Несмотря на столь незначительные габариты печь остаётся многофункциональной (выпекание хлеба, приготовление любых блюд).

При этом получившаяся конструкция является малозатратной, быстро кладётся (при наличии готового фундамента и должного опыта, за сутки), проста и удобна в использовании, демонстрирует минимальное время на приготовление готовых блюд, экологична, не нуждается в значительных объёмах топлива.

Версия со встроенным мангалом дополнительно включает специальный поддон для дров (углей) и решётку для мяса (укладки шампуров) на высоте 100-150 мм. Роль открытого огня в этом случае играют раскалённые газы, образующиеся в печи после топки.

Продукты готовятся не на открытом пламени, а внутри горнила. При этом можно разместить топку со смещением относительно вставленной решётки, либо непосредственно под ней (эти особенности закладываются на стадии проектирования).

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана «Grill House», гриллер

Мясо, которое вы приготовите в русской печи, сохраняет значительно больше полезных свойств, чем на классическом мангале. Оно готовится в специальной нише, в которой отсутствуют перепады температур и сквозняки. Поэтому продукт готовится в собственном соку.

Конструктивные особенности

Традиционная русская печь устанавливается на фундаменте — опечье, в котором формируется достаточно большая полость — подпечье. В этом отсеке зачастую хранится небольшой запас дров. В конструкцию также входятэлементы:

Горнило или топливная камера (топливник), в который закладываются дрова.
Под — основание, т.е. нижний слой топливника.
Свод — верх горнила, формируемый в цилиндрической форме из стесанного кирпича. Во время топки печи он сильнее всего накаляется и должен дольше сохранять тепло, для чего поверх него укладывается засыпка.
Щека — передняя топочная стенка.
Устье — проход (отверстие) в щеке, через которое закладываются дрова и происходит сообщение топливника с дымоходом.
Шесток — площадка, расположенная перед входом в устье. На него ставилась емкость с едой до и после помещения ее в горнило.
Подшесток — ненагреваемая ниша (печурка) под шестком. Часто служит для хранения посуды.
Загнетка — участок шестка (обычно с левой стороны). По сути, это маленькая печка с выходом к трубе.
Печурки — небольшие ниши в печных стенках, служащие для улучшения теплообменного процесса. Используются в качестве вспомогательных полочек.
Хайло — отверстие в верхней части шестка для сообщения с дымоходом.
Перекрышка — кирпичный слой над засыпкой свода. Как правило, она является основанием лежака.
Порожек — верхний выход устья в свод. Он задерживает газы, обеспечивая улучшенную теплоотдачу.
Боров — изменение направления дымохода для размещения трубы в районе конька.
Зеркало — печная стенка, обеспечивающая отдачу тепла в помещение.
Запечек — пространство между тыльной печной стенкой и стеной дома.
Перетрубье (щиток) — сборник дыма, формируемый над шестком.
Разделка — расширение трубной кладки на участке прохода через потолочное перекрытие.

Настоящее время

В XX веке был предложен современный вариант печи. В ней уже было рассчитано движение газов, и был обеспечен равномерный прогрев помещения. Качественно собранные модели могут простоять не один десяток лет. Даже после установки современного отопления, жители частных домов не отказываются от русской печи, хотя она часто используется не только по прямому назначению. Ее ставят в домах и особняках для создания нужного вида и интерьера. На фото представлен интересный дизайн комнаты с печкой.

Разновидности

Естественно, в современном мире русская печь перестала быть такой же, как раньше, меняется ее дизайн, размеры, предназначение и т. д. Существует несколько классификаций русских печей:

по размерам: маленькие (менее 1500×1750 мм ), средние ( 1500×1750 мм ) и большие ( 1500×2300 мм и более );
по положению: автономная (отдельная) или комбинированная с другой печью;
по устройству: современная и традиционная.

Модификации

Хотя некоторые люди предпочитают традиционный вариант устройства печи, большинство отдает предпочтение инновациям.

Виды усовершенствования конструкции:

С камином. Это дополнение позволяет установить в одной комнате печь, а через стенку – камин. При этом отпадает необходимость в отдельных дымоходах и фундамента для камина. На фото все наглядно показано.
С плитой и подтопкой. В этой модификации, как видно на фото, в массив печи встраивается варочный настил или плита.
С топчаном в качестве лежанки. Необходимость такого дополнения возникла в связи с уменьшением размеров печи. Если раньше лежанка могла вместить больше трех человек, сейчас на ней помещается один или два. Топчан позволяет создать дополнительное место для отдыха. Устанавливается он так, как показано на фото.

Плюсы и минусы

Недостатки использования подобного оборудования:

большой расход дров;
нагревание верхней и средней частей конструкции;
может не вписаться в интерьер.

Достоинства современного отопительного агрегата:

длительное поддержание тепла;
срок службы – более 30 лет;
безопасность и надежность;
оздоровительное влияние на весь организм;
возможность обогрева помещений большой площади;
высокая теплоотдача;
приготовление пищи;
сушка вещей, а также трав, грибов, ягод.

На печи избавлялись от простудных заболеваний, прогревали застуженную спину. Лечились не только теплом, но и печной золой, смешанной с солью.

Какие понадобятся материалы для строительства

красный кирпич – 750 шт.;
шамотная глина;
песок;
войлок или асбестовое волокно для изоляции;
рубероид на нижний слой также для тепло- и гидроизоляции;
крепежные элементы;
металлический уголок, лист и стальная проволока;
колосниковая решетка – 2 шт.;
дверцы для топочной камеры и поддувала – 2 шт.;
заслонка – 1 шт.;
задвижка – 1 шт.

… и инструменты:

строительный уровень;
шпатели;
мастерок;
дрель с насадкой миксер для смешивания раствора;
ведра;
сито для просеивания глины и песка.

Не забудьте и про инструменты: шпатель, мастерок, дрель с миксером. Дополнительно имейте под рукой ведра или баки, сито. Чтобы печь получилась ровной, используйте уровень.

Особенности

Особенностью устройства с мангалом, которая выделяет его от простых вариантов печи, является многофункциональность. Независимость от погоды можно отнести к особенностям конструкции – очаги (топки) такого устройства скрыты и напоминают камины.

К конструктивным особенностям относится размер моделей, достигающих в длину нескольких метров (самая простая модель с двумя топками – не менее 2,5 м). Высота печи в компактном варианте из двух топок вместе с дымоходом достигает 3 м и даже больше. Поэтому печь-мангал должна обязательно устанавливаться на крепкий железобетонный фундамент.

Уличные печи

Уличная печь на даче – не прихоть, а необходимость. Летом, когда домик и так прожаривается Солнцем, без нее не обойтись. Лучший вариант здесь – купить готовую садовую печь-барбекю, слева на рис. ниже. В продаже таких много, технология производства не сложна и хорошо отработана, поэтому ее приобретение обойдется вряд ли дороже любых других печных работ. Исключение – покупка буржуйки, о чем далее. А садовую печь-барбекю на зиму можно разобрать и хранить в помещении. Готовую вдвоем можно перемещать по участку.

Если же у вас умения в руках и желания его применять больше, чем лишних денег в кошельке, то справа на рис. ниже – маленькая кирпичная печь для дачи в металлическом каркасе. Шамотный кирпич для нее не нужен, пойдет обычный керамический, можно дефектный, бой, старый. Кладка на глиняном растворе без перевязки швов, так что, чтобы сложить эту печку, не только печником, но и каменщиком быть не нужно.

Уличные (садовые) печи

Печка эта маленькая, да удаленькая

При закрытой заслонке топки (обратите внимание на отверстия в ней!) она переходит в режим тления топлива с поверхности, что в теплую погоду дает возможность готовить, расходуя мизерные его количества. Весной и осенью дверцу топки можно снимать, тогда горение будет пламенным, высокоактивным

В общем, если вы не против сложить печь на даче самостоятельно, вникнув заодно в основные премудрости печной теплотехники, то начинать лучше с этой.

Порядовая кладка печки

После подготовки основания и знакомства с чертежами можно двигаться дальше

Важно строго соблюдать порядовку, указывающую на правильное положение кирпичей и установку печной фурнитуры

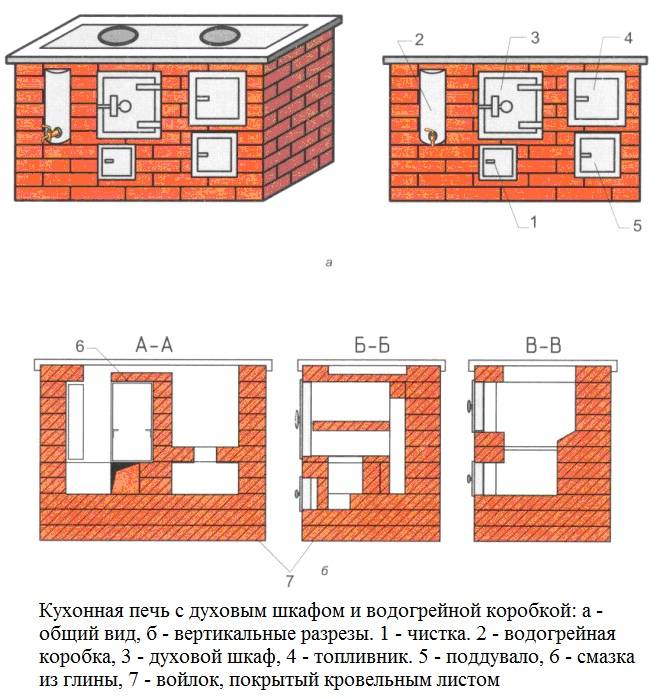

С плитой и лежанкой

Если планируется печь с плитой своими руками, то порядовка простая выглядит так:

Сделайте сплошной и ровный ряд.
Выкладывайте внутренние отсеки, оформляйте прочистные каналы, камеру зольника.
Поставьте дверцу поддувала и прочистной камеры. Закрепляйте их стальной проволокой, концы укладывайте в швы.
Закройте свод, перекройте входы в каналы, сформируйте отверстия и оформите потолок подового канала изнутри.
Зафиксируйте колосниковую решетку в большом топливнике. Внутреннюю кладку выполняйте без раствора, использовать лучше шамот, разрезая пополам в толщину. Поставьте дверку на малый топливник.
Установите водогрейный бак.
Поставьте колосниковую решетку на малый и дверку на большой топливники. Стяните правую стену полоской стали. Сзади большой топки раствор не нужен.
Установите и закрепите дверку малой топки. Продолжайте выводить внутренние каналы.
Этот ряд объединяется с предыдущим.
Выложите дно горнила, объедините топочные своды. Выведите в камеру отверстия каналов, водогрейный бак перекройте.
На краю кладки закрепите между топками уголок из металла 5х5 см. Пространство большой топки за плитой накройте колосниковой решеткой. Закреплять ее не надо.
Формируйте дымоход и стенки горнила. Слева установите задвижку-заслонку.
Продолжайте алгоритм.
Формируйте вход в дымоход. Открывать его будет задвижка (вертикаль). Выводите стенки горнила, оформляйте отверстие для заслонки.
Начинайте сужать кладку, перекрывая свод камеры. Приступайте к выводу дымохода.
Усильте стенки полосками металла.
Стяните заднюю стенку полоской металла. Сужайте свод камеры дальше, готовьтесь к кладке свода. Над нишей с плитой уложите уголок и полосу из металла – основу для кладки, создающей потолок.
Выкладывайте наружные стенки и свод горнила в форме купола. Можно установить шаблон или сварить арку из полос металла.
Укрепите стенку над входом в камеру полосой металла окружите свод горнила стенками.
Насыпьте песок, уплотните.
Приступайте к основанию лежанки. Заложите песчаную насыпь, спереди сужайте перетрубье.
Сузьте перетрубье, поставьте панель с отверстием-кругом, чтобы менять направление дыма.
Поставьте дверку прочистного окошка.
Установите задвижку для регуляции тяги.
Продолжайте перекрывать пространство.
Работайте по алгоритму.
Объедините перетрубье и дымоход на 27-29 рядах. Выкладывайте дымоход до начала формирования разделки. В месте, где дымоход проходит чердачное перекрытие, используйте цементный раствор.

Когда труба будет выведена на крышу, сделайте выдру – расширение над кровлей в виде напуска. Зазоры между кровлей и дымоходом закройте гидроизодяцией.

Русская печь с камином и лежанкой многофункциональна. Она дает тепло, на ней готовят еду, наверху отдыхают. На ней будут моментально сохнуть любые вещи.

С плитой под казан

И составные части, и кладка напоминают русскую печь с камином и лежанкой. Отказ от последней выгоден сокращением габаритов и плитой, на которую поместится большой казан. Порядовка такая:

Сделайте ровное и сплошное основание.
Поставьте зольную камеру.
Зафиксируйте прочистные дверцы.
Поставьте колосниковую решетку.
Сформируйте подтопочную камеру.
Начинайте футеровку топки.
Приступайте к сооружению стенок.
Выставьте уголки.
Выровняйте под.
Сформируйте хайло.
Поставьте плиту.
Возведите топочно-варочную камеру.
Перекройте дымовой канал.
Сформируйте свод большой топки.
Возводите стенки.
Продолжайте предыдущий ряд.
Свяжите стенки с арками.
Продолжайте ряд.
Выполните теплоизоляцию горнила.
Займитесь общим перекрытием.
Продолжайте алгоритм.
Выставьте задвижки.
Поставьте прочистные дверцы.
Продолжайте предыдущий ряд.
Соблюдайте алгоритм.
Перекройте канал.
Сформируйте дымоход.
Установите задвижки.

Остается возвести трубу до потолка. Обкладывайте ее 2х1,5 кирпича. Для изоляции перекрытия используется негорючий материал – металл, асбест.

Можно возвести печь с подтопком и лежанкой. В таком случае увеличивается длина топочной камеры или сооружается пристройка, внутри которой будут дымовые каналы.

Планируете ли вы для себя строительство русской печки?

ДаНет
