Проста в изготовлении, удивительно эффективна: бубафоня

Конструкция печи и ее элементы

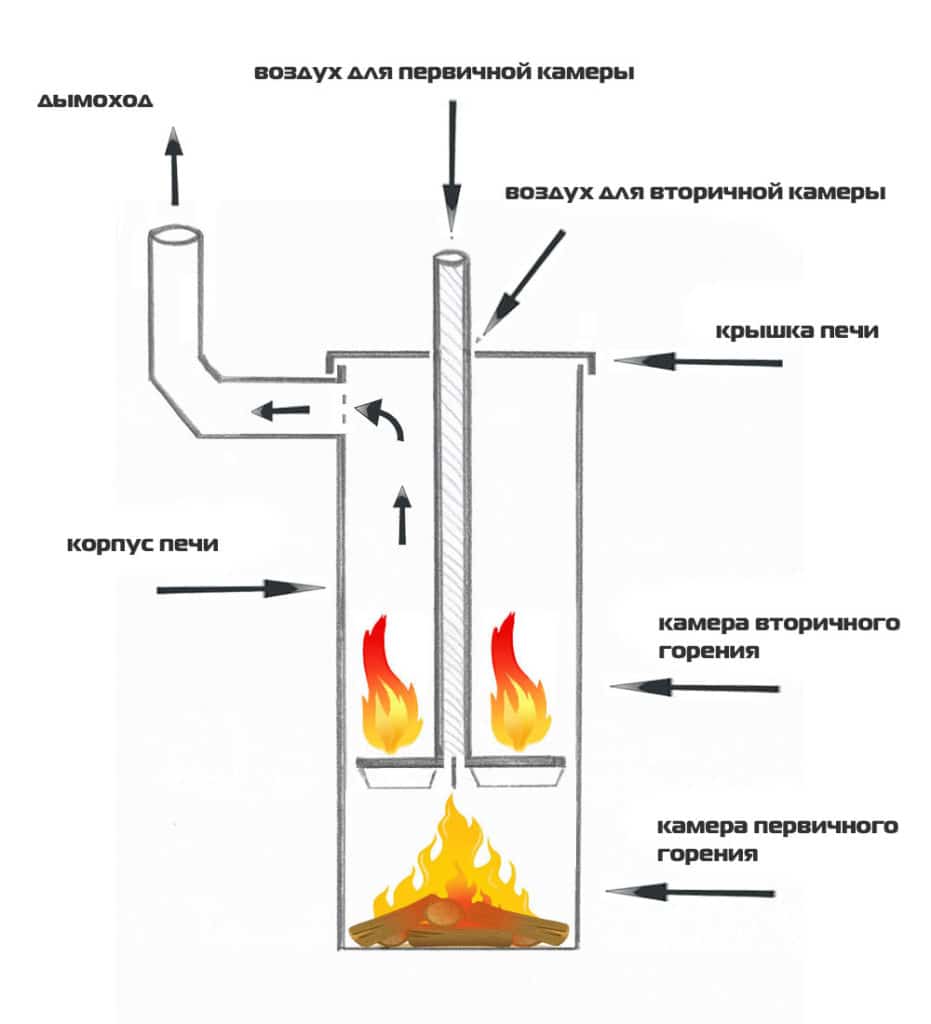

Печь бубафоня – схема строения

Как изготовить печь бубафоня своими руками? Чтобы ответить на этот вопрос, нужно изучить конструктивное устройство агрегата. Общая конструкция состоит из нескольких главных элементов:

• Цилиндрический корпус с патрубком дымохода;
• Верхняя съемная крышка;
• Прижимное поршневое устройство с воздуховодом;
• Дополнительные элементы – заслонка, ручки, дверцы.

В корпус загружается твердое топливо. Высота корпуса подбирается в диапазоне 3 – 5 диаметров цилиндрической части. Поршень (стальной круг со сквозным отверстием) закрывает топливо и разделяет внутренний объем на две зоны горения. Диаметр прижимного элемента составляет 0,95D, где D – внутренний диаметр топки. Толщина металла поршня имеет значения в зависимости от внутреннего диаметра печи: при 300 мм – 9 мм, 400 мм – 7 мм, 600 мм – 5 мм, 800 мм – 3 мм. В основной топке тлеет топливо, в верхней полой части цилиндра горит пиролизный газ. Через зону пиролизного сгорания по воздуховоду (стальной трубе) проходит воздух для процесса горения. Продукты процесса покидают топку через патрубок дымохода, присоединенный к дымовой трубе.

Поверхность (прижимная) стального круга оптимизируется монтажом воздушных каналов – к нижней плоскости приваривают уголки, швеллеры или гнутые полосы стали, улучшающие аэродинамическое движение воздуха и пиролизных компонентов. Высота каналов составляет величину от 10 до 12 % от D. На выходное отверстие приваривают отбойник с отверстием – он распределяет воздух по поверхности тлеющей закладки. Диаметр подающего воздух канала берут из расчета 0,5 диаметра дымохода.

Расчет диаметра дымохода обязателен ввиду сложной аэродинамики, видной на чертежах печи бубафоня. Чертежи печи бубафоня легко найти в сети. При отсутствии расчета процесс горения будет нарушен, печь перестанет работать.

Площадь сечения дымового патрубка составляет 1,75Q, где Q – тепловая мощность печи, кВт/час. Тепловая мощность составляет произведение массы единичной загрузки топлива на его удельную теплотворную способность, М х А. Теплотворная способность А зависит от вещества топлива и определяется по справочникам.

Масса топлива вычисляется из произведения объема топки V (куб. дм) на насыпную плотность загрузки Н. Насыпная плотность топлива также определяется по справочным материалам. Объем топки принимается с коэффициентом 0,65 от высоты печи и рассчитывается по формуле V = πD2/4хВ, где В – высота устройства.

Получив все расчетные данные, из площади сечения дымового патрубка вычисляется его диаметр.

По величине тепловой мощности определяется количество тепла, производимое агрегатом в зависимости от массы единичной загрузки топлива. Как правило, проектируются печи с циклом загрузки в 12 часов. Тогда часовая мощность составляет Q/12. При выработке 50 кВт теплоты часовая мощность составит 50/12 – 4,16 кВт. Укрупненное значение теплоты, необходимой для отопления помещений с высотой потолка до 2,7 метра и средними показателями тепловой изоляции составляет 80 – 120 Вт на квадратный метр площади. Рассчитанная величина 4,16 кВт обеспечивает качественный обогрев помещения площадью около 40 квадратных метров.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.

6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

7. Приварить рукоятки и подставки.
8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

1. Первый и второй ряд необходимо выложить сплошными слоями.
2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
7. На двенадцатом ряду формируется место для варочной панели.
8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Из чего можно сделать котел Бубафоня

Половина всей конструкции – это котел, который может быть изготовлен из любого материала, подходящей формы и характеристик. Это могут быть следующие предметы.

1. Печь бубафоня из газовых баллонов своими руками. Сварочные баллоны – лучшая основа для котла. Достаточно подогнать его по размеру и уже можно использовать. Так как газ находится под давлением, его сдерживают толстые стенки металла, что в печке будет препятствовать прогоранию.
2. Старый огнетушитель. Промышленные огнетушители большого объема удобны для изготовления котлов. Несмотря на то, что их диаметр меньше, они способны выдержать термонагрузки.
3. Металлическая бочка. Инструкция по изготовлению аналогична предыдущим вариантам. Для подготовки нужно вырезать верх и использовать его в качестве воздухоотвода.
4. Труба. Широкая канализационная труба с широкими стенками подойдет для котла. Но для этого требуется самостоятельно вырезать два круга из листовой стали и приварить в качестве дна и крышки.
5. Самодельный корпус из листа стали. Котел можно самостоятельно изготовить из стального листа, свернув его в цилиндр и сварив.

Один из простейших конструкций из бочки

Один из самых простых способов сборки — из жестяной бочки. Она имеет тонкие стенки, что способствует снижению КПД и низкой теплоотдаче. Плюсом метода является большой объем загрузки и на одной закладке она может работать более двенадцати часов. Бочки стандартизированный размер. В случае прогорания стенок, ее несложно будет заменить на новую.

Инструкция по сборке :

Нужно снять сварной шов, который крепит крышку. Лучше всего это делать углошлифовальной машинкой, чтобы не допустить образования заусенцев. Чтобы шов был идеально ровный, можно использовать диск с алмазным напылением.
Края бочки подбиваются киянкой или молотком. На крышке наоборот — развальцовываются. В результате крышка должна плотно садиться на бочку.
В центре просверливается отверстие, предназначенное для установки дымохода.
Для распределителя потребуется крышка от аналогичной бочки. При ее отсутствии, можно изготовить деталь из листовой стали.
На нижнюю часть привариваются воздухоотводы. Их можно изготовить из отрезков П-образного профиля или швеллера. Это необходимо для повышения производительности печки. Если нужен низкий КПД для малого помещения – этого можно не делать.
Поверх трубы горячего воздуха крепится заслонка на оси. Чтобы повысить удобство использования – лучше предусмотреть способ крепления «барашком».
На корпусе делается отверстие для патрубка дымоотвода

Важно, чтобы шов был герметичным.

Для дополнительного удобства, можно установить экран из цельного металлического листа.

Баллоны и трубы

Печи бубафоня из газового баллона своими руками — актуальны . Принцип изготовления из баллона и трубы аналогичен. Основное отличие в том, что трубу потребуется подготовить. Из листа стали вырезается два круга по диаметру и приварить дно.

Нужно вырезать несколько стальных дисков по диаметру баллона. В каждом и них требуется вырезать небольшой сегмент, чтобы получилось больше, чем полукруг.
Внутрь они устанавливаются с помощью сварки

Важно вварить их так, чтобы они располагались зеркально друг другу. Получается многоступенчатая система для подъема воздуха.
На уровне первого этажа нужно сделать несколько отверстий в стенке диаметром 5 миллиметров.
Конец канала соединяется с выходом патрубка.
В середине стенки делается дверца под топку прямоугольной формы.
Ниже дверцы монтируется колосниковая решетка.

Принцип работы и особенности печи Бубафоня

Изначально «бубафоню» придумал мастер Афанасий Бубякин. Оттуда и название, схожее с его фамилией. Изделие мастера отличается тем, что для работы требует малое количество топлива. Оттуда и популярность среди экономящих людей. Кроме того, «бубафоня» весьма проста в строительстве, и во время работы не требует к себе пристального внимания кочегара. Печка, изготовленная Афанасием, состояла из:

— Бака — Поршня — Крышки

Гореть такой агрегат мог более суток. Сегодня эта печка может быть установлена на даче, в доме, в гараже, в теплице, и будет обогревать помещение даже в сильный мороз. Кроме того, риск возгорания минимальный, так как в «бубафоне» нет отверстий для проникновения открытого огня.

Принцип работы и особенности печи «бубафони» (рис. 1)

И первая особенность, которую нужно назвать, это то, что в «бубафоне», в отличие от обычной печки, горение происходит не в нижней, а в верхней части. Воздух, нагревающийся при горении топлива, опускается вниз. В то время, пока он находится вверху, он подсушивает находящиеся внизу дрова. Также к особенностям печи относится и то, что дрова могут гореть долгое время.

Чтобы огонь не распространялся по всей площади баллона, на очаге располагается защитный экран. Благодаря расположенному по кругу зазору, все дрова не сгорают одновременно.

Заслонка, находящаяся вверху, позволяет регулировать интенсивность горения дров. Чтобы вообще прекратить процесс горения дров (или другого топлива), следует всего лишь перекрыть с помощью заслонки доступ кислорода. Нет кислорода — нет огня.

При простоте конструкции печка не занимает много места и довольно мобильна.

Но, как бы ни хотелось иначе, в «бубафоне» есть и несколько недостатков. Например, нужно хорошо проветриваемое помещение. К тому же печь быстро остывает после топки.

Существует два вида печки бубафоня: с нижним и верхним горением. Длительность горения первого вида (нижнего) регулируется с помощью дверки, но также можно выполнять данное действие с помощью регулятора. Такую печь можно изготовить самостоятельно, она не очень сложной конструкции. Длительность горения в котлах второго вида (с верхним горением) способствует тому, чтобы топливо сгорало постепенно, на протяжении более длительного периода времени.

Эта печь может быть усовершенствована, чтобы обогревать не одно конкретное место, где расположена, а куда большее пространство. Для этого к ней необходимо подключить систему водяного отопления. В итоге, таким способом можно целиком отапливать жилой дом, лишь бы труб хватало. Кроме того, обладатель печки с таким тюнингом не испытывает недостатка и в горячей воде.

Печь бубафоня очень проста в эксплуатации. Ее можно топить такими видами топлива:

— Опилки; — Сухие ветки; — Брикет; — Дрова.

Просто плотно укладываем топливо в бак и поджигаем. Можно перед этим добавить бумагу для растопки. Затем на свое место устанавливаются поршень и крышка. Да и оборудование печи системой отопления также не составляет труда. Необходимо выполнить вокруг печи водяную рубашку, затем подключить ее к отопительным трубам.

Печь «Бубафоня» из газового баллона

Предлагаю к рассмотрению такую интересную конструкцию печи, которая получила название «Бубафоня». Такую печь относят к печам длительного горения, причем топить ее можно практически чем угодно, начиная от обычных дров, заканчивая опилками, травой, корой и так далее. Особенность печи в том, что горение в ней происходит сверху вниз, а не наоборот, как в классических печах. Подача воздуха также осуществляется сверху, причем воздух, пока доходит до точки горения дров, разогревается. Также конструкция интересна тем, что дрова сверху прижимаются пластиной с крыльчаткой. Благодаря пластине получается камера сгорания, пластина давит на дрова и камера сгорания уменьшается в зависимости от степени сгорания этих дров. А крыльчатка нужна для того, чтобы входящий воздух образовывал вихрь в точке горения. Конечно, конструкция довольно мудреная и полностью понять принцип работы такой печи тяжело, но, по мнению ее владельцев, она работает довольно интересно и эффективно. Рассмотрим, как сделать такую печь из газового баллона!

Материалы и инструменты, которые использовались автором:

Список материалов:

-два газовых баллона; — входящая труба для подачи воздуха; — исходящая дымовая труба; — толстая листовая сталь.

Список инструментов:

— сварочный аппарат; — болгарка; — дрель с хорошими сверлами по металлу; — рулетка; — маркер; — струбцины.

Процесс изготовления печи «Бубафоня»:

Шаг первый. Подготовка газового баллона

Работа с газовым баллоном подразумевает высокую опасность, если просто так начать резать баллон, он с высокой вероятностью взорвется. Есть масса способов, как очистить баллон. Самый просто способ – заполнить его под горлышко водой и приступать к резке прямо с водой. Но при этом нужно быть осторожным и стараться не мочить болгарку, так как можно заработать удар током.

Еще некоторые мастера тщательно моют баллон при помощи воды с моющими средствами. Воду нужно использовать горячую, чтобы горючие вещества испарились. Но такую процедуру нужно повторить несколько раз. В любом случае сначала снимите кран и слейте с баллона содержимое. То, что вытечет, является горючим веществом, по свойствам газолин схож с бензином. Поэтому избегайте при этом открытого огня.

Шаг второй. Резка и сварка

Когда баллоны будут подготовлены к резке, вооружаемся болгаркой и приступаем к работе. У обоих баллонов отрезаем горловины. Один баллон будет основным, а от второго мы отрежем кусок, чтобы удлинить печь. Когда все будет готово, хорошо сварите все части между собой. В итоге полученная конструкция у автора имеет высоту около одного метра.

Шаг третий. Изготовление крышки
Шаг четвертый. Монтируем дымовую трубу

Автору понадобилось сварить колено, чтобы вывести дымовую трубу на улицу. Чтобы срезать трубы под правильным углом, рекомендуется сначала изготовить шаблоны из бумаги.

Шаг пятый. Изготовление воздухозаборной части

В центре кругляка проделываем отверстие под входную трубу и привариваем его. Еще для равномерного распределения воздуха по камере сгорания на пластине установлена крыльчатка. Для ее изготовления можно использовать уголок или другой подобный материал.

Шаг шестой. Дорабатываем крышку печи

Печь почти готова, осталось проделать отверстие в крышке под заборную трубу. Зазор тут должен быть небольшим, но в то же время, труба должна легко проходить через крышку. Также нужно приварить две ручки из толстой проволоки к крышке.

Вот и все, после этого печь готова. Дрова загружаются сверху, поджигаются аналогично тоже сверху. Печь закрывается и начинается медленный и эффективный процесс сгорания топлива.

Конечно, в нижней части печи еще нужно сделать дверку, чтобы было удобнее поджигать печь, следить за процессом горения, а также выгребать золу. Но дверка должна быть герметичной, так как по задумке подача воздуха идет сверху.

На этом все, проект окончен, оставляйте ваши мнения по поводу такой конструкции, а также пишите отзывы, если у вас есть такая печь. Удачи и творческих вдохновений, если надумаете повторить. Не забывайте делиться своими самоделками с нами!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Инструменты и материалы

Поговорим немного об используемых материалах. Если вы хотите собрать печь Бубафоня с водяной рубашкой своими руками, проследите, чтобы толщина стенок камеры сгорания составляла 4-6 мм. Рубашка изготавливается двумя способами – путем обваривания основного корпуса листовым железом с образованием отопительного контура или путем его обматывания металлической трубой. Если печка будет отапливать помещения прямым способом, то толщина стенок не имеет особого значения – вполне подойдет старая бочка, только без сквозной коррозии.

Что касается инструментов и вспомогательных материалов, необходимых для сборки печи Бубафоня, то нам понадобятся:

Самая опасная часть работы, связанной с изготовлением печи — это конечно все, где задействована болгарка. Используя ее, нужно быть максимально осторожным.

• Сварочный аппарат – для резки и сварки отдельных элементов;
• Болгарка (углошлифовальная машина) – для резки и обработки металлических кромок;
• Ножовка по металлу – для работы с мелкими элементами;
• Трубы указанного на чертеже диаметра;
• Кран для слива конденсата;
• Молоток;
• Листовой металл 2-3 мм толщиной.

Этапов сборки печи Бубафоня у нас пять:

• Подготовка места установки;
• Работа с бочкой (газовым баллоном);
• Подготовка прижимного круга;
• Подготовка дымохода;
• Сборка и первый запуск.

Пройдемся по данным этапам более подробно.

Достоинства и недостатки

Плюсы:

• простота и быстрота изготовления;
• «всеядность» по топливу;
• небольшие размеры и мобильность.

Минусы:

• долго разгорается — до 15 минут;
• нагреваются непосредственно стенки и дно корпуса, поэтому требуются повышенные меры безопасности;
• всегда устанавливать на специальное жаростойкое покрытие;
• не прикасаться к печи незащищенными руками во время эксплуатации;
• не оставлять без присмотра, пока не прогорит или тушить прекращением подачи воздуха;
• быстро остывает после затухания;
• неудобно чистить.

Совет: гораздо удобнее чистить печь, если топливо загружать на зольник, выполненный в виде канцелярской кнопки с загнутыми вверх краями. Остатки топлива будут накапливаться в чаше зольника, а шип будет служить для извлечения и как направляющая для воздуховода.

Розжиг печи «бубафоня»

Вытаскиваем изнутри поршень-подаватель с приваренным воздуховодом, предварительно сняв крышку с баллона.

Кладем внутрь деревянные поленья. Располагать их необходимо горизонтально впритык друг к другу. Вертикальное размещение дров может иметь довольно неприятные последствия в случае, если недогоревшее стоящее ребром полено будет препятствовать движению поршня. Это приведет к тому, что вместо тления в первичной камере разгорится полноценный костер. В результате нарушится правильный режим работы печи, дрова сгорят быстрее и, в добавок ко всему, она может начать дымить через воздуховод. Поленья нельзя закладывать выше места расположения дымохода.

Закладка дров в пиролизную печь

Поверх дровяной закладки насыпаем щепки с опилками либо мелкие ветки. Вымачиваем в жидкости для растопки (керосин также прекрасно подойдет) кусок старой ткани и кладем ее на слой щепок. Альтернативой для тряпки может послужить бумага.

Обработка верхнего слоя закладки керосином

Прижимаем закладку поршнем и надеваем назад крышку печи.

Установка поршня с крышкой

Поджигаем дрова, забросив внутрь через трубу-воздуховод кусок зажженной ветоши или бумаги. Спичка для распалки «бубафони» не подходит, поскольку успевает потухнуть до того, как упадет вниз.

Розжиг печи

Через 15-25 минут, после того, как закладка хорошо разгорится, необходимо прикрыть задвижку на воздуховоде. Это ограничит подачу воздуха в первичную камеру сгорания и приведет к тому, что поленья начнут тлеть, выделяя пиролизные газы. Таким образом, «бубафоня» перейдет в свой основной рабочий режим.

Эксплуатация печи Бубафоня

Основные моменты, на которые следует обратить внимание перед установкой печки бубафони:

если вы планируете установить печь бубафоню на опилках, в помещении следует организовать отличную вентиляцию. При этом необходимо помнить, что оборудование остывает очень быстро

Соответственно, рекомендуется обложить печь кирпичом или обработать ее поверхность глиняным раствором;
важно учитывать тот факт, что печь способна нагреваться до значительных температур. Поэтому важно тщательно подобрать место, где будет расположена Бубафоня;
дымоход такой конструкции должен быть разборным

Это упростит очищение детали

Если же не обратить внимания на данный момент, то уход за бубофоней усложнится, что может негативно сказаться на тяге.

Это упростит очищение детали. Если же не обратить внимания на данный момент, то уход за бубофоней усложнится, что может негативно сказаться на тяге.

Поскольку эта печь относится к конструкциям долгого горения, для ее использования подойдет практически любое твердое топливо.

Однако, необходимо помнить, что сырье влияет на длительность автономной работы котла и его КПД.

В качестве топлива могут применяться:

• Уголь. В данном случае автономная работа наблюдается в течение 50-60 часов. У такого топлива есть существенный недостаток – образование большого количества сажи. Из-за этого придется регулярно чистить топку и дымоход.
• Опилки часто используются при эксплуатации бубафони. В таком случае необходимо добавить 25-30% процентов дров и позаботиться о большей тяге.
• Наиболее оптимальный вариант для бубафони – это дрова. В процессе их сгорания сажи практически нет. Благодаря длительному тлению выделяется много газа. Главное – проследить за тем, чтобы древесина была сухой.

Заправленную древесным топливом печь разжечь достаточно просто: нужно плеснуть в воздуховод немного горючей жидкости, а затем бросить туда спичку или горящую бумагу.

Но в случае заправки углем такой способ не даст никакого результата.

В такой ситуации применяют чуть более сложную технологию:

1. Уголь засыпают до начала загрузочного проёма, далее на 2/3 высоты проёма поверх угля накладывают мелко наколотую сухую древесину.
2. Древесное топливо поджигают и закрывают дверцу.
3. Когда древесина превратится в пылающие угли, необходимо открыть дверцу и добавить угля, доведя его уровень до верха загрузочного проёма. Заслонку в воздуховоде при этом полностью открывают.
4. Через 30–60 мин, когда печь начнёт раскаляться (все это время за ней необходимо наблюдать), заслонку в воздуховоде нужно перевести в рабочий режим.

Тепловой агрегат нуждается в повышенном внимании только в первый период после начала эксплуатации. Это необходимо, чтобы понять все особенности именно конкретной печи.

Для этого:

• После запуска нужно сжечь несколько закладок топлива различной влажности, чтобы определить время полного сгорания. Но также можно получить информацию о потребном его количестве при различных режимах горения. Дымоход лучше сделать разборным для облегчения его чистки.
• В помещении с печью должен быть огнетушитель и ящик с песком.
• Нужно регулярно осматривать печь на предмет выявления прогаров и утечек продуктов горения.

Мероприятия по уходу за таким тепловым агрегатом заключаются в следующем:

1. В период интенсивной эксплуатации нужно еженедельно сливать конденсат из сборника.
2. Перед началом отопительного периода следует очистить дымоход от сажи.
3. Не использовать в качестве топлива отходы фанеры, ДСП и прочих материалов с применением синтетических связующих.

Что такое «Бубафаня»

Считается, что подобная печь была впервые предложена пользователем Интернета из Колымы Бубякиным. Так как он выходил в сеть под ником Бубафаня, за этой печкой со временем и закрепилось подобное название.

Печь «Бубофаня»

«Бубофаня», выполненная из газового баллона

Состоит она из двух цилиндров, вставленных один в другой:

• первый цилиндр большего размера со съемной крышкой выполняет роль топки (в качестве топлива используются дрова или опилки);

• в крышке цилиндра делается отверстие для вставки второго цилиндра (трубы); через эту трубу воздух будет поступать в топку;

Топка оснащается съемной крышкой

• к трубе (распределителю воздуха) приваривается поршень (так называемый «блин»); для того, чтобы нагретые газы слишком быстро не улетали в дымоход, их путь прохождения воздуха увеличиваются с помощью лопастей, наваренных на «блин»;

• по мере сгорания дров поршень под действием силы тяжести постепенно опускается вниз, уплотняя при этом топливо и не давая ему слишком быстро остывать;

• пиролизные газы (газы, образующиеся в процессе тления топлива) сгорают над поршнем, увеличивая при этом КПД печи на 25-30%;

• с помощью регулятора тяги (задвижки), расположенной в верхней части трубы, можно менять подачу воздуха и, соответственно, интенсивность горения.

Распределитель воздуха с наваренным на него «блином» с лопастями вставляется в первый цилиндр

Так как уголь при спекании образует плотный шлаковый слой, блокирующий горение, «Бубофаня» топится только дровами или опилками. Длительность горения напрямую зависит от объема печи. Так, печь, сконструированная из 200-литровой бочки, способна отапливать помещение без докладывания новой партии дров до 2 суток. Конструкция, выполненная из 40-литрового газового баллона, будет гореть 8 часов.

Виды топлива

Печь длительного горения «Бубафоня» может работать с одинаковой эффективностью на любом горючем веществе. Но все-таки есть некоторые различия: от типа сырья зависят продолжительность автономной работы и КПД котла.

В качестве топлива подойдут следующие материалы:

1. Уголь. Он обеспечивает автономную работу на протяжении 50-60 часов. Минус этого вида топлива состоит в том, что при эксплуатации образуется значительное количество сажи, что требует постоянной очистки топки и дымохода.
2. Опилки. Довольно распространенный вид сырья, но при этом необходимо будет добавить 30% древесины и обеспечить хорошую тягу.
3. Самым подходящим видом сырья остаются дрова. Они почти не образуют сажи, во время тления выделяют много газов. Единственное условие – необходимо использовать сухую древесину.

Подготовительные работы

Процесс проектирования не заканчивается одним лишь определением размеров составляющих частей печи. Необходимо просчитать и другие параметры, оказывающие влияние на установку агрегата и его подключение к дымоходу. При этом можно ориентироваться на приведённую схему. Кроме того, прежде чем приступать к постройке отопительного агрегата, надо как следует подготовиться.

Прежде всего определяют место для установки отопительного агрегата, исходя из того, что длина горизонтальной части дымохода не должна превышать 400 мм. В противном случае уменьшится тяга, что негативно скажется на интенсивности горения. Слишком минимизировать это расстояние также не стоит — часть тепла вместо того, чтобы обогревать помещение, будет попросту вылетать в трубу. К слову, дымоход должен быть не ниже 4 м, иначе обеспечить хорошую тягу будет невозможно. Кроме того, конструкцией дымовой трубы надо предусмотреть влагосборник в виде колена, установленного в её нижней части.

Независимо от того, будет Бубафоня устанавливаться на ножках или опираться непосредственно нижней частью корпуса, основание пола должно быть выложено из шамотного кирпича. Конечно, можно обойтись и простой цементно-песчаной стяжкой, но со временем она начнёт крошиться и приходить в негодность. Если же этот факт вас не смущает, то в таком случае лучше защитить импровизированный фундамент при помощи стального листа.

Следующий этап — подготовка материалов. Поскольку большинство изготавливает печь из металла, бывшего в употреблении, то его необходимо очистить от грязи и ржавчины. Бочку из-под ГСМ выжигают, а баллон для бытового газа наполняют водой. Только после этого можно приступать к их резке и сварке.
