Правила и нормы монтажа электросчетчиков на столбах

Где разрешено устанавливать счётчики электроэнергии

Действующие нормативы предусматривают установку электросчётчиков внутри сухих помещений в условиях положительной температуры. Это объясняется тем, что повышенная влажность и низкие температуры способны вывести изделие из строя или привести к искажению результатов измерений.

Представители поставщика энергии вынуждают собственников размещать приборы таким способом, чтобы контролёры получили свободный доступ к ним в любое время суток, без участия владельцев. Если счётчик размещён в общедоступном месте, проверяющее лицо может свободно сверить показания, даже при отсутствии потребителя.

Стороны должны прийти к обоюдной договорённости, по поводу решения данного вопроса. Если плательщик не согласен с требованиями компании, он вправе отстаивать свои интересы в суде.

При размещении счётчика должны соблюдаться следующие условия:

  • аппарат помещается в защищённый короб, не препятствующий снятию показаний, но надёжно защищающий прибор от воздействия неблагоприятных атмосферных факторов. Для данного изделия установлен эксплуатационный режим температур – от 0 до +40 градусов;
  • опора для изделия должна быть жёсткой и прочной;
  • кабель защищается от возможных повреждений в проблемных местах надёжной изоляцией и укреплением с использованием специальных материалов;
  • выбирается модель аппарата, предназначенная для эксплуатации в указанных условиях.

Рекомендуем: Процедура замены газового счётчика

Электросчётчик крепится на высоте, удобной для снятия показаний. По требованиям нормативов, расстояние от пола должно быть от 0,4 до 1,7 м. Кроме возможности совместного доступа к аппарату, ещё одно преимущество такого переноса – профилактика опасности возгорания изделия, что могло бы привести к пожару, если электросчётчик находится в доме.

Вынося прибор на улицу, хозяин вправе позаботиться о сохранности своего имущества. Энергопоставляющая компания не может вынуждать владельца переносить аппарат на территорию общего пользования. Разумный компромисс – размещение изделия в месте, недоступном с улицы, но позволяющем увидеть текущие показания.

Конструкция, размеры, исходный материал

Предъявляемые требования к конструкции трубостойки под счетчик одни и те же, как для однофазной сети 220 Вольт, так и для трехфазного ввода 380 Вольт. Данное устройство не сложно изготовить и установить на участке можно своими руками в условиях домашней мастерской. Для изготовления трубостойки можно использовать профильную трубу 80х80 мм с толщиной стенки 3 мм, также можно подобрать трубу с круглым сечением. Если по каким-либо причинам под рукой не оказалось труб, а обстановка требует незамедлительного обустройства ввода, для изготовления стойки можно использовать металлический уголок с шириной полки порядка 80 мм или тавровую балку.

Вопрос, как произвести прокладку кабеля по трубостойке (внутри или по поверхности) лучше заблаговременно согласовать с сетевой организацией или другой организацией, которая будет принимать работу и осуществлять подключение к ВЛ. Есть вероятность того, что во избежание возможного несанкционированного подключения к питающей сети до счетчика, внутреннюю прокладку могут запретить.

Эскиз общего вида стойки из профильной трубы 80х80 показан на рисунке. В размерах обязательными остаются такие параметры, как величина заглубления – (С) должна быть около 1,5 метров, и высота крепления щита – (b), согласно главе 1.5 ПУЭ п. 1.5.29 должна быть в пределах от 800 до 1700 мм. Общую длину заготовки для трубостойки (a) необходимо подбирать в зависимости от обстановки, строго придерживаясь соблюдения следующих условий. Высота прохождения вводной магистрали над землей для СИП кабеля должна составлять не менее 2,5 метров. Если для ввода используется неизолированный провод, согласно главе 2.4 ПУЭ п. 2.4.55 этот параметр увеличивается до 2,75 метров. Высота стойки будет увеличена в том случае, если ввод будет проходить через дорогу. Если соблюдать нормативы, в этом случае расстояние нахождения от поверхности проезжей части должно быть не меньше 5 метров. В зависимости от этого общая длина конструкции с учетом углубления (а) должна составлять от 4 до 7 метров.

где:

  1. Кронштейн для крепления отвода от ЛЭП.
  2. Стальная пластина, предохраняющая от попадания воды внутрь профильной трубы.
  3. Отверстие для ввода кабеля, отведенного от ЛЭП.
  4. Стальная полоса для установки шкафа учета электроэнергии.
  5. Отверстие для вывода кабеля.
  6. Болт заземления.

Определившись с высотой трубостойки, к ней необходимо приварить или закрепить при помощи болтов два кронштейна из металлической полосы или уголка (4), на которых будет крепиться щиток под счетчик, отверстия в которых сверлятся в зависимости от размеров шкафа.

Если щит будет фиксироваться на стойке при помощи заводской бандажной ленты, данные элементы конструкции не понадобятся. Для предотвращения попадания дождевой воды внутрь трубы к ее верхнему торцу рекомендуется приварить стальную пластину (2), к которой будет крепиться кронштейн крепления СИП кабеля (1). В верхней части конструкции прорезается отверстие (3), через которое будет вводиться кабель ответвления для прокладки по внутренней полости трубы. Это необходимо в целях предупреждения проводки от механических повреждений. Отверстие (5) необходимо для вывода электрического проводника и из трубы и последующего ввода в шкаф. Ниже места установки щита приваривается болт или шпилька с резьбой, которые будут служить точкой подключения стойки и шкафа к заземляющему контуру. После завершения сборки трубостойки, перед установкой конструкцию рекомендуется очистить от ржавчины, покрыть грунтом или свинцовым суриком и покрасить. Ту часть конструкции, которая будет скрыта под землей, дополнительно обрабатывается битумом и или покрывается термоусаживаемым материалом.

Вынос электросчетчиков

Вынос электросчётчиков на улицу, на столбы в СНТ. Предлагаем бюджетные комплекты щитов учёта электроэнергии (ВРУ) на подключение однофазных и трёхфазных абонентов. По вопросам приобретения комплектов, звоните, 8 903 685-55-36

>> Нажмите на ссылку, чтобы посмотреть фото установки щитов учета опорах ЛЭП

Ниже, фото и описание позиций, входящих в монтажные комплекты щитов учёта:

Однофазный щит учёта 220В с многотарифным счетчиком (2Т) Меркурий 200.02

Подключение 220В в СНТ, комплект для выноса электросчётчика на столб в 1ф ЩУ

Однофазный щит учёта, цена для СНТ — 3 700р. (от 15 шт./комплектов) цена 1 шт. — 4 500р. цена 5 шт. — 4 200р. Цены на материалы по спецификации, без монтажа, при установке силами заказчика.

Цена монтажных работ с доп. материалами — от 6 200р. (конечная стоимость фиксируется в договоре, после согласования всего объема работ)

Цена комплекта 1ф ЩУ с монтажом на опоре ЛЭП — от 9 900р. (действует при заказе установки ЩУ от 15 штук в одном СНТ)

При заказе у нас монтажа данного комплекта на опору ЛЭП, указана стоимость за установку одного щита учёта (ЩУ) в СНТ, с учётом сборки ЩУ в цеху, доставки на объект заказчика по Московской области, уставновке ЩУ на опоре ЛЭП, подъеме провода в гофре по столбу от ЩУ до проводов ЛЭП, подключение кабеля от ЩУ к проводам ЛЭП.

Спецификация на комплект электрооборудования для монтажа ВРУ, стоимость включает: 1. Электросчетчик Меркурий 200.02 5(60)А/230В — 1 шт. 2. Корпус металлический ЩУ IP54 «эконом» (ВхШхГ 390х260х140) — 1 шт. 3. Автоматический выключатель IEK 25А двухполюсный — 2 шт. 4. Пломбировочный бокс для вводного автомата — 1 шт. 5. Шина «0» №7 с изолятором — 1 шт.

Трёхфазный щит учёта 380В с многотарифным счетчиком (2Т) Меркурий 231 АТ-01i

Подключение 380В в СНТ, комплект для выноса электросчётчика на столб в 3ф ЩУ

Трёхфазный щит учёта цена для СНТ — 5 000р. (от 10 шт./комплектов) цена 1 шт. — 5 700р. цена 5 шт. — 5 400р. Цены на материалы по спецификации, без монтажа, при установке силами заказчика.

Цена монтажных работ с доп. материалами — от 6 500р. (конечная стоимость фиксируется в договоре, после согласования всего объема работ)

Цена комплекта 3ф ЩУ с монтажом на опоре ЛЭП — от 11 500р. (действует при заказе установки ЩУ от 15 штук в одном СНТ)

При заказе у нас монтажа данного комплекта на опору ЛЭП, указана стоимость за установку одного щита учёта (ЩУ) в СНТ, с учётом сборки ЩУ в цеху, доставки на объект заказчика по Московской области, уставновке ЩУ на опоре ЛЭП, подъеме провода в гофре по столбу от ЩУ до проводов ЛЭП, подключение кабеля от ЩУ к проводам ЛЭП.

Спецификация на комплект электрооборудования для монтажа ВРУ, стоимость включает: 1. Электросчетчик Меркурий 231 АT-01 I 5(60)А/400В — 1 шт. 2. Корпус металлический ЩУ IP54 «эконом» (ВхШхГ 510х260х140) — 1 шт. 3. Автоматический выключатель IEK 25А трёхполюсный — 2 шт. 4. Пломбировочный бокс для вводного автомата — 1 шт. 5. Шина «0» №7 с изолятором — 1 шт.

Вынос электросчетчиков Фото

Как лучше подключить счетчик электроэнергии?

Оптимальный вариант установки счетчиков электроэнергии — в сухом теплом месте: предбаннике частного дома, в летней кухне или садовом домике, защищенном от атмосферных осадков и низких температур. Но подобный способ подключения оправдывает себя в тех случаях, если потребитель не препятствует контролирующим органам снимать показания учетного прибора и производить другие действия, предусмотренные служебными полномочиями.

Если же доступ в жилое помещение сотрудникам службы энергосбыта затруднен, то лучше установить прибор на фасаде дома, чтобы контролеры имели доступ к нему для снятия показаний. Если при такой установке повышается риск повреждения электроприбора из-за действий вандалов и третьих лиц, то вы можете потребовать у обслуживающего предприятия типовой договор о разделении балансовой принадлежности.

Это позволит распределить границы финансовой ответственности между поставщиком электроэнергии и потребителем. В случае выполнения требований по установке снаружи, а не в доме, за повреждение электроприбора будет отвечать компания, тогда как первоначальную установку и стоимость счетчика оплачивает потребитель.

Если же для подключения электричества вы решите установить счетчик на фасаде здания, то для соблюдения правил ПУЭ необходимо оборудовать электроприбор дополнительными средствами защиты от атмосферных и температурных воздействий:

  • бокс внешнего исполнения с антивандальными свойствами;
  • внутренний бокс для монтажа электроприбора и подключения электричества к частному дому;
  • специальные крепления, исключающие незаконный демонтаж, в том числе с помощью грубого силового и механического воздействия (например, спиливания болгаркой).

Таким способом вы найдете компромисс между требованиями обслуживающей организации к наружной установке счетчика электроэнергии и собственными финансовыми интересами. Установка защитных боксов и антивандальных креплений — более доступный вариант по сравнению приборами полупромышленного значения, обслуживание которых может обходиться до 50 тысяч рублей в месяц. Установка защитных ящиков для обычного счетчика будет стоить значительно дешевле — на уровне 4-5 тысяч рублей.

Способы обнаружения воровства электроэнергии

Разумеется, как только вам покажется, что счет на оплату электроэнергии уж очень велик, не следует сразу же обвинять соседей в воровстве, так как причина невероятно больших затрат может оказаться вовсе не в хищении электричества. Поэтому, чтобы не поссориться с жильцами вашего подъезда, следует сначала детально разобраться в сложившейся ситуации.

Наиболее явными проявлениями того что у вас воруют электричество есть:

Наличие сторонних проводов у вашего прибора учета – подключение электрического счетчика имеет установленную схему, и количество подводимых к нему проводов определено заданной схемой завода изготовителя. Пример такого подключения приведен на рисунке ниже:


Схема подключения электрического счетчика Если при осмотре своего счетчика вы выявите какие-либо сторонние провода, подходящие помимо нормальной схемы, то это говорит о том, что соседи ворую электроэнергию, отбирая ее от вашего счетчика. Затем следует найти направление этих дополнительных проводников.

Наличие нагрузки в электрической сети при отключенных электрических приборах. Проблема многих домов со старой проводкой, в наличии смежных розеток, когда соседи могут легко подключиться к выводам чужой розетки. Если отключить нагрузку от розеток, расположенных на таких смежных с соседями стенах и проверить нагрузку в линии, подходящей к ней, то наличие электрического тока будет свидетельствовать о том, что соседи воруют электроэнергию.


Проверка токовой нагрузки Этот способ воровства довольно сложно отследить, если только вы не задаетесь такой целью намеренно, также он может реализоваться от распределительных коробок, но это случается значительно реже.

Наличие потенциала на радиаторах отопления, кранах или других конструкциях, которые имеют общее заземление. Такая проблема в действительности никоим образом не влияет на показания вашего счетчика, воры электричества просто обходят собственный учет электроэнергии и вам потеря электричества никоим образом не грозит. Но для вас возникает угроза поражения электрическим током от прикосновения к батареям или кранам, поэтому и с такими проявлениями также стоит бороться.

Наброс на провода — популярен в частном секторе, но вам будет хорошо видно, если кто-то незаконно подключился к вашей линии

Поэтому для живущих в частном секторе, важно соблюдать особую бдительность, чтобы уберечься от хитрых соседей.


Наброс на линию

Накрутка показаний счетчика при отключении всех приборов и нагрузки в сети. Если вы отключили все, что потребляло электрическую энергию, а ваш прибор учета продолжает показывать расход электроэнергии, на лицо факт кражи. Такой способ хищения может реализовываться особо опытными злоумышленниками, которые умеют хорошо скрывать места подключения, поэтому за помощью нужно обращаться к высококвалифицированным специалистам.

Для борьбы с вышеперечисленными методами не помогут никакие меры в виде автоматических систем учета электроэнергии или счетчики с магнитными пломбами, так как отбор мощности будут выполнять непосредственно от вашей линии.

Виды автоматических выключателей

Автоматы для электросчетчика различают по нескольким критериям:

  • по виду тока в главной цепи;
  • механическое или моторное управление;
  • способ монтажа: автоматы могут выдвигаться, быть стационарными или втыкаться в стену;
  • по виду расцепителя: они бывают магнитными, электронными, тепловыми и прочих видов;
  • корпус: может состоять из отдельных частей или быть цельным, открытым или закрытым;
  • величина пропускаемого тока;
  • возможность расцепления цепи электричества на расстоянии;
  • защита, которая срабатывает при критических показателях напряжения.

Размеры автоматов на счетчик электроэнергии могут быть разными: предназначенными для защиты электросетей в жилых помещениях или крупных промышленных зданиях. Устанавливают в квартирах переключатели, изготовленные в России и иностранного производства.

Выключатели подразделяются на:

  • дифференциальные;
  • автоматические;
  • устройства защитного отключения. Они предохраняют от удара током и предотвращают возгорание при повреждениях электрических кабелей.

Отрицательные свойства уличного освещения

Ослепляющий фактор приводит к тому, что свет попадает в глаза прохожим, автомобилистам, вместо концентрации на дороге и освещаемых объектах. В результате воздействия ослепляющего фактора, свет бьет в глаза, контраст освещаемых объектов понижается, что затрудняет их видимость. В итоге, такое освещение приводит к повышенной опасности неверно освещенного участка дороги. Для снижения ослепляющего фактора нижняя часть фонаря должна быть плоской, исключая рассеивание в стороны, фонарь должен быть направлен строго вниз, без наклонов в стороны. Максимальный коэффициент ослепления регулируется СНиП.

Перерасход электроэнергии. Происходит в результате неверного выбора мощности ламп, неверной конструкции и направленности светильника, а также слишком большой высоты установки светильника. Зависимость освещенности от расстояния до освещаемого объекта квадратичная, в то время как зависимость освещенности от мощности практически линейная. Значительный вклад в перерасход электроэнергии вносит то, что свет продолжает гореть даже тогда, когда никому в таком количестве не нужен.

Отказ от размещения счетчика вне помещения

Владельцы частных домов могут предоставлять обслуживающей компании доступ к счетчику в помещении. В подобном случае установка на улице не имеет смысла.

Если электрики настаивают на обратном, владелец может указать место установки, отличное от предложенного. Обязательно соблюдение ПУЭ, на которые делается акцент. Установка прибора учета расхода электроэнергии допускается только с письменного согласия хозяина участка. Подписанными должны быть два документа: согласие на установку и акт определения места монтажа. Для проверки законности желательно присутствие незаинтересованного юридического лица.

Поставщик электроэнергии не имеет права нарушать или принуждать физическое лицо к нарушению закона. При возникновении любых неправомерных действий следует обращаться в прокуратуру.

Хозяевам частных домовладений рано или поздно приходится выносить приборы коммунального учета на улицу. Обслуживающие организации предъявляют к этому мероприятию ряд требований. Одно из них — соответствующий пункт ПУЭ,согласно которому щиток устанавливают на фасадах домов, опорах, столбах, оградах и т.д.

Мы расскажем о том, как согласно строительным нормативам расположить и закрепить уличный ящик для электросчетчика. В предложенной нами статье подробно описаны критерии выбора и правила установки бокса для расходомера и прочего оборудования. Даны полезные рекомендации по сборке щитка и проведению монтажа.

Шаги по установке электрощита навесного

1. Отмерить ,от пола, высоту установки электрощита и провести по строительному уровню горизонтальную линию;

2. По планируемому краю установки электрощита провести вертикальную линию;

3. Основание корпуса электрощита приложить к сделанным разметкам и карандашом отметить места для крепления. На основании корпуса есть специальные технологические отверстия для крепления электрощита. Отверстий для крепления два,четыре или шесть, в зависимости от размеров электрощита.

Примечание: Если вы устанавливайте электрощит на стену, сделанную из гипсокартона, то при покупке навесного электрощита выбирайте модель, которую можно укомплектовать специальными креплениями для установки на гипсокартонную стену (смотри фото).

4.Зарядите сверло в дрель и просверлите в стене отверстия для крепежа электрощита;

5.Установите в просверленные отверстия дюбеля. Приложите основание корпуса электрощита к стене и прикрутите его к стене.

Примечание: Не забудьте завести в щит кабели электропроводки, которые вводятся в щит через заднюю стенку.

Перед окончательной затяжкой крепежных шурупов,точно выставите уровень установки электрощита. Используйте для этого строительный уровень. Уровень установки электрощита проверяйте по горизонтали и вертикали, окончательно затяните крепежные шурупы.

Основание корпуса электрощита установлено.

Изготовление трубостойки

Изделие не является сложным в исполнении, поэтому домовладелец может самостоятельно его сделать и установить. Кроме материала и слесарных инструментов потребуются сварочный аппарат и электроды.

Несмотря на простоту конструкции, рекомендуется сначала выполнить чертеж.

Размеры

Поскольку минимальные величина заглубления и расстояние от провода до земли составляют 1,5 и 2,5 м соответственно, длина изделия должна быть равна 4-5 м. Для прокладки линии над дорогой потребуется более высокая конструкция — 6,5-7,5 м.

В этом случае необходимо напомнить поставщику о его обязанностях установить за свой счет дополнительную опору, если между ЛЭП и объектом находится дорога. Установленный нормативными документами минимальный размер поперечного сечения составляет 40 мм. Но для обеспечения заведомой прочности рекомендуется делать стойку из профилированной трубы с параметрами 80х80х3 мм. Квадратный прокат предпочтителен по той причине, что к нему легче приваривать кронштейны для шкафа. Их крепят на высоте 800-1700 мм так, чтобы свободно доставала рука.

Исходный материал

Для доставки на участок цельного отрезка трубы длиной 5 м потребуется спецтранспорт. Поэтому в большинстве случаев конструкцию изготавливают составной, соединяя части сваркой или с помощью болтов. Правильнее всего подобрать размеры заготовок так, чтобы верхняя плотно входила в нижнюю. Такое соединение является наиболее надежным. Если же все заготовки имеют одинаковое сечение, можно поступить следующим образом:

  1. Вкопать в грунт вертикально 2 плети размером 60х60 мм и длиной по 3 м, так чтобы просвет между ними составлял 60 мм. При величине заглубления в 1,5 м высота надземной части будет такой же.
  2. В просвет вставить третью плеть тех же габаритов. Суммарный размер выступающей над землей части составит 3 м.
  3. Совместно просверлить все 3 плети в 2 местах и стянуть их болтами или шпильками.

Как дело обстоит на практике

На практике:

  • Установка вводного щита на опоре, в цивилизованных поселках выдерживают до 1700 мм. Высоту установки в малонаселенных поселках, поднимают до 2500 мм.
  • Для спуска кабеля к щиту и подъема его обратно для воздушного ввода в дом, не используют провода СИП, а используют кабель ВВГ. Сам кабель прочно закрепляют на опоре, пряча его в защитных трубах. При подземном вводе в дом, кабель ВВГ опускают в трубах до щита, а после щита, кабелем ВВбШв в трубе, уходят в траншею.
  • Во вводном устройстве, кроме установки вводного рубильника (до счетчика) и автоматов защиты (после него), нужно поставить устройства для защиты от перенапряжения (УЗИП).

Выводы

  • При желании и настойчивой рекомендации со стороны продающей организации «установить счетчик учета вне дома», он ставиться в шкаф вводного устройства и выводится за территорию участка.
  • Шкаф вводного устройства повторно заземляется.
  • До счетчика учета ставится коммутационный аппарат или предохранители.
  • После счетчика учета ставятся автоматы защиты, которые называются вводные;
  • Как дополнительная защита в водном щите, установленным на опоре, устанавливаются УЗИП;
  • Шкаф ВУ с блоком учета должен иметь окно для считывания показаний счетчика, а дверца шкафа должна запираться и пломбироваться.

Ehto.ru

Сборка шкафа учета

Наружное расположение шкафа обуславливает 2 негативных фактора:

  1. Возможность кражи оборудования.
  2. Сокращение его срока службы из-за перепадов температуры и влажности.

Поэтому ограничиваются установкой минимального набора устройств — счетчика и вводного автомата. Реле напряжения, УЗО и групповые выключатели монтируют в распределительном щите внутри дома.

Шкаф крепят к стойке 3 способами:

  1. Заводской бандажной лентой. В этом случае отпадает необходимость оснащать стойку кронштейнами. Кроме ленты понадобятся бандажная машинка и скрепы.
  2. С помощью болтов, продетых в специальные проушины.
  3. На сварку. Нежелательный вариант, поскольку усложняется замена щита.

Запрещено вкручивать саморезы в заднюю стенку шкафа. Это нарушает целостность изделия, в результате чего оно перестанет соответствовать предусмотренному нормативами классу пыле- и влагозащиты IP54.

Установка стойки

В подготовленную яму вставляется ранее изготовленная стойка. Если засыпаете землей, то не забывайте каждые 15-20см трамбовать. Можно использовать щебень и забетонировать все основание. Тогда никакие наклоны вам будут не страшны, да и коррозия не будет оказывать такого сильного влияния.

Бетону дайте время 1-2 дня чтобы окончательно застыть, только после этого можно вешать шкаф.

Конечно бетонирование значительно увеличивает время всего монтажа. Без него, простым утрамбовыванием всю работу можно сделать за 2-3 часа. Кроме того, без бетона значительно улучшается заземление самой стойки, за счет лучшего контакта с землей (если вы конечно полностью не изолировали термотрубкой или битумом низ). Поэтому здесь нужно будет делать выбор — надежная устойчивость и долговечность или лучшее заземление.

Подготовительные работы

Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.

Большая часть современных счетчиков является модульными. Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:

  • автоматические выключатели
  • УЗО (устройства защитного отключения)
  • дифференциальные автоматы
  • различные переходные клеммы и нулевые шины
  • ограничители напряжения
  • индикаторы напряжения

Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.

Советы по выбору столба

В первую очередь рассмотрим материал нашей электроопоры. На практике это может быть три варианта – бетон, металл и дерево. При соблюдении технологий изготовления самыми долговечными являются бетонные изделия. Такие образцы невосприимчивы к агрессивным компонентам жизнедеятельности городской среды. Единственный минус – сложности при установке из-за большого веса.

Металлические столбы комплектуются из отдельных конструкционных элементов. В основном используются в местах, где применение бетона невозможно по причине значительных габаритов опор. Примером могут быть высоковольтные ЛЭП. Самая дешевая конструкция – это вариант из дерева.

Основные плюсы деревянных опор:

  • невысокая стоимость в сравнении с бетоном и металлом. Возможность изготовления своими руками;
  • легкий монтаж без потребности в грузоподъемной технике из-за легкости изделия. Органично смотрится в общем оформлении участка;
  • при обработке антисептиками дерево может прослужить длительный срок.

Подключение к линии СИП

Подключение к линии электропередач выполненной проводом СИП можно сделать с помощью кабеля подвешенного на тросике, а лучше всего использовать другой СИП 4*16 или СИП 2*16.
Для этого вам понадобится:

дополнительный крюк на опору

Универсальные крюки SOT 76 и настенные крюки SOT 28.

Кронштейны Ensto SO 279

Кронштейны IEK КАМ-4000

Кронштейны от КВТ КАБ-25

Кронштейн Sicam PA 69

Крюк универсальный CSC 16

Крюк для плоских поверхностей GHP

Крюк для ответвлений CST 12

Кронштейны Niled CA 16

Кронштейны CT 600, CB 600

2 анкерных зажима

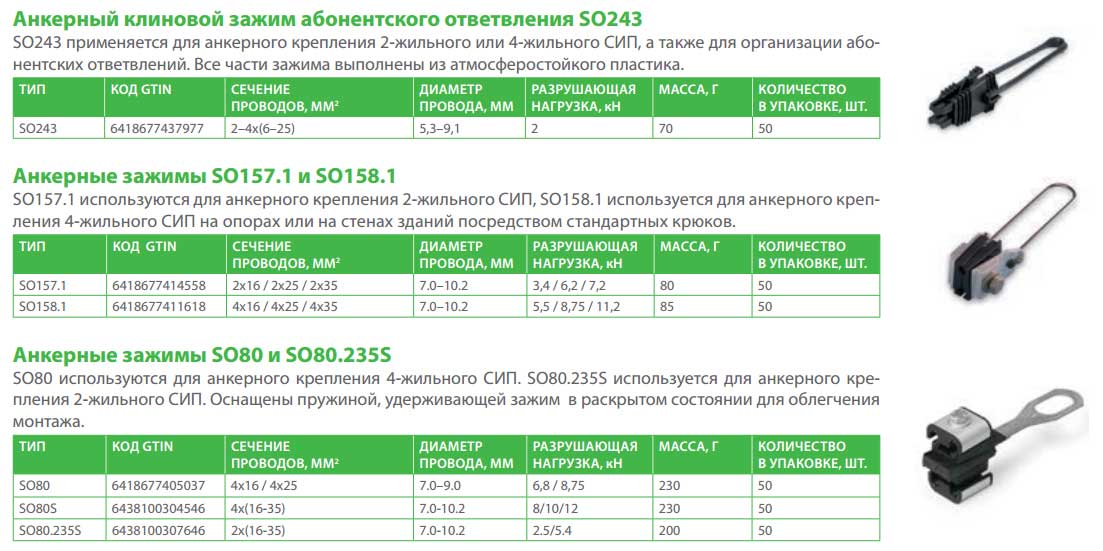

Анкер Ensto SO 243, SO 157.1, SO 158.1, SO 80

Анкер IEK ЗАБ и ЗАБу

Анкер КВТ ЗАБ

Анкер Sicam GUKp

Анкер Niled DN 123

4 или 2 прокалывающих зажима

Зажимы Ensto

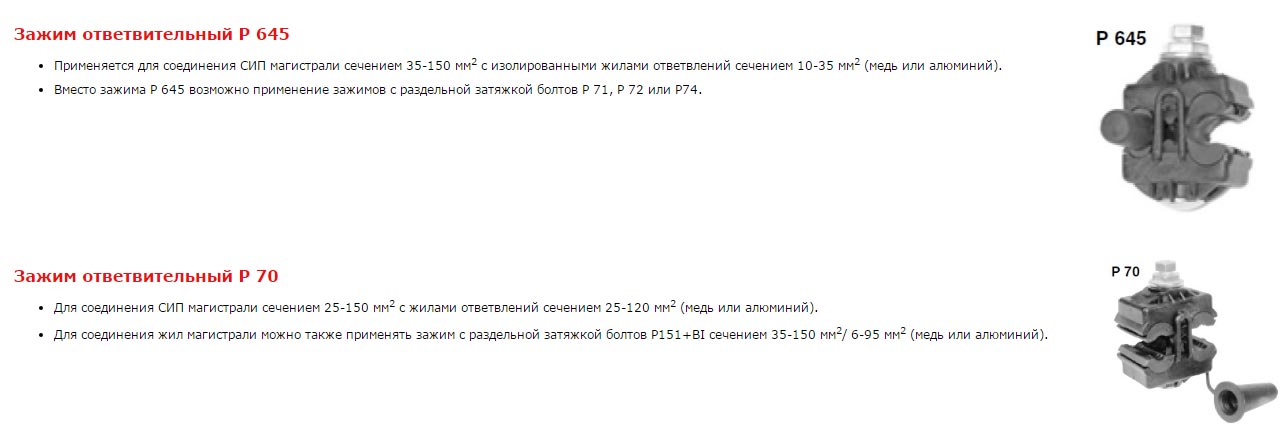

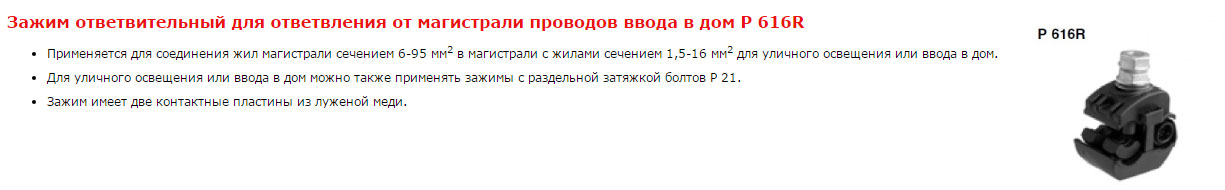

Зажимы Sicam

Зажимы Niled

Подробнее о методах подключения можно ознакомиться в статье «Как соединить провода СИП между собой и с медным кабелем».

Как лучше сделать опуск СИП по трубостойке до шкафа учета? Не нужно вырезать отверстие сбоку трубы, чтобы запустить туда провод.

Прорезая такие отверстия входа (сверху) и выхода (снизу), вы тем самым ослабляете всю конструкцию, а также открываете доступ влаги во внутрь. Если грубо взять скорость коррозии в 0,1мм в год, плюс учесть толщину стенок в 3мм, то лет через десять ваша стойка просто упадет.

Скорее всего учет не примут и заставят переделывать.

Поэтому СИП должен спускаться снаружи, защищенный трубой, либо атмосферостойкой гофрой ПНД (черная).

Для СИП 4*16 используйте гофру диаметром минимум 32мм. Будет удобнее заводить. Использовать ПВХ материал нельзя. В мороз все это полопается и прослужит на улице не более одного двух сезонов.

Еще один из вариантов — использование специальных дистанционных зажимов или бандажей. Вот их марки и характеристики с размерами под СИП:

Дистанционный бандаж Ensto SO75.100 и SO79

Дистанционный бандаж Sicam Bic

Дистанционный бандаж Niled Bic

СИП такой материал, который позволяет не прятать его в гофру. Однако по требованиям техники безопасности, любой провод или кабель (даже бронированный), должен быть защищен на уровне до 2м от земли. А шкаф у вас висит на расстоянии максимум 1,7м. Поэтому хотите вы или нет, а прятать его в трубы или гофру все равно придется.

Для крепления труб не желательно использовать простые сантехнические хомуты. Они не атмосферостойкие и все резники со временем рассохнуться и выпадут.

Гофру притягивайте к стойке опять же специальными хомутами для СИП. Иначе от мороза и солнца ПВХ материал хомутов полопается и весь ваш ввод будет болтаться как не понятно что. Для того, чтобы вода не попала внутрь шкафа, СИП опускают и заводят только снизу.

Окончательный ввод от трубостойки до дома лучше выполнить подземным способом, при помощи бронированного кабеля. Хотя каким образом вы будете заводить электричество после точки учета уже ваше личное дело. В технических условиях этого не прописывают.

Только помните, что провод СИП закапывать в землю нельзя!
Если подземный вариант не доступен (есть пересечение с газовой трубой, асфальт), то СИП опять нужно поднимать вверх и тянуть на фасад дома.
Когда данный шкаф у вас был в качестве времянки на момент строительства дома, а потом все таки пришлось выходить кабелем на одну из стен, оптимально в конце строительства будет полностью убрать трубостойку и сделать полноценный ввод в дом напрямую — от столба до фасада.

Возможные ошибки при монтаже

При монтаже ввода в дом с помощью кабеля СИП могут возникнуть трудности, а чтобы не допустить ошибок, ниже перечислены самые распространённые из них:

Слабое натяжение: при натяжении не применялся динамометр, а также монтаж велся «на глаз»

Эта ошибка может привести к увеличению нагрузки на кабель, особенно в зимнее время и его обрыву.
Сильное натяжение: также негативно сказывается на кабеле, в особенности на его изоляции.
Попытка повторного использования прокалывающих зажимов: они одноразовые, так как головка срывается и осуществить повторный монтаж не представляется возможным.
Повреждение изоляции в ходе работ: важно применять цельный кабель, повреждение изоляции может привести к короткому замыканию или поражению электрическим током.
Фиксация зажимов не до конца: проводники должны быть правильно и надежно зафиксированы в зажимах и не болтаться в них. Плохой зажим приводит к плохому контакту, искрению и повреждению кабеля.

Общие требования к ЛЭП с напряжением до 1 кВ

При установке опор ЛЭП на частном земельном участке нужно соблюдать технические требования. Для проверки соответствия нужно руководствоваться статьей 2.4 Правил устройства электроустановок, с рабочим напряжением до 1 кВ. Перечень норм выглядит следующим образом:

  • монтируемые столбы не должны препятствовать доступу к строениям и дворам;
  • опоры должны быть оборудованы защитными механизмами от возможного столкновения с транспортными средствами;
  • при расположении ЛЭП в лесной зоне вырубать просеку не нужно, но требуется соблюдать минимальное расстояние до деревьев – 1 метр;
  • можно использовать только те конструкционные элементы и опоры, которые обладают антикоррозионными и огнеустойчивыми свойствами.
Рейтинг
( Пока оценок нет )
Аватар
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Tsk-service
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
