Водяной пол для гаража: преимущества и особенности монтажа

В противном случае, тянуть коммуникации будет очень накладно.

: Водяной пол в гараже

К преимуществам такого типа полов можно отнести:

Долговечность. Правильный монтаж гарантирует до 20 лет безаварийной службы. В зависимости от труб, такая система способна прослужить более 50 лет.
Экономичность. Фактически, для нагрева воды используется мощность общего котла. Стоимость при этом увеличивается незначительно.
Возможность регулировать нагрев. Так как вода постепенно охлаждается, можно добиться идеального распределения температуры по помещению: трубы с горячей водой располагаются ближе к наружным стенам, за счет чего решается проблема естественного выхолаживания.

Следует добавить к списку и то, что при желании сделать водяной теплый пол в гараже своими руками можно, хотя и потребуется значительная теоретическая и практическая подготовка.

Укладка труб осуществляется исключительно на ровную поверхность. Это означает, что потребуется сделать заливку пола стяжкой. Неровности могут не только усложнить весь процесс монтажа, но и нарушить функциональность системы.

: Распределительная гребенка системы отопления

Для большей эффективности поверх первичной стяжки накладывается теплоизоляция. Она нужна, чтобы тепло не уходило наружу.

Только после того, как была получена ровная теплоизолированная площадь, начинается монтаж. В зависимости от труб, крепеж происходит или с помощью специальной сетки, или же с помощью фиксирующих устройств.

Последним этапом является финальная заливка бетоном.

Нужно добавить, что сам путь пролегания труб может быть разный. В зависимости от возможностей и ситуации, используют один из трех методов:

улитка – трубы располагаются по спирали, обратный ход соответствует прямому;
змейка – площадь пода заполняется витками прямого хода;
двойная змейка – обратный ход идет параллельно прямому.

Прямым ходом называется труба, по которой вода поступает, а обратным – по которой она возвращается.

Несмотря на все преимущества, теплый пол в гараже своими руками не стоит спешить собирать. Существует и ряд недостатков:

Траты. Кроме затрат на расходные материалы и трубы, также потребуется купить насос для корректировки подачи воды в систему отопления.
Трудность при ремонте. Найти и устранить течь можно только разобрав полы.
Уязвимость к холоду. В зимний период такое отопление нельзя выключать, не слив воду. В противном случае, она превратиться в лет и трубы могут лопнуть.

Все это необходимо учитывать при выборе.

Расчет мощности нагрева

Теплоотдача, соответственно, потребление электричества любыми ЭТП зависит от режима эксплуатации:

температура поверхности пола не превышает +26 °C (комфортный подогрев);
напольные контуры работают в режиме основного отопления.

В первом случае квартира либо частный дом обогревается водяной системой, теплый электрический пол сделан в некоторых комнатах и служит исключительно для комфорта. Примеры таких помещений: ванная, балкон (лоджия), коридор, моечная в бане.

Чтобы довести температуру покрытия до 26 градусов, понадобится около 70 Вт тепла на 1 квадратный метр площади. Оговоримся: речь идет об утепленном перекрытии, на бетонный пол холодного балкона легко уйдет 200—250 Вт/м².

Зная удельную мощность, нетрудно вычислить общее энергопотребление, умножив 70 Вт на площадь укладки нагревателей. Неувязка: подобный метод не учитывает термическое сопротивление стяжки и финишного покрытия. Отсюда совет: для комфортного обогрева подбирайте ЭТП по квадратуре, указанной производителем конкретного изделия. Минимальное значение – 100 Вт/м².

Нагревательный проводник не раскладывается под мебелью и на неиспользуемых участках пола — под ванной, раковиной

Пример. Необходимо греть участок кафельного пола ванной 2 м². Если в качестве источника тепла взять резистивный двухжильный кабель DEVIflex 18T, то подойдет готовый комплект мощностью 310 Вт, рассчитанный на 2.1 м². Длина контура составит 18 м (данные изготовителя).

Чтобы применить электрические полы для основного обогрева, выполняем такой расчет:

Определяем тепловые потери комнаты любым удобным способом – по площади, объему помещения либо следуя методике СНиП.
Чертим план комнаты с мебелью, затем вычисляем, сколько она занимает места (в м²). Отнимаем полученную цифру от общей квадратуры и узнаем свободную площадь, куда можно стелить ЭТП.
По значению теплопотерь подбираем готовый нагревательный элемент подходящей мощности из линейки готовых изделий.
Выясняем интервал укладки греющего провода — делим квадратуру свободного участка помещения на его длину.

Еще пример вычислений. Выше на схеме изображен санузел площадью 6 м², мебелью и сантехническими приборами занято 2.5 м². Для обогрева нужно 600 Вт теплоты, распределенной на оставшихся 3.5 м². Из каталога выбираем кабель DEVIflex теплоотдачей 622 Вт, длиной 37 м. Считаем шаг укладки: 3.5 / 37 = 0.095 ≈ 10 см.

Общие принципы

Начнем с нескольких полезных советов общего характера.

При выборе способов утепления и отопления стоит вспомнить СНиП 21-02-99 “Стоянки автомобилей”, согласно которому рекомендованная температура для гаража – +5С. Чем теплее внутри гаража, тем больше влаги будет конденсироваться на поверхности кузова заехавшей в него с мороза машины, тем быстрее сгниет кузов.

Однако есть простое и дешевое решение – застелить досками любой толщины бетонный пол без лаг. Пол станет заметно теплее; уборка под настилом или замена сгнившей доски тоже не составит проблем.

Простой дощатый настил по бетону – очень простое и довольно эффективное утепление.

Из популярных и доступных пород древесины идеальный выбор для настила – лиственница. Она не поддается гниению даже в сырости.
Разумный минимум толщины стяжки поверх утеплителя – 100 миллиметров. Стяжка заливается с минимальным уклоном в сторону двери гаража: в этом случае мы обеспечим нормальный сток воды при мытье автомобиля.
Армирование выполняется сеткой толщиной от 5 миллиметров или арматурой диаметром от 8 миллиметров. Цена сетки несколько выше по сравнению с арматурой; однако в этом случае мы избавляемся от затрат времени на вязку армирования. Размер ячейки – 15-20 сантиметров.
Под стяжку, как и в любом другом случае, закладывается не склонный к деформации утеплитель. В случае гаража инструкция особенно важна: как уже сказано, масса автомобиля весьма значительна по сравнению с нагрузкой в жилых помещениях.
Гигроскопичные утеплители по очевидной причине надежно гидроизолируются сверху и снизу. Впрочем, лучше вообще воздержаться от их применения: полностью предотвратить попадание в толщу минеральной ваты на полу воды почти невозможно.

Минеральная вата подходит для утепления стен, а вот на полу защитить ее от влаги почти невозможно.

Какое покрытие стелить для лучшей теплоотдачи

Полы в автосервисе или личном гараже должны не только выдерживать большой вес, но и обеспечить высокие показатели теплоотдачи. Некоторые виды напольного покрытия, хотя и отличаются прочностью, не могут использоваться из-за низкой теплопроводности. Так следует избегать керамогранита, и изделий из натурального камня.

Оптимальным решением при подогреве пола гаража водяным отоплением будет уложить обычную керамическую плитку, либо сделать наливное покрытие. Толщина слоя в наливных полах составляет около 3-5 мм. Сверху покрытие можно вскрыть защитной водоэмульсионной краской.

Если принимается решение об облицовке полов плиткой, для монтажа следует использовать специальный клей и затирку. Затирать швы можно не ранее чем через 2-3 суток после укладки. Полная нагрузка на плитку допускается через 6-7 суток.

Современные системы тёплого водяного отопления полов могут укладываться и под керамогранит. Но для большей эффективности лучше всего остановить свой выбор на других видах покрытия.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

~~электрический теплый пол теплолюкс~~

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Электрический теплый пол в гараже

В этом варианте теплого пола источником тепла служит так называемый резистивный элемент — проводник с высоким электрическим сопротивлением, который при пропускании через него электротока разогревается. Нагреватель может иметь одно из двух исполнений: кабель и инфракрасная пленка.

Кабель

Нагревательный кабель бывает двух видов:

Нерегулируемый. Самый простой и дешевый вариант. Представляет собой, грубо говоря, просто длинную проволоку. Если на каком-то ее участке теплоотдача будет затруднена, например, над кабелем окажется предмет мебели или колесо автомобиля,, элемент перегреется и сгорит.
Саморегулирующийся. Такой кабель стоит дороже, зато перегрев ему не страшен. В роли резистивного элемента выступает полимерная матрица с полупроводниковыми свойствами, по обе стороны от которой находятся токопроводящие шины. Электрическое сопротивление матрицы зависит от температуры. Если какой-то ее участок перегревается, матрица в этом месте просто перестает пропускать электроток, отключая таким образом данный сегмент. Основная же часть кабеля остается работоспособной.

Двойное армирование утепленного пола в гараже

Проще всего монтировать нагревательный кабель, поставляемый в виде так называемых кабельных матов. Каждый такой мат представляет собой свернутую в рулон сетку из стекловолокна или подобного материала.

Нагревательный кабель уже уложен на нее в виде змейки с соответствующим его мощности шагом и закреплен. Остается только развернуть несколько таких рулонов на полу и соединить их в один контур.

Инфракрасная пленка

Очень тонкое изделие, состоящее из двух слоев полимерной пленки, между которыми имеются дорожки из углеродной пасты.

Особенностью этого вещества является то, что даже при относительно небольшом нагреве значительную часть тепловой энергии оно отдает в виде инфракрасного излучения. ИК-пленка гораздо тоньше нагревательного кабеля и обеспечивает более равномерный нагрев.

Инфракрасная пленка

Электрический теплый пол удобнее водяного, но смущает дороговизна электроэнергии.

Особенности технологии монтажа водяного теплого пола

Теперь изучим последовательность работ при монтаже водяной отопительной системы.

Подготовка основания

Если напольное покрытие в гараже имеется, его придется удалить. Поверхность чернового пола выравнивается, для чего в большинстве случаев заливают дополнительную стяжку.

Закончив этот этап, выполняется укладка теплоизоляционного материала, толщина которого должна быть не менее 30 мм. Рекомендуемая плотность утеплителя – 35 кг на метр. Лучше всего для этого подходя полистирол либо пеноплекс. Можно приобрести специальные утеплительные маты, снабженные фиксаторными устройствами.

Уложив утеплитель, по всему гаражному периметру прокладывается демпферная лента, предназначенная для компенсирования тепловых расширений стяжки.

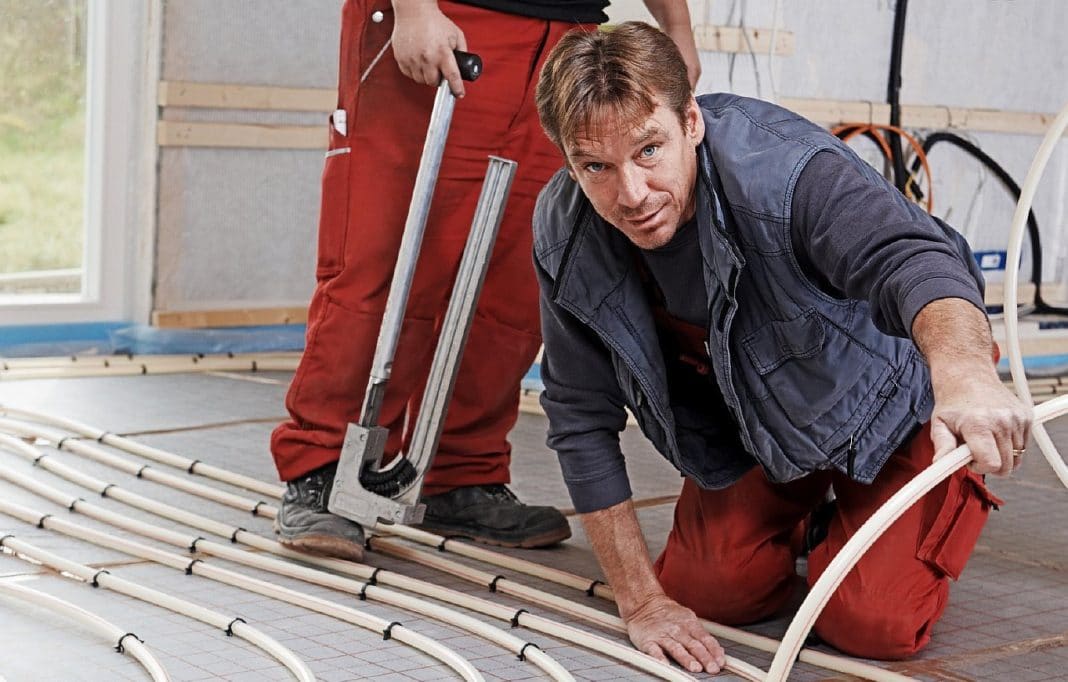

Монтаж труб

Слой утеплительного материала укрывается полиэтиленом, на котором устраивается каркас из арматурной сеточки. По ней будет выполняться крепление труб отопительной системы. Выполняется это с помощью пластиковых хомутов. Компенсационные швы защищаются гофрированной трубой.

Монтаж водяного теплого пола в гараже

Контроль установки

В обязательном порядке проводится гидравлическое испытание. Создается давление в системе, равное 3 – 4 бар, в таком состоянии трубы находятся более одних суток. Если в процессе испытаний обнаружились проблемы в виде протечек, теплоноситель сливается, недочеты устраняются, после чего выполняется повторная проверка.

Заливка стяжки

После проведения испытаний заливается стяжка, высота которой должна быть больше уровня труб на 3 – 15 см. Чтобы добиться максимальной ровности, рекомендуется использовать маяки. Залитый пол оставляют в покое на месяц, чтобы бетон набрался прочности. В это время отопительная система не включается.

Как только бетон высохнет, обогрев включают, но температурный режим повышают постепенно. Готовый к эксплуатации пол можно сверху укрыть плиткой или иным материалом, пригодным для гаража.

Нужен ли в вашем гараже подогрев пола – решать только вам. Если кроме хранения техники в гараже выполняются различные работы, то отопление пола не помешает. Только следует сделать правильный выбор между водяной и электрической системой.

С точки зрения многих, теплый пол в гараже – это излишество и пустая трата денег. Тем не менее, заботливые хозяева автомобилей или прочего транспорта чудесно знают, как пагубно влияют на железных друзей перепады температур, сырость и холод. Коррозия, порча деталей и иногда даже прогнивание корпуса – все это возможные последствия несоблюдения температурного режима.

Ремонт может выльется в приличную сумму. С учетом, что в условиях сырости починка будет требоваться чаще, в итоге стоимость восстановления значительно ударить по семейному бюджету.

Общие принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.
