Как устроен водяной узел газовой колонки, принцип работы, типичные неисправности

Неполадки с розжигом

Системы розжига атмосферных нагревателей бывают двух типов, разберем их по отдельности:

• ручная, с искрой от пъезоэлемента;
• автоматическая с питанием от батареек.

Для справки. Наиболее современные модели колонок разжигаются в автоматическом режиме от энергии, вырабатываемой гидрогенератором. Тут все относительно просто: если не работает розжиг, то виной тому — слабый напор в водопроводе, либо вышел из строя сам генератор.

При ручном способе розжига иногда наблюдается такая неисправность газовой колонки, как выход из строя термопары. Тогда при отпускании регулятора или кнопки во время розжига только что горевший фитиль снова гаснет. Дело в том, что термочувствительный элемент должен нагреться от запальника, пока вы удерживаете рукоятку и подать ток на электромагнитный клапан. Последний будет удерживать механизм вместо вас, когда вы его отпустите. Если этого не происходит, то нарушен контакт в цепи или же термопара подлежит замене. Для выполнения данной операции лучше пригласить мастера.

Что касается систем автоматического воспламенения, то неисправности газовых колонок в процессе розжига не ограничиваются разрядом батареек, как это пишется на многих интернет-ресурсах. Кроме того, любая более-менее современная модель нагревателя, даже российского производства, оснащена электронным индикатором разряда батарей. Так что пользователь в курсе, когда подходит время их менять.

Аппарат даже не начнет процесс розжига запальника, пока не откроется кран горячей воды и в сети не появится требуемое давление. Когда его недостаточно, то колонка не подаст никаких признаков жизни. То же самое произойдет при недостаточном давлении газа или после отключения в результате срабатывания датчика тяги (пока он не остынет). С плохим давлением газа лучше бороться специалисту соответствующей службы, самостоятельно вам это сделать не удастся.

Поскольку мы рассматриваем внутренние неисправности колонки, то в качестве виновника слабого напора воды можем назвать засорившуюся сеточку на входе в водяной узел. Если же заряд элементов питания в норме, давления воды и газа достаточно, а нагреватель издает щелчки искрового разряда, но дело дальше не идет, то переходим к следующему разделу.

Ремонт и обслуживание газоводяного узла

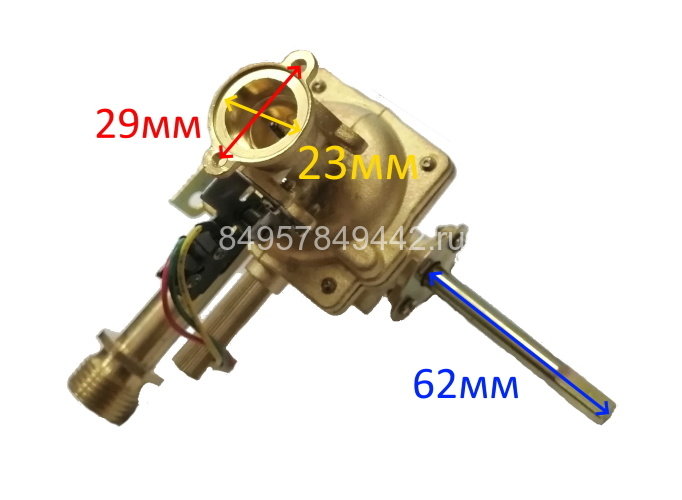

Конструкция водяного редуктора газовой колонки имеет простое внутреннее устройство. Все легко разбирается. При желании можно выполнить ремонт лягушки газовой колонки или осуществить профилактическое обслуживание, не вызывая мастера.

Как снять лягушку с газовой колонки

Для начала следует перекрыть подачу воды и газа. После этого работы проводят в следующем порядке:

• сливают воду из теплообменника — с этой целью лучше использовать кран или смеситель, расположенный существенно ниже водонагревателя;
• отсоединяют подающие трубопроводы газа и воды (потребуется разводной ключ);

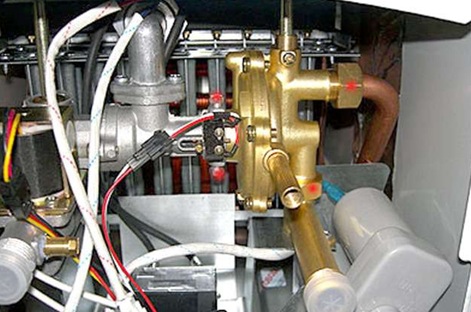

• теперь можно снять водяной узел газовой колонки, если все выполнено правильно лягушка должна легко демонтироваться.

Конструкция редуктора может отличаться в зависимости от модели проточной колонки. Чтобы снятие водяного блока прошло успешно необходимо открепить все детали и трубы, подходящие к основной конструкции. Корпус снимается легко, физические усилия прикладывать не нужно.

Чистка водяного узла газового водонагревателя

Проводится по крайней мере каждый год. На крышке лягушки расположено несколько болтов фиксации

При откручивании необходима осторожность, чтобы не испортить фальцы. После снятия крышки иди разбора редуктора на две части (зависит от модели колонки), проводится чистка внутреннего пространства и обслуживание конструкционных деталей:

• во время чистки редуктора удаляется накипь и твердые остатки, осевшие на дне узла, одновременно чистят сетку грубой очистки на вводном патрубке;
• шток можно смазать касторовым маслом, либо солидолом;
• прокладку также можно промазать, если на ощупь чувствуется, что она огрубела и потеряла свою эластичность.

Регулярное обслуживание лягушки продлит срок эксплуатации проточного газового бойлера и обеспечит его бесперебойную работу.

Какие комплектующие следует заменить

В редукторе присутствует несколько элементов постоянно подвергающихся воздействию механического давления и некачественной воды. При каждом обслуживании проверяют работоспособность и выполняют замену следующих узлов:

• уплотнитель штока — замена сальника необходима в среднем каждые 3 года, чтобы защитить газовый клапан от попадания влаги;
• мембрана — замена прокладки нужна при ее разрыве, а также при появлении микротрещин;

шток и комплектующие — пружинка, приводящая стержень в первоначальное положение, при интенсивной эксплуатации выходит из строя через 4-5 лет.

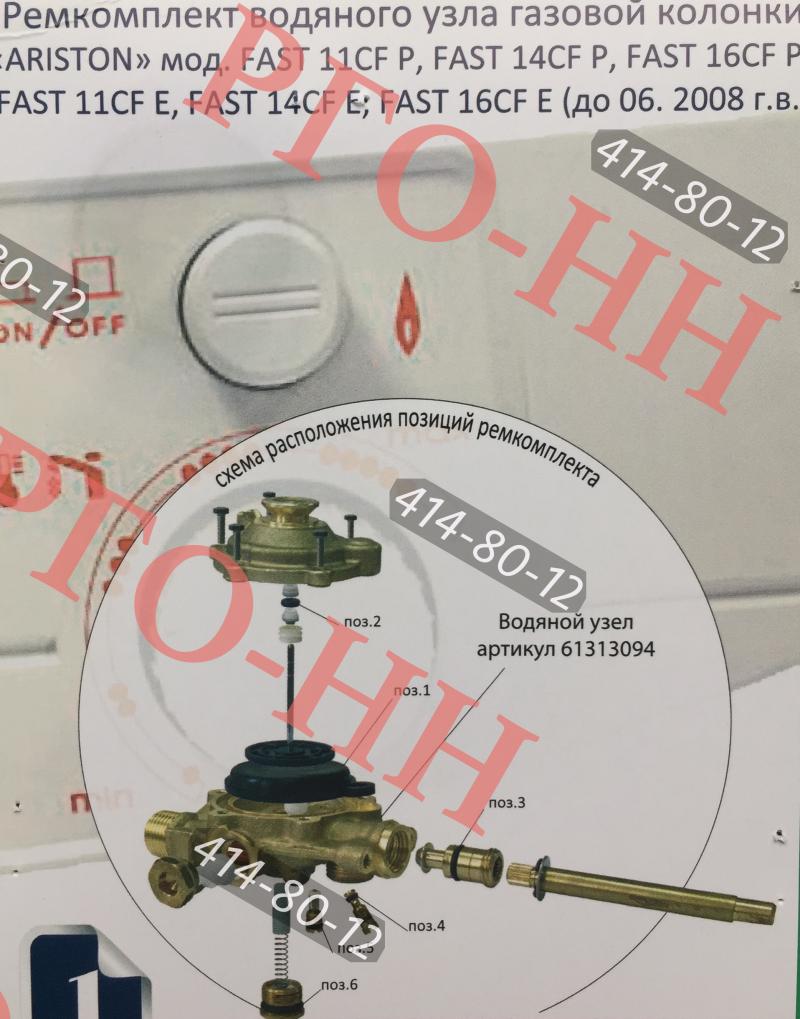

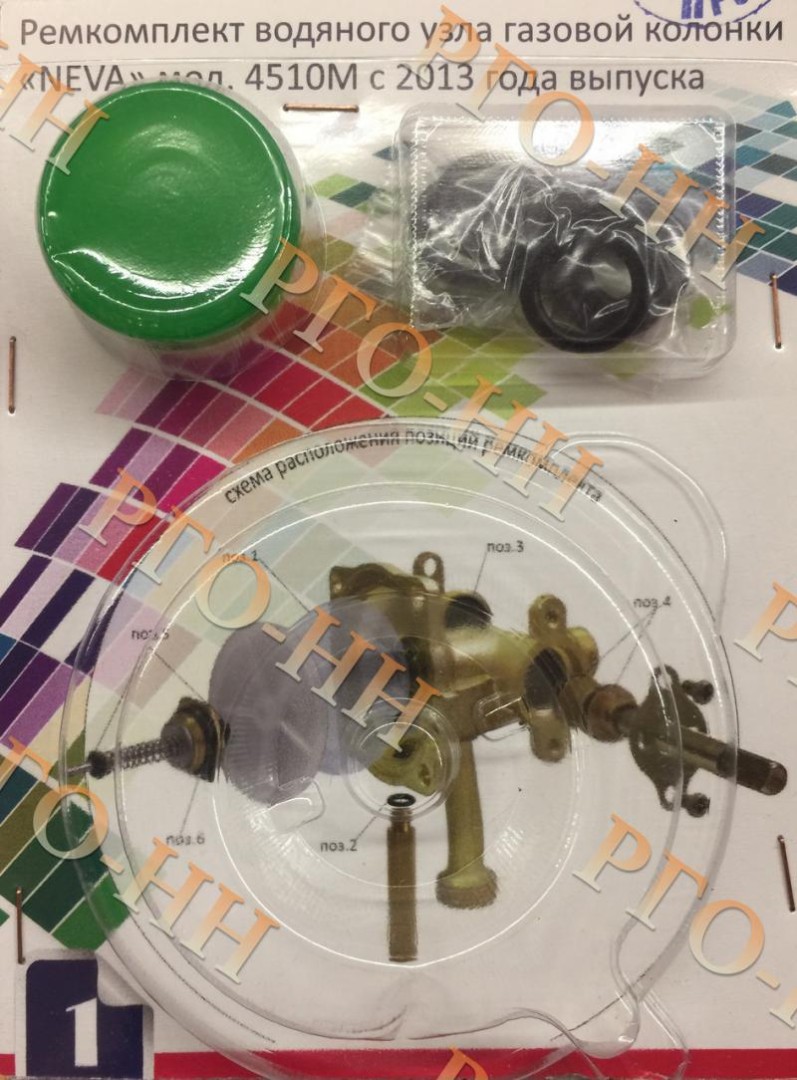

Для обслуживания лучше использовать уже готовые фирменные прокладки на редуктор. Мембрана обычно продается отдельно, но при желании удастся приобрести заводской ремкомплект со всеми комплектующими, которые следует менять.

Как отрегулировать редуктор на газовой колонке

Настройка водяного узла поможет оптимизировать расход газа и давление воды на выходе из колонки. Регулировка водяного редуктора проточного газового водонагревателя выполняется с помощью болтов, расположенных на тыльной стороне узла. Обычно их выставляют в заводских условиях, что достаточно для нормальной работы колонки.

Если нужно отрегулировать давление воды болты немного отпускаются. Напор ГВС на выходе должен увеличиться. Регулировка редуктора газовой колонки без крайней необходимости не проводится. Лучше, чтобы работы выполнял представитель газовой службы.

После выполнения обслуживания водяной узел устанавливают обратно. Проверяют отсутствие протечек воды и газа. Колонку запускают и пользуются в обычном режиме.

Водяной блок газовой колонки: типовые неисправности

Износ и выход из строя элементов водозаборного блока водяной колонки – это распространенные неисправности, которые могут коснуться любого газового водонагревательного оборудования. Связано это с качеством водопроводной воды, перепадами гидравлического давления в трубах.

Устранить большинство неисправностей в водяном блоке можно без помощи специалиста. Главное – знать о том, какие поломки наиболее характерны для той или иной детали.

Так, наиболее частыми неисправностями водяного блока газового водонагревателя являются:

• Загрязнение или деформация мембраны. Изношенная мембрана не может достаточно растягиваться для того, чтобы открыть доступ для газа. Из-за этого колонка может не зажигаться. Менять мембрану следует, если деталь растянута, скошена на одну сторону, имеет разрывы и т. д. Есть колонки, в которых фильтр нужно менять регулярно (например, Нева). Проводят плановую замену детали, в зависимости от качества воды, каждые 12-36 месяцев. При этом, лучше ставить силиконовую деталь, срок службы которой больше, нежели у резиновой.
• Засоренность или механическое повреждение водяного фильтра. Фильтр забивается в течение всей эксплуатации колонки известью, мелкими песчаными частицами в воде, ржавчиной. Прочистить элемент можно большим напором воды. Если фильтр сильно износился, то его, обычно меняют на новый.

Кроме того, некорректная работа редуктора может быть связана с трещинами в корпусе элемента, негерметичностью соединительных патрубков (течь может дать, например штуцер подвода холодной воды к водогазовому узлу), засоренностью штока или неисправностью регулятора напора.

Ремонт газовых колонок Аристон на дому возможен до конца этого дня!

Мы предлагаем квалифицированный ремонт проточного водонагревателя Аристон по лояльным ценам. Наши специалисты используют оригинальные детали, которые гарантируют длительную и безаварийную работу в течение всего срока эксплуатации. Штат компании аттестован официальными дилерами со всеми допусками к газоопасным работам.

На отремонтированную колонку Ariston распространяется гарантия, срок действия и условия которой указываем в гарантийном талоне. Гарантия действительна при соблюдении её условий. Если вы пытались выполнить самостоятельно ремонт газовой колонки Ariston, то она автоматически аннулируется.

Газовую колонку Аристон диагностируем по телефону , поэтому стоимость этой услуги для Вас равна

Не запускается основная горелка

Одно из главных устройств, стоящих на страже безопасности агрегата – это водяной узел (по-простому – «лягушка»). При наличии достаточного напора воды лягушка своим штоком нажимает на исполнительный механизм газового клапана и тот подает топливо на основную горелку (в обычных колонках). В автоматических нагревателях водяной узел открывает доступ горючего к запальнику, а подача газа на основные сопла – это уже функция газового узла.

Когда неисправен водяной узел, топливо не будет подаваться на горелку, а в случае с автоматическими нагревателями – и на запальник. Случается, что при открывании вентиля горячей воды на максимум лягушка все же срабатывает, но это свидетельствует лишь о наличии мелких трещин в рабочей диафрагме. Устройство можно привести в чувство своими руками, для этого нужно приобрести ремонтный комплект и поменять мембрану, о чем будет рассказано ниже.

Нередки ситуации, при которых фитиль воспламеняется, но горит плохо, слабо. Присмотревшись, можно заметить, что цвет огня скорее желтый, а не синий. При подаче топлива на основную горелку раздаются хлопки из-за того, что оно вспыхивает не сразу и успевает заполнить камеру сгорания. Здесь для ремонта колонки нужно прочистить трубку и жиклер запальника. Последний во многих моделях легко снимается и поддается прочистке, как показано на видео:

Важно! Нельзя с целью прочистки фитиля вставлять в него стальную проволоку. Необходимо пользоваться только нитью и тонкой деревянной палочкой, смоченной керосином

Принцип работы

В целом принцип работы газовых колонок достаточно простой:

• При сгорании газа выделяется тепловая энергия;
• Тепловая энергия нагревает теплообменник. Последний, как правило, выполнен из меди или специальных сплавов с высокой теплопроводностью;
• Вокруг теплообменника проходит змеевик, также выполненный из металла с высокой теплопроводностью, в результате чего он тоже быстро нагревается сам и нагревает воду;
• От змеевика осуществляется подача горячей воды в трубопровод;
• Продукты горения покидают камеру сгорания и выводятся наружу через дымоход.

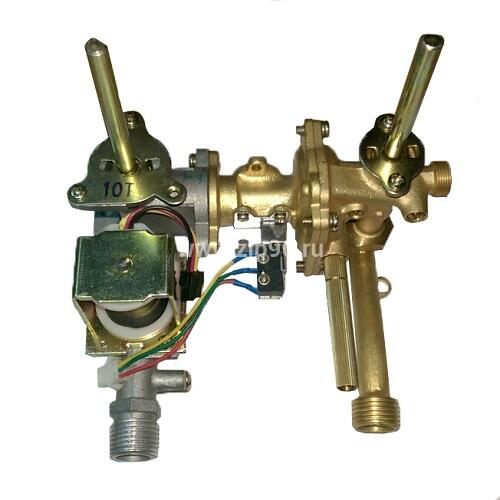

Устройство и работа газового водяного блока
. Отдельно следует рассмотреть устройство и принцип работы газового водяного блока. Как я уже говорил выше, водяной блок реагирует на подачу воды и обеспечивает запуск колонки.

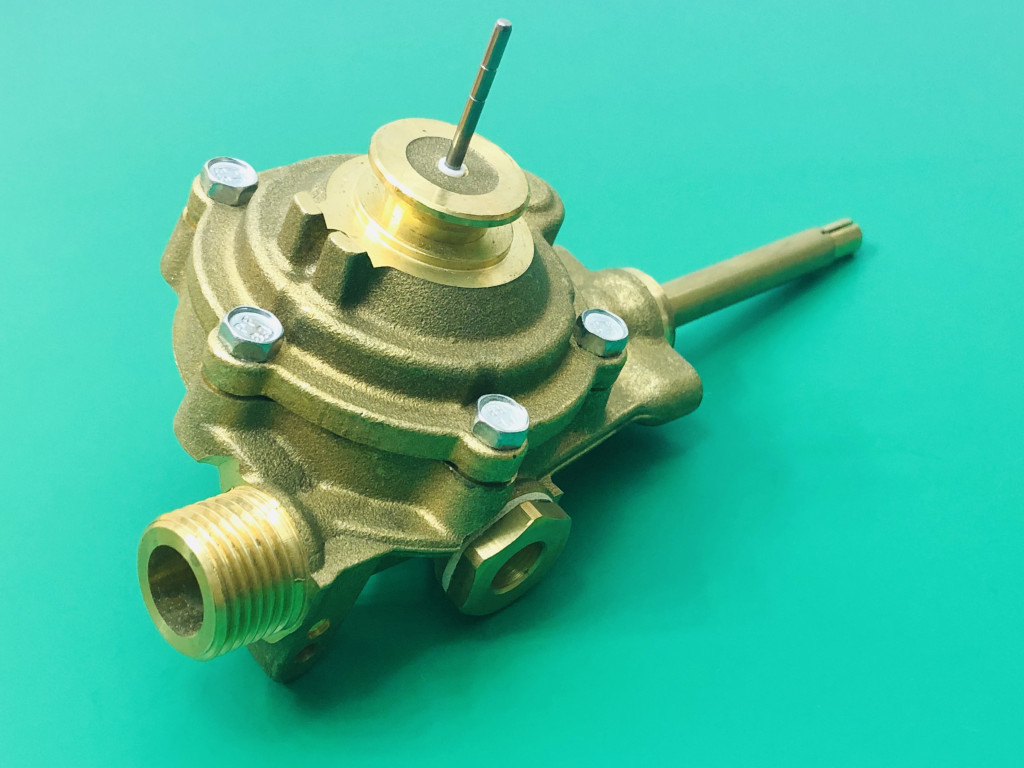

Главным элементом водяного блока является редуктор, который называют «жабкой». Внутри него расположена мембрана со штоком. В современных колонках водяной узел работает следующим образом:

• При открытии крана поток воды проходит через редуктор;
• В одной из камер редуктора образуется повышенное давление, в результате чего мембрана (позиция 2 на схеме выше) изгибается и выталкивает тарелку. Тарелка в свою очередь выталкивает шток (позиция 1). Надо сказать, что давление штока составляет около 50 кг;
• Водяной шток толкает шток газового модуля, который расположен напротив;
• Толкатель, имеющий связь со штоком, действует на пластину выключателя, в результате чего электричество из секции батареек поступает в секцию электронного управляющего модуля, а дальше в запальную горелку, где образуется искра;
• Вместе с тем шток отжимает механический газовый клапан и газ начинает поступать в систему розжига и горелку. При этом также срабатывает дополнительный электромагнитный клапан, который тоже обеспечивает свободный проход газа;

• При появлении искры газ зажигается в запальнике, после чего загорается основная горелка. При этом датчик наличия пламени подает сигнал на управляющий блок, в результате чего отключается свеча зажигания, вырабатывающая искру;
• При выключении горячей воды давление в двух камерах редуктора выравнивается, в результате чего шток отжимается. Соответственно срабатывают газовые клапана, и подача газа на горелку резко прекращается.

В современных колонках также имеется датчик температуры воды. Когда вода нагревается выше заданной температуры он подает сигнал на блок управления, который в свою очередь перекрывает систему подачи газа. Когда вода остывает, датчик опять срабатывает, и происходит розжиг горелки.

В более простых моделях многие датчики отсутствуют, но в любом случае подача газа открывается только после того, как давление воды в одной из камер редуктора повышается. Поэтому при недостаточном давлении воды колонка не включится.

Способ розжига.
В настоящее время существуют следующие виды розжига колонок:

Ручные.
В этом случае для розжига нужно провернуть ручку колонки до упора, не нажимая на нее, после чего своими руками зажечь запальник, к примеру, при помощи спичек. После розжига запальника нужно надавить на ручку и повернуть ее по часовой стрелке, чтобы включить подачу газа на горелку. При этом запальник зажжет горелку;

С пьезорозжигом.
В таких колонках, как и в ручных, вначале подается газ на запальник. Чтобы разжечь его, нужно нажать на специальную кнопку, в результате чего появится искра. После розжига запальника можно открывать подачу газа на горелку. В течение дня запальник можно не тушить, соответственно, при последующем включении колонки нажимать на кнопку не надо.

Горелка отключается во время работы

К прекращению подачи газа в процессе горения может привести и неисправность того же водяного узла. При большом напоре лягушка с изношенной мембраной еще кое-как справляется, но если открыть холодную воду, то давление падает и газовая колонка затухает. Такие же последствия наступают, когда выходит из строя датчик тяги. Термочувствительный элемент призван разрывать электрическую цепь, когда его поверхность достигает определенной температуры. Датчик установлен близ выхода дымовых газов и соединен с электроклапаном проводами.

Как только тяга в дымоходе исчезнет, температура газохода перед выходом из тракта резко возрастет, датчик нагреется и разорвет цепь. Электрический клапан, в свою очередь, перекроет подачу горючего. Описанный элемент не вечен, иногда его тоже надо менять. Проверить работоспособность детали просто: надо его открутить от корпуса и, не отключая проводов, вывесить наружу. Устойчивая работа горелки указывает на то, что датчик исправен, а причина кроется в дымоходной трубе, где в силу какой-то причины пропала тяга.

Ухудшение тяги может появиться, когда ребра теплообменника забиты сажей, а давление воды упасть, если его трубки изнутри покрыты толстым слоем накипи. Теплообменник надо периодически чистить и промывать.

Помимо водяного узла и датчика тяги к хлопкам и неустойчивой работе горелки может привести неисправность датчика температуры, а ремонту он не подлежит, только замене. Правда, обнаружить в этом случае неисправность затруднительно. Мы посоветуем в ситуации, когда лягушка и датчик тяги полностью исправны, а симптомы не исчезают, обращаться к специалисту.

Протечки воды

Внутри проточного нагревателя водяные трубки присоединяются к различным узлам с помощью накидных гаек и уплотнительных резиновых колец. Домовладельцы, годами не обслуживающие свои агрегаты, могут обнаружить под прибором капающую воду. Если это обнаружилось, то ремонт газовой колонки состоит в проверке всех сопряжений и замене уплотнителей.

Существуют и другие места, где может просачиваться вода, например, через рабочий шток водяного узла. Это говорит о том, что как минимум требуется замена уплотнителя на штоке лягушки, для чего понадобится ее снятие и разборка. В моделях, оборудованных предохранительным клапаном, последний также может протекать, особенно если ему доводилось несколько раз сбрасывать давление. Наконец, самая неприятная ситуация – поврежденный теплообменник, в котором образовался свищ. Купить новый – очень дорого, проще отремонтировать старый, о чем и рассказано в следующем разделе.

Неисправности колонок

Сразу оговоримся, что рассматривать будем проблемы проточных нагревателей с открытой камерой сгорания, коих в квартирах и домах установлено великое множество. Ремонт полностью автоматизированных турбированных колонок с электропитанием от сети и розжигом от гидрогенератора мы обойдем стороной. Эти приборы достаточно сложны и вмешательство в их конструкцию несведущему человеку противопоказано. Устранением неполадок наддувных агрегатов должны заниматься сервисные или газовые службы.

Список неисправностей, присущих газовым колонкам через несколько лет эксплуатации, выглядит следующим образом:

• запах газа;
• проблемы с розжигом и пуском основной горелки;
• отключение нагревателя во время работы;
• различные протечки.

При возникновении запаха газа, неважно, постоянно или периодически, — надо немедленно перекрывать соответствующий кран, открывать окна и звонить в аварийную службу. Поясните диспетчеру характер проблемы, а он примет решение – срочно присылать к вам домой бригаду или просто отправить мастера в порядке очереди

Других вариантов нет, самостоятельно устранять утечки метана строго запрещается.

Устройство колонки

Общие сведения

Газовая колонка для воды представляет собой проточный нагреватель. В отличие от бойлера, где нагревается емкость с водой, в колонках вода успевает нагреться в процессе протекания по трубам. Соответственно, никакой накопительной емкости они не имеют.

Проточные газовые водонагреватели были придуманы еще в начале прошлого века. За время своего существования они, конечно же, значительно усовершенствовались. Однако в целом конструкция и принцип работы газовой колонки не изменились.

Основные элементы

Все существующие проточные газовые водонагреватели состоят из следующих основных элементов:

• Запальник и система розжига.
  Обеспечивает розжиг горелки;
• Камера сгорания и горелка.
  Важный элемент, который обеспечивает колонку тепловой энергией;
• Водяной блок
  . Отвечает за подачу газа при включении воды, и перекрывает ее, когда кран с горячей водой закрывается;
• Теплообменник.
  Передает тепло от камеры сгорания змеевику, в котором осуществляется нагрев воды;

• Змеевик.
  Представляет собой спиралевидную трубу, расположенную вокруг теплообменника;
• Патрубки воды и газа.
  Обеспечивают подключение колонки к газопроводу и трубопроводу;
• Патрубок подключения дымохода.
  Обеспечивает соединение колонки с дымоходом, через которых осуществляется вывод продуктов сгорания наружу;
• Блок управления.
  Позволяет изменять температуру нагрева и пр.

Современные колонки оснащают некоторыми элементами безопасности, такими как:

• Датчик тяги дымохода — блокирует работу колонки в случае отсутствия тяги;
• Газовый клапан – перекрывает газ в случае падения давления газа в магистрали;
• Датчик наличия пламени – перекрывает газ, если колонка по каким-либо причинам не загорается в течение нескольких секунд.

Надо сказать, что все колонки различаются камерой сгорания. В зависимости от ее типа они делятся на два вида:

1. С открытой камерой сгорания
   . Название говорит само за себя;
2. С закрытой камерой сгорания
   . В этом случае воздух подается на горелку при помощи вентилятора. Как правило, такие приборы оснащают электронным блоком, который контролирует работу нагревателя.

Колонки, оснащенные электронными блоками управления, чаще всего работают на батарейках, что обеспечивает их автономность. Правда, существуют и модели, которые работают от сети.

Как заменить мембрану в газовой колонке

Как уже было сказано выше, для проведения ревизии водяного узла потребуется ремкомплект, предназначенный для данной модели нагревателя. Как правило, в него входит мембрана, пружина и комплект уплотнителей. Из инструмента потребуется рожковый ключ и обычная отвертка. Прежде чем приступить к работе, надо слить из лягушки воду, как было описано в случае с теплообменником.

Теперь надо снять сам водяной узел. Гайка на входе воды уже откручена, остается отвернуть вторую и отсоединить лягушку от газового клапана. Тип соединения зависит от модели и производителя агрегата, необходимый для этой цели инструмент нужно подготовить заранее. Затем раскручиваются винты, соединяющие две половинки узла, и выполняется замена мембраны в газовой колонке

При этом важно установить диафрагму правильно, ее положение лучше всего запомнить при разборке

Перед установкой новой мембраны следует почистить шток (если в ремкомплекте нет нового) и заменить все уплотнительные кольца. Когда операция закончена, детали соединяются между собой и скрепляются винтами. Их надо затягивать по схеме «звезда», когда за одним винтом следует противоположный и так далее. Пуск воды и проведение испытаний описаны в предыдущем разделе. Подробности процесса показаны на видео:

Газовые водяные колонки: принцип работы, неисправности

Водяная газовая колонка относится к водонагревательным аппаратам проточного типа. Это значит, что вода, через водозаборный узел, поступает в колонку, проходит по трубкам теплообменника, нагревается и выходит, направляясь по трубопроводу к точкам водоразбора.

Как и любое сложное оборудование, газовая колонка может выйти из строя (перестать включаться, зажигаться и гаснуть и т. д.). Это может быть связано как с внешними факторами (напором воды, газа, качеством вентиляционной тяги), так и поломками внутренних узлов оборудования.

Проверить водоприемный блок колонки необходимо, если:

• Колонка не зажигается при рабочем напоре воды в 3-4 баров;
• Горячая вода идет слабо, при этом, напор холодной воды достаточно сильный;
• Колонка зажигается через некоторое время после открытия крана горячего водоснабжения, а не сразу;
• Колонка остается в рабочем состоянии после закрытия крана горячего водоснабжения;
• Колонка не набирает нужную мощность, отключается во время работы.

Некоторые из вышеперечисленных поломок можно устранить своими силами, для других же понадобиться вызов специалиста.

Ремонт и обслуживание водяного блока

Для того чтобы провести какие либо манипуляции с редуктором, или же понять или проблема заключается именно в этой детали, нужно открутить его от медных патрубков, то есть раскручиваются гайки. Далее нужно открутить редуктор от газового узла. Как правило, он находится под газовым клапаном и прикручен тремя болтами. Часто в новых моделях редуктор крепится одним болтом. В процессе откручивания устройство нужно придерживать, чтобы оно не упало.

Чтобы открыть редуктор, следует раскрутить болты, которые удерживают две детали корпуса, как правило, их 8 штук (рис. 4). Расположены они по кругу. Далее следует проверить целостность резиновой мембраны в середине, целостность корпуса. Если мембрана засорена, ее нужно прочистить и вставить на место, а в случае, когда она деформировалась, следует купить новую. Новая мембрана вставляется на место предыдущей. Сегодня продаются мембраны разного качества, не стоит покупать слишком тонкую, так как она может прорваться в ближайшее время. Есть силиконовые мембраны хорошего качества, только не нужно лениться, а следует пройтись по нескольким магазинам и найти такую.

Рис. 5

Чтобы установить редуктор назад, важно определить какой патрубок куда подключается. Если внимательно посмотреть, то входной и выходной патрубки разные по диаметру

Отверстие, через которое происходит подача воды в редуктор для газовой колонки больше, чем то, через которое вода выходит из устройства. Если установить редуктор неправильно, то возникнут проблемы с мембраной и, вообще, с работой всего узла.

Далее две части корпуса скручиваются болтами и прикручиваются к входному и выходному патрубкам. Гайки, которыми прикручивается узел к патрубкам, оснащены резиновыми прокладками для герметизации. При установке водяного узла нужно тщательно их проверить. Иногда нужно и их заменять. Далее следует протестировать водяной узел, запустив колонку.

Внутреннее строение газовой колонки довольно сложное и представлено множеством деталей. Одной из них является водяной блок, который также называют водяным редуктором, водяным узлом, водяным регулятором или «лягушкой». Он располагается внутри колонки перед теплообменником и отвечает за регуляцию работы колонки в зависимости от поступления воды в аппарат.

Вероятные неисправности водяного узла

Существуют сбои и неисправности в работе проточного водонагревателя, однозначно указывающие на выход из строя конструкционных элементов редуктора. К ним относятся:

• отказ в включении колонки;
• пламя зажигается не с первого раза;
• присутствует течь воды с редуктора;
• после закрытия крана ГВС пламя не гаснет.

Сбои в работе указывают на следующие вероятные поломки и неисправности в «лягушке»:

Прорвалась мембрана — средний срок службы диафрагмы 5-7 лет. Со временем из-за постоянного механического воздействия и жесткой воды резина прорывается. Признак выхода из строя мембраны то, что из редуктора капает вода.
Мембрана огрубела — от эластичности диафрагмы зависит качественная работа водяного узла газовой колонки

Для срабатывания важно, чтобы мембрана чутко реагировала на любые изменения напора воды. Если прокладка огрубела колонка будет срабатывать с задержкой

После перекрытия крана ГВС газовая горелка продолжает работать какое-то время.
Засорился шток — при прорыве мембраны вода попадает на металлическую поверхность стержня, вызывая его коррозию. Ржавчина препятствует нормальному движению иглы. Признаки неисправности: пуск колонки затруднен. Пламя зажигается только при сильном давлении воды. После закрытия крана ГВС горелка не тухнет.
Засорился фильтр грубой очистки — на входе в редуктор расположена сеточка, которая быстро забивается, особенно если были нарушены условия подключения и схема обвязки была выполнена с ошибками. Признак неисправности: разница в давлении на входе и выходе из водонагревателя.

Все описанные поломки легко устраняются. Необходимость в том, чтобы полностью поменять редуктор в газовой колонке возникает крайне редко. Ремонт своими руками, при наличии инструментов и понимания внутреннего устройства займет не более 30 мин.
