Виды тепловых насосов: типы, принцип работы, преимущества и недостатки

Как подобрать воздушный тепловой насос

Чтобы поддерживать комфортную температуру в помещении зимой, необходим достаточный запас мощности теплового насоса. Не все модели показывают хорошую производительность при низких температурах. Есть такие, у которых коэффициент энергоэффективности выше 1 при -30 градусах, но их стоимость слишком высока.

При выборе воздушного теплового насоса стоит учесть, в какое время года вы будете его использовать и при каких температурах, сколько у вас уйдет электроэнергии на его работу и за какое время он окупится. Исходя из этого и выбирать модель. Как показывает практика, тепловой насос типа воздух-воздух выгоднее использовать в дополнение к основному отоплению, а не вместо его.

Какую марку ТН воздух-воздух выбрать

Оборудование предлагают немецкие китайские и японские производители. При выборе необходимо ориентироваться на указанные в технической документации параметры и отзывы покупателей.

Наилучшие марки насосов воздух-воздух изготавливают в Японии. Азиатские корпорации одними из первых стали использовать технологию извлечения низкопотенциальной энергии из воздуха, для охлаждения помещений. С тех пор их продукция существенно улучшилась:

Daikin – мировой лидер в изготовлении систем отопления и кондиционирования. Главной особенностью продукции является полное интегрирование системы в жилой дом и обеспечение автономного климат контроля, приспосабливающегося к пожеланиям хозяев. Под брендом Daikin предлагаются тепловые насосы для бытовых и коммерческих нужд, работающие на обогрев и охлаждение, а также обеспечение потребностей ГВС.
Mitsubishi – отечественному потребителю продукция компании знакома в основном по выпускаемым автомобилям. Но, как и многие другие японские компании, помимо машин, Mitsubishi выпускает еще несколько видов техники. Главным достоинством компании считается создание уникальной конструкции ZUBADAN, позволившей существенно улучшить рабочие параметры и сократить расходы электроэнергии. ТН Митсубиси сохраняют работоспособность до -25°С. Для отопления промышленных комплексов, разработаны мультизонные системы.
Fujitsu – основной упор, компания делает на производстве так называемых комбинированных систем, имеющих широкий дополнительный функционал. ТН работают на обогрев и охлаждение. При необходимости, легко интегрируются в систему жидкостного отопления и ГВС. Fujitsu – это компактные и простые в эксплуатации системы, предназначенные для отопления частных домов и коттеджей.

При выборе подходящей станции, помимо выбора производителя, обращают внимание на технические параметры, в частности СОР и минимальную температуру, при которой насос сохраняет работоспособность

Сколько стоит ТН воздух-воздух

На стоимость влияют технические характеристики, наличие дополнительных функций. Японцы привыкли классифицировать установки по производительности и надежности. Потребителю предлагают три класса оборудования:

Бытовые – ориентировочная цена 200-350 тыс. руб. Максимальная отапливаемая площадь не более 100-140 м².
Полупромышленные – обойдутся в 500-800 тыс. руб.
Промышленные – самые дорогие и производительные установки, предназначены для долгой эксплуатации при неблагоприятных условиях. Производительность до 90 кВт. Стоимость от 900 до 3 млн. руб.

Дополнительно, к цене теплонасоса добавляют стоимость монтажа и изготовления проекта, по распределению потоков воздуха при работе

Особенно это важно при обогреве помещений большой площади, разделенных на комнаты перегородками

Этапы монтажа

Тепловой насос своими руками можно сделать полностью из старых запчастей, взятых, например, из нерабочего кондиционера.

Расходы, окупаемость, мощность

Заводской прибор стоит около 4000 евро и выше. Самодельный насос для отопления 100 м² площади окупится приблизительно по прошествии 2-х лет. Для домов с не очень хорошей теплоизоляцией мощность должна быть 75 Вт/м²., с хорошей теплоизоляцией достаточно — 50 Вт/м², а при использовании современных теплоизоляционных материалов — хватит и 30 Вт/м².

Идеальным вариантом будет, когда насос включается в проект для отопления дома с наличием теплого пола и плиточного покрытия.

Процесс создания

Сначала нужно достать компрессор от нерабочего кондиционера, необязательно нового. Дешевле будет приобрести его в мастерских по ремонту холодильников. Компрессор крепится к стене кронштейнами (подойдет L-300).

Для изготовления конденсатора подойдет бак из нержавейки на 100–120 л. Он разрезается пополам, внутри устанавливается змеевик. Змеевик можно изготовить самому из сантехнической медной трубки или от холодильника. Тут нужны толстые стенки – от 1 мм и больше. Трубка наматывается на обычный баллон (газовый, кислородный) с равномерным расстоянием между витками и фиксируется в таком положении перфорированным алюминиевым уголком (им оформляются углы под шпаклевкой). Он приматывается к змеевику, чтобы каждый виток располагался против дырки в уголке.

В результате будет ровный шаг витков и прочность конструкции. После создания змеевика половинки емкости свариваются. Резьбовые соединения также ввариваются. Затем создается испаритель. Для него может подойти обычная пластиковая емкость на 60–80 л. с вмонтированным внутри змеевиком из трубы диаметром ¾ дюйма. Простые трубы для водопровода используют для транспортировки воды.

Испаритель крепится на стене L-кронштейном. А вот закачку фреона должен сделать специалист по холодильному оборудованию: он сварит трубки и закачает в них фреон. После чего конструкцию подключают к системе отопления внутри дома, а затем – к наружному контуру.

Особенности для каждого вида

Вертикальный насос для отопления «грунт-вода» требует создания скважины на 50–150 м. В нее помещаются геотермальные зонды и подключаются к насосу. Зонды берут тепло из грунта, которое переносится с незамерзающей водой к насосу, а оттуда уже в систему отопления. Для маленьких участков подходят зонды, для больших – горизонтальный коллектор.

Для горизонтального аппарата типа «грунт-вода» нужно создать коллектор из системы труб. Его располагают ниже уровня промерзания (1–1,5 м) и выглядит он как своеобразный змеевик под землей. Снимается слой почвы, укладываются трубы и грунт засыпается обратно. Можно уложить трубы в отдельных траншеях.

Для агрегата по типу «вода-вода» собирается из ПНД-труб, которые заполняются носителем тепла и после этого переносятся к водоему. Трубы имеют вид большого змеевика на дне водоема. Желательно разместить их в его центре.

Аппарат типа «воздух-вода» не требует трудоемких земляных работ. Выбирается место около дома или на его крыше, где самодельный тепловой насос соединяется с внутридомовым отоплением. Тепло извлекается вентиляторами и испарителем.

Преимущества тепловых насосов и целесообразность их установки

Как заявлено в рекламе, главное преимущество тепловых насосов — экономичность отопления. В какой-то мере все работает именно так. Если теплонасос имеет среду отбора энергии, обеспечивающую оптимальные показатели температуры, установка работает эффективно, расходы на отопление снижаются примерно на 70-80%. Однако всегда есть случаи, когда теплонасос может быть нерациональным вложением средств.

Эффективность работы теплового насоса обуславливается следующими технологическими характеристиками:

параметр граничного предела снижения температуры рабочим телом;
минимальная разница в температурах внешнего обменника и окружающей среды, при которой отбор тепла крайне мал;
уровень потребления энергии и отдачи полезной тепловой мощности.

Целесообразность применения теплонасоса зависит от нескольких факторов.

Территории, где такое оборудование не показывает хороших результатов — регионы с морозными зимами и низкими среднесуточными температурами. В этом случае, теплонасос просто не способен отобрать достаточно тепла из окружающей среды, вплотную приближаясь к зоне нулевой эффективности. В первую очередь, это касается систем воздух-воздух.
При росте объемов отапливаемого пространства технологические параметры теплонасоса увеличиваются почти в геометрической прогрессии. Становятся габаритнее теплообменники, размер и количество зондов погружения в воду или землю увеличиваются. В определенной точке стоимость теплонасоса для отопления, необходимые траты на его монтаж и обслуживание, а также оплату потребленной мощности становятся просто нерациональными вложениями. Гораздо дешевле создать классическую газовую схему отопления с котлом.
Чем сложнее система, тем дороже и проблематичнее ее ремонт в случае поломки. Это негативное дополнение к размеру отапливаемой площади и характеристикам климатической зоны.

Совет! В целом, использование теплового насоса в качестве единственного источника тепла для дома может рассматриваться только в ограниченном числе ситуаций. Всегда разумно применять систему комплексного обеспечения. Здесь количество возможных комбинаций ограничено только доступными источниками энергии и финансовыми возможностями владельца.

Классика — это тепловой насос и газовый/твердотопливный котел, работающие в связке. Идея проста: продукты сгорания топлива выводятся по широкой трубе. В ней располагается обменник теплонасоса. В системе отопления и горячего водоснабжения устанавливаются накопительные емкости и бойлер косвенного нагрева. Оборудование (котел и насос) активируется одновременно при падении температуры жидкости в распределительной сети. Работая в паре, они практически полностью утилизируют энергию сгорающего топлива, показывая близкие к максимуму показатели эффективности.

Система с адаптацией к характеристикам окружающей среды построена на термонасосе, вентиляторном блоке, тепловой пушке любого класса. При достаточно высокой температуре воздуха на улице (до -5…-10 градусов Цельсия) теплонасос работает в штатном режиме, обеспечивая достаточную отдачу мощности для отопления. Особенность конструкции системы — расположение его внешнего теплообменника в отдельном вентиляционном канале. При падении температуры на улице ниже оптимальной отметки подаваемый воздух нагревается тепловой пушкой (дизельной, электрической или газовой).

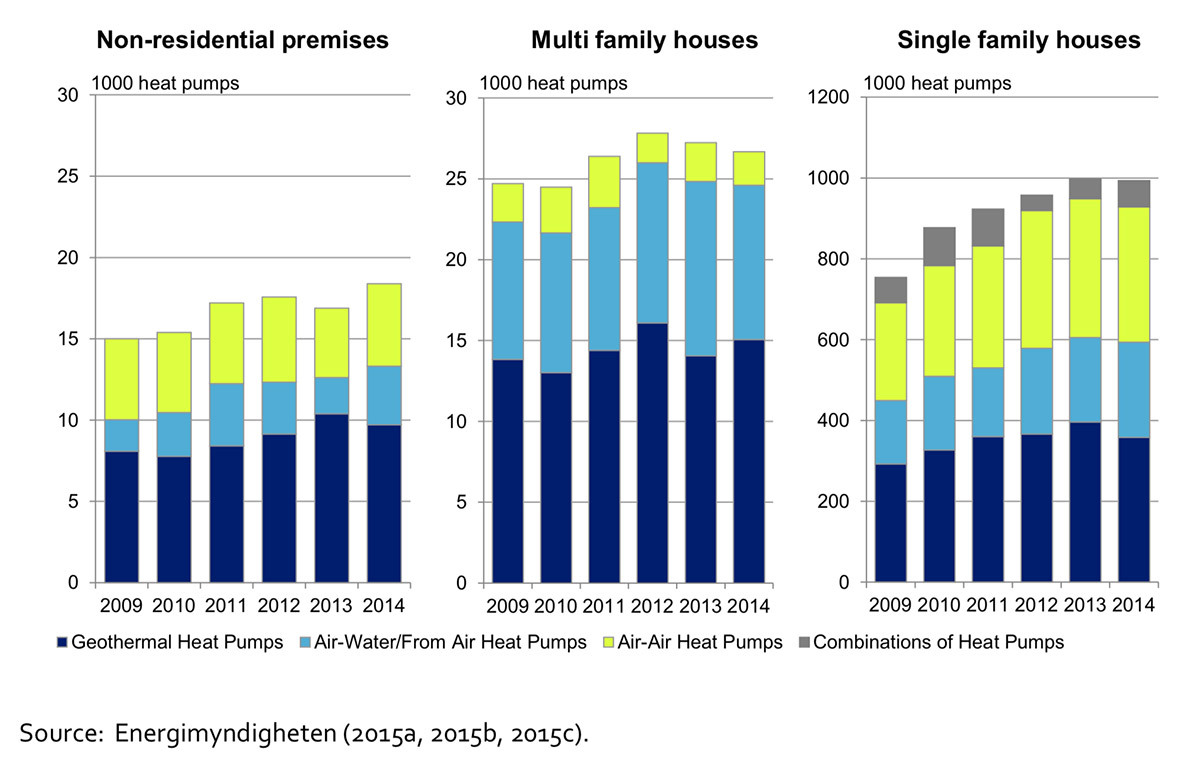

Тепловые насосы в Швеции и Норвегии

Швеция нам интересна потому, что климат очень похож на Московскую область. Кстати, а вот какой климат в Московской области согласно Строительная климатология СП 131.13330.2012 (Актуализированная версия СНиП 23−01−99) и СП 50.13330.2012 Тепловая защита зданий (Актуализированная редакция СНиП 23−02−2003):

Кашира (Московская область)

Температура холодной пятидневки с обеспеченностью 0.92 -27 ̊С Продолжительность отопительного периода 212 сутокСредняя температура воздуха отопительного периода -3.4 ̊СУсловия эксплуатации помещения БКоличество градусо-суток отопительного периода (ГСОП) 4960.8 °С·сут

Климат Московской области позволяет эффективно использовать воздушные тепловые насосы. Коэффициент полезной производительности (COP) воздушных тепловых насосов составляет от 2 до 4 в зависимости от температуры окружающей среды. И при средней температуре воздуха в отопительный период -3,4 ̊С тепловой насос будет в 3 раза дешевле, чем прямой нагрев электричеством, дизель или сжиженный газ.

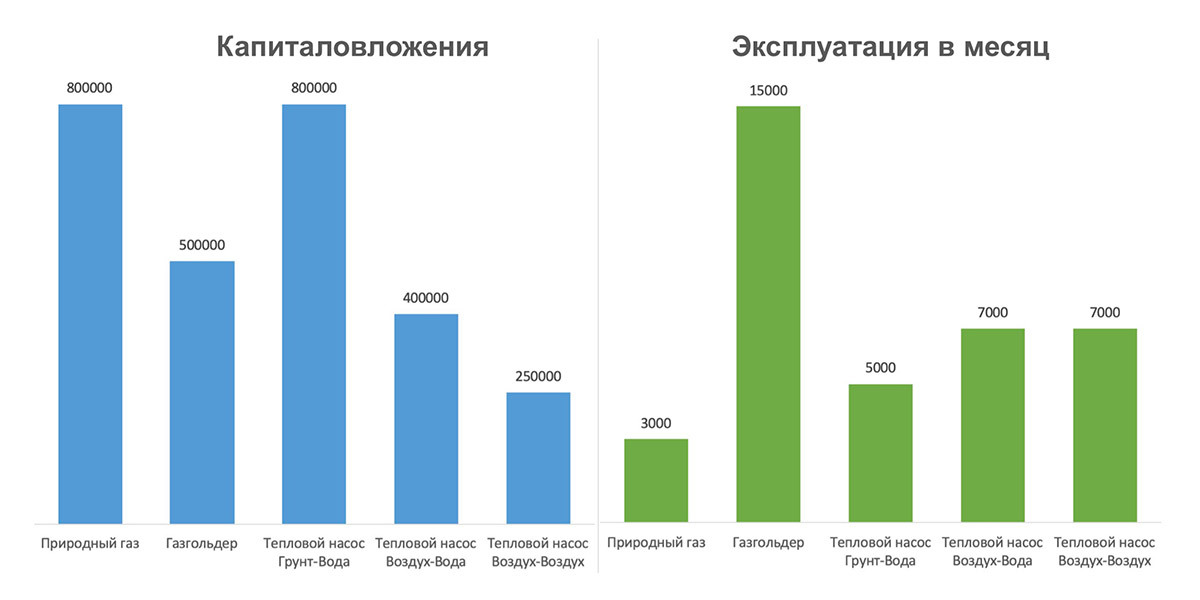

Сравним экономическую выгоду от использования теплового насоса с другими источниками тепловой энергии:

Виды теплонасосов: нюансы работы теплообменника фреон-вода

Природный источник энергии может представлять собой систему скважинного типа, грунтового или водоемного. Каждый вариант уникальный. Отличается принцип работы и монтаж.

Когда источником энергии является скважина, необходимо пробурить соответствующее отверстие в земли. В 1 м источника можно добыть 50-60 Вт энергии. Для нормальной работы теплонасоса потребуется 20 м.

Особенности получения энергии со скважины:

Главные плюсы – компактность и большая теплоотдача;
Минус – сложности при бурении скважины.

Когда источником тепла выступает грунт, то труба залегает на глубину ниже уровня промерзания земли. Для укладки трубы можно вырыть котлован или траншею.

Если поблизости размещены водоемы, то можно положить трубу в источник воды. Главное требование – достаточная глубина. В 1 кв м воды можно получить 30 Вт энергии. Для фиксации труб на глубине к ним прикрепляется груз.

В некоторых случаях в качестве источника используют воздух. Такой насос содержит хладагент. В этом случае подходит фреон из холодильника. Вещество забирает тепло из воздуха и отдает помещению.

Личный опыт

С теорией покончено. Однако теоретических обоснований эффективности тепловых насосов в интернете много и без нас. Читателю наверняка интересен, прежде всего, личный опыт отопления коттеджа с помощью ТН.

В смежных домах, принадлежащих автору и его близким родственникам, реализованы две схемы отопления с тепловыми насосами, работающими по схеме “воздух-воздух” и “воздух-вода”.

На фото — внешние блоки двух ТН “воздух-вода”

Воздух-воздух

Обогрев дома автора реализован путем установки во всех отапливаемых помещениях… обычных инверторных кондиционеров. Да-да, они, как и любые другие кондиционеры, представляют собой частный случай ТН.

Кондиционер производительностью 12000 BTU обеспечивает обогрев 60-метровой мансарды

Суммарные расходы: примерно 130 тысяч рублей (покупка и монтаж пяти сплит-систем).
Отапливаемая площадь: 155 квадратных метров.
Суммарная номинальная тепловая мощность при работе на обогрев: 15 кВт.
Среднее энергопотребление в отопительный сезон: 600-1200 кВт·ч в месяц в зависимости от температуры на улице.
Температура в доме: 19-22 °С в зависимости от функций помещения. Минимальная температура поддерживается в спальне, максимальная — в гостиной. Регулировка климата во всех комнатах — независимая, с пульта кондиционера.

Внутренний блок сплит-системы установлен на высоте около полутора метров

Воздух-вода

В соседнем доме для обогрева и приготовления горячей воды используются два воздушных ТН “воздух-вода” производства DanHeat с максимальной производительностью по теплу 9,2 кВт. Система отопления — внутрипольная, коллекторная (водяной теплый пол в стяжке).

Коллекторный шкаф теплого пола

Для хранения нагретой воды и в качестве буферной емкости для отопления используется 300-литровый теплоаккумулятор.

Теплоаккумулятор создает запас воды для нужд ГВС и стабилизирует температуру теплоносителя в системе отопления

Быстрый нагрев помещений зимой и их кондиционирование летом обеспечивают установленные в каждой комнате фанкойлы.

Настенный фанкойл зимой выполняет функции тепловентилятора, летом — кондиционера

Суммарные расходы (два ТН с обвязкой, теплоаккумулятор, укладка водяного пола и стяжки, монтаж фанкойлов) — приблизительно 1 млн. 300 тыс. рублей.

Внутренние теплообменники тепловых насосов

Камин подключен к общему отопительному контуру Рабочая температура теплоносителя: 23-40 °С.

Текущая температура воды в отопительном контуре — 31 градус

Отапливаемая площадь: 280 м2.
Среднемесячное энергопотребление: 2500-4000 кВт·ч в зависимости от уличной температуры и потребления горячей воды (напомним, ТН работают на отопление и ГВС).
Температура в доме: 20-24°С (минимальная температура установлена в холле и на лестнице, максимальная — в гостиной). Раздельная регулировка температуры отдельных контуров теплого пола осуществляется из коллекторного шкафа; с панели управления ТН задается лишь температура теплоносителя.

Дроссели в коллекторном шкафу позволяют настроить температуру каждого отдельного контура теплого пола

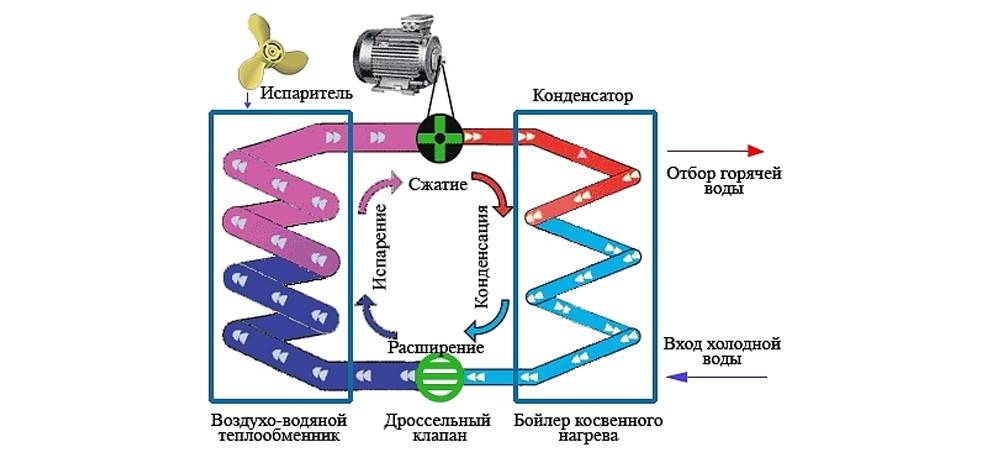

Принцип действия тепловых насосов

Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).

Термонасос для отопления функционирует следующим образом:

Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
Сконденсированный хладагент возвращается к старту цикла.

Устройство

Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:

контур с теплоносителем, который перемещает энергию от теплоисточника;
контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.

Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.

Также не требуется создавать отдельную линию проводки для подключения насоса.

Плюсы и минусы

Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:

небольшой расход электричества на отопление дома;
отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.

Тепловой Насос ВЫГОДЕН или НЕТ?.. Кому не Стоит Покупать Тепловой Насос? (РАЗБОР)

Смотрите это видео на YouTube

Плюсы и минусы

Как и любое устройство, тепловые насосы имеют определенные недостатки:

Если температура окружающей среды опускается ниже 15 градусов, то насос работать не сможет. В таком случае потребуется монтаж второго теплоисточника. При очень низких температурных значениях включается котел, генератор или электрический обогреватель;
Высокая стоимость оборудования. Оно будет стоить примерно 350 000-700 000 рублей, еще такую же сумму придется потратить на создание геотермальной станции и установку устройства. Дополнительные монтажные работы не требуются только для теплового насоса, использующего воздух в качестве теплового источника;
Лучше всего устанавливать тепловой насос в сочетании с теплым полом или вентиляторными конвекторами, однако в старых зданиях потребуется перепланировка и возможно даже капитальный ремонт, что повлечет дополнительные затраты времени и средств. Если частный дом строится с нуля, такая проблема отсутствует;
При работе теплового насоса температура грунта, расположенного вокруг трубопровода с теплоносителем, снижается. Это становится причиной гибели некоторых микроорганизмов, участвующих в функционировании окружающей среды. Таким образом, некоторый ущерб экологии все же наносится, однако он существенно меньше урона от газо- или нефтедобычи.

Несколько слов об экономичности тепловых насосов

Не нужно считать, что отопление дома тепловым насосом оправдано на все 100%. Это не панацея и уж тем более не нескончаемый бесплатный источник энергии. Для работы теплового насоса требуется электрическая энергия, которой понадобится не так уж и мало. Чтобы добыть 10кВт тепла, тепловому насосу понадобится израсходовать порядка 2,5–3кВт электрической энергии.

Сравнивать киловатты тепла и киловатты электричества, как это делает большинство реализаторов этой продукции, не совсем правильно. Здесь нужно исходить из экономической составляющей. Сколько понадобится денег, чтобы обогреть дом, например, в течение суток – не намного меньше, чем на эту работу затратит обыкновенный электрический котел. Кроме того, всю мнимую экономию энергоресурсов сводит на нет высокая стоимость установки подобной системы отопления – срок ее окупаемости исчисляется несколькими десятками лет, особенно если учесть все нюансы ее работы.

Преимущества и недостатки тепловых насосов

Дело в том, что с понижением температуры окружающей среды эффективность установки резко падает, и уже при температуре воздуха в -5˚С агрегаты начинают потреблять чуть ли не вдвое больше электрической энергии от заявленного производителем. А что будет в условиях наших суровых зим? Для эффективной работы такой системы необходим источник тепла изолированный от внешних факторов – прав тот, кто использует в качестве источника энергии подземные водоемы, чья температура намного выше, чем у почвы или воды подо льдом. Вспомните, насколько промерзает почва в ваших широтах? На метр или больше? Для эффективной работы зонд придется закопать в три, а то и четыре раза глубже. Такой подход к делу повлечет за собой увеличение стоимости установки отопления тепловым насосом.

Вот и получается, что тепловой насос – это очередное нововведение технически развитых стран с целью наживы. Нужно понимать, что пока есть газ, нефть и уголь, позволяющие набивать карманы капиталистам, все серьезные альтернативные разработки в области энергетики будут искусственно затормаживаться. Кому нужно то, что нельзя продать и извлечь из этого выгоду? Тепловой насос для дома к этой категории не относится – сам он стоит недешево, и расходы электричества у него немалые.

Отопление частного дома тепловым насосом

Ну и в заключение хотелось бы уделить немного внимания преимуществам, которыми предлагают нам воспользоваться продавцы, приобретя и установив систему отопления тепловым насосом.

Экономичность. С ней мы уже разобрались и пришли к обратному результату.
Повсеместность использования (в том смысле, что установить такую систему отопления можно в любом уголке земного шара). Можно, но, опять же, это связано с дополнительными затратами на установку и эксплуатацию оборудования, что делает его использование неэффективным с экономической точки зрения.
Экологичность. С этим не поспоришь.
Универсальность. В летний период предлагается использовать тепловой насос для охлаждения помещений. Вам не кажется, что дороговатый получается кондиционер?
Эффективность обогрева

Стоит только обратить внимание на небольшие уточнения, что тепловой насос отлично справляется со своей работой только в хорошо утепленных и изолированных от внешних факторов помещениях, как сразу все становится ясно с его несостоятельностью полноценно обогревать дом в лютые морозы.
Безопасность эксплуатации. Возможно это и так, только, на мой взгляд, все, что связано с техникой, не может быть безопасным на сто процентов.

Вот так обстоят дела с альтернативным отоплением – несмотря на уникальный принцип работы тепловых насосов, такое отопление является лишь жалкой попыткой продать человечеству еще одну несостоятельную технологию. На мой взгляд, вокруг этого устройства слишком много излишнего шума – скорее всего это очередная грамотно спланированная рекламная кампания.

Автор Александр Куликов

Что такое тепловой насос

Использовать природное тепло земли для обогрева жилья проще всего при наличии в регионе геотермальных вод (как это делают в Исландии). Но такие условия большая редкость.

И в то же время тепловая энергия есть везде — надо только ее извлечь и заставить работать. Для этого и служит тепловой насос. Что он делает:

отбирает энергию у низкотемпературных природных источников;
аккумулирует ее, то есть поднимает температуру до высоких значений;
отдает ее теплоносителю системы отопления.

1 — земля; 2 — циркуляция рассола; 3 — циркуляционный насос; 4 — испаритель; 5 — компрессор; 6 — конденсатор; 7 — система отопления; 8 — хладагент; 9 — дроссель

Второй контур — это и есть сам тепловой насос, внутри которого находится фреон. Цикл теплового насоса состоит из следующих этапов:

В испарителе фреон нагревается до температуры кипения. Она зависит от типа фреона и давления в этой части системы (обычно до 5 атмосфер).
В газообразном состоянии фреон поступает в компрессор и сжимается до 25 атмосфер, при этом его температура растет (чем больше сжатие, тем выше температура). Это и есть фаза аккумуляции тепла — из большого объема с низкой температурой переход в малый объем с высокой температурой.
Нагретый давлением газ поступает в конденсатор, в котором происходит передача тепла теплоносителю системы отопления.
После охлаждения фреон попадает в дроссель (он же регулятор потока или терморегулирующий вентиль). В нем давление падает, фреон конденсируется и в виде жидкости возвращается в испаритель.

Что дешевле для отопления: электричество, газ или тепловой насос?

Приведем затраты на подключение каждого из типа отопления. Для представления общей картины возьмем Московскую область. В регионах цены могут отличаться, но соотношение цен останется прежним. В расчетах принимаем, что участок «голый» — без проведеного газа и электричества.

Затраты на подключение

Тепловой насос. Укладка горизонтального контура по ценам МО – 10 000 рублей за смену экскаватора с кубовым ковшом (выбирает до 1 000 м³ грунта за 8 часов). Система для дома в 100 м² будет закопана за 2 дня (справедливо для суглинка, на котором можно снять до 30 Вт тепловой энергии с 1 м.п. контура). Порядка 5 000 рублей потребуется для подготовки контура к работе. В итоге, горизонтальный вариант размещения первичного контура обойдётся в 25 000.

Скважина выйдет дороже (1 000 рублей за погонный метр, с учётом монтажа зондов, обвязки их в одну магистраль, заправкой теплоносителем и опрессовкой.), но значительно выгоднее для будущей эксплуатации. При меньшей занятой площади участка возрастает отдача (для скважины 50 м – минимум 50 Вт с метра). Покрываются потребности насоса, появляется дополнительный потенциал. Поэтому вся система будет работать не на износ, а с некоторым запасом мощности. Разместить 350 метров контура в вертикальных скважинах – 350 000 рублей.

Газовый котёл. В Московской области за подключение к газовой сети, работы на участке и монтаж котла «Мособлгаз» запрашивает от 260 000 рублей.

Электрический котел. Подключение трёхфазной сети обойдётся в 10 000 рублей: 550 – местным электросетям, остальное – на распределительный щит, счётчик и прочее наполнение.

Потребление

Для работы ТН с тепловой мощностью 9 кВт требуется 2.7 кВт/ч электроэнергии – 9 руб. 53 коп. в час,

Удельная теплота при сгорании 1 м³ газа – те же 9 кВт. Бытовой газ для МО выставлен по 5 руб. 14 коп. за куб.

Электрокотёл потребляет 9 кВт/ч = 31 руб. 77 коп. в час. Разница с ТН – почти в 3,5 раза.

Эксплуатация

Если подведён газ, то наиболее рентабельный вариант для отопления – газовый котёл. Стоит оборудование (9 кВт) минимум 26 000 рублей, месячная оплата за газ (по 12 ч/сутки) составит 1 850 рублей.
Мощное электрооборудование выгоднее с точки зрения организации трёхфазной сети и приобретения самого оборудования (котлы – от 10 000 рублей). Тёплый дом будет стоить 11 437 рублей за месяц.
С учётом первоначальных вложений в альтернативное отопление (оборудование 275 000 и монтаж горизонтального контура 25 000), ТН, расходующий электричества на 3 430 руб/месяц, окупится не ранее чем через 3 года.

Сравнивая все варианты отопления, при условии создания системы «с нуля», становится очевидным: газ будет не намного выгоднее геотермального теплонасоса, а обогрев электричеством в перспективе 3 лет безнадёжно проигрывает обоим этим вариантам.

С подробными расчётами в пользу эксплуатации теплового насоса можно ознакомиться, просмотрев видео от производителя:

Некоторые дополнения и опыт эффективной эксплуатации освещены в этом ролике:

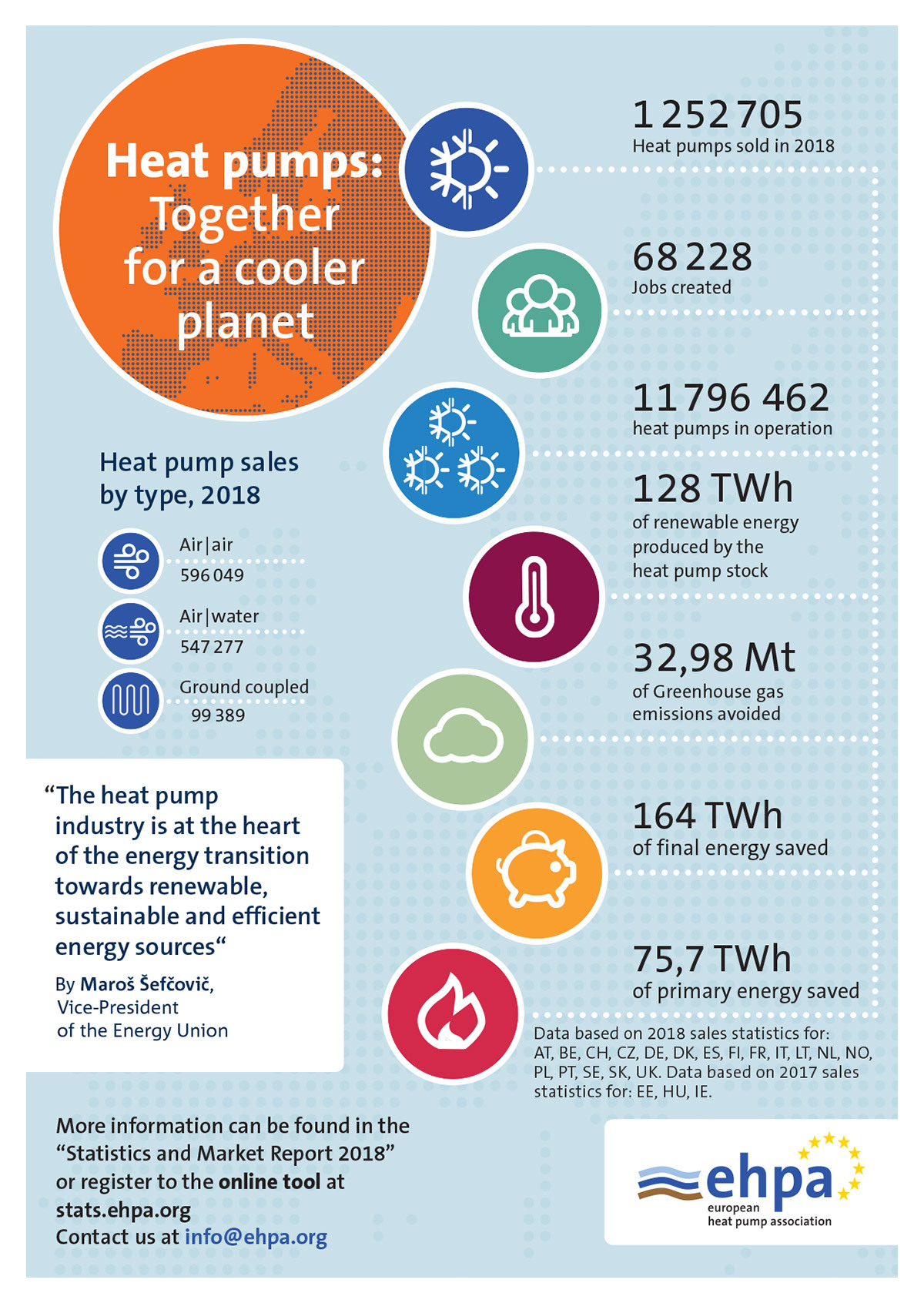

Тепловые насосы в Европе

Страшно представить, но в 2018 году в Европе было установлено 1,3 миллиона тепловых насосов. Первая пятёрка стран выглядит так: Франция (275 тысяч), Италия (200 тысяч), Испания (120 тысяч), Швеция (108 тысяч), Норвегия (101 тысяча). Всего в работе сейчас находится почти 12 миллионов тепловых насосов. Только вдумайтесь в эту цифру — 12 миллионов тепловых насосов.
