Расчет параметров системы отопления с естественной циркуляцией: как добиться бесперебойной работы?

Способы прокладки труб

По периметру дома магистрали в такой системе и на первом этаже, и на втором проводятся обычно под полом. Такая «скрытая» система не портит внешнего вида помещений. Однако следует учитывать то, что при такой прокладке, скорее всего, придется использовать нижний способ подключения радиаторов. А при таком методе врезки, к сожалению, батареи работают не в полную силу. Выходом может стать использование байпаса особой конструкции.

В этом случае на «подводящей» трубе перед радиатором врезается металлопластиковый отрезок длины, равной высоте батареи. Присоединение к магистрали производится через него, в верхней части секции. К «обратной» трубе приваривается коротенький вертикальный отрезок. Радиатор присоединяется к нему в нижней точке противоположной секции.

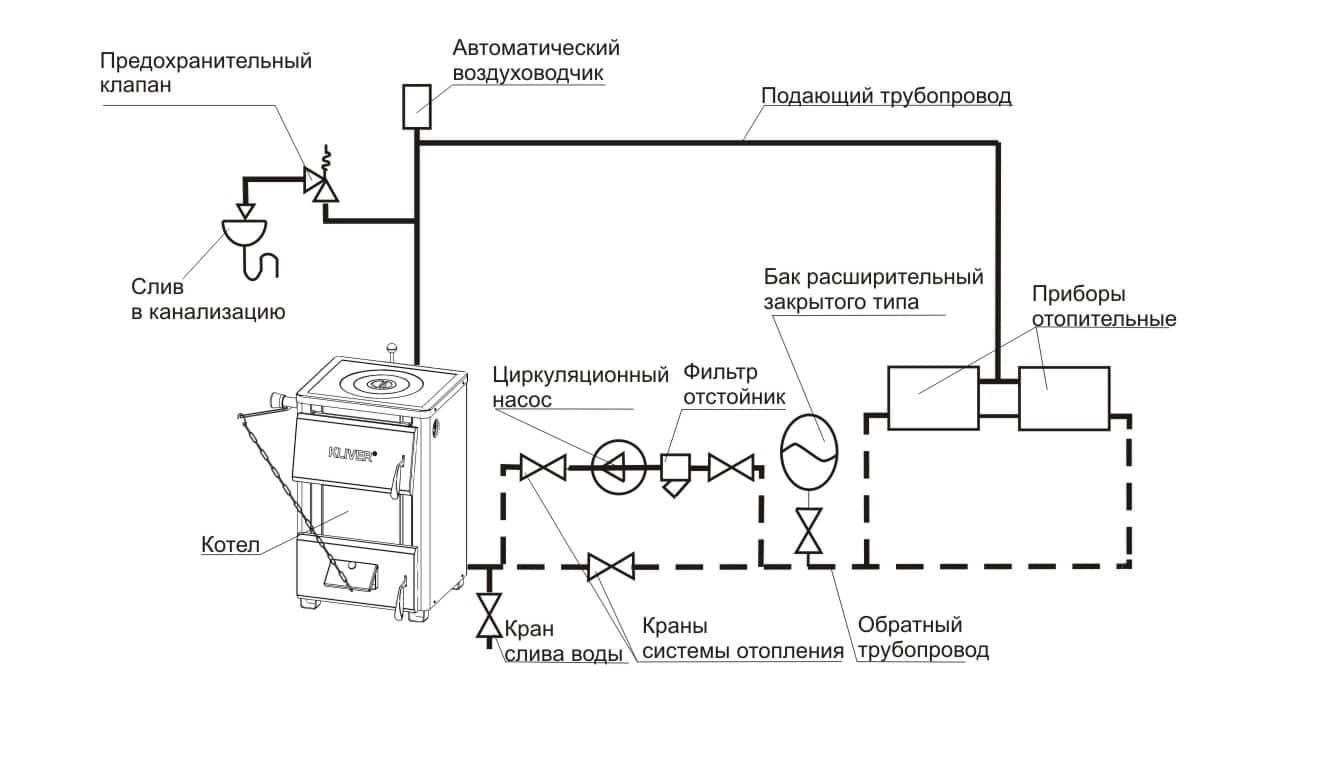

Закрытая самотечная система

Большой диаметр труб предполагает большое количество теплоносителя. А при нагреве любой жидкости, она расширяется. Для этого создаются расширительные бачки. Такие расширительные баки бывают двух видов: открытые, закрытые.

Открытые собой открытые емкости, куда выдавливаются из системы излишки теплоносителя. Дополнительная безопасность, чтобы не было перелива устанавливают трубу, отходящую к стоку, которая так называется – перелив. Данный расширительный бак можно изготовить самостоятельно, а можно приобрести. Данная система открыта, из расширительного бачка жидкость испаряется, поэтому для такой отопительной системы можно использовать только воду, так как антифриз быстро испариться. Периодически требуется доливать воду для пополнения общего объема, сохранении его наполненности.

Закрытые расширительные баки – емкости, разделенные на две части специальной мембраной. Одна половина такого бака заполняется излишками теплоносителя, вторая половина заполнена газом (воздухом или азотом). Нагретая вода вытесняется в расширительный бачок, растягивает мембрану, сжимая газ во второй полости, когда температура жидкости снижается, давление газа и мембрана возвращают теплоноситель в систему. Итогом будет отсутствие потери жидкости, система отопления всегда заполнена, нет необходимости доливать теплоноситель, можно использовать антифриз.

Что такое? Принцип работы

Самотечная – система, основанная на законах физики, т.е. естественном движении теплоносителя по трубам. Горячая жидкость поднимается, холодная опускается. Наиболее часто применяется данная система отопления для частного дома, если отсутствует подключение электричества или поступает нестабильно.

Единственным ограничением может явиться высота потолка. Поскольку труба должна отходить от котла вверх 1,5 метра, еще нужно место для расширительного бачка. Имеются ограничения у системы, как стоимость создания системы, сниженная эффективность. Цена ее примерно в 1,5 раза выше, чем создание простого принудительного контура отопления. Также необходимая точность установки системы, соблюдение всех уклонов при соблюдении внешнего вида интерьера.

Принципом работы самотечной системы отопления является продвижение жидкости до верхней точки данной системы под воздействием физических законов, когда теплая жидкость является более легкой, поднимается, затем по трубам с небольшим уклоном теплоноситель продвигается, постепенно отдавая тепло, остывает, далее также самотеком к котлу для прогрева вновь. Она не подразумевает никаких приспособлений, ускоряющих движения воды, поэтому она высоко инертна.

Проектирование системы отопления частного дома

Система отопления — один из самых важных пунктов в смете строительства и проектирования любого дома.

Для чего составляется проект отопления

Если всё упростить, то проект даёт вам две основные цифры:

  • сколько вы потратите денег на электричество (газ, уголь, дрова);
  • и до какой температуры будет нагрет воздух в вашем доме, если за окном минус столько-то.

Вся остальная информация — это лишь приложение к этим двум цифрам. Рассмотрим как пример, системы водяного отопления дома.

Схема устройства водяного отопления частного дома

Вся система отопления — это набор определённых нормированных изделий, куда входят:

  • источники тепла (котлы),
  • радиаторы,
  • и трубопроводы.

Каждая деталь имеет некоторый ряд расчётных характеристик.

Представьте себе магазин, в котором продаётся только следующий ряд изделий:

  • газовые котлы мощностью X, Y и Z киловатт;
  • радиаторы мощностью X1, Y1, Z1 киловатт;
  • трубы, диаметром D1, D2, D3.

Вы можете купить котёл, нужное количество секций радиатора и трубопровод, которым это всё соединяется. Скажете, что ассортимент слишком мал и так не бывает? Напротив — именно так всё и происходит. Котлы могут различаться, в основном марками и КПД, та же история с радиаторами (все радиаторы примерно похожи), а трубы — продаются буквально только трёх самых ходовых диаметров, если мы говорим о металлопластике.

То есть вся ваша собственная система отопления строится, как конструкция из кубиков Lego. Вы берёте ближайший котёл, выбираете нужное количество секций радиатора на комнату и, соединяя это всё подходящего диаметра трубой, наслаждаетесь домашним теплом во время холодного февральского вечера. Просто? Просто да не совсем

Именно с этого момента многие начинают понимать важность расчёта проекта отопления

Простая схема отопления дома от котла

Расчёт учитывает теплопроводность стен, высоту потолков, площадь помещения и еще много всяких мелочей.

На видео вы можете посмотреть, как происходит процесс проектирования и расчёта систем отопления дома в специальной программе

Грамотно составленный проект показывает, как достичь максимальной эффективности при минимальном расходе средств.

Пример схемы дублируемого отопления дома

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

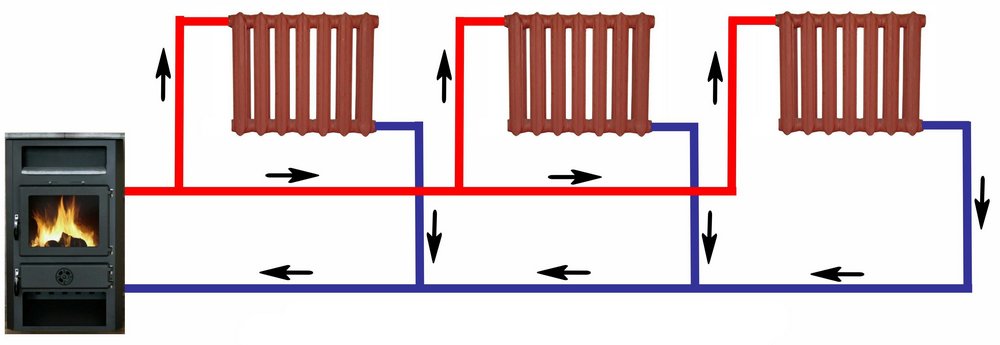

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Как работает такая система

Движение воды в магистрали парового отопления может происходить без использования циркуляционного насоса, в соответствии с базовыми физическими законами. Знание основ подобных процессов дает возможность правильно рассчитать систему отопления на все случаи жизни.

Главное качество жидкости– это снижение коэффициента плотности при повышении количества градусов. Чем вода сильнее нагревается, тем ниже ее плотность. Генерируется дифференциация напряжения между холодной и нагретой жидкостью. Первая течет самопроизвольно к теплообменнику, при этом вытесняя горючую воду, она движется по магистрали.

При такой циркуляции существует различия в давлении между различными жидкостям. Любой такой контур можно дифференцировать по блокам:

  1. Вода поднимается, нагревая трубы.
  2. По холодным трубам она движется вниз.

Разграничивающий элемент – это крайние точки общего контура (верх и низ).

При создании системы с простым кругооборотом, решается задача достижения дифференциации между водой, которая имеет разные температуры.

Одним из базовых блоков в подобных системах делается базовый стояк – это перпендикулярно зафиксированная труба, которая проводит воду вверх от теплообменного блока. Коллектор разгона обладает повышенной температурой, его «закутывают» в утеплитель особенно тщательно, если вода подается, минуя несколько этажей.

Как правило, система создается так, чтобы верхняя точка коллектора соответствовала верней точке всей магистрали. Там устанавливают выход на бак, также возможно поставить клапан, который будет управлять отводом лишнего воздуха.

Следует учитывать, чтобы блок с высокой температурой самого контура не соприкасался с элементов, по которому движется остывшая вода. Нижня точка магистрали соприкасается с теплообменником, инсталлируется в нагревающий агрегат.

Принцип функционирования закрытой системы отопления

Закрытые системы отопления частного дома работают так: при повышении температуры открывается клапан, и лишний объем теплоносителя идет в бак. При снижении температуры специальными насосами (или насосом) теплоноситель подается обратно в систему. Так, установка способна регулировать давление в заданных небольших пределах.

Безнапорный бак может быть наполнен и на 100% теплоносителем, поэтому можно сделать установку поддержания более компактной, чем если бы это был обычный мембранный бак. Установка поддержания способна не только эффективно регулировать давление в системе, но и производить такое действие, как автоматическая подпитка закрытой системы отопления, и даже – деаэрация носителя тепла.

Чтобы удалить воздух из верхних точек системы применяются автоматические поплавковые отводчики воздуха, стандартные краны Маевского. Чтобы отвести растворенный в теплоносителе воздух, лучше применять сепараторы, которые ставят в трубопроводе. Благодаря им делается успешная деаэрация носителя тепла, обеспечивается стабильность в работе такой системы, как отопление закрытого типа.

Основные виды гравитационной системы отопления

Различается 4 типа самоциркулирующейся конструкции с гравитационным течением теплоносителя. Выбор варианта зависит от требований хозяина по производительности отопления, материала строения, утепления дома и прочих нюансов.

Определяя, какое лучше делать водяное отопление в частном доме без насоса, требуется выполнить несколько расчетов, принять во внимание технические характеристики источника тепла, просчитать диаметр трубы и составить проект

Закрытая система

Принцип работы такой:

  • Нагрев теплоносителя приводит к вытеснению воды из контура отопления. Под воздействием повышенного давления жидкость перемещается в закрытый расширительный бак с мембраной.
  • В этом баке одна половина заполнена газом, вторая – пустая. Пустая половина заливается прогретым теплоносителем, что приводит к сжатию газообразного вещества.
  • Как только вода остывает, газ снова расширяется и выталкивает из бака воду.

Простое решение пока не набрало популярность, однако возможность полной автономности и поддержания оптимального давления в трубах – явные плюсы варианта, которые пригодятся хозяевам частных домов небольшой площади. Минус конструкции в повышении объема емкости при необходимости прогревать большие помещения, поэтому закрытая система в основном используется в домах площади до 40 м2.

Открытая система

Этот вариант отличается от закрытого лишь конструкцией расширительного бака. Схему можно увидеть в старых строениях, где бак установлен под кровлей или потолком жилого помещения. Емкость можно сделать самостоятельно, но при такой схеме есть риск завоздушивания радиаторов, что снижает эффективность работы системы. Кроме того, кислород в воде приводит к образованию коррозии, появлению дефектов внутри труб и быстрому выходу элементов из строя.

Двухтрубная система

Особенности конструкции:

  1. Прокладывается 2 трубы – одна для подачи теплоносителя, вторая для обратки. Подающий трубопровод соединяется входным отводом, обратный подводкой стыкуется с баком и батареей.
  2. Двухтрубная схема систем отопления частного дома с естественной циркуляцией обеспечивает равномерное распределение тепла по помещению.
  3. Нет необходимости добавлять секции батарей, расположенных далеко от бака, чтобы гарантировать прогрев комнаты.
  4. Для контура выбираются трубы меньшего диаметра, регулировать интенсивность подачи теплоносителя и уровень нагрева намного проще.

В 2-х трубной системе можно допустить некоторые отклонения от параметров уклона труб, причем это не скажется на скорости транспортировки теплоносителя. Выполнить работы по силам домашнему мастеру, ошибки в расчетах устраняются в процессе обустройства конструкции.

Однотрубная система

Это простая горизонтальная схема выкладки с одной трубой, которая подключена последовательным образом ко всем батареям. Подача носителя через верхний отвод – отток через нижний, таким образом, вторая батарея получает чуть более остывший носитель, третья – еще более прохладный. От крайнего радиатора обратка возвращается в бак для прогрева.

Обустроить такую самотечную систему не представляет труда, но если количество радиаторов более 3-5 шт., однотрубная система не является целесообразной. Даже если увеличить количество секций последней батареи, температура носителя слишком мала, чтобы обеспечить равномерность отопления.

К достоинствам схемы относят простоту монтажа, экономию средств, а недостаток наблюдается только при установке одной трубы в больших комнатах. Сформировать однотрубную схему в 2-х и более этажных строениях без насоса нельзя – велик риск допустить ошибку в уклонах трубопроводов, из-за чего теплоноситель не будет транспортироваться с нужной скоростью, и строение останется без отопления.

2.1. Двухтрубные системы отопления с верхней разводкой

Вода из котла поднимается вверх по подающему трубопроводу и далее поступает по стоякам и подводкам в отопительные приборы (рис. 3-5). Горизонтальные магистрали прокладываются с уклоном. От отопительных приборов вода по обратным подводкам и стоякам поступает в обратный трубопровод и из него в котел.

Рис. 3. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды

Рис. 4. Схема двухтрубной водяной системы отопления с верхней разводкой и естественной циркуляцией воды: 1 — котел; 2 — главный стояк; 3 — подающая магистраль; 4 — горячие стояки; 5 — обратные стояки; 6 — обратная магистраль; 7 — расширительный бак

Каждый отопительный прибор данной системы отопления (рис. 4) обслуживается двумя трубопроводами — подающим и обратным, поэтому такая система называется двухтрубной. Подпитку воды в систему осуществляют от водопровода, а если его нет, то воду заливают вручную через отверстие расширительного бака. Подпитку отопительной системы из водопровода лучше делать в обратную магистраль, так как холодная вода из водопровода будет смешиваться с относительно горячей водой обратной магистрали и повышать ее плотность, увеличивая циркуляционный напор на время подпитки.

Системы отопления с естественной циркуляцией делают одно- и двухконтурными (рис. 5). В одноконтурных системах котел устанавливают в начале контура, а трубную разводку делают справа или слева от него, опоясывая по периметру весь дом или квартиру, при этом длина кольца по горизонтали не должна превышать 30 м (лучше до 20 м). Чем длиннее кольцо, тем больше в нем гидравлические сопротивления (силы трения внутри трубы). В двухконтурных системах котел размещают в центре, а трубную разводку (контуры колец) — в обе стороны от котла, общая длина труб по горизонтали не должна превышать 30 м (лучше – до 20 м). Чтобы получить гидравлически сбалансированную систему, длины колец двухконтурной системы и количество секций радиаторов надо делать примерно одинаковыми.

В зависимости от направления движения теплоносителя в магистральных трубопроводах системы отопления могут быть тупиковыми и с попутным движением воды.

Рис. 5. Схема двухтрубной системы отопления с верхней разводкой и естественной циркуляцией теплоносителя

В тупиковых системах отопления движение горячей воды в подающей магистрали противоположно движению остывшей воды в обратной магистрали. В этой схеме длина циркуляционных колец неодинакова, чем дальше от котла расположен отопительный прибор, тем больше протяженность циркуляционного кольца.

В тупиковых системах добиться одинаковых сопротивлений в коротких и более отдаленных циркуляционных кольцах трудно, поэтому отопительные приборы, близко расположенные к главному стояку, будут прогреваться гораздо лучше, чем удаленные от него. А при малой тепловой нагрузке ближайших к главному стояку циркуляционных колец их гидравлическая увязка становится еще сложнее.

В системах отопления с попутным движением воды все циркуляционные кольца имеют длину протяженность, поэтому стояки и отопительные приборы работают в одинаковых условиях. В таких системах независимо от расположения отопительного прибора по горизонтали в отношении главного стояка их прогрев будет одинаковым. Однако системы отопления с попутным движением воды применяют ограниченно, так как часто при проектировании реальных отопительных систем, учитывающих планировку дома, оказывается, что при монтаже потребуется большее количество труб, чем для тупиковых систем. Поэтому такие системы используют в тех случаях, когда в тупиковой системе невозможна увязка циркуляционных колец между собой.

Чтобы расширить применение тупиковых систем, сокращают протяженность магистралей и вместо одного контура большой длины делают два коротких контура или несколько. В таких случаях обеспечивается лучшая горизонтальная регулировка системы. Балансировку (гидравлическую увязку) отопительных колец контура начинают еще на стадии проектирования системы отопления. Чтобы она работала равномерно, все кольца контура должны иметь примерно одинаковые гидравлические сопротивления, то есть кольцо, расположенное близко к главному стояку, должно иметь почти такое же сопротивление, как и кольцо, удаленное от главного стояка, а сумма гидравлических сопротивлений всех колец не должна превышать величины циркуляционного напора. Иначе циркуляции теплоносителя в системе может не быть.

Однотрубная система обогрева

В доме устанавливается только одна линия магистрали под полом или над ним с последовательным подключением батарей. В таком отопительном контуре нет распределения на подающую трубу и обратную.

По периметру одноэтажного здания монтируется всего одна труба круглого сечения диаметром не меньше 32 мм, которую условно делят пополам. Отходящую от теплогенератора половину называют подачей, а вторую часть магистрали — обраткой. С помощью сварной или бесшовной трубы малого диаметра в закольцовку монтируют радиаторы/конвекторы.


Организация отопительной системы с естественной циркуляцией подразумевает установку подающего трубопровода с уклоном 4-5 мм через каждые 2 м

Однотрубная схема включает следующие функциональные элементы:

  • источник теплоснабжения (котёл);
  • радиаторы отопления;
  • расширительный резервуар;
  • элементы разводки труб.

Нагретая жидкость поступает поочередно в радиаторы отопления, каждый раз отдавая часть своего тепла. После этого уже охлажденной возвращается в котел для следующего цикла подогрева. В каждой батареи теряется тепло и последний элемент в цепочке остается самым холодным в сравнении с другими.

Есть несколько способов, которые позволяют оптимизировать работу однотрубной системы. Можно дополнительно установить специальные термостатические клапаны для теплообменников, балансировочные вентили с регулируемым гидравлическим сопротивлением или компактные шаровые краны. Подобное оборудование помогает нормализовать подачу тепла к батареям.


Установленные вентили дают возможность регулировать количество поступающего тепла в каждый отдельный радиатор

Другой способ — увеличить количество секций каждого следующего радиатора в отопительном контуре. А также можно установить циркуляционную помпу. Насосное устройство подключают в конце обратки — месте, где рабочая жидкость имеет самые низкие показатели температуры.

Однотрубный вариант отопления отличается простой установкой и введением в эксплуатацию. Теплопотери сводятся к минимуму, поскольку абсолютно все коммуникации расположены внутри жилых комнат частного дома.

Такую схему можно организовать в виде системы с горизонтальной разводкой и принудительным движением теплоносителя или вертикальной сети обогрева с естественным, принудительным или комбинированным перемещением рабочей жидкости.

Также рекомендуем прочесть другой наш материал, где мы подробно рассмотрели однотрубную систему отопления для частного дома.

Горизонтальный способ разводки

Монтаж подающей трубы в горизонтальной плоскости выполняют с нужным уклоном по направлению движения нагретой воды. При этом все батареи по периметру дома должны быть установлены на одном уровне. Для выпуска воздуха из радиаторов используют краны Маевского или автоматические воздухоотводные устройства.


Кран Маевского представляет собой специальное устройство для удаления накопившегося воздуха из батарей. Запорный клапан поворачивают, пока не станет чётко слышно шипение. Когда смесь газов удалится, из крана потечёт вода

Горизонтальная магистраль может быть установлена в самой конструкции пола или смонтирована над ним. Чтобы избежать теплопотерь, во первом случае обязательно нужно утеплить трубы.

Вертикальный вариант разводки

В такой системе транспортировку жидкого теплоносителя обеспечивает естественный режим циркуляции, а потому устанавливать дополнительно насос нет необходимости. Энергонезависимость — главный плюс однотрубной вертикальной системы обогрева дома.

При таком способе разводки рабочая жидкость, нагретая до заданной температуры, перемещается вверх по стояку, после чего по распределительным трубам поступает в батареи. Эффективность функционирования вертикально расположенной однотрубной системы достигается установкой магистрали под уклоном, а также монтажом труб большого диаметра.

Конечно же, массивный трубопровод не украсит интерьер жилых комнат. Но этого очевидного недостатка можно избежать, если установить в системе циркуляционное оборудование.

Выбираем схему разводки для систем с естественной циркуляцией

Существует огромное множество схем, согласно которым можно реализовать естественную регуляцию. Но все они делятся на 2 категории:

  • Однотрубная
  • Двухтрубная

Двухтрубная схема

Несмотря на более сложный монтажный процесс, распространение получила именно двухтрубная схема отопления с естественной циркуляцией теплоносителя. Жидкость транспортируется по двум трубам: одна прокладывается вверху и по ней течет разогретая вода, вторая внизу и течет остывшая вода.

Чтоб самостоятельно соорудить простой двухтрубный контур, можно придерживаться следующей инструкции:

  • Вначале выбирается место, в котором будет размещаться накопительный агрегат
  • Над котлом устанавливается расширительный бачок, вместе они соединяются вертикальной трубой, которую оборачивают в теплоизоляционный материал
  • На уровне 1/3 расширительного бочка происходит врезание верхней трубы для транспортировки разогретого теплоносителя
  • Замеряв расстояние от пола до самой верхней точки, необходимо на высоте примерно 2/3 сделать врезание к разводке
  • Ближе к верху расширительного бачка врезается вторая труба – переливная, посредством которой в канализацию будет происходить удаление излишков
  • Затем необходимо пустить трубы к радиаторам
  • Батареи соединяются с нижним водопроводом, прокладка которого должна вестись параллельно верхнему

Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальную разницу высот между радиаторами и котлом. Последний следует располагать ниже батарей, поэтому предпочтение отдается напольным устройствам, которые размещают в специальном углублении или подвале.

Чердачное помещение придется утеплить. Если в нем будет слишком холодно, возможно замерзания жидкости в трубах.

Рассмотрим еще несколько правил, которых следует придерживаться:

  1. Верхнюю трубу рекомендуется пускать с незначительным уклоном – 6-7 градусов
  2. По возможности, котел устанавливают значительно ниже отопительных приборов
  3. Нужно выбирать трубы из металлопласта или на основе полимеров с внутренним диаметром 32 мм

Балансировать двухтрубное отопление, если трубы подобраны правильно, не требуется. Тем не менее установить на подводках к каждой батарее дроссели следует в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух контуров и продолжительность затраченного времени на проведение работ.

Однотрубная схема

Чтобы сократить монтажные затраты, выбирают вариант с прокладкой всего одной трубы. В этом случае получается циклический замкнутый контур, соответствующий следующим условиям:

  1. Радиаторы должны врезаться параллельно основному кольцу, а не разрывать его в определенных точках
  2. Необходимо снабдить воздушником каждую из батарей. Такое решение предоставит возможность стравливать воздух на одном конкретном участке
  3. Для выравнивания температуры рекомендуется устанавливать термоголовки и дроссели

Популярностью пользуется закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолировав теплоноситель.

Что влияет на скорость циркуляции ?

Если в принудительной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, здесь дела обстоят иначе. Чтобы ее увеличить, необходимо придерживаться ряду правил:

  • Следует оптимально подбирать запорную арматуру и следить за переходами диаметров труб
  • Многообразные повороты могут становиться непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямолинейными
  1. Наиболее подходящий внутренний диаметр труб – 32-40 мм
  2. Внутренняя поверхность труб должна быть идеально ровной и не скапливать на себе отложения, стальные изделия рассматривать не стоит

Видео рабочей системы

https://youtube.com/watch?v=Ej-3IVxqKbY

В заключении

Обустройство отопительных систем с естественной циркуляцией требует определенной подготовки, умений и знаний. Но чтоб оставаться уверенным в ее работоспособности, стоит осуществить врезание насоса, включение которого будет происходить в случае необходимости.
