Самые лучшие проекты отопления теплицы

Отопление печное

Печи для теплиц бывают кирпичными и металлическими. Конструкции из кирпича считаются более практичными, так как сам материал нагревается медленно и так же медленно отдает тепло, значит, можно неплохо сэкономить на расходе топлива. Металлические конструкции быстро прогреваются, но при сниженной теплоемкости материала требуют постоянной закладки топлива.

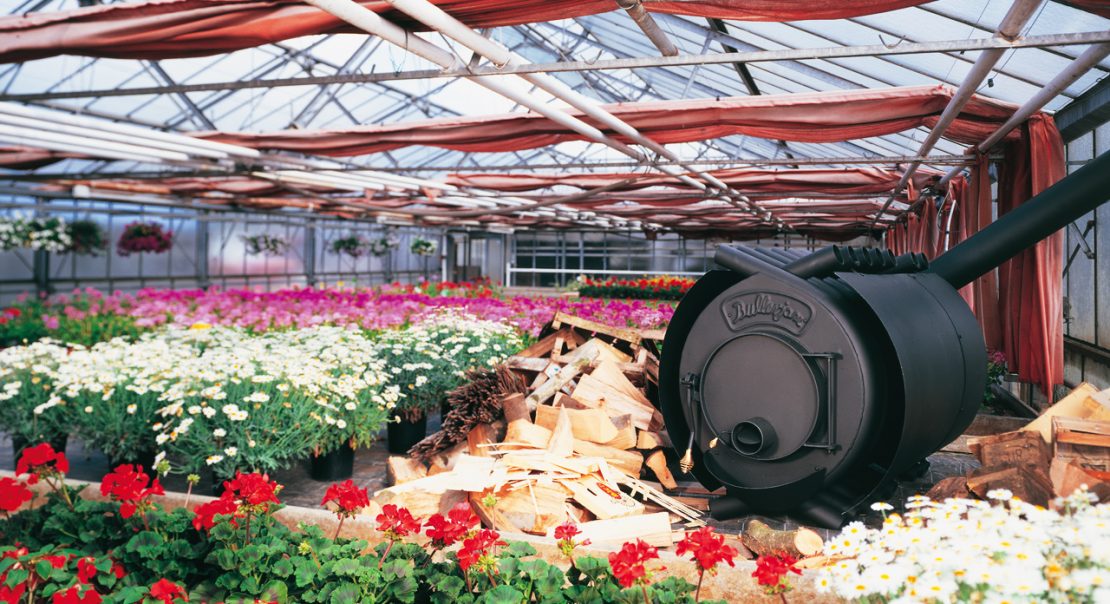

Печи из металла

Приборы подходят для сезонного применения из-за следующих особенностей:

• мобильность – конструкции легко поставить весной и убрать летом;
• легкий вес не требует обустройства фундамента;
• компактные габариты позволяют установить печку в ограниченном пространстве;
• при выборе нужной модели несложно подключить контур с жидким теплоносителем;
• цена приборов доступна;
• установка и запуск осуществляются собственными силами без особого труда.

К минусам агрегатов относят отсутствие автоматического управления, пересушивание воздуха. В теплице придется установить тару с водой, чтобы поддерживать влажность на нужном уровне.

Устанавливать отопление в теплице своими руками несложно, достаточно поставить печку в подсобном помещении или в тамбуре, а в парник вывести контур с водяным или воздушным теплоносителем. Дымоход допускается выводить в парник, расположив трубу под наклоном от 15 градусов, тепло из дымохода послужит дополнительным обогревом, если труба также выполнена из металла и при этом нет изоляции. А вот если дымоход выводится наружу, его придется утеплять, чтобы снизить теплопотери.

Самые популярные виды металлических печей:

1. Везувий-мини. Буржуйка с простой конструкцией и невысокой стоимостью. Тепловой мощности в 4 кВт хватит для прогрева 80 м3, то есть теплицы площадью до 30 м2. Топить дровами, верхняя панель пригодна для подогрева воды.
2. Золушка. Малоформатная печь из металла с боковыми конвекторами, распределяющими тепловые потоки. Мощность 6 кВт, прогревает до 60 м2. Топливо твердое, есть конфорка на верхней панели.
3. Теплодар Печурка плюс. Модель мощностью в 5 кВт прогреет до 50 м2 площади. Есть кожух с конвекционными отверстиями, который гарантирует равномерную отдачу тепла. Топить дровами, есть конфорка. Малый вес и размеры, повышенная устойчивость – плюсы.

Пошаговая техника монтажа:

• подготовка основания из прочного материала, например, тротуарной плитки в центре парника;
• установить агрегат, проверив удобство загрузки топлива, чистки золы;
• если парник оснащен капитальной стеной, печь ставят к ней, разворачивая агрегат задней стенкой к стеновой панели;
• подключить дымоход к дымовому патрубку, соединение герметизировать жаропрочным герметиком;
• подключить водяной, воздушный контур.

Печи кирпичные

Кирпичные печи применяются в парниках круглогодичного использования, способны поддерживать тепло в суровые морозы, обладают высокой теплоемкостью.

Чтобы сформировать отопление теплицы котлом на дровах своими руками потребуется:

• керамический полнотелый кирпич 220 шт.;
• шамотный кирпич 80 шт.;
• раствор для укладки с глиной 80 л;
• раствор для укладки огнеупорный 30 л;
• бетон для фундамента 0,25 м3;
• колосник, топочная камера, поддувальная и прочистная дверцы, задвижки дымовые;
• инструменты для выкладки раствора;
• рулетка, карандаш, уровень, подвес.

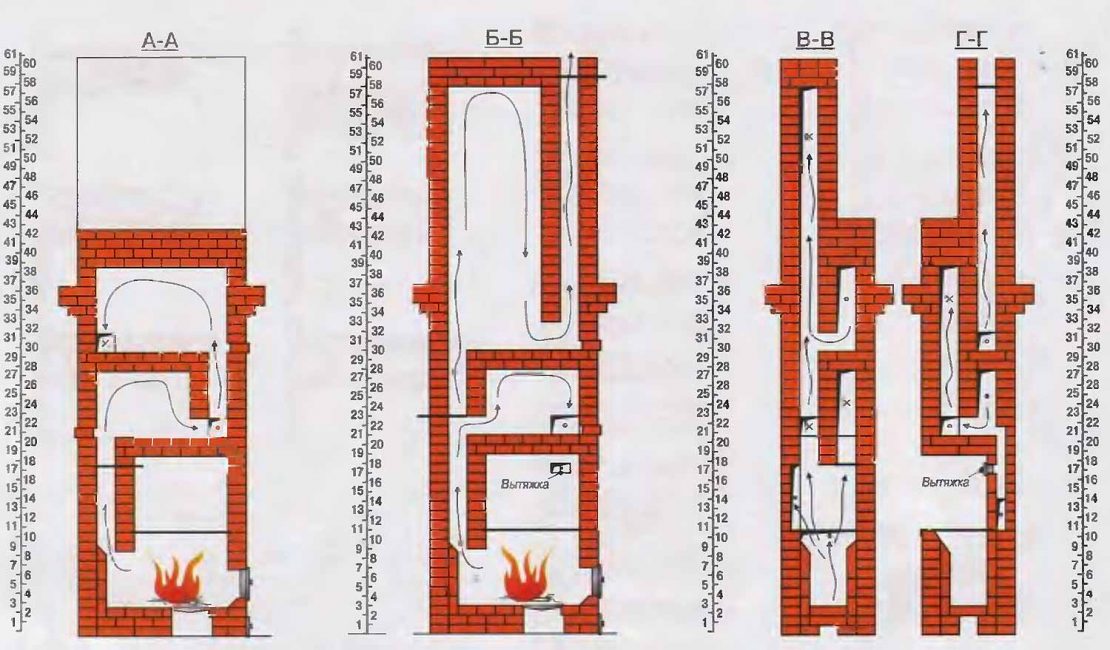

За основу можно брать чертеж. В схеме высота печи до начала дымовой трубы равна 2,15 м, размещается конструкция в теплице стандартного размера. Горизонтальные параметры 51х77 см.

Пошаговое строительство:

1. Для заливки фундамента снять грунт толщиной до 40 см с площади 70х100 см. Дно котлована засыпать песком на 20 см, затем установить дощатую опалубку, уложить арматурные прутья диаметром 12 мм решеткой двухрядной с шагом в 20 см. Замесить бетонный состав и вылить на подготовленную конструкцию. Сушка фундамента требует 3-х недель с регулярным увлажнением поверхности.
2. Начинать выкладку нужно с зольника и топки по схеме. Первые 4 ряда – красный кирпич с применением глиняного раствора. Установка дверцы зольника требует фиксации проволокой в самой кладке. Ряды 5-12 – шамотный кирпич на огнеупорный раствор. В 5 ряду монтируется колосник, в 6-8 рядах ставится топочная дверца, 9-12 ряды – это свод топки.
3. Ряды 13-15 – шамотный кирпич, а в 15 ряду установить прочистную дверцу. С 16 ряда выкладка красного кирпича, причем в 16 ряду монтаж прочистной дверцы продолжается, а 17-21 ряды формируют дымовые каналы. В 22 ряд нужно поставить первую дымовую заслонку.
4. Ряды 23-27 – это продолжение дымовых каналов, в 28 нужно выложить сужение, а в 29 поставить вторую дымовую заслонку. Ряды 30-31 – свод печи, начиная с 32 ряда, выкладывается дымовая труба требуемой высоты из 4-х кирпичей с перевязкой.

Чтобы уточнить все нюансы смотрите видео.

Отопление почвы электричеством

Если есть возможность подключить мощное электрооборудование, можно греть с его помощью и почву. Для этого можно использовать технологию «электрические теплые полы». Материалы для такого отопления бывают двух видов: пленочные или кабельные. Оба варианта выдают нужную температуру – до 40оС. Отличаются только по форме: пленочные – это рулонный материал и укладывается он сплошным полотном,  а кабель «змейкой» через определенный промежуток. Еще пленки бывают инфракрасными, но стоят они дорого. Кабели в разы дешевле, и при этом имеют хороший гарантийные срок: 10-20 лет в зависимости от производителя.

Электрический теплый пол можно использовать в теплицеПленочный теплый пол в теплице тоже можно использовать

Отопление инфракрасным обогревателем относится сразу к нескольким категориям, с одной стороны это нестандартная технология, но с другой — для работы излучателей требуется электрическая энергия. Так что принадлежность спорная. Но чем хорош этот метод, так это тем, что греется и земля и сами растения, как на солнце. Единственное, что нужно предусмотреть при использовании такого метода – правильно рассчитать расстояние до растений: чересчур интенсивное инфракрасное излучение, как и пекущее солнце, может высушить растения.

Отопление теплицы инфракрасными излучателями очень эффективно

Как сделать теплую грядку

Обогреваемую грядку мы оборудовали в центральном коробе теплицы. Для этого выбрали весь грунт на глубину полметра. Чтобы не греть лишнюю почву, на дно грядки положили утеплитель – вспененный полиэтилен, фольгой вверх. На нем разместили кладочную сетку с размером ячеек 100 мм.

Как рассчитать количество кабеля?

Прежде чем купить кабель для отопления теплицы, мы заранее просчитали размер необходимого комплекта. Длина кабеля рассчитывается так: ширина кладочной сетки, умноженная на количество рядов ячеек сетки по длинной стороне, плюс одна длина сетки на загибы кабеля, плюс полметра на выпуск установочного провода. Готовый комплект приобрели с кабелем нужной длины.

Пример расчета для грядки шириной 1 м, длиной 3 м: 1 х 30 +3 +0,5 = 35,5 м*

*Внимание! Расчет приведен для кабеля удельной мощностью 10 Вт/м. В случае приобретения кабелей иной мощности, например, комплекта Green Box Agro, потребуется другое количество кабеля с иным шагом укладки

Впрочем, производитель комплекта просчитал все заранее и указал в инструкции. Так, для обогрева грядки площадью 3 кв.м потребуется комплект Green Box Agro 14GBA-300 стоимостью в районе 3,5 тыс. руб.

Теплая грядка своими руками

В дальнем углу грядки к сетке прикрепили концевую муфту и далее проложили греющий кабель змейкой вдоль прутьев кладочной сетки. К прутьям сетки кабель прикрепляли с помощью электротехнических хомутов.

Другой конец греющего кабеля через соединительную муфту стыкуется с установочным проводом для подключения к электричеству. Его мы вводим с другой стороны кладочной сетки.

Затем нужно установить датчик температуры, который есть в комплекте с терморегулятором. Его мы вставляем в пластиковую гофротрубу для прокладки проводов. Датчик просовываем до конца, который герметично закрываем изолентой.

Гофротрубу с датчиком прикрепляем к сетке между греющим кабелями возле соединительной муфты. Если датчик температуры грунта по каким-то причинам выйдет из строя, то его можно будет легко вытащить из гофротрубы и заменить. При этом не потребуется раскапывать грядку.

Далее к терморегулятору подключаем провода греющего кабеля, датчика температуры и питания сети 220 Вольт.

Сверху греющий кабель закрываем еще одним слоем кладочной сетки, чтобы случайно не повредить его лопатой.

В короб засыпаем органическую почвосмесь. Наша теплая грядка готова для выращивания растений.

Солнечные аккумуляторы

Принцип работы солнечного аккумулятора

Сбор и аккумулирование тепла, отдаваемого солнечными лучами, поможет получить ранний урожай в весенний период. Обогрев теплицы с помощью солнечных аккумуляторов можно использовать и в качестве дополнительного. Для зимнего периода тепла, получаемого только от них, будет недостаточно.

Для аккумулирования солнечной энергии теплицу необходимо установить на самом открытом месте и расположить ее с востока на запад. Доказано, что арочные конструкции из поликарбоната способны «собирать» максимальное количество лучей. Плюс воздух, находящийся в ячейках этого материала, будет служить естественным теплоизолятором.

Солнечные аккумуляторы подразделяются на:

• водные: хранилищем тепла в этом случае являются емкости с водой (бочки или бассейны); причем несколько небольших емкостей имеют КПД выше, чем одна большая, ведь вода всегда лучше прогревается ближе к поверхности; их распределяют равномерно по всему помещению
• каменные: этот материал способен длительно сохранять тепло, поэтому есть смысл выкладывать стенки теплицы камнем или засыпать его достаточно большим слоем по периметру сооружения
• воздушные: относятся к наиболее эффективным аккумуляторным устройствам (см. фото); для эффективного нагрева теплообменники располагают перпендикулярно направлению солнечных лучей; нагретый воздух по трубам поступает в теплицу; забор же холодного воздуха осуществляется по второму воздуховоду

При монтаже воздушной системы обогрева в теплице из поликарбоната для обеспечения быстрого воздухообмена желательно использовать вентиляторы. Входной патрубок воздуховода располагают как можно ближе к грунту. Трубу, по которой нагретый воздух поступает в теплицу, размещают в верхней части помещения.

Зона отдыха на даче: разновидности и варианты для обустройства своими руками (65+ Фото & Видео) +Отзывы

Биологический обогрев

Биотопливо (саморазогревающийся субстрат) используется для обогрева растений с давних времен. Любому дачнику известно, что огурцы болеют меньше и растут лучше не на открытом грунте, а на теплом навозе.

Способно принести биотопливо пользу и теплице. В качестве него можно использовать не только навоз, но и остатки растений, бытовой органический мусор (бумагу, тряпки, остатки растительной пищи), опилки, листву, солому. В дальнейшем, когда оно полностью перегниет и превратится в перегной, его используют в качестве удобрения. Лучшее биотопливо получают смешением коровьего навоза (1 часть) с торфом (3 части). Смесь коры хвойных деревьев, опилок и помета разогревается медленнее, поэтому ее тепла хватает надолго.

Биологический обогрев

Для отопления теплицы подобным способом необходимо снять верхний слой земли, уложить 15-сантиметровый слой биотоплива, пролить его теплой водой. Через несколько дней, когда органическая масса начнет выделять тепло, ее вновь закрывают снятым грунтом и обустраивают грядки.

При использовании соломы тюки закладывают в неглубокие рвы таким образом, чтобы она слегка возвышалась над грунтом. Для запуска процесса гниения субстрат проливают водой, настоем навоза или куриного помета. Рассаду можно будет высаживать спустя 2-3 дня, когда температура начнет повышаться.

Что нужно знать про нагревательный элемент кабельного теплого пола

Электрический кабель — это базовый греющий элемент кабельной системы, предназначенной для напольного отопления. В момент приобретения оборудования в первую очередь следует выяснить, какова его мощность на единицу длины. Различные производители и торговые марки предлагают своим клиентам электрокабели с уровнем удельного выделения тепла в диапазоне от 17 Вт/м до 21 Вт/м. Даже минимальное превышение этих показателей считается не только крайне нежелательным, но и небезопасным. В кабельной напольной отопительной системе обычно используют кабель двух видов: саморегулирующийся либо резистивный.

Особенности саморегулирющегося кабеля

Саморегулирующийся кабель сконструирован таким образом, что уровень выделяемого им полезного тепла меняется вместе с температурой в помещении, в котором размещено греющее оборудование. Такие теплые полы можно монтировать непосредственно под напольное покрытие, так как местный перегрев им абсолютно не страшен.

Специфика и устройство резистивного кабеля

Резистивный греющий кабель используют в основной массе электрических теплых полов. Он подходит под разные типы напольного покрытия и классифицируется по следующим параметрам:

• одножильные имеют 1 металлическую греющую жилу (изготовляется из латуни, оцинкованной стали, нихрома или другого высокопрочного материала) и 2 вывода для монтажа, расположенные с обоих концов кабеля. Снабжаются внутренней изоляцией и специальным экраном, предохраняющим конструкцию от всевозможных механических повреждений и снижающим уровень электромагнитного излучения;
• двужильные состоят из 2 жил (греющая+возвратная либо греющая+греющая), одного монтажного вывода и удобной концевой муфты. Сверху покрываются оплеткой из металла и активным защитным экраном. Схема их укладки значительно проще, нежели у одножильных, но стоимость несколько выше.

2. Толщина:

• тонкие — от 2 до 3 мм — не нуждаются в стяжечной укладке и легко монтируются даже в слой самого обычного плиточного клея;
• толстые — от 4 до 5 мм — для корректной работы обязательно заливаются раствором (стяжкой).

3. Общая линейная мощность из расчета на погонный метр:

• кабель активного нагрева — 18–22 Вт/п.м. — имеет высокий показатель КПД и требует интенсивной теплоотдачи. Над ним непременно размещают прослойку из прочного теплоемкого материала высотой не менее 3 сантиметров. При таком варианте монтажа происходит необходимый отбор выработанного кабелем тепла, и система не перегревается даже при постоянной эксплуатации;
• кабель умеренного нагрева — 8–12 Вт/п.м. — прогревается медленно и плавно. Подходит для «сухого» монтажа, для установки без использования стяжки и для укладки под напольные покрытия с низкой теплопроводимостью (ламинат, ковролин, линолеум, паркет и пр.).

Оба вида электрического кабеля работают стабильно, долго и надежно. Если система смонтирована и эксплуатируется в строгом соответствии с правилами и нормами, заявленными производителем, срок службы греющего кабеля составляет не менее 50 лет.

Греющий кабель для системы напольного отопления продается на бабине, в виде отдельных секций или специальных матов (рулонов). Маты состоят из теплопроводника, который уложен змейкой и укреплен на основе из стекловолоконной сетки. Такой материал можно легко разрезать на фрагменты, разумеется, не нарушая целостность электрокабеля, и покрыть им плоскости любого размера и формы.

Расчет отопления теплицы

Мощность системы отопления соответствует теплопотерям в самый холодный период зимы. Величина теплопотерь зависит от перепада температур внутри и снаружи теплицы, а также от теплопроводности ограждающих конструкций — стен и крыши.

Формула W = 1.25 * Кт * S * (tвн – tнар), где:

• W — мощность теплопотерь, Вт;
• 1,25 — коэффициент, учитывающий теплопотери от проветривания и продувания;
• Кт — коэффициент теплопередачи ограждающей конструкции, Вт/кв. м*0С (не путать с коэффициентом теплопроводности материала);
• S — площадь ограждающей конструкции, кв. м;
• Tвн — температура внутри теплицы, принимается равной +180С;
• Tнар — самая низкая температура самого холодного месяца, 0С.

Значения Кт для различных конструкций:

• стекло с металлическими шпросами: 6,4;
• двойное остекление на металлических рамках: 3,3;
• полиэтиленовая пленка: 10;
• полиэтиленовая пленка с конденсатом (в теплицах с высокой относительной влажностью): 7,5;
• двойное пленочное покрытие с воздушной прослойкой: 5,8;
• то же с конденсатом: 4,6;
• бетонный цоколь толщиной 40 см: 2.

Существуют компьютерные программы и онлайн-калькуляторы, выполняющие расчет по введенным пользователем параметрам.

Варианты отопления теплиц

Существует различные способы отопления зимней теплицы: газовый, воздушный, водяной, печной, электрический.

Все эти способы обладают определенными преимуществами и недостатками, поэтому нужно рассмотреть все системы.

К примеру, не нужно сложные дорогостоящие системы отопления, подходящие для промышленных помещений, устанавливать в небольших теплицах.

Видео:

Лишь правильный расчет позволит получить правильное распределение тепла.

Как уже было сказано, только правильный расчет обеспечит качественный обогрев зимней теплицы. Расчет необходим для определения объема системы отопления, мощности котлов и количества радиаторов.

Отопление теплицы из поликарбоната требует делать расчет заранее и аккуратно.

Расчет производится на основе таких показателей, как параметры конструкции, температура окружающей среды. Произведя расчет, можно подобрать нужный способ обогрева.

В итоге получится отапливаемая теплица даже зимней порой, когда земле и растениям необходимо тепло.

Обогрев обеспечивается горячей водой, протекающей по трубопроводу, расположенному в земле.

Данная отопительная система представляет собой замкнутое расположение труб, в которых вода циркулирует до остывания, а затем попадает в котлы для нагрева.

Цикл с котлом повторяется до тех пор, пока не выключится система.

Водяной способ имеет свои недостатки: медленное прогревание труб, дорогие котлы, постоянный контроль.

Основной составляющей водяной системы является котел, в котором вода нагревается, а затем подается в трубы с помощью насоса. Трубы устанавливаются пластиковые, медные и стальные.

Для обогрева грунта пластиковые трубы подходят идеально.

При инфракрасном обогреве зимней теплицы обогрев может осуществляться инфракрасной лампой и инфракрасным обогревателем.

Отопление теплицы инфракрасным обогревателем имеет следующие преимущества:

• Высокая интенсивность теплоотдачи;
• Производится обогрев только грунта и растений, при этом не нагревается воздух;
• Экономичность, так как обогреватель работает не постоянно – он включается в тот момент, когда нужно поддержать определенную температуру. Для этого можно установить терморегулятор, который будет контролировать нужную температуру.

Дополнительным плюсом является безопасность инфракрасных лучей для людей и растений, так как создаются естественные климатические условия для выращивания растений.

В данном случае важным моментом является грамотный расчет необходимой мощности обогрева.

Следующий вид отопления – воздушное, основой которого являются котлы. Теплоносителем здесь является воздух.

Работа осуществляется по следующему принципу: воздух нагревается между котлом и топкой и затем распределяется по воздуховодам. такое отопление подходит и для промышленных масштабов.

Нагрев почвы осуществляется теплым воздухом, который поступает из полиэтиленовых рукавов, выложенных по периметру тепличной конструкции.

Такой вид отопления обладает высокой скоростью обогрева, независимо от площади.

Отопление дровами зимней теплицы считается одним из недорогих вариантов.

Отопление теплицы дровами имеет следующие достоинства: быстрый нагрев помещения, поддержание температуры на требуемом уровне в течение долгого времени, экономичность.

Часто используется обогрев солнечными аккумуляторами, при котором происходит накопление солнечной энергии, способной поддерживать необходимую температуру.

Видео:

Система отопления газом обладает стабильной подачей, но недостатком является выработка углеводорода, который вредит растениям, поэтому рекомендуется проветривать теплицу.

Устройство системы отопления газом зависит от частоты использования.

Так, например, если отопление будет включаться на непродолжительное время, то можно использовать баллоны без проведения трубопроводов.

Для устранения отходов горения устанавливается вытяжка, которая также предотвращает выделение газа в воздух.

Можно организовать печной обогрев зимней теплицы, который по сравнению с электрическим является более экономичным. Использование печи отлично подходит для отопления теплицы из поликарбоната.

Топку печи можно осуществлять дровами. Строительство печи можно выполнить своими руками без значительных финансовых затрат. Выбор печи стоит проводить, основываясь на масштабах теплицы.

С пиролизным котлом система отопления будет более совершенной.

Электрическое отопление

Довольно много домов в последнее время отапливают посредством электричества. Электричество будет наиболее эффективным средством для небольших теплиц, или для тех теплиц, где тепло необходимо поддерживать время от времени. Для обустройства таких теплиц и системы электро отопление теплицы зимой, не нужно будет покупать воздуходувку, можно будет обойтись и обычным вентилятором, предназначенным специально для теплиц. Такой вентилятор сможет распределить тепло наиболее эффективным и безопасным способом.

Для начала лучше всего задать самый маленький режим, а если тепла не будет хватать, то уже можно приоткрыть и другие вентили. Наиболее прочными и надежными считаются ребристые радиаторы оснащенные термостатом. Тепло распределяется по всему их корпусу. В продаже можно найти радиаторы разных размеров, от 1,5 до 2,5 м. В основном, такие радиаторы обладают мощностью в 2 КВт. В таких теплицах, где удерживаемая температура составляет больше чем +10 градусов, можно предусмотреть снижение температуры в ночной период.

С помощью электрических воздуходувок

Можно обогревать теплицу и электрическим водяным отоплением. Водяное отопление теплиц является одним из наиболее выгодных для обогрева парников или теплиц. Устройство водяное отопление теплицы оснащено бойлером, в котором происходит нагревание воды, а после этого теплая вода перекачивается в трубы посредством циркуляционного насоса. Такие трубы из пластика можно проложить вдоль наружных стен теплицы или между растениями.

Инфракрасное отопление теплиц обладает рядом преимуществ – это практически естественный вид обогрева. Также такая система не сушит воздух, так как прямо нагревается не сам воздух, а предметы в теплице. Инфракрасное отопление теплицы из поликарбоната – это экономичный вариант. Ведь нагревание грунта происходит с более низкой температурой, поэтому объем теплоресурсов понижается на 35%. Инфракрасное отопление теплицы из поликарбоната зимой дает КПД – около 95%. А ведь такого результата вы не достигнете, используя то же паровое отопление в теплице с теплопотерями.

С применением инфракрасных обогревателей

Обогрев грунта в теплице своими руками при помощи греющего кабеля

Зависимость от климатических условий – это тот фактор, с которым не желают мириться владельцы теплиц. Чтобы получить ранний урожай дачники постоянно ищут новые возможности, идеи для усовершенствования парников, условий их содержания. Обогрев грунта в теплице своими руками с помощью нагревательного кабеля является инновационной технологией, которая успешно применяется в агрономической сфере.

Греющий кабель позволяет регулировать температурный режим и поддерживать его в требуемых пределах. Таким образом, система обогрева обеспечивает индивидуальную температуру для каждого периода вегетации растений. Нагрев электрического провода регулируется и позволяет создавать в теплице оптимальный уровень микроклимата, а также обеспечивает защиту от внезапных заморозков.

Нагревательные кабели делятся на саморегулируемые и резистивные. Резистивный греющий кабель для обогрева теплицы – это электропровод с активной греющей сердцевиной, которая состоит из одного или нескольких нагревательных проводников. Тепло выделяется путём прохождения электричества по ним.

За нагрев саморегулирующегося провода отвечает полупроводниковая матрица, которая окружает токопроводящие элементы. Такой тип кабеля отличается надёжностью, он не перегорит и не перегреется, даже если произойдёт случайный перехлёст его фрагментов.
