Принцип работы и преимущества шахтных твердотопливных котлов

Видео: отопление дома твердотоплекным котлом

Это всё бред,все эти магазинные котлы массового производства не годятся для отопления на севере,1-2 ходовая конструкция при норм пламени расcкаливает трубу,также размер этих ходов невелик,в общем норм кпд при таких размерах не добиться.Самодельный 2 метровый котёл обеспечит норм пламень и низкую темп дым как у кирпичной печь голандки.

У нас к вам просьба: вы не могли бы раскрыть секреты своего ноу-хау, набросать эскизно и прислать схему или фото своего уникального самодельного котла высотой 2 метра, обеспечивающего «норм пламень и низкую темп»? Полезная информация может помочь нашим читателям, обитающим на Севере и, возможно (чем чёрт не шутит), заинтересует патентное бюро и производителей отопительного оборудования.

Так же позволим себе не во всём с вами согласиться и выступить в защиту упомянутых вами твердотопливных котлов лабиринтной конструкции. Дымовые газы, перед тем, как попасть в вертикальный участок дымохода, проходят через горизонтальные ходы. Принцип не нов, это аналог печных дымооборотов, в которых происходит дополнительный отбор тепла и дожиг газов. КПД лучших котлов подобной конструкции может превышать 90% и они отлично себя зарекомендовали в регионах с холодным климатом: Норвегии, Лапландии, на Аляске и Российском Севере, кстати.

Не знаем, откуда у вас информация о неэффективности твердотопливных котлов, основана ли она на реальном опыте эксплуатации. Можем лишь предположить, что недовольство современным оборудованием может быть вызвано его неправильным подбором и эксплуатацией. У подобных котлов имеется два режима горения: экономичный, когда газы проходят через дымовые ходы и интенсивный режим растопки, при котором открывается заслонка и продукты сгорания устремляются прямо в дымоход, минуя дымообороты. Лабиринтные котлы имеют больше степеней регулирования по сравнению с обычными. Управление ими, хотя и несложно, заметно отличается. Рекомендуем внимательно изучать инструкцию по эксплуатации, тогда работа отопительного оборудования не будет разочаровывать. Проблема может крыться и в дымоходе, его вертикальном участке

Дело в том, что в экономичном режиме, когда дымовые газы проходят через горизонтальные ходы, важно наличие достаточной тяги. Сечение дымохода должно быть не менее указанного в паспорте, внутренняя его поверхность гладкой, а высота достаточной. Если в одноэтажном доме дымовая труба слишком низкая либо выведена с нарушением рекомендаций СНиП, силы тяги может оказаться недостаточно для преодоления газами дополнительного сопротивления лабиринта

В этом случае котёл не будет развивать положенную мощность

Если в одноэтажном доме дымовая труба слишком низкая либо выведена с нарушением рекомендаций СНиП, силы тяги может оказаться недостаточно для преодоления газами дополнительного сопротивления лабиринта. В этом случае котёл не будет развивать положенную мощность.

http://teploguru.ru/wp-content/uploads/2015/01/Wir-EKO-CKB-ustr1.jpg — Схема стального лабиринтного котла Wirbel EСO-СКВ. Дымовые газы могут быть направлены как в горизонтальные ходы (лабиринт), так и напрямую в дымоход. Интенсивность горения имеет семь степеней регулировки, все заслонки, клапаны, регуляторы видны на рисунке. Помимо ручного управления, имеется автоматическое. Чтобы современное отопительное оборудование работало эффективно, его нужно правильно эксплуатировать.

При всех своих технических и бытовых ограничениях отопительные котлы, работающие на твердом топливе, обладают существенным преимуществом – практически полной энергонезависимостью. Сделав необходимые запасы дров, угля или пеллет, можно не опасаться внезапных перебоев с подачей газа или электроэнергии. Потому установка таких агрегатов целесообразна в первую очередь для загородных домов, а также в небольших населенных пунктах. Досконально зная, как работает твердотопливный котел, осуществив правильный выбор его типоразмера, можно обеспечить собственному жилью достаточные комфорт и удобства.

Угольный и дровяной котёл: чем отличаются?

В техническом паспорте твердотопливных котлов указывается, что они могут работать на любом виде твёрдого топлива (дровах, угле, пеллетах, брикетах). Однако есть некоторые отличия между дровяными и угольными устройствами. Укажем их:

Размер ёмкости теплообменника определяется величиной 5-25% от ёмкости всей отопительной системы. То есть если у вас в трубах отопления циркулирует около 500 л (это около 30 батарей, в каждой из которых — по 15 л), то ёмкость котла отопления должна быть от 23 до 120 л. При более точном выборе размера ёмкости учитывают вид топлива, на котором будет работать агрегат. Чем больше теплоёмкость энергоносителя, тем больше должен быть объём жидкости, которая подогревается внутри котла. При отоплении углём объём резервуара для воды больше, чем при обогреве дровами. Он приближается к более высоким значениям (в случае приведённого примера — к 120 л). Небольшая ёмкость котла подходит для дровяного отопления.

Котловая автоматика

Сжигание угля часто сопровождается образованием большого количества угарных газов, выбрасыванием несгоревших частичек в трубу, их осаждением на стенках и трубах в виде сажи. В отличие от угля, дрова образуют более чистые газы и образуют меньше сажи. Поэтому для безопасного и эффективного отопление углём лучше использовать пиролизные угольные печи или котлы длительного верхнего горения.

Отопление с участием угольного котла

Автоматические угольные котлы позволяют снизить расходы на зимний обогрев дома и обеспечить автономную работу отопления. При этом автоматические котлы выдают стабильную температуру, не требуют ежедневного контроля и трат времени.

https://youtube.com/watch?v=0whdwLirpTI

Об отоплении с применением котла Buderus

Порядок монтажа

Котел относится к объектам повышенной опасности, он должен устанавливаться по проекту специализированной организаций имеющий лицензии на соответствующие виды работ.

Алгоритм проведения работ при монтаже угольного котла:

1. Выполняются подготовительные мероприятия: Выбор помещения под топочную и бетонирование основание под размещение агрегата и вспомогательного оборудования.
2. Выполняют обвязку котла с внутридомовой схемой отопления.
3. Выполняют обвязку котла с системой дымовентиляции.
4. Устанавливают вспомогательное оборудование: дутьевой вентилятор, центробежный насос, воздушники, предохранительный клапан, датчики температуры, фильтр очистки воды и расширительная емкость.
5. Выполняют пробный пуск и опрессовку системы давлением воды 1.5 рабочего, для проверки плотности соединения трубных и конструктивных элементов.

3 Правила выбора

Перед тем как выбрать дровяной котел, нужно рассчитать необходимую мощность. Сделать это довольно просто, так как для обогрева 100 м² требуется устройство мощностью около 10 кВт. Такой показатель подходит для жилья в средней полосе и для помещений с хорошим утеплением.

Если же дом находится в суровой климатической зоне, то нужно подбирать устройство с мощностью 30—35%. Кроме этого, нужно учитывать, что в межсезонье агрегат работает не в полную силу, а значит, стоит покупать модель, имеющую широкий диапазон действия. При выборе котла стоит также присмотреться к материалу, из которого он изготовлен:

• стальные приборы имеют небольшой вес и простую конструкцию топки, дымовой канал у них довольно длинный, что обеспечивает качественный нагрев теплоносителя;
• устройства из чугуна имеют относительно короткий дымовой канал, ребристую поверхность и большую площадь теплообмена.

Кроме этого, конструкция должна быть обязательно оснащена системой аварийного охлаждения, в таком случае можно не бояться, что вода закипит, и котел перегреется. Также желательно приобретать устройство с защитой от ожогов, особенно если в доме есть маленькие дети. Лучше всего приобретать модели, которые оборудованы теплоизолированными ручками топки, защитными кожухами и решетками. Все греющиеся плоскости должны быть покрыты теплоизоляционным материалом.

Расход угля

При подсчете необходимого количества угля для расчета отопления, можете воспользоваться схемой для расчета дров. Эта схема проста, удобна и точна. Для еще большего удобства возьмем ведро в качестве единицы измерения угля. Условимся, что в одном ведре вмещается 18 килограммов угля. Теперь приступим непосредственно к расчету.

Для удобства подсчетов будем обогревать помещение в 200 квадратных метров. Опираясь на показания пользователей котлов на угле. Определяем помесячный расход угля:

• Сентябрь и октябрь – 1 ведро в сутки (18 кг);
• Ноябрь — февраль – 10 ведер в сутки (180 кг);
• Март и апрель – 1-2 ведра в сутки (22-24 кг).

Сейчас можно подсчитать общее необходимое количество угля на отопление помещения в течении отопительного сезона: 60+120+400=580. Умножив полученный результат на 18 кг, мы получаем 10440 кг. Таким образом, на отопительный сезон нам понадобится 10 – 10,5 тонн угля.

Если же вы не очень доверяете расчетам в ведрах, то, чтобы определить количество расходуемого угля на отопление помещения можно воспользоваться научным методом подсчёта, основанном на нормах расхода угля на отопление: для получения 1 кВт энергии, необходимо сжечь примерно 200 г угля (0, 2 кг); за один отопительный сезон в среднем расходуется 50 000 кВт энергии.

Перемножая данные числа, мы получаем 10000 кг или 10 тонн угля понадобится нам на один отопительный сезон. Видим, что наши результаты близки, а значит оба метода имеют право на существование.

При покупке угля обращайте ваше внимание на сорт топлива, потому что каждый вид угля имеет собственные характеристики теплоотдачи

Конструктивные особенности

ТТ-котлы бывают 2-х типов.

Виды:

1. Малогабаритные модели. Представляют собой печи с небольшой емкостью под топливо. Хранилище встраивают в верхнюю или боковую часть установки по типу комбайна.
2. Крупногабаритные котлы. Это топливники, совмещенные с хранилищем бункерного типа. Чаще всего это отдельная комната, оборудованная под дровник, склад.

В первом случае длительный автономный обогрев дома исключен. Горючего в бункере хватает на 6-9 часов в зависимости от типа деревоматериалов. Во втором случае запасы топлива ограничены только объемом хранилища (котлы полностью автономны).

Отличия от полуавтоматики

При использовании ТТ-котлов можно регулировать температуру на выходе. Автоматические установки в отличие от механических позволяют контролировать не только частоту вращения цилиндров и лопастей при заборе топлива, но и настроить периодичность его загрузки.

Автоматические установки позволяют регулировать периодичность загрузки топлива.

ТКДГ – автономное оборудование, исключающее непосредственное участие человека в контроле процессов горения. Работа установок может быть полностью автоматизирована, начиная от розжига и заканчивая температурными режимами, например, на случай длительной командировки.

ТКДГ способны регулировать температуру теплоносителя (в системе отопления), окружающей среды (для защиты от перегрева). Оптимальный режим работы настраивают с помощью пульта. Если встроить в модуль GSM-приемник, агрегатом можно будет управлять, используя смартфон.

Классические котлы

Устройства стандартного типа предназначены для сжигания одного типа сырья. Топливо подается в печь вручную или автоматически. Интенсивность горения и температуру придется контролировать при использовании дров. Сырье предварительно рубят, колют. Процесс автоматизируют путем установки электроножа в отсек между бункером и камерой сгорания. Торф и уголь 20% влажности измельчают до нужной фракции.

Хранилище при подаче топлива засоряется пылью. Это может вывести из строя снек. Чтобы избежать поломок, в хранилище засыпают уже измельченное топливо. Уголь обязательно сортируют для предотвращения деформации ходовых частей.

Комбинированные

В продаже есть модели котлов, пригодные для сжигания дров, угля и пеллет одновременно. Эту особенность следует учитывать жителям тех районов, где цены на энергоносители зависят от сезона. Так, традиционные дрова можно заменить более доступными материалами. В условиях сурового климата предпочтение отдают дешевым торфу, углю, пеллетам. Для отопления домов в средней и южной полосе России подойдут как дрова, так и измельченное сырье.

Комбинированные котлы пригодны для сжигания дров и угля.

Универсальный тип автоматизированных котлов чаще всего используют в отопительных системах домов. Днем сжигают дрова или уголь, а на ночь установку настраивают на электропитание (в целях экономии). Комбинированные котлы рекомендуют к покупке и при больших сезонных перепадах температур.

Использование дров, угля или гранул по-разному сказывается на КПД оборудования. Так, летом помещения могут обогреваться спрессованными опилками, в межсезонье – торфом, а в холода – дровами из березы, например. Для этого в конструкции котлов предусматривают несколько бункерных отсеков и дополнительную горелку, теплообменник (аккумулятор) для подключения к системе отопления.

Пеллетные

В котлах данного типа используют спрессованные гранулы из опилок, стружки. Вместо пеллетных кассет в хранилище засыпают щепы и сельскохозяйственные отходы (лузгу, солому). Винтовая часть перерабатывает бак топлива за 3-7 дней. Несмотря на длительную автономность работы, КПД котлов низкий (50-90%) и во многом зависит от качества гранул. Они должны быть сухими, крепко спрессованными и содержать не менее 50% твердой щепы.

Пиролизные

Котлы данного типа вырабатывают энергию за счет температурного разложения топлива. В печи горит не само сырье, а газ, вырабатываемый в результате процесса пиролиза. Конструкцию ТКДГ оснащают встроенным теплообменником. Время автономной работы увеличивается до 1 месяца. В качестве горючего подойдет любое твердое топливо, но с учетом производителя и модели. В пиролизных установках можно настроить авторозжиг и удаленное управление.

Пиролизные котлы используют энергию разложения топлива.

Котел на твердом топливе длительного горения Стропува

Раз уж мы заговорили о компаниях, выпускающих на рынок котлы на твердом топливе длительного горения, то мы никак не можем обойти вниманием заслуженного лидера — компанию Stropuva. Литовский котел способен проработать на одной заправке угля до 120 часов, на пеллетах 72, на дровах 30 часов соответственно

Очень не плохие параметры для данного типа котлов длительного горения. Разберем еще, за счет чего, котлы Stropuva набрали такую большую популярность:

• Длительное горение. Достигает 5 суток.
• Многоуровневый уровень безопасности. Компания утверждает, что во время перегрева и превышении нагрузки устройство котла сжимается как консервная банка под нагрузкой стопы и не при каких обстоятельствах не взрываются, а лишь сжимаются внутрь.
• Экономичность. Оптимальные характеристики использования ресурсов. Топливом могут выступать древесные отходы.
• Энергонезависимость. Котел Стропува не нуждается в электричестве.
• Экология стоит на первом месте и соответствует высоким европейским стандартам.
• Привлекательный внешний вид.
• Гарантия 5 лет.

Литовские инженеры, не зря проектировали котел длительного горения именно в форме цилиндра. Теперь благодаря компактным размерам, монтаж котла Стропува не требует большой площади и может поместиться в ограниченном пространстве городской квартиры.

Виды угля

Какой же уголь для отопления лучше всего подходит для рассматриваемых устройств? Очень большое количество специалистов придерживаются мнения, что каменный уголь имеет наилучшие характеристики. Такой вид угля можно купить практически всюду и в любых количествах, что является несомненным плюсом рассматриваемой системы отопления.

Необходимо уточнить, что к понятию «каменный уголь» можно отнести следующие виды полезных ископаемых:

• Бурый уголь – он имеет самую низкую температуру сгорания, вследствие чего малоэффективен, он в настоящее время практически не применяется для отопления.
• Уголь ДПК – длиннопламенный «кулак» в основном применяется для обогрева маленьких по площади объектов
• Каменный уголь марка Д – длиннопламенный отлично соответствует для отопления помещения
• Уголь ТПК или «тощий» уголь используется в индивидуальных проектах
• Антрацит –идеальный в использовании для обогрева мощными котлами имеет самую большую степень углефикации.
• Прессованный уголь – его брикеты горят без дыма и выделения в атмосферу вредных летучих соединений.

Антрацит

Очевидно, что антрацит — лучший сорт каменного угля является самым хорошим вариантом для отопления. Он характеризуется темно-серым цветом, ярким металлическим блеском, а также наивысшей степенью теплотворности.  Содержание углерода в антраците практически 90%. При сгорании он практически не выделяет запаха и дыма. Не воспламеняется.

Использование

Подобного рода оборудование чаще всего используется для отопления частного дома. Его особым образом монтируют в систему, соблюдая при этом ряд требований:

https://youtube.com/watch?v=3SfAoszTeVM

• площадь помещения котельной должна составлять более 7 м2, и все комнаты дома должны быть обеспечены притоком воздуха;
• напольные покрытия дома должны быть негорючие;
• котел должен располагаться на расстоянии 0,5 метра от стен котельной, а под него кладут металлический лист, который также защитит от возгорания;
• дымоходы должны иметь требуемый диаметр сечения в соответствие с рекомендациями производителя;
• электродвигатель и системы автоматики лучше изолировать от любого нагревания.

Таким образом, котлы на угле являются прекрасной альтернативой устоявшимся системам отопления частного дома.

Как выбрать

При выборе определенного модели угольного котла для жилого дома следует учесть несколько факторов: тепловую мощность и размер отапливаемой площади, тип горения, тип теплообменного аппарата — чугунный или стальной, энергонезависимость, безопасность, КПД, вес агрегата и его цену.

Прямого длительного горения или пиролизный

Для того чтобы сравнить котлоагрегаты по типу горения: длительного горения или пиролизный, сравнивают основные параметры работы угольных котлов:

• КПД: Длительного горения — от 75 до 85%, пиролизный — от 85 до 92%.
• Возможность автономной работы: длительного горения — есть, пиролизный — есть.
• Энергонезависимость: длительного горения — есть, пиролизный — есть.
• Допустимая влажность топлива: длительного горения — от 30%, пиролизный — до 15%.
• Допустимая фракция: длительного горения — до 50 мм, пиролизный — от 25 мм.

Таким образом, сегодня, возможно, сделать основной вывод — наиболее эффективнее сжечь топливо, чем в автоматическом пиролизном твердотопливном котле на угле и дровах, просто не возможно.

Материал теплообменника

• Сталь — сравнительно легкий металл, который способен выдержать перепады по давлению и температуре. К его недостаткам относят подверженность коррозийным процессам и прогоранию в зоне максимальных температур.
• Чугун — самый долговечный материал, применяются во всех мощных агрегатах. Тем не менее, он плохо выдерживает удары и температурные перепады. Кроме того, в случае образования свищей в стенках, их заварить не получится, как в стальных изделиях.

Современные котлы, используя позитивные качества обоих металлов, выпускаются в стальном корпусе и с чугунной топочной камерой.

Одноконтурный или двухконтурный

Одноконтурный или двухконтурный выпускаются, или только для отопления, как в первом варианте, или, соответственно, для отопления и ГВС — во втором.

При этом двухконтурные котлы работают по принципу, переключения горячих дымовых газов на контур ГВС, при открытии вентиля на смесителе. Угольные агрегаты обладают довольно ярко выраженной низкой инерционностью, поэтому обеспечить регулирование греющей среды между контурами практически возможно только в пиролизных устройствах.

Поэтому для многих вариантов угольных котлов, остается предпочтительная схема горячего водоснабжения, организованная через дополнительно установленный бойлер косвенного нагрева. В этом случае существенно повышается эффективность работы системы теплоснабжения, за счет снижения температуры уходящего газа.

Минимально необходимая мощность и отапливаемая площадь

Для того чтобы определить приблизительную тепловую мощность, используют практическую формулу зависимости ее от отапливаемой площади помещения:

Мк = Пд х 0.1
где:

• Мк — расчетная мощность котла, кВт;
• Пд — площадь дома, м2.
• 0.1 — удельный показатель мощности на 1 м2 площади (Вт/м2).

Такой расчёт не учитывает еще много важных параметров дома, например, таких, как уровень теплоизоляции, площадь остекления, конструкция кровли и климатический район проживания.

Данные расчеты являются сложными и могут быть выполнены только специальными проектными организациями или с применением программных комплексов.

Еще одно отличие для угольных котлов в данной методике расчета, которое нужно будет учитывать при подборе оборудования. Мощность по формуле учитывает теплотворность стандартного угля, которая в реальности намного хуже, поэтому делают поправку в размере 20 % для точного определения расхода угля в твердотопливном котле.

Коэффициент полезного действия

КПД — представляет соотношение объема израсходованного топлива к объему тепловой энергии, выработанного угольным котлом. Это самый важный показатель эффективности работы оборудования и использовании топлива.

Он зависит от тепловой схемы и применения инновационных технологий в конструкции котла. В странах ЕС в связи с жесткими требованиями по защите окружающей среды, не допускается установка новых устройств с КПД ниже 90%. Высокотехнологичные конденсатные бытовые котлы сегодня работают с КПД 100-105 %.

Специфика монтажных работ

Мощность котла в зависимости от площади дома

Установка котлов твердотопливного типа осуществляется без разрешения надзорных служб. Пользователям понадобится соблюсти несколько правил:

• В жилом помещении агрегат лучше не ставить – будет выделяться пыль, копоть и сажа. Допускается монтаж в коридоре, ванной, на кухне, в санузле.
• Для моделей с мощностью 60-150 кВт на основании СНиП 42-01-2002 нужна котельная объемом от 15 м3 и с высотой потолков от 2,5 м.
• Системы дымоудаления и вентиляции организуются в обязательном порядке.
• Котлоагрегаты с мощностью до 50 кВт ставятся на стяжку, больше 50 кВт – на индивидуальный бетонный фундамент с выступом от корпуса на 25 см.
• Вентиляцию делают в виде приточного отверстия напротив котла. Также требуется решетчатая вытяжка.
• Дымоход изготавливается из трубы с сечением 150-200 мм2. У него не должно быть изгибов, наклонов.
• Обязка выполняется с помощью байпаса или трехходового клапана, выставленного на температуру воды 50-55 градусов.
• Оптимальный параметр давления в контуре – 1 бар.

Немного о контурах для ГВС

В силу своих особенностей любые твердотопливные отопители мало приспособлены для прямого нагрева воды на нужды ГВС. Тем не менее некоторые производители все же встраивают в свои изделия второй контур в виде змеевика. При этом схема двухконтурных твердотопливных котлов бывает разной, змеевик может располагаться внутри водяной рубашки и прогреваться от теплоносителя. В других моделях его помещают внутрь топливника либо над ним.

Оптимальный вариант – не помещать теплообменник внутрь дровяного теплогенератора, а готовить воду в бойлере косвенного нагрева, что будет служить одновременно и тепловым аккумулятором. Но приобрести подобное оборудование не всем под силу, поэтому пользователям все еще интересны двухконтурные агрегаты, хотя обеспечить все потребности в горячей воде они вряд ли смогут. Ниже представлена схема установки котла функцией подогрева воды для ГВС:

Конструктивный тип паровых котлов

Существуют два основных конструктива паровых котлов: газотрубные и водотрубные.

При подборе котла на производство не стоит основываться на выборе по конструктиву, так как на сегодняшний день обе технологии достаточно развиты и эффективны. Ну и стоит отметить, что выбрав котёл в соответствии с пунктами выше, вы однозначно автоматически определитесь и с конструктивом.

Газотрубные котлы Все котлы (жаротрубные, дымогарные и дымогарно-жаротрубные), в которых высокотемпературные газы сгораемого топлива проходят внутри жаровых и дымогарных труб, отдавая тепло воде, окружающей трубы, называются газотрубными. В жаровых трубах происходит горение топлива, а в дымогарных трубах проходят только дымовые газы. Все газотрубные котлы заводской сборки, КПД которых выше 80%, являются дымогарно-жаротрубными.

Водотрубные котлы Это котлы, по трубам которых протекает нагреваемая вода, а топочные газы омывают трубы снаружи. В данном случае горячие дымовые газы обволакивают трубы с водой передавая ей тепло.

Если подбор промышленного парового котла затруднителен для вас, обратитесь к специалистам компании BOOSTER CO.,LTD. Наши специалисты помогут с выбором котельного оборудования, исходя из требований вашего предприятия, для этого — заполните ОПРОСНЫЙ ЛИСТ или свяжитесь с нами по телефону +7 (495) 988-76-26
Вернуться

Теплоноситель для котла

Во многом большую роль в подборе установки играет монтаж с присоединением к самой отопительной системе. Ключевым элементом в системах является теплоноситель, который принимается котлом, подвергается нагреву, а затем, отпускается течь по трубам и радиаторам. В таких точках потребления нагретый агент отдаёт тепло непосредственно батареям и трубам, которые и обогревают помещение.

Промышленные модели могут быть универсальными в отношении приемки и обработки тепловой энергией конкретного теплоносителя. Но для применения в производстве часто встречаются котлы, способные принимать лишь один вид теплоносителя. Выбор обычно представляется между тремя основными разновидностями жидкостно-перегонной среды:

1. Вода.
2. Антифриз.
3. Пропиленгликоль.

Добавляются к таким жидкостям также и ингибиторные смеси, позволяющие максимально нейтрализовать агрессивность сред, протекающих по металлическим трубам. Делается это во избежание коррозии металла. При использовании пластиковых труб такие средства необходимы для исключения накипи. В особенности это касается воды или пара.

Какой уголь подходит для отопления автоматических угольных котлов

Используется фракционное горючее сорта «Эко-горошек». Размер зерна определяется конструкцией питателя и приводится в паспорте изделия. В большинстве случаев он составляет 5-50 мм. Целесообразно применять фракции не более 25 мм, поскольку крупные куски прогорают не полностью.

Требования к качеству угля зависят от типа горелки.

Их два:

1. Ретортная.
2. АКМ.

Первый вариант рассчитан на чистое топливо, не содержащее штыба (угольной крошки размером менее 5 мм). Его получают путем просеивания на сортировочных ситах, фасуют в мешки и продают по относительно высокой стоимости.

Второй тип к качеству горючего неприхотлив. Допускается доля штыба до 60%. Такое топливо получают из дешевой разносортицы с помощью встроенной дробилки. При этом образуется большое количество пыли, что является существенным недостатком.

Особенности устройства угольного отопления

Устанавливая котлы, работающие на твердом топливе вы должны понимать, что такая система отопления достаточно трудоемкая. Она требует от вас повышенного внимания – нужно следить и вовремя подкидывать уголь для отопления, а также систематически проверять показания приборов.

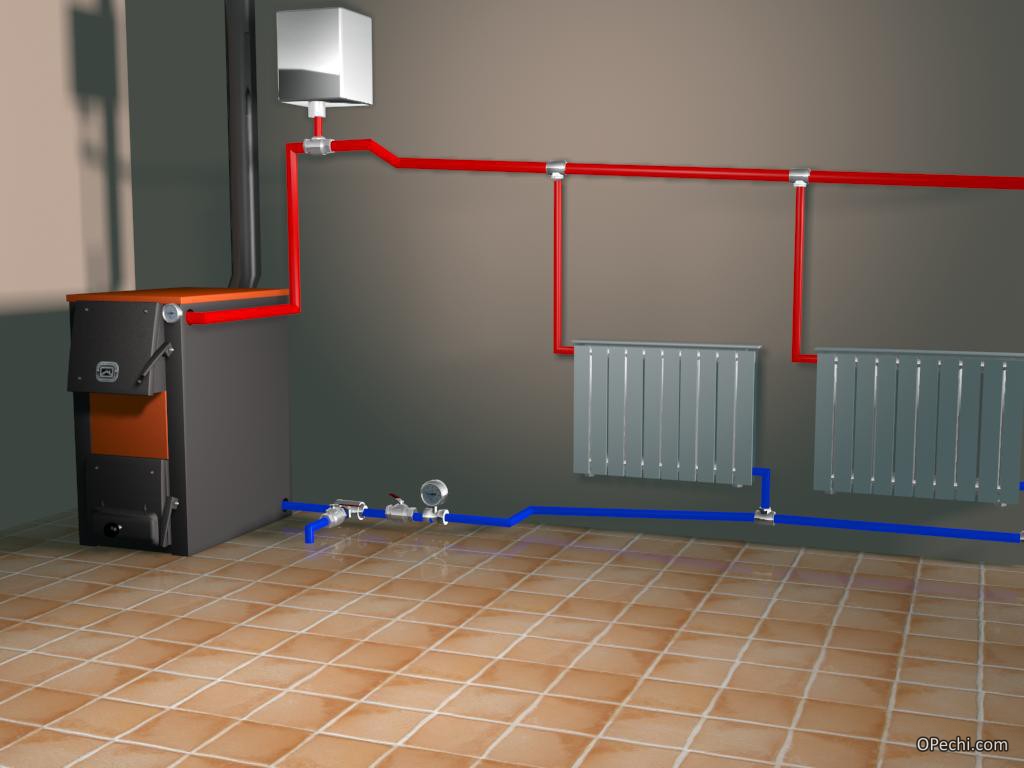

Схема отопления с твердотопливным котлом

Помимо этого, из-за неравномерности сгорания топлива можно наблюдать частые скачки температуры. Необходимо поддерживать чистоту камеры, где происходит сгорание и духовки механически отчищая их от сажи. Однако, в настоящее время для отопления коммерческих и жилых зданий всё больше эксплуатируются бытовые угольные котлы с долгосрочным периодом горения.

Топливо

Топливо — это основной ресурс, от которого во многом зависит стоимость эксплуатации котла

При выборе топлива необходимо принять во внимание доступность того или иного ресурса, его стоимость и стоимость обслуживания при долговременной эксплуатации

Электричество. Самый доступный ресурс, но самый дорогой. При выборе электрического парового кола необходимо понимать, что его стоимость самая низкая на рынке, но потребляемая энергия будет стоить раз в 4…7 дороже, чем природный газ, и в 2…4 раза дороже, чем дизельное топливо

Также необходимо принять во внимание, что получение пара — это очень энергозатратный процесс, и необходимо просчитать и понять, можете ли вы на производстве позволить себе это.

Твёрдое топливо (уголь, торф, пеллеты). Дешёвое топливо, но угольное хозяйство очень затратное в содержании и требует больших складских площадей

Автоматизированные котлы — также удовольствие не из дешёвых.

Мазут. Топливо достаточно дешёвое, но стоимость котельного оборудования и впоследствии содержание мазутного хозяйства перечёркивает все достоинства.

Сжиженный газ (пропан-бутан). Дорогое оборудование, стоимость Гкал сравнима с ДТ, но высок показатель и взрывоопасности. Единственный плюс — экологичность.

Дизельное топливо. Очень распространено по всей территории России. По стоимости топлива и стоимости обслуживания стоит на втором месте после природного газ, но при этом стоимость 1 Гкал выше примерно в 3…4 раза.

Природный газ. Самое дешёвое топливо на сегодняшний день, но не везде проведён магистральный газ. Хочется обратить внимание, что котлы дорогие, но преимущество этого вида оборудования в том, что дешёвое топливо достаточно быстро окупает затраты на покупку и обустройство новой котельной.

Типы промышленных котлов на твердом топливе

Паровые котлы

Котловые агрегаты производящие насыщенный и перегретый пар необходимы для теплоснабжения, горячего водоснабжения и для работы паровых двигателей.

Температура насыщенного пара составляет 100ºC под давлением 100 кПа. Температура перегретого пара достигает 500ºC с давлением выше 26 МПа. Назначение этих видов пара различное: насыщенный используется для снабжения теплом жилых домов, а перегретый – промышленными предприятиями, в энергетическом комплексе.
Принцип работы парового котла заключается в образовании пара путём нагрева воды при сжигании топлива.

Схема нагрева воды и образования пара следующая:

1. Подготовленная вода направляется при помощи насоса в ёмкость в котле.
2. Далее вода попадает в коллектор.
3. После коллектора вода поднимается снова наверх в зону горения топлива.
4. В трубах образуется пар, который поднимается вверх.
5. Пар следует далее в сепаратор, где происходит разделение пара и воды, после чего пар переходит в паропровод.

Структура парового котла включает в себя ёмкость, где происходит превращение воды в пар, топку, где сжигается топливо, дымоход, системы водоподготовки и безопасности.
Паровые котлы классифицируются по нескольким характеристикам.

Вид топлива:

• газовые;
• угольные;
• мазутные;
• электрические.

По назначению:

• бытовые;
• промышленные;
• энергетические;
• утилизационные.

По конструкции:

• газотрубные;
• водотрубные.

Водогрейные

Водогрейные котлы используются для обогрева и снабжения горячей водой. Несмотря на основное назначение таких котлов в последнее время их всё чаще используют на промышленных предприятиях для обеспечения технологических нужд, где не требуется общая теплопроизводительность более нескольких мегаватт.

Схема работы водогрейных котлов – прямоточная. Она представляет собой последовательные теплообменники, расположенные в топочной камере и газоходах.
В предыдущие десятилетия производители изготавливали котлы из чугуна мощностью, как правило, до 1,7 МВт и температурой теплоносителя до 115°С при давлении 0,4 МПа. Конструкция таких котлов предусматривала сборку из литых чугунных секций, количество которых определяло теплопроизводительность.
Сейчас выпускаются преимущественно стальные водотрубные котлы с большим выбором по мощности – от 30 кВт до котлов большой мощности 120 МВт и температурой воды до 200°С при давлении от 0,75 до 2,4 МПа.
