Как выбрать и подключить электрокотел для теплого пола

Монтаж электрического подогрева пола в комбинированной системе отопления

В дополнение к основной системе отепления будет устанавливаться теплый пол с электроподогревом под керамическую плитку. Мы уже упоминали, что это оптимальный по всем показателям вариант

Принимаем во внимание, что слой теплоизоляции уже установлен

Инструменты для работы

Шаг 1. Подсчитайте площадь помещения и купите систему теплого пола. Конкретная марка не имеет значения, все ответственные производители выпускают товары с похожими техническими характеристиками. Проверьте комплектность оборудования, изучите прилагаемую инструкцию.

Комплект теплого пола

Шаг 2. Нарисуйте схему помещения с учетом расположения мебели и крупногабаритной бытовой техники. Продумайте раскрой отопительных пластин.

Схема помещения

По схеме будут уложены нагревательные элементы

Шаг 3. Подготовьте отверстие в стене под пульт управления системой, оно может располагаться в любом удобном месте. Но следует попытаться уменьшить расстояние от разводки для запитки, во время определения места монтажа пульта управления продумайте способ подключения питания. Одновременно сделайте канавки для подвода кабелей и датчика. Работать можно при помощи электрического перфоратора или вручную зубилом и молотком.

Штроба и коробка

Шаг 4. Временно при помощи гипсового раствора закрепите коробку пульта, подведите к ней гофрированные шланги электрических кабелей и установки датчика температуры. При этом имейте в виду, что датчик не может располагаться непосредственно у нагревающих элементов, такое положение будет искажать измерения.

Укладка гофрированных шлангов с датчиками

Штроба заделана раствором

Шаг 5. Уберите с поверхности пола пыль и строительный мусор. Для увеличения прочности поверхности стяжки можно ее прогрунтовать, выбирайте составы глубокого проникновения.

Нанесение грунтовки

Шаг 6. С учетом предварительно нарисованного эскиза раскладки нагревательных элементов разрежьте их и положите на основание. Работы выполняйте очень внимательно, не повредите токопроводящие элементы.

Укладка и разрезание нагревательных элементов

Полотно развернуто, продолжается укладка. Общий провод не поврежден

Провод зафиксирован скотчем

Шаг 7. Присоедините к концевикам контакты для подключения питания. Для того чтобы концевики не выступали над плоскостью пола, под них нужно сделать небольшие углубления.

Подключен провод. В подложке сделано углубление

Шаг 8. Подведите кабели питания к коробке пульта управления. Рекомендуется их прокладывать под плинтусами, в этих местах они не будут перегреваться.

Кабели подведены к коробке

Шаг 9. Установите в гофрированную трубу датчик температуры и заведите его провод в коробку.

Шаг 10. При помощи тестера проверьте надежность и правильность всех соединений. Помните, что по европейским стандартам цвет изоляции провода заземления желтый с зеленой продольной полосой. Сопротивление изоляции должно быть не менее 10 мΩ, прозвоните ее омметром.

Проверка тестером

Проверка омметром

Шаг 11. Согласно прилагаемой схеме подключите все провода к пульту управления. На короткое время подайте питание и проверьте работоспособность всех элементов, отключите питание, подождите, пока нагревательные элементы полностью остынут.

Подключение терморегулятора

Шаг 12. Закройте систему тонким слоем наливного пола.

Заливка наливного пола

Пол отделан керамической плиткой

Включение комбинированной системы делайте в зависимости от температуры в помещении и климатических условий на улице.

5 Уменьшение затрат

Главный недостаток эксплуатации электрокотлов — это большой расход электрической энергии. Но по расчётам можно понять, что даже такие затраты будут значительно меньше, чем при использовании центрального отопления. Современные модели можно назвать экономичными, при этом они обладают высокой эффективностью.

Но можно самостоятельно снизить расходы электроэнергии, соблюдая несколько рекомендаций. Необходимо использовать автоматику — датчики регулирования температуры. Они уменьшат расходы на 10−15%. Лучше подбирать аппаратуру с дистанционным управлением. С помощью пульта переключают режимы, не открывая котельную.

Дополнительно можно отказаться от ГВС. Лучше установить электрический бойлер, его затраты электричества на 40% ниже, чем у двухконтурных отопительных систем. Для нагрева полов хватит котла, который нагреет только теплоноситель. Расход электроэнергии указан в технической документации, которая прилагается к оборудованию.

Опытный мастер легко выберет и установит своими руками электрокотел для тёплого пола. Если у хозяина помещения нет специальных навыков такой работы, то лучше доверить её специалисту. Монтаж должен быть надёжным и качественным, в противном случае в работе системы будут периодические сбои.

Чугунные батареи

Чугунный вид обогревателей обладает множеством отличий от предыдущих, вышеописанных радиаторов. Теплоотдача рассматриваемого типа радиатора будет весьма низкой, если масса секций и их ёмкость слишком большая. На первый взгляд, эти приборы кажутся полностью бесполезными в современных системах обогрева. Но в то же время, классические «гармошки» МС-140 до сих пор имеют высокий спрос, так как они обладают большой прочностью к воздействиям коррозии и могут прослужить очень долго. На самом деле, МС-140 действительно могут прослужить больше 50-ти лет, без каких-либо проблем

Плюс ко всему, здесь неважно то, какой будет теплоноситель. Также, простые батареи из чугунного материала обладают высочайшей тепловой инерцией из-за своей огромной массы и вместительности

Означает это то, что, если отключить котёл радиатор всё равно будет оставаться тёплым на протяжении долгого времени. Но в то же время обогреватели из чугуна не имеют прочности при должном рабочем давлении. Поэтому их лучше не стоит использовать для сетей, имеющих высокое давление воды, так как это может повлечь за собой огромные риски.

1 Разновидности котлов

Не все электрические котлы для теплого водяного пола подходят для низкотемпературной системы отопления. Тёплые полы выдвигают ряд ограничений и критериев, по которым подбирают подходящие конструкции. С электрокотла можно подать максимальную температуру на половой нагрев — она не превышает 55, а комфортного микроклимата в помещении добиваются при отметке в 25−28 градусов. Это основной параметр, по которому выбирают котлы для тёплого пола.

Дополнительно учитывают ещё несколько характеристик оборудования:

способ подключения;
количество нагревательных контуров;
принцип обогрева.

Бывает несколько видов электрических котлов для тёплого водяного пола — настенные и напольные. Модели с электродами из-за незначительной массы устанавливают прямо на трубопровод конструкции. Настенные приборы — ТЭНы — похожи на бойлер и состоят из утеплённой изнутри ёмкости с нагревателем трубчатого типа, поэтому их масса увеличивается. У напольного оборудования большая мощность, но и весят они тяжелее других конструкций.

Отопительных контуров у котлов может быть два или один. Электродные и ТЭНовые одноконтурные устройства нагревают теплоноситель, он передвигается по трубам и обеспечивает тёплый климат в комнате. Двухконтурные модели ТЭН могут дополнительно подогревать воду для использования в быту. Их подключают к внешнему аккумулятору, так как их мощности не хватает для нормальной работы — жидкость не очень горячая, а после открытия крана она поступает не сразу.

Используют подобный котёл в домах с установленным двухтарифным счётчиком. Вода нагревается ночью при дешёвых тарифах электричества, а днём это тепло распространяется по трубам. Для подогрева полов нужно использовать ТЭНовые агрегаты, у которых есть регулировка мощности. Электродные котлы начинают нагревать теплоноситель с 60 градусов, что обусловлено принципами их работы, поэтому при подключении к тёплым полам нужно устанавливать смесительный узел. Эта деталь не позволяет сильно нагретой жидкости распространяться по трубам, она смешивает холодный и горячий теплоноситель.

Принцип работы теплых водяных полов с электрокотлом

Основной составляющей в конструкции котла является бак, который оборудован нагревательными элементами. На трубе, выходящей из него, установлена система безопасности в виде датчиков давления и предохранительного клапана. Они предотвратят перегорания устройства в случае остановки циркуляции жидкости.

Электрический котел для водяного теплого пола функционирует согласно следующего алгоритма:

Теплоноситель заполняет емкость с нагревательными элементами.
Происходит процесс нагревания до установленной температуры. В зависимости от вида нагревательных элементов отличается и метод нагрева. В трубчатых электронагревателях используется метод косвенного нагрева, а в электродных котлах отказались от нагревательных элементов в пользу естественных процессов: температура жидкости повышается путём воздействия на неё электрического тока.
Нагретая вода отправляется в распределительный коллектор. Он равномерно и без понижения уровня давления распределяет поступившую жидкость по всем узлам конструкции. Коллектор – это обязательная деталь для продолжительного и корректного функционирования котла

Причем не важно с какой целью он используется: для обогрева целого помещения или только пола.
Когда температура теплоносителя падает, он возвращается в резервуар.

Может быть интересно

Сценарий №2: электрический

Второй вариант оказывается очень похожим на первый, только газовый котёл заменяем на электрический котёл. Но, надо отметить, на специфический котёл — речь идёт о тепловых насосах. Тепловые насосы работают на электричестве по схеме преобразования энергии Земли в тепловую энергию. «Энергия Земли» может быть получена из воздуха, из воды, из земли — три основных разновидности тепловых насосов по источнику. Коэффициент преобразования разный, специалисты говорят, что он может достигать значений в 4-5 единиц. То есть, у вас есть возможность экономить потребляемое электричество до 4-5 раз в сравнении с использованием исключительно радиаторов.

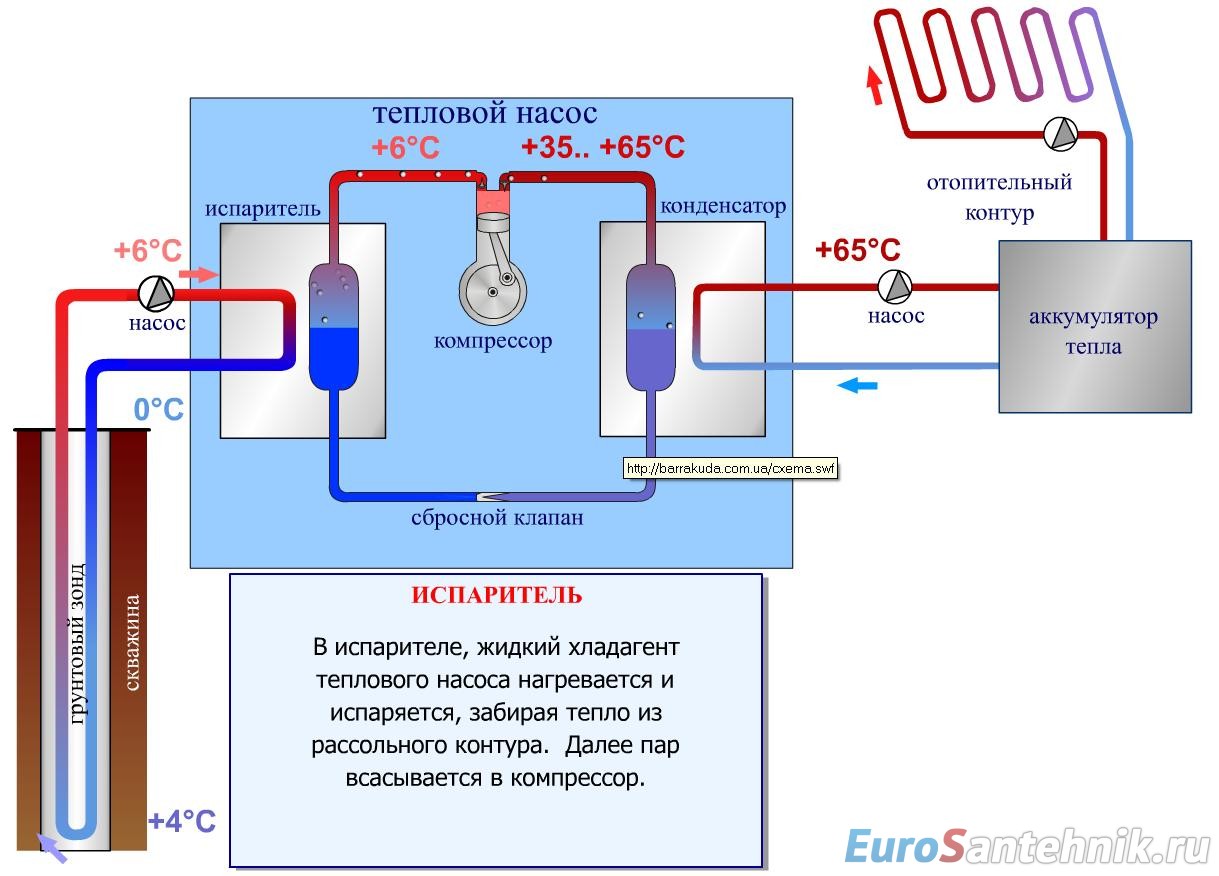

Схема работы теплового насоса

У этой схемы такой же минус, как и в первом случае. Тепловой насос оказывается энергоэффективен для экономии только в низкотемпературном режиме — до 60 градусов. Но насос редко может поднять температуру выше 60, поэтому в паре с тёплыми полами, которые комфортно работают в таком режиме, или с радиаторами в межсезонье тепловой насос оказывается экономичен.

Этот вариант будет выгоден с экономией на электричестве в том случае, если на участке не проведён газ. На данный момент в большинстве стран тарифы на газ оказываются выгоднее тарифов на электричество, поэтому при наличии газа на участке предпочтительнее воспользоваться первым сценарием.

Если вы планируете установку низкотемпературных радиаторов, как при сценарии №1, вместе с тепловым насосом они дадут такую же экономию и будут сравнительно успешны без заметной разницы с тёплыми полами.

Дополнительные минусы данной схемы связаны с логикой работы тепловых насосов. Самая популярная модель на сегодняшний день — воздушный насос, но если на улице падает температура воздуха, эффективность насоса также снижается. Чем ниже температура воздуха, тем хуже эффективность теплового насоса. Он всё ещё остаётся эффективным и экономичным даже при минусовых температурах, просто коэффициент экономии будет значительно ниже (уже не в 4 раза, но меньше), имейте это в виду. В конечном счёте значения будут приближаться к тому, что насос будет сравним с обычным электрокотлом.

Со скважинными насосами ситуация лучше, с грунтовыми тоже — сложность присутствует только с воздушными насосами.

Отопительные радиаторы

Технические параметры отопительных радиаторов оказывают заметное влияние на эффективность всей системы.

Вид радиаторов	Технические и эксплуатационные параметры
Чугунные	Традиционные, но устаревшие элементы, имеют большие размеры и вес. Выдерживают рабочее давление до 10 атм., тестовое более 15 атм. Срок службы – не менее 50 лет, есть возможность изменять количество секций одной батареи. Совместимы со всеми стандартными трубопроводами, теплоотдача в пределах 120 Вт, но этот показатель может существенно изменяться в зависимости от количества слоев краски и толщины пыли. Минусы – некрасивый дизайн, особенности технологического процесса производства не позволяются создавать современный внешний вид.
Алюминиевые	Имеют небольшой вес и большую теплоотдачу. Рабочее давление до 12 атм., имеют более современный дизайн. Количество секций может изменяться с учетом размеров помещений. По стоимости существенно превосходят чугунные.
Биметаллические	Основной металл – алюминий, трубки из стали (повышается устойчивость к высокому давлению). Самые дорогие радиаторы, имеют отличный дизайн.
Стальные (панельные)	В настоящее время применяются довольно редко. Преимущества – невысокая стоимость. Недостаток – велика вероятность появления протечек в некачественных сварных швах, небольшая площадь теплопередачи. Еще один недостаток – стальные радиаторы имеют стандартные размеры.

Значимые характеристики и комплектация

Электронагреватели делятся на проточные и накопительные. Для ГВС часто используются проточные модели, для отопления потребуется котел накопительного типа (бойлерный).

С бойлером при многотарифной оплате энергии вы можете сэкономить: большую часть времени котел будет работать в ночной зоне, когда электричество дешевле.

Специалисты рекомендуют рассчитывать объем накопителя исходя из соотношения 25 литров на один киловатт мощности. Принципиальное требование к бойлеру: хорошая теплоизоляция стенок.

Необходимая мощность котла рассчитывается как 1 киловатт на десять метров площади плюс поправочный коэффициент.

Для районов с умеренным климатом достаточно добавить к расчетной мощности 15 процентов, для северных – увеличить ее в полтора-два раза. Для двухконтурного котла следует добавить к окончательному значению минимум четверть на ГВС.

Нагревательный элемент, независимо от его типа, помещен в емкость теплообменника. Сама емкость оборудована патрубками для подсоединения подающей трубы и обратки.

В число контрольных приборов обязательно входят:

манометр;
температурный датчик с предохранительным клапаном;
воздухоотводчик;
ручной или авторегулятор;
электрический узел для подключения к сети.

Регулировка мощности может быть ступенчатой и плавной (при наличии встроенного реостата в системе управления).

Качественная импортная модель обычно оснащена дополнительными функциями: плавный запуск, жидкокристаллический дисплей, возможность программирования настроек.

Существуют модели со встроенными расширительными баками. В комплектацию может входить насос, в т.ч. с многоступенчатой регулировкой.

Системы «мокрого» и «сухого» монтажа

Наиболее часто используемые технические решения по монтажу настенного обогрева можно разделить на два способа:

«мокрым» способом (с покрытием труб отопления слоем штукатурки);
«сухим» способом (с покрытием из гипсокартона).

«Мокрый» способ

Этим способом делается монтаж труб в наружных стенах. Трубы укладывают в меандр, предпочтительно по горизонтали, с расстоянием труб 15, 20 или 25 см. Это решение позволяет наиболее эффективно отапливать и применить минимальные радиусы изгиба труб.

В тех случаях, когда расстояние между трубами составляет от 5 до 10 см, они должны быть расположены в виде двойного меандра.

Также возможна укладка труб в извилистой вертикальной форме или даже в форме улитки, но такие решения могут вызвать проблемы в работе в виде воздушных карманов.

Наиболее часто используются для теплых стен многослойные трубы Х-РЕ / Al / PE-X и трубы из полиэтилена PE-X или PE-RT с диаметром 14 мм, длина катушки с подходом к распределителю не должна превышать 80 м.

Расстояние от трубы до смежных стен, оконных и дверных проемов, пола и потолка должно быть не менее 10 см. Расстояние между монтажными профилями должно быть не более 50 см.

В системе «мокрого» монтажа чаще всего используется гипсовая штукатурка с низким тепловым расширением, которая характеризуется высокой теплопроводностью и стойкостью к температуре. Штукатурка наносится слоями. Первый слой должен охватывать нагревательные элементы и иметь толщину около 20 мм. Затем в штукатурку вдавливают сетку из пластмассы или стекловолокна с ячейками не менее 7 х 7 мм. Сетка должна быть завернута на прилегающую стену. Полотно затем покрывают еще одним слоем штукатурки, имеющей толщину 10-15 мм. Общий штукатурный слой вместе с трубами составляет около 40 мм.

Полная система отопления стены «мокрого» монтажа показана на рисунке.

«Сухой» способ

Простейший вариант монтажа системы отопления «теплые стены» состоит в сухом способе, когда трубы монтируются между профилями стены из гипсокартона. Кроме того, вы можете уложить трубы отопления на скосы крыши мансарды. Этот метод вызывает определенные трудности в реализации – например, необходимость вырезать канавки в профиле для монтажа, чтобы обеспечить прохождение вертикальных труб

Кроме того, при расчете следует принимать во внимание невысокую теплопроводность такой стены, так как между трубами и пластиной гипсокартона находится слой воздуха

https://youtube.com/watch?v=v8sVqgbFU8k

Электрические

Применение электрического отопительного котла для водяного пола возможно только в условиях наличия стабильного напряжения в сети и отсутствии частых перебоев электроэнергии. При выборе электрокотла необходимо учитывать:

особенности материала, использованного при изготовлении бака, лучше всего зарекомендовало себя оборудование на основе высококачественной нержавеющей стали;
уровень устойчивости нагревательного элемента к коррозийным изменениям;
показатели сопротивления изоляторов;
наличие защитных функций, включая запрет на работу в условиях отсутствия воды;
возможность осуществлять регулирование уровня мощности нагрева используемого теплового носителя.

Показатели тепловой мощности электрического котла должны составлять 1кВт на каждые 10м² отапливаемой системой площади. При установке двухконтурного оборудования обязательно нужно добавить порядка 25-30% к высчитанному уровню производительности котла.

Оборудование, выпускаемое отечественными производителями, как правило, имеет ТЭНы, датчик температурный, регулятор ручного типа, манометр и тумблер, а также магнитные пускатели. Такие котлы отличаются простотой конструкции и обслуживания. Зарубежные котлы могут быть снабжены плавным запуском системы, подключением программатора и ЖК-дисплеем, что делает эксплуатацию более комфортной.

При монтаже системы водяной «тёплый пол» в жилом помещении небольшого размера, лучше всего отдавать предпочтение импортным аппаратам, к которым могут легко подключаться стандартный программатор и термостат, или устанавливать мини-электрический котел с целью получения автономной напольной системы отопления.

Мифы маркетологов

Итак, почему же тёплый пол оказывается не экономичнее радиаторов отопления, как о том вещают маркетологи?

Любому дому свойственна потеря тепла, которая измеряется в ваттах. Возьмём условия, при которых у нас установлены тёплые полы или радиаторы отопления. Они являются посредником при передаче тепла, источником выступает котёл. Именно он компенсирует потери тепла. То есть, если теплопотери составляют 10 кВт в час, то и котёл будет выделать 10кВт в час соответственно.

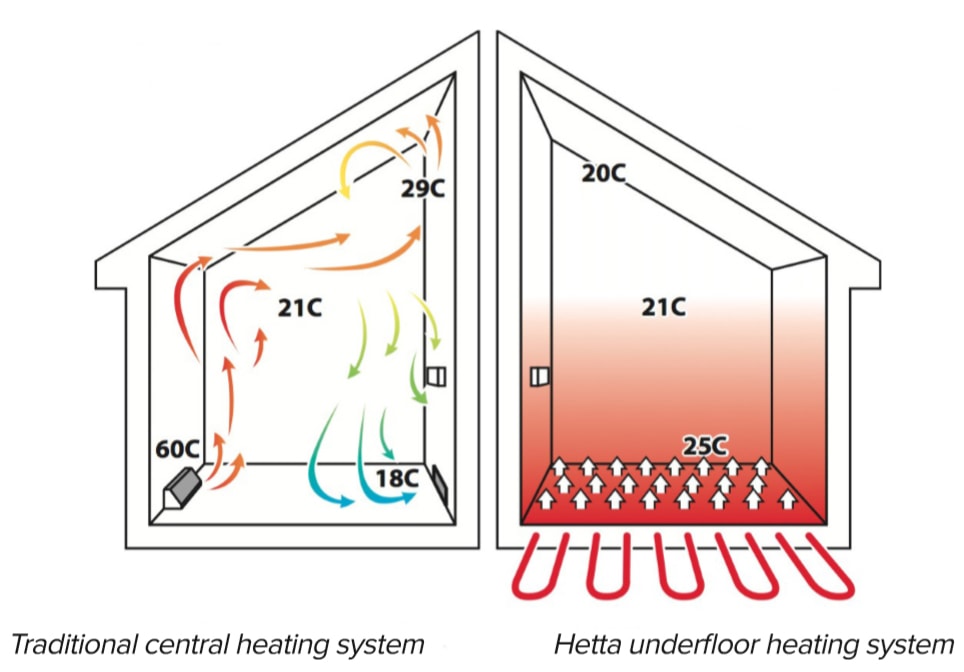

Излюбленная схема маркетологов при показе принципа работы радиаторов и теплых полов

Радиаторы и полы работают по разной схеме обогрева, но это оказывается принципиально не важным

Не важен способ передачи тепла, важно, что оба посредника в конечном счёте должны передать и передают одно и то же значение — эти 10кВт, которые выделил котёл. Тёплый пол просто преобразует энергию тёплой воды в тепло воздуха, в этом нет никакой магии

Оба прибора за час выделят одинаковое количество тепла, произведённое котлом.

Маркетологи обычно приводят следующий пример. Радиаторы сначала обогревают потолок, потом пол, ввиду чего весь эффективный тёплый воздух оказывается вверху, в то время как полы сохраняют наиболее эффективную и комфортную температуру внизу, а к потолку оказывается прохладнее. Именно поэтому радиаторы имеют меньшие размеры (по сравнению с тёплым полом) и работают на более высоких температурах, они компенсируют схему своей работы таким образом, и общая температура помещения оказывается такой же.

Важным показателем для экономии являются сопоставимые затраты в час, которые в обоих случаях будут одинаковые, потому что источник компенсации тепла один и тот же, и теплопотери дома вне зависимости от системы отопления одинаковы.

Другой пример, который любят приводить: тёплыми полами можно согреть помещение, выключить их, и ближайшие сутки будет тепло и комфортно, а радиаторы остывают за два часа, и котёл при их использовании выключить нельзя. Следует учитывать время, которое вы тратите на прогрев дома, и затраченную на это энергию. Чтобы тёплые полы прогрели дом до комфортной температуры, может потребоваться день или два, радиаторы согревают гораздо быстрее и, тем самым, тратят меньше энергии. Радиаторы оказываются менее инерционны. Но в конечном счёте, значения оказываются сопоставимо одинаковыми, а дом всё равно прогревается на одно и то же значение. Совокупная эффективность одинаковая: радиаторы тратят меньше энергии и отдают тепло небольшими порциями, тёплые полы тратят много энергии, согревают большую площадь и после могут сопоставимое время не работать, однако этот процесс через пару суток запускается заново, т.е. снова потребуется много энергии и дня два на прогрев помещения.

Для поддержания одинаковой температуры дома потребуется одинаковое количество энергии при разных временных затратах, если мы не имеем в виду сценарии использования с конденсационным газовым котлом или тепловым насосом. Поэтому не обманывайтесь и устанавливайте ту систему обогрева дома, которая именно для вас оказывается более удобной для эксплуатации.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Самодельный на ТЭНах или заводской

При желании приобретают электрический котел заводского изготовления. Однако, стоит понимать, что самодельная конструкция выйдет дешевле при одинаковом КПД, к самодельному котлу можно подключать различные вариации управления, дополнять обвязку новыми узлами. В готовом заводском изделии этой возможности не будет.

Фото 1. Электрический настенный котел одноконтурный, модель ЭВПМ-Next, , Россия.

Правильно работающий электрический котел оптимально справляется с нагревом дома, не допускает пробоев электроэнергии на батареи.

Проектирование и реализация сложных и малопонятных схем подключения проводится под надзором опытных специалистов.

Жидкость в котле не закипать, нагрев равномерный и постоянный. Предпочтение отдают низкотемпературным системам — они безопаснее и более контролируемы. Если есть скачки температуры — замените нагреватель и регулятор.

Типы котлов для водяного подогрева полов

Котлов для подогрева теплоносителя, то есть воды, существует несколько типов. Они отличаются особенностями работы, установки и эксплуатации, а также типом топлива, за счет которого функционируют.

Котлы отопительные

Таблица. Типы отопительных котлов.

Тип	Общая информация
Одноконтурный	Такие котлы нагревают только теплоноситель (в нашем случае – воду). Чтобы они могли использоваться для чего-то еще, необходимо приобрести бойлеры, теплообменники и т. д.
Двухконтурный	Котлы этого типа могут использоваться для подогрева воды и с целью отопления. Подогрев в таком агрегате возможен благодаря наличию теплообменника или бойлера уже непосредственно в самом устройстве.

Также котлы могут разделяться на две категории по месту установки. Они бывают настенные, напольные. Напольные, как правило, имеют большую мощность, чем подвесные. Но последние гораздо удобнее в плане установки и не такие затратные в обслуживании.

Установка газового котла BAXI + электрокотел Protherm

Котлы дизельные

В этом случае топливом выступает обычная солярка. Эти агрегаты производительны и очень эффективны, отличаются абсолютной автономностью, то есть не зависят от того, подключены ли они к каким-либо коммуникациям (газовым, электрическим сетям и т. д.). Они просты в монтаже, легки в эксплуатации и имеют высокие показатели КПД при небольшом расходе горючего.

Устройство дизельного котла

~~дизельные котлы отопления~~

Котлы на твердом топливе

Топливом для этих агрегатов служат дрова, топливные пеллеты. Принцип работы напоминает сжигание дров в обычной печи. Но при этом сгорание происходит при высоких температурах (от +250 градусов) и без доступа воздуха. Нагрев теплоносителя происходит за счет выделения горячего дыма во время сжигания топлива.

Твердотопливный котел для теплого пола

В жилых помещениях такие котлы применяются редко, обычная сфера их использования – производство, сельское хозяйство. Эти агрегаты в доме требуют постоянного внимания, а также подгрузки топлива, что усложняет эксплуатацию.

Схема твердотопливного котла

~~твердотопливные котлы отопления~~

Котлы газовые

Догадаться нетрудно, что этот тип котлов работает на газу. Корпус этих устройств обычно изготавливается из чугуна или стали, от чего будет зависеть срок службы и простота монтажа. Стальные котлы гораздо легче чугунных, они имеют небольшие габариты и легко ремонтируются. Однако срок эксплуатации у них ниже. Именно поэтому чугунные агрегаты стоят дороже, так как отличаются повышенными показателями надежности. Устройства могут работать как на магистральном газе, так и на сжиженном из баллонов. Довольно экономны, а для подогрева одних лишь полов можно взять маломощную установку.

Газовый котел для теплого пола

Для подключения к системе теплого пола эти котлы не рекомендованы. Причина проста – они, конечно, в состоянии поддерживать температуру воды на невысоких показателях (около +45 градусов), но ведь на самом деле рассчитаны на подогрев теплоносителя не менее +80 градусов. Из-за этого КПД котла очень сильно упадет (до 15%).

Но все же есть вариант использования газового котла для работы с системой теплого пола. Для этого придется использовать узел смесительный, оборудованный специальным распределителем и циркуляционным насосом. Однако это увеличит и затраты на приобретение оборудования и его монтаж.

Котел газовый напольный двухконтурный

~~газовые котлы отопления~~

Котлы на электричестве

Эти агрегаты, работающие на электрическом токе, могут применяться в любых сферах и лучше всего подходят для подключения к системе подогрева пола. Подключение этого котла просто, несмотря на кажущуюся сложность. Такие агрегаты позволят организовать низкотемпературный подогрев – такой, какой и нужен для теплого пола – за счет возможности регулировки температуры исходящего потока теплоносителя.

Схема электрокотла для теплого водяного пола

На фото — электрический котел отопления

~~электрические котлы отопления~~

5 Уменьшение затрат

Виды электрокотлов

Электрокотлы для теплого пола водяного различаются по нескольким параметрам:

однофазные и трехфазные. Если мощность котла более 12 кВт, ему, скорее всего, потребуется 380 вольт;
напольные и настенные. Напольные – мощные, 60 кВт и больше. Для частного дома такой обычно не нужен;
одноконтурные и двухконтурные (отопление + ГВС);
по принципу работы: тэновые, электродные, индукционные.

Наиболее распространенные и простые модели – тэновые. Тэн (трубчатый электронагреватель) – это стальная трубка, заполненная теплопроводящим диэлектриком, по центру которой проходит нихромовая нить. При подаче напряжения трубка нагревается и передает энергию теплоносителю.

Плюсы: низкая цена, простое устройство, перегоревший тэн легко заменить своими руками. Тэн надежен, сгореть он может только при работе вхолостую (при утечке теплоносителя), но за этим обязана следить группа контроля.

Минус – на трубке со временем образуется накипь.

Электродные. Обогрев происходит за счет потока ионов между электродами. Проводником является сама вода (для этого в ней должно быть достаточно электролита, т.е. солей). Такие котлы не перегорают, т.к. при утечке теплоносителя прекращают работать сами.

Минусы: нагреватель капризен к составу теплоносителя, электроды со временем растворяются. Предъявляются повышенные требования к электроизоляции теплообменника.

Индукционные. Нагревательный элемент состоит из медной индукционной катушки и стального сердечника, нагрев происходит за счет магнитного поля.

Такие модели в среднем вдвое дороже тэновых, хотя практически все российские.

Перегореть в отсутствие теплоносителя индукционный котел может точно так же, как и тэновый.

Способы подключения котла на твердом топливе к системе теплого пола

Решение основной проблемы

Основная проблема заключается в том, что большинство отопительные приборов на твердом топливе, используемых в частных домах – отсутствие той автоматики, к которой мы привыкли, эксплуатируя газовые или электрические агрегаты. В большинстве моделей остановка котла осуществляется в полуавтоматическом режиме, закрылось поддувало, котел погас. Подходит ли такой принцип работы нагревательного котла для того, что бы в доме эффективно работали теплые полы.

Теплый пол с технологической точки зрения является тем оборудованием, для которого существует принципиальное ограничение по температуре нагрева. Перегрев пола приведет к тому, что о комфорте в доме придется на время забыть. Работающий котел выдает на порядок больше тепловой энергии, чем необходимо для снабжения отопительного контура. Задача может быть частично решена за счет установки в систему смесительного клапана или электрического насоса, который обеспечит циркуляцию горячего теплоносителя по трубам. Однако в данном случае теряется главное преимущество твердотопливных аппаратов, их автономность.

Нередки ситуации зимой, когда в случае непогоды нарушается энергоснабжение жилых построек. В такой ситуации остановка циркуляционного насоса грозит перегревом не только нагревательного прибора, но и разрушением основных узлов и элементов отопительной системы. Восстановление энергоснабжения приведет к тому, что перегретый теплоноситель снова начнет поступать в отопительный контур, который не способен выдерживать такие температуры. В результате, прорыв и выход из строя всей системы отопления. Чем это чревато, можно себе представить!

Для того, что бы обезопасить себя от подобных неприятностей, лучше оборудовать автономную систему отопления дополнительными приборами для съема избыточной тепловой энергии. Загасить котел сразу не получится и снизить температуру нагрева, особенно в ночное время, сразу не удастся. За вас эту работу могут выполнить дополнительные устройства.

Способ первый. Подключение радиаторов отопления

Имея в своем распоряжении нагревательный котел для теплого пола, работающий на дровах, достаточно установить в доме дополнительные радиаторы отопления. Основная задача, которая на них возлагается, состоит в том, что бы компенсировать избыточное тепло, поступающее от работающего нагревательного прибора. Горячий теплоноситель будет свободно циркулировать по батареям, отдавая лишнюю тепловую энергию. Обычно для этой цели ставят 1-2 радиатора, в помещениях, которые периодически посещаются обитателями дома (коридор, цокольное помещение, предбанники).
