Список требований к помещению для установки газового котла

Для чего нужно остекление в котельной?

Окно в котельной отвечает за такие функции, как:

Освещение. Конструкция выполняет роль естественного освещения

Это важно при пожаре, так как в этот момент часто отключается свет и найти выход в темном помещении затруднительно

Вентиляция

Через форточку, обеспечивается приток свежего воздуха в помещение, что важно в случае утечки газа.Обязательное условие — она должна открываться наружу

Эстетическая составляющая. Глухая стена здания не всегда выглядит привлекательно, поэтому красивый и качественный стеклопакет из ПВХ или дерева дуба, сосны или лиственницы украсит помещение. Подобрать его, помимо соблюдения норм и требований, можно с учетом общего стиля архитектуры здания.

Важно! В первую очередь, окно в помещении с тепловым оборудованием и его габариты регламентируются, исходя из компенсации ударной волны при возможном взрыве газа! То есть, взрывная волна не должна находить препятствий, и конструкции должно легко «выходить», чтобы не разрушить основу дома

Порядок устройства дымохода газового котла в частном доме

В зависимости от того на каком этапе планируется установка дымохода для газового котла, система отвода может быть внутренней или наружной (выносной). В строящихся коттеджах, где предусмотрено использование газовых котлов, применяют внутренние дымоходы, размещение которых учтено проектом. В домах старой постройки при переходе на отопление посредством газового котла, дымоход выводят наружу.

Сравнить слабые и сильные стороны наружных и выносных дымоходов можно ознакомившись с таблицей:

Тип дымохода
Выносной	Внутренний
Требуется полная теплоизоляция дымоотвода	Теплоизоляция необходима только на участке, который выходит наружу
При соблюдении норм гарантирована безопасная эксплуатация	Не исключена возможность проникновения продуктов сгорания в помещение, высокая пожароопасность
Устройство дымохода выполняется из однотипных элементов и отличается простотой исполнения	Отличается сложным монтажом, так как существует необходимость в большом количестве комплектующих и составных элементов дымоотвода
Доступность в проведении любого рода ремонтных работ и технического обслуживания	Затруднительность в проведении обслуживания и ремонта дымохода

Выполнение монтажа дымохода газового котла внутреннего типа сопряжено с возведением фундамента и защитного канала из кирпича. Тогда будет обеспечена безопасность эксплуатации. Такие системы более эффективны и образование в них конденсата минимальное. В некоторых случаях дымоходы могут быть пристроены к стене дома, за которой установлен котел.

Устройство выносного дымохода требует качественного крепления и обязательного максимального утепления, так как конденсат в таких сооружениях образуется в большем количестве.

Основные этапы установки дымохода для газового котла внутреннего исполнения:

• разметка мест под устройство отверстий в перекрытии и кровле дома;
• устройство проема под дымоход;
• соединение патрубка котла с газоходом;
• установка ревизии, тройника;

Основные виды сборки двустенных вертикальных дымоходов. Их устройство: 1 — оголовок; 2 — сэндвич-труба; 3 — проход кровли стальной; 4 — декоративный потолочно-проходной узел; 5 — старт-сэндвич; 6 — труба модульная; 7 — шибер поворотный; 8 — котел с вертикальным дымоходом; 9 — адаптер; 10 — тройник 90 градусов модульный; 11 — монтажная площадка; 12 — опора напольная под монтажную площадку; 13 — шибер-задвижка; 14 — отвод 90 градусов модульный; 15 — проход стеновой; 16 — кронштейн стеновой; 17 — сэндвич-тройник 90 градусов; 18 — заглушка с конденсатоотводом; 19 — опора стеновая под монтажную площадку; 20 — проход кровельный Мастер Flash; 21 — кронштейн телескопический; 22 — отвод 135 градусов модульный; 23 — труба 0,25 м (1,0 мм); 24 — короб из минерита (базальтовый картон 10 мм); 25 — фланец

• наращивание трубы дымохода;
• усиление стыков хомутами;
• крепление конструкции кронштейнами;
• теплоизоляция наружной части.

Проверка тяги в дымоходе после монтажа

Корректная и эффективная работа котла может протекать только при наличии хорошей тяги, которая создается профессионально выполненным газоходом.

Почти все современные модификации котлов оснащаются автоматической системой защиты, отключающей котел при низкой тяге в топке. Перед розжигом котла пользователь должен самостоятельно проверять наличие тяги, то можно выполнить следующими вариантами:

1. С применением анемометра — специальный измерительный прибор для измерения тяги в топке котла. Достаточный уровень тяги для безопасной работы котлоагрегата — от 2 до 30 Па.
2. С использованием спички или открытого пламени свечи. Ее подносят в окошко топочной камеры, пламя от свечи должно втягиваться в топку.
3. Кроме того в процессе обслуживания котла потребуется проводить проверку работоспособности датчика тяги. Для этого помещают рядом с датчиком небольшое зеркало. При нормально работающем устройстве поверхность зеркала не должна запотевать при включенном котле или колонке.

Что собой представляют настенные двухконтурные газовые котлы

Современные навесные двухконтурные котлы имеют отличный дизайн, минимум коммуникаций вокруг себя и работают практически бесшумно, поэтому могут быть установлены в любом соответствующем требованиям помещении

Газовые двухконтурные котлы при тех же габаритах и отопительных технических характеристиках объединяют в себе функционал сразу двух приборов — самого котла и проточного (реже — накопительного) водонагревателя. Теплоноситель из контура отопления в двухконтурных моделях не смешивается с санитарной водой контура горячего водоснабжения (ГВС).

Еще одним важным моментом является количество человек, проживающих в доме, а вернее количество точек одновременного потребления горячей воды. Большинство двухконтурных моделей работает по принципу приоритета ГВС, т.е. когда открывается точка потребления, подогрев отопительного контура. Реже, обычно в более дорогих моделях, где распределение производительности реализовано с помощью трехходового клапана, подогрев отопительного контура не прекращается полностью, но производительность все равно снижается.

На практике это означает, что если пользоваться одновременно несколькими точками потребления горячей воды, производительности контура ГВС может быть недостаточно, не говоря уже о контуре отопления. Поэтому общее количество комнат с наличием точек потребления горячей воды (санузел, гостевой санузел, кухня и т.д.) не должно превышать трёх.

Устройство и принцип работы

Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС)

Двухконтурные настенные котлы отличаются от одноконтурных лишь наличием дополнительного теплообменника и органами распределения производительности между контурами. Техническое устройство может варьироваться от модели к модели, но стандартная конструкция проста и понятна: горелка, на которую подается газ и ее запальники — первичный теплообменник, внутри которого находится теплоноситель контура отопления и вторичный теплообменник, внутри которого циркулирует санитараня вода контура ГВС — система отвода продуктов сгорания в дымоход.

Все известные и распространенные модели уже с завода оснащаются всеми необходимыми для системы отопления элементами и узлами: расширительным баком, циркуляционным насосом, автоматическим воздухоотводчиком, предохранительным клапаном, манометром, набором датчиков и т.д. Это значит, что для стандартной схемы отопления достаточно всего лишь подвести к котлу подающие и обратную линии, а также источник воды для контура ГВС (напр. водопровод).

Для наглядного понимания принципа работы двухконтурных моделей, рассмотрим функционал каждого контура отдельно:

• отопительный — базовый контур, в котором непрерывно циркулирует теплоноситель, нагреваясь в теплообменнике и отдавая тепло через радиаторы в отапливаемых помещениях;
• водонагревательный — задействуется только при открытии точки потребления горячей воды, перенаправляет весь или определенную часть теплоносителя отопительного контура на подогрев воды.

После закрытия крана потребления, котел обратно переключается на контур отопления и подогревает его, если теплоноситель успел остыть, или же переходит в режим ожидания (фоновый обогрев), если с температурой все в порядке.

Для традиционных двухконтурных котлов всегда характерна задержка в подаче уже подогретой воды (от 5 до 15 секунд), но существуют модели без такой задержки, со встроенным бойлером, работающие по принципу накопительного нагревателя, о которых мы еще расскажем при описании критериев выбора. В любом случае также присутствует не зависящая от котла задержка в подаче горячей воды, связанная с длиной трубопровода между котлом и точкой потребления, в котором находится остывшая вода.

Устройство на примере известного двухконтурного BAXI ECO-4s 24F: компактная классическая компоновка, оптимальные материалы, все модули для удобства вынесены вниз

Преимущества и недостатки

Каждый вид индивидуальных отопительных конструкций имеет плюсы и минусы. Общие преимущества:

• доступная цена;
• скорость заказа и установки;
• дополнительное утепление кровли и защита от протекания;
• снижение риска потери тепла, что наблюдается при подключении к центральному отоплению;
• малый риск аварий и нарушений в работе;
• небольшие затраты на обустройство полностью автономного оборудования;
• самостоятельное регулирование температурного режима (позволяет регулировать мощность);
• одинаково эффективный обогрев квартир на всех этажах дома;
• простота работ по установке и демонтажу;
• перенос системы в другое место для другого МКД.

Регулирование мощности крышных котельных, самостоятельное установление сроков включения/отключения оборудования при смене сезонов, несоблюдение государственных нормативов при обогреве – важные преимущества системы.

• проведение предварительной технической экспертизы, что связано с дополнительными денежными тратами;
• не всегда конструкция дома позволяет установить сооружение такого веса (выход из ситуации – укрепление несущих стен);
• при использовании одного или нескольких модулей следует установить автоматическое крышное оборудование (правило СНиП для достижения высокой экономности и безопасности оборудования);
• применение дополнительных мер пожарной безопасности.

Конструктивные особенности

Бездымоходные газовые котлы напольные в первую очередь подразделяются на:

1. Одноконтурные (выполняют только отопительную функцию);
2. Двухконтурные (способны одновременно обогревать помещения дома и подключаться к водонагревательным системам самого дома). Это позволяет также всегда иметь горячую воду для бытовых целей.

Большая часть устройств выпускается в нейтральном белом оттенке

Миниатюрная модель, идущая в комплекте с коаксиальным дымоходом

Напольная конструкция с небольшим циферблатом

Котёл газовый бездымоходный напольный работает посредством подсоединённого к нему коаксиального дымохода, который в свою очередь состоит из двух труб (соосных), которые имеют различный диаметр и сечение, что позволяет одной из них вставляться в другую. Такое строение даёт потокам воздуха после прогрева немного остудиться (за счёт обратно поступающего холодного воздуха с улицы). К преимуществам таких систем относится экономичность, при высокой эффективности и экологичности. Внешняя труба необходима для того чтобы воздух с улицы поступал и подавался в устройство топки, внутренний элемент напротив, служит средством вывода продуктов горения и газов на улицу.

Основы выполнения монтажных работ

Напольный бездымоходный газовый котёл относится к категории универсальных устройств и может с одинаковым успехом устанавливаться как в небольшом частном доме, так и в квартире или производственном помещении.

Основные правила установки и проведения монтажа:

Основные требования	Детальное описание
Правила установки	Если сборку самого котельного оборудования вполне возможно выполнить своими руками, подключением занимается только мастер, работающий в газовой службе. Установка оборудования производится на специальный пьедестал, а напольная поверхность изолируется огнеупорными материалами. Если оборудование имеет электронные платы, его необходимо дополнительно подключить к электрической сети.
Требования к горизонтальным участкам	Любая инструкция составленная профессионалом свидетельствует о том, что коаксиальный дымоход должен выводиться через настенное перекрытие исключительно в горизонтальном положении. Однако данный горизонтальный участок не должен иметь длину более одного метра. В исключительных случаях такой горизонтальный участок можно заменить вертикальным. Однако его суммарная протяжённость не должна быть более трёх метров.
Расстояния и безопасность	Расстояние от земли до вытяжки не должно быть меньше двух метров. Постарайтесь установить дымоход как можно дальше от окон и дверей. Минимальное расстояние в данном случае составляет 500 сантиметров. Выходное отверстие не в коем случае не должно располагаться около оконных проёмов и дверей, так как в этом случае газ и другие опасные для здоровья и жизни продукты горения могут проникнуть в помещение! Подробней ознакомиться с данным этапом и правилами вы можете также просмотрев видео в этой статье.
Выбор наклона и диаметра	Для того чтобы в процессе работы отопительного оборудования на внутренней поверхности дымохода не накапливалось большое количество конденсата, размещайте трубы под небольшим наклоном равным 2-6 градусов. Диаметр патрубка должен совпадать с сечением самой трубы, а все места прохождения системы через перегородки и перекрытия утепляются негорючими материалами.

Наглядные фото каждого описанного в таблице этапа вы также можете просмотреть в нашей галерее.

Дымоход состоит из двух труб с разным диаметром

Основные составляющие устройства, с отображением циркуляции воздушных потоков

Как утеплить коаксиальный дымоход

С проблемой утепления таких дымоходов иногда сталкиваться приходится. Простое утепление не всегда помогает. Поэтому практически обычное утепление коаксиальных дымоходов не применяют. Едва ли не единственный выход — уменьшение размеров дымохода. Оголовок замерзает по причине попадания конденсата в воздухозаборную трубу (он попадает туда из второй трубы с продуктами горения), так что нужно попросту укоротить трубу внутри относительно внешней. Оптимальным будет вариант установить две раздельные трубы, утепление их будет иметь значительно больше эффект, чем утепление собственно коаксиального дымохода.

Бездымоходный газовый котёл – это выгодное решение не только для домов и дач, но и для классических квартир, расположенных на любом также. Такие двухконтурные газовые котлы без дымохода, позволяют выполнить эффективный обогрев дома и при этом не тратить много денег, а также использовать такой прибор, без извещения газовых и прочих коммунальных служб, подготовки документов, получения разрешений.

Бездымоходный газовый котёл – это функциональный отопительный агрегат, который помимо своей классической обогревательной функции, способен подключаться к различным системам дома и тем самым обеспечивать ещё большую эффективность и продуктивность, открывать перед людьми новые возможности.

Особенности конструкции, работы и установки напольных бездымоходных газовых котлов

Если нельзя установить классический вертикальный дымоход для отопления применяются бездымоходные газовые котлы. Для такого отопительного оборудования не оборудуют вентилируемое отдельное помещение для естественной тяги.

Несмотря на название «бездымоходные», дымоход в таких котлах есть. В его роли выступает компактная коаксиальная труба, обеспечивающая тягу и выведение дымовых масс из камеры сгорания.

Наружный вывод коаксиального дымоотвода

Конструкция и принцип работы бездымоходного котельного оборудования.

Бездымоходные, как и классические газовые котлы, работают в режиме отопления – одноконтурные, и еще как водонагреватели (ГВС) – двухконтурные.

Отличительная особенность конструкции – закрытая камера сгорания. Горелка, посредством которой газ нагревает воду в системе, расположена в герметичной камере. Таким образом угарный газ, сажа и дым от сгорания топлива не проникают в помещение, а эффективность работы котла повышается.

Насыщенный кислородом воздух для сгорания поступает в закрытую камеру по внешнему блоку дымохода. Нагретый горелочным элементом воздух обогревает медный контур, по которому протекает теплоноситель. Затем «отработанный» воздух вместе с продуктами сгорания топлива выходит по внутреннему блоку коаксиальной трубы.

Схема работы напольного коаксиального котла

Коаксиальный дымоотвод прост в исполнении. Это две соосные трубы разных диаметров, скрепленные между собой. Таким образом нагретые газовые отходы остужаются поступающим в камеру воздухом, делая котел пожаробезопасным и экологическим для жильцов дома. Остужая продукты горения, воздух в топочную камеру поступает уже нагретым, что экономит энергоресурс.

Газовые котлы большой мощности для предотвращения недостаточности тяги оборудуются дефлекторами, которые увеличивают поток воздуха в полтора раза. При вероятности задувания ветра на выход трубы устанавливается специальный блок ветрозащиты.

Особенности монтажа газовых котлов с коаксиальным дымоходом.

Напольные бездымоходные котлы для автономных систем отопления устанавливаются в малогабаритных строениях и в много квартирных домах или производственных помещениях.

Бездымоходные газовые котлы устанавливаются на специальную подставку. Если котел управляется электронной платой, то подключается к электричеству по правилам установки электро-газового оборудования специалистами.

Включаются в систему отопления и газовой магистрали так же, как и дымоходные газовые котлы. Отличие – монтаж коаксиального дымоотвода.

Схема установки горизонтального коаксиального дымохода

Требования монтажа коаксиальной трубы как дымоотвода:

1. Вывод дымохода на улицу проходит через стену горизонтально. Длина этого отрезка трубы составляет не более 1 метра.
2. Дымоотвод горизонтальный, но при невозможности горизонтального вывода применяется вертикальный дымоход. Длина вертикальной части такого дымохода около 3 метров.
3. Наружная часть трубы располагается не ниже, чем на 2 метра от земли.
4. Расстояние от трубы до оконных или дверных проемов составляет не менее полуметра.
5. Нельзя размещать выход трубы под окном.
6. Для предотвращения скопления конденсационной жидкости, ее устанавливают под углом 3-5 градусов.
7. Соблюдают диаметры трубок коаксиального дымохода и их соотношение для пожарной безопасности.
8. Просверленный в стене проем для трубы обкладывают утеплителем из невоспламеняющегося материала.

Соблюдение этих требований сделает работу котла безопасной и эффективной.

Бездымоходные котлы – их плюсы и минусы эксплуатации.

Преимущество напольных отопителей, оборудованных коаксиальной трубой, – установка в жилой комнате. Чтобы вписать котлы в интерьер, подбирается отделка стен и мест стыка дымоотвода со стеной.

Более подробно о коаксиальных дымоходах и использования их для газовых котлов можно узнать из видео, представленном ниже.

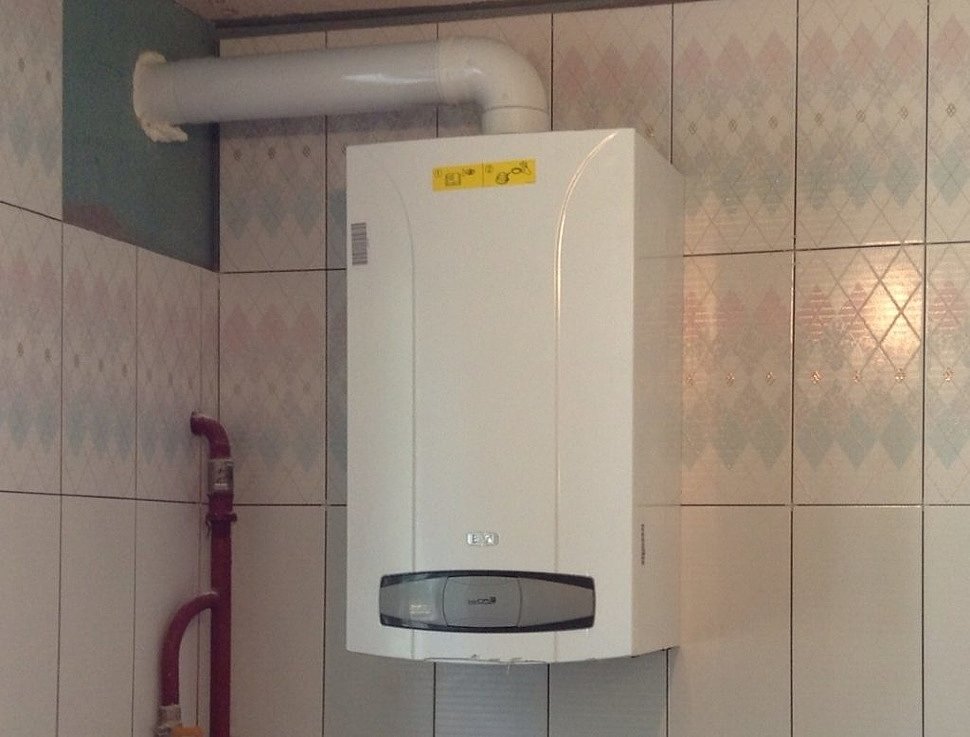

Коаксиальный котел в интерьере квартиры

Помимо этого, другие плюсы:

• простота и низкая стоимость монтажа;
• нет потребности установки приточно-вытяжной вентиляции;
• высокая мощность агрегатов такой конструкции, что отапливают большие площади;
• некоторые газовые модели оснащены конвекционными отверстиями, что дает возможность обогревать комнату без радиатора;
• долгий срок службы.

Недостатки коаксиальных котлов состоят в системе выведения дыма. Протяженность трубы для отвода дыма не больше, чем 5 метров. Во время морозов бездымоходные котлы работают на большой мощности, из-за чего в коаксиальной трубе образуется больше конденсата, который замерзает и блокирует подачу воздуха и выведение дыма. Задувание дымоотвода происходит, если он не оборудован ветрозащитой.

Особенности разных схем обвязки

Теплоноситель перемещается по трубопроводу за счет уклона системы или принудительно прокачивается циркуляционным насосом. В зависимости от этого подбирают схему обвязки котла.

Способ 1: обвязка в гравитационных системах

Обвязка котла в гравитационной отопительной системе проста, и ее может смонтировать любой человек, умеющий обращаться с инструментами. Теплоноситель перемещается в соответствии с физическими законами.

Для этого не требуется никаких приборов. Работа системы не зависит от электричества, поэтому внезапное отключение не скажется на качестве обогрева.

Обвязка котла обойдется в минимальные деньги, т.к. не приходится докупать дополнительные приборы, платить бригаде мастеров за монтаж. Эксплуатация такой системы тоже дешева, а поломки можно исправить самостоятельно.

Обвязку котла в системе гравитационного отопления можно смонтировать своими руками, но не всегда удается сделать это безупречно. Если допущены ошибки при расчете диаметра и отопление плохо работает, ситуацию можно исправить, установив насос

Единственный минус: такую схему можно использовать лишь для дома небольшой площади. Кроме того, придется тщательно рассчитать диаметр труб и неоднократно перепроверить данные, иначе нельзя гарантировать нормальный обогрев дома. Трубопровод большого диаметра портит интерьер, и его проблематично замаскировать.

Способ 2: обвязка котла с циркуляционным насосом

Системы с насосным оборудованием проще в управлении, чем гравитационные. При устройстве принудительного отопления обвязка котла сложнее и дороже, зато результат – комфортная температура во всех комнатах.

Это отопление энергозависимо, поэтому желательно перестраховаться и смонтировать его так, чтобы при отключении электроэнергии можно было переключить систему в режим гравитационной циркуляции теплоносителя.

Невозможно организовать принудительную циркуляцию, если дом не подключен к энергосети, однако такое случается нечасто. Для большого здания это наилучшая схема отопления, хотя устройство обвязки котла требует немалых усилий

Схема обвязки котла усложнена дополнительными приборами, которым в процессе эксплуатации потребуется регулярное обслуживание. Не имея опыта, затруднительно справиться самому, поэтому придется нанимать мастеров и оплачивать их работу.

Гидровыравниватели подключают к отоплению домов, в которых проживает множество людей. Приборы нужны там, где предусмотрены несколько контуров и установлены мощные котлы (больше 50 кВт)

Чтобы минимизировать количество дополнительных устройств, можно реализовать схему с первично-вторичными кольцами с циркуляционными насосами в каждом из них. Если мощность котла составляет меньше 50 кВт, то в схему следует включить коллекторы, иначе батареи будут неравномерно прогреваться.

Комбинированные системы экономичны и эффективны. Теплый пол работает за счет нагретой воды, поступающей от контура радиаторов. Это позволяет целесообразно расходовать энергоресурсы и жить с максимальным комфортом

Лучшая обвязка котла для обогрева небольшого дома – простейшая. Не нужно устанавливать лишних приборов, ведь чем проще конструкция, тем надежнее. Однако для просторного здания с несколькими контурами отопления стоит выбрать схему с принудительным перемещением теплоносителя и коллектором-гребенкой.

Двухконтурный прибор

Котёл двухконтурный представляет собой устройство, в котором нагревается вода как для бытовых нужд, например стирки, так и для отопления помещений.

В качестве материала для теплообменника используются:

• Сталь.
• Чугун.
• Медь.

Стальные теплообменники используются в мощных двухконтурных котлах. Достоинством стали является её стойкость к высоким температурам, недостатком – ограниченность срока эксплуатации.

Для менее мощных двухконтурных котлов используют теплообменники из чугуна. Недостатком таких теплообменников является низкая теплопроводность, достоинством – высокая стойкость к коррозии.

Наиболее популярным вариантом являются теплообменники, изготовленные из меди. К двухконтурным приборам с такими теплообменниками предъявляется требование – немного снизить температуру горения. Однако у меди есть два существенных достоинства: высокая стойкость к коррозии и весьма высокие показатели теплопроводности.

По используемому топливу различают двухконтурный котёл:

• Твердотопливный;
• Жидкотопливный;
• Газовый.

Первая разновидность котлов обычно используется в сельской местности, где есть возможность заготовки дров или угля. Топливо подаётся в топку агрегата вручную, а процесс горения можно автоматизировать путём регулирования притока воздуха.

Там, где дома удалены от газовых магистралей и необходима автоматизация работы отопительной системы, используется котёл, работающий на дизельном топливе. Этот тип горючего отличается меньшей огнеопасностью, нежели сжиженный газ.

Наиболее распространены котлы двухконтурные газовые. Они работают на весьма дешёвом топливе, их можно регулировать в полностью автоматическом режиме.

Какие технические условия должны быть соблюдены

Чтобы монтаж отопительного оборудования в цокольном или подвальном помещении оставался законным, необходимо соблюдать некоторые технические условия. Подробнее о них ниже:

• количество котлов, которые будут отвечать за обогрев дома в целом, не должно превышать четыре единицы;
• суммарная мощь приборов, которые составляют единую систему отопления, не должна превышать отметку в 200 кВт;
• на руках у хозяина имеется разрешение на монтаж котла, работающего исключительно на природном газе.

Даже если все перечисленные требования фактически соблюдены, приступать к установке источника отопления еще рано. Необходимо заказать в соответствующих органах проект будущей котельной. Этот документ должен быть подписан и официально утвержден предприятием, имеющим лицензию.

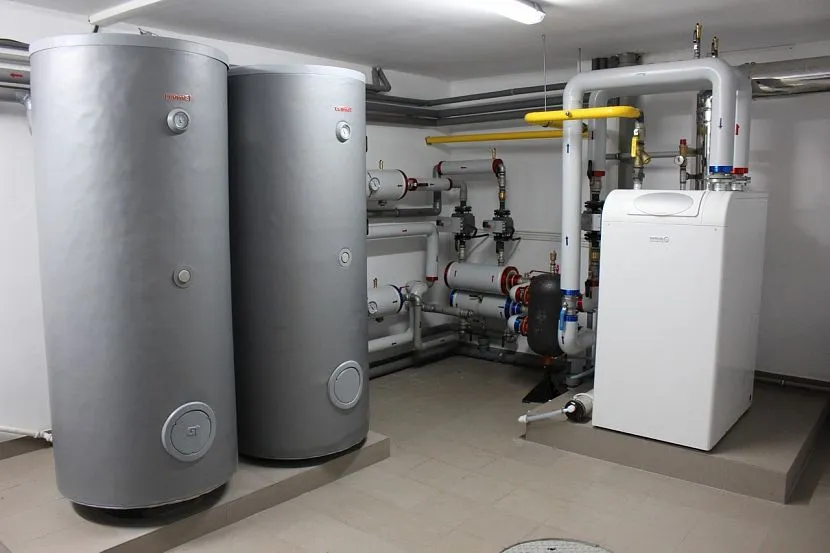

Крупногабаритная газовая установка в подвале домаИсточник bk.biz.pl

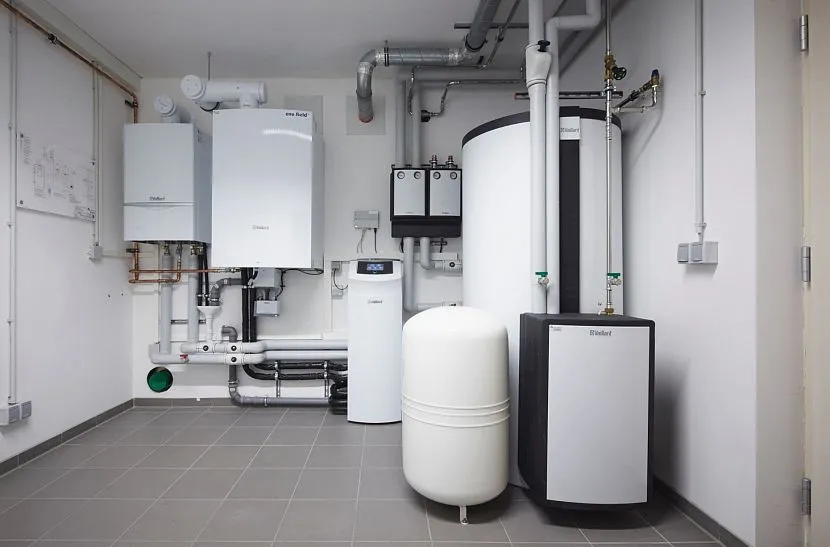

Вариант размещения оборудования в котельной частного дома с газовым отоплениемИсточник vodakanazer.ru
