Радиаторы отопления стальные. особенности устройства и применения

Конструктивные особенности

Когда вы выбираете радиаторы, следует учесть несколько важных моментов. Если вы выберете секции батарей отопления, то при необходимости можно будет увеличить площадь нагревания. Если же конструкция батареи отопления будет панельной, или это будет конвектор, то конструктивно вы ее уже не измените. Когда только производятся расчеты, очень тяжело учесть все нюансы, которые будут влиять на количество необходимого тепла для каждого отдельного помещения. И если устройство батареи отопления будет секционным, то это даст возможность уменьшать и увеличивать количество секций, заменять те элементы, которые вышли из строя.

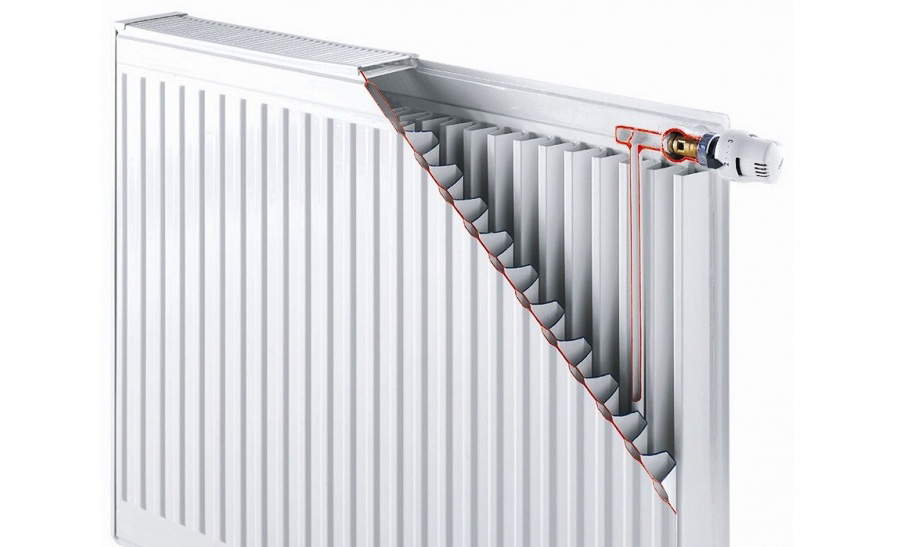

Панельный радиатор отопления

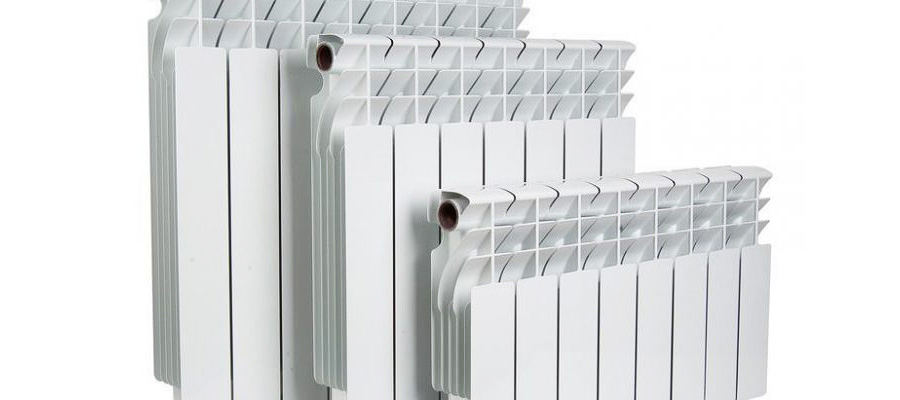

Секционный радиатор отопления

Схема радиатора отопления также характеризуется важным аспектом – межосевым расстоянием, которое отображает по вертикали величину отрезка между центрами подводящей и отводящей трубы. Особенно этот момент стоит учитывать тогда, когда заменяется уже существующий радиатор или проложенная трубная разводка. Если вы купите радиатор с другим межосевым расстоянием, то вам придется или менять его, или менять размещение труб.

Ведь качество теплоносителя обычно оставляет желать лучшего: в воде есть песок, окалина и ржавчина. Все эти неприятные моменты при оседании сначала вызывают неэффективность работы системы отопления, а затем даже могут повлечь за собой ее полную поломку.

Правильный выбор радиаторов отопления – это важнейший нюанс. Подходящий радиатор отопления в разрезе – залог хорошей работы отопительной системы.

Назначение системы отопления

Именно отопительные приборы компенсируют теплопотери, которые являются обязательными в любом помещении, поскольку тепло уходит через окна, двери и даже элементы коммуникаций.

Особенно нужно уделить внимание тому, какие существуют схемы подключения радиаторов отопления, и выбрать оптимальный вариант. Желательно делать выбор еще на этапе строительства дома или квартиры, однако часто приходится изменять некачественную систему, поэтому можно заниматься работами в уже готовом частном доме или квартире

Но в этом случае монтаж будет более сложным и специфическим.

Наиболее оптимальным считается подключение радиаторов отопления к центральной системе отопления, поскольку в этом случае получается эффективная и надежная система, обеспечивающая равномерный и постоянный обогрев в зимнее время. Однако многие частные дома располагаются на определенном отдалении от города, поэтому воспользоваться подключением к централизованному отоплению не всегда возможно.

https://youtube.com/watch?v=olrD9qxCAhM

приходится создавать собственные автономные системы в частном доме. которые:

  • должны обладать высоким КПД;
  • при желании сделать все своими силами, можно просмотреть обучающее видео, чтобы не допустить ошибок;
  • должны быть правильно сформированы и отрегулированы многочисленные узлы;
  • монтаж необходимо выполнять в соответствии со всеми требованиями и условиями;
  • должна быть предусмотрена надежная и правильная обвязка системы.

Какие факторы оказывают влияние на эффективность отопительной системы?

Чтобы обеспечить равномерный и качественный обогрев помещений в доме, важно знать, какие элементы влияют на нее. К ним можно отнести:

  • правильная разводка сети, которая оказывает влияние на эффективность прогрева и на то, насколько равномерно будут нагреваться помещения, причем от этого зависит и стоимость отопления;
  • грамотно подобранное оборудование для системы, для чего нужно производить определенные расчеты, которые позволят определить, каким КПД, мощностью и другими параметрами должны обладать основные элементы, причем от этого зависит даже потребление топлива;
  • правильный монтаж основных узлов и элементов системы отопления, к которым относятся трубопровод, радиаторы, арматура и даже котел с насосом, поскольку если неправильно будут произведены какие-либо действия, то отопление будет либо вовсе не работать, либо некачественно функционировать, поэтому желательно заранее просмотреть обучающее видео.

нужно сконцентрироваться на расчетах и выборе схемы подключения радиаторов отопления.

2 Конструкционные особенности

На этапе проведения расчетов не совсем просто оценить все нюансы, которые имеют прямое воздействие на объемы требуемого тепла для каждой части комнаты. И если устройство батареи отопления секционное, это позволит менять интенсивность прогрева путем уменьшения или увеличения количества секций.

В конструкции отопительного радиатора предусмотрено межосевое расстояние, указывающие на величину отрезка между центрами труб

Важно обращать внимание на такую характеристику еще на этапе выбора оборудования или при замене проложенной трубной разводки. Если новый радиатор отопления обладает другим показателем межосевого расстояния, придется менять его, т. к

он не соответствует трубной разводке

к. он не соответствует трубной разводке.

При покупке радиатора также важно обращать внимание на диаметр труб. Если он слишком маленький, отопительные приборы засорятся всевозможным мусором, который содержится в теплоносителе

Не секрет, что даже в очищенной воде могут иметься различные примеси, включая песок, ржавчину и окалину. Со временем такие вещества начинают оседать на стенах труб, снижая эффективность работы системы или полностью выводя ее из строя.

Типы радиаторов из стали, исходя из их конструкционных особенностей

Стальные батареи отопления могут быть двух типов:

  • Трубчатые радиаторы;
  • Панельные радиаторы.

Изготавливаются панельные радиаторы по следующей схеме: панель таких приборов сварена из двух пластин, между этими пластинами происходит циркуляция теплоносителя. Обычно пластины имеют в толщину от 1,2 до 1,5 мм. Для соединения данных пластин используется точечная сварка.

Какие стальные радиаторы отопления лучше: установка и сборка Стальные панельные радиаторы

Среди преимуществ панельных стальных радиаторов можно выделить возможность выбора прибора с наиболее подходящими для вас размерами.

Панельные радиаторы, в свою очередь, могут различаться по способу подключения к отопительной системе. Существует три способа подключения стальных панельных отопительных приборов:

  • Боковое подключение;
  • Нижнее подключение;
  • Универсальное подключение.

Варианты подключения отопительных приборов

В случае нижнего подключения отопительный прибор должен быть оснащен термостатическим вентилем встроенного типа. На этот вентиль можно будет монтировать терморегулятор. Благодаря такому прибору, как терморегулятор, можно поддерживать наиболее удобную для вас температуру.

Более дешевыми считаются металлические батареи отопления с боковым типом подключения. В данном случае можно использовать и естественную циркуляцию теплоносителя в системе отопления. К тому же, такое подключение не такое заметное, как нижнее.

Радиаторы, изготовленные из нескольких панелей, обладают более высокой теплоотдачей. Данная конструкция позволяет передавать тепло только к плоскостям внешнего типа, поэтому к их внутренним поверхностям прибора можно приварить пластины П-образной формы. Благодаря этому можно увеличить поверхность, которая будет отдавать тепло.

Трехпанельные стальные радиаторы

Однако у трехпанельных радиаторов есть и некоторые минусы. В первую очередь, это касается их веса. По весовой категории подобные устройства могут догнать чугунные батареи, которые довольно тяжелые. Кроме того, для такого прибора потребуется больший объем воды, поэтому эффективность терморегулирования значительно снизится. По толщине такие радиаторы обходят даже чугунные приборы, так как в толщину они могут иметь до 160 мм. Еще одним минусом можно назвать тот факт, что внутреннюю область панельного радиатора немного сложнее очистить от грязи.

Панельные радиаторы отопления

Трубчатые радиаторы больше всего подходят для строений административного типа или домов с одним или несколькими этажами. Трубчатые радиаторы способны выдержать рабочее давление не более, чем в 8-10 атмосфер. Толщина их стенок варьируется от 1,3 до 1,5мм. В высоту такие устройства могут достигать 300 см. Трубчатые стальные радиаторы, в свою очередь, могут быть таких типов, как секционные или несекционные.

Трубчатые стальные радиаторы отопления

Конструкция и принцип работы

Принцип работы радиатора заключается в том, что нагретый энергоноситель передвигается по системе труб и заходит в батареи, передает тепло, затем по обратной ветке движется к отопительному источнику. Радиатор нагревает воздух в помещении способом излучения и конвекции. У разных типов устройств соотношение теплового излучения и конвекции отличается.

Стальные и чугунные радиаторы нагревают комнату излучением, а пластинчатые и панельные нагреватели передают энергию методом конвекции за счет большой суммарной площади ребер и полос. Теплый поток стремится вверх, взамен подтягивается холодный воздух, который нагревается.

Способы монтажа отопительного оборудования

Присоединение всех элементов отопительной конструкции может осуществляться по-разному. По способу монтажа к магистрали радиаторные системы отопления могут быть:

Вертикальная система имеет подключение снизу вверх. К одному стояку проводятся элементы отопления всех этажей в здании. Такой способ эффективен, но дорог.

Горизонтальная система применяется в зданиях, имеющих один этаж. Помещение обычно имеет большую площадь, поэтому конструкция отопления должна быть сложной. Подключение радиаторов происходит по горизонтальной траектории. Разводку стояков помещают в коридоре или подъезде.

Принцип работы

Принцип работы радиаторов для отопления довольно прост. При нагревании, как всем известно, с уроков физики 5 класса более нагретая жидкость находиться вверху, а более холодная внизу. Также точно и с ним вода, нагреваясь до определенной температуры попадает в верхнюю часть котла, далее попадает в трубу и начинает отдавать тепло вашей квартире. После этого она по тому же закону физики, остывая, опускается в трубу отвода, откуда возвращается в котел отопления. Так и происходит циркуляция в радиаторах.

Конвекционный способ ускорено согревает пространство комнаты, при нем тепло передается через поверхность батареи. А излучение отличается тем, что тепло исходит от нагретого источника с повышенной теплоемкостью и высокой температурой нагрева. Устройство системы отопления может быть и смежным в этом случае, она будет называться радиаторной-конвекционной.

Движение воздуха при конвекционном отоплении

При осмотре устройства радиатора отопления стоит отметить, что для ускоренного прогрева квартиры подходит конвекционная система, но она имеет один недостаток. При прохождении конвекций в воздух попадает много пыли что естественно сказывается на здоровье окружающих не с лучшей стороны.

Несмотря на теплоту батареи, она будет отдавать излучением только 60 % тепла, остаточное тепло будет передаваться конвективным способом.

Из-за этого хорошо прогреваются объекты, находящиеся в помещении. Сам принцип обогрева близок к процессу работы системы «теплый пол».

Монтаж радиаторов отопления

Для подключения непосредственно радиатора отопления своими руками в 99 процентах я рекомендую использовать именно радиаторные термостатические клапаны с термоголовкой на подачу и отсечные радиаторные клапаны на обратку. Такие клапаны бывают размером на ½ дюйма, так и на ¾ дюйма. Так же они бывают прямые или угловые.

 Выбор трубы для монтажа радиаторов

Теперь определяемся с тем, какими трубами будем осуществлять монтаж радиаторов отопления своими руками. Опять же, сейчас говорим о системе с максимальной рабочей температурой теплоносителя в 90 градусов по Цельсию. Для такой системы подойдут трубы металлические, металлопластиковые, медные, из нержавейки,  полипропилена и так далее. Зачастую приходиться монтировать именно из полипропилена. Дешево и сердито. Не забываем про теплоизоляцию труб.

Определяем место магистралей

Теперь определяем, как пойдут магистрали радиаторного отопления. Обычно я рекомендую прятать трубы под черновую или чистовую стяжку. Отсюда следует категорический запрет на заливание  каких-либо стяжек до того, пока не будут смонтированы все инженерные системы.

Установку радиаторов отопления своими руками начинаем с их подготовки. Подматываем и накручиваем на него клапаны. Прикручиваем заглушки и кран Маевского.Определяем место монтажа радиатора.

Если в комнате несколько радиаторов, то необходимо отстрелять горизонтальную линию лазерным уровнем, чтобы все радиаторы висели ровно. Если комнаты разные, то можете исходить от высоты подоконника по отношению к полу.

Делаем разметку для монтажа креплений радиаторов отопления. Монтируем крепления. Вешаем радиаторы. Теперь, отмечаем вертикальные штробы для подключения труб подачи и обратки радиатора. Для этого берем простой уровень. Прикладываем его к стене центром по оси клапана радиаторного и с двух сторон уровня рисуем карандашом. Снимаем радиаторы, делаем штробы и вновь вешаем  радиаторы.

С чего начинать монтаж радиаторов?

Начинаем монтаж радиаторов отопления своими руками именно с магистрали, например, от котла. Для этого трубы можно положить на грунт, или прикрепить их к фундаменту. Для этого можно по фундаменту так же нарисовать горизонтальную линию и просверлить отверстия для крепления труб. Для крепления труб мы с коллегами используем крепежную перфорированную ленту из металла. Я сразу отрезаю полоски ленты необходимой длинны и креплю их под низ труб.

Далее беру трубы и веду к первому радиатору. Для того чтобы трубы шли ровно я использую брус или кирпич. В зависимости, на какой высоте идут трубы. Сразу закрепляю их при прохождении очередного крепления. Это позволяет работать именно самостоятельно, без сторонней помощи.

После выводим стояки для подключения радиаторов. Обязательно монтируем на них заглушку, чтобы в них не попал мусор. Или кто-нибудь чего-нибудь в них не засунул. Потом не докажете, что в трубах ничего нет. Сейчас дело не в том, что вокруг ходят одни варвары, а дело в том, что предохраняться надо по полной.

После вывода всех стояков отопления подключаем к ним радиаторы. УПосле подключения всех радиаторов замазываем стояки у клапана гипсом или алебастром. Даем гипсу схватиться и опрессовываем систему воздухом.

Если все герметично, то можете запускать отделку стен и заливку стяжки. На этом монтаж радиаторов отопления своими руками закончен.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.


Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.


Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.


Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

Варианты подсоединения отопительных систем

Кроме выбора самого радиатора, при установке вам также будет необходимо решить, каким образом подключить его к централизованной сети. Вам доступно несколько различных вариантов, каждый из которых имеет свою сферу использования:

Диагональное подключение. Данная схема является лучшим выбором для длинных многосекционных батарей отопления. Ее отличает то, что подводящая воду труба крепится к патрубку сверху с одного края радиатора, отводящая же — к нижнему патрубку с другой стороны. Среди недостатков такой системы можно назвать тяжелый ремонт в случае неполадок: схема не подразумевает снятие батареи без полного отключения отопления.

Варианты подключения радиаторов

Важно! При подаче воды снизу, вы потеряете около 10% возможного тепла

Нижнее подключение

Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.

  • Нижнее подключение. Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.
  • Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.

Важно! При недостаточном прогреве дальних секций батареи, используется удлинитель протока воды. Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему

Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются

Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются

Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются.

Важно! Подключение радиатора отопления своими руками таким способом проводится достаточно сложно, эту работу лучше будет доверить опытным монтажникам. Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней

Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы

В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы

Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы.

Как разобрать алюминиевую батарею?

Иногда возникают ситуации, когда нужно разобрать батарею. Например, необходимо добавить дополнительные секции к радиатору либо заменить одну из секций, которая дала течь. В любом случае, надо знать, как разобрать алюминиевый радиатор отопления правильно.

Алгоритм разбора батареи:

  1. провести демонтаж радиатора. Для этого следует предварительно перекрыть поступление теплоносителя в систему. Резьбовое соединение раскручивается при помощи гаечного ключа;
  2. снять радиатор и положить его на пол вверх лицевой стороной;
  3. разобрать устройство на отдельные секции. Отсоединить секции можно, используя радиаторный ключ. Вставить его в пазы ниппель-гайки верхнего отверстия и сделать несколько оборотов против часовой стрелки. То же самое проделать с нижним отверстием. Секция отсоединена.

Разновидности и особенности батарей

Радиаторы классифицируются на типы, в зависимости от материала, из которого они изготовлены. Выделяют четыре типа.

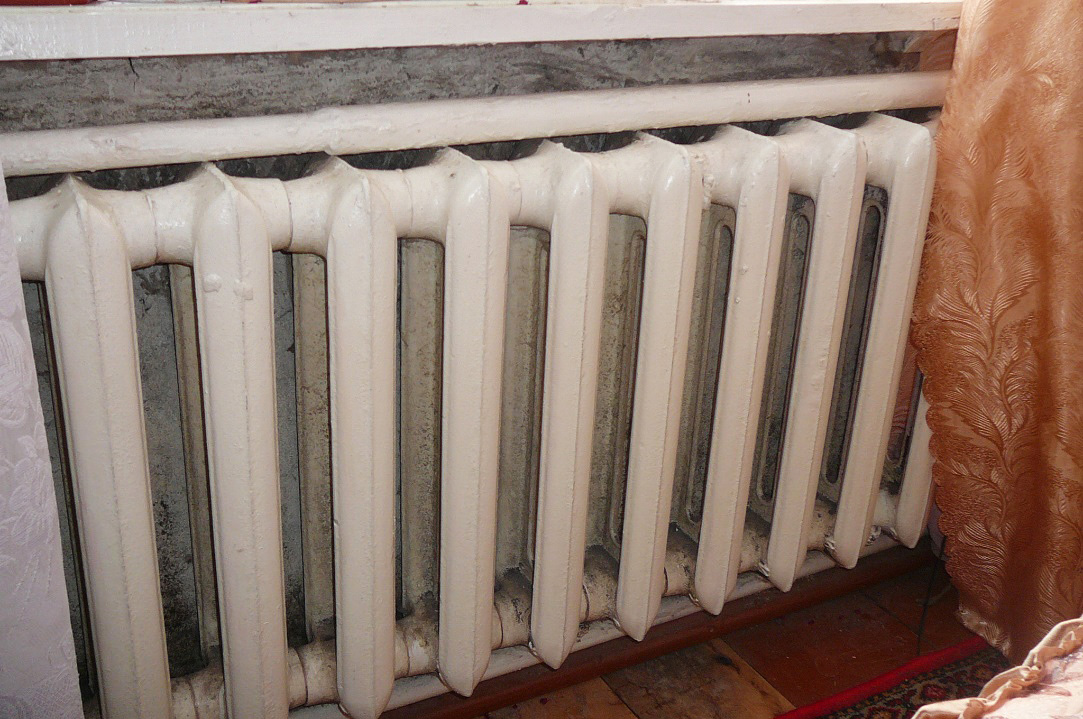

Чугунные

Их главные преимущества – толстостенность и устойчивость к ржавчине. Нагрев происходит длительное время, но зато они также долго задерживают тепло и медленно остывают. Они отличаются долгим сроком службы. Их главный изъян – большой вес, а это значит, что для них необходимы самые надёжные крепления и удерживающие подставки.

Стальные

Прямо противоположная ситуация со стальными радиаторами. Они мало весят, поэтому их очень просто установить на стену. Но при этом недолго служат и быстро остывают. Они являются самыми дешёвыми из представленных.

Гидроудары представляют опасность для стальных батарей (резкие перепады давления), поэтому их запрещено монтировать в многоквартирных зданиях. Перед покупкой нужно учитывать давление во всей отопительной системе дома.

Алюминиевые

Лёгкость и привлекательность – это отличительные качества алюминиевых батарей. Их просто устанавливать, и прослужат они несколько дольше стальных.

Биметаллические

Биметаллическая батарея соединяет в себе лучшие качества стальных и алюминиевых радиаторов. Их также просто установить, как и два предыдущих вида батарей.

По принципу работы радиаторы делятся на:

  • Панельные батареи (конвекторы). Чаще стальные. Имеют высокий КПД – 75%. В полости изделия расположен ряд нагревательных тонких панелей, а сверху – конвекторное оребрение. Такие изделия подходят для бюджетных квартир, детских садов, больниц, школ.
  • Трубчатые. Материал – сталь. По сути, это ряд труб, внутри которых течёт теплоноситель. Они выдерживают большее давление (8-15 бар), нежели панельные (6-10 бар), потому стоят дороже.
  • Литьевые. Отливают из алюминия под давлением. Основные черты: больший диаметр каналов для подачи воды, толстостенная конструкция. Но литьевые радиаторы выбирают не только из-за них. Конструкция состоит из секций, их можно добавлять и убирать. Таким образом собирают радиатор желаемого размера, который приспособлен для обогрева квартиры любой площади. Только литьевые радиаторы способны выдержать серьезные гидроудары.
  • Экструзионные. Вертикальные части изготавлливают из сплава алюминия на экструдере. Коллектор отливают из силумина. Имеют много недостатков: количество секций нельзя изменить, срок эксплуатации не более 15 лет, между секциями случаются протечки, при вытеснении воздуха образуется водород.
  • Вакуумные. Вместо воды в секциях находится раствор лития и брома, он закипает уже при 35 градусах по Цельсию. Воздуха внутри совершенно нет. Под секциями проходит труба с горячей водой, она и нагревает раствор через металлическую перегородку. В сравнении с другими современными радиаторами вакуумные не такие выгодные, как говорят в рекламе. При утечке содержимого жильцы могут отравиться раствором лития и брома. Если у батареи будет хотя бы крохотное повреждение, о вакууме и самой батарее можно забыть.

1 Основные типы и их характеристики

Наиболее востребованной разновидностью радиаторов считался чугунный вариант. Еще несколько десятилетий назад эти конструкции использовались повсеместно. Внешне чугунный радиатор выглядит очень громоздко, а его вес слишком внушительный. Применять такую разработку в автоматизированных системах нельзя, поэтому люди стали отдавать предпочтение более усовершенствованным разработкам, выполненным из других материалов.

Чугунные установки характеризуются целым списком преимуществ:

  1. 1. Способность справляться с внушительными нагрузками при перепадах давления.
  2. 2. Устойчивость к коррозийным процессам.
  3. 3. Устойчивость к воздействию агрессивных примесей в теплоносителе.

Стальной радиатор отличается небольшим весом и минимальной толщиной стенок, что делает его менее инертным. Большинство изделий из стали предоставлены в виде панелей с высокой теплоотдачей.

Что касается радиаторов из алюминия, то они отвечают практически всем требованиям клиентов. Плюсы систем включают в себя:

  1. 1. Минимальный вес и эргономичность.
  2. 2. Высокую теплоотдачу.
  3. 3. Привлекательный вид.

Более дорогие модели имеют в своем составе цинк и титан, обеспечивающие лучшую прочность и стойкость к механическим воздействиям. Такие батареи не боятся коррозийных процессов и обладают внушительным сроком службы.

Особой популярностью пользуются вакуумные модели. Они работают по принципу двойной передачи, а их конструкция состоит из герметичных секций, где отсутствует воздушная прослойка. Циркуляция теплоносителя осуществляется по плотно запаянной трубке, а сам процесс запускает кипение жидкости внутри секций. Внутреннее пространство труб плотно заполняется паром, который начинает конденсироваться на стенках и оседать снизу.

Как установить батарею отопления

Существует два способа установки радиаторов для обогрева помещений. В настенном варианте крепления батареи навешивают на кронштейны. Форма и конструкция опор для батарей может быть различной, главное они должны быть надёжно закреплены на стене и выдерживать вес отопительного прибора.

Крепежом для кронштейнов служат анкерные болты. Их применяют в бетонных, кирпичных стенах или кладке из другого материала (шлакоблоки, пеноблоки и др.). Есть опоры, которые одновременно являются анкерными болтами и кронштейнами.

Существуют нормативы, определяющие количество опор для секционных радиаторов. Для чугунных батарей кронштейны устанавливают между каждыми 6- и секциями. В панельных приборах заводом изготовителем предусмотрен крепёж к стене с тыльной стороны.

Правила навески отопительных приборов

Отопительные изделия устанавливают строго в определённых местах помещений – это:

  • подоконные ниши;
  • протяжённые межоконные расстояния;
  • глухие стены в угловых комнатах;
  • санузлы, кладовые и прочие подсобные помещения, смежные стены, которых являются наружными ограждениями;
  • межэтажные площадки лестничных клеток и фойе подъездов.

Установочные размеры отопительного прибора

Зазоры между радиатором и ограждающими конструкциями при установке прибора выполняются на основе нормативных установочных размеров.

На фото буквами обозначены установочные размеры. В таблице ниже указаны предельные величины этих параметров.

Литера Величина Норматив
A 50 мм СНиП 3.05.01-85 п. 3.20
B До 400 мм — «- п. 3.24
C 300, 350, 400, 500, 600 и 800 мм ГОСТ 8690-94 п. 4.1
D От 100 мм до 150 мм СНиП 3.05.01-85 п. 3.24
F От 100 мм 2 СНиП 41-01-2003 п. 6.5
L 25 – 60 мм СНиП 3.05.01-85 п. 3.20
H От 60 мм до 100 мм СНиП 3.05.01-85 п. 3.20
V Не более 1500 мм СНиП 2.04.05-91* п. 3.52

Установка напольных приборов отопления

Следует отметить, что наряду с настенными приборами, существуют напольные радиаторы. В основном это высокие чугунные батареи с декоративной отделкой и низкие приборы, устанавливаемые под панорамными окнами.

В некоторых случаях к полу крепят ножки этих изделий, чтобы предотвратить их случайный сдвиг.

Установка батареи

Положение

Чтобы обеспечить максимальную теплоотдачу радиатора, при его установке нужно соблюсти ряд несложных правил:

  • Расстояние от стены не должно быть меньше 2 сантиметров. Зазор обеспечит беспрепятственное движение конвекционных воздушных потоков с тыльной стороны батареи;
  • Расстояние до подоконника при монтаже в подоконной нише — не меньше 8-10 см. Близко расположенный подоконник опять-таки ограничит конвекцию;
  • Минимальное расстояние от пола — 10-12 см. Зазор обеспечит приток холодного воздуха, замещающего нагревшийся и вытесненный вверх.

Как установить алюминиевый радиатор на кронштейны?

Количество и положение кронштейнов должно быть таким:

Под верхним коллектором монтируется два кронштейна по краям (между крайней и второй от края секциями) и дополнительно один кронштейн на каждые 5 секций;

Нижний коллектор можно зафиксировать единственным кронштейном. Его задача — исключить отклонение радиатора от вертикального положения.

Диаметр отверстия под пластиковый дюбель кронштейна должен точно соответствовать наружному диаметру дюбеля. Кронштейн вкручивается в дюбель рожковым или разводным ключом.

Размечайте отверстия по уровню. Если одно из отверстий под верхним коллектором оказалось чуть выше или ниже, чем нужно — подогните вкрученный в него кронштейн с помощью любого рычага (стальной трубы, газового ключа и т.д.).

Обвязка

Для подключения батареи к подводкам, регулировки ее теплоотдачи и стравливания воздуха вам понадобятся:

Изображение Оборудование
Радиаторные пробки (глухие и проходные, левые и правые).
Кран Маевского. Он отвечает за отвод воздуха при запуске отопления.
Американки. Они отвечают за присоединение радиатора к подводкам.
Клапаны (они же — игольчатые дроссели) или шаровые краны. Дросселирование подводок позволяет уменьшить их проходимость и, соответственно, нагрев батареи. Кранами можно полностью отсечь радиатор от отопительной системы.

Обычно в комплект для подключения батареи входят четыре проходных пробки (по две с левыми и правыми резьбами) и пара заглушек (или заглушка и воздушник). Заглушив нужные пробки, можно получить конфигурацию для любой схемы подключения батареи к подводкам.

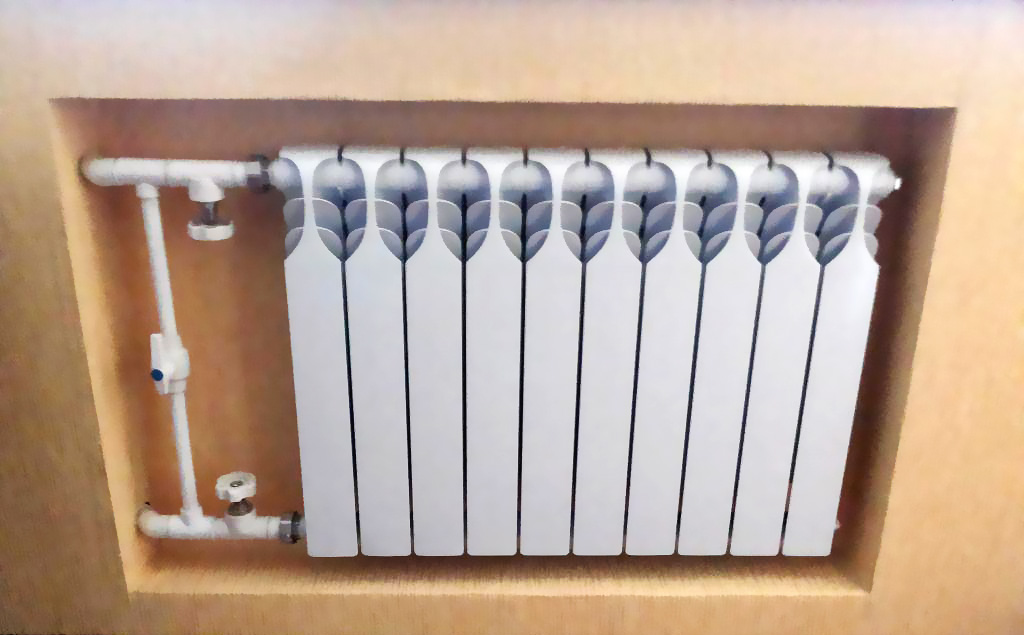

Перемычка

Если на подводках к радиатору в многоквартирном доме ставятся дроссели или отсекающие краны, то до точек монтажа запорно-регулирующей арматуры подводки должны соединяться перемычкой.

Зачем она нужна?

Без байпаса любой дроссель на подводке будет регулировать проходимость всего отопительного стояка. Если вам стало жарко — вовсе не факт, что та же проблема стоит перед вашими соседями сверху и снизу. Замерзшие соседи очень скоро придут к вам и станут вслух оспаривать ваши высокие моральные качества.

Присоединение к подводкам

Возможны три схемы монтажа батареи:

Изображение Схема подключения радиатора
Боковая односторонняя. Подводки расположены с одной стороны и подключены к обоим коллекторам. Эта схема идеальна для радиаторов не длиннее 7-8 секций; при большей длине крайние секции будут заметно холоднее ближних к подводкам.
Диагональная. Подводки подключены к обоим коллекторам, но с противоположных сторон. Радиатор с любым количеством секций будет равномерно нагрет по всей длине. Нижний коллектор со стороны верхней подводки будет постепенно заиливаться и нуждаться в периодической промывке.
Нижняя двухсторонняя. Подводки присоединяются к нижнему коллектору с двух сторон. Радиатор прогрет по всей длине, но теплоотдача несколько меньше, чем при диагональном подключении. Достоинство схемы — в том, что непрерывная циркуляция воды через нижний коллектор исключает его заиливание.

Сборка соединений

Как выглядит монтаж радиаторов своими руками? Как обеспечить герметичность резьб?

Соединение радиаторных пробок с крайними секциями герметизируется штатными резиновыми или силиконовыми прокладками. Пробка с надетой прокладкой вкручивается в секцию с умеренным усилием. Края прокладки должны выдавиться за края коллектора примерно на миллиметр.

Резьбовые соединения я собираю на сантехническом льне, пропитанном любой быстросохнущей краской. Вместо краски можно использовать силиконовый герметик. Пропитка защищает органические волокна от выгорания при нагреве: высокая температура пересушивает лен и делает его хрупким.

Американка соединяется простым затягиванием накидной гайки. Герметичность обеспечивает кольцевая прокладка под ней.

Советы от профессионалов

Алюминиевые радиаторы требуют учета некоторых нюансов при подключении их к отопительной системе:

Выбор модели должен исходить из таких параметров, как уровень теплоотдачи и устойчивость к гидроударам. Если в техпаспорте указано рабочее давление 10 атмосфер, то изделие пригодно для работы исключительно в автономных отопительных системах

Если заявленное давление равно 20 атмосфер, то даже тогда применять их при централизованном обогреве можно с осторожностью. Как правило, для последнего варианта нужно подбирать более дорогие конструкции от проверенных производителей.

Качество теплоносителя – это основная «слабость» алюминия

Этот металл подвержен коррозии, и чтобы радиатор из него действительно эксплуатировался гарантированные производителем 10 лет, нужно придерживаться указанным в техпаспорте критериям. Если батарее нужен бытовой антифриз, то это должен он, а не вода.Существуют модели алюминиевых радиаторов нового поколения, которые способны выдерживать носители с повышенным до 12 уровнем Ph. Если установка предполагает в доме с централизованным обогревом, следует отдать предпочтение таким моделям, несмотря на их достаточно высокую стоимость.

Установка экрана за радиатором увеличит его КПД, а перед ним – снизит. Если для украшения интерьера экран необходим, то следует рассчитывать мощность устройства с учетом его монтажа. То же касается, когда предполагается нижнее подключение радиатора.

Подводя итоги, можно сказать, что алюминиевые радиаторы при всей своей кажущейся легкости монтажа, требуют некоторых навыков, поэтому лучше доверить как расчеты, так и все работы профессионалам. Не лишним будет так же посоветоваться с ними о моделях и производителях, представленных на отечественном рынке.

Рейтинг
( Пока оценок нет )
Аватар
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Tsk-service
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
