Расчет пошагово
В автоматическом режиме выполнить расчет плиты перекрытия для жилого здания поможет онлайн-калькулятор – нужно только ввести геометрические размеры конструкции и марку используемого бетона. Вычисление производится на основании нормативных параметров и нагрузок, которые регламентированы СНиП 2.01.07-85.
Методику самостоятельного определения параметров рассмотрим ниже.
Определение расчетной длины плиты
Основными понятиями при проектировании геометрии монолитной плиты являются проектная и физическая длина. Под понятием «расчетная длина» следует понимать минимальное расстояние между наиболее удаленными стенами. Из этого можно сделать вывод, что физическая длина будет всегда больше проектной.
Монолитная плита перекрытия может быть однопролетной (опираться по длине только на 2 несущие стены) и многопролетной (опираться на 3 и более стеновые конструкции). Опирание на стены может быть выполнено жестко (с защемлением) и шарнирно.
Рисунок 3. Схема жесткого опирания
Рисунок 4. Схема шарнирного опирания
Рисунок 5. Схема многопролетного монолитного перекрытия
Толщину плиты можно рассчитать по соотношению 1:30 к расчетной площади перекрытия. Обычно она составляет не менее 200 мм.
Предварительное определение класса арматуры и марки бетона
Расчет междуэтажного (межэтажного) перекрытия начинается с определения класса арматуры. Это можно выполнить вручную или выбрать из таблицы на рис. 6.
Рисунок 6. Формула и таблица для выбора класса арматуры
Класс арматуры без расчетов подбирается по значению aR, обозначающему расстояние от центра поперечного сечения прутка до нижнего уровня плиты. С увеличением данного расстояния (его минимальное значение должно быть не меньше диаметра самой арматуры, но и не менее 10 мм) повышается прочность сцепления прутка с бетоном. Также его можно принять по коэффициенту ξR, который высчитываетсяпо формуле, приведенной на рис. 6.
При выборе марки бетона нужно учитывать, что этот материал является неоднородным, поэтому его физико-механические свойства (даже при условии изготовления образцов из одного замеса) характеризуются значительным разбросом.
Важно знать, что при расчетах нужно учитывать и марку бетона, и класс арматуры. При этом сопротивление бетона на сжатие не допускается принимать большим, чем сопротивление арматуры – т.е
в сущности, на растяжение будет работать именно армирующий каркас.
Как правило, при сооружении перекрытий в жилых зданиях применяются бетонные смеси марок М250-М350 (В20-В25). Для армирующего каркаса обычно применяется арматура А400 или А500.
Определение нагрузки на плиту
Расчет бетонной плиты перекрытия всегда направлен на определение распределенной нагрузки. Для этого нужно просуммировать собственный вес горизонтальной конструкции и вертикальные нагрузки.
Масса будущей плиты толщиной 200 мм определяется с учетом плотности бетона и, как правило, составляет в пределах 500 кг/м2. Согласно строительным нормам нормативные нагрузки от вышерасположенных строительных конструкций на перекрытие в зданиях жилого типа принимаются равными от 200 до 800 кг/м2 – берем среднее значение в 500 кг/м2. В результате получаем общую распределенную нагрузку 1000 кг/м2.
Основные принципы того, как рассчитать плиту перекрытия, рассмотрены в следующем видео:
Максимальное изгибающее напряжение всегда приходится на центр монолитного перекрытия, которое опирается на стены по контуру. Для расчета изгибающего момента нужно воспользоваться формулой, приведенной на рис. 7.
Рисунок 7. Воздействие изгибающего момента и формула для его расчета
Пример расчета изгибающего момента, воздействующего на монолитную плиту перекрытия при пролете длиной 6 м:
Ммах=(1000×62)/8=4500 кг/м
Подбор сечения арматуры
Для создания армирующего каркаса применяется рифленая арматура. Согласно строительным нормам диаметр прутков выбирается не менее 10 мм для двухрядной и 12 мм для однорядной вязки в зависимости от длины перекрытия. Размер ячеек сетки подбирается 200х200 мм или меньше, но в этом случае увеличится общий вес монолитной конструкции.
Фото 8. Внешний вид армирующего каркаса
При соединении опалубки с каменной стеной армирующий каркас применяется несколько способов, показанных на рис. 9
Рисунок 9. Способы соединения опалубки с каменной стеной
Подготовка и сборка опалубки
Схема сборки опалубки перекрытия.
Сначала к стенам нужно прикрутить карнизы, на которые лягут несущие балки опалубки. Для крепления карнизов лучше выбрать те стены, между которыми длина пролета меньше всего. Сами карнизы делаются из досок размером 100?50 мм. Крепят их к двум противоположным стенам помещения так, чтобы верхний край досок отступал от намеченной линии потолка на 100-105 мм.
После этого изготавливают несущие балки. Для них лучше взять доски размером 150?50 мм. Их крепят попарно, одну к другой, с помощью 4 саморезов. Края стыков в одном слое должны располагаться над серединой доски из второго слоя. Таким способом собираются балки размером 150?100 мм. Именно на них ляжет опалубка перекрытия.
Готовые несущие балки выкладывают на карнизы в положении плашмя с шагом 50 см. После того как балки будут размещены, можно заводить под них вертикальные стойки или деревянные подпорки.
Для подпорок лучше использовать доски размером 100?50 мм.
Деревянные опоры ставят под все несущие балки на расстоянии 0,5 м друг от друга.
Для телескопических стоек это расстояние существенно больше. Фабричные опоры устанавливают с шагом 1-1,2 м. Но стойки, как и деревянные опоры, должны подводиться под каждую несущую балку. Только в этом случае опалубка будет достаточно надежной.
Если под будущим перекрытием нет твердого и ровного основания, снизу нужно установить деревянные подложки. Их изготавливают из досок размером 200?20 мм, прибитых попарно к поперечинам. Подложки укладывают так, чтобы на каждую опиралось не менее 2 опор или стоек.
После того как несущая часть опалубки установлена, доски сверху выстилают листами фанеры. Лучше всего использовать для этого ламинированную фанеру. При ее отсутствии можно уложить на балки обычную фанеру. Чтобы такая опалубка не размокала при укладке бетона, сверху ее укрывают плотной полиэтиленовой пленкой.
Опалубка боковых сторон плиты монтируется из опорных углов. При отсутствии фабричных углов их можно заменить деревянными, сделанными своими руками из кусков досок. Установка опорных углов производится либо с помощью внешних подпорок, либо с помощью шпилек, которые нужно заранее заложить в несущей стене.
Характеристики учитываемы при расчете плитного основания
При внесении исходных данных в калькулятор плиты перекрытия пользователь помимо линейных размеров должен заранее правильно подобрать такие характеристики будущей железобетонной плиты, как толщина и глубина заложения.
Толщина фундамента
Толщина плиты фундамента колеблется от 15 до 30-50 см. и зависит от таких факторов как:
Вес конструкции – легкие деревянные дома, постройки из пенобетона целесообразно возводить на плитах толщиной 15 см. Тяжелые кирпичные здания, дома, имеющие два и более этажей, возводят на железобетонных плитах толщиной не менее 30 см.
Для массивного дома нужен мощный фундаментИсточник innovus.biz
Свойства грунта – для не пучинистых осадочных (крупнозернистые пески) и твердых скальных грунтов достаточно плиты толщиной 20 см. При возведении же постройки на подверженных зимнему вспучиванию подвижных грунтах (пылеватые пески, глины, супеси) плита должна иметь толщину не менее 30 см.
Глубина заложения
Эта характеристика монолитной фундаментной плиты, отражает заглубление последней, относительно уровня почвы. Различают монолитные фундаменты мелкого и глубокого заложения. Первые располагаются полностью над поверхностью почвы, опираясь на песчаную подушку, вторые – ниже уровня промерзания грунта.
Зависит от таких факторов как:
- Вес конструкции
– для тяжелых кирпичных домов используют заглубленные монолитные основания, в то время как для более легких – плитные фундаменты мелкозаглубленные.
- Глубина промерзания грунта
и уровня грунтовых вод – если подземные воды залегают близко к поверхности и грунт подвержен вспучиванию, используют плитные основания глубокого заложения, заливаемые ниже отметки промерзания. При глубоком же залегании грунтовых вод заливают мелкозаглубленные монолитные железобетонные плиты.
Ориентировочную глубину промерзания грунтов можно узнать из справочников, а точный ответ по конкретному участку даст геологическая экспертизаИсточник shallot.ru
Порядок расчета потребности материала онлайн калькулятором
После того, как расчет монолитного перекрытия произведен и вы знаете его габаритные размеры, нужно подсчитать необходимое количество материалов. Сегодня мало кто самостоятельно считает потребность арматуры и бетона, ведь можно воспользоваться специальным онлайн-калькулятором. Это удобно и занимает считанные минуты времени.
Фото 5. Уплотнение бетонной смеси при сооружении монолитной плиты
Последовательность расчета следующая:
- Ввести в специальное поле марку бетона.
- Указать длину, ширину и толщину плиты.
- Заполнить дополнительные поля (например, по длине арматуры и способу ее крепления) при их наличии.
- Нажать кнопку «Рассчитать».
После этого калькулятор расчета автоматически выведет всю нужную информацию, которая включает объем и вес бетона, рекомендуемый диаметр арматуры для армирующего каркаса, размер ячейки сетки, величину нахлеста стержней при армировании, необходимое количество прутков в метрах и килограммах, а также данные по материалам для сооружения опалубки.
Фото 6. Заглаживание бетонной смеси после заливки и уплотнения
В заключение хотим еще раз напомнить, что приведенные выше данные основаны на рекомендациях строительных норм и правил и актуальны не для всех объектов. Наши эксперты настоятельно рекомендуют доверять расчет параметров монолитного бетонного перекрытия квалифицированным специалистам, которые рассчитают все с учетом предполагаемых кратковременных, постоянных нагрузок и других факторов.

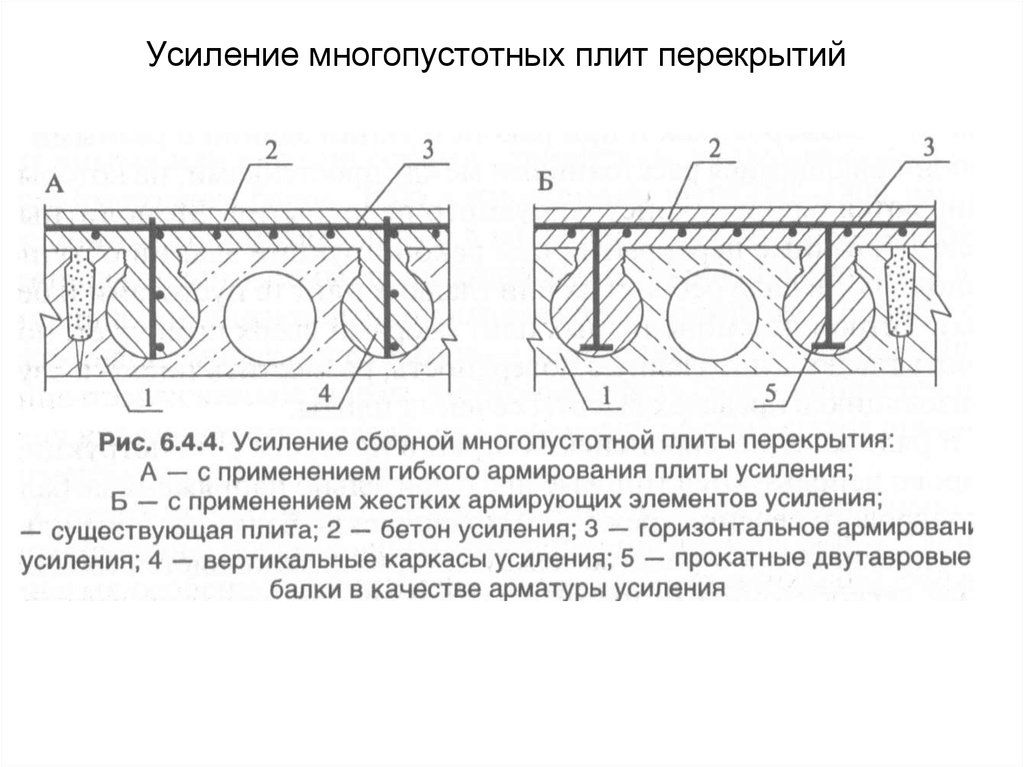

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…
От 13336 руб/штПодробнее
Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…
От 15696 руб/штПодробнее
Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…
От 11327 руб/штПодробнее
Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…
От 8179 руб/штПодробнее
Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…
От 7111 руб/штПодробнее
Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…
От 18762 руб/штПодробнее
Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…
От 10181 руб/штПодробнее
Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…
От 12587 руб/штПодробнее
Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…
От 12693 руб/штПодробнее
Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…
От 5834 руб/штПодробнее
Расчет железобетонной монолитной плиты перекрытия
Железобетонные монолитные плиты перекрытия, несмотря на то, что имеется достаточно большое количество готовых плит, по-прежнему востребованы. Особенно если это собственный частный дом с неповторимой планировкой, в котором абсолютно все комнаты имеют разные размеры либо процесс строительства ведется без использования подъемных кранов.
Монолитные плиты достаточно востребованы, особенно в строительстве загородных домов с индивидуальным дизайном.
В подобном случае устройство монолитной железобетонной плиты перекрытия дает возможность значительно сократить затраты денежных средств на приобретение всех необходимых материалов, их доставку либо монтаж. Однако в данном случае большее количество времени может уйти на выполнение подготовительных работ, в числе которых будет и устройство опалубки. Стоит знать, что людей, которые затевают бетонирование перекрытия, отпугивает вовсе не это.
Заказать арматуру, бетон и сделать опалубку на сегодняшний день несложно. Проблема заключается в том, что не каждый человек может определить, какая именно арматура и бетон понадобятся для того, чтобы выполнить подобные работы.
Данный материал не является руководством к действию, а несет чисто информационный характер и содержит исключительно пример расчета. Все тонкости расчетов конструкций из железобетона строго нормированы в СНиП 52-01-2003 “Железобетонные и бетонные конструкции. Основные положения”, а также в своде правил СП 52-1001-2003 “Железобетонные и бетонные конструкции без предварительного напряжения арматуры”.
Монолитная плита перекрытия представляет собой армированную по всей площади опалубку, которая заливается бетоном.
Касательно всех вопросов, которые могут возникать в процессе расчета железобетонных конструкций, следует обращаться именно к данным документам. В данном материале будет содержаться пример расчета монолитного железобетонного перекрытия согласно тем рекомендациям, которые содержатся в данных правилах и нормах.
Пример расчета железобетонной плиты и любой строительной конструкции в целом будет состоять из нескольких этапов. Их суть – подбор геометрических параметров нормального (поперечного) сечения, класса арматуры и класса бетона, чтобы плита, которая проектируется, не разрушилась под воздействием максимально возможной нагрузки.
Пример расчета будет производиться для сечения, которое перпендикулярно оси х. На местное сжатие, на действие поперечных сил, продавливание, на кручение (предельные состояния 1 группы), на раскрытие трещин и расчет по деформациям (предельные состояния 2 группы) производиться не будут. Заранее стоит предположить, что для обыкновенной плоской плиты перекрытия в жилом частном доме подобных расчетов не требуется. Как правило, так оно и есть на самом деле.
Следует ограничиться лишь расчетом нормального (поперечного) сечения на действия изгибающего момента. Те люди, которым не нужно давать пояснения касательно определения геометрических параметров, выбора расчетных схем, сбор нагрузок и расчетных предпосылок, могут сразу перейти к разделу, в котором содержится пример расчета.
Пример расчета монолитной железобетонной плиты перекрытия
Обратите внимание, расчет будет проводиться на примере железобетонной бесконсольной плиты, которая находится на опорах шарнирного типа и подвергается равномерно распределительной нагрузке
Этап 7: Подбор сечения арматуры
Согласно СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» расчетное сопротивление растягивающим усилиям в отношении арматуры класса А400 составляет Rs=3600 кгс/см² (355 МПа). Согласно тому же СНиПу, расчетное сопротивление сжимающим нагрузкам для бетона класса B20 имеет значение Rb=117кгс/см² (11.5 МПа). Другие необходимые для расчета параметры и нагрузки в отношении плиты, нами были определены ранее.
Используя формулу (6.6) определим значение коэффициента аm: аm=1800/(1·0.08²·1170000)=0.24038
Согласно таблице 1 полученное в результате расчетов значение является ниже предельного (0.24038 < 0.39), из этого исходит, что такие обстоятельства не требуют наличия арматуры в сжатой зоне. Получается, что по формуле (6.8) необходимая площадь сечения арматуры: As=117·100·8(1-√‾(1-2·0.24038))/3600=7.265 см².
Примечание: с целью упрощения вычисления, значения поперечного сечения были представлены в сантиметрах, а величины расчетных сопротивлений в кг/см².
Получается, что для армирования одного погонного метра понадобится 5 стержней Ø14 мм и с ячейкой 200 мм. Совместно с этим площадь сечения арматуры будет равняться 7.69 см². Тут же стоит отметить, что для повышения продуктивности подбора арматуры можно использовать таблицу 2:
| Диаметр, мм | Площадь поперечного сечения, см², при числе стержней | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | Масса 1 пог. м, кг | |
| Проволочная и стержневая арматура | ||||||||||
| 3 | 0.071 | 0,14 | 0,21 | 0,28 | 0,35 | 0,42 | 0,49 | 0,57 | 0,64 | 0,052 |
| 4 | 0,126 | 0,25 | 0,38 | 0,5 | 0,63 | 0,76 | 0,88 | 1,01 | 1,13 | 0,092 |
| 5 | 0,196 | 0,39 | 0,59 | 0,79 | 0,98 | 1,18 | 1,37 | 1,57 | 1,77 | 0,144 |
| 6 | 0,283 | 0,57 | 0,85 | 1,13 | 1,42 | 1,7 | 1,98 | 2,26 | 2,55 | 0,222 |
| 7 | 0,385 | 0,77 | 1,15 | 1,54 | 1,92 | 2,31 | 2,69 | 3,08 | 3,46 | 0,302 |
| 8 | 0,503 | 1,01 | 1,51 | 2,01 | 2,51 | 3,02 | 3,52 | 4,02 | 4,53 | 0,395 |
| 9 | 0,636 | 1,27 | 1,91 | 2,54 | 3,18 | 3,82 | 4,45 | 5,09 | 5,72 | 0,499 |
| 10 | 0,785 | 1,57 | 2,36 | 3,14 | 3,93 | 4,74 | 5,5 | 9,28 | 7,07 | 0,617 |
| 12 | 1,313 | 2,26 | 3,39 | 4,52 | 5,65 | 6,79 | 7,92 | 9,05 | 10,18 | 0,888 |
| 14 | 1,539 | 3,08 | 4,62 | 6,16 | 7,69 | 9,23 | 10,77 | 12,31 | 13,85 | 1,208 |
| 16 | 2,011 | 4,02 | 6,03 | 8,04 | 10,05 | 12,06 | 14,07 | 16,08 | 18,1 | 1,578 |
| 18 | 2,545 | 5,09 | 7,63 | 10,18 | 12,72 | 15,27 | 17,81 | 20,36 | 22,90 | 1,998 |
| 20 | 3,142 | 6,28 | 9,41 | 12,56 | 15,71 | 18,85 | 21,99 | 25,14 | 28,28 | 2,466 |
| 22 | 3,801 | 7,6 | 11,4 | 15,2 | 19,0 | 22,81 | 26,61 | 30,41 | 34,21 | 2,984 |
| 25 | 4,909 | 9,82 | 14,73 | 19,63 | 24,54 | 29,45 | 34,36 | 39,27 | 44,13 | 3,853 |
| 28 | 6,158 | 12,32 | 18,47 | 24,63 | 30,79 | 36,95 | 43,1 | 49,26 | 55,42 | 4,834 |
| 32 | 8,042 | 16,08 | 24,13 | 32,17 | 40,21 | 48,25 | 56,3 | 64,34 | 72,38 | 6,313 |
| 36 | 10,18 | 20,36 | 30,54 | 40,72 | 50,9 | 61,08 | 71,26 | 81,44 | 91,62 | 7,99 |
| 40 | 12,56 | 25,12 | 37,68 | 50,24 | 62,8 | 75,36 | 87,92 | 100,48 | 113,04 | 9,87 |
| 45 | 15,904 | 31,81 | 47,71 | 63,62 | 79,52 | 95,42 | 111,33 | 127,23 | 143,13 | 12,49 |
| 50 | 19,635 | 39,27 | 58,91 | 78,54 | 98,18 | 117,81 | 137,45 | 157,08 | 176,72 | 15,41 |
| 55 | 23,76 | 47,52 | 71,28 | 95,04 | 118,8 | 142,56 | 166,32 | 190,08 | 213,84 | 18,65 |
| 60 | 28,27 | 56,54 | 84,81 | 113,08 | 141,35 | 169,62 | 197,89 | 226,16 | 254,43 | 22,19 |
| 70 | 38,48 | 76,96 | 115,44 | 153,92 | 192,4 | 230,88 | 269,36 | 307,84 | 346,32 | 30,32 |
| 80 | 50,27 | 100,55 | 150,81 | 201,08 | 251,35 | 301,62 | 351,9 | 402,15 | 452,43 | 39,46 |
| Семипроволочные канаты класса К-7 | ||||||||||
| 4,5 | 0,127 | 0,25 | 0,38 | 0,51 | 0,64 | 0,76 | 0,89 | 1,01 | 1,14 | 0,102 |
| 6 | 0,226 | 0,45 | 0,68 | 0,9 | 1,13 | 1,36 | 1,58 | 1,81 | 2,03 | 0,181 |
| 7,5 | 0,354 | 0,71 | 1,06 | 1,41 | 1,77 | 2,12 | 2,48 | 2,83 | 3,18 | 0,283 |
| 9 | 0,509 | 1,02 | 1,53 | 2,04 | 2,54 | 3,05 | 3,56 | 4,07 | 4,58 | 0,407 |
| 12 | 0,908 | 1,82 | 2,72 | 3,63 | 4,54 | 5,45 | 6,35 | 7,26 | 8,17 | 0,724 |
| 15 | 1,415 | 2,83 | 4,24 | 5,66 | 7,07 | 8,49 | 9,9 | 11,32 | 12,73 | 1,132 |
Используя формулу (6.5) даем оценку прочности бетона: у=3600·7.69 / (117·100) = 2.366 см
ξ=2.366/8=0.29575 — полученное значение ниже граничного 0.531 и согласно формуле (6.1), а также таблице 1, ниже рекомендуемого 0.531/1.5=0.354 что удовлетворяет необходимые требования.
- 117·100·2.366(8 — 0.5·2.366)=188709 кгс·м > М=180000 кгс·м, по формуле (6.3);
- 3600·7.69(8 — 0.5·2.366)=188721 кгс·м > М=180000 кгс·м, по формуле (6.4).
Выходит, что все соответствует нужным требованиям.
При увеличении класса бетона до В25, снижается количество требуемой арматуры, поскольку для В25 Rb=148 кгс/см² (14.5 МПа).
- am=1800/(1·0.08²·1480000)=0.19003;
- As=148·100·10(1-√‾(1-2·0.19))/3600=6.99 см².
Из этого исходит, что для армирования 1 погонного метра плиты перекрытия понадобится всего 5 стержней диаметром 14 мм с шагом 200 мм (допускается продолджение подбора сечения). Также стоит заметить, что с целью удовлетворения требованиям по максимально допустимому прогибу, высота плиты завышается до 130-140 мм, при этом сечение арматуры составляет 4-5 стержней Ø16 мм.
Возведение монолитного перекрытия по профнастилу
Проектируя монолитное перекрытие по профнастилу, нужно соблюдать правила и требования СНиП II-23-81 «Стальные конструкции» и СНиП 2.03.01-84 «Бетонные и железобетонные конструкции».
Монолитные плиты по профнастилу используются при строительстве многоэтажных общественных и производственных зданий с широким диапазоном нагрузок, если пролет и шаги конструкций нестандартны, большом количестве отверстий и проемов, во время реконструкции построек и возведения рабочих площадок. Плиты монолитного перекрытия, имеющие один пролет, с внешней арматурой в форме стального профилированного настила, открытой снизу, обладают огнестойкостью в пределах 30 мин, неразрезные плиты конструкции, у которых имеется не один пролет, с расположенной по всей длине пролета верхней арматурой – 45 мин и больше.
Для многоэтажных зданий с широким диапазоном нагрузки используются монолитные перекрытия по профнастилу.
Используемый в качестве арматуры перекрытия профнастил должен иметь защитное покрытие (оцинковку или любое другое), которое сможет обеспечить ему стойкость к коррозионным процессам. Для , которое выполняется по профнастилу, возможно применение тяжелых бетонов на мелкозернистом или обычном заполнителе, а их класс по прочности на сжатие должен быть не ниже В15. Стальные прогоны делаются сварными из прокатной листовой или профильной стали или же из прокатных двутавров.
В основе такого перекрытия лежит монолитная железобетонная плита, которая бетонируется по профнастилу и применяется в роли внешней арматуры после набора бетоном необходимой прочности. Перекрытие может опираться на железобетонные либо стальные прогоны, а также на бетонные или кирпичные стены. Пролет плиты выбирается в диапазоне от 1,5 до 6 м. Возможен больший пролет при возведении временных опор на время бетонирования и набора прочности. Профилированные листы следует стыковать по длине впритык на прогонах, без нахлестки. По ширине профнастил стыкуется с помощью нахлестки боковых граней. В целях местного или общего производится установка вспомогательной арматуры в форме отдельных стержней, сеток и каркасов.
Толщина бетона поверх профнастила не должна быть менее 30 мм, а если в конструкции пола отсутствует бетонная стяжка, то толщина должна быть не менее 50 мм.
Толщина бетонной полки монолитной плиты над профилированными листами определяется через расчет деформации и прочности, а также следуя технико-экономическим соображениям. Ее значение не должно быть меньше 30 мм, а в случае отсутствия бетонной стяжки в конструкциях пола – не меньше 50 мм. Листы профнастила направляют широкими гофрами вниз. Если поперек настила размер отверстия не превышает значение в 500 мм, тогда необходимо усиление монолитной конструкции в виде установки в примыкающие к отверстию гофры продольных стержней арматуры, которые заводятся за оси прогонов, или же в форме поперечных стержней, которые будут окаймлять отверстие, заводя их на два-три гофра за пределы подрезки с каждой стороны. Если величина отверстия поперек гофр профнастила превышает 500 мм, то необходимо предусматривать в конструкции перекрытия по контуру отверстия вспомогательные компоненты балочной клетки, которые переносят нагрузку с ослабленного участка с отверстием на прогоны.
На этапе возведения стальной профнастил является несущей конструкцией. Осуществляя расчет, узнают его жесткость и прочность как для тонкостенного стального изгибаемого элемента, который работает на нагрузку от своей массы настила, массы бетона и монтажных нагрузок, которые включают в себя массу рабочих и оборудования в процессе строительства монолитного перекрытия. Во время эксплуатации несущей конструкцией выступает монолитная железобетонная плита перекрытия, в которой профилированные листы применяются в качестве внешней рабочей арматуры.
Программа армирования монолитного перекрытия
Этап является весьма ответственным при возведении дома. От правильности его выполнения зависит не только несущая способность постройки, но и ее стоимость.
Армирование монолитного перекрытия производится в два слоя. Как основания применяются стержни арматуры А-500С 10 мм диаметром, которая кладется с шагом в 200 мм как в верхнем, так и нижнем слое. При помощи вязальной проволоки 1,2-1,5 мм диаметром стержни арматуры соединяются в сетки; они легко связываются друг с другом при помощи специального крючка. Арматурная сетка должна не доходить своими торцами до вертикальной опалубки по плоскости перекрытия на расстояние 20-25 мм.
Схема армированного монолитного перекрытия
Сделать две основные арматурные сетки – только часть дела. Следующей стадией будет выполнение армирования плиты, то есть размещение сеток на требуемое расстояние по высоте. Отталкиваясь от того, что арматурная сетка должна защищаться слоем бетона 20 мм толщиной, по вертикали расстояние между слоями арматуры должно быть 105-125 мм. Для этого делаются специальные фиксаторы из арматуры диаметром 10 мм. Опорные нижние части и верхняя горизонтальная полка фиксатора имеют длину по 350 мм. Расчет длины вертикальных частей делают в зависимости от толщины перекрытия, так что они составляют от 105 до 125 мм.
Сделать такие фиксаторы из арматуры, как и другие детали армирования монолитного перекрытия, нетрудно при помощи гибочного приспособления, которое можно сделать самостоятельно. Размещаются фиксаторы разделения верхнего и нижнего слоя арматуры с шагом 1×1 м, каждый новый ряд в шахматном порядке от предыдущего. Причем фиксатор устанавливается под углом 10-15 градусов по отношению к главным стержням арматурного каркаса.
Расчет монолитной железобетонной плиты перекрытия
Железобетонное монолитное перекрытие по-прежнему пользуется широкой популярностью, несмотря на то что на данный момент на строительном рынке представлено огромное множество готовых плит.
Особенно, если ваш дом имеет неповторимую планировку (комнаты имеют различные размеры) или строительство не подразумевает наличие подъемных кранов.
В данном случае устройство железобетонной плиты перекрытия дает возможность значительно снизить расходы на материалы и их доставку, более того, на их монтаж.
Схема размеров плиты перекрытия.
При этом на подготовительные работы уйдет большее количество времени, особенно на устройство опалубки. Но людей, которые планируют делать перекрытия, отпугивает совсем не этот факт, ведь сделать хорошую опалубку, купить бетон и арматуру — это не проблема. Намного сложнее определить марку бетона и арматуры, которые понадобятся в конкретном случае, и рассчитать объем необходимых материалов.
Расчет монолитной железобетонной плиты
В эти этапы входит подбор геометрических параметров поперечного сечения, класс арматуры и бетона. Это необходимо для того, чтобы плита в дальнейшем не разрушилась при максимальных нагрузках.
Более того, для произведения работ понадобится чертеж, который будет включать все этапы строительства, материалы, которые понадобятся в процессе работы. Для того чтобы составить грамотный чертеж, необходимо не только произвести верный расчет, но и правильно сконструировать перекрытие и само здание.
Иными словами, чертеж необходим как для правильных расчетов, так и для обозначения фронта работ.
I этап. Расчетное определение длины плиты

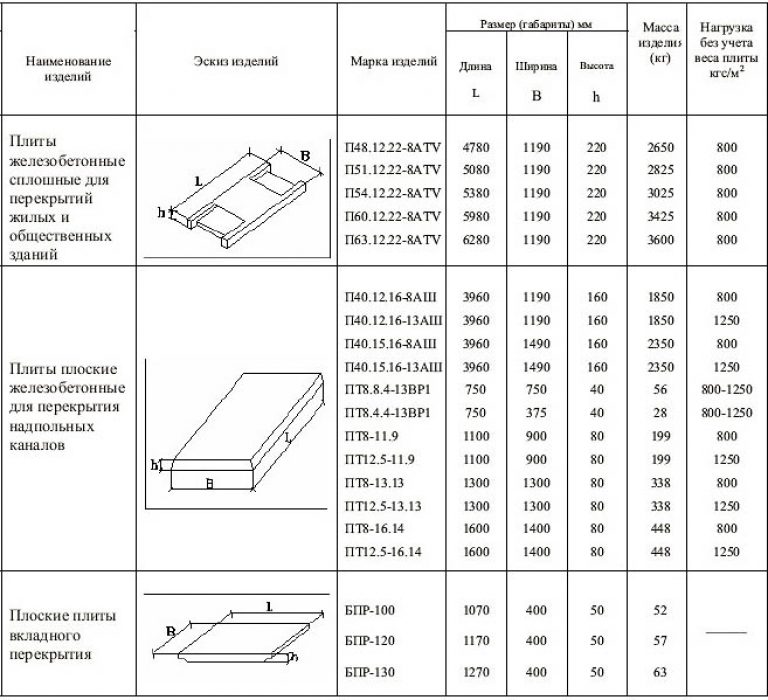

Схема железобетонной плиты перекрытия: B — Ширина, L — Длина, H — Высота.
Ребристая плита может иметь различную длину, однако расчетная длина (пролет балки или плиты перекрытия) — совершенно другое дело. Пролетом называется расстояние между стенами несущего типа. Иными словами, это ширина или длина помещения.
Вследствие этого вычислить пролет, который имеет ребристая плита, достаточно просто, ведь это расстояние можно измерить при помощи рулетки или других подручных средств. Ребристая монолитная плита в реальности имеет большую длину перекрытия, так как она будет опираться на стены, выложенные из шлакоблока, керамзитобетона, кирпича, камня, пено- или газобетона.
Если несущая стена выложена из материалов с недостаточной прочностью, к примеру, из керамзитобетона, пенобетона или газобетона, то следует рассчитать нагрузки на остальные стены.
