Методика и технология фрезерования резьбы схемы фрезерной обработки (встречное / попутное) в связи с тем что резьбофрезы изготавливаются с правой резь

Какой инструмент еще можно использовать

Помимо основных рассмотренных устройств при проведении работ применяются дополнительные инструменты, позволяющие осуществлять специфические работы.

Обычно применяется такой дополнительный инструмент для резьбы по дереву:

1. Ложечники или ложечные ножи: обычно представляют собой заостренное кольцо, приваренное к стальному прутку, который вставляется в рукоятку — находят применение для удаления скопившихся опилок в углублениях, а также для шлифовки внутренних стенок больших выемок, например, при резке посуды.
2. Чеканы и пуансоны: прочные металлические стержни с определенным рисунком на торце. Наиболее распространены при создании основного фона.

При резьбе по дереву на значительных площадях используется также различный вспомогательный инструмент:

1. Для сверлильных работ: буравчики, коловороты, ручные дрели.
2. При пилении: ножовка, ножовка по металлу, лобзик, двуручная пила.
3. Вспомогательные приспособления: киянка, скобель, стусло, струбцины, тиски, различные зажимы, молоток.

Для проведения измерений и разметки находит применение следующий инструмент: линейка, угольник, транспортир, ярунок, малка, отвес, юстир, уровень, кронциркуль, штангенциркуль, нутромер, рейсмус, циркуль, рулетка.

https://youtube.com/watch?v=T48w3io74bQ

Прямые кромки начинаются в магазине

Покупая пиломатериалы, отбирайте самые лучшие доски, уделяя особое внимание текстурному рисунку и тому, как он будет выглядеть на готовом изделии. Вы можете приоб­рести нестроганый материал, либо имеющий две остро­ганные пласти или же остроганный по обеим пластям и по обеим кромкам. Последний вариант, являясь более затрат­ным, часто решает проблемы получения прямой кромки

Однако даже такие доски могут покоробиться. Покоробленные доски, несмотря на сложность работы с ними, также могут быть хорошим материалом. Плоскую доску с искривленными кромками (фото справа) лег­ко обработать до получения прямых кромок, следуя схе­ме принятия решений

Последний вариант, являясь более затрат­ным, часто решает проблемы получения прямой кромки. Однако даже такие доски могут покоробиться. Покоробленные доски, несмотря на сложность работы с ними, также могут быть хорошим материалом. Плоскую доску с искривленными кромками (фото справа) лег­ко обработать до получения прямых кромок, следуя схе­ме принятия решений.

Материалы для работы

У каждого вида древесины для резьбы есть свои плюсы и минусы. С мягкой древесиной работать легко, но и брака может быть тоже немало. Это осина, липа, береза. Для начинающих эта древесина подойдет лучше всего.

Дуб, самшит, красное дерево – это более дорогая и сложная древесина. Она отличается твердостью и стойкостью, поэтому вырезать из такой древесины сложно. Очень часто бывают неприятности при работе с такими породами дерева. Может пострадать либо инструмент, либо мастер.

Опытный резчик может легко работать с различной древесиной, в том числе и с можжевельником. Ну а новичкам лучше использовать недорогие материалы – ель, сосну, грушу или березу.

к оглавлению

Творчество без границ

Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов — задача не из лёгких, поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.

Деревообработка — это не только работа за станком, но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.

В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.

Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.

Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.

https://youtube.com/watch?v=4-p6g1BQ1Tk

Виды резьбы по дереву

Современные техники деревообработки не имеют четкой классификации. В одном изделии может сочетаться несколько видов деревянной резьбы. Художественная обработка дерева условно может быть разделена на следующие виды:

1. Плосковыемчатая резьба, где фон – плоская поверхность, а рисунок создается из выемок различной формы.
2. Плоскорельефная резьба, где узор создается с помощью выборки фона.
3. Рельефная резьба, где отсутствуют плоские поверхности, идет глубокая прорисовка фона и детальная выборка элементов.
4. Прорезная резьба, характеризуется отсутствием фона. Узор получается ажурный, кружевной.
5. Скульптурная резьба, отличающаяся объемным изображением. В этой технике изготавливают игрушки, фигурки людей и животных, деревянные колонны в архитектуре и так далее.

Плосковыемчатая резьба по дереву

В данном виде обработки древесины фоном является ровная поверхность изделия, а рисунок создается за счет выемок различной формы. Декоративная резьба по дереву в плосковыемчатой технике в зависимости от характера выемок может быть контурной и геометрической:

1. Контурная резьба по дереву или растительная схожа с гравировкой по металлу, но выполняется иными инструментами, а линии более широкие и глубокие. Данная техника проста в исполнении и может быть выполнена на фанере.
2. Геометрическая резьба имеет такое название благодаря орнаменту, который изображается с помощью этой техники. В основном это геометрические элементы: ромбы, треугольники, окружности.

Плоскорельефная резьба по дереву

Данная техника декоративной обработки дерева является одной из распространенных. Ручная обработка древесины в этом случае заключается в фоновой выборке вокруг узора, и в итоге рисунок получается равномерным по глубине для всей композиции. В этом технике изображают животных, людей, растительные орнаменты. Применяется в прикладном творчестве и в архитектуре.

Рельефная резьба по дереву

Выразительная и живописная техника. Ее отличает обилие светотеней и трехмерность изображения, детали элементов проработаны до скульптурных. В зависимости от вышины возвышения рисунка над фоном различают:

1. Барельефную резьбу, когда узор возвышается до половины от толщины всей композиции.
2. Горельефную резьбу, когда узор выступает более, чем на наполовину.

В качестве сюжета для рельефной резьбы могут быть использованы геометрические фигуры, изображения растений и животных, символы. Выразительность изделия зависит от материала древесины. Для этой техники больше всего подходят бук, береза и дуб. Ажурная резьба по дереву (или по-другому, прорезная резьба) в сочетании с контурной, геометрической и рельефной техниками придает необычайную воздушность и нежность изделию.

Прорезная резьба по дереву

В этом виде деревообработки из полотна фон полностью удаляется пилкой или долотом. По-другому этот вид именуют как сквозная резьба по дереву. В основном применяется в мебельной сфере. Крупномасштабные изделия используются в украшении фасадов зданий: в декоре балконов, наличников, карнизов и именуются как «домовая резьба». Для прорезной техники используют древесину сосны, ольхи, березы, или осины, как правило, толщиной 1-2 мм. В наше время данная техника резьбы используется для украшения беседок и дачных домиков.

Скульптурная резьба по дереву

Эта техника изготовления изделий отличается от всех перечисленных обработкой заготовки со всех или нескольких сторон. Могут быть использованы различные инструменты, но главными являются ножи-косяки и стамески. Применяется этот вид резьбы по дереву в архитектуре (при создании колонн, балясин, резных столбов балконов), при изготовлении ножек дорогой мебели. Очень красиво и реалистично в данной технике — скульптурная резьба по дереву получаются фигурки животных и людей.

Фрезы для ручного фрезера

Фрезы — это режущий инструмент, который обрабатывает и формирует поверхность. Состоят они из цилиндрической части, которая зажимается цангами в держателе агрегата, и режущей части. Цилиндрическая часть может быть разного диаметра. Выбирайте такой, цанга под который есть в вашем аппарате. Форма и расположение ножей режущей части определяет тот вид, который получает древесина после обработки. В некоторых фрезах (для кромок) есть упорный ролик. Он задает расстояние от режущей поверхности до обрабатываемого материала.

Работа ручным фрезером по дереву предполагает наличие некоторого количества фрез. Это — малая часть того, что существует

Делают фрезы из разных металлов и сплавов. Для обработки мягкой древесины — сосны, ели и т.п. — используют обычные насадки (HSS), для жестких пород — дуб, бук и другие — из жестких сплавов (HM).

Каждая фреза имеет определенный ресурс и максимальную скорость, на которой обеспечивается нормальная работа с минимальным биением. Превышать рекомендованную скорость не стоит — это может стать причиной поломки фрезера. Также нет смысла точить фрезу, если она затупилась. Делают это на специальном оборудовании (стоимостью около 1000$), где можно задать требуемый угол заточки. Вручную ничего путного не получится. Так что затупившиеся проще (и дешевле) заменить, так как стоят они относительно немного.

Популярные виды

Есть некоторое количество типов насадок для фрезера, которые используются чаще всего.

Кромочные. Служат для обработки боковых поверхностей заготовок. С их помощью можно сделать ровные или фигурные края, можно сформировать выемки и шипы для стыковки деталей. Именно этот тип фрез бывает с подшипником на конце — он упирается в деталь, задавая расстояние от края обрабатываемой детали до резца.

Некоторые виды кромочных фрез

Пазовые фрезы — для формирования выемок в любом месте детали

Есть фрезы простые, сформированные из единого куска металла, есть наборные. Наборные имеют хвостовик — основу, некоторый набор различных режущих плоскостей, набор шайб разной толщины. Из этих деталей можно самостоятельно сформировать требуемый рельеф.

Наборная фреза — комплект из нескольких режущих поверхностей и шайб, из которых можно сделать фрезу требуемой формы

Это наиболее популярные виды фрез, но на самом деле их очень много. Кроме разного диаметра хвостовиков, есть различные диаметры режущих поверхностей, их высота, расположение ножей друг относительно друга и т.д. Вообще, для фрезеровки своими руками, требуется обычно около пяти наиболее ходовых фрез. Они обычно присутствуют постоянно, а остальные докупаются под конкретные виды работ.

Мастерская — Фигурное выпиливание электролобзиком элементов домовой резьбы. Мастер-класс

Домовой резьбой люди испокон веков украшали свои дома.

Талант русского народа и присущее ему чувство прекрасного позволили создать глубоко самобытные произведения, которые способствовали подъему и расцвету высокого искусства народной архитектуры и домовой резьбы.

Но главное, в домовую резьбу всегда вкладывали обережно-защитную символику. На нашем уроке мы будем резать резной деревянный элемент, который обозначал Берегиню- хратительницу очага!

На сегодняшнем уроке мы будем выпиливать элементы домовой резьбы электролобзиком. Этими элементами можно украсить фронтон дома, карниз, крыльцо.

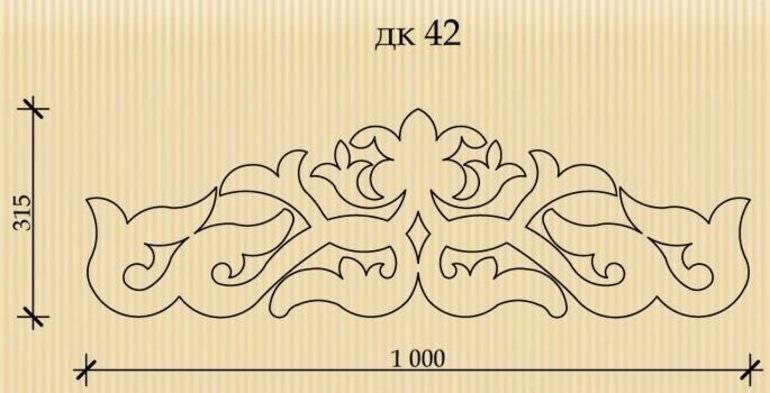

• Руководствуясь традициями русского деревянного зодчества, разрабатываем душе приятный образ — шаблон.
• Обрисовываем шаблон на подготовленную доску.

Сверлом по дереву (дрелью), нужного диаметра, просверливаем отверстия внутри рисунка.

Пользуясь электролобзиком, соблюдая технику безопасности, желательно одеть защитные очки.

Для выпиливания фигуры я использую пилку T244D. Для чистого выпиливания желательно отключить маятниковый режим пиления на электролобзике.

Перед выпиливанием заготовку нужно надежно зафиксировать струбциной.

При выпиливании нужно быть осторожным, стараться не «заезжать» в углах на рисунок и не делать крутых поворотов. Круглые места и отверстия в рисунке желательно делать фрезой или перьевым сверлом.

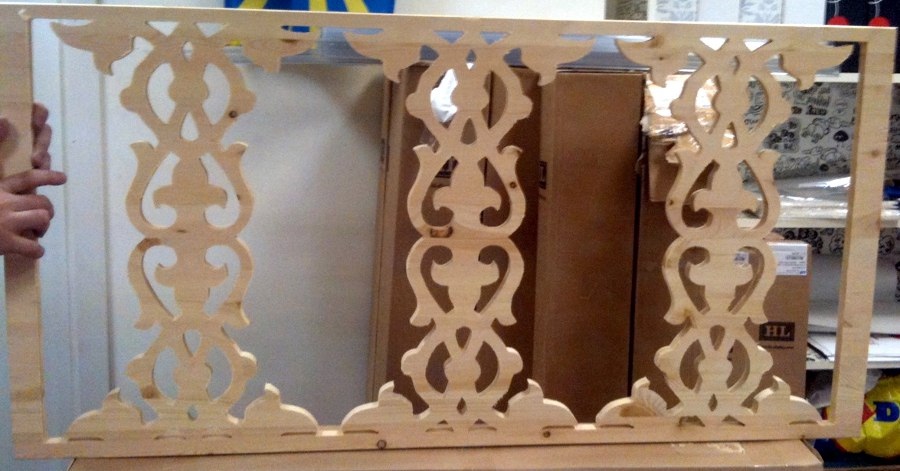

У нас получились две накладки для домовой резьбы, при желании их можно подрезать, отшлифовать, покрыть лаком. Украшенный такими фрагментами дом выглядит замечательно!

Кто умеет держать резец в руках, тот может подрезать элементы по торцам, что бы была не просто пропильная резьба, но и плоскорельефная.

Желаю творческих успехов.

Часто используемые виды фрез

В зависимости от типа обработки деревянной поверхности ручным фрезером, требуется установка режущей насадки определённого вида, предназначенной конкретно под эту задачу. Сейчас – детальнее о часто применяемых видах фрезерных насадок.

Пазовые

Используются для того, чтобы сделать паз по центру детали или от края к середине. Делятся на:

• прямые – для прямоугольных пазов;
• галтельные – делают закруглённые, U-образные выемки;
• галтельныеV-образные;
• конструкционные – выполняют паз в виде перевёрнутой буквы Т для соединения нескольких заготовок друг с другом;
• фасонные – для выемок в форме фигурной скобки.

Работа пазовой насадки

Кромочные

Уже из названия видно, что режущие насадки данного вида используют для фрезерования кромочных и торцевых поверхностей. Общая черта этих фрез – опорные подшипники регулируемого диаметра. За счёт этого краям заготовки придаётся сложная форма. Классифицируются следующим образом:

• прямые – затачивают ровные кромки, перпендикулярные верхней плоскости заготовки;
• калевочные – насадки сложной конструкции, позволяющие сделать волнистые, вогнутые, выпуклые кромки и торцы. Если есть опция настройки расстояния между режущими лезвиями, то выемке можно придать дополнительные выступы, сделать ступени;
• фальцевые – выполняют на кромке открытую прямоугольную выемку, фальц или четверть;
• конусные – обеспечивают косую заточку края детали;
• галтельные – делают на кромках и торцах закруглённые пазы;
• фигурные – благодаря резьбе таких фрез получают кромки оригинальной формы.

Кромочные виды фрез

Комбинированные

Основная задача – сделать за один проход в детали выемку и выступающий шип. Благодаря этому, заготовки можно соединять друг с другом. Различают такие подвиды:

• универсальные;
• пазо-шиповые – в комплекте идут две насадки: одна – для выемки, другая – для шипа;
• фрезы под вагонку – работают по схожему принципу с пазо-шиповыми;
• рамочные – обеспечивают точную заточку сложных форм благодаря опорным подшипникам, стопорной шайбе и гайке.

Пазо-шиповая заточка

Фигирейные

Назначение – декоративная обработка заготовок для мебели, в частности – выполнение филёнок и плинтусов. Делятся на следующие категории:

• горизонтальные – в несколько заходов затачивают кромку филёнки;
• горизонтальные двухсторонние – вместе с фигурной частью делают на кромке шиповый выступ;
• вертикальные – их используют для создания плинтусов.

Концевые

Универсальный вид фрезерных насадок. Применяются как для выборки пазов, так и для соединения пазо-шиповым способом, создания углублений, отверстий под замки. В этой категории наиболее известны бор-фрезы с наконечником, как у бормашины.

Подборка шаблонов и чертежей для резьбы

Чтобы не тратить время мы произвели подробный поиск и подобрали качественные шаблоны, которые будут полезны для приобретения навыков художественного выпиливания ручным лобзиком.

Для начинающих

Начинающим мастерам не стоит изначально браться за изготовление деталей со сложной геометрической формой и множеством узоров. Начать лучше всего с изготовления фигурок животных и новогодних украшений. При их изготовлении можно приобрести навыки художественного выпиливания лобзиком с наружной и внутренней стороны.

Ниже представлена подборка трафаретов для начинающих мастеров.

Вверху подставка с изображением ели со звездой, а внизу с колокольчиками
Ажурное сердце с подвязкой в виде маленького сердца
На трафарете сверху находится стилизованное изображение лебедя, на нижнем — колибри в полете
Верхний трафарет изображает бабочку. Нижний — новогодний шар с ушком для подвеса. Внутри находится изображение лебедя
Прямоугольный трафарет, внутри которого изображен сидящий на заборе петух
Стилизованное изображение совы
Влюбленные на сердце
Гарцующая лошадь с седлом
Большое и маленькое сердце

Для детей

Детям, как наименее опытным столярам необходимо выработать навыки художественного выпиливания и научиться правильно держать лобзик в руке. Поэтому начинать лучше с изготовления простых изделий, в основе которых лежат простые геометрические формы.

Далее представлена подборка из простых, но интересных чертежей для детского творчества.

Кот, сидящий на полке
Большой и маленький кот с протянутой лапой
Игрушка на елку Дед Мороз
Трафарет объемная елка
Новогодние игрушки: снеговик, олень и леденец
Большой и маленький сидящие коты
Трафарет лебедь
Составной трафарет вешалки в виде птицы
Сидящая мышь

Резьба по дереву: рисунки работ лобзиком и фрезером

Красиво, когда интерьер украшают картинами, выполненными на дереве. Вырезанные картины, изображающие различные истории, впечатляют своим видом. Вы и сами можете попробовать поработать с деревом, используя специальные инструменты.

Мастер в своей работе использует не только инструменты и сырьё. Ему нужны примеры, чтоб выполнялась резьба по дереву: фотографии, рисунки и эскизы. По ним мастер, как художник, создает свои композиции.

Мастер работает с различными инструментами: лобзиком, фрезером, бормашиной и др. Рассмотрим, как по рисункам выполняются работы.

Для начала приготовьте рабочее место, чтобы вам ничего не мешало, а все необходимое было под рукой. Позаботьтесь о хорошем освещении и удобной высоте поверхности для работы:

1) Выберите материал, с которым будете работать. Хорошо для работы лобзиком подойдёт ольха. Поверхность рабочей заготовки должна быть ровной и без сучков.

2) Вы можете придумать сами рисунок, который будете воплощать на дереве. Можно воспользоваться предложенными эскизами:

3) Желаемый узор перенесите на дерево. Это можно выполнить, используя кальку. Положите её на заготовку, сверху — листок с эскизом, и обведите карандашом все линии. Чтобы рисунок на заготовке не размазался и не испортил всю работу, пройдитесь по линиям лаком.

4) Приготовьте к работе лобзик. Умеренно натяните полотно инструмента. При слабой или слишком тугой натяжке полотно может поломаться.

Несколько слов о главном

Фрезер — это универсальный инструмент, который используется для обработки дерева. Нередко специалисты используют его во время ремонта. Например, просверлить отверстия, установить замки в дверь и т.д. В резьбе инструмент предназначен для обработки краев, кромок изделий.

Не всем мастерам удается работать с фрезером. Очень часто в обучающих книгах можно встретить цитату: «Научитесь работать с лобзиком, стамесками. Попробуйте выполнить работу руками. После обретения опыта легче будет справиться с фрезером». При выборе стоит проконсультироваться со специалистами, дабы не купить некачественный инструмент.

Для начала работы с инструментом можно записаться на курсы. К сожалению, они бывают дорогостоящими или не все захотят их посещать. В наше время найти обучающие пособия довольно легко. Существуют видео-уроки, которые помогут постичь азы работы с фрезером. Примеры некоторых из них указаны ниже.

Фрезер — непростой инструмент, поэтому перед просмотром видео нужно прочитать инструкцию по правилам эксплуатации инструмента. Множество сайтов и книг предлагают основы сборки, настройки, расскажут о назначении каждой фрезы. В специализированных магазинах можно найти дополнительные насадки для фрезера.

Схема фрезера для начинающих расписана на фото:

Применение в резьбе по дереву электроинструмента

В большинстве своем электроинструмент используется резчиками по дереву в подготовительных работах, разумеется, если не говорить о фрезерных станках с ЧПУ, но они в рамках данной статьи рассматриваться не будут. Кратко упомянув об инструментах знакомых каждому, более подробно затронем приспособления, применяемые непосредственно в резьбе.

Разберем применение различного электроинструмента на примере изготовления конкретной поделки резного подноса. Если быть до конца откровенным, то использование всего разнообразия агрегатов конкретно на данном примере не обязательно и призвано просто продемонстрировать его возможности.

#160

Для работы выбрана заготовка, обычная обрезная сосновая доска, разумеется, хорошо высушенная. На фото показано поэтапное применение рубанка, лобзика, дрели, ручного фрезера и мини-дрели с гибким валом. Остругав заготовку (рубанок) и закруглив углы (лобзик), намечаем бортики подноса и с помощью фрезера выбираем углубление в центре, изготовив, таким образом, грубую модель подноса. Хотя в подробности его изготовления мы углубляться не будем, т.к. статья посвящена электроинструменту. Наметив рисунок, высверливаем между ним отверстия и, используя лобзик и фрезер, придаем подносу желаемую форму. Закругляются грубые формы при помощи мини-дрели с гибким валом (получившей просторечное наименование «дремель », хотя это только название одной из фирм производителей).

#160 #160

#160

Ручной фрезер

Данный инструмент более уместен в мастерской столяра, но и просто самодеятельному резчику по дереву тоже легко найти для него применение, единственное, что может остановить начинающего мастера, это цена подобной роскоши, но и тут можно найти выход. Фрезер, показанный на фотографиях, был приобретен как списанный инструмент как раз у профессиональных столяров за чисто символическую плату, что не мешает ему время от времени выполнять свои прямые обязанности.

Основное его предназначение выборка пазов, но и с прорезной резьбой или углублением фона вокруг орнамента на плоском изделии, он справляется довольно легко, экономя резчику массу времени и силы.

#160

Мини-дрель

Мини-дрели, в особенности, снабженные гибким валом, превращают кропотливую работу с мелкими деталями в довольно простой процесс. Например, нанесение узора на поделку немного напоминает рисование. На деле, конечно же, разница существенная: бур, которым производят работу, может легко соскользнуть и погубить плоды многодневного труда, так что торопиться, а равно и небрежно относиться к этому, не стоит. Техника техникой, а твердую руку мастера, увы, ничем не заменишь, так же как и творческую фантазию. Собственно, первые изделия предпочтительней изготавливать именно руками, чтобы понять плюсы и минусы обработки разного дерева, научиться твердо держать в руках резцы, а применение электроинструмента только облегчает работу.

Сверление: благодаря небольшим размерам и возможности поворота под любым углом, сверление поделки с помощью гибкого вала значительно превосходит использование обычной дрели, также стоит отметить, что имея значительное количество оборотов, мини-дрель обладает сравнительно небольшой мощностью, практически бур или сверло можно удержать пальцами, что безусловный плюс с точки зрения безопасности.

Шлифование: в комплекте стандартных насадок имеется и войлочный круг небольших размеров, позволяющий отшлифовать готовое изделие практически в любом месте, тридцать тысяч оборотов в минуту дают очень неплохие результаты шлифовки.

На фото представлены: кольцевая шлифовальная насадка (их вполне можно изготавливать самостоятельно из наждачной бумаги) и стоматологические буры с образцами работы горсть этих буров в кабинете стоматолога обошлась автору в банку кофе и шоколадку.

Соединение шип-паз и ласточкин хвост

Для создания соединения шип-паз существует множество сложных приспособлений. Но если производство изделий из дерева поставлено не на поток, то соединение шип-паз при помощи ручного фрезера можно сделать простым способом.

1. Деталь, на которой будет вырезаться шип, должна иметь уже чистовой размер. Делая разметку, следует добавить к длине детали длину шипа. К примеру, для ножек столов и стульев будет достаточно длины шипа 30-40 мм, а для дверей – 55-70 мм. С помощью угольника сделайте разметку на краю заготовки.
2. Возьмите ножовку по металлу и сделайте небольшие пропилы (это будут плечи шипа).
3. Подготовьте фрезу “бочонок” и закрепите ее в цанге аппарата. С ее помощью будет создаваться шиповое соединение.
4. Закрепите заготовку на верстаке, а перпендикулярно ей закрепите вторую деталь такой же толщины (будет выполнять роль опоры для подошвы фрезера).
5. Далее, необходимо выставить величину вылета фрезы относительно площадки агрегата. Если шип будет располагаться точно по центру заготовки, то вылет инструмента должен быть таким, чтобы после переворачивания детали и второго прохода у вас получилась толщина шипа, соответствующая ширине паза. Ширина паза, в свою очередь, зависит от диаметра пазовой фрезы. Вот от этого размера и следует начинать расчет всего соединения.
6. После того, как вы определились с глубиной погружения инструмента и выставили ограничитель, можно приступать к выборке шипа. Включите агрегат и начинайте фрезеровать заготовку, но поэтапно, углубляясь каждый раз в материал на 3 мм.
7. Когда требуемая глубина будет достигнута, остановите аппарат и переверните заготовку.
8. Продолжайте выборку шипа методом, описанным выше. В результате вы получите шип прямоугольного сечения. Но, так как паз будет иметь по краям закругление от фрезы, то и на шипе потребуется срезать углы. Сделать это можно ножом или на точильном станке.

Как выбирается паз, было подробно рассмотрено выше. Если требуется сделать шип-паз по всей длине или ширине заготовки, то скруглять углы шипа не потребуется.

Чтобы изготовить шиповое соединение ласточкин хвост, используют специальное приспособление.

На фрезере устанавливается пазовая фреза “ласточкин” хвост, а также копировальная втулка, имеющая бортики, для лучшего позиционирования в прорезях шаблона.

После зажатия шаблона и заготовки проводится фрезерование по общим правилам.

Пазо-шиповое соединение также используется при изготовлении вагонки. Только, чтобы сделать вагонку, необходимо иметь комплект из 2-х фрез. Одна фреза выбирает паз на кромке детали, а другая – делает шип.

Чтобы сделать филенку, кромка которой является шипом, и прорезать паз в рамке фасада, также используют набор фрез.

Особенности использования ручного станка

Виды работ

Вырезание круглого отверстия.

Существуют различные виды ручных фрезеров, но мы будем говорить о погружном агрегате, так он наиболее универсален и используется чаще всего.

С помощью данного инструмента выполняют самые разные работы, которые можно условно разделить на такие группы и направления:

1. Фрезеровка канавок, четвертей и пазов. Эти и прочие углубления в заготовках могут располагаться вдоль и поперек волокон и слоев, иметь открытую или закрытую форму, выходить на кромку. Чаще всего эти элементы служат для формирования разъемных и неразъемных соединений;
2. Фрезеровка кромок. Профилирование функциональных и декоративных элементов, погонных изделий, мебели, поделок и прочего. Наиболее характерные примеры – это плинтуса, галтели, багеты, карнизы, наличники и т.д.;
3. Фрезеровка контуров и сложных поверхностей. Изготовление гравюр, вывесок, оригинальной мебели, панно, интерьерных элементов. Здесь широко применяются шаблоны и методы копирования;
4. Вырезание специальных конструкционных углублений, пазов, отверстий под замки, штапики, шипы и т.д.

Читать также: Черенок для инструмента изготавливается

Профилирование бруса для строительства деревянных домов.

К ручному фрезеру можно добавлять различные приспособления для облегчения работы и обеспечения точности линий. Это могут быть различные рейки, линейки, упоры, рамки, радиальные приспособления и прочие устройства.

Виды инструмента

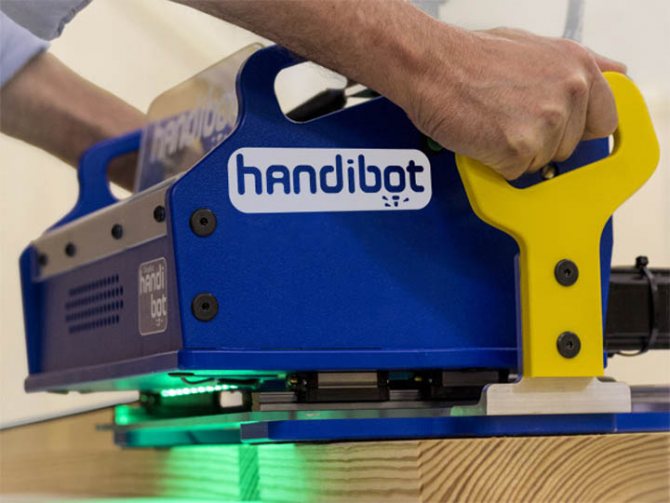

Современный ручной станок с компьютерным управлением.

Существует различный инструмент для фрезерования по дереву ручным фрезером. Для ручной работы используют специальные фрезы, состоящие из хвостовика в форме цилиндра диаметром 6, 8 и 12 мм, а также рабочей части с режущей кромкой. Эти фрезы могут отличаться размерами и конструкцией, формой режущей части, материалами.

Для нормальной работы и выполнения перечисленных выше операций необходимо обеспечить точное позиционирование фрезы в трех координатах. Для регулировки вертикального направления используют погружной механизм, а перемещение в горизонтальной плоскости обеспечивается разными путями: с помощью специального направляющего подшипника на фрезе, направляющей втулки на опорной поверхности инструмента или иного приспособления, которых существует множество.

Направляющий подшипник устанавливается на кромочных фрезах, предназначенных для обработки краев заготовок.

Кромочная фреза с подшипником.

Бывают такие кромочные фрезы для ручного станка:

• Профильные. Используются для формирования фигурного профиля плинтуса, наличника, багета и т.д.;
• Конусные. Необходимы для скашивания кромки под углом 45˚, 60˚, 30˚ и т.д.;
• Калевочные. Нужны для закругления кромки. Формирует четверть окружности разного размера с радиусом от 3 до 16 мм;
• Галтельные. Формирует декоративные края кромок в виде галтелей;
• Фальцевые. Фрезеровка четвертей, третей и т.д. Чаще всего используется для соединений и декора;
• Дисковые. Помогают вырезать на деревянных поверхностях горизонтальные пазы различной толщины.

Инструменты для декора и гравировки.

Также широко применяют фрезы без направляющих подшипников, которые называют пазовыми.

Среди них наиболее популярны такие виды:

• Прямоугольная. Используется наиболее часто для формирования прямоугольных пазов для различных соединений;
• Галтельная. Полукруглые пазы и канавки, декор;
• V-образная. Паз с наклонными стенками. Используется в гравировке надписей и прочих работах;
• «Ласточкин хвост». Применяется для создания открытых и закрытых шиповых соединений в мебельном производстве.

Типичный набор рабочих фрез.

Особенности работы

Важно правильно настроить инструмент. Перед работой выполняют настройку аппарата

В первую очередь выставляют глубину фрезеровки. В случае работ на большую глубину она достигается поэтапно

Перед работой выполняют настройку аппарата. В первую очередь выставляют глубину фрезеровки. В случае работ на большую глубину она достигается поэтапно.

Также необходимо выставить правильную частоту вращения. Она зависит от диаметра режущей части и типа материала. Как правило, для фрез маленького диаметра частота составляет 20 000 об/мин и более, а для фрез диаметром порядка 40 мм – 10 000 – 12 000 об/мин.

Примеры профилирования кромок.

Использование современной техники

Одним из лучших вариантов современной техники можно считать бормашину для резьбы по дереву или мини-дрель. С помощью такого устройства можно сверлить под разным углом, для чего рабочий орган имеет гибкую связь. Небольшие размеры бура и регулировка его вылета и скорости позволяют производить тонкую выборку древесины. При использовании войлочных насадок можно осуществить шлифование поверхности выемок.

Такой автоматизированный инструмент для резьбы позволяет вырезать любые формы на дереве в формате 3D. Этот станок для резьбы по дереву или пантограф, снабженный компьютерной «начинкой», может с помощью следящей системы создавать деревянные панно и скульптуры. Для начинающих заниматься резьбой по дереву предлагается основной, дополнительный и вспомогательный инструмент, способный в полной мере обеспечить весь процесс в ручном режиме. Если возникает стремление организовать соответствующий масштабный бизнес, то для этого предлагаются станки и автоматизированное оборудование.

Ажурные наличники

Резные полочки, абажуры, фоторамки, разнообразные конфетницы и чайные домики, шкатулки, канцелярские приспособления (пресс-папье, держатели для бумаг) — это далеко не полный перечень милых вещиц, которые создадут уют и особую атмосферу в доме.

Элементы для внешней отделки также можно изготовить самостоятельно. Так, для карнизов или наличников используется, как правило, массив сосны, однако подойдёт и фанера достаточной толщины (до 12 мм).

Вооружившись лобзиком для резьбы и шаблоном наличника, приступают к работе. Начинающим резчикам лучше предпочесть простые мотивы, с минимальным количеством закрытых областей. Однако если в шаблоне такие есть, то понадобится дрель. Порядок действия при выпиливании сложных элементов:

Дрелью или коловоротом проделывают отверстие внутри области с закрытым контуром. Развинчивают один из барашков на лобзике и высвобождают один конец пилки. Полотно вставляют в отверстие и закрепляют в рабочем положении

Линию распила осторожно подводят к контуру и обводят его полностью. Снова раскрутив барашек, пилку вместе с выпиленным элементом осторожно вытаскивают из рисунка

Ненужную часть снимают, пилку возвращают на место и продолжают работу.

Выпиливать следует аккуратно: изменить прорезанную линию бывает практически невозможно. В случае ошибки проводят параллельный краю пропил с отступом, достаточным для исправления огреха. Готовый наличник необходимо зашкурить и отшлифовать. Поскольку это наружная отделка, её необходимо защитить от пыли и влаги. С этим помогут справиться лак или краска. После высыхания деталь можно прикреплять на место.

Узоры для выпиливания лобзиком из фанеры настолько разнообразны и красивы, что трудно сделать выбор. Если такой вид творчества придётся мастеру по душе, то захочется продолжить, создавая всё новые и новые деревянные кружева.
