Разрез здания: чертежи двухэтажных, одноэтажных и многоэтажных домов, строительные рисунки, поперечные разрезы жилых строений и фасада

Как выглядит полный проект дома

Полный проект дома предполагает не только внешний вид и планировку, но и полное описание всех параметров постройки, инженерные коммуникации и характеристики стройматериалов.
Иными словами — это полное руководство к действию для строителей, которое может дать знающему человеку полную информацию о будущей постройке.

Таким образом, полные проекты домов включают в себя:

Архитектурное описание строения
. Сюда входят чертежи фасада дома с размерами внутренних помещений. Здесь обозначаются размеры и расположение окон, дверей, присутствуют все хозяйственные и жилые помещения.
Расчет конструктивных нюансов
, включая стропильные конструкции, коробку дома, фундамент и кровлю. Все эти элементы должны быть изображены на чертежах схематично с приложением расчетов и подробной разметки.

Обработка фасада гидрофобизатором

Схема электросети
. Здесь максимально подробно описывается подключение дома, особенности электрической разводки со схемами прохождения электропроводки, расположением розеток и т. д.
Инженерные нюансы
. Сюда входит план этажа с прокладкой жизненно важных коммуникаций — вентиляции, водопровода, канализации, отопления, газа и т. д.

Таким образом, проекты домов не ограничиваются одним лишь чертежом, как предполагают некоторые люди, неосведомленные во всех нюансах данного процесса. Поэтому отказавшись от услуг профессионального проектировщика, следует понимать, что перед строительством дома необходимо полное составление проектной документации.

Инженерно-технический раздел: чертежи комнат и коммуникаций

Инженерный раздел содержит схемы и чертежи электрообеспечения, систем водопровода, канализации, вентиляции и отопления. Таблицы-расшифровки включают данные о спецификации оборудования и общие расчеты. Это отдельные составляющие здания, размещенные внутри будущего дома.

Раздел по водопроводу содержит план расположения коммуникаций в подвале и на каждом этаже. Схема системы канализации выполняется в аналогичном порядке. Иногда эти два плана изображают в одном чертеже. Здесь также находится аксонометрическая схема монтажа холодного и горячего водоснабжения.

Чертежи электрообеспечения, систем водопровода, канализации, вентиляции и отопления изготавливаются на инженерном этапе.

В разделе монтажа отопления представлены поэтажные чертежи, начиная с подвала, и общая схема теплоснабжения всего дома. Системы газового оборудования и электрообеспечения изображены отдельными чертежами с индивидуальными схемами расположения газовой и электрической установок.

С целью предотвращения громовой опасности в моделирование домов необходимо включить монтаж громоотводного устройства, так как отсутствие подобной защиты может не только привести к разрушениям, но и создать угрозу жизни и здоровью обитателей дома. Установку громоотвода производят по отдельной схеме с привлечением квалифицирова?

Что необходимо учитывать при составлении схемы дома

Уже на этапе составления эскиза нужно четко определиться с количеством этажей, типом кровли, внешним видом фасада и фронтальных частей дома, вплоть до количества окон, балконов, наличия террасы или мансарды. Эскизный проект также предполагает наброски вида здания в продольном и поперечном разрезах, где указываются особенности конструкции и материалы, из которых предполагается возводить дом.

Пример чертежа одноэтажного дома из кирпича с мансардным этажом.

На заметку! Опытные проектировщики не советуют делать очень просторными спальные комнаты, так как большие помещения могут способствовать формированию чувства тревоги у их обитателей. Поэтому спальни должны быть компактными и уютными.

Перед тем как нарисовать план дома, необходимо определиться с расположением участка и изучить ориентацию относительно сторон света. Исходя из этих данных, определяется месторасположение комнат. Их количество зависит от того, сколько людей будет жить в здании и как часто будут приезжать гости на длительное время. Размещение помещений и функциональное предназначение каждого из них также является важным элементом.

Проекты дачных домов: описание конструктивных особенностей (прочитать подробнее)

Далее требуется определить, какие конкретно комнаты будут отведены членам семьи, а какие – гостям и работникам, если предполагается формирование определенного штата. Не следует забывать о планировке помещений, в которых будет собираться вся семья, – это столовая, зал или гостиная.

Важно учесть предпочтения и увлечения обитателей дома, чтобы выяснить необходимость включения в планировку тренажерного зала, бассейна или сауны, зимнего сада либо оранжереи, библиотеки с кабинетом или просторной мастерской. При составление эскизного проекта дома нужно учитывать все пожелания будущих жильцов

При составление эскизного проекта дома нужно учитывать все пожелания будущих жильцов.

Проекты одноэтажных домов

Работы по строительству одноэтажных домов проводятся достаточно быстро. Монтажные работы стоят недорого. Следует позаботиться на этапе проектирования, чтобы проходных помещений было меньше

При создании чертежа важно определить количество жильцов

Планировка жилых домов должна быть тщательной. Их теплоотдача гораздо выше, чем в многоквартирных зданиях. Причина в том, что все наружные стены сообщаются с улицей, к тому же нет подъезда

Локализации помещению в здании важно уделить особое внимание

Вам будет интересно: Что такое межевой план земельного участка, особенности и необходимые действия для получения документа

Планировку для одноэтажного дома можно сделать самостоятельно двумя способами:

Нарисовать вручную. Тогда потребуется миллиметровая бумага. При ее отсутствии подойдет лист с клетчатой разлиновкой. Этот метод подходит для людей, опытных в черчении. Иначе в чертеже будет много неточностей;
Применить проектировочную компьютерную программу. Таким образом, удастся создать не только главные наброски, а полный чертеж дома по всем нормам строительства. Чтобы не возникло ошибок, стоит покупать лицензионные программы;
Воспользоваться 3D-редактором. Это выбор для творческих людей. Создается трехмерный проект, прекрасно передающий размеры и локализацию помещений, дизайнерские идеи. Таким образом, удастся создать разрез промышленного здания или жилого дома.

Даже если дом небольшой, распределение пространства можно сделать грамотно

При создании чертежа важно учесть следующие нюансы:

Количество комнат с учетом их назначения, их локализацию

Важно учесть не только главные помещения, созданные для каждого жильца и функциональные комнаты (санузел, обеденная зона), но и гостиную, кладовку, прихожую;
Спальни следует создавать маленькими, а гостиную – просторной;
Увлечения жильцов тоже следует учесть
Некоторым хозяевам важно предусмотреть баню, тренажерный или читальный зал;
Спальню детей стоит планировать возле комнаты родителей;
Чтобы водопровод и канализационная система не занимали много места, обеденную зону, санузел и бойлер лучше планировать в одной линии;
Сохранению тепла будет способствовать тамбур или утепленная веранда;
При расчете стоит принять во внимание, что на каждого взрослого выделяется 8 кв. м
пространства;
Можно построить цоколь, чтобы увеличить полезное пространство.

Требования

Любые проектные документы, в том числе и представляющие фасад дома, выполняются с учетом требований, сформулированных в нормативных документах.

Нормируется:

размеры листов, на которых выполняются чертежи;
масштаб;
размер и вид шрифтов;
вид наносимых линий;
методы, применяемые для обозначения различных материалов;
графические значки, при помощи которых изображаются отдельные детали здания.

Масштабы

Вряд ли кому-то придет в голову изображать на бумаге фасад даже небольшого дома в натуральную величину. Как правило, чертеж фасада жилых домов изображается в масштабе 1 : 100. При проектировании промышленных зданий могут использоваться масштабы 1 : 200 или 1 : 400.

Для изображения отдельных элементов, которые могут украшать фасад, может применять масштаб 1 : 50, в редких случаях отдельные элементы изображают в натуральную величину.

Особенности составления проектов домов: чертежи и план как основная часть планирования

Определившись с планировкой дома, нужно мысленно представить жизнь семьи в здании, продумать все элементы, чтобы ничего не упустить. Поэтому не стоит спешить с созданием окончательного варианта планировки дома. Готовые чертежи и планы дома должны быть максимально совершенны, чтобы конечный результат удовлетворял всех домочадцев, а построенное жилище прослужило максимальное количество лет без реконструкции и переделок. Конечный вариант эскиза стоит обсудить на семейном совете, учитывая при этом все детали, вплоть до мелочей.

В первую очередь в схеме дома указывают желаемое количество этажей. Это может быть просторный одноэтажный дом, компактный двухэтажный коттедж или роскошный особняк в два яруса с мансардой.

Внутренняя планировка, изображаемая на чертежах зданий, должна включать такие зоны:

жилые комнаты;
хозяйственные помещения;
зоны общего пользования;
дополнительные пристройки.

Одноэтажный дом разграничивают на зоны с помощью перегородок, а также размещая помещения однотипной функциональности в одном крыле. В двухэтажных коттеджах спальни, гостевые и детские комнаты традиционно располагаются на втором этаже, а на первом находятся хозяйственные и служебные помещения общего пользования.

Проекты двухэтажных коттеджей

В двухэтажном доме будет достаточно пространства для реализации всех идей. При планировке дома с двумя этажами следует учесть, где будет находиться каждое помещение:

Спальни лучше спланировать таким образом, чтобы оконные проемы выходили на юго-восток или восток;
Обеденную зону, прихожую и санузел лучше располагать на западной стороне;
Окна в комнатах для гостей выходят на юг или юго-восток.

С помощью продуманного расположения жилых комнат можно получить много света там, где это необходимо и образовать воздухообмен. Чертеж в разрезе получится доступным, не усложненным лишними деталями. Простота будет гарантировать качество. Такой чертеж станет удобным для дальнейшей работы профессионалов. Внутреннее пространство помещений обустраивается по своему вкусу.

Вам будет интересно: Из чего состоит смета на каркасный дом: расчеты и разбор сложных разделов

Общие принципы построения

Для постройки панельного, деревянного дома и любых других зданий важна разработка проекта. В типовом проекте немало документов, но будущих хозяев обычно интересуют чертежи многоэтажных и одноэтажных жилых зданий в разрезах, где можно увидеть результат процесса постройки.

В чертежи обычно входят фасады и разрезы:

Фасад представляет собой изображение внешнего вида дома. В основном в таком чертеже присутствуют несущие элементы и детали отделки, воссоздающие точный вид здания;
Разрез здания – графическое изображение коттеджа с рассечением по плану секущими плоскостями. На нем зафиксированы объекты, сквозь которые проходит секущая площадь и располагающиеся за ней.

Чертеж фасада позволяет представить, как дом будет смотреться внешне, здание в разрезе показывает внутреннее устройство комнат.

В проектных документах должно быть минимум два чертежа. В одном представлен поперечный разрез, в другом – продольный разрез. При сложной конфигурации постройки документов больше.

При создании чертежей высотных построек, частных домов, производственных и административных зданий требуется обозначить разрезы. Для этого применяются тонкие вертикальные и горизонтальные линии. Чаще всего их делают по стенам лестничной клетки. Алгоритм вычерчивания разреза:

Вначале для главных несущих панелей и колонн (если они есть) нанести и указать вертикальные координационные оси;
После сделать горизонтальные линии уровней, находящиеся перпендикулярно с координационными осями. Это линии тротуара или земли, примерного верха карниза, перекрытия чердака, полов на каждом этаже;
Затем тонкими линями нанести контуры внутренних и наружных стен, перегородок. Зафиксировать высоту конька крыши, перекрытий между этажами и чердаком. Нужно нарисовать карниз стены, скат крыши, выносы цокольного этажа;
Наметить дверные и оконные проемы в перегородках, наружных и внутренних стенах, остальные элементы постройки;
Далее наносят необходимые размеры и отметки. Нужно начертить размерные и выносные линии и знаки, которые позволят сделать простановку высотных отметок, провести маркировку координационной оси;
Сделать завершающее обведение сечей, поставить высотные отметки и разрезы, записать разъясняющие слова, названия, убрать ненужные линии.

Вам будет интересно: Ситуационный план земельного участка: как получить, составить самому

Как оформить разрез здания

Разрезы изображаются в виде сечения вертикальной плоскостью, проходящей, как правило, через оконные и дверные проемы. Разрезы выполняются так, чтобы с достаточной ясностью выявить объемно-пространственное и конструктивное решение здания, высокую координацию всех его элементов. Различаются продольный и поперечный разрезы, в случае необходимости выполняют местные разрезы с целью выявления особенностей архитектурно-инженерного решения проектируемого объекта. Разрезы выполняют между конструктивными элементами, последние можно рассекать поперек (кроме колонн). Направление взгляда для изображения разрезов следует принимать по плану снизу вверх и справа налево. В названиях чертежей пишут: «Разрез 1—1», «Разрез 2—2». На разрезах показывают все конструктивные элементы, расположенные в пределах секущей плоскости и непосредственно за ней

(рис. 1).

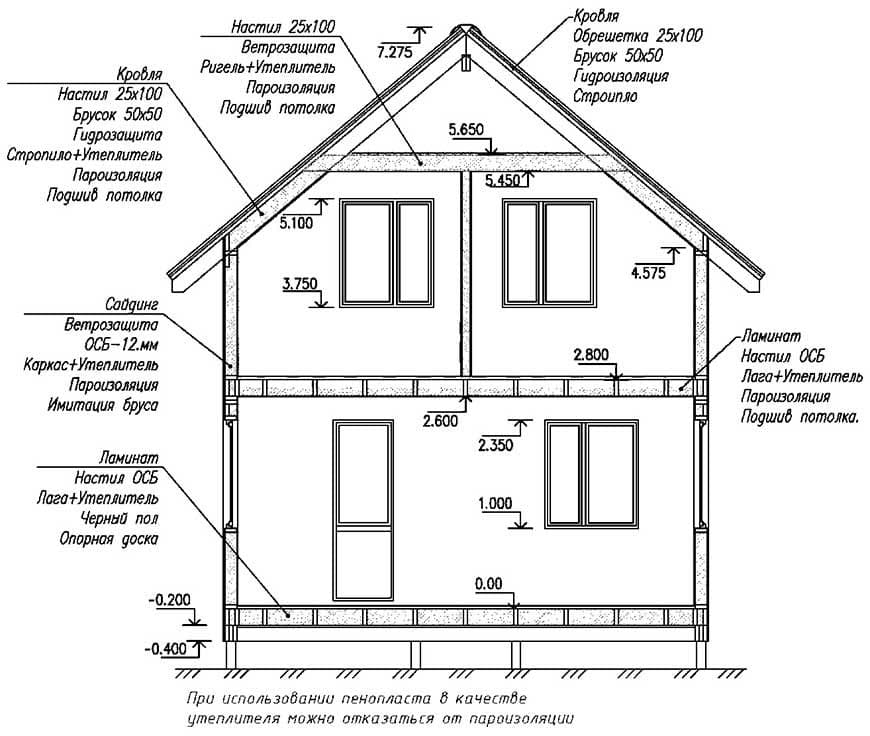

Рис 1. Пример оформления разреза здания. Все конструктивные элементы обводят основной линией.На чертежах разрезов наносят: — координационные оси, — расстояние между ними и привязку наружных стен к крайним координационным осям, — вертикальные цепочки размеров, включающие толщину перекрытий и высот помещений, — вертикальные размеры оконных проемов и т.д., — горизонтальные цепочки размеров, — отметки уровня чистого пола помещений и низа настилов перекрытий, наружных элементов стен, земли, — состав перекрытий и покрытий с указанием названий, составляющих их конструкций и материалов.Назначение архитектурных разрезов — изображение композиционно- пространственного решения здания и его связи с окружающей средой. Поэтому элементы, попавшие в сечение, в разрезах можно показать условно. В этом случае плоскости сечений чаще всего заливают черной тушью. Однако если планы решены в другой технике (разведенная тушь, цвет и т.д.), то при выполнении используют те же приемы, что и при выполнении планов. Все, что находится за плоскостью сечения — окна, двери, элементы внутренней отделки, оборудование и мебель — обводят тонкой черной или цветной линией в соответствии со стилем выполнения планов. Если разрезы выполняются в крупном масштабе, то плоскость сечения оставляют белой, а интерьер, как главный элемент разреза, выполняют в черно-белой графике (рис. 2) однотонной отмывкой или полихромно, применяя акварель или, что более современно, темперу или гуашь. При этом изображение интерьера может быть и плоскостным, и объемным.

Рис. 2. Пример оформления разреза здания.

Рис. 3. Пример оформления разреза здания коттеджа.

Рис. 4. Архитектурный разрез здания.

распечатать

Особенности схем фасадов

Общие положения мы перечислили. А есть ли какие-то нюансы, связанные именно с интересующими нас прежде всего фасадами? Как начертить фасад здания в соответствии с действующими правилами?

В проектировании зданий вам помогут профессионалы https://domwood96.ru/services/proektirovanie-zdaniy/. Обращаясь к специалистам, вы точно будете довольны.

Вот инструкция.

Чертеж фасада должен давать ясное представление о внешнем виде поверхности здания (см. красивые фасады частных домов), о пропорциях и размере отдельных элементов.
Если фасад и план находятся на одном плане — они выполняются в едином масштабе и должны находиться в проекционной связи. Что это означает? Только то, что схема располагается на чертеже под фасадом.
Фасады разных сторон здания имеют собственные названия, которые указываются на листе. Различают главный, дворовый и боковые (торцевые) фасады.
В проекте указываются все конструктивные детали, которые будут присутствовать в реальном здании. К примеру, главный фасад школы на чертеже должен быть снабжен крыльцом, дворовый — пожарной лестницей; прорисовываются карнизы, слуховые окна и прочие, казалось бы, мелочи.
В техническом проекте на фасаде принято показывать его собственные и падающие на него тени. Для этого он красится акварелью или затеняется сухой тертой тушью.
На схеме фасада не указываются горизонтальные размеры. Однако с одной стороны на расстоянии 15-20 миллиметров от контура фасада проставляются общие размеры по высоте и отметки уровня для земли, окон и дверей, цоколя, карниза и конька крыши и верхних точек труб и вентиляции.
Внизу фасада наносятся оси деформационных швов и перепадов высоты здания.

Перед нами — выполненный по всем правилам чертеж фасада. Весьма сложный, надо сказать. Он снят с вполне реального здания — Большого Драматического Театра на набережной Фонтанки в Санкт-Петербурге.

Общие положения

Ответ на вопрос, как чертить фасад здания, мы начнем с перечисления общих для всех строительных чертежей и схем требований.

Терминология

Все строительные чертежи получаются проектированием определенного вида здания на плоскость.
Собственно чертеж фасада дома — это его фронтальная проекция на плоскость, расположенную параллельно фасаду
.
Проекция среза здания в продольной или поперечной плоскости — это, соответственно, продольный или поперечный разрез.
Если на бумагу переносится горизонтальный срез здания, его принято называть планом. В зависимости от того, на каком уровне срез выполнен — это может быть план подвала, первого этажа и так далее.
Вид сверху на участок, включающий здание или группу зданий и сооружений, принято называть генеральным планом.
Наконец, независимо от того, какой объект изображен — подвал детского сада, фасад промышленного здания, фасад коттеджа, или туалет на дачном участке — все эти изображения имеют общее название: архитектурно-строительные чертежи.

Несмотря на распространение электронных носителей, чертежи обязательно распечатываются на бумаге.

Нормативные документы

Разрезы, планы и чертежи фасадов зданий должны быть выполнены в общей системе ЕСКД (единой системе конструкторской документации). Ее стандарты определяются ГОСТ 2.301-68 — ГОСТ 2.307-68.

Что именно регламентируется?

Форматы листов всех чертежей.

Масштабный ряд изображений.
Толщину линий.
Наименование элементов изображения.
Чертежные шрифты.
Методы изображения на чертежах различных предметов.
Графические обозначения различных материалов.

Масштабы при составлении генеральных планов объектов могут применяться следующие:

1:200;
1:5000;
1:10000;
1:20000;
1:25000;
1:50000.

В чертежах фасадов и планов используются, разумеется, и более крупные масштабы.

Масштаб 1:1 может быть применен при переносе на бумагу карнизов сложной формы и других мелких элементов. Впрочем, это скорее исключение. Масштабы увеличения в архитектурно-строительном черчении не используются.

Правила выполнения чертежей

Чтобы правильно выполнить своими руками чертежи фасадов домов, планы этажей и прочие архитектурно-строительные схемы, нужно придерживаться довольно жестких правил.

Толщина основной линии должна быть одинаковой для всех деталей чертежа, выполняемых в одинаковом масштабе. Исключение — чертежи разрезов: видимые линии контуров могут быть вычерчены тонкой линией.
Наименования, заголовки и обозначения в поле чертежа могут писаться без наклона. А вот размеры и прочие надписи на стрелках пишутся наклонными, с углом относительно основания строки около 75 градусов.
Общее количество размеров на чертеже должно быть, как и подсказывает здравый смысл, достаточным для проведения строительных работ. При этом допускается дублирование одного и того же размера на разных элементах изображения.
Размеры проставляются в миллиметрах без обозначения единиц измерения. Однако уровень над грунтом проставляется в метрах с точностью до третьего знака после запятой.

Традиционно все размеры на чертежах указываются в миллиметрах. Правило не абсолютно; но другие единицы измерения должны быть указаны в примечаниях.

Общие положения

Терминология

Все строительные чертежи получаются проектированием определенного вида здания на плоскость.
Собственно чертеж фасада дома — это его фронтальная проекция на плоскость, расположенную параллельно фасаду .
Проекция среза здания в продольной или поперечной плоскости — это, соответственно, продольный или поперечный разрез.
Если на бумагу переносится горизонтальный срез здания, его принято называть планом. В зависимости от того, на каком уровне срез выполнен — это может быть план подвала, первого этажа и так далее.
Вид сверху на участок, включающий здание или группу зданий и сооружений, принято называть генеральным планом.
Наконец, независимо от того, какой объект изображен — подвал детского сада, фасад промышленного здания, фасад коттеджа, фасад кафе или туалет на дачном участке — все эти изображения имеют общее название: архитектурно-строительные чертежи.

Несмотря на распространение электронных носителей, чертежи обязательно распечатываются на бумаге.

Нормативные документы

Что именно регламентируется?

Форматы листов всех чертежей.

Важно: требования к формату подразумевают определенные соотношения сторон самого листа, а не рамки чертежа

Масштабный ряд изображений.
Толщину линий.
Наименование элементов изображения.
Чертежные шрифты.
Методы изображения на чертежах различных предметов.
Графические обозначения различных материалов.

Масштабы при составлении генеральных планов объектов могут применяться следующие:

В чертежах фасадов и планов используются, разумеется, и более крупные масштабы.

Правила выполнения чертежей

Толщина основной линии должна быть одинаковой для всех деталей чертежа, выполняемых в одинаковом масштабе. Исключение — чертежи разрезов: видимые линии контуров могут быть вычерчены тонкой линией.
Наименования, заголовки и обозначения в поле чертежа могут писаться без наклона. А вот размеры и прочие надписи на стрелках пишутся наклонными, с углом относительно основания строки около 75 градусов.
Общее количество размеров на чертеже должно быть, как и подсказывает здравый смысл, достаточным для проведения строительных работ. При этом допускается дублирование одного и того же размера на разных элементах изображения.
Размеры проставляются в миллиметрах без обозначения единиц измерения. Однако уровень над грунтом проставляется в метрах с точностью до третьего знака после запятой.

Внимание: допустимо указывать размеры и в сантиметрах при условии, что единицы измерения оговорены в примечании к чертежу. И в этом случае единицы измерения не указываются отдельно

Требования к чертежам

Вертикальная плоскость сечения передает точные сведения о размерах элемента. Важными отметками являются указания расстояния от потолка до пола.

Высота потолков стандартных жилых помещений – не больше 3 м;
Промышленного каркасного здания будет выше – от 3,3 м;
Помимо стен и их отверстий на чертеже есть перила, локализация лестниц, их высота;
Для окон в стене указывается высота подоконника. Для здания с мансардой она равна 80 см, от потолка до окна – не больше 30 см.

Дом в разрезе по лестнице чертится после осуществления всех расчетов при проектировании. Сначала при построении и вычерчивании разреза здания нужно проведение координационных осей, после вычерчивания стен, отметка уровней лестничных площадок горизонтальными линиями.

После этого следует от любой горизонтальной линии отложить размер ширины площадки (1410 мм), через каждые 300 мм отметить точки, провести сквозь них вертикальные линии для разбивки ступеней. Затем к площадке нижнего этажа отложить 300 мм (это ширина ступени), соединить точку с последней точкой уровня промежуточной площадки, находящейся выше. Линия нужно чертить наклонную прямую.

Прямая пересечется с вертикальными линиями несколько раз. Сквозь них чертятся горизонтальные (проступи) и вертикальные (подступенки) линии. Остальные ступени и марши разбиваются по такому же алгоритму.

После на разрезе чертят лестничные площадки, марши, контуры сечений ступеней, стен, площадок. Происходит их обводка основными линиями

Важно понимать, что по лестнице плоскость чертится по маршам, располагающимся к смотрящему чертеж человеку ближе других

Чертежи фасадов – определение и особенности

Чертеж фасада – это графическое изображение внешнего вида проектируемого здания с разных сторон, так называемый вид сбоку. Он обязательно содержит высотные отметки и другие размеры, которые определяют положение конструктивных элементов дома, видимых снаружи. В отличие от цветных изображений фасада, чертеж выполняется на плоскости и не содержит перспективных искажения, цвета или теней.

Для получения визуального представления о проектируемом доме дополнительно разрабатываются цветные фасады. Их главная цель – дать заказчику представление, как выглядит построенное здание. Нередко под общим термином «фасады» обозначаются обе описанные выше части проектной документации. Главные различия между ними таковы:

Чертеж фасада дома относится к рабочей документации и необходим для создания кладочных чертежей и разработки конструктивно-технической и архитектурной части проекта;
Фасады в цвете позволяют получить представление о внешнем облике и эстетических параметрах будущего здания, способах и материалах отделки, а также его архитектурных особенностях.


Чертеж фасада	Фасад в цвете

Чертежи фасадов домов и коттеджей выполняются в соответствии с проектными стандартами и правилами в едином стиле с другими частями документации. Это необходимо для того, чтобы облегчить чтение чертежей и сопоставление их между собой.

Единых нормативов и стандартов для разработки фасадов в цвете нет, однако, в большинстве случаев проектировщики и архитекторы стараются унифицировать всю разрабатываемую проектную документацию. Поэтому выполняются два варианта цветных фасадов – крупный для более простой визуализации и обычный в масштабе, аналогичном техническим чертежам.
