Козел для распилки дров своими руками: фото, схемы, чертежи, видео

Регламент работ

Схема конструкции козла

После этого пропилы выбиваются при помощи стамески, в сформированные пазы вставляются выпиленные бруски, на этом месте все фиксируется при помощи саморезов.

Предлагаем ознакомиться Как сделать пресс для топливных брикетов своими руками

На брусках с дюймовым сечением отмечаются места для крепления усилителей, они предотвратят расхождение ножек. При помощи ножовки отпиливаются лишние отрезки, мастером подбирается длина ножек. Когда дровяные козлы будут готовы, их нужно обработать морилкой и просушить, после этого приспособление готово к использованию.

Стандартные козлы имеют довольно большой размер и вес, что не всегда позволяет транспортировать их. Именно поэтому много людей предпочитают покупать или сооружать мобильную установку, способную с легкостью переносится.

Но сразу стоит учесть, что изготовление такой конструкции займет больше времени. Все, что для них потребуется:

4 деревянных бруска среднего диаметра;
металлическая труба длиной 1,5 метра;
прочная веревка или трос;
прочное сверло по дереву.

Сбор конструкции всегда начинается с брусьев. На них нужно наметить место разреза, куда потом будут устанавливаться ножки. После сверления планок в них вставляется основание, потом ножки устанавливаются по местам. В завершение делается ограничитель для стоек, предотвращающий деформацию ножек.

Конструкция козла для работы с бензопилой

Некоторые люди приспосабливаются пользоваться стандартными козлами при распиливании бревен бензопилой, но выполнять действия будет крайне неудобно, а цепную пилу непременно зажмет, когда бревно будет практически полностью распилено.

Чтобы избежать зажима цепи, рекомендуется соорудить несколько иную конструкцию. Специалисты предупреждают, что изготовить козлы для распиловки бензопилой несколько сложнее, так они должны быть выполнены из металла.

Необходимо учитывать, что для их сборки потребуются не только бревна и инструменты, но и специальное крепление, оно предотвратит перевешивание бревна на один конец. При отсутствии определенных знаний владельце легче просто приобрести готовые козлы в строительном магазине, сэкономив время и обеспечив себе безопасность.

Планировка козлов для работы с обычной пилой

Так как в основном используется обычная ручная пила для распиливания небольших по размеру дров, размеры козел могут быть стандартными. Используя их, хозяин сделает удобный инструмент для работы с деревом, который будет небольшим по габаритам и лёгким, но в то же время прочным. Для этого нужно взять следующий материал:

Брус размерами 10х10 см в разрезе. Этого вполне достаточно для распилки на козлах дров средних габаритов. Длина бруса равняется 1-1,2 м. Ножки козел могут иметь меньшие размеры в разрезе. Будет достаточно взять брус 5х5 см и с длиной в 1 метр

Количество ножек – 4 штуки

Немаловажной частью «козла» для дров являются «рога». Тут можно использовать такой же по характеристикам брус, только длиной в 36 см

Количество, необходимое для сборки – 2 единицы. Различные варианты устройства дровяных козлов

В некоторых случаях понадобится сделать усиление под ножки конструкции. Для этого нужен брус из дерева сечением в 1 дюйм. В идеале понадобится 4 таких опоры, но при желании можно обойтись и двумя. В качестве крепёжных элементов наилучшим образом подойдут обычные саморезы по дереву шириной в 45 мм и длиной в 100 мм. Для надёжного укрепления всей конструкции понадобится от 30 до 40 штук. Для защиты от гниения бруса, из которого сделаны козлы, понадобиться специальная защитная краска или лак. Также необходимо приобрести морилку.

Данный список актуален для тех, кто хочет с нуля собрать своими руками всю конструкцию. Конечно, те хозяева собственных земельных участков, которые имеют остаточный материал от прошлых хозяйственных работ, могут заменить что-либо из составляющих вещью, имеющейся в наличии.

Для проведения монтажа козел своими руками понадобится следующий набор строительного инструмента:

Одна из схем конструкции козлов для распилки дров

Для распилки и выравнивания бруса необходима обычная ножовка поддереву.
Чтобы козлы, сделанные своими руками, имели ровные формы и не шатались при эксплуатации, необходимо использовать строительный уголок.
Для нанесения отметок на материал при планировке нужно иметь обычный простой карандаш.
Саморезы лучше всего закручивать при помощи шуруповёрта или крестовой отвёртки.
Молоток для забивания гвоздей при закреплении «рогов».
Стамеска.
Измерительная рулетка, которой будут проводиться все замеры.
Для покрытия готовой конструкции лаком или краской лучше всего подойдет малярная кисть размерами 4-5 см.

После подбора нужного материала можно переходить к сборке козлов. Начинать работу лучше всего с обработки бруса для основы. На нем необходимо сделать разметку будущих пропилов, которых должно быть по 6 с каждой стороны. В общей сложности пазов для крепления ножек и рогов должно выйти 12.

Пример крепления стоек козлов

Каждый из них имеет глубину в 2,5 см, чего будет достаточно для надёжного закрепления конструкции. При пропилке стоит проследить за тем, чтобы пазы были на 2-3 мм меньше чем ножки, что позволит плотно закрепить брусья. После того, как основная часть козел была обработана и установлена на ножки, можно переходить к монтажу крепёжных элементов. При помощи саморезов все составные части надёжно закрепляются.

Дальше необходимо установить усилители креплений, которые обеспечат не только дополнительную устойчивость и крепость козел, но и обезопасит рабочее место, исключив возможность расхождения ножек конструкции. Для их монтажа нужно отпилить нижнюю часть на каждой ножке таким образом, чтобы можно было установить дополнительное крепление. После окончания сборки конструкции своими руками можно переходить к нанесению защитного слоя покрытия. Обычно для обработки используют морилку. Окончательно обсохнув, козлы для дров станут готовыми к использованию.

Это интересно: Как сделать поленницу для дров: освещаем в общих чертах

Все гениальное просто

Сам по себе козел – конструкция достаточно простая, и ее сможет сделать даже тот человек, который никогда такими вещами не занимался. Более того, в настоящее время есть несколько вариантов изготовления, каждый из которых подходит для тех или иных случаев. Козлы можно сделать из дерева или металла. В первом случае конструкция получается весьма легкой, а ее прочность — ограниченной. При этом для ее создания не нужно ничего, кроме досок, гвоздей, саморезов и еще нескольких простых инструментов. Металлический козел значительно прочнее и долговечнее, но на его изготовление уходит больше сил и ресурсов. В любом случае имеет место как первый, так и второй вариант.

Особенности и преимущества козлов под бензопилу

Профессиональные козлы для работы бензопилой обладают такими преимуществами:

Профессиональный козел для распила брёвен бензопилой очень удобен в использовании

При помощи такого оборудования владельцы могут пилить дрова в одиночестве, поскольку передвигать бревно в процессе работы не придется.
Цепь инструмента гарантированно не зажмется.
Мастер сможет самостоятельно регулировать длину колодок, на которых пилится бревно.
Отпиленные бревна будут скатываться в противоположную от пильщика сторону.
Чаще всего для работы с бензопилой производят мобильные козлы, их очень легко складывать и они занимают совсем немного места в сложенном положении.

Если же у человека нет возможности приобрести готовое изделие, ему необходимо попытаться сделать его самостоятельно. Очень неплохо зарекомендовал себя метод с использованием тяжелой основы и креплением пары рожек для фиксации бревна.

В качестве основы многие мужчины используют колесо от машины – его металлический каркас, но потом утяжеляют его при помощи вспомогательных материалов. Такая конструкция является не совсем продуктивной, но работать с ней вполне удобно.

Как изготовить строительные козлы своими руками: Обзор вариантов +Видео и Фото

Козлы строительные- как изготовить своими руками? Множество работ связанных с ремонтом и строительством должны проходить на возвышении. Первое что попадается это стремянка, но она сильно ограничивает ваши возможности. Для этого придумали козлы и подмостки, ведь на них может встать даже два человека, а так же весь необходимый инструмент который необходим в свободном доступе. Поскольку козлостроительное производство еще не так широко развито, можно научиться монтировать козлы строительные своими руками.

Строительные козлы – практичное решение, позволяющее находится на возвышенности, свободно передвигаться.

Общие сведения

В этом с козлами ничего не сможет конкурировать. Изготовлены они могут быть из:

Дерева,
Металла,
Смешанные (дерево и металл).

Какими бывают козлы

Если немного ранее такую опору для работы можно сделать только самостоятельно, то уже сейчас они в свободном доступе в любом строительном магазине. Чаще всего козлы из магазина изготовлены из алюминия, благодаря этому они очень прочные и устойчивые, а также имеют совсем небольшой вес.

Строительные подмостки бывают двух видов:

Складные. Очень удобные, компактные козлы в сложенном виде очень удобно хранить. Но с ними так же следует быть осторожным, их всегда необходимо проверять на устойчивость.
Не складывающиеся. Имеют огромное удобство для работы на них и устойчивость, так как представляют собой единую опору. Но в данном случае их не совсем будет удобно хранить.

Козлы из алюминия довольно сложно и не бюджетно монтировать в домашних условиях. Поэтому хороший вариант это деревянные козлы. Ведь дерево это очень практично и удобно.

Монтаж

Для монтажа понадобится:

Схема,
Рулетка ( для замеров деревянных полотен перед началом работы),
Пила (используется для того, чтобы распиливать доски),
Карандаш (для разметки),
Дрель ( для скрепления досок при помощи шурупов, при работе с электрическим инструментом необходимо знать и следовать технике безопасности),
Шурупы,
Болты, гайки и т. д.
Уголок столяра,
Деревянный материал.

Обратите внимание! Выбирать материал необходимо без трещин и сучков. Если они не соответствуют, то ни в коем случае не рекомендуется использовать такой материал

Схема сборки

Необходимо положить на плоскую поверхность пять деревянных оснований 1500х100х30, и три с размерами 500х100х30 мм. Доски с меньшими размерами поставьте реберной стороной, чтобы расстояние между ними не превышало 1,5 м.

Третью необходимо расположить, ровно между ними. Доски побольше в количестве двух штук уложить поверх меньших в форме прямоугольника. Доска посередине длина у которой 0,5 метра необходимо выровнять пользуясь рулеткой.

Далее обязательно проверьте, ровна ли конструкция и соедините все при помощи саморезов.

На перевернутую конструкцию уложите еще две доски в форме прямоугольника, соедините. Получается настил, либо площадь для работы.
Возьмите еще четыре деревянных полотна с размерами 1100х100х30 и прикрепите их с торцов. Получается конструкция чем-то напоминающая стол.
Следующим этапом необходимо произвести усиление конструкции досками 1700х100х30мм и 1500х50х30мм. Их необходимо прикрепить так, чтобы противоположные усиления находились в разных диагоналях.
И последний пункт крепление лесенки. Для более удобной работы ступени снизу можно сделать с небольшим выступом. Длину лестницы подбираете из индивидуальных предпочтений.
Все, ваши козлы готовы. Но для безопасных строительных и ремонтных работ их необходимо проверить. Для этого располагаем на поверхности какие либо предметы с большим весом, если козлы выдержали значит можно не бояться и смело их применять в монтаже.

Особенности козлов из металла

Если у вас нет возможности или желания монтировать деревянные козлы самостоятельно, можно приобрести металлические. Они более устойчивы для любых видов работ.

Разновидности металлических лесов:

Штыревые,
Хомутовые,
Рамные,
Клиновые ( имеют одни из самых сложных соединений, в форме дисков приваренных к прямым стойкам и трубам. Замок располагается на диске, клин входит в отверстие. Преимущество таких лесов то что их очень легко подвергнуть сборке и разборке, и перенести в другое место.)

Выбирать строительные козлы необходимо очень внимательно, учитывая сложность будущей работы, степень нагрузки и стоимость.

Так же можно приобрести материалы для самостоятельного монтирования, либо уже изготовленные детали, которые остается лишь скрепить между собой.

Конструкция для ручного распила

Долгие столетия козлы практические не изменялись. Мастера только подстраивали ширину и высоту изделия под собственный рост и размер бревен. Раньше древесину пилили парой при помощи двуручной пилы.

Процесс распила при работе вдвоем контролировался свободной рукой. С обоих сторон рабочие придерживали концы бревна, направляя его или надавливая для более удобной работы. При распиле больших стволов их допиливали немного глубже середины и прокручивали на другую сторону. При таком разрезе спил мог иметь неровный край, что отягощало колку.

Традиционные козлы для дров делались из крестообразных стоек. Их располагали на расстоянии, равной двойной топке печки, для которой пилились дрова.

Такие изделия до сих пор можно встретить в обиходе, но они все же претерпели некоторые изменения. На них добавили еще одну крестовину, которая позволяет зажимать дрова. На таких козлах можно работать одноручными пилами.

Также на современном рынке можно встретить металлические козлы. Их оснащают зубчиками для крепкой фиксации древесины. У металлических устройств есть винтовые упоры, которые также облегчают распил, удерживая бревно в козлах.

На подобных козлах заготавливать топливо гораздо легче. Если вы самостоятельно запасаете дрова, то подобное приспособление незаменимо в вашем хозяйстве.

Козлы для работы цепной пилой

Если требуется запасти большое количество топлива, лучше всего работать электрической или бензиновой пилой. Такие инструменты не только облегчают, но и ускоряют работы в разы. Кроме того, они снижают физические и временные затраты.

Пилить дрова цепной пилой на обычных, традиционных козлах не получится, так как инструмент может сломаться, если шина застрянет в распиле. Если отрезать куски бревна, выходящие за предел крестовин конструкции, то разрез будет долгим и нерациональным. Именно поэтому для заготовки электрическим инструментом разработаны специальные козлы для распиловки дров бензопилой. Самая простая конструкция для резки дров цепной пилой состоит из тяжелой основы и устойчивых ножек. Ствол дерева спиливают в местах его выхода за границы козел. Удерживать бревно в такой установке можно ногой.

Скорость работ на такой конструкции не очень высока, но для распила средних партий она вполне годится.

Стойка для работы цепной пилой

Если вы занимаетесь заготовкой тонких бревен, то лучше соорудить стойку для бревен. Конструкция представляет собой 4 ножки или столба, приваренных или прикрепленных к основанию. Для него можно использовать сварную раму или тяжелую металлическую пластину. Устройство удобно только для работы с небольшими стволами, разделкой больших бревен на нем не займешься. Размер козел выбирают исходя из размера печи и длины поставляемых бревен. Изделие можно изготовить практически любого размера.

Обратите внимание! Для облегчения эксплуатации рамных козел крепите стойки не сваркой, а болтовым соединением. Это позволит быстро разбирать конструкцию для изъятия дров. Устройство имеет единственный минус – охапку поленьев в нем нельзя допилить до конца, иначе пила упрется в грунт

Для устранения такой проблемы можно установить поперечные подпорки, в которых образуется зазор между поленницей и подставкой козел. Однако устройство такого типа нельзя быстро разобрать, что снижает его функциональность

Устройство имеет единственный минус – охапку поленьев в нем нельзя допилить до конца, иначе пила упрется в грунт. Для устранения такой проблемы можно установить поперечные подпорки, в которых образуется зазор между поленницей и подставкой козел. Однако устройство такого типа нельзя быстро разобрать, что снижает его функциональность.

Особенности использования инструментов на козлах

Если работник будет обрабатывать древесину при помощи двуручной пилы, то понадобится надёжная опора для второй руки. Поэтому при планировке стоит позаботиться о наличии подобных элементов. Одним из доступных вариантов – изготовление упора из лесины, что позволяет сделать её на любом удобном месте. Применяя механизированный инструмент, такой как бензопила, необходимо позаботится о наличие крепкой поверхности на козлах.

Так как механизированный инструмент имеет свои особенности и правила при эксплуатации, влияющие на безопасность рабочего, стоит их учесть. Для работы с бензопилой стоит позаботиться о наличии места для свободного висения распиливаемого материала.

Вариант устройства деревянных козлов для дров

Таким образом, рабочий избежит зажима бензопилы распиливаемым полотном.

Как сделать своими руками козлы для распиловки дров бензопилой

Пилить дрова удобнее и много легче бензопилой. Особенно если бревна вам привезли толстые и сырые. Машину дров распилите быстро, производительность с бензопилой совсем другая.

Для пилки дров бензопилой можно воспользоваться козлами, собранными по традиционной схеме. Но есть одно серьезное неудобство – цепную пилу обязательно зажмет, когда вы будете заканчивать рез. Так происходит, когда рез делается между стойками (выступающий за край конструкции конец бревна пила отрежет без труда). Чтобы не допустить зажима, бревно надо переворачивать пилом вниз. Это дополнительная и довольно тяжелая работа, особенно когда приходится ворочать здоровенные бревна в одиночку.

Умельцы разработали (а может быть, некоторые из них «по-китайски» скопировали) конструкции, позволяющие избежать зажима цепи пилы. И даже запатентовали свои конструкции. Такие козлы для распиловки дров бензопилой можно разделить на два типа. К первому относятся металлические конструкции, в которых короткий конец бревна зажимается цепью или зубчатым захватом, а длинный свободный конец выступает далеко за пределы козел. В этих козлах опорная «пята» сделана так, что бревно не может нарушить их равновесное положение. Подобная конструкция напоминает импортные козлы заводского производства. Только выглядят наши проще и стоит документация на них (защищены патентом!) на порядки дешевле.

Другая защищенная патентом конструкция для распиловки дров бензопилой – деревянная:

К достоинствам такой конструкции относятся:

Возможность пилить бревна в одиночку, потому что нет необходимости передвигать их в процессе работы.Отсутствует опасность зажатия цепи.Возможность регулировать длину колодок, на которые распиливается бревно. Колодки при работе на таких козлах получаются одинаковой длины.Отпиленные колодки в силу особенностей конструкции козел скатываются в противоположную от пильщика сторону.Компактность в сложенном положении. В хозблоке у стены они займут совсем мало места – толщина в сложенном положении всего 12 см.

Изготовляем козел для работы с электрическим инструментом

Козлы для пилки дров своими руками

Электрическое оборудование и бензопила – это современный инструмент, который в несколько раз повышает скорость работы с деревом. Бензопилой распиливаются даже самые больше бруски и колоды всего за несколько секунд. Так как бензопила и электрический инструмент развивают большую мощность, то козел должен быть максимально прочным и безопасным.

Необходимо отметить, что традиционная Х-образная форма козла не годится для работы с мощным инструментом. Подобная форма сильно ограничивает количество доступных распилов.

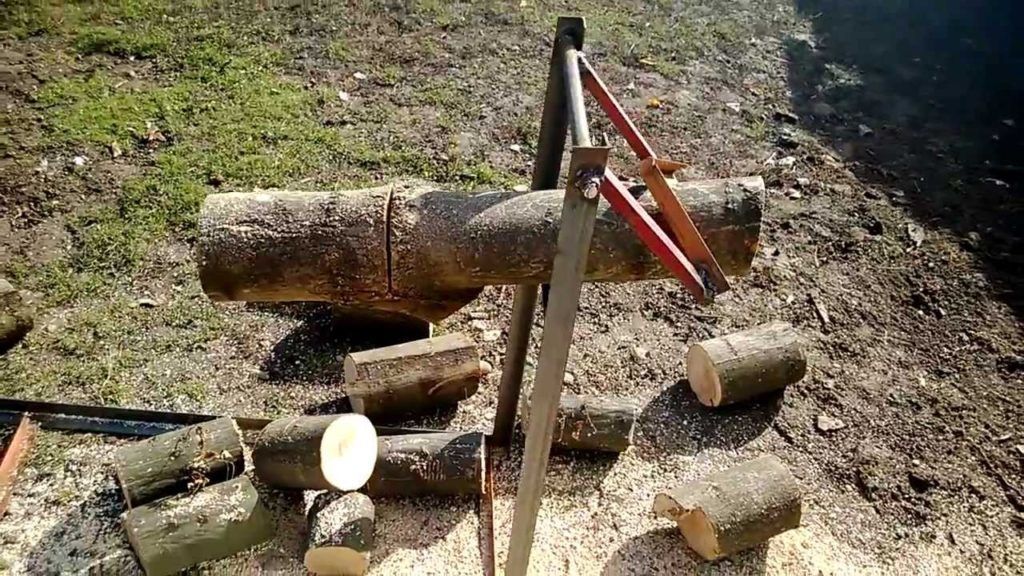

Фиксатор для работы бензопилой

Например, небольшую колоду будет сложно распилить пополам без дополнительных фиксаторов. Дело в том, что Х-образная форма козла имеет всего два крепления для бревна – спереди и сзади. Во время распилки заготовки посередине происходит провал бревна под своей тяжестью вниз, в результате чего зажимается лезвие пилы. Большие бревна нередко ставали причиной поломки бензопилы или электрического инструмента. Зажатая пила может нанести серьезный вред оператору пилы, вплоть до переломов или отрезанных конечностей.

Именно по этой причине необходимо изготавливать козлы из металла. Козлы для распиловки дров из металла легко изготавливаются своими руками в домашних условиях. Из инструментов вам понадобится сварка, болгарка, молоток, плоскогубцы и пилка по металлу. Что касается материалов, то в качестве основания для козла можно использовать подручные средства или приобрести на рынке следующие материалы:

3 прямоугольника, длиной 1 – 1,3 метра для стоек;
1 прямоугольник, длиной 3 метра для формирования опорных ножек;

Козла для дров – это, конечно, вещь довольно архаичная. Но едва ли какой владелец дома обходится без них. Оно и понятно: с этим массивным, но совсем нехитрым приспособлением дрова распилить значительно проще и удобнее. Я не считаю, что нежелание приобрести его в готовом виде является выражением какого-то скупердяйства. Отнюдь! Козлы для дров своими руками получаются более адаптированными к потребностям своего хозяина. Да и сделать их не так уж и трудно. Именно об этом я и хочу рассказать вам в сегодняшней статье.

Козлы для пилки дров своими руками

Сборка станка должна осуществляться с ножек. Хотя вариантов существует много, данный считается самым оптимальным и простым. В брусках крестовины, где находится место будущего соединения, делаются пазы для более прочного прилегания. Дальше стойки накладываются друг на друга и крепятся с помощью саморезов. Стяжной брус тоже должен иметь несколько пазов, в дальнейшем его необходимо хорошенько прибить к конструкции. Пропилы нужно выбивать с помощью стамески и молотка. Не забывайте еще и о том, что пазы должны быть на несколько миллиметров уже, нежели вставляемый в них брус. Это позволит создать соединение с натягом, которое будет достаточно прочным и надежным.

На дюймовых брусьях выполняется разметка, в местах которой будут находиться усилители. Они нужны для обеспечения устойчивости ножек

В принципе, козлы для пилки дров своими руками изготавливаются довольно быстро, но крайне важно делать все соединения качественными, поэтому не жалейте саморезов

Для распилки двуручной пилой

Стоит отметить, что конструкция такого станка будет отличаться, пусть незначительно, но все изменения просто необходимы. К примеру, тут недопустимо использование узких козел, так как переменное усилие во время выполнения работ будет приводить к опрокидыванию. Х-образные стойки имеет смысл делать из толстого и прочного бруса сечением 100 мм. Кроме того, стяжку рекомендуется делать металлической. Такой подход позволит максимально закрепить козлы, чтобы они не расшатывались во время работ. Чертеж козлов для пилки дров двуручной пилой подразумевает уширение нижней части опоры. Она должна быть больше на 100-150 мм, чем расстояние от поверхности до верхней части бруса. Если же вы использовали деревянную, а не металлическую стяжку, то укрепите конструкцию дополнительно с помощью тонкого бруса. В остальном габариты оставляют прежними, а изменениям подвергается только нижняя часть опоры. Если последний элемент изготовлен в стандартном исполнении, то делают упор для свободной руки.

Особенности изготовления деревянных козел

Для работы с одноручной или двуручной пилой подойдет станок стандартных размеров, выполненный из деревянного бруса. Он получается небольшим, легким и одновременно прочным. Чтобы осуществить сборку необходимо проделать следующие операции:

Подготовить брус 10х10 см и длиной 1-1,2 м – для поперечин, ножек. Габаритов готового изделия будет достаточно, чтобы распилить дрова средних размеров.
Приступить к изготовлению и сборке ножек в количестве 4-х штук. Для придания большей прочности соединения в каждой паре ножек делают пропилы. Их глубину выдерживают не менее 1/3 толщины заготовки, но не более 1/2. Стараясь получить более плотное соединение, пропилы делают уже, чем ширина заготовки.
Вставленный в подготовленные пазы брус осаживают на место, используя молоток. Их крепление между собой, как и всех элементов, осуществляют на саморезы по дереву 4,5х100 мм или при помощи гвоздей.
Для предотвращения бокового смещения ножек к ним горизонтально или под углом дополнительно крепят две широкие доски, бруски.
Если необходимо, устанавливают «рогачи», их наличие позволит распиливать короткие ветки, доски.
Готовое устройство по желанию обрабатывают морилкой для дерева, поверхности покрывают специальной защитной краской или лаком.

Аналогичным образом можно изготовить козлы из любого подручного материала, например досок, кругляка. Чтобы сделать козлы, потребуется самый доступный инструмент:

Обычная ножовка по дереву.
Строительный уголок, но можно обойтись без него.
Обычный карандаш с графитовым стержнем для нанесения разметки или мел.
Измерительная рулетка.
Стамеска, молоток, шуруповерт, отвертка.
Малярная кисть 4-5 см, лак или краска.
Достаточное количество саморезов, гвоздей.

Как сделать своими руками козлы для распиловки дров бензопилой

Для пилки дров бензопилой можно воспользоваться козлами, собранными по традиционной схеме. Но есть одно серьезное неудобство — цепную пилу обязательно зажмет, когда вы будете заканчивать рез. Так происходит, когда рез делается между стойками (выступающий за край конструкции конец бревна пила отрежет без труда). Чтобы не допустить зажима, бревно надо переворачивать пилом вниз. Это дополнительная и довольно тяжелая работа, особенно когда приходится ворочать здоровенные бревна в одиночку.

Другая защищенная патентом конструкция для распиловки дров бензопилой — деревянная:

К достоинствам такой конструкции относятся:

Возможность пилить бревна в одиночку, потому что нет необходимости передвигать их в процессе работы.
Отсутствует опасность зажатия цепи.
Возможность регулировать длину колодок, на которые распиливается бревно. Колодки при работе на таких козлах получаются одинаковой длины.
Отпиленные колодки в силу особенностей конструкции козел скатываются в противоположную от пильщика сторону.
Компактность в сложенном положении. В хозблоке у стены они займут совсем мало места — толщина в сложенном положении всего 12 см.
