Фундамент под тяжелую ограду

В принципе, подойдет тот же фундамент, что и под забор средней массы. Только потребуется более толстая арматура: 12 мм. При армировании необходимо располагать прутки так, чтобы они находились в толще бетона не менее чем на 70 мм. Исходя из этого, и того требования что минимальное расстояние между стержнями арматуры должно составлять не менее 2-х диаметров заполнения, получаем минимальную ширину ростверка — 250 мм. Это если заполнение бетона щебнем фракции 20-40 мм.

В дополнение к обычному армированию ростверка на верхние продольные прутки желательно уложить слой металлической сетки с шагом 5 см. Она будет придавать верхней зоне ленты большую прочность. И вы сможете начинать кладку заполнения через 2 недели после заливки, а не через 4.

Не забудьте под кирпич положить гидроизоляцию

Ростверк делают точно также: с формированием демпферного слоя из пенопласта под ним. После того, как бетон наберет большую часть прочности, его желательно обмазать битумной мастикой. Это необходимо не столько для гидроизоляции, сколько для уменьшения сцепления с почвой. Так как ростверк под тяжелым забором чаще всего находится в земле, на него действуют еще и касательные силы пучения. Чтобы их уменьшить и необходима обмазка.

Не забудьте также про лист, перекрывающий доступ к демпферной зоне под ростверком. Без него через какое-то время просвет заилится, что приведет к пучению под лентой, а это — к появлению трещин в заборе.

Можно ли делать фундамент для каменного или кирпичного забора ленточный фундамент? Можно. Если сделаете его ниже уровня замерзания, стоять он будет замечательно, но стоит он намного больше.

Бетонные плиты на стаканах

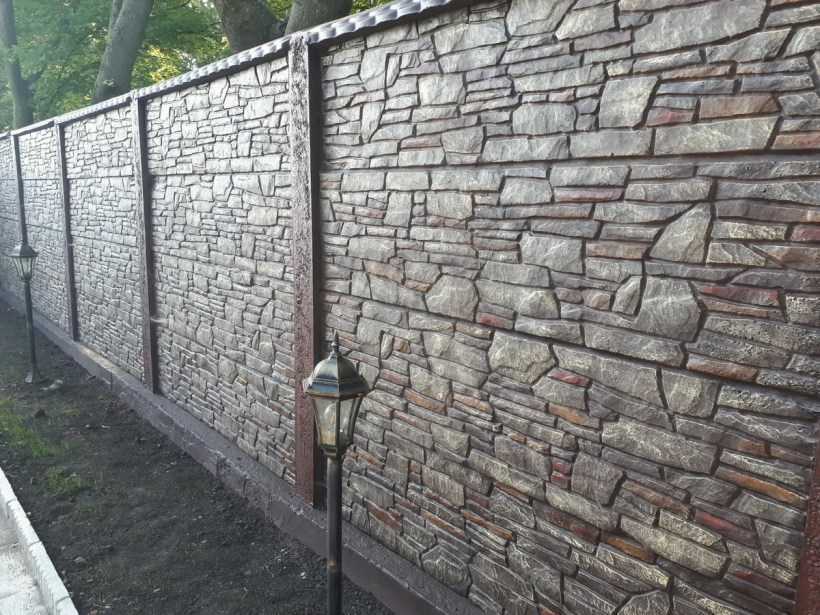

В комплект этого типа заграждений входят 2 вида ЖБ-изделий: панель и стакан-фундамент, имеющий форму пирамиды. Плиты различаются по маркировке, имеют разные габариты.

Маркировка бетонных заборов

На каждое ЖБ-изделие наносится информация о предприятии-изготовителе, прохождении технического контроля, дате выпуска и марке. Эти сведения и масса изделия указываются на торцевой части плиты.

Расшифровка обозначения ПО 4 — плита ограждения с проектными характеристиками, соответствующими типу 4:

• габариты — 2500х150х3000 мм;
• масса, — 1390 кг;
• объем бетона — 0,557 м³.

Область применения плит ограждения

Самостоящие заборы являются прочными массивными сооружениями. Поверхность стены может быть гладкой или ребристой, а высота достигает 3-4 м, что делает ее непреодолимой преградой для человека без специального снаряжения.

Сферы применения самостоящих ограждений:

Плиты не могут применяться в качестве междуэтажных перекрытий и кровель, но их укладывают при устройстве пешеходных дорожек.

Достоинства плит ограждения из бетона

Самостоящие разновидности имеют дополнительные преимущества:

Преимущество самостоящей конструкции особенно проявляется при строительстве ограждений на грунтах с подпочвенными водами. В таких местах заливка фундамента сопряжена с необходимостью усиленного армирования и глубокой посадки основания.

Монтаж бетонных плит

Для установки забора на стаканы понадобится грузоподъемный автокран и квалифицированный персонал. При изготовлении панелей в них закладывают монтажные петли: 6 штук на плиту и по 2 — на фундаментный элемент.

Порядок выполнения монтажа:

Распространенная высота стены — 2 м. Неприступность ограждения увеличивают установкой на верхней части панелей нескольких рядов колючей проволоки.

Виды и стоимость плит ограждения

Для стандартов 3.017-1, 3.017-3 изделия разных марок реализуются по ценам, включающим НДС:

Изделия по стандарту ИЖ 31-77 ПО-2, ПО-3 длиной 2,5 м и высотой 3 м при толщине 150 мм и 100 мм весят 1,4 т и 1,0 т соответственно. Цена первого — 5,8 тыс. руб., второго — 5 тыс. руб. Плита П-5В массой 1150 кг длиной 3980 мм с верхней отметкой 2,5 м — 5,6 тыс. руб.

Асбестоцементные трубы

Такие опоры имеют принципиальное отличие от деревянных столбов. Они никогда не гниют. Эти трубы отличаются идеальной геометрической формой, им не нужна специальная техника для монтажа, они обладают высокой прочностью. Если соблюдать все технологические условия установки, асбоцементные трубы будут служить много лет.

Недостатком такого материала считается сложность крепления лаг. Для этого требуется изготовить особые кронштейны и длинные шпильки.

Процесс установки асбоцементных труб для забора

Асбоцементные трубы можно отнести к разряду экономичных. Этот материал отличается высокой прочностью, никогда не гниет. К сожалению, на такие трубы сложно установить лаги, приходится выполнять дополнительные работы, что увеличивает трудоемкость.

Выбор фундамента

Прежде чем начинать строительство, стоит изучить устройство фундамента и познакомиться с видами монолитов. Знание особенностей конструкций поможет сделать правильный выбор.

Виды фундамента

Рассмотрим виды оснований, их применение и технические параметры.

Ленточный

Ленточный фундамент используют для тяжелых конструкций, построек из кирпича, блока. Выглядит он, как бетонная лента. Монолит применяют на грунте с хорошей несущей способностью.

Подготовка перед окончательным монтажом

Для строительства нужно:

Опалубка перед бетонированием

Столбчато-ленточный

Применяют на глинистой, торфяной или рыхлой почве, используют для тяжелых комбинированных ограждений. Для строительства применяют технологию, аналогичную при изготовлении ленточного монолита, меняются только размеры фундамента:

• роют траншею шириной 40–50 см, глубиной 80 см;
• в местах, где устанавливают столбы, бурят скважину глубиной 1,2–1,5 м.

Схема установки профлиста на основание

Столбчатый

Он выглядит как отдельно залитое основание под колонну. Применяют для легких комбинированных заборов. Для строительства нужно:

Схема столбчатого основания

Что влияет на выбор фундамента

Чтобы избежать неприятностей, связанных с деформацией забора, нужно учитывать:

• вес конструкции;
• тип почвы;
• глубину промерзания почвы.

В процессе работы

Вес зависит от материала, из которого сделан забор. На строительство двух столбов и двухметрового пролета высотой 2 м, выложенного из кирпича, уходит 0,3 м3 бетона и 0,7 м3 кирпича общим весом 1700 кг.

Такое ограждение тяжелое, для него делают ленточный или комбинированный фундамент.

Для забора из профнастила, дерева или металлических решеток достаточно забетонировать столбы, а для надежности – связать лентой небольшого заглубления.

Ограждение из профлиста

Грунт

Важно учитывать грунт, на котором делают бетонную основу. На песчаном или торфяном грунте лучше использовать ленточный монолит шириной 25 см, глубиной 40 см

Марка бетона – М200.

На глинистой поверхности – ленточный или комбинированный. Ширина фундамента – 25 см, глубина – 50 см. Глубина лунок под колонны – 1,5 м. Марка бетона – М200.

На супеси используют монолитную ленту шириной не менее 25 см, глубина фундамента – 50 см. На дно укладывают песчаную подушку. Марка бетона – М200.

Глубина промерзания почвы

Фундамент заливают ниже отметки промерзания почвы, в противном случае конструкция может деформироваться.

В том случае, когда уровень промерзания низкий, применяют плавающий тип фундамента. Роют траншею глубиной 60 см. На дно засыпают слой щебня толщиной 10 см, тщательно утрамбовывают. Остальной объем ямы засыпают песком и уплотняют.

На подушку заливают монолитную армированную ленту высотой 40 см и шириной 30 см в зависимости от конструкции забора. Армируют монолит арматурой диаметром 10–12 мм.

Это основные условия для правильной оценки ситуации, чтобы решить, какое основание для забора с кирпичными столбиками выбрать.

У частного дома

На видео подробно рассказывается, как сделать столбчатое основание.

Достоинства и недостатки

Достоинства наборных столбов:

• внешняя привлекательность;
• большое количество вариантов формы и типов поверхности;
• высокая скорость сборки;
• трудозатраты на постройку наборного столба в несколько раз ниже, чем на строительство обычной конструкции из штучных материалов;
• универсальность. Наборные столбы хорошо сочетаются с любыми материалами и могут гармонично встраиваться в разные дизайнерские формы;
• комплектация столбов довольно широка — вместе с основными блоками выпускаются навершия, элементы стены между столбами (внешняя часть цоколя);
• возможность изготовления блоков своими руками.

Недостатки:

• высокая стоимость;
• масса таких столбов ниже, чем у обычной кирпичной кладки, но достаточно велика;
• монтаж блоков необходимо производить с соблюдением требований технологии, иначе надеяться на прочность и долговечность конструкции не придется.

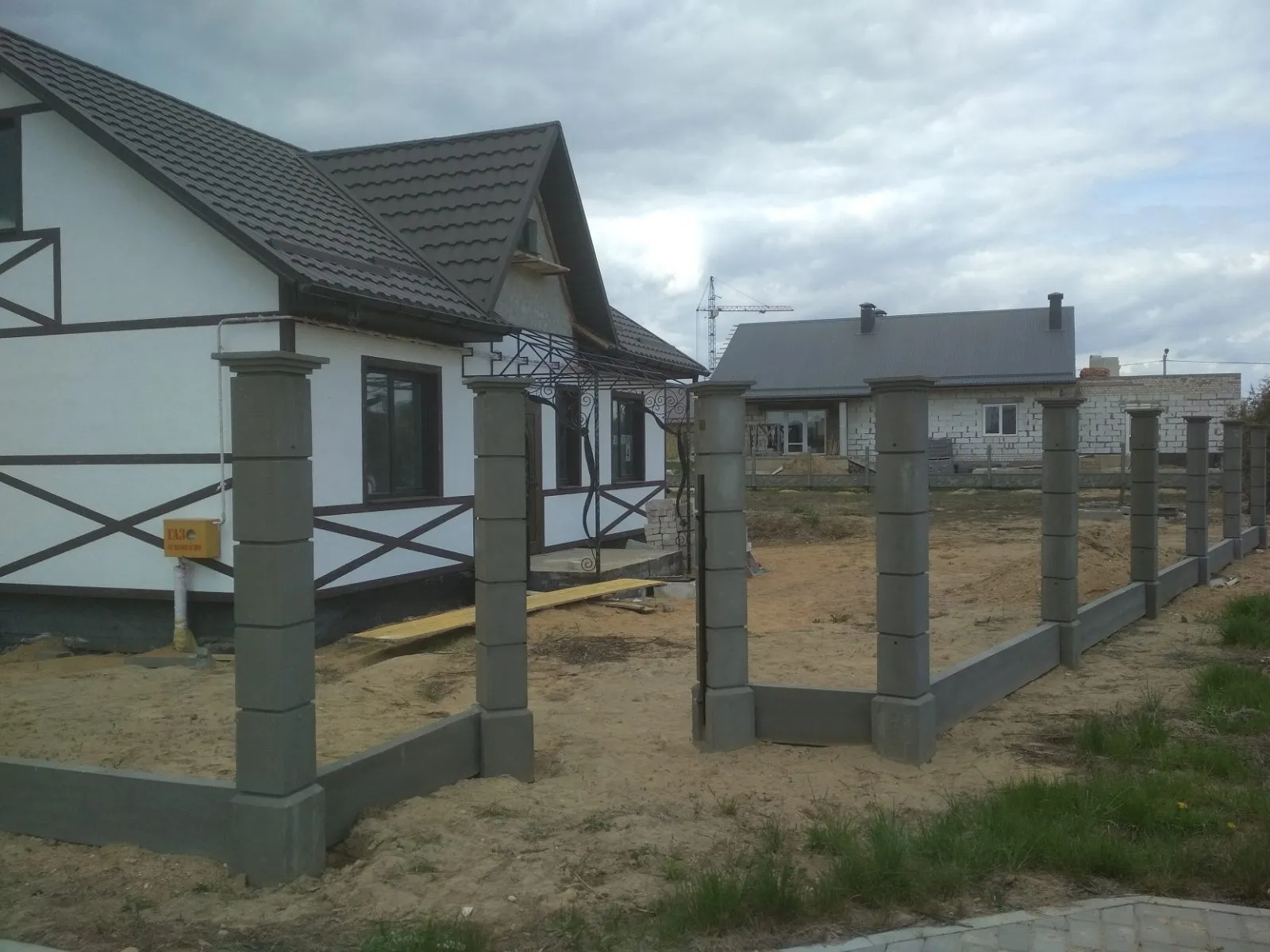

Наборные столбы хорошо сочетаются с любыми материалами

Несмотря на присутствие довольно серьезных недостатков, интерес пользователей к наборным столбам стабильно высок. Их можно встретить не только на ограждениях коттеджей и частных домов, но и в городской черте на заборах скверов, парков, вокруг торговых центров.

Особенности изделия, плюсы и минусы

Железобетонные столбы можно приобрести или сделать самостоятельно. В первом случае материал обойдется дороже. Если изготавливать такие изделия своими руками, то будет затрачено много сил и времени. Бетон характеризуется повышенной прочностью, но если технология производства нарушается, качество материала снижается. По этой причине следует учитывать уровень влажности при изготовлении. Работы должны проводиться в теплое время года. Увлажнение бетона приведет к изменению воды в структуре материала.

Принцип монтажа аналогичен способу установки металлических столбов. Однако эту операцию следует производить при более глубоком бетонировании — допустимый минимум составляет 120 см ниже уровня грунта. С целью повышения прочности забора и его сопротивляемости высоким нагрузкам рекомендуется применять армированные изделия.

Положительные качества бетонных опорных элементов:

• стойкость к коррозии;
• неподверженность воздействию перепадов температур;
• бетон — не гигроскопичный материал, но он сохраняет это свойство лишь при условии, что технология производства не была нарушена;
• продолжительная эксплуатация (столбы прослужат дольше других материалов, которые предлагаются на строительном рынке);
• привлекательный внешний вид, есть возможность декорирования, т. к. застывший бетонный состав характеризуется хорошей адгезией, что позволяет применять разные материалы;
• универсальность;
• простой монтаж: работы можно производить без привлечения специалистов;
• отсутствие жестких требований к уходу;
• возможность провести электропроводку через бетонные опоры.

Длительный срок эксплуатации имеют столбы, выполненные из бетона следующих марок: М300-М500. Для транспортировки материала понадобится специальная техника, так как столбы имеют большой вес. В процессе работы своими силами не обойтись, монтаж следует осуществлять с помощниками. Другой недостаток заключается в необходимости обустройства фундамента достаточной глубины, т. к. из-за крупного веса столбы со временем покосятся, что приведет к деформации ограждения.

Советы при обустройстве опор

По периметру будущего забора надо установить колья на месте опор и натянуть веревку. Размещение колышков должно быть строго выровнено. Расстояние между столбами – до 3 м, а для тяжелых конструкции не более 2,5 м. Для крайних, угловых опор выбираются трубы большего диаметра. Так вы обеспечите устойчивость конструкции перед нагрузкой.

Сначала нужно последовательно установить угловые столбы, проверить их соответствие по высоте при помощи уровня. Снизу и сверху между столбами натягивают шпагат. Он поможет вам ровно расставить промежуточные опоры.

Более сложный монтаж будет при перепаде высот на участке более 250 мм. В таком случае нужно ставить дополнительные опоры и обустраивать ступенчатую конструкцию. В местах ограждения, где планируется монтаж калитки или ворот, необходимо поставить дополнительные столбы для большей надежности.

Если вы столкнулись с проблемой грунтовых вод, то рыть траншею или бурить яму нужно глубже, т.е. ниже относительно уровня залегания вод. При этом вам понадобится подготовить значительно больший объем раствора.

Эксперты рекомендуют также сооружать качественную дренажную подушку. В ямы закладывают щебень с керамзитом слоем не менее 200 мм. Затем ставится столб, а промежуток ямы засыпается щебенкой. Но не полностью, а с недобором 150 мм. Сверху подушки заливается бетон до уровня земли.

Установить ограждение на территории загородного дома можно самостоятельно. Для этого нужно выбрать опоры, соответствующие материалу забора, а затем установить их, руководствуясь нашими простыми инструкциями.

Какие лучше?

Конечно, у каждого вида опор есть свои достоинства и недостатки. Тот же пластик, при своем удобстве, универсальности и легкости монтажа, хоть и создает имитацию кирпичного столба, но никогда с ним по прочности не сравнится.

У каменных изделий есть и другие плюсы, например:

• Долговечность.
• Огромное количество облицовочных материалов обеспечивает приятный наружный вид.
• В процессе эксплуатации им практически не требуется ремонт.
• Их можно изготовить собственными руками, проявив при этом не только мастерство, но и творческие качества.
• Гибкая ценовая политика – при нехватке средств можно выбрать более дешевый вид камня или использовать искусственные варианты.

Да и самостоятельное изготовление в таком случае займет гораздо больше времени.

Кроме того, они нуждаются в специальной обработке, как и деревянные. Только правильная защита убережет их от коррозии и гниения. Бывшие в употреблении, такие как насосно-компрессорные трубы (НКТ), должны пройти обработку заново.

Но зато за ними не нужно ухаживать, а от воды они делаются только прочнее. Их цена более, чем демократична.

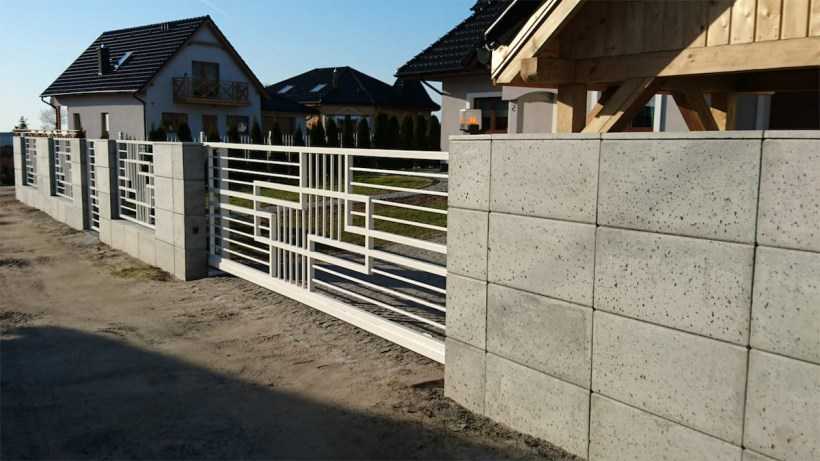

Наборный забор

Гораздо проще в исполнении и может быть выполнен самостоятельно, при наличии у хозяина желания и минимальных навыков техники строительных работ.

Такая конструкция выглядит легкой, не перегруженной, визуально привлекательной. При необходимости, естественно, можно установить и сплошной высокий забор из наборных бетонных блоков.

Наборный бетонный забор может быть выполнен как с предварительным устройством фундамента, так и без него – качественное исполнение возможно в обоих случаях и зависит только от добросовестности строителей.

Декоративная отделка может быть выполнена с обеих сторон забора или же только с одной – наружной.

Последовательность строительства фундамента

Стройка забора начинается с расчистки территории, по углам прямоугольника выставляются колышки, производится расчёт площади. Правильно выполненные математические действия экономят средства на покупку вспомогательных материалов. По периметру роют траншею глубиной 50 см, засыпают щебнем и песком, укладывают металлическую арматуру и устанавливают деревянную опалубку. Из цемента, песка и щебня готовится бетонный раствор в соотношении:

• Цемент – 1 часть;
• Песок – 2 части;
• Щебень – 4 части;
• Вода.

Воды используют столько, чтобы готовый бетон представлял собой сметанообразную массу.

Виды железобетонных столбов

Конструкции для строительства линий электропередач, связи и освещения должны обладать стойкостью к воздействию внешних факторов. Основным элементом изделия является вибрированная или центрифугированные стойки.

Все виды изделий имеют маркировку, которая закреплена ГОСТ. Существует несколько видов классификации опор, в основе которой заложено разделение на типы:

• промежуточные;
• анкерные;
• ответвительные;
• угловые;
• переходные;
• транспозиционные;
• перекрестные.

По типу конструкции различают многостоечные и портальные изделия. Железобетонные стойки используются в качестве несущих элементов. Металлоконструкции предназначены для крепления оборудования, подвесок, различных деталей опор.

Формы столбов

ЖБИ для обустройства коммуникаций изготовляются на промышленном предприятии. Технологией производства предусмотрено использование специальных форм. Для обустройства еврозабора на частной территории применяются каркасные модули. Такие изделия производятся из металла, стеклопластика.

Изготовление армированного бетонного столба

Промышленный бетонный столб это хорошо, но дороговато

Формирование бетонных опор для забора по месту хорошо известно многим – подготавливается фундамент, сооружается опалубка, вяжется арматура и всё заливается бетоном. Получается качественное изделие, но уж больно долго всё это нужно делать – удобней использовать готовые столбы.

Шаг №1 – матрица для литья

1

Для того чтобы залить столб нужно для этого изготовить форму – воспользуемся ПВХ-трубой для внешней канализации. Размеры подходящие. Для тонких столбов подойдёт ПВХ-труба диаметром 100мм, для более массивных есть 200, 250 и 300 мм. При выборе нужно учесть свои силы – весят бетонные столбы немало.

• Выбрав ПВХ-трубу, её разрезаем вдоль, чтобы получились две одинаковые половины.
• Накладываем их друг на друга и просверливаем сквозное отверстие под болтовую шпильку, которая будет служить соединительным крепежом.

Делаем многоразовую опалубку для столба

2

Для надежности опалубки (трубы) сквозных отверстий можно сделать несколько.

Шаг №2 – вяжем арматуру

1

Без армирования бетонный столб долго не прослужит. Для армирования будем использовать сварную сетку с толщиной проволоки 3-4 мм.

• Нарезаем полосами сетку. Размеры должны соответствовать габаритам трубы: общая длина и длина окружности.
• Формируем из нарезанных полос цилиндры так, чтобы поперечные проволоки были снаружи, фиксируем полученные формы на скрутки или любым другим способом.

Цилиндрическая армоформа

2

При работе со сварной сеткой используем болгарку, кувалду и другой слесарный инструмент.

Шаг №3 – монтаж опалубки (ПВХ-трубы)

1

Собираем опалубку. Для этого в одну половинку трубы укладываем армопояс и сверху закрываем другой половины ПВХ-трубы. Фиксируем опалубку на болтовой стержень.

Сборка ПВХ-опалубки

2

У канализационной трубы с одной стороны есть соединительный коннектор — муфта большего диаметра. Внутри неё есть паз для уплотнительного кольца – будем использовать для помещения в него заслонки.

• Помещаем в этот паз деревянную крышку-донышко подходящего диаметра (её нужно изготовить заблаговременно).
• Конец трубы затягивается хомутом.

3

Хомут можно сделать из перфорированной ленты и болта с гайкой.

4

Хомуты нужно одеть также на другой конец трубы и её середину.

Установка дна в опалубке и фиксация её самодельными хомутами

5

На крышке-донышке можно сформировать дополнительные элементы, как на рис.5 – нужны для формирования крепёжных отверстий поперечин забора (чтобы не сверлить потом столб).

Шаг №4 – бетонирование столба

Бетонировать можно как обычным цементным раствором, так и бетоном. Также к растворам можно присадить некоторые добавки. Жидкое стекло увеличит гидроизоляционное свойство бетону, а жидкое мыло сделает раствор более пластичным, что позволит получить изделия с более гладкими поверхностями.

1

Для цементного раствора будем использовать портландцемент М 200 – в соотношении 1 часть цемента 3 части песка и 3 литра воды. Песок нужно использовать крупнофракционный.

2

При смешивании добавляем жидкое стекло около 100 мл на 15 л. ведро раствора. Жидкого мыла добавляют 1-2 крышечки из-под бутылки.

Приготовление цементного раствора

3

После смешивания компонентов раствор готов.

Шаг №5 – заливка ПВХ-формы

1

Трубу фиксируем вертикально. Заливаем цементную смесь внутрь пластмассовой опалубки. Используем шест для трамбовки и вывода пузырькового воздуха. Оставляем изделие на сушку. Через сутки опалубку можно снять.

Септик для дома – канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео)

Декорирование

Помимо прямого назначения, забор несёт на себе ещё и декоративные функции. Если прямые столбы не удовлетворяют изысканному вкусу хозяина, то заказываются бетонные столбы «кубики», представляющие собой оригинальные конструкции с четырёх сторонним орнаментом. Надёжность, удобство установки обеспечивают арматурные усилительные пруты, посадочные места для цокольной панели и пара сквозных дыр для пластин крепления.

Есть много типов секций заборов и столбов с декором: под дерево, кирпич, узорные орнаменты и др. Помимо этого, бетонные сооружения шпаклюются и красятся. Популярны сегодня сборные бетонные столбы, которые быстро собираются. Это может делать даже один человек.

Как происходит установка забора из бетонных плит?

Изготовленные на заводах по производству жби плиты ограждения способствуют их быстрому и не сложному монтажу. Для процесса установки потребуется подъемная техника. Для этого можно взять в аренду автокран или кран-манипулятор на несколько часов.

Перед монтажом ж/б стаканов и панелей забора выполняются подготовительные работы с грунтом. Земля выравнивается и уплотняется, делается подсыпка из песка и щебня.

На следующем этапе монтируются подстаканники ФО-2, которые могут быть заглублены в грунт или установлены открыто. В последнем случае чаще всего используют плиты забора с фартуком, которые закрывают пространство между землей и нижней гранью забора.

Панели снабжены строповочными петлями, облегчающими погрузо-разгрузочные работы и монтаж конструкции. В каждом стакане стыкуется два изделия, которые для надежности соединяются между собой сваркой и заливкой бетонной смесью.

При временной установке ограждения используют деревянные распорки, за счет которых создают фиксацию ножек изделия в стакане.

Очень важно то, что на всем этапе монтажа должен использоваться нивелир. Благодаря этому конструкция из бетона будет надежной и прочной, способной прослужить не одно десятилетие

источник

Декорирование цельных и сборных опор

Забор из декорированных бетонных столбов выглядит намного привлекательнее, поэтому их отделке уделяется особое внимание. В отличие от других строительных материалов поверхность опор из бетона может быть отделана любым способом

Рассмотрим наиболее распространенные варианты.

Обычный бетонный столб выглядит скучно и уныло

Различные техники декорирования в разы поднимают привлекательность ограды

Покраска

Красящие составы не только украшают конструкцию, но и создают дополнительную защиту поверхности. Для нанесения покрытия используются разные краски, каждая из которых имеет свои особенности:

• Эпоксидная. Не меняет цвет и не дает реакцию на попадание щелочи или кислоты. Перед нанесением красящего состава требуется предварительная подготовка основания из бетона. Имеет ограниченный срок службы.
• Акриловая. Экологическая и влагостойкая краска быстро высыхает. Возможно нанесение в один слой. Стойко держит цвет и защищает от коррозии.
• Полиуретановая. Для нее характерна хорошая химическая и механическая прочность. Состав устойчив к атмосферным осадкам, но для полного его высыхания требуется много времени, иногда до 14 дней.
• Резиновая. Универсальный продукт можно наносить как на сухую, так и на сырую поверхность. Благодаря эластичной структуре краска не трескается и продолжительное время сохраняет свою однородность. Единственный минус – нанесение в 2-3 слоя.

Окраска – самый простой способ декорирования бетонного столба

Цвет столбов должен гармонировать с пролетами забора

Штукатурка

Самый распространенный вариант декора. Различают несколько ее типов:

• Известково-гипсовая. Полностью экологический материал препятствует образованию грибка и плесени и устойчив к механическим воздействиям.
• Минеральная. Изготавливается на основе цемента и извести. Со временем известковый камень улучшает свою прочность.
• Мозаичная. Состоит из мелкой каменной крошки, что придает материалу после нанесения превосходный эффект. Наличие таких частичек придает поверхности дополнительную прочность и устойчивость к повреждениям. Наиболее популярный диаметр зерна – 1,2-2 мм.
• Декоративная. Обеспечивает стильный дизайн и долговечность. Отличается износоустойчивостью и легкостью нанесения.

Наиболее привлекательно выглядят бетонные столбы с декоративной штукатуркой

Штукатурный раствор, как правило, наносят на армирующую сетку. Она хорошо удерживает смесь и препятствует ее сползанию вниз.

Отделка панелями

Пластиковые панели – популярный вид отделки опор для ограждений. Большой выбор цветовой гаммы и принтов на них позволяет подобрать подходящий вариант на любой вкус.

Пластиковые панели выпускаются в различных дизайнерских решениях и могут имитировать кирпич, керамику или камень

К основным свойствам можно отнести: простота установки, исключение появления плесени и коррозии, повышенная ударостойкость и продолжительный срок эксплуатации.

Мозаика

Отделка мозаикой успешно применяется для облицовки бетонных столбов. Создается благодаря камню плитняку – натуральному природному минералу различных пород камня, представленный разноразмерными плитами произвольной формы.

При облицовке мозаикой можно выкладывать самые разнообразные рисунки

В процессе укладки может использоваться разная технология и выкладка любого рисунка. Большое разнообразие цветовых решений позволяет создавать оригинальный авторский дизайн.

Декоративный камень

Декоративный камень с максимальной точностью повторяет фактуру натурального материала. Нанесенная палитра выглядит естественно, а технология нанесения позволяет получить качественное и долговечное покрытие. Стойкость объясняется тем, что в процессе окрашивания краситель глубоко проникает в поры, сохраняя цвет продолжительное время.

Комбинирование камней разного цвета или фактуры позволяет создавать оригинальный декор

Многие производители бетонных столбов предлагают готовые декоративные решения
