Углевыжигательные печи: сущность, виды и создание своими руками

Технические нюансы

• Печь не должна стоять близко к стенам, предметам и т. д. Пусть вокруг неё останется достаточно пространства.
• Печь сильно нагревается – не держите рядом с ней легковоспламеняющиеся материалы, топливо, всё, что может загореться, рассохнуться или расплавиться.
• Делая дымоход, продумайте, как в будущем её чистить. Лучший вариант – сделать его разборным.
• Если дымоходная труба будет сборная, элементы монтируйте так, чтобы стыки располагались в обратном направлении по отношению к движущимся газам.

Вычищая золу, каждый раз часть её оставляйте. Если горение будет проходить на зольной подушке, дно печи дольше не прогорит.

Ракетная печь для изготовления древесного угля

Способ получения древесного угля известен с древних времен. Выкапывалась яма. В нее укладывались дрова и поджигались. Как только огонь разгорался, яма закрывалась сверху ветками и засыпалась землей. Через 1-2 дня яма раскапывалась и из нее доставался древесный уголь. В современных условиях древесный уголь можно делать, например, в печке «буржуйке» или металлической бочке. Но мастер-самодельщик пошел еще дальше и решил дополнить печь системой дожига пиролизных газов. Такие печи еще называют «ракетными».

Давайте посмотрим видео с пример работы печи.

[media= https://www.youtube.com/watch?v=9ozv8jUuS7E ]

Инструменты и материалы: -Пропановый баллон; -УШМ; -Сварочный аппарат; -Вода; -Профильная труба; -Термометр; -Труба круглая; -Фитинг; -Трубка с резьбой; -Краска; -Глина;

Шаг первый: подготовка баллона Прежде чем резать баллон, его нужно наполнить водой, во избежание взрыва оставшихся газов. После вытеснения газов можно смело резать баллон по верхнему сварному шву.

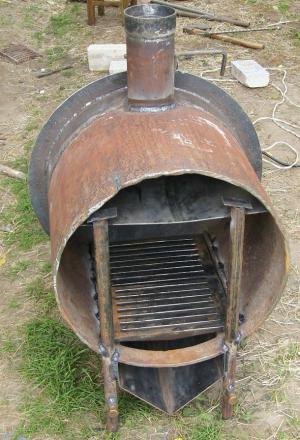

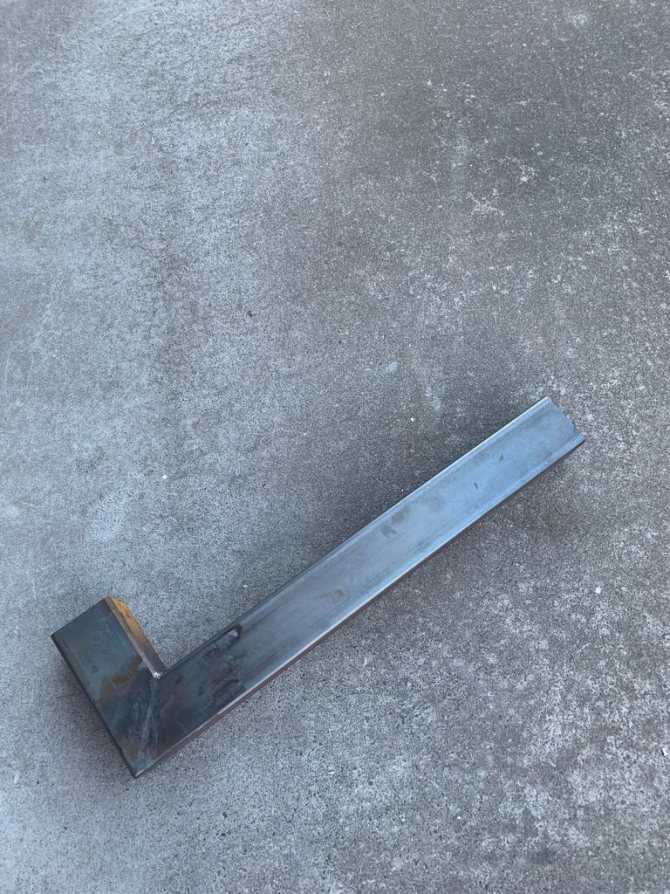

В баллоне мастер вырезал отверстие по размерам трубы. Топка устанавливается коротким концом в отверстие и приваривается. В верхней части мастер приварил между топкой и баллоном пластины для жесткости.

Шаг четвертый: термометр и система дожига газов Система дожига представляет из себя металлическую трубу в варенную одним концом в верхнюю часть баллона, а вторым в нижнюю загрузочную часть топки. Выше трубы мастер установил термометр. По окончании сварочных работ, все было покрашено термостойкой краской.

Шаг пятый: загрузка материала Все готово и можно загружать в печь будущий древесный уголь. Дрова загружаются в пространство между топкой и стенками баллона. Сверху устанавливается крышка с дымоходом. Щели между крышкой и баллоном замазываются глиной.

[media= https://www.youtube.com/watch?v=q4ecNnzDdxc ] [media= https://www.youtube.com/watch?v=u0zMNkr8OBk ] [media= https://www.youtube.com/watch?v=M89em_n4wJo ] [media= https://www.youtube.com/watch?v=ih3CkMEquAA ]

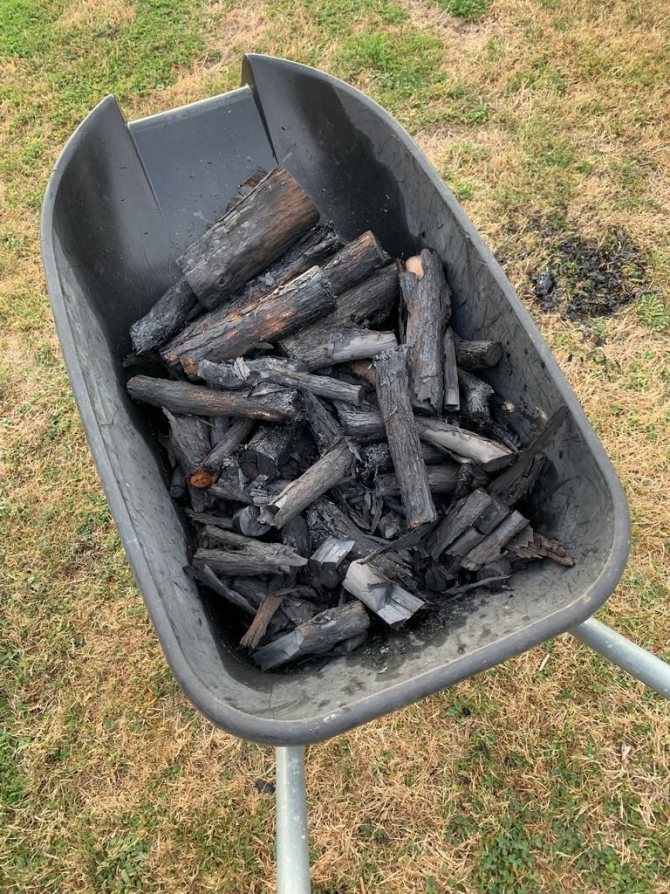

На следующий день, после остывания печи, мастер, достал дрова. Крупные чурки требуют дополнительной обработки, а все мелкие превратились в древесный уголь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

VIP-объявления

1 099 000 ₽

Челябинская область, Златоустовский г.о., Златоуст

200 000 ₽

Оренбургская область, Асекеевский р-н, Асекеевский сельсовет, с. Асекеево

1 490 000 ₽

Кемеровская область, Кемеровский г.о., Кемерово

2 700 000 ₽

Компания

Московская область, г.о. Солнечногорск

250 000 ₽

Республика Дагестан, Кизилюрт

Цена не указана

Удмуртская Республика, Сарапул

Цена не указана

Свердловская область, Нижний Тагил

250 000 ₽

Нижегородская область, Лукояновский р-н, Лукоянов

350 000 ₽

Компания

Вологодская область, Вологда

1 350 000 ₽

Компания

Красноярский край, Красноярск

140 000 ₽

Воронежская область, Воронеж

20 000 ₽

Компания

Саратовская область, Калининский р-н, с. Александровка 3-я

255 000 ₽

Ростовская область, Ростов-на-Дону

Цена не указана

Амурская область, Благовещенск

850 000 ₽

Ленинградская область, Лодейнопольский р-н, Лодейнопольское городское поселение

499 000 ₽

Кемеровская область, Кемеровский г.о., Кемерово

2 100 000 ₽

Компания

Республика Татарстан, Казань

1 600 000 ₽

Компания

Нижегородская область, Павловский муниципальный округ, Павлово

16 536 ₽

Ставропольский край, Пятигорск

1 099 000 ₽

Компания

Челябинская область, Златоустовский г.о., Златоуст

30 000 ₽

Компания

Самарская область, Самара

70 000 ₽

Республика Марий Эл, Йошкар-Ола

100 000 ₽

Чувашская Республика, Чебоксары

78 400 ₽

Компания

Краснодарский край, Краснодар

361 280 ₽

Свердловская область, Екатеринбург

297 670 ₽

Свердловская область, Екатеринбург

297 670 ₽

Свердловская область, Екатеринбург

730 000 ₽

Хабаровский край, Хабаровск

311 140 ₽

Свердловская область, Екатеринбург

430 710 ₽

Свердловская область, Екатеринбург

15 500 ₽

Компания

Челябинская область, Челябинск

Цена не указана

Компания

Челябинская область, Челябинск

104 620 ₽

Свердловская область, Екатеринбург

739 900 ₽

Компания

Краснодарский край, Краснодар

Особенности выбора угольного топлива: каменное, древесное, бурое, антрацит

Для успешной эксплуатации устройства используются несколько видов угля:

​

• Каменный — имеет черный цвет, твердый на ощупь, легко крошится. Его влажность 11-15%, теплоотдача 5 тыс. ккал/кг. Насыпается в топку слоем 12-18 см, пригоден для всех видов устройств.
• Древесный — имеет черный блестящий цвет с синим отливом, влажность 7-15%, теплоотдача 7,5-8,1 тыс. ккал/кг.
• Бурый — имеет светло-коричневый цвет, влажность до 40%, теплоотдачу в районе 3,5-5,5 тыс. ккал/кг. Универсальный, подходит для всех типов отопителей. Его минус — наличие вредных примесей.
• Антрацит — самый древний вид угля, влажность 7%, теплоотдача до 9 тыс. ккал/кг. Из-за высокой температуры горения подходит только для устройств со специально укрепленными стенами отсека для сжигания. Это самый дорогостоящий вид топлива.

При эксплуатации лучше предварительно просеивать уголь, чтобы в нем не оставалось пыли. Тогда между кусками будут образовываться зазоры, улучшающие конвекцию воздуха, а прогоревшая пыль не образует нагар сажи на стенах топки и дымохода.

Применение древесного угля

В прежние времена китайцы называли древесный уголь «черным бриллиантом» за его способность очищать организм и даже лечить многие болезни. В наши дни такой уголь активно используют в производстве многих косметических средств, ухаживающих за проблемной кожей: масок, скрабов, мыла, шампуней. Прессованный древесный уголь используют в заведениях общественного питания в качестве полноценного топлива для приготовления рыбы или мяса.

Древесный уголь для мангала

Чтобы приготовить мясные и рыбные блюда на мангале используют древесный уголь из твердых пород деревьев. Считается, что самым вкусным получается шашлык на березовом топливе. Древесный уголь для шашлыка не дает сильного открытого огня, а только необходимый жар, поэтому продукты не подгорают, а равномерно прожариваются с образованием аппетитной румяной корочки.

https://youtube.com/watch?v=nsRuW76QBis%250D

Древесный уголь для растений

В комнатном цветоводстве этот полезный для растений элемент используют во многих случаях:

1. Дренаж . Кусочки осинового или березового угля измельчают до 1-го см в диаметре и укладывают на дно горшков с растениями.
2. Почвосмесь . Уголь из древесины добавляют в грунт (3-8%) для улучшения его структуры, рыхлости и водопроницаемости. Поглощая излишек влаги, древесный уголь для цветов отдает ее при недостатке.
3. Антисептик . При пересадке цветов используют мелкий порошок из древесного угля, которым присыпают срезы луковиц и корневищ. Это помогает предотвратить их загнивание.
4. Адсорбент . Помещенный в цветочный горшок, древесный уголь поглощает из почвы вредные вещества. Растения, которые способны впитывать токсические летучие вещества, делают это эффективнее, если в емкость к ним добавить угольные кусочки.

https://youtube.com/watch?v=3pRQS3GMaBE%250D

Древесный уголь для кальяна

Нередко новички интересуются, можно ли древесный уголь использовать для кальяна. Такое топливо, изготовленное из натурального сырья, придает смеси особенно приятный аромат. Для кальяна самыми подходящими будут угли, полученные из такой экзотической древесины:

1. Оливковый – из измельченных оливковых косточек.
2. Ореховый – из раздробленной скорлупы орехов.
3. Лимонный – из древесины лимонного дерева.
4. Виноградный – из лозы винограда.

https://youtube.com/watch?v=OKvHS-JtZM8%250D

Очистка самогона древесным углем

Для дополнительной очистки самодельного алкогольного напитка нередко используют, помимо активированного, еще и древесный уголь. Такая очистка самогона древесным углем для мангала возможна только тогда, когда используется исключительно натуральное березовое сырье, не содержащее никаких химических добавок. Перед применением кусочки измельчаются до размеров 2-3 мм (не больше). Это усилит адсорбцию.

После этого древесный измельченный уголь заливают водой и кипятят в течение часа, а потом отправляют в горячую духовку еще на час-полтора. Остывший уголь можно применять для очистки самогона одним из двух способов:

1. Настаивание . Уголь помещают в емкость с самогоном и оставляют на 20 мин. После этого жидкость надо процедить.
2. Фильтрация . Берем воронку, отверстие в ней закрываем ватой, на которую насыпаем слой древесного угля. Процеживаем 2-3 раза спирт, не меняя при этом уголь.

https://youtube.com/watch?v=qbR7BXV0Azc%250D

Изготовление своими руками

Небольшое устройство для получения малых объемов древесного угля можно изготовить самостоятельно. Для этого удобнее всего использовать небольшую бочку объемом 200 – 300 литров, либо другую железную емкость.

Чертеж

Для работы pechnoy.guru будет использовать обычные бочки, которые легко достать. Чертеж для такой печи не понадобится (ниже, в инструкции, будет понятно почему).

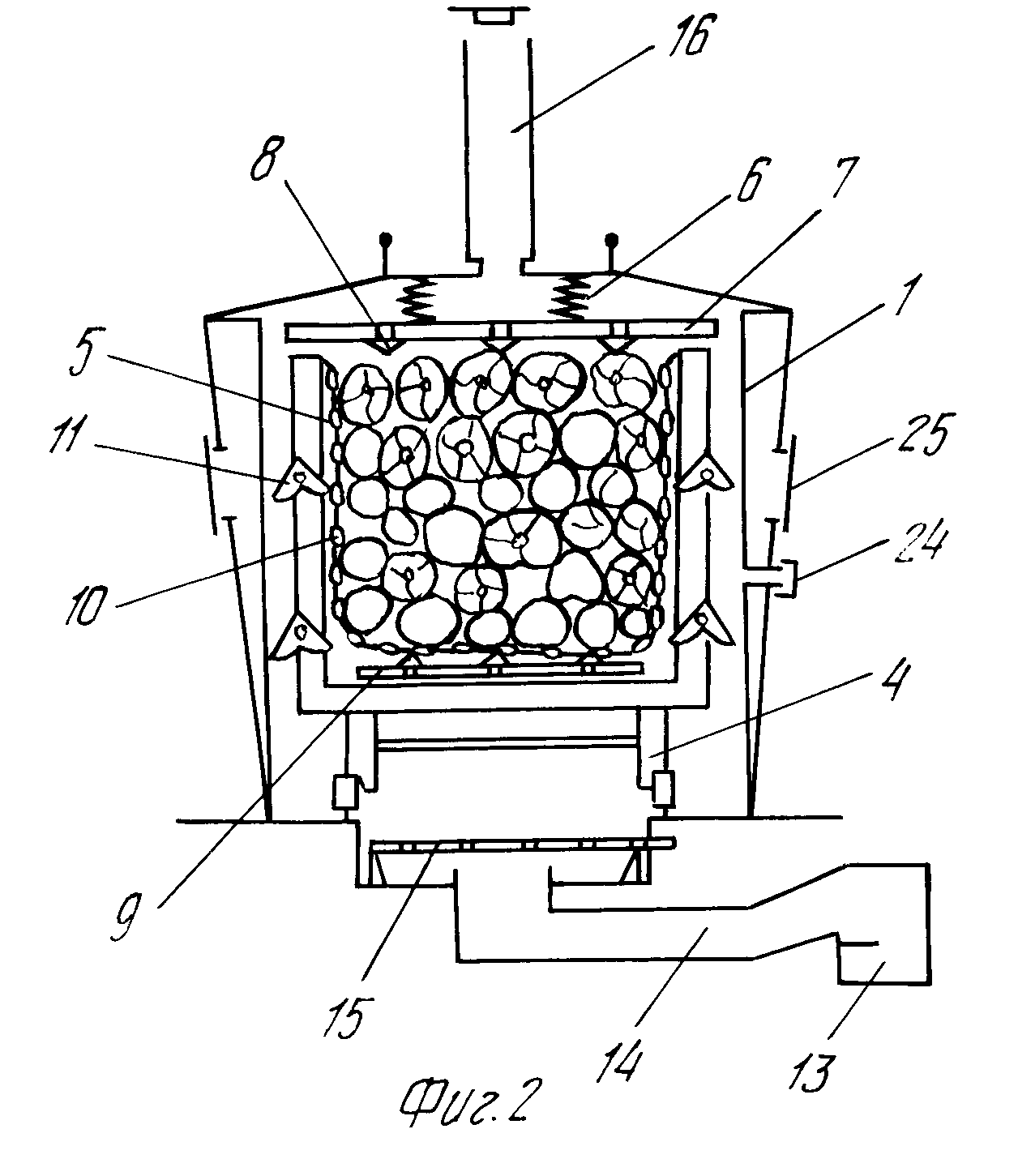

Но в качестве примера, ниже приведены 2 разных чертежа углевыжигательной печи, они достаточно большие (в домашних условиях их изготовить будет сложно):

Материалы и инструменты

Для изготовления подобной печи будут нужны следующие инструменты и материалы:

• Бочка на 200 литров.
• Бочка на 110 литров.
• Труба 110 мм для дымохода.
• Шамотные кирпичи.
• Минеральная вата.
• Лопата.
• Электродрель с насадкой для сверления больших отверстий в металле.
• Ножницы по металлу.

Инструкция по изготовлению

1. В 200 литровой бочке, в верхней части, по всей окружности делают отверстия (10-20мм). Снизу бочки делаются надрезы, далее их нужно вмять, как показано на фото ниже:
2. В днище 110л бочки нужно сделать отверстие с помощью гвоздя.
3. В этой же бочке, в верхней части, необходимо сделать отверстия (как на 200л. бочке).
4. Вставляем одну бочку в другую (меньшую “вверх ногами”). В дальнейшем, при эксплуатации туда будут закладываться дрова, из которых получится уголь.
5. Закрываем маленькую бочку крышкой.
6. Теперь осталось изготовить крышку для большой бочки с отверстием по центру и приварить дымоходную трубу.
7. В итоге у вас получится такая конструкция, в которой можно делать уголь.

( 2 оценки, среднее 4 из 5 )

Где применяется

Без древесного угля и сегодня не обходятся некоторые сферы производства.

Его используют, например, для изготовления:

• электродов;
• стекла и хрустальных изделий;
• некоторых красок;
• пороха;
• ряда пластмасс;
• фильтров;
• для шлифовки деталей;
• в качестве изоляционного материала…

Кроме того, это таблетки активированного угля, удобрение и добавка к корму скота. А из смол, выделяющихся параллельно, делают канифоль, уксусную кислоту, скипидар, растворители и метиловый спирт.

Среди обычных граждан, этот вид топлива получил распространение в основном в трёх областях:

• Кузнецы всё так же его ценят (можно получить сталь лучшего качества).
• Экологически чистый способ отопить баню, дачу, разжечь камин.
• На пикниках, для грилей, мангалов и костров.

Вкус еды, приготовленной на костре, напрямую зависит от качества топлива. Древесный уголь в этом отношении идеален!

( 2 оценки, среднее 4.5 из 5 )

Место установки пиролизной печи

Устанавливают пиролизную печь в помещении, соблюдая технику безопасности, чтобы исключить возникновение пожара. Нельзя устанавливать ее возле легко воспламеняемых предметов, под полками, в легко продуваемых местах. Около печки должно оставаться свободным пространство со всех сторон с расстоянием в полметра. Хорошо, если рядом будет стоять емкость с песком или висеть огнетушитель.

Чтобы пиролизная печь своими руками работала долго, необходимо вовремя удалять из нижней части кокс и нагар. Если в качестве топлива используется мазут или нефтяные масла, необходимо следить за тем, чтобы в него не попала вода. Если это произойдет, печь начнет «стрелять», выбрасывая большое количество искр, а это может привести к пожару.

Поэтому при соблюдении техники безопасности и правильной эксплуатации, такая печь может прослужить очень долго.

Виды оборудование для изготовления угля

Производство древесного угля как бизнес — является привлекательной идеей. Стартовый капитал не требует значительных затрат, а высокий спрос позволяет быстро найти своего потребителя. Для размещения оборудования достаточно 200 кв. м открытого земельного участка. Обслуживание одной печи требует присутствия бригады из 2-4 человек.

Оборудование по производству древесного угля можно разделить на три группы: стационарное, передвижное, вспомогательное.

Углевыжигательная печь (пиролизная бочка) — основное оборудование процесса производства древесного угля. Именно в данной печи происходит пиролиз древесины. На сегодняшний день печи имеют разную конфигурацию и работают разными методами. Углевыжигательные печи могут быт как стационарными, так и передвижными. Но выходной продукт всегда имеет одинаковые свойства и качество.

Углевыжигательная печь кроме производства несет нагрузку утилизации, принося двойную выгоду. Поэтому передвижные печи удобно использовать на лесозаготовительных работах для безотходного производства, а также на строительных площадках.

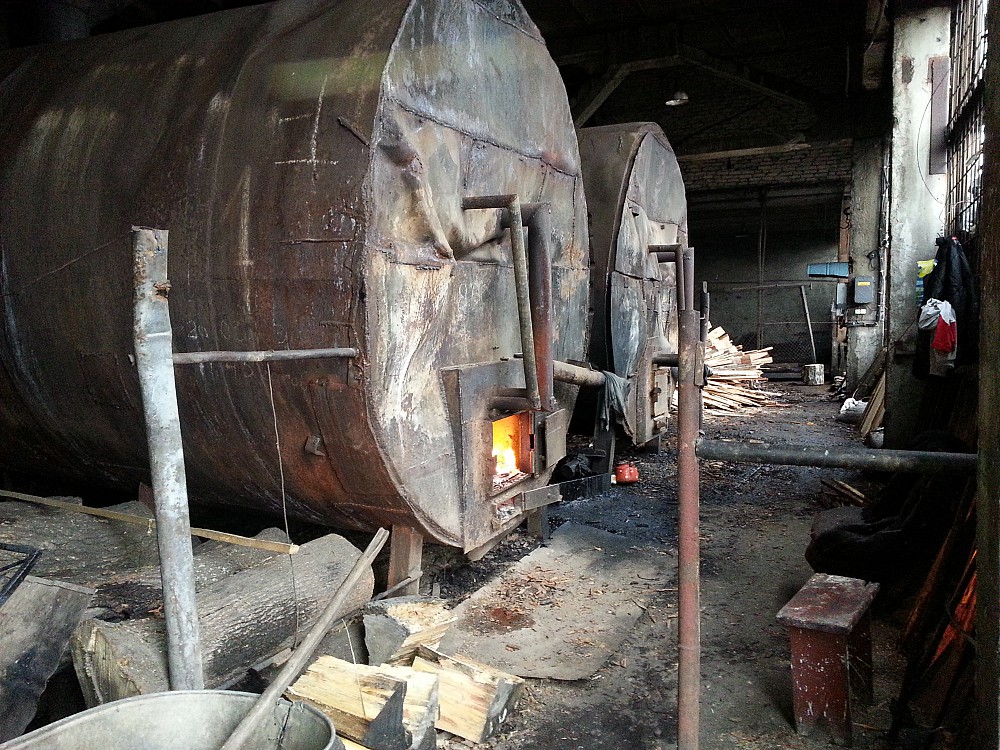

Стационарные печи используют для непрерывного основного производства древесного угля, когда нет необходимости менять место расположения. Стационарные углевыжигательные печи от передвижных отличаются внушительными размерами, большим набором выполняемых задач и высокой производительностью. В стационарных печах возможно использование различных видов топлива. А в передвижных — только отходы производства древесины.

Основным видом углевыжигательного оборудования является печь, в которой древесина не соприкасается с газами топочного вида процесса пиролиза. В такой печи древесина находится в отдельной камере с отверстиями, через которые происходит нагрев.

Другой вид углевыжигательной печи оборудован вертикальными ретортами, благодаря которым пиролиз на всех стадиях происходит более качественно. Недостатком такой печи является более высокий уровень выброса отработанных газов в атмосферу. Поэтому такую углевыжигательную печь необходимо дополнительно оборудовать очистными фильтрами.

Углевыжигательная печь для производства древесного угля изготавливается из кирпича или металла. Металл, в свою очередь, изолируется термостойким материалом для предотвращения теплоотдачи. Камеры и реторты изготавливаются из жаростойких металлов.

Печь включает в себя:

• топочный блок: предназначен для сушки сырья;
• углевыжигательный блок: служит для основного процесса пиролиза;
• основание: предназначено для крепления топочного и углевыжигательного блоков;
• пандус: служит для выгрузки емкости с готовым продуктом.

Дровокол (колун) – вспомогательное оборудование, которое используется для заготовки дров. Дровоколы бывают горизонтальные и вертикальные. В горизонтальных колунах бревно укладывает в желоб и толкается на нож, либо нож движется к бревну. В вертикальных дровоколах бревно размещается стационарно и на него опускается нож. Такой вид колунов имеет более высокий КПД, так как бревно избегает трения.

Автоматическая линия фасовки древесного угля – вспомогательное оборудование, предназначенное для автоматизации и окончания процесса производства древесного угля. Конструкция состоит из приемного бункера с сеткой против попадания головней, вибролотка, ковшового транспортера и накопительного бункера с датчиком объема. Древесный уголь, поочередно проходя по узлам линии фасовки, приобретает товарный вид.

Дозатор весовой – автоматически распределяет заданную массу крупнокусковых углей в мешки. Это позволяет производить фасовку древесного угля в виде конечного продукта.

Сепаратор – распределяет угольную продукцию по заданным размерам для различных нужд и ценовых категорий.

Оборудование, предназначенное для производства древесного угля, не содержит вентиляторов и нагнетателей газа, благодаря чему происходит экономия электроэнергии. Себестоимость производства угля снижается, повышая прибыть производителя.

Качественно изготовленный древесный уголь сохраняет структуру рисунка дерева, особенно заметны годовые кольца на торце бруска. При постукивании древесный уголь звонко звучит, имеет блестящий черный цвет и малое количество трещин. На качество и количество производимого угля влияет влажность сырья. Из всех марок березовый или дубовый древесный уголь считаются самыми лучшими, так как отличаются продолжительным и ровным жаром при горении.

Отсутствие вредных отходов при производстве и горении позволяет древесному углю оставаться одним из важных топливных продуктов.

Углевыжигательные печи — устройство и конструкция

Сегодня существует достаточно большой выбор данного оборудование, углевыжигательные печи имеют разную конструкцию и работают абсолютно разными методами. Однако продукт при этом выдается совершенно одинакового свойства и качества. Начнем с того, что сами углевыжигательные печи могут иметь как передвижную, так и постоянную стационарную конструкцию. Это обусловлено тем, что в некоторых случаях необходимо проводить пиролиз древесины на определенном участке работ.

Например, на участках по лесозаготовительным работам, на строительных площадках и тому подобных местах. Стационарные печи соответственно используются в постоянном, неизменном месте работы, где происходит непрерывный процесс пиролиза. Отличие этих углевыжигательных установок от мобильного варианта в основном заключаются в том, что постоянные установки как правило, имеют достаточно большие размеры и выполняют огромные объемы работы. То есть, данные печи, являются наиболее производительными.

К тому же, в данных установках возможно использование различных видов топлива. В отличие от мобильных установок, где в основном топливом служат так называемые отходы производства древесины. Часто углевыжигательные печи используют в качестве так называемого элемента утилизации, таким образом, получается, убить двух зайцев одним выстрелом, а именно и производить уголь, не затрачивая при этом средств на топливо, и использовать остатки деревообрабатывающего производства, не принимая специальных мер для его утилизации.

Самих конструктивных решений углевыжигательной печи на сегодняшний день имеется в большом количестве, причем процессы в них проистекают совершенно одинаковые. О самом простом и дешевом варианте было сказано выше, то есть печь работает за счет самого дерева и таким образом не применяется дополнительного вида топлива.

Сферы применения

Спрос на этот продукт достаточно большой, так как его, кроме отопления частных домов, можно использовать:

• в производстве электродов, различных красок, стекла и хрусталя;
• для производства кремня для полупроводников, бора, алюминия;
• в металлургии — как восстановитель;
• в качестве удобрения;
• как добавку к кормам домашних животных;
• при шлифовке и полировке деталей, используемых в полиграфии;
• как изоляционный материал в строительстве;
• как замену для графита в производстве пластмасс;
• в производстве дымового пороха;
• в производстве щеток, сопротивлений, контактов, которые устанавливаются в электрическую и электровакуумную технику;
• в производстве активированного угля – в качестве сырья.

Из выделяющейся в процессе производства смолы производят уксусную кислоту для пищевой промышленности, метиловый спирт, растворители, канифоль, скипидар.

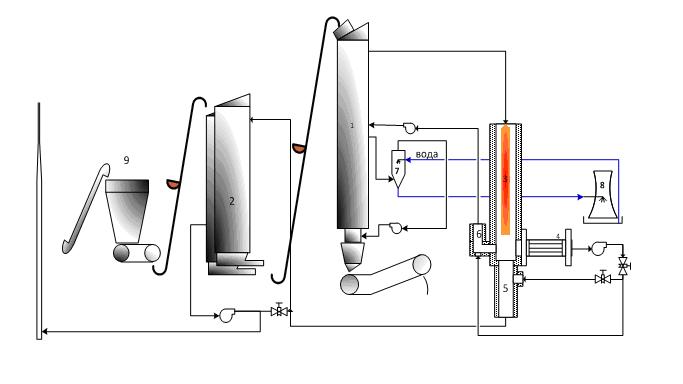

Трехкамерная углевыжигательная печь

Парогазовая смесь, которая отводится из пиролизной камеры, при остывании конденсируется. Пиролизная жидкость (жижка) и неконденсируемые газы, поскольку широкого применения пока не находят, используются как дополнительное топливо в топочной камере. Вывод побочных продуктов для дожигания предусматривается конструкцией печи. Эффект такой конструкции не только в экономии топлива, но и в защите окружающей среды.

Трехкамерные печи углевыжигательные обеспечивают непрерывный цикл производства угля. В каждой камере проходит отдельно один из этапов цикла, причем начальная сушка сырья происходит за счет тепла, которое получается при горении пиролизных газов. Кроме экономии топлива, такие печи имеют массу других преимуществ. Поскольку загрузка древесины и выгрузка готового угля происходят в разное время, то обслуживающий персонал загружен более равномерно. Стоимость трехкамерной печи ниже, чем однокамерной такого же объема, а эффективность и срок службы выше за счет распределения нагрузки.

Такое оборудование рассчитано на длительную эксплуатацию в крупных производствах, а если его укомплектовать газогенераторным котлом, то в качестве топлива можно использовать опилки и стружку.

Характеристики и конструкция углевыжигательной печи

Производители углевыжигательных печей, как зарубежные, так и отечественные, в качестве первой характеристики указывают рабочий объем одной камеры и общее количество камер в печи. Потом обычно указывается объем дров с заданными размерами и влажностью, который можно в печь единовременно загрузить. Этот показатель важен для соблюдения следующего параметра – продолжительности в часах основного рабочего цикла.

Чтобы определить эффективность работы конкретной модели, задаются два параметра для древесины одной породы – расчетное количество загружаемых в пиролизную камеру дров и выход из них угля.

Последними указываются габаритные размеры печи и ее масса. Если устройство не предполагается перевозить, эти данные могут не играть особой роли, а вот при транспортировке могут стать определяющими.

Как правило, бытовая однокамерная печь представляет собой уложенную с небольшим уклоном или установленную на опоры металлическую бочку со встроенной в нижней части топкой.

Сама топка, корпус печи, короб трубы и дверца люка выполнены из стали толщиной не менее 3 мм, а наружная обшивка – 1 мм.

Двухсторонние сварные швы, которыми соединяются обечайки корпуса, усиливаются бандажами, которые выполняются из трубы прямоугольного сечения, придают жесткость конструкции и дополнительную прочность, если в емкости вдруг возрастет давление.

Для снижения теплопотерь между корпусом камеры и наружной обшивкой прокладывается термоизоляционный материал. Эта мера повышает КПД печи. Стенки топки изнутри выкладываются огнеупорным кирпичом.

Устройства для дожига продуктов обугливания может поставляться отдельно.

Процесс углежжения

В качестве древесного сырья используются не только дрова различных пород дерева, но и отходы деревообрабатывающего или мебельного производства: сучки, пеньки, опилки. В болотистых местностях используется торф.

Древесина в процессе обугливания проходит три стадии: предварительную сушку, термическое разложение и охлаждение.

Первоначальная сушка и нагрев сырья в камере происходит за счет тепла, подаваемого извне. Собственный процесс выделения тепла (химическая экзотермическая реакция) начинается, когда температура древесины достигает 280°C. Дальше подвод тепла уже не нужен.

Готовый уголь после выжига охлаждается до температуры, при которой невозможно самовозгорание угля, то есть ниже 40°C.

В течение первых суток в смеси дымовых газов и продуктов обугливания еще много паров воды, которые выделяются в процессе сушки. Потом смесь становится суше и ее можно использовать как дополнительное топливо в той же печи или, что более эффективно, в рядом стоящей.

Углевыжигательная печь — ЗАО «АлтайСпецИзделия»

Углевыжигательная печь (пиролизная печь) — оборудование, предназначенное для изготовления древесного угля в процессе пиролиза («выжигания»). ЗАО «АлтайСпецИзделия» производит печи разной конфигурации (по объему, по количеству пиролизных камер, по виду загрузки, по степени механизации) и различной производительности.

Собственный конструкторский отдел, современное производство, станки с ЧПУ и профессиональный коллектив с многолетним опытом позволяют предприятию разрабатывать и изготавливать уникальные углевыжигательные печи с учетом требований каждого заказчика.

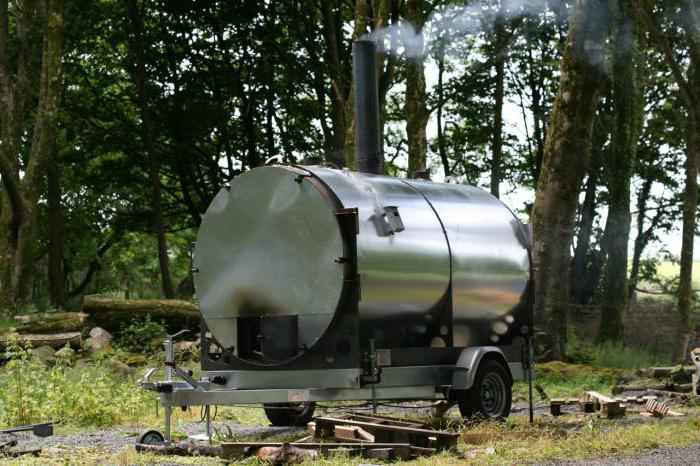

Углевыжигательные печи могут быть стационарными или передвижными: устанавливаться на специально разработанные тележки для транспортировки.

В печах самой простой конструкции предусмотрена ручная загрузка и выгрузка сырья. Их объем варьируется от 1 м3
до 25 м3. Они изготавливаются из стального листа (Ст3) и оснащаются всем необходимым: негорючим утеплителем, герметичной дверью, манометрами и термометрами для контроля процесса пиролиза, системой дожига пиролизных паров, патрубками отведения пиролизной жидкости.

Также ЗАО «АлтайСпецИзделия» производит углевыжигательные печи с механизированной загрузкой и выгрузкой. Их конструкция может быть самой разнообразной. Выгрузка готового продукта может осуществляться с помощью вагонеток на рельсах, выкатываемых из пиролизного отсека вручную или электрической лебедкой. Второй вариант – ретортная печь, конструкция которой позволяет опускать и извлекать вертикальные реторты (бочки для выжигания) из пиролизного отсека ручным тельфером или кран-балкой. Третий вариант – горизонтальная выгрузка цилиндров с углем (лежачих реторт) вилочным погрузчиком.

Изделия, позволяющие осуществлять механизированную выгрузку, требуют большей проработки со стороны инженеров-конструкторов, оснащены автоматикой, дополнительным оборудованием. Это сказывается на их стоимости: такие печи дороже, но это оправдывается увеличенной производительностью в сравнении с обычными углевыжигательными бочками. Производительность выше за счет укорачивания циклов производства угля. Если обычная печь позволяет сделать не больше шести-семи циклов в месяц (один цикл – 4,5-5 суток), то механизированная с тем же объемом позволяет сократить длительность цикла пиролиза до трех дней, а значит количество циклов увеличить до десяти в месяц. Это достигается за счет того, что при механизированной выгрузке вторую партию реторт/вагонеток можно загружать в пиролизный отсек сразу после извлечения первой, не теряя при этом времени на остывание загруженной печи и ее нагрев (вместе эти процессы занимают до двух-трех суток и требуют дополнительных затрат топлива).

Важным фактором в выборе печи является материал топочного отсека и реторт. Из-за воздействия высокой температуры (около +400оС) на топку и жаропроводящую трубу простая сталь (Ст3) быстро подвергается разрушению. Поэтому топочный отсек и труба из высоколегированной, жаропрочной стали сделают углевыжигательную печь на порядок долговечней.

Ключевые отличия пиролизных печей производства ЗАО «АлтайСпецИзделия» от большинства других на рынке – это проверенное качество используемых материалов и конструктивные решения, обеспечивающие удобство работы, высокую производительность, минимум потерь и долговечность.

Виды углевыжигательных печей

Усовершенствование технологии получения древесного угля привело к появлению специальных печей. Они имеют разную мощность и могут перерабатывать промышленное количество сырья. Различают такие виды:

1. Стационарные. Рассчитаны на большие объемы древесины, могут работать на разных видах топлива.Устанавливаются крупными производителями. Минус такого варианта – необходимость соответствия нормам экологической безопасности.
2. Мобильные. Это компактные устройства небольших размеров, которые легко перемещаются, устанавливаются и просты в эксплуатации. Ими пользуются на лесозаготовительных площадках, в местах строительства. В них удобно использовать древесные отходы в качестве основного источника конечного продукта.

Переработка отходов приносит большую выгоду, так как одновременно утилизируются остатки, и уголь добывается без расходов на топливо.

Мобильная углевыжигательная печь

Оборудование непрерывного действия

Распространенный вид углевыжигательных печей, обеспечивающих цикличность процесса, называют непрерывным. В них образующиеся в результате пиролиза газы снова направляются в древесину, соединяются с парами и газами, еще выделяющимися, и выходят из печи. Эти меры требуются для более равномерного дополнительного прогревания. Минус метода – высокая итоговая концентрация химических соединений. Чтобы их нейтрализовать,желательно установить дополнительное оборудование, которое будет сжигать их. Оно должно располагаться отдельно от основных печей.

По такой схеме работают:

• вертикальные реторты.Снизу происходит прокаливание, в середине – пиролиз, сверху – сушка;
• печи с заменяемыми контейнерами:

Реторты и камеры для углевыжигания собирают из металла с обязательной теплоизоляцией.

Агрегаты периодического цикла

Самым простым вариантом углевыжигательной печи является обычная бочка на 200 л. В ней производится розжиг заложенного сырья, она не подразумевает использование дополнительного тепла. Пар и газ выводятся через отверстие в емкости. Результатом является продукт низкого качества с выходом около 15%, загрязненный, но практически беззатратный.

Еще один вид углевыжигательной печи – с нагревом стен камеры, которая передает тепло закладке. Как правило, это конструкция периодического цикла. В ней происходит следующая последовательность действий:

• загрузка древесины;
• переугливание;
• выгрузка;
• повторение цикла с загрузки.

В таком устройстве часть древесины все время находится в процессе пиролиза.

Переносная углевыжигательная печь периодического цикла действия

Трехкамерная печь

Печь углевыжигательная на 3 камеры позволяет экономно расходовать топливо и не наносит вред окружающей среде. В ней газопаровая смесь выводится из основной камеры, остывает и конденсируется. Образуемая жижка и другие не поддающиеся конденсации газы используются в виде дополнительного источника тепла, добавляясь в топку.

Трехкамерные печи относятся к непрерывным – в каждом отсеке происходит свой этап

Важно то, что в первой камере сушка достигается за счет тепла от горения пиролизных смесей газов. Помимо экономии топлива, такие печи полезны:

• равномерностью использования рабочего персонала, так как загрузка и выгрузка происходят в разное время;
• длительностью использования. При установке на крупных предприятиях и дооснащении газогенераторным котлом оборудование рассчитано на использование опилок для топливного источника;
• наиболее доступной ценой по сравнению с однокамерными вариантами такого же объема, но большей эффективностью за счет распределения нагрузки на разные участки.

Заводская мобильная углевыжигательная печь для домашнего использования

Однокамерная печь

Однокамерные печи позволяют перерабатывать до 8 тонн сырья ежемесячно. Полный цикл требует от 1 до 3 дней работы. Их приобретают как для индивидуального использования, так и для промышленных производств с целью переработки отходов пищевой промышленности, остатков с дерево-перерабатывающих предприятий.

Разница между промышленными образцами и вариантами поменьше для однокамерных печей заключается только в объемах перерабатываемого сырья и легкости транспортировки оборудования. В некоторых странах углевыжигательные печи используют в домашних условиях – такой уголь потом применяют для приготовления блюд на огне.

Схема простейшей углевыжигательной переносной печи

Лучшие модели

Рассмотрим лучшие модели заводского изготовления, а потом перейдем к изготовлению угольной печи своими руками. Эти модели подойдут даже для большого загородного коттеджа. Купить их можно на сайте производителя, отправив заявку онлайн.

Наименованиеи цена (руб.)	Характеристики
Площадь помещения м2	Мощность, кВт	Габариты, мм Дымоход, мм	Масса, кг
Зота стаханов 100, от 370000	1000	100	900х1608х1796, 800	880
Тепловъ Т-100, от 185000	1000	100	1770х810х810, 250	900
Vulkan EKO- 100, от 330000	1500	100	1770х810х810, 250	900
«Буржуй-К» Т-100А-2К, от 272000	1000	100	780х1420х1890, 250	900
Ferroli Forest 100, от 1200000	1000	115	2898х4533х2700, 200	1230

Возможные ошибки и сложности

Чтобы не допустить просчетов при самостоятельном строительстве печи, важно выполнять этапы точно по схеме. Чаще всего можно допустить следующие ошибки:

Чаще всего можно допустить следующие ошибки:

1. Использование неподходящих материалов — приводит к быстрому растрескиванию швов. Кирпич также со временем начинает крошиться под воздействием высоких температур.
2. Зольник недостаточного объема. Отсек быстро забивается золой и ухудшает тягу, что может создать риск отравления угарным газом.
3. Неправильная установка фурнитуры. Все металлические детали расширяются при нагреве, поэтому если не оставить небольшой зазор, металл надавит на кладку и вызовет растрескивание.
4. Неправильный ввод в эксплуатацию — вызывает растрескивание кладочных швов при нагреве.

Чтобы просушить устройство ему дают постоять от двух до трех недель, затем начинают протапливать небольшими порциями топлива, постепенно увеличивая закладку. Полная просушка печи занимает обычно около месяца.
