Установка дымохода своими руками

Выбор материала

Материал играет огромную роль, от него зависит срок службы дымохода, его способность противостоять разным агрессивным химическим соединениям, надежность и прочность. Стальной дымоход для печи изготовляется из трёх основных материалов: нержавеющая сталь, оцинковка и черный металл. Сейчас подробно рассмотрим каждый материал.

Нержавеющая сталь

Изготавливается из жаростойкой и кислотостойкой нержавеющей стали. Хороший дымоход должен иметь толщину 0,8 – 1 мм, более тонкостенный прослужит не так долго.

Характеристики:

• Способны выдерживать температуры больше 600 градусов, и имеют длительный срок эксплуатации.
• Не бояться многих веществ, и спокойно работают при постоянном контакте с азотной кислотой, серной кислотой, креозотом и другими веществами, которые входят в состав продуктов сгорания угля и дров.
• Могут быть как одно стенными, так и двустенными, с термоизоляцией между трубами. Такой дымоход безопасен и его можно ставить в любых строениях: жилые дома, бани, сауны, технические постройки и т.д.

Оцинкованная сталь

Является бюджетным вариантом для строительства. Толщина труб колеблется от 0,3 – до 01 мм. Изготавливается из стали покрытой слоем цинка, благодаря цинку имеет хорошие характеристики по стойкости к щелочам и кислота продуктов сгорания.

Монтируются также, как и трубы из нержавейки. В качестве материала для дымохода печи они используются реже, так как имеют меньший срок службы, и менее надежны по самой конструкции и толщине металла. Чтобы продлит срок службы оцинкованных труб, их нужно утеплять, это уменьшит образование разрушающего конденсата.

Дымоход из черной стали

Из черной стали их сейчас делают очень редко, связано это с тем, что они имеют маленький срок службы. Оправдан такой дымоход лишь в том случае, когда бюджет сильно ограничен. Производят из котловой, или обычной стали, толщина труб составляет от 0,6 – до 2 мм.

Чаще их устанавливают на небольшие банные печи или в дачных домиках, использование которых будет периодическим. Может использоваться для печей в теплицах и в подсобных постройках. При сильном перегреве внутри трубы образуется много окалины, которая перекрывает ход трубы.

Монтаж дымохода

Работы по монтажу дымохода из нержавейки лучше всего разбить на несколько отдельных этапов и выполнять их последовательно.

Подготовка

Помимо этого, следует подготовить поверхность стен, на которых предполагается осуществлять крепление элементов дымохода. Нужно разметить как места крепления внутри помещения, так и снаружи.

При этом не стоит забывать и о том, что высота дымохода строго регламентирована правилами и зависит от месторасположения трубы дымохода и конструкции крыши. Если, например, крыша плоская или дымоход располагается от конька крыши на расстоянии не более 1500 мм, то он должен возвышаться над крышей не менее чем на 50 см. Чем дальше от конька располагается дымоход, тем меньше может быть его высота по отношению к коньку крыши. Если расстояние от конька крыши до трубы дымохода составляет 1500–3000 мм, высота дымохода должна быть на уровне конька, если это расстояние еще значительнее, то под углом 10% к коньку крыши. Это необходимо для обеспечения хорошей тяги даже при отсутствии ветра.

Трубы дымохода необходимо монтировать так, чтобы обеспечить максимально свободный подход к ним — это нужно для обслуживания их в дальнейшем. В одной из секций обязательно должно быть предусмотрено ревизионное отверстие, необходимое для обеспечения возможности обслуживания и чистки дымохода.

Особенности монтажа

После подготовки можно переходить к самому монтажу дымохода. Эти работы не отличаются технологической сложностью, но требуют максимальной внимательности. Монтаж следует начинать от печи или котла, а каждая последующая составная часть монтируется поверх предыдущей.

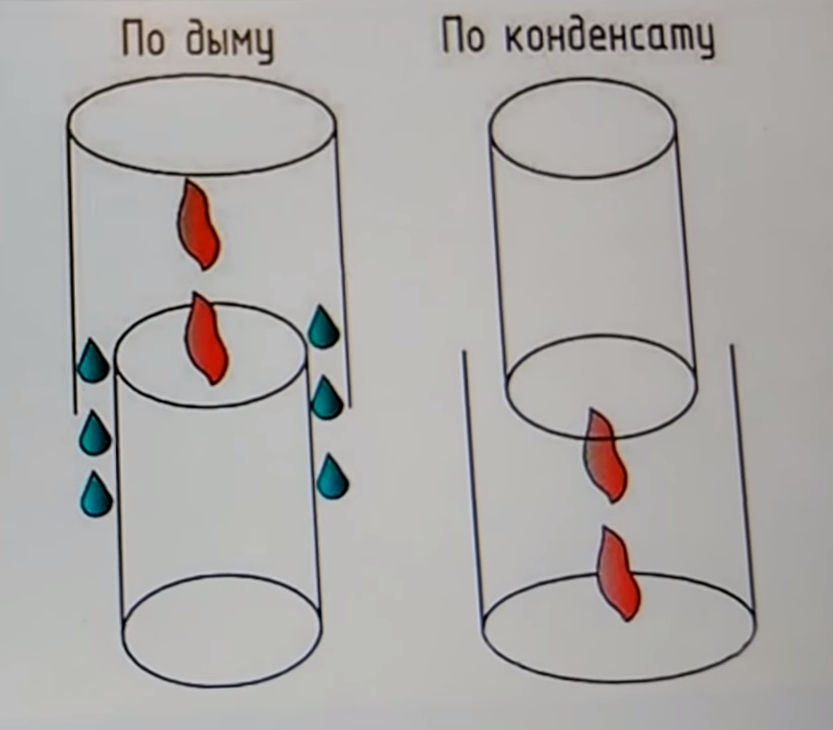

Соединение секций между собой обычно производиться раструбным способом, то есть один элемент вставляется в другой и фиксируется с помощью специального хомута. Помимо этого для достижения максимальной герметичности стыков их стоит обработать герметиком, который способен выдерживать высокие температуры.

Крепятся трубы к стенам в соответствии с составленным ранее чертежом, с помощью специальных кронштейнов. Расстояние между элементами крепежа должно составлять около 1–1,5 м.

При составлении чертежа и осуществлении последующих работ по установке труб, необходимо учитывать расположение электропроводки и прочих линий коммуникации.

Отдельное внимание необходимо уделить месту выхода трубы дымохода за пределы помещения

Здесь важно хорошо закрепить трубу и герметизировать отверстие. Немаловажным моментом в монтаже системы дымохода является утепление, тем более, если это нержавеющие трубы

В качестве наиболее подходящего для этих целей материала можно упомянуть минеральную вату

Немаловажным моментом в монтаже системы дымохода является утепление, тем более, если это нержавеющие трубы. В качестве наиболее подходящего для этих целей материала можно упомянуть минеральную вату.

Особые требования предъявляются к соблюдению правил пожарной безопасности:

1. Организуя стык труб, необходимо выполнить его так, чтобы он находился в потолочном перекрытии, при этом должна быть выполнена разделка из негорючих материалов, высота которой составляла бы не менее 70 см над уровнем пола.
2. Если труба не изолирована и проходит сквозь горючие конструкции, зазор между ними и трубой должен составлять не менее метра, если слой изоляции составляет хотя бы 50 мм, то этот параметр может быть уменьшен до 20 см.

Важные узлы в устройстве дымохода

Очень важно правильно оформить самые сложные узлы дымохода — проходы его через чердачное, межэтажное перекрытие, кровлю, а также через стену, если основная труба полностью проходит по улице

Межэтажное и чердачное перекрытие

Самое сложное — правильно провести трубы через перекрытия, стены, кровлю

Обрамление прохода дымохода в перекрытии, сделанного из дерева, осуществляют специальными патрубками, которые изолируют его от горючих материалов, во избежание их возгорания. Патрубок имеет больший диаметр, нежели труба, поэтому при их соединении образуется зазор, который также способствует предохранению от перегревания.

Проход дымохода через потолок

Между дымоходом и перекрытием должно оставаться расстояние, в которое необходимо разместить фольгированный или асбестовый негорючий материал, толщина которого должна составлять не менее 7 — 9 см. Фольгированный изолятор укладывают фольгой вовнутрь .

Труба — сплошная. Место прохода через деревянный потолок прикрыто металлическим фланцем

Важно помнить, что в месте прохода в перекрытии, труба не может иметь стыков, а должна быть сплошной. То же самое — на полу

То же самое — на полу

Если предусмотрено прохождение трубы в комнате верхнего этажа, то следует устроить вокруг нее кожух , с отверстиями для вентиляции, через которые горячий воздух будет поступать в помещение. Их обычно высверливают сверху и снизу кожуха. Такая защита нужна для того, чтобы случайно не обжечься об очень горячую трубу во время топки печи.

Защита кожухом от случайных ожогов

На потолке и на полу второго этажа в месте прохода трубы через перекрытия, остаются металлические части патрубка-фланца , которые прикрывают горючие материалы пола и потолка.

Проход через стену

Обязательная термоизоляция стен в месте прохода дымохода

Проход дымоходной трубы через стену оформляется таким же образом, как, и через перекрытие, с помощью надетых на дымоотвод специальных патрубков, которые помогут изолировать горючие материалы от высоких температур. Также участок трубы, который будет находиться в стене, оборачивается жаропрочным материалом толщиной не меньше 7 — 10 см.

Проход через кровлю

Самым сложным местом является узел проходки через кровлю трубы. Он требует особого внимания в работе, так как от него будет зависеть сохранность обрешетки и утеплителя от внешней влаги, а также общая пожаробезопасность дома.

Тщательная гидроизоляция кровли в месте выхода трубы

Для этого вокруг трубы снаружи устраивается гидроизоляция с помощью специальной ленты или же «проходки» на фланце, которые закрепляются на клей-герметик, а сверху прикручиваются саморезами.

Особое внимание — термоизоляции конструкции крыши

Для предотвращения перегревания обрешетки , труба должна быть обвернута жаростойким материалом, и с внутренней стороны крыши проходить через металлическую панель.

Дымоход требует обязательной защиты зонтиком

Завершающим этапом монтажа дымохода является установка сверху него зонтика, который предохранит от попадания вовнутрь грязи и воды.

Ассортимент модулей

Монтаж дымохода из нержавейки осуществляется с использованием готовых модулей различного типа, поэтому его несложно выполнить самостоятельно. Производители предлагают следующие элементы:

• Прямые трубы. Деталь может иметь дину от 33 до 100 см. Прочное соединение элементов между собой выполняется за счет раструбного сопряжения, монтаж не требует применения дополнительного крепежа.
• Отводы 45°. Применяются при необходимости выполнить отклонение от вертикали.
• Отводы 90°. Используются для перехода между вертикальными и горизонтальными участками конструкции.
• Тройник 45° или 87°. Предназначен для монтажа узла сборки конденсата, также может применяться для подключения двух отопительных агрегатов к общему дымоходу.
• Сборник конденсата. Монтируется в нижней точке основного вертикального канала, в него стекает влага, сконденсировавшаяся при остывании дымовых газов.
• Ревизионный элемент. Устанавливается в местах, где выше риск скопления сажи, для проверки и очистки дымоходной системы.
• Проходки. Специальные элементы для обустройства узлов прохождения трубы через перекрытия и кровлю, помогают обеспечить противопожарную изоляцию конструкций, герметичность кровли, привлекательный внешний вид.
• Колпак, искрогаситель и другие элементы для монтажа на верхней части дымохода. Защищают систему от проникновения осадков, возникновения эффекта обратной тяги, от попадания искр на кровельное покрытие.

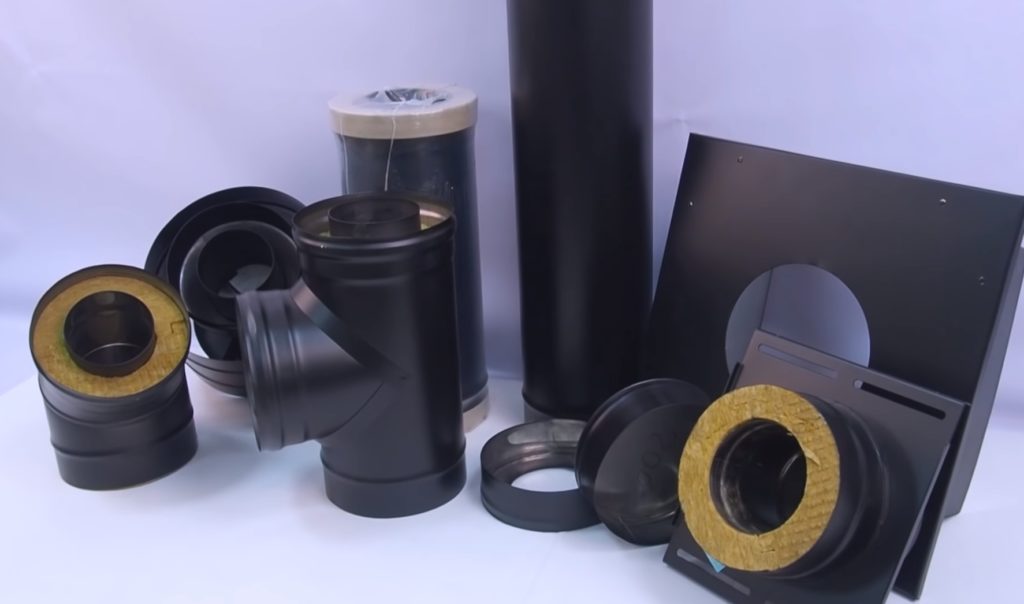

Элемены дымохода

Подбор дымохода онлайн

Выше мы уже упомянули модульную дымоходную систему из нержавеющей стали, хотя некоторые посетители сайта могут сказать, что мы заранее сузили спектр возможных вариантов. Действительно, в принципе, можно подобрать дымоход для печи, камина, газового или иного котла другого типа – керамического, из обычной (черной) стали и так далее

Здесь мы не будем уделять внимание этой теме, поскольку в других материалах сайта обосновано, что в подавляющем большинстве случаев оптимальным вариантом будет дымоходная система из нержавейки. Она надежна, долговечна, легко монтируется, имеет малый вес и стоит недорого

Поэтому сразу предлагаем выбрать её. Соответственно, на первом этапе остается подобрать дымоход из нержавеющей стали определенной марки, с определенной толщиной стенок, с конкретным теплоизолятором (для сэндвич труб), формой и площадью сечения, необходимым температурным режимом эксплуатации, кислотостойкостью и так далее. Как мы уже говорили, делать это следует на основании типа и параметров отопительного прибора – вида используемого топлива, температуры выводимых продуктов горения, мощности. Все эти вопросы можно решить в режиме телефонной консультации: Сообщите менеджерам компании Феникс тип и параметры твердотопливного или иного котла, чтобы очень быстро получить ответ, какую марку (компания производит модули из четырех марок нержавеющей стали), какую толщину стенок и какой теплоизолятор рекомендуется использовать.

На втором этапе (привязка к конкретному объекту) подобрать дымоход в режиме телефонного разговора сложнее, но во многих случаях это также возможно. В первую очередь это возможно в самых простых случаях, когда труба должна пойти от печи вертикально на крышу или только с одним поворотом от горизонтального вывода из газового котла. Если же дымоходная система должна огибать препятствия (например, балки), проходить через стены, перекрытия из горючих материалов и тому подобное, то одного телефонного разговора будет недостаточно. Но в любом случае получить конкретные рекомендации по комплектации можно оперативно. Для этого следует подъехать к нам в офис или прислать по электронной почте план-схему планировки дома или бани.

Требуется подобрать дымоход для печи, котла, камина, бани? В любом случае обратитесь к менеджерам компании Феникс. Все или большинство вопросов мы сможем решить в оперативном режиме. Если же возникнет необходимость часть из них решать на месте, то мы пришлем или посоветуем специалиста. После этого точно подобранный и качественно изготовленный дымоход вы сможете купить в нашей компании по оптимальной цене.

Нормативные требования по устройству дымоходов

Основное и единственное предназначение дымоходной трубы – это выведение отработанных газов от отопительного котла в атмосферу за пределами здания, где установлена печь, котел или камин. При этом от ее правильной установки напрямую зависит эффективность работы генерирующего тепло оборудования.

Можно поставить в доме котел с превосходным КПД, но допустить просчеты при монтаже дымоходной трубы. В результате – перерасход топлива и отсутствие комфортных температур воздуха в комнатах. У дымоотвода должно быть правильно подобрано сечение, расположение, конфигурация и высота.

Если в доме два котла или печь и камин в разных комнатах, то лучше сделать для каждого из них отдельные трубы отведения дыма. Вариант с одним дымоходом разрешен СНиПами, но грамотно его рассчитать сможет только профессиональный печник.

Диаметр печной трубы подбирается в зависимости от используемого отопительного оборудования. При установке котла он уже задан производителем отводным патрубком. Подключать к нему трубы меньшего сечения запрещено, а большего – попросту не нужно. Во втором случае для повышения тяги придется монтировать редуктор, который стоит немалых денег.

В случае с камином или русской печью из кирпича все несколько сложнее. Здесь придется делать инженерные расчеты с учетом используемого топлива и размеров топки. Гораздо проще взять готовый проект кирпичной печи, испытанный временем. Благо есть немало вариантов с уже четко выверенной порядовкой кирпичной кладки.

Чем выше и длиннее дымоотвод, тем сильнее тяга. Однако это может привести к перегреву и разрушению его стенок. Плюс, сильное повышение тяги – это предпосылки к возникновению турбулентности в дымоходе, которая сопровождается гулом и низкочастотным шумом.

При слишком низкой трубе конек может превратиться в непреодолимое препятствие для выходящего из нее дыма. В результате возникнет эффект обратной тяги с опрокидыванием дымовых газов обратно в топку. О том, как ее нормализовать пойдет речь в этом материале.

При нормальном функционировании дымохода горизонтальный поток ветра, обтекая участок трубы над кровлей, поворачивает вверх. Вследствие чего над нею образуется разряженный воздух, который буквально “высасывает” из отвода дымы. Однако этому процессы может помешать конек скатной крыши и даже высокое дерево в непосредственной близости с домом.

Нормы по устройству системы отведения дыма

Строительные нормы предписывают дымовую трубу делать следующим образом:

1. Длина ее от колосника до верхней точки должна быть от 5-ти метров (исключение возможно только для строений без чердаков и только в условиях устойчивой принудительной тяги).
2. Оптимальной с учетом всех возможных изгибов высотой считается 5–6 м.
3. Расстояние от металлической печной трубы до конструкций из сгораемых стройматериалов должно быть от метра.
4. Горизонтальный отвод сразу за котлом не должен превышать 1 м.
5. При прохождении кровельного покрытия, стен и перекрытий внутри дома следует обустраивать канал из негорючих материалов.
6. Для соединения металлических элементов трубы герметик следует применять исключительно термостойкий с рабочей температурой от 1000 °С.
7. Над плоской кровлей дымоход должен возвышаться минимум на 50 см.
8. Если некирпичная печная труба сооружается выше уровня крыши на 1,5 метра и более, то ее в обязательном порядке необходимо укреплять при помощи растяжек и скоб.

Любые наклоны и горизонтальные участки неизбежно снижают тягу в трубе дымохода. Если сделать его прямым не получается, то изгибы и смещения лучше всего выполнять из нескольких наклонных сегментов под общим углом до 45-ти градусов.

При устройстве вентиляционных и дымоходных шахт параллельно в одной конструкции над кровлей их ни в коем случае нельзя накрывать общим колпаком. Отвод от печи обязательно должен возвышаться над трубой вентиляции, иначе тяга снизится, а дым начнет засасывать обратно в дом. То же касается отдельных, но рядом расположенных вытяжек и дымоходов.

Немного о безопасности

К безопасной эксплуатации дымоходной системы предъявляются свои требования. Не рекомендуется растапливать печь легковоспламеняющимися материалами типа горючих жидкостей. В котлах на твердом топливе нельзя закладывать дрова, превышающие габариты топки.

В быту не стоит приспосабливать систему дымохода для сушки белья, так как нарушение ее герметичности чревато серьезными последствиями. Прочищать дымоход, выжигая сажу, также опасно для дома. Нельзя чистить дымоход хлорсодержащими веществами. Попытки заливать водой огонь в топке могут повредить оборудование.

При эффективном и регулярном использовании печей дымоход надо чистить и диагностировать . Если игнорировать этот момент, сажа может воспламеняться, это не каждый дымоход выдержит. Эксплуатируя отопительный котел, надо строго соблюдать рекомендации производителя, не пытаясь использовать отопительный прибор не по назначению.

Рейтинг лучших производителей дымоходов

Лучшие дымоходы для камина или бани – это изделия, произведённые проверенными компаниями

Поэтому обязательно обращайте внимание на бренд, под которыми выпущены трубы. К самым надёжным маркам относят следующие:

1. Крафт. Новичок на рынке быстро завоевал любовь потребителей. Компания выпускает изделия только для внутреннего рынка и отличается высоким качеством.
2. Вулкан. Компания возникла в конце прошлого века и выпускает трубы, разработанные в собственных лабораториях. Ассортимент достаточно широк и включает в себя дымоходы из котловой и других видов стали.
3. Росст Ин. Московская марка, которая занимается выпуском качественной продукции из хороших материалов.
4. Jeremias. В рейтинг дымоходов изделия данной немецкой марки включаются регулярно. Они выделяются интересным дизайном, уникальным по прочности сварным швом и качественными материалами.
5. Термофор. Динамично развивающаяся марка. Она использует несколько видов материалов, включая сталь марки 439 для дымоходов с разными конфигурациями. У компании высокотехнологичное оборудование и хорошая репутация.

Дымоходы для печей — основные особенности и отличия

Дымоход для печи длительного горения имеет довольно простое конструктивное строение и выполняется в форме трубы, расположенной вертикально. Верх её оформляется защитным устройством от атмосферного воздействия и смотрового окна для работ по обслуживанию. В конструкции также предусмотрен поддон для сбора и отвода кислого конденсата, образованного из дымовых газов. Базовой частью конструкции является вертикальная труба, от ее геометрических размеров будет зависеть условия безопасности и эффективности работы источника отопления.

У современных котлов длительного горения, благодаря заложенному принципу нагрева достигается высокий уровень КПД, порядка 90% и даже больше. Теплосъем топочного пространства довольно значительный и обеспечивает низкотемпературный режим уходящих газов на выходе из топки. В связи, с чем у котлов данной модификации отсутствуют требования по жаростойкости дымоотводящей системы. В то же время, для у этих конструкций имеется другая проблема — образование кислородсодержащего конденсата. Чем выше температура уходящих газов, тем больше влаги он унесет в атмосферу. При температуре в газоходах порядка 55 С, проявляется явление — точка росы, когда из дымовых газов начинает выделяться влага и растворенными в ней продуктами сгорания в виде различных кислот: азотной, угольной и серной.

При отрицательных температурах наружного воздуха этот процесс протекает особенно эффективно, особенно если газоходы проложены по внешней стене дома. В результате по их стенкам обильно стекает кислота. В том случае, когда газоходы выполнены из стройматериалов, впитывающих влагу, таких как кирпич либо шамот, то такая агрессивная жидкость быстро разрушит внутридомовые системы дымоотвода. Поэтому для котлов дымоотводы выполняются из материалов, обладающие высокой кислотоустойчивостью: кислотостойкий кирпич, керамика или нержавеющая сталь.

Виды дымоходов

Система удаления отходов сгорания топлива необходима для устройства банных печей, газовых котлов, популярность моделей зависит от качества конструкции, материалов, из которых она изготовлена, как правило, это керамика, кирпич, нержавеющая сталь. Разберем какие бывают типы дымоходов:

• трубы можно размещать внутри капитальных стен;
• монтировать отдельно стоящие каналы, изготавливая их, например, из сэндвич панелей;
• еще одни вариант размещения, который необходимо обозначить — наружное крепление оборудования к фасаду здания, при помощи держателей.

Для частного дома с кирпичными перекрытиями, наиболее подходящим будет первый вариант, он не нуждается в дополнительных затратах, оборудовать систему можно самостоятельно, одновременно со строительством здания.

Камины, печи подразделяются по методу удаления продуктов сгорания на две основные категории:

• естественный отвод газа создается за счет тяги;
• принудительной происходит благодаря интегрированному в котел вентилятору.

Для второго варианта лучше смонтировать компактную коаксиальную систему.
Одностенные конструкции представляет собой трубу из нержавейки толщиной 0.6 – 1.0 мм. Такие изделия применяются для монтажа внутри помещений, кирпичных стояков, благодаря им возможно увеличить теплоотдачу системы, уменьшая затраты на обогрев.

У двустороннего варианта два стальных слоя, между ними слой утеплителя, состоящий из негорючей базальтовой ваты, часто металл укрепляют кожухом из цинка. Данная модель лучше подойдет для монтажа снаружи здания или внутри деревянных бань, других построек.

Уделим немного внимания классификации оборудования в соответствии с материалами из которых оно изготавливается, его характеристикам, функционалу:

• Кирпичные, керамические изделия обладают отличной износостойкостью, продолжительным сроком эксплуатации, огнеупорностью. В то же время неровная внутренняя поверхность способствует осаждению сажи, уменьшая тягу, запаситесь инструментами для чистки. Данную конструкцию следует устанавливать на этапе возведения дома.
• Сварные отводы из металла недорогие, но могут ржаветь, а окислов серы, соединяющийся с конденсатом образуют серную кислоту, разрушающую конструкцию. Их монтаж трудоемкий, длительный процесс.
• У нержавеющих труб много хороших характеристик: долговечность; проста крепления; небольшой вес; не подвергаются коррозии; их можно монтировать через деревянные перекрытия, стены, крышу; легко ремонтируется.

Благодаря плавности форм, наиболее эффективной конфигурацией отвода является цилиндр, т.к. копати сложнее отложиться на стенках. Размеры оборудования определяются высотой, диаметром изделия. Все вычисления необходимо производить на стадии проектирования здания, с учетом отапливаемой площади, плана комнат. Мощность вытяжки должна соответствовать габаритам котла

Важно выполнять регламенты строительных норм, горизонтальные элементы конструкции не должны превышать 1 м
