Принцип работы и схема водогрейного котла
Теплоноситель нагревается до 115 градусов и после этого передает тепло отопительной системе. Вода становится паром при температуре 100 градусов, поэтому для предотвращения закипания, в котле постоянно поддерживается высокое давление.
Чем оно выше, тем лучше, так как тогда вероятность возникновения пристеночного закипания уменьшается, а значит образуется меньше накипи.
Независимо от вида топлива, принцип работы водогрейных котлов одинаковый: горючее сжигается в топке, а через ее стенки жар передается воде, которая циркулирует по отопительным трубам. Каждая конструкция разработана таким образом, чтобы обеспечить максимальное сгорание топлива и эффективную теплопередачу.
Что такое вакуумные деаэраторы, вы можете узнать тут.
В конструкции водогрейного котла могут присутствовать особые конвективные пакеты. Они предназначены для эффективного охлаждения уходящих газов и снижения их температуры.
Поверхность пакетов у качественных систем в состоянии обеспечить снижение температурного режима до 190-200 градусов. Нельзя допускать более низкие температурные показатели, так как появится вероятность образования конденсата.
Качественная и при этом максимально эффективная работа оборудования определяется высокими показателями надежности и прочности устройства. В процессе работы вода по всем панелям и экранам осуществляет многоходовое движение.
Подобный результат достигается посредством установленных заглушек в коллекторах. Их количеством регулируются параметры скорости движения теплоносителя в приборе. Более подробно данный процесс отражает схема работы водогрейного котла.
Подробнее о котлах утилизаторах газов, вы можете узнать здесь.
Как восстановить работу котла
Если техника перегревается, не затягивайте с ремонтом. Бывают случаи, когда газовый котел взрывается , поэтому устраняйте неполадку, как только ее заметили.
Засор и завоздушенность системы
Если вода застаивается и не циркулирует в контуре, это приводит к закипанию. Вы можете слышать, как жидкость внутри булькает. Отключите прибор, дождитесь остывания теплоносителя. Зачастую фильтры с обеих сторон перекрываются вентилями, поэтому вам не придется сливать всю воду из системы. Закрутите краны, достаньте и промойте фильтры.
При сильном засоре сетчатого фильтра опустите его в раствор лимонной кислоты. Дополнительно можно прочистить деталь нежесткой щеткой.
Изношенные и не подлежащие чистке фильтры лучше заменить.
Воздушная пробка замедляет движение жидкости либо вовсе ее останавливает. Как с этим бороться:
Откройте краны Маевского — они есть на каждом радиаторе. Предварительно подставьте под них емкости;
- Вы услышите, как воздух с шипением будет выходить из контура. Затем может политься вода. Не закрывайте сразу краны. Дождитесь, пока жидкость сольется и стравится весь воздух;
- Повторяйте процедуру до тех пор, пока воздушная пробка полностью не ликвидируется.
Отложения накипи
Соли магния и калия откладываются на деталях котла при нагреве свыше 55 градусов. Больше всего накипь оседает в теплообменнике, потому что в нем циркулирует и нагревается жидкость. В результате проходы в трубках сужаются, напор снижается, и в узле закипает вода. Это приводит к перегреву и поломке теплообменника.
Чтобы очистить узел, демонтируйте его. Самый действенный способ — подключить к узлу насос и прокачать реагентом. После этого радиатор промывается проточной водой, просушивается и устанавливается на место.
В домашних условиях радиатор помещается в металлическую емкость с теплой водой. В змеевик заливается раствор лимонной кислоты. Емкость ставится на плиту, где прогревается в течение получаса.
Чтобы предупредить образование накипи, устанавливайте магнитные фильтры. Их кассеты достаточно менять раз месяц, зато они хорошо смягчают воду.
Неполадки с насосом
При включении котла после длительного простоя нужно проверить насос. Его детали могли залипнуть, а отверстия засориться. Прочистите и замените неисправные детали.
Принцип работы
Клапан, защищающий котел, имеет простое устройство и работает по принципу, понятному даже школьнику. Прибор состоит из прямого фитинга с отводом под углом 90 градусов и подпружиненного герметичного затвора, перекрывающего боковой проход. При увеличении давления в системе от перегрева, превышающего прижимное усилие пружины, удерживающей в неподвижном положении клапан, он поднимается вверх и открывает боковое отверстие.
Излишки жидкости начинают выливаться сбоку и отправляются в емкость, дренажную или канализационную систему. После стравливания части теплоносителя давление в системе и на клапан ослабевает, пружина ставит его на место, перекрывая боковой патрубок.
Конструктивное устройство пружинного вида
Использование оборудования низкого давления
На современном рынке представлены паровые котлы как российского, так и зарубежного производства. Они отличаются по функциональности, дизайну и качеству сборки. Выбор необходимой модели должен происходить с учетом требуемой мощности и производительности.
Паровые котлы низкого давления предназначены для выработки насыщенного пара, давление которого не выше 0,07 МПа, а его температура составляет 115 °С. Данное оборудование способно производить 140-3000 кг пара в час. Эти агрегаты применяются для технологических процессов в сельскохозяйственных организациях, на предприятиях пищевой, деревообрабатывающей индустрии и для обогрева помещений различной площади.
Устройство
Важная часть терморегулятора представлена двумя основными узлами: непосредственно самим клапанным устройством, регулирующим степень интенсивности прохождения теплового носителя, а также регулирующей головкой съёмного типа, координирующей ручную или автоматическую работу конструкции.
Функционирование устройства обеспечивается:
- шкалой настройкой температурного режима;
- соединителем с трубопроводной сетью;
- компенсационным механизмом;
- термостатической головкой;
- сильфоном с жидкостью;
- клапанным элементом;
- кольцом-фиксатором;
- накидной гайкой;
- золотником;
- штоком.
Термоголовка частично перекрывает подачу поступающего в отопительные радиаторы теплового носителя, что позволяет батареям остывать до требуемых температурных показателей. Самым простейшим термостатическим клапаном для радиатора является стандартный запорный вентиль, закрываемый и открываемый вручную.
Сервопривод для трехходового клапана
Сервопривод — это электродвигатель, управляемый через отрицательную обратную связь. В данном случае отрицательной обратной связью будет датчик угла поворота вала, который прекращает движение вала при достижении нужного угла.
Для наглядности рассмотрим устройство сервопривода по рисунку:
- Как видно, внутри сервопривода расположены следующие составные части:
- Электрический мотор.
- Редуктор, состоящий из нескольких шестеренок.
- Выходной вал, которым привод вращает клапан или другое устройство.
- Потенциометр — эта та самая отрицательная обратная связь, с помощью которой осуществляется управление углом поворота вала.
- Управляющая электроника, которая расположена на печатной плате.
- Провод, по которому подводятся напряжение питания (220 или 24 В) и управляющий сигнал.
Давайте теперь подробно остановимся на управляющем сигнале. Сервопривод управляется импульсным сигналом с изменяемой шириной импульса. Для тех кто не знает о чем идет речь, привожу еще одну картинку:
То есть ширина импульса (по времени) определяет величину угла поворота вала. Настройка таких управляющих сигналов дело нетривиальное и зависит от конкретного привода. Количество управляющих сигналов зависит от того, сколько положений может занимать выходной вал.
Сервопривод может быть двухпозиционным (2 управляющих сигнала), трехпозиционным (3 управляющих сигнала) и так далее.
Клапан трехходовой регулирующий с электроприводом
В качестве электрического привода трехходовых регулирующих кранов с электроприводом выступают различные элементы.
- Существует две разновидности:
- трехходовые краны для отопления с электроприводом в виде электрического магнита;
- трехходовые клапаны с сервоприводом на базе электрического мотора.
Исполнительный механизм получает команду прямиком от температурных датчиков или от управляющего контроллера. Модели трехходовых кранов для отопления с электроприводом наиболее эффективны, так как позволяют обеспечивать максимально точную регулировку тепловых потоков.
Трёхходовой регулирующий клапан — предназначен для смешения или разделения потока теплоносителя, поэтому их ещё называют смесительными и разделительными клапанами. Трёхходовые регулирующие клапаны имеют три патрубка для присоединения к трубопроводу.
Наиболее широкое распространение получили в системах теплоснабжения подключённых от автономных котельных, в которых нет необходимости в ограничении расхода при сохранении коэффициента смешения.
Они устанавливаются для управления теплоотдачей калориферов системы вентиляции, теплообменных аппаратов систем горячего водоснабжения и отопления подключённых по независимой схеме, управления процессом смешения в системах отопления с зависимым подключением в котельной.
Управляют клапаном с помощью электропривода, по сигналу электронного регулятора, либо от центральной системы диспетчеризации. Работа трёхходового клапана основана на создании в циркуляционном кольце контуров с постоянным и переменным гидравлическим режимом, за счёт разделения одного потока или смешения двух потоков теплоносителя.
Вне зависимости от положения штока в трехходовом клапане, циркуляция не прекращается, поэтому такой тип устройства не годится для уменьшения расхода теплоносителя. В этом основное отличие шарового трехходового крана с электроприводом от двухходовых кранов, регуляторов и других устройств.
Данный клапан предназначен для смешивания или разделения, распределения потоков. Разделительный клапан регулирует количество воды, пуская часть жидкости по байпасному пути вместо прямого. Два патрубка устройства служат для выхода, а один – для входа.
Принцип действия трехходового смесительного клапана с термоголовкой основан на подмешивании к горячему теплоносителю более холодного или к холодному более горячего. В результате качественная характеристика, а именно температура теплового потока изменяется, при этом уровень этого изменения зависит от установленной пропорции соединяемых струй.
Два порта для входа и один для выхода могут также выполнять разделительную функцию. Такие клапаны могут использоваться в различных съемах.
Часто актуально использование трехходовых клапанов для твердотопливных котлов, в камере которых выпадает конденсат в начале топки. В таком случае клапан помогает временно отсечь холодную воду, а по короткому контуру пустить часть нагретой жидкости.
Как выбрать клапан для отопительного котла
Подбирая предохранительный клапан для отопления, руководствуются следующими соображениями:
- Определяющим фактором для выбора предохранительного клапана является его давление срабатывания. Обычный стандарт для бытовых приборов, применяемых в системе отопления, согласно расчетам — 3 бара. Данный показатель связан с тем, что в большинстве индивидуальных замкнутых контуров с радиаторами, использующих циркуляционные насосы, транспортируется теплоноситель со стандартным напором 1,5 бара. Его колебания при нагреве до самых высоких температур могут достигать 2,5 бара, а предельный показатель более 3 бар говорит о перегреве теплоносителя и может стать критическим для полимерных трубопроводов (котел выдерживает значительно большие гидравлические нагрузки).
- Среди моделей, представленных на рынке, масса изделий из Китая малоизвестных брендов. Хорошим соотношением цены и качества обладает российско-итальянский продукт Valtex, клапаны от итальянского производителя котлов Бакси. Многие известные поставщики электрокотлов с брендами Вайлант, Аристон, Бакси дополнительно выпускают сопутствующее оборудование, куда входят и предохранительные клапаны.
- С точки зрения стоимости, удобства монтажа и функциональности лучше всего приобретать группу безопасности. В блок дополнительно входят манометр (позволяет контролировать процесс настройки и давление в системе) и автоматический клапан для стравливания воздуха в контуре.
Схема установки защитного клапана
Критерии выбора
Подбор трехходового смесительного клапана выполняется с учетом ряда важнейших параметров, связанных и с работой регулирующей арматуры, и с функционированием самого твердотопливного котла.
На выбор влияют такие параметры:
- материал изготовления;
- потребление теплоносителя;
- модификация привода;
- применяемая схема обвязки;
- рабочие характеристики.
Виды трехходовых смесительных клапанов
Материал изготовления
Материал, из которого изготовлен клапан, в значительной степени влияет на его технические и эксплуатационные характеристики.
Какой материал предпочесть? Лучше, если устройство изготовлено из меди или чугуна. Но следует учесть, что медные клапаны достаточно дорогие.
Расход и температура
Проектную температуру теплоносителя и его расход можно проверить в документации на отопительные системы. Если проекта нет, эти параметры обратного трубопровода берутся из техпаспорта на котел. Температура обычно составляет 45-50° С.
Расход теплоносителя требуется для выбора устройства по его пропускной способности — объеме жидкости, который способен пропустить термосмесительный клапан за определенное время.
Тип привода и схема обвязки
Тип привода нужно подбирать с учетом того, чтобы ему соответствовала конкретная схема, в соответствии с которой устраивается обвязка.
Обвязка по упрощенной схеме работает следующим образом. Трехходовой термостатический смесительный клапан подает жидкость с третьего патрубка на первый. Теплоноситель начинает нагреваться после прогрева воды в котле. При доведении теплоносителя до требуемой температуры, из второго патрубка проходит поток не нагретой воды, выполняется обмен: холодная вода из бака с тепловым аккумулятором удаляется, а нагретая — поступает.
Наглядная схема подключения клапана
Обвязка усложняется установкой на кране контроллера. Для реализации такой схемы требуются двухконтурные и двухприводные смесители. Один из контуров ставится в непосредственной близости от источника тепла и является термостатическим. Управление вторым приводом (электрическим) осуществляется посредством контроллера, подающим сигналы с датчика. Термостатический клапан при этом поддерживает нужную температуру теплоносителя. Обвязка с электроприводом может быть реализована и в первичном контуре, если под общим контроллером в котельной функционируют более двух нагревательных установок.
Рабочие параметры
Еще одним важнейшим критерием выбора трехходового клапана являются пределы выставляемых температур. Это касается устройств с термостатическим приводом, применяющихся как в обвязках котлов, так и в системах горячего водоснабжения, полах с водяным подогревом. Обычно максимальная температура составляет 90°С, но до такого значения ее не доводят даже при самых экстремальных отрицательных температурах.
На температурный диапазон при покупке необходимо обязательно обращать внимание. В зависимости от назначения, выпускаются краны с различными диапазонами регулировки температур, к примеру, 20-43° С или 35-60°С
В приведенном примере для твердотопливных котлов лучше подойдет второй вариант.
Рабочие параметры смесительного клапана
Большую роль играют наружные и внутренние диаметры присоединения к системе. Для работающих на твердом топливе котлов значение этих показателей напрямую зависит от пропускной способности клапана и составляет 20-40 мм. Если требуемый диаметр устройства найти не получается, то можно приобрести подходящий переходник.
Желательно выбирать клапан, к которому возможно подключить сервопривод, что позволит ему работать в авторежиме — такая функция хорошо зарекомендовала себя при устройстве водяного теплого пола.
Возможные причины аварии
Возникновения аварийной ситуации связано с рядом факторов. Аварии в котельных возникают в первую очередь из-за износа оборудования и систем коммуникации. Согласно данным статистики, средняя величина износа коммуникации в теплоснабжении составляет 65%. Авария в котельной также становится следствием следующих причин:
- топлива . Использование газовой смеси делает котел «миной замедленного действия» и нарушение режимов правильной эксплуатации может спровоцировать взрыв. Причиной взрыва газовых котлов становится перенасыщение горючей смеси, возникающее при накоплении несгоревшего топлива. Еще одной причиной взрыва топлива является нарушение работы горелок;
- снижение уровня воды . Поддержание требуемого уровня воды является залогом нормальной работы котла. Длительное функционирование котельного оборудования с недостаточным уровнем воды может привести к нагреванию стальных труб и их расплавлению;
- нарушение водоподготовки . Аварии в котельных с участием промышленных котлов происходят из-за недостаточного смягчения воды или ее загрязнения. Водоподготовка является обязательной процедурой, позволяющей снизить количество образующейся накипи и устранить излишки кислорода, который служит причиной язвенной кислородной коррозии. Причина аварии вследствие нарушения водоподготовки характеризуется появлением сквозной ржавчины на небольшом участке оборудования, приводящей к нарушению работы, что может стать причиной аварии;
- нарушение правил разогрева котла . При пуске или остановке котельной, оборудование испытывает повышенные нагрузки, что требует четкого следования правилам эксплуатации. Соблюдение регламента разогрева и следование этапам необходимых операций пуска послужит гарантией длительного срока службы котла и предотвратит аварию.
Дополнительные причины аварий в котельных заключаются в механических повреждениях труб, нарушении правильности хранения котла в режиме простоя, ошибках монтажа котельного оборудования.
Во избежание подобных проблем нужно своевременно проводить сертификацию газового оборудования. О порядке проведения процедуры и перечне документов .
Принцип работы и виды клапанов
Задача любого 3-ходового вентиля – подать в магистраль воду требуемой температуры путем смешивания либо разделения 2 потоков. Соответственно, элемент оснащен тремя выходами, один из которых всегда открыт, а два других полностью или частично перекрываются в процессе работы. Отсюда и название крана – трехходовой (иногда еще говорят «трехходовый», что не есть правильно).
Так выглядит смешивание потоков внутри изделия
По способу приготовления теплоносителя нужной температуры термостатические клапаны делятся на 2 группы, изображенные на фото:
- Смесительные. В них подается 2 потока воды – горячий и охлажденный (входы обозначают буквами «А» и «В»), а из третьего патрубка (маркировка «АВ») идет смесь установленной температуры. На латунном корпусе стоит метка в виде сходящейся с двух направлений стрелочки.
- Разделительные или распределительные. Поступающий теплоноситель делится на 2 потока регулируемой величины. Маркировка на корпусе – 2 расходящиеся стрелки либо буквы «А», «В» на выходных патрубках и «АВ» на входе.
Смесительный (слева) и распределительный (справа) регулятор потока
По принципу действия трехходовые краны тоже делятся на два типа – седельные и шаровые. Устройство первых похоже на обычные водопроводные вентили, только вместо резьбового штока используется нажимной. На нем закреплена тарелка, движущаяся между двумя седлами и перекрывающая 2 прохода поочередно. Нажатие на шток осуществляется тремя способами:
- встроенным термоэлементом
- термоголовкой с выносным температурным датчиком
- сервоприводом.
Как это происходит, показано на схеме и подробно расписано в другой нашей публикации.
Конструкция 3-ходового вентиля с ручной регулировкой температуры и встроенным термоэлементом
Шаровые термосмесительные клапаны работают по принципу таких же кранов, только с тремя выходами. Управляются вручную или от электропривода, вращающего шток по команде автоматики. Элементы являются полнопроходными и отличаются высокой пропускной способностью, а значит, меньшим гидравлическим сопротивлением. Недостаток – зависимость от напряжения в электросети и необходимость установки блока бесперебойного питания (ИБП).
Поворотная конструкция с электроприводом
Как выбрать
Как правильно выбрать смесительный клапан , ,Тёплый пол от А до Я часть 3
Смотрите это видео на YouTube
Тёплый гидропол — современная отопительная система, эффективность его работы обеспечивается разными приборами, к ним относится термостатический клапан.
При выборе смесительного узла следует учитывать его проходную способность. Необходимо, чтобы он мог перерабатывать воду, которую выдаёт отопительная система. Эти данные указаны в тех документации к котлу.
Для половых трубопроводов чаще берутся трубы размером 26 мм. Диаметр патрубков термостатического вентиля должен соответствовать их размеру. Иначе понадобится монтаж переходника, что не рекомендовано, так как швы будут находиться под постоянным давлением, и потребуется контролировать их герметичность.
Если выбирать из ручного или автоматического оборудования, то наличие автоматики облегчит процесс эксплуатации напольного отопления, создаст приемлемый микроклимат в доме, и сэкономить ресурс, но стоит он дороже. Применение программируемого прибора позволит настраивать показатели температуры в зависимости от времени суток и дня недели.
При обустройстве тёплых водяных полов в маленьком помещении, не следует покупать дорогое оборудование, подойдёт простой двухходовой вентиль.
Приобретая прибор в магазине, проверьте наличие сертификата, гарантии, и инструкции производителя по установки и эксплуатации.
Область применения
Установка такого устройства необходима отопительным системам, особенно если нагрев носителя обеспечивается котлом на твердом топливе. Кроме этого, горячая вода для бытового пользования может иметь слишком высокую температуру (до 95ºC) и если не установлен смесительный клапан, могут быть ожоги у пользователей.
Требуется его установка и перед пластиковыми трубопроводными системами, чтобы не допустить перегрева материала, из которого сделаны трубы.
С помощью трехходового смесительного клапана решаются следующие задачи:
- перенаправляются потоки, которые поступают от разных трубопроводов;
- устанавливается необходимая температура жидкости на выходе (за счет смешивания холодного и горячего потока);
- происходит регулировка температуры под нужные параметры в разные промежутки времени.
Трехходовой термостатический смесительный клапан обязательно должен быть установлен в автономной системе отопления и горячего водоснабжения.
Применение трехходового клапана в системе отопления (теплый пол)
Эти системы используются в индивидуальном порядке и имеют собственный нагревательный котел. Как правило, они находятся в частных домах или квартирах, хозяева которых, не могут или не хотят пользоваться централизованной поставкой тепла и воды.
Принцип работы
Устройство имеет корпус с тремя отводами и регулирующую часть, которая находится внутри и выполнена в виде штока или шара. Шток движется вдоль своей оси, а шар может поворачиваться вокруг нее. Через первые два отвода жидкость (холодная и горячая) попадает внутрь корпуса.
Перемешавшись, выходит через третий отвод. Весь секрет заключается в том, сколько именно смешивается жидкости с разной температурой во внутреннем объеме корпуса клапана по объему. Перемещением штока (или поворотом шара) открываются или закрываются два потока в одну или другую сторону — больше открыт горячий поток, значит жидкость (вода) на выходе будет горячее.
Таким образом, потоки горячего и холодного носителя будут проходить в разных объемах, что изменит конечную температуру на выходе.
Поэтапно работа клапана выглядит так:
- Горячая вода из нижнего патрубка свободно поступает в правый (выпускающий) патрубок до тех пор, пока термоголовка не разогреется до температуры проходящей среды.
- После нагрева термочувствительной составляющей регулирующего механизма выше допустимой температуры, она расширяется, и перемещает клапан, перекрывая подачу горячей воды из нижнего патрубка. Одновременно с этим открывается подача холодной воды через левый патрубок.
- При смешивании холодной и горячей воды, температура выравнивается и рабочий элемент сжимается. Подпружиненная тарелка клапана занимает исходное положение.
Водогрейные котлы
Устройство и принцип работы водогрейных котлов
Водогрейный котел— устройство, имеющее топку, обогреваемое продуктами сжигаемого в ней топлива, и предназначенное для нагревания воды, находящейся под давлением выше атмосферного и используемой в качестве теплоносителя вне самого устройства.
Теплота, вырабатываемая водогрейными котлами, используется на нужды отопления, вентиляции и горячего водоснабжения, а также может использоваться на различные технологические нужды.
Максимальная температура воды в зависимости от теплопро-изводительности котла на выходе из котлов может составлять 95, 115, 150, 200 °С.
Все водогрейные котлы можно разделить на газотрубные
(с дымогарными и жаровыми трубами) иводотрубные. В газотрубных котлах горячие газы движутся внутри труб, омываемых с наружи водой; в водотрубных — вода перемещается по трубам, а дымовые газы движутся снаружи их. По материалу, из которого изготовлены водогрейные котлы, их можно разделить настальные ичугунные. Чугунные котлы отличаются большей коррозионной стойкостью.
По характеру циркуляции воды (независимо от конструкции) все водогрейные котлы являются прямоточными
, т. е. с однократным движением воды по его отдельным элементам.
Водогрейный котел состоит из топочного устройства и тепловоспринимающих поверхностей, которые для водотрубных котлов делятся на топочные экраны, выполненные из отдельных панелей, представляющих из себя ряд параллельно включенных труб, объединенных входными и выходными коллекторами, и конвективные поверхности нагрева, набираемые из змеевиков.
Основное предназначение водогрейного котла состоит в качественном и быстром нагреве воды, которая используется для самых различных нужд. Прежде всего, для отопления частных домов, горячего водоснабжения, а также для отопления промышленных и общественных зданий и сооружений. Эффективная работа и устройство водогрейного котла непосредственно связаны между собой.
Как выбрать трехходовой клапан к котлу
При выборе клапана необходимо учитывать несколько важных характеристик, связанных как с работой самого котла, так и регулирующего клапана. На выбор влияют следующие параметры:
- Параметры работы теплоносителя — указаны в технической документации, поставляемой с котлами. Обычно температура обратки составляет 45-50 ° C.
Электронный клапан чувствителен к перепадам температуры в гостиной. Установка устройства с сервоприводом, подключенным к датчику температуры, экономит 10-25% затрат на отопление.
Какой марки термосмесительный клапан поставить на ТТ котел
Запорно-регулирующая арматура выпускается несколькими зарубежными и отечественными производителями. На основании отзывов потребителей были отобраны самые популярные модели клапанов. Постоянным спросом пользуется продукция следующих производителей:
- ESBE — шведская компания, поставляющая запорную и регулирующую арматуру почти по всему миру. Основной упор сделан на энергосберегающие технологии и автоматизацию управления.
Как и в какое место устанавливается термостатический клапан ТТ котла
Чтобы правильно подключить трехходовой термоклапан перегрева к твердотопливному котлу, необходимо определить цель, для которой будет использоваться регулирующий клапан:
- Защита котла — правильная установка разделительного клапана на подаче теплоносителя с открытым отверстием в сторону котла. Смесительный агрегат устанавливается только в обратке. Сразу после включения котла теплоноситель циркулирует по малому кругу системы отопления, при нагреве клапан начинает пропускать жидкость в водяной контур.
Для облегчения монтажа схема подачи теплоносителя с трехходовым термостатическим смесительным или отводным клапаном обозначена на корпусе клапана стрелками или буквами.Устройство можно устанавливать только в указанном направлении.
Термостатический вентиль — незаменимое устройство в трубных установках твердотопливного котельного оборудования.Также это требуется при одновременном подключении нескольких отопительных контуров с разными температурными характеристиками.
Частые ошибки и проблемы при установке
Поскольку головка термостата при работе должна свободно контактировать с воздухом, при монтаже устройства нельзя допускать следующих ошибок:
- Устанавливать головку в вертикальном положении. На термостатическую головку будет попадать воздух, нагретый подводящей трубой, что не позволит ей правильно оценить температуру в помещении.
- Устанавливать прибор без учета направления потока.
- Закрывать доступ к клапану основной воздушной массы мебелью, плотными шторами, декоративными экранами и т.д.
- Размещать под широким подоконником или в нише, где существует зона повышенного нагрева.
Ошибки в размещении термостатической головки приводят к созданию вокруг нее зоны с более теплым воздухом, чем в помещении. Поэтому прибор заблокирует движение теплоносителя слишком рано и не позволит создать в комнате оптимальный температурный режим.
https://youtube.com/watch?v=AoFeBj9Yiok
Устройство и принцип работы
В состав термоклапана входит два основных узла:
Конструкция термостатического клапана представляет собой полый корпус с крышкой. Внутри него находится подвижный шток с уплотнительной поверхностью, обеспечивающей герметичное перекрытие седла клапана. Шток подпружинен возвратной пружиной, для ее фиксации предусмотрено кольцо с шайбойц.
Резьбовая крышка клапана оснащена сальниковым узлом, состоящим из сальникового кольца и гайки. Для обеспечения дополнительной герметичности соединению на штоке установлено уплотнительное кольцо.
Радиаторный термоклапан присоединяется к приборам посредством полусгона, имеющего контргайку с тефлоновым вкладышем. Он закреплен на корпусе прибора накидной гайкой через уплотнительную прокладку.

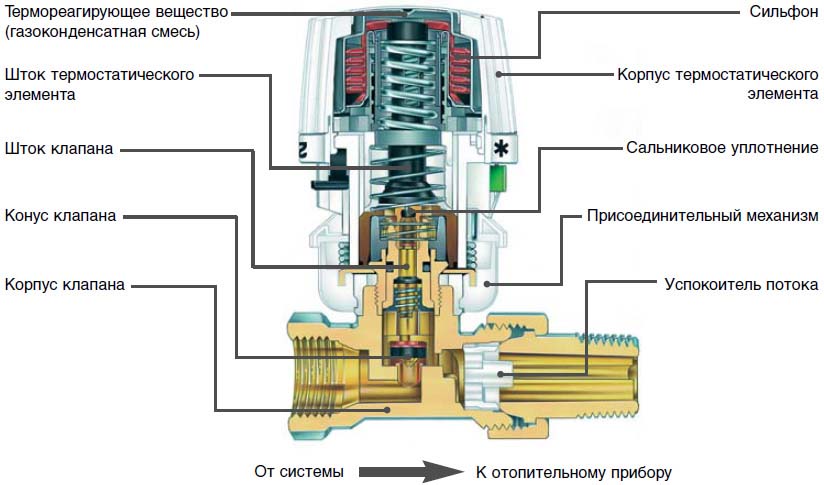

В полости термостатической головки расположен сильфон, наполненный термореагирующим веществом, и шток. При повышении температуры наполнитель в сильфонной емкости расширяется и воздействует на шток, который, в свою очередь, передает усилие через удлинитель на шток термостатического клапана. Когда шток клапана опускается, он перекрывает поток теплоносителя.
