Принцип работы общедомового счетчика воды в многоквартирном доме

Монтаж теплосчетчиков – пошаговая инструкция

Установкой теплосчетчиков в квартире должны заниматься лицензированные организации.

Установка счетчика тепла в квартире позволит покончить с произволом коммунальных служб и заставит их работать не только во благо себе, но и во благо потребителей. Давайте посмотрим, как поставить счетчики на отопление в квартире и что для этого нужно. Сразу отметим тот факто, что монтажными работами должны заниматься специалисты, так как самостоятельный монтаж теплосчетчиков запрещен.

Для начала необходимо получить и тщательно изучить технические условия. Здесь прописываются характеристики, используемой в домовладении системы отопления – давление теплоносителя, его температура, диаметр труб и многое другое. В соответствии с представленными данными приобретается теплосчетчик подходящей модели – его характеристики должны соответствовать техническим условиям.

Обратите внимание, что вместе с теплосчетчиком на отопление вам должны передать всю необходимую документацию на оборудование.

Процесс установки счетчика тепла в квартире продолжается обращением в проектную организацию – она составит проект и проведет монтажные работы. К выбору проектно-монтажной компании нужно отнестись со всей ответственностью. При отсутствии у нее лицензии и допусков к проведению монтажных работ в установке теплосчетчика на отоплении может быть отказано – у вас просто не примут документы.

На заключительном этапе производятся приемка теплосчетчика, проверка его работоспособности, подписание очередной пачки бумаг. Начиная с этого момента оплата за отопление будет производиться не в соответствии с площадью квартиры, а в соответствии с полученными с прибора учета данными. Если счетчик в квартире зарегистрирует низкую температуру теплоносителя, счет за отопление будет небольшим.

Давайте посмотрим, сколько стоит монтаж теплосчетчиков и сколько придется отдать за само оборудование. Квартирный прибор обойдется вам в 6-9 тысяч рублей. Стоимость монтажных работ составит от 10000 рублей — смета составляется в индивидуальном порядке. Помните, что если в вашей системе отопления будет стоять несколько теплосчетчиков, то первоначальные затраты будут огромными.

Если в квартире будет стоять один теплосчетчик, то он окупит себя достаточно быстро. Для нескольких приборов срок окупаемости может составить до 3-4 лет. Межповерочный интервал для всех теплосчетчиков составляет 4 года.

Установка общедомовых теплосчетчиков

Проще всего устанавливать общедомовые тепловые счетчики на отопление – они работают сразу на весь дом. В этом случае потребуется один прибор или по одному на каждый подъезд. Монтаж теплосчетчиков общедомового типа по заявлению жильцов часто сопряжен с необходимостью покупки оборудования за свой счет. Также потребуется согласие всех жильцов, поэтому процедура документального оформления может затянуться.

Когда дело касается каких-то коллективных решений, находятся либо постоянно пустующие квартиры, либо граждане, не согласные ни с какими общими решениями – здесь уже нужно разбираться в индивидуальном порядке.

Расчет отопления в квартире с общедомовым счетчиком

В этом случае начисления происходят на основании показаний прибора учёта, снятых за установленный временной период, как правило, месяц.

В суммарном расходовании теплоэнергии вычисляется та часть, которая приходится на ваше жилое помещение, далее она множится на установленный тариф. Формула расчета отопления по общедомовому счетчику выглядит следующим образом:

Р=Q общая*S/S общая*T, где:

• Q общая – объём потреблённого тепла по показаниям устройства учёта в Гкал.
• S общая – площадь всех жилых, свободных и служебных помещений в доме в кв. м.
• S – отапливаемая площадь в кв. м. К ней не относятся балконы, лоджии, террасы и веранды.
• T – установленный в регионе тариф на отопление.

Стоит заметить, что перерасчет по отоплению по общедомовому счетчику должен выполняться в любом случае исходя из среднего температурного режима за отопительный сезон. Тогда по его завершении жильцам возвращается часть средств как предварительная оплата будущего обслуживания или выставляется счёт на дополнительную оплату.

Принцип работы

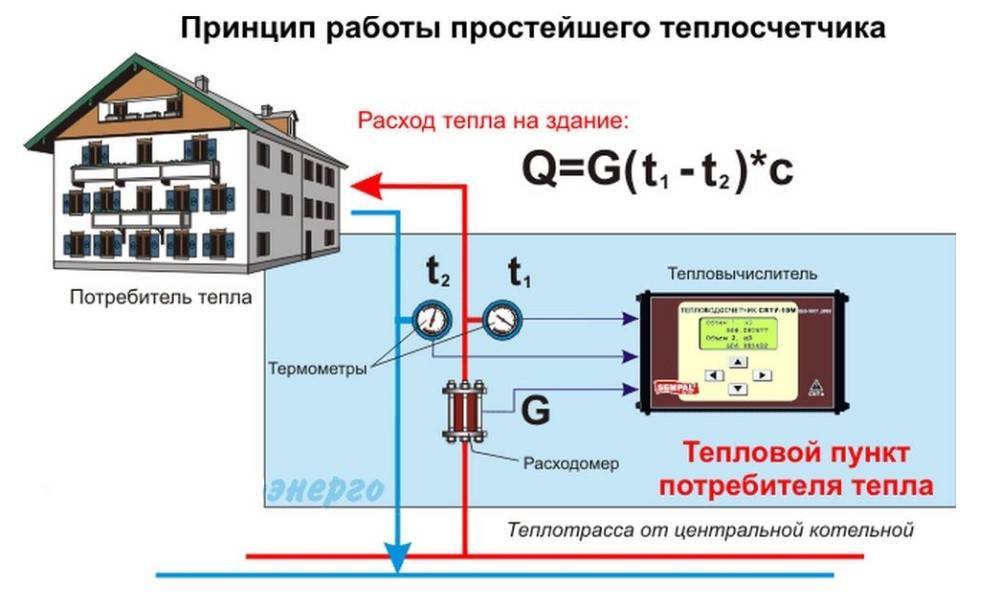

Работа теплосчетчика построена на принципе вычисления количества теплоты с применением данных, взятых от датчика расхода теплоносителя и пары датчиков температуры. Происходит замер количества воды, прошедшего через отопительную систему, а также разница температур на входе и выходе.

Количество теплоты вычисляют произведением расхода воды, прошедшей по отопительной системе, и разницей температур поступившего и вышедшего теплоносителя, что выражается формулой

Q = G * (t1-t2), гКал/ч, в которой:

• G – массовый расход воды, т/ч;
• T1,2 – температурные показатели воды на входе и выходе из системы, оС.

Все данные с датчиков поступают на вычислитель, который после их обработки определяет значение потребления тепла и записывает результат в архив. Значение потребленного тепла отображается на дисплее прибора и может быть снято с любой момент.

Что влияет на точность теплосчетчика

Techem compact V

Теплосчетчик, как и любой точный прибор, при измерении потребленного тепла имеет определенную суммарную погрешность, которая складывается их погрешностей термодатчиков, расходомера и вычислителя. В квартирном учете используют приборы, имеющие допустимую погрешность 6-10%. Реальный показатель погрешности может превышать базовый, зависящий от технических характеристик комплектующих элементов.

Увеличение показателя обуславливают следующие факторы:

1. Амплитуда входящей и выходящей температуры теплоносителя, которая меньше 30оС.
2. Нарушения при монтаже относительно требований изготовителя (при установке нелицензионной организацией, производитель снимает с него гарантийные обязательства).
3. Не надлежащее качество труб, жесткая вода, используемая в теплоносителе, и наличие в нем механических примесей.
4. При расходе теплоносителя ниже минимального значения, обозначенного в технических характеристиках устройства.

В чем измеряется потребленное тепло

Расчет тарифа потребленного тепла принято производить в гигакалориях. Единица измерения относится к внесистемным, и традиционно используется со времен существования СССР. Приборы, произведенные в Европе, вычисляют потребленное тепло в ГигаДжоулях (система СИ), или общепринятой международной внесистемной единице кВт*ч (kWh).

Особых трудностей в том, как рассчитать плату за отопление, различия систем измерения у сотрудников теплоснабжающих организаций не вызывают, так как одни единицы легко переводятся в другие при помощи определенного коэффициента.

Основные виды тепловых счётчиков

От конструктивных особенностей и типа зависит сколько стоит счётчик на отопление. В квартирах обычно используется не одно устройство, а целый комплект. Он состоит из следующих элементов:

• Тепловые датчики.
• Электронные элементы, подсчитывающие количество потребляемой тепловой энергии.
• Приборы, контролирующие расход и давление.

Комплект поставки подбирается под каждый объект индивидуально. Специалисты должны провести расчёт и оценить состояние системы отопления, чтобы счётчики работали исправно.

По области применения приборы учёта делятся на два основных типа:

• Домовые (устанавливаются на частный дом или коммерческий объект).
• Квартирные (рассчитаны индивидуально на одних хозяев в многоквартирном доме).

В частных домах системы зачастую отличается сложностью и разветвлённостью, поэтому требуется целый комплект датчиков и дополнительных приборов. От этого зависит стоимость счётчика на отопление в квартире на длительный период эксплуатации.

Принцип работы зависит от конструктивных особенностей. Их делят на несколько основных разновидностей:

• Электромагнитные.
• Механические.
• Ультразвуковые.
• Вихревые.

Они обладают техническими особенностями и характеристиками, подходящими под те или иные области применения. Приборы справляются с поставленными задачами в полном объёме в домах или на других объектах.

Механизм учета тепловой энергии

Учет тепловой энергии осуществляется с помощью узла – комплекса механизмов, включающих в себя механические или электронные устройства. Они предполагают контроль, регистрацию основных показателей носителей тепла.

Набор модулей подлежит установке в месте ввода тепловой энергии в жилую постройку. В него входят: приборы, обеспечивающие учет расхода тепла, изменяющие давление, температуру, а также вычислитель. Основное их предназначение – определение всего количества потребленного тепла на дом

В процессе установки счетчика учета решаются такие вопросы первостепенной важности, как разработка проекта. Необходимо выбрать подходящее оборудование, пригодное для использования в определенных условиях

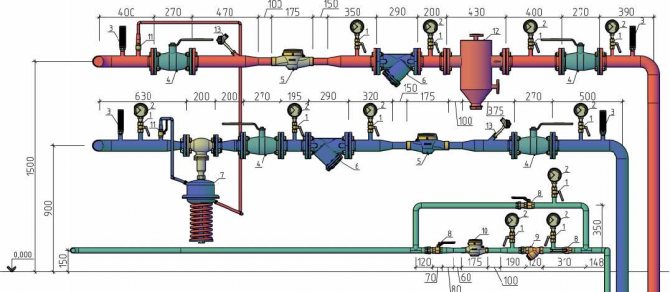

Схема проекта узла учета.

Установка завершается процессом монтажа выбранного оборудования, а также проверкой всех его технических параметров и запуском в эксплуатацию. Общедомовые приборы учета тепловой энергии приобретаются и монтируются на основании определенных правил. В первую очередь вопрос установки счетчика тепла решается на общем собрании собственников квартир. Заключается договор с теплоснабжающей организацией. Выбирается ответственное лицо, обслуживающее счетчик. Необходимым документом является договор с технической организацией для обслуживания приборов учета.

Учет и контроль над потребленной тепловой энергией является актуальным вопросом как для ЖКХ, так и для рядового потребителя. Ежегодно ЖКХ требуется от 35 до 50% на расходы от местных бюджетов для содержания потребителей тепла.

При введении эффективных способов учета тепла ликвидируются огромные потери в тепловых сетях. На современном этапе 20% тепла составляет утечка в сетях, 30% всей отпущенной энергии теряется при транспортировке. В жилых зданиях на тепловых пунктах отопительные нагрузки не регулируются, в результате в домах перерасходуется тепло.

Почему необходимо установить счётчик на отопление в жилом помещении

Отсутствие качественного отопления в связи с неправильной работой теплосети часто заставляет жителей квартир искать альтернативные источники тепла. При этом не всегда причина плохого отопления заключается именно в поломке в теплосети. Часто работники жилищно-коммунальных хозяйств в стремлении сэкономить прикручивают вентиль, из-за чего снижается поток горячей воды, что особенно ощущают жильцы верхних этажей многоэтажек.

Довольно часто из-за плохой работы теплосети приходится искать альтернативные источники тепла

Результатом этого становятся недостаточно тёплые батареи и необходимость использования электрических отопительных приборов, что, в свою очередь, влечёт за собой повышение расходов на электроэнергию. Отопление в квартире при этом не становится дешевле. В результате получается, что пользователи должны переплачивать по всем фронтам.

Другой причиной высоких платежей часто становится разница в температуре воды, что выходит из котельной, и той, которая поступает непосредственно в квартиру. Зачастую температура воды в радиаторе значительно ниже нормы, что происходит вследствие теплопотерь на магистрали из-за плохой изоляции или повреждения труб. Даже в этой ситуации все расходы ложатся на плечи конечного потребителя.

Иногда ситуация может быть совсем другой, когда батареи настолько горячие, что приходится открывать окна, чтобы проветрить помещение. В этом случае приходится платить, по сути, за обогрев улицы, что также не считается правильным. Избежать проблемы помогут регуляторы, которые часто устанавливаются вместе с теплосчётчиками на отопление.

Схема работы счетчика отопления в квартире

Основные преимущества установки теплосчётчика в квартире

Счётчик тепловой энергии монтируется непосредственно на трубу, через которую поступает отопление в квартиру, и рассчитывает только количество реально использованного тепла. Если к устройству дополнительно установить ещё и терморегулятор, управляющий поступлением воды, то удастся контролировать и расход горячей воды, который при необходимости можно уменьшить. В результате проделанных работ конечная цифра потребления будет значительно ниже той, что определили по нормам.

После монтажа и регистрации прибора учёта тепла в квартире можно быть уверенным, что в платёжке будут учитываться только затраты на отопление жилья. За потери тепла в процессе транспортировки или за сопутствующие издержки, возникшие вследствие некачественного предоставления услуг теплогенерирующей компанией, после установки платить не придётся. Учёт тепла счётчиком проводится на основании таких показателей:

• потребления горячей воды, доставленной в квартиру;
• температуры воды на входе в систему отопления и на выходе из квартиры.

В результате расходов определяется размер теплопотребления за день, месяц или год, рассчитанный в гектакаллориях. Современные квартирные счётчики тепла имеют возможность сохранять данные о ежемесячном потреблении тепла на протяжении продолжительного периода, обычно до 10 лет. Некоторые приборы отличаются дополнительной опцией, которая позволяет подключить его к компьютеру и передавать показания через интернет.

Главное преимущество счетчика – это возможность значительно сэкономить финансы

Если есть сомнение, выгоден ли счётчик на отопление в квартире, можно обратить внимание на простой расчёт: цена устройства вместе с установкой составляет от 7 тыс. руб., а минимальный срок службы – 12 лет

На протяжении одного сезона на отоплении по счётчику можно сэкономить от 4 тыс. руб., что зависит от площади квартиры. Соответственно за 12 лет использования экономится минимум 48 тыс. руб., и эта цифра далеко не окончательная.

Затраты по эксплуатации счётчика незначительные, потому как в основном оплачивается только вызов специалиста по поверке прибора, которая осуществляется не чаще, чем раз в 5 лет. Также требуется иногда заменять батареи, но это приходится делать и тем, кто счётчиком не пользуется.

Классификация и принцип работы счетчиков тепла

Приоритетным принципом работы всех подобных изделий по учету тепловой энергии являются показания при определенной температуре воды.

Всякий прибор по начислению тепла состоит из трех составляющих элементов:

• Датчик;
• Узел по распределению, напору и сопротивлению жидкости;
• Устройство для учета принятой тепловой энергии.

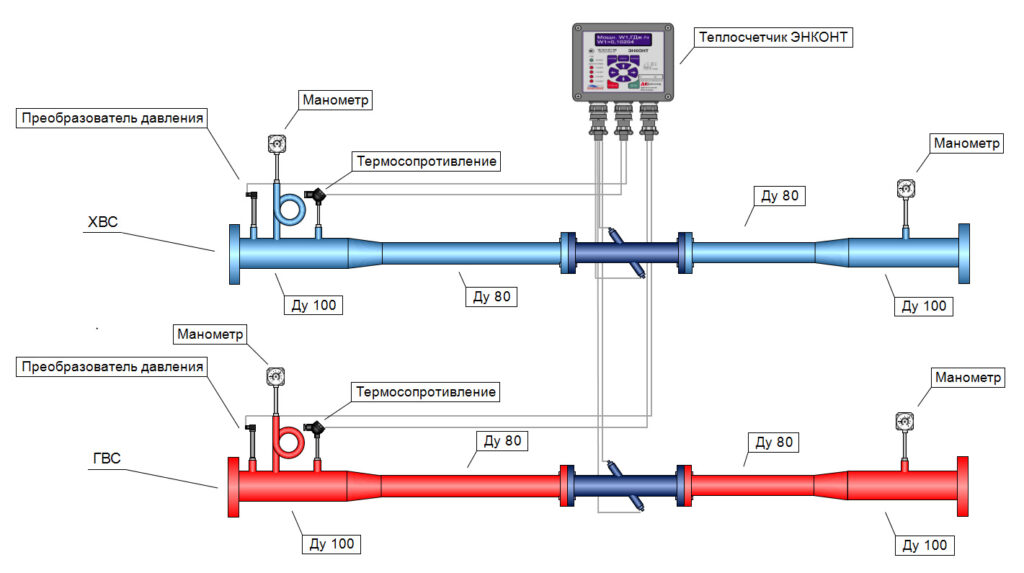

Схема принципа работы общедомового счетчика тепла

Кроме того, счетчики подразделяются по назначению. Они бывают для индивидуального и промышленного (домового) использования.

Устройства для домов с автономным отоплением и квартир отличаются от домовых более точной регулировкой.

Приборы учета тепловой энергии домового использования подразделяются на несколько видов:

• Механические;
• Электромагнитные;
• Ультразвуковые;
• Вихревые приборы.

Чтобы лучше понять принципиальную работу у них, рассмотрим каждую разновидность подробнее.

Тахометрические приборы

Во вращение он приходит от напора теплоносителя, благодаря которому и происходит учет потребления воды. Обычно тахометрические счетчики снабжаются двумя расходомерами (на подводящем и отводящем патрубке), элементом сопротивления и тепловычислителем.

Иногда устройства обеспечиваются датчиками давления. У таких счетчиков обязательно должны быть установлены фильтры при входе. Если аппаратура запущена в эксплуатацию без них, то наличие механических примесей (частицы песка, гравия, ржавчины) подействует на работу прибора, и он будет производить искаженные показания.

Электромагнитные устройства

У данного устройства принцип работы базируется на проявлении электромагнитной индукции. Внутри изделия находится несколько магнитов, создающих одноименное поле.

Как известно, вода является хорошим проводником и когда она проходит в магнитном поле, там образуется электрический ток. При этом величина его прямо пропорциональна скорости потока жидкости.

Выработанный электрический ток попадает в вычислительный узел. А так как разница в величинах тока маленькая, такие приборы требуют правильного монтажа и особых условий работы.

Показания данных будут искажены, если устройство подключено с нарушением требуемого уровня (вертикального вместо горизонтальной разводки отопления в многоэтажке). А также в месте соединения не должно быть более узкого пропускного канала.

И еще один фактор, влияющий на достоверность информации у теплоносителей такого типа — в воде исключается присутствие железа во всяком виде (окалины, ржавчины).

Ультразвуковой учет тепла

Счетчики с ультразвуковым излучением отличаются необычным принципом действия и высокой стоимостью. Оригинальность заключается в замере прохождения волны через жидкость, в зависимости от скорости теплоносителя.

Другими словами, расход рассчитывается по времени, за которое сигнал поступает от источника излучения к приемнику

В данных изделиях важно строгое размещение устройств на одной линии

Вихревой учет тепла

Приборы турбулентного вида выделяются особым измерением. На пути теплоносителя в трубопроводе находится призма, являющаяся преградой, при этом возникает вихревой поток.

Число вихревых ответвлений регистрируется специальными датчиками и расходомерами, которые находятся на определенном расстоянии от призмы. И чем сильнее скорость потока, тем образуется большее число вихрей.

Как поставить счетчик?

Нередко люди задают вопрос, можно ли смонтировать счетчик на отопление своими силами. Российское законодательство запрещает установку контрольно-измерительной техники организациям и лицам, у которых нет сертификата или разрешения на проведение данного вида работ. Соответственно, для установки прибора учета тепловой энергии требуется обратиться в сертифицированную компанию, список услуг которой включает соответствующие работы.

При выборе счетчика следует обратить внимание на такие характеристики, как максимально допустимая температура и уровень давления, они должны соответствовать параметрам центральной отопительной системы дома. Сама технология правильной установки прибора учета описывается в плане-проекте, разработанном на основании технической документации

Составление проекта должна выполнять организация, у которой есть разрешение на данный вид деятельности

Проект необходимо согласовать с контролирующей инстанцией, и только потом и только потом приступать к его реализации

Составление проекта должна выполнять организация, у которой есть разрешение на данный вид деятельности. Проект необходимо согласовать с контролирующей инстанцией, и только потом и только потом приступать к его реализации.

Счетчик может устанавливаться только в случае, если соблюдены все условия

• имеется разрешение от организации, поставляющей дому тепловую энергию;
• балансодержатель составил ТУ для проведения работ;
• выбрана сертифицированная компания, которая предоставляет услуги по монтажу приборов учета;
• специалисты подрядной организации подготовили проектную документацию и согласовали ее с контролирующими инстанциями.

После монтажа прибора необходимо заключить с организацией, поставляющей тепло дому, договор об учете количества потребленной тепловой энергии по счетчику. Представители этой организации проводят проверку и опломбировку прибора, сдают счетчик в эксплуатацию.

Потребитель, установивший теплосчетчик самостоятельно, не сможет согласовать монтаж в контролирующих инстанциях и показания прибора учитываться не будут.

Монтажные работы должны выполняться профессионалами проектно-монтажной организации. Это гарантирует правильность установки точного измерительного оборудования. Если устанавливать прибор учета своими силами или доверить мастеру, не проходившему специальную подготовку, велик риск, что возможный недочет в процессе монтажа повлияет на точность показаний счетчика.

В ходе монтажных работ необходимо учитывать множество правил и требований, в частности

• не допускается использование сварочного аппарата при установке счетчика с ультразвуковым расходомером;
• датчики температуры должны быть установлены строго на предписанных местах;
• к прибору необходимо обеспечить свободный доступ для обслуживания и снятия показаний;
• прибор требуется монтировать на ровном участке трубопровода, чтобы исключить волновые возмущения при движении теплоносителя, минимально допустимая длина ровного участка до и после счетчика зависит от модели прибора;
• термочувствительный элемент прибора должен располагаться по центру поперечного сечения трубопровода;
• чтобы завоздушивание не повлияло на показания счетчика, перед прибором устанавливается воздухоотводящий клапан;
• чтобы упростить установку и демонтаж прибора, до и после него на трубу монтируют шаровые краны;
• рекомендуется установить фильтр перед прибором, чтобы в счетчик не был поврежден механическими включениями в теплоноситель.

Итак, приобретая жилье в новостройке, обратите внимание на схему разводки труб центрального отопления. Если в квартиру заведена одна подающая труба, от которой теплоноситель распределяется по всем приборам отопления, то есть смысл получить разрешение на установку индивидуального счетчика. В этом случае тепловая энергия не будет расходоваться зря, а вы станете платить только за то тепло, которым воспользовались

В этом случае тепловая энергия не будет расходоваться зря, а вы станете платить только за то тепло, которым воспользовались

В этом случае тепловая энергия не будет расходоваться зря, а вы станете платить только за то тепло, которым воспользовались.

Видео по теме:

Критерии выбора

Решая, подходит вам общедомовой вариант или индивидуальный, учтите следующее:

• Общедомовой прибор может стать выходом при вертикальной разводке труб, когда через каждую квартиру проходит несколько стояков, и на каждый стояк ставить отдельные приборы очень дорого.
• Стоимость общедомового счётчика и его установка гораздо ниже, так как делится на всех жильцов.

Но могут быть трудности:

• Необходимо сотрудничество всех жильцов, а это бывает сложно. Кто-то может быть недоволен распределением оплаты, кому-то счётчик не нужен, кто-то пускает квартирантов и т.д.
• Если подъезд плохо утеплён и дом «отапливает улицу» – вы можете не почувствовать разницы в оплате.

В постановление 354 были внесены поправки от 16.04.2013. Если в доме установлен общедомовой счётчик, то оплата будет начисляться по нему, а не по индивидуальному. Перерасчёта можно ожидать, только если более половины квартир установили индивидуальные счётчики и только 1 раз в год!

Также выбор агрегата зависит от условий, где ему предстоит работать, и от материальной базы владельца.

Механические приборы самые простые.

К тому же и стоят они меньше остальных.

Но применять их нежелательно, если в трубах:

• ржавчина;
• примеси;
• жёсткая вода.

Агрегат будет засоряться, и в лучшем случае его нужно будет чистить. В худшем – испортится за несколько сезонов. Фильтр даст относительную защиту от примесей.

Электромагнитные счётчики не настолько требовательны к качеству воды.

Вихревые счётчики тоже нужно устанавливать с фильтром. Но они гораздо неприхотливее механических счётчиков и не искажают показания из-за накипи на трубах, но они «не любят» воздух в системе, примеси и сварочные работы. Вихревой прибор должен покупаться с учётом размера труб (не на каждую трубу подойдет такой счетчик).

Ультразвуковой вариант более долговечен – у него нет движущихся элементов! Однако работать такой прибор должен только в чистой воде! Даже пузырьки воздуха, не говоря уже о накипи и грязи, могут искажать показания.

Ультразвуковой теплосчетчик

В технических характеристиках есть и другие показатели, которые нужно учесть. Например:

• номинальный расход;
• диаметр трубы;
• способ крепления;
• энергозависимы они или нет;
• предельно допустимые температуры воды (у одних приборов минимальный порог 0 С, у других 20 С).

Также обратите внимание на те счетчики, у которых больше межповерочный интервал. Какие-то нужно будет проверять каждые 4 года, а какие-то раз в 10 лет

В качестве общедомового счётчика, чаще других выбирают механический или электромагнитный вариант. А для индивидуального использования предпочтение отдают вихревым и ультразвуковым приборам.

Типы разводки квартирной системы отопления

Квартиры в многоэтажках оборудованы либо вертикальной, либо горизонтальной разводкой отопительной системы. В многоквартирных домах, построенных до начала XXI века, системы отопления разводились вертикально.

Вариант #1 — вертикальная разводка

Вертикальный контур тепловой системы выполняется однотрубным, реже двухтрубным. Но всегда с последовательным прогоном теплоносителям по межэтажным уровням – снизу вверх, затем сверху вниз.

Особенно вертикальная разводка отопления распространена в хрущевках.

Контур однотрубной тепловой системы охватывает несколько этажей и квартир. Поэтому врезной теплосчетчик на него не поставишь

У отопления с вертикальной разводкой имеются серьезные недостатки:

• Неравномерное распределение тепла. Теплоноситель прокачивается по вертикально ориентированному межэтажному контуру, что не обеспечивает равномерный прогрев помещений на разных уровнях. Т.е. в квартирах нижних этажей будет заметно теплее, чем в помещениях, расположенных ближе к кровле многоэтажки;
• Затрудненная регулировка степени нагрева отопительных батарей. Потребность в оснащении каждой батареи байпасом;
• Проблемы с балансировкой системы отопления. Баланс одноконтурного отопления вертикальной разводки достигается настройкой запорной арматурой и терморегуляторов. Но при малейшем изменении давления или температуры в системе приходится выполнять регулировку заново;
• Сложности с индивидуальным учетом расхода тепла. Стояков в вертикальной системе отопления комнат квартиры более одного, поэтому обычные теплосчётчики применить не получится. Их потребуется несколько – на каждый радиатор, что дорого. Хотя для отопления вертикальной разводки доступен другой инструмент учета тепловой энергии – распределитель тепла.

Построение схемы вертикально ориентированного отопительного трубопровода обходилось дешевле горизонтальной разводки – требовалось меньше труб.

Такая экономия в эпоху массовой типовой застройки городских районов России в XX веке считалась вполне оправданной.

Вариант #2 — горизонтальная разводка в многоэтажке

При горизонтальной разводке отопительной системы также имеется вертикальный стояк подачи, распределяющий теплоноситель по этажам.

Труба второго стояка, служащего обратной магистралью, располагается в вертикальной технической шахте рядом с подающим стояком.

От обоих распределительных стояков в квартиры выводятся горизонтальные трубы двух контуров – подачи и обратки. Обратная магистраль собирает остывшую воду, транспортируя ее к тепловой станции или отопительному котлу.

В горизонтальном контуре отопления все просто – по одной трубе теплоноситель входит в квартиру, по другой выходит.

К преимуществам горизонтальной разводки труб отопления относятся:

• возможность регулировки температуры в каждой квартире, а также во всей магистрали (необходима установка смесительных узлов);
• ремонт или профилактика на отдельном контуре отопления без полного отключения отопительной системы. Запорная арматура позволяет перекрыть контур квартиры в любой момент;
• быстрый запуск отопления на всех этажах. Для сравнения, даже в хорошо сбалансированной однотрубной системе вертикальной разводки доставка теплоносителя до всех радиаторов займет не менее 30-50 секунд;
• установка одного теплосчетчика на контур квартиры. При горизонтальной разводке отопления ее оборудование тепловым счётчиком – задача несложная.

Недостаток у горизонтального отопительного контура – его повышенная стоимость. Потребность монтажа трубы-обратки параллельно подающей трубе увеличивает цену квартирного отопления на 15-20%.

Вихревой учет тепла

Вихревые приборы учета тепла отличаются особенным строением. Поперек трубы расходометра находится призма, которая является препятствием на пути жидкости теплоносителя. При этом образуются вихри, количество которых напрямую зависит от скорости потока воды. Число вихрей регистрируется датчиками, расположенными чуть далее призмы. И чем быстрее поток, тем большее количество вихрей образуется. На этом основывается принцип работы теплосчетчика на отопление подобного типа.

Минусы данных приборов заключаются в наличии призмы и требовании к качеству воды. Причем из-за треугольного препятствия происходит потеря давления в системе теплоснабжения. Вероятно, по этой причине такие счетчики менее распространены, чем прочие.

Порядок оформления и установки счетчика

Итак, в какой последовательности должно проходить оснащение системы отопления многоквартирного дома счётчиком, если он не был установлен сразу в ходе строительства.

Первым шагом должно быть проведено общедомовое собрание — его чаще всего организуют представители управляющей компании. На собрании принимается решение об установки прибора учета тепла и выбирается тип устройства. Затем представители жильцов дома или же УК обращаются в организацию, обладающую соответствующими полномочиями и занимающуюся поставкой и монтажом приборов учета тепловой энергии.

Далее работы осуществляются в следующем порядке:

• Составляется проект встраивания счетчика в систему отопления дома.
• Управляющая компания, изучив составленный проект, дает свое согласие на монтажные работы.
• Далее, в соответствии с проектом производится монтаж прибора в систему.
• После этого в обязательном порядке выполняется тестирование работы прибора с составлением документация от компании-установщика.
• В завершение вызывается представитель из теплоснабжающей компании, который опломбирует счетчик, составит акт для проведения его регистрации. И только после официальной постановки на учет прибор становится основой для дальнейших расчётов за потребленное домом тепло.

Если не будут проведены все перечисленные выше мероприятия, а счетчик не будет официально зарегистрирован, то его данные не будут считаться правомерными, и не будут указываться в квитанциях на оплату за отопление.

Некоторые факторы, влияющие на работу прибора

В период эксплуатации счетчика на качество его работы могут оказывать влияние внешние факторы, от которых иногда зависит и точность снимаемых показаний.

Установкой приборов учета потреблённого тепла дело не заканчивается – они требуют регулярной проверки, настройки, профилактики.

Самыми распространенными факторами влияния на сегодняшний день являются:

• Высокая температура теплоносителя может частично или полностью вывести из строя учетный прибор. Хотя, изначально он и проектировался под такие условия эксплуатации. Но вот качество иногда подводит.
• Образование накипи на внутренних стенках трубопровода уменьшает диаметр трубы, как следствие — затрудняется прохождение потока воды. В связи с этим некоторые счетчики перестают выдавать реальные показания — как правило, они изменяются в бо́льшую сторону.
• Отсутствие заземления трубопровода приводит к образованию внутри трубопровода электрического заряда, также вызывающего погрешности в показаниях счетчика.
• Загрязненный теплоноситель, так же, как и газовые пузырьки, взвешенные в воде, являются негативным фактором для всех типов приборов учета, так как они влияют на корректность показаний. Чтобы исключить возникновение погрешностей, необходимо перед счетчиком устанавливать защитные фильтры.
• Перепады давления в системе отопления также способны исказить показания счетчика.
• Наслоение осадка в полости самого прибора. В тахометрическом счетчике наличие осадка снижает показания, а во всех остальных, наоборот, увеличивает.
• Электронное оборудование дает сбои под влиянием повышенной влажности и перепадов температур в помещении, где установлен учетный прибор.

Нужно отметить, что все перечисленные выше моменты — выбор счетчика, контроль за его работой, а также негативные факторы, влияющие на точность его показаний, коснуться каждого из жильцов дома, отразившись на суммах к оплате. Поэтому после введения прибора учета тепла в эксплуатацию всем жильцам придется внимательно относиться к возможным сбоям в системе отопления, так как они, скорее всего, скажутся и на показаниях счётчика. В случае возникновения проблем, необходимо сразу же вызывать специалистов обслуживающей компании для проведения профилактических работ.

А к чему может привести даже временный выход приборов учета из строя – очень наглядно показывает предлагаемый вниманию видеосюжет:
