Как отремонтировать газовую колонку без последствий для окружающих: причины поломок, которые можно устранить самостоятельно

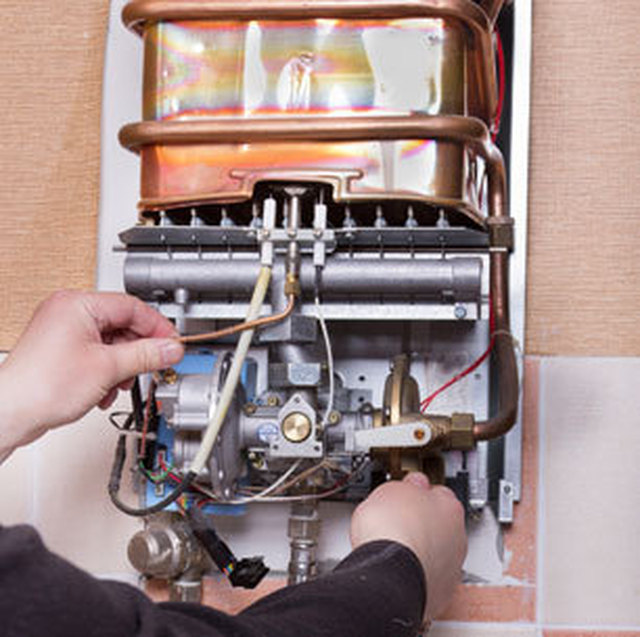

Что делать, если подтекает атмосферник?

У модельного ряда «Atmo» с открытой (атмосферной) горелкой первичный теплообменник изготовлен из меди.

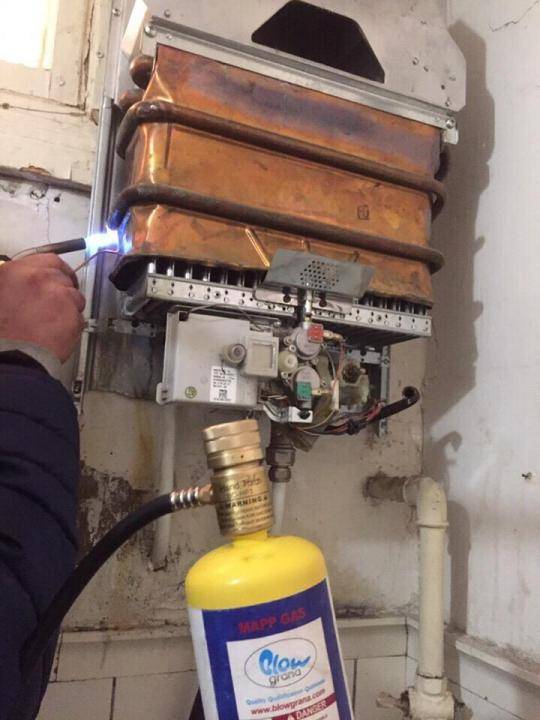

Появление течи практически всегда связано с его разрушением. Приобретение нового теплообменника — задача непростая и дорогостоящая, поэтому чаще всего вопрос решается пайкой свища.

Для выполнения ремонта следует обратиться к мастеру из сервисного центра, так как для этого требуется квалифицированный специалист, способный демонтировать узел, отыскать возникший свищ, качественно запаять его, попутно промыть теплообменник и установить на место без повреждений.

Работа сложная и требующая участия подготовленного человека.

Чистка контура теплообменника

При засорении теплообменника может отмечаться понижение температуры и эффективности нагрева помещения с одновременным увеличением расхода топлива. Выполнить чистку первичного и вторичного контура теплообменника самостоятельно затруднительно, так как требуется использовать соответствующую химию и специальное оборудование, которое обеспечивает повышенное давление в системе. Чистка первичного теплообменника выполняется по следующей схеме:

1. Мастер сливает воду, для чего открывает соответствующие краны и патрубки.
2. Из системы отопления также сливается вода.
3. Устройство для нагнетания давления в системе подключается к отопительным трубам котла.
4. На аппарате откручивают крышку и заливают внутрь теплообменника жидкость от отложений и накипи.
5. Используемая жидкость должна циркулировать в системе не менее двух-трех часов. Этого времени хватит для растворения и удаления даже застарелых отложений.
6. Отключают прибор, откручивают краны и сливают воду из котла. Вся промывающая жидкость должна быть удалена из оборудования, после чего его заполняют теплоносителем.

При самостоятельной очистке контура теплообменника внутрь котла через крышку заливают активную жидкость, включают прибор на обогрев и дают ему поработать несколько часов. После этого выполняется полная замена антифриза с обязательным развоздушиванием системы.

По аналогичной схеме выполняется очистка вторичного контура отопления у котла Baxi. Газовый кран необходимо перекрыть, открывая одновременно кран подачи нагретой воды. Жидкость с очистителем будет прогоняться по вторичному короткому контуру отопления, растворяя имеющиеся отложения и удаляя скопившуюся в трубах и теплообменнике грязь.

Котлы Baxi благодаря своей функциональности, универсальности, автоматизации и топливной экономичности пользуются популярностью на рынке. Но даже такая техника в процессе эксплуатации может ломаться и требовать квалифицированного ремонта. При наличии неисправностей в работе отопительного оборудования лучше всего обратиться к специалистам, которые хорошо знают особенности техники и используют специальное оборудование и химию для очистки контура. Это позволяет им предложить качественные услуги по ремонту и обслуживанию техники Baxi.

Сезонное обслуживание

Сезонное обслуживание газового котла заключается в его очистке от загрязнений и проверке работоспособности. Для доступа к элементам котла необходимо демонтировать кожух или обшивку. Для этого определяемся с методом её крепления, у разных моделей котлов это может быть выполнено по-разному. Чаще всего это несколько саморезов и несколько защёлок в верхней части кожуха.

Получив доступ к внутренним частям котла, при выполнении сезонного обслуживания более ничего не снимаем. С помощью мягкой щётки по металлу, зубной щётки и мелкозернистой наждачной бумаги приступаем к снятию нагара со всех частей котла:

• теплообменника;
• горелки;
• запальника при его наличии.

Вышеназванный инструмент используем, где какой удобно, особо не налегая на щётку по металлу. Дальше компрессором выдуваем собравшуюся пыль. Можно использовать резиновую трубку или трубочку от медицинской капельницы, просто подув в неё и направляя второй её конец внутрь котла.

Важно! Любые работы на котле производятся при закрытом газовом кране. Используя тонкое шило или прочную иглу нужно прочистить все отверстия на горелке и запальнике, а затем, почистив их ещё раз, например, зубной щёткой, снова продуть. При наличии накладных датчиков места их прилегания к частям котла нужно слегка зачистить наждачной бумагой, и затем протереть мягкой шерстяной тканью

При наличии накладных датчиков места их прилегания к частям котла нужно слегка зачистить наждачной бумагой, и затем протереть мягкой шерстяной тканью

Используя тонкое шило или прочную иглу нужно прочистить все отверстия на горелке и запальнике, а затем, почистив их ещё раз, например, зубной щёткой, снова продуть. При наличии накладных датчиков места их прилегания к частям котла нужно слегка зачистить наждачной бумагой, и затем протереть мягкой шерстяной тканью.

Электроды розжига и контроля пламени хорошо зачищают лишь шерстяной тряпочкой, без использования чистящих средств. При наличии погружных датчиков температуры, необходимо извлечь их из гильз, отобрать из гильзы имеющуюся там жидкость, тщательно очистить гильзу внутри, используя металлический ёрш небольшого размера или распущенный отрезок стального троса, подходящего размера. После грубой очистки гильзу очищают тряпочкой, намотанной на отвёртку, затем заполняют гильзу на две трети машинным маслом и устанавливают датчик.

После выполнения этих работ котёл тщательно пылесосят. В доступных местах пыль и грязь очищают влажной тканью. Ставим обшивку на место. Проверяем наличие тяги в дымоходе, приложив лист размером с тетрадный к отверстию дымохода, или пустив струйку дыма в отверстие розжига запальника, газовый кран на опуске к котлу должен быть закрыт.

Проверяем места уплотнений и возможных протечек газа методом обмыливания. При наличии нормальной тяги производят пробный пуск котла, который должен быть заполнен теплоносителем. Параллельно с выполнением работ по очистке котла проводят его визуальный осмотр на предмет механических повреждений и протечек теплоносителя. На этом сезонное обслуживание можно считать завершённым.

Шаг 6

Забитый теплообменник котла Бакси – вероятная причина ошибки е25. Проходящая по нему жидкость оставляет на внутренних стенках при нагреве накипь. Снижается сечение канала, скорость циркуляции, датчики NTC фиксируют ускоренное повышение разности температур, автоматика выдает 25-й код неисправности. Теплообменник требует регулярного обслуживания. Если жидкость, поступающая в систему отопления из водопровода, повышенной жесткости, то желательно заниматься этим чаще, чем рекомендует производитель в инструкции на котел Бакси.

p, blockquote 14,0,0,0,0 —>

В продаже есть соответствующие препараты, эффективно очищающие полость теплообменника. Сервисные мастерские оказывают подобную услугу: стоимость зависит от региона, но не более 1500 рублей при сроке выполнения работ 2–3 дня. Провести обслуживание можно и самостоятельно, причем совершенно бесплатно.

Основные причины поломки газового котла

Прежде чем разобраться с тем, как отремонтировать газовый котел своими руками, полезно понять, почему именно возникают неисправности. Правильное понимание причин поможет избежать возникновения проблемы в будущем. Практика показывает, что наиболее часто сказываются 4 вредных фактора:

Перепады электричества – эта проблема особенно актуальна в отдаленных поселках и деревнях. Современное оборудование в обязательном порядке оснащается стабилизаторами, а также накопителями энергии, которые обеспечивают работу устройства в течение небольшого времени даже после отключения источника. Поэтому если таких устройств нет, следует приобрести их заранее.

Некачественная вода – эта проблема возникает в тех случаях, когда оборудование используется не только для отопления, но и для получения горячей воды для бытовых целей (двухконтурный газовый котел). Оборудованию вредит не сама вода, а наличие в ней солей, которые повышают жесткость. Если концентрация этих нерастворимых веществ довольно высокая, это может привести к износу оборудования всего лишь за 1-2 сезона. Поэтому необходимо позаботиться о монтаже фильтров, очищающих воду.

• Ошибки при монтаже могут привести к довольно серьезным последствиям, в том числе и неустранимым поломкам, выходу из строя всего оборудования. Поэтому доверять эту работу можно только квалифицированным специалистам.
• Наконец, свою роль могут сыграть и морозные зимы. Обычно в такой период соседи включают оборудование на полную мощность, и в таком режиме оно работает длительное время. В результате в системе газопровода давление ощутимо падает, и котлы начинают работать во многом впустую. В этот момент можно использовать оборудование, работающее на другом топливе (например, на дизеле). Его имеет смысл приобрести, если регион отличается длительными, суровыми зимами.

Важность правильной настройки давления газа

При падении давления ниже допустимых значений, автоматика котла не способна точно отрегулировать температуру нагрева и работает в максимальных значениях. Электроника открывает максимальный напор и нагревает котел до необходимой температуры, но из-за недостаточного давления, поддерживать нужную температуру невозможно. Автоматика перекрывает газ и после достижения минимально разрешенной температуры, опять в максимально возможном режиме нагревает котел до максимума.

В случае, если давление газа превышает паспортные значения, высота пламени слишком большая. Это может привести к преждевременному прогоранию теплообменника, не рассчитанного на работу в таком режиме.

Сравните это с нормальным режимом работы, при котором температура плавно доводится до необходимых значений, после чего поддерживается при минимальном расходе газа. В этом случае идет снижение расхода газа за счет плавной динамики нагрева и охлаждения.

Самостоятельный ремонт оборудования

Покупка любого отопительного котла сопровождается выдачей инструкций и технической документации, без которой не обойтись в случае с ремонтом техники. В инструкции, как правило, всегда приведен список самых распространенных неполадок и методы их устранения.

Современная техника оснащена специальными датчиками и элементами, контролирующими правильность работы. Именно поэтому в подавляющей большинстве случаев защитные системы вовремя срабатывают, чем предотвращают массу проблем.

Специалисты утверждают, что ремонт газового котла своими руками оправдан лишь в случаях, описанных в сопровождающих технику документах, то есть если дефект четко обозначен и не требует сложных манипуляций.

Все остальные варианты поломок требуют теоретической базы, практических навыков, а зачастую и применения высокотехнологичного специализированного оборудования.

Способы устранения неполадок

• При обнаружении запаха гари или газа следует сразу открыть двери и окна. Скорее всего, вышел из строя датчик горения, отреагировавший на сигнал аварийного термостата. Необходимо отключить котел, позволить ему полностью остыть, затем проверить качество тяги и попробовать запустить агрегат. Если ничего не получается – не стоит рисковать, лучше сразу вызвать газовщиков.
• Если проблема в загрязненном теплообменнике, то неполадка даст о себе знать перегревом котла. Теплообменник в этом случае очищают и тестируют работу оборудования заново. Если нагревание котла осталось на прежнем уровне, то, вероятно, некорректно функционирует автоматика.
• Засоренная колонка проявляет себя затуханием пламени. Можно очистить ее своими руками, согласно инструкции.

• Засоренный патрубок для подачи топлива также часто засоряется и требует прочистки. Для этого его отсоединяют, промывают, высушивают и присоединяют к котлу.
• Проверка тяги осуществляется только в том случае, если есть абсолютная уверенность в том, что в доме нет запаха газа. Поднесенная к дымоходу полоска газеты послужит своеобразным «лакмусом»: если тяги нет – бумага останется неподвижной. Эта неполадка требует безотлагательного вызова профессионала!
• Если газовый отопительный котел потек, т.е. выделилась жидкость из предохранительно-обратной заслонки, это сигнализирует о превышении давления в системе. Дефект устраняется с помощью регулировки подачи воды. Также котел может протекать из-за разгерметизации швов. В этом случае необходима помощь специалистов-газовщиков.

Если стала заметна излишняя конденсация, значит котел пора утеплить или оборудовать в помещении, где он расположен, дополнительный источник вентиляции.
Постоянный чрезмерный гул котла говорит о плохой звукоизоляции, а периодический – о загрязнении первичного теплообменника.
Топливные насосы чаще всего не работают по причине повреждения кабеля, который достаточно просто заменить на новый.
Обслуживание газовых котлов предполагает особое внимание к их профилактике, а также гарантирует выезд специалиста при возникновении любых спорных вопросов.

Регулировка давления газа

Замеры и регулировка минимального и максимального давления газа позволят не только достигнуть правильной работы котла, но и экономии. Точный диапазон давления указывается в инструкции. Для настенных котлов он составляет минимум 2 мбар. Максимальное давление равно 13 минибар.

При отсутствии ошибок запускаем газовый котел и открываем газовый вентиль. При помощи дифференциального манометра замеряем минимальное давление газа в системе. Для измерение максимально возможного давления включаем котел в режим «трубочист» и проверяем давление в этом режиме. При необходимости регулируем давление до паспортных величин.

Схемы обвязки

Чтобы понять, как правильно сделать подключение, обратите внимание на тип котла. Подсоединение одноконтурного и двухконтурного агрегата будет отличаться

Самая простая обвязка не включает насос. В конструкции используются только запорные краны и фильтр. Это экономный подход в финансовом плане, но он не обеспечивает равномерное распределение теплоносителя.

Своими руками проще выполнить подключение с полипропиленом. Трубы из этого материала отличаются дешевизной и простотой установки. К тому же на их стенках не скапливается налет и накипь. Вы сможете собрать контур любой формы, соединения выполняются сгоном «американка». В качестве прокладок используется паронит.

Однотрубная (простая) схема

Инструкция подойдет для одноконтурных котлов «Бош», «Вайлант», «Аристон» и других марок. Конструкция предусматривает одну трубу, которая отходит от корпуса по уровню пола. Батареи подключены последовательно, что снижает эффективность нагрева (тем более связка не включает насос).

Преимущества установки с естественной циркуляцией:

• Простой монтаж.
• Независимость нагрева от наличия электроэнергии (для работы насоса требуется подключение к сети).
• Минимальные затраты на материалы и обустройство.

На картинке ниже изображено подключение уже с насосом и принудительной циркуляцией.

Двухтрубная установка

Как обвязать двухконтурный котел? Он включает подающую линию, которая уходит вверх (стояк) и поворачивает под потолком. Это основная труба, от которой расходится развилка отдельно на каждый радиатор. Отводящая труба располагается у линии пола. Каждая батарея подключена к ней патрубком. Именно такая организация позволяет равномерно распределять теплоноситель, а значит, эффективно отапливать помещение.

В одноэтажных домах можно обустроить систему нагрева с естественной циркуляцией. Но в многоэтажных используется только вариант с насосом. Что понадобится при установке:

• насос (обычно идет в комплекте с котлом);
• распределительный клапан;
• мембранный бак;
• запорная арматура;
• фильтры;
• обратный клапан;
• переходники, тройник.

Особенности обвязки напольного котла

Такие модели как «Будерус», «Бакси» (Baxi), «Лемакс», способны отопить большие площади. Однако для их установки и подключения требуется больше места. Вот какие сложности отмечают пользователи:

• Дорогие комплектующие.
• Сложные схемы рассчитаны на специалистов.
• Дорогое обслуживание.

Обвязка кажется сложнее, потому что напольные агрегаты не включают группу безопасности. Поэтому пользователю приходится самостоятельно монтировать насос циркуляции, расширительный бак.

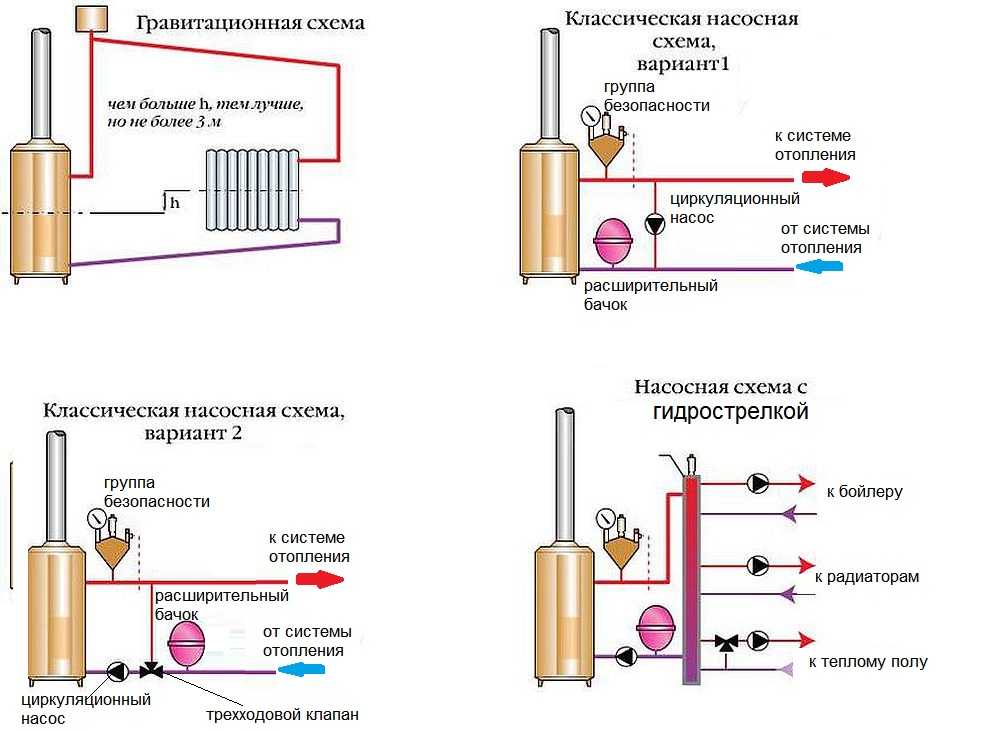

На картинке ниже представлены схемы. Условно они делятся на две группы:

• С перемычкой. В этом месте монтируется насос. Термодатчик находится снаружи (картинка вверху справа).
• С трехходовым клапаном (картинка снизу слева).

Для чего нужна перемычка? В больших контурах низкая температура теплоносителя на обратке приводит к выделению конденсата. С помощью перемычки в холодный трубопровод подмешивается вода из теплого трубопровода, тогда температура стабилизируется. Видео поможет в установке:

Настенная техника

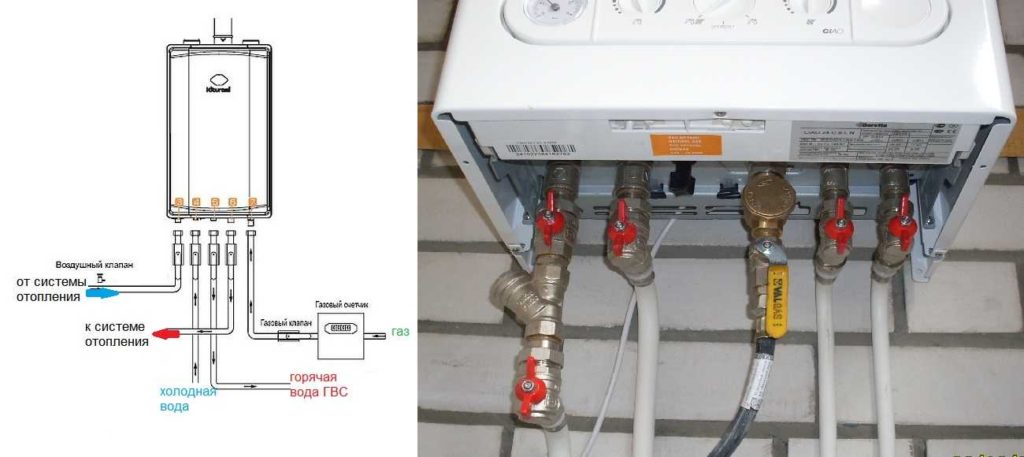

Для обвязки настенного агрегата «Протерм Пантера» в частном доме можно использовать такую схему:

При обвязке используются шаровые вентили и полимерные трубы. Фильтр с обеих сторон оснащен кранами. Так можно перекрыть воду только в этой точке и прочистить фильтр от засора.

Также можно использовать самый простой вариант, как мы описывали выше.

Ниже мы приведем типичные неисправности, возникающие при эксплуатации техники Бакси, и методы их оперативного устранения

Котел не запускается

Зачастую котел не запускается из-за того, что монтажники неправильно подключили фазу и ноль. Из-за этого в системе скапливается воздух, и котел отказывается включаться.

Недостаточно мощное пламя горелки

Нередко причина неисправности лежит в том, что была произведена некорректная настройка давления в системе. Также слабое пламя может информировать о неисправности модуля клапана газа или диодного моста. Для устранения этой проблемы необходимо произвести настройку основных параметров системы так, как это указано в руководстве по эксплуатации оборудования.

Запуск котла происходит, но он практически сразу перестает работать

Причина этого сбоя в большинстве случаев – недостаточно высокое давление газа в системе. В данном ситуации для ремонта котла Бакси необходимо снизить минимальный уровень давления поступающего газа до 5 мБар, в то время как стандартное значение этого параметра – 25 мБар.

Температура теплоносителя в системе недостаточно высока

При возникновении такой неисправности произвести ремонт котлов Baxi можно без особого труда. Для этого достаточно проверить такой параметр, как давление на газовом клапане. В большинстве случаев причина неисправности – сбой минимального и максимального значения.

Неточные показания датчиков температуры

Если у вас возникла такая проблема – нужно произвести замену датчиков. В большинстве случаев этого будет достаточно.

Низкая температура теплоносителя в контуре ГВС

Такая проблема возникает из-за неполного открывания 3-ходового клапана или из-за его полного выхода из строя. Чтобы убедиться в том, что клапан действительно не работает, нужно дать время системе остыть, после чего перекрыть запирающие клапаны и запустит котел в режиме ГВС. При неисправности клапана агрегат будет нагревать теплоноситель в обоих контурах.

Возникновение характерных «хлопков» при запуске газового котла

Возможных причин у такой проблемы может быть несколько. Среди них:

• Низкое давление газа. В данном случае необходимо отрегулировать минимальный уровень давления газа.
• Изменение расстояния от запальника до газопровода из-за неаккуратной перевозки или монтажа техники. В этой ситуации нужно отрегулировать величину зазора до 4-5 миллиметров.
• Слишком интенсивная тяга. Для уменьшения интенсивности нужно использовать заслонку.

Резкое падение температуры воды в контуре

Такая проблема возникает при засорении фильтров, повреждении труб или радиаторов. В этом случае ремонт котла Baxi вполне доступен, устранив главную причину, вы легко восстановите работоспособность оборудования.

Очевидно, что ремонт котлов Бакси своими руками – не самая сложная задача. Однако стоит иметь виду, что неквалифицированное вмешательство в работу оборудования может привести к дополнительным поломкам или, что хуже, к снятию техники с гарантийного обслуживания. Поэтому, желая устранить ту или иную проблему, нужно убедиться в том, что вы в состоянии это сделать самостоятельно. В противном случае разумнее обратиться к профессиональным мастерам сервисного центра Бакси.
