Подключение радиатора отопления к двухтрубной системе

Однотрубная система отопления

Дабы понять, на что она похожа, посмотрите на кольцо с камнем. В системе отопления роль камня исполняет котел. Что же насчет кольца, то это трубы конкретного диаметра, которые проходят по периметру всего здания. К ним подключены радиаторы. В виде теплоносителя часто используют воду и иногда антифриз. Функциональность однотрубной системы отопления базируется на постепенной отдаче тепла водой. Пройдя по кольцу, вода возвращается к котлу с более низкой температурой.

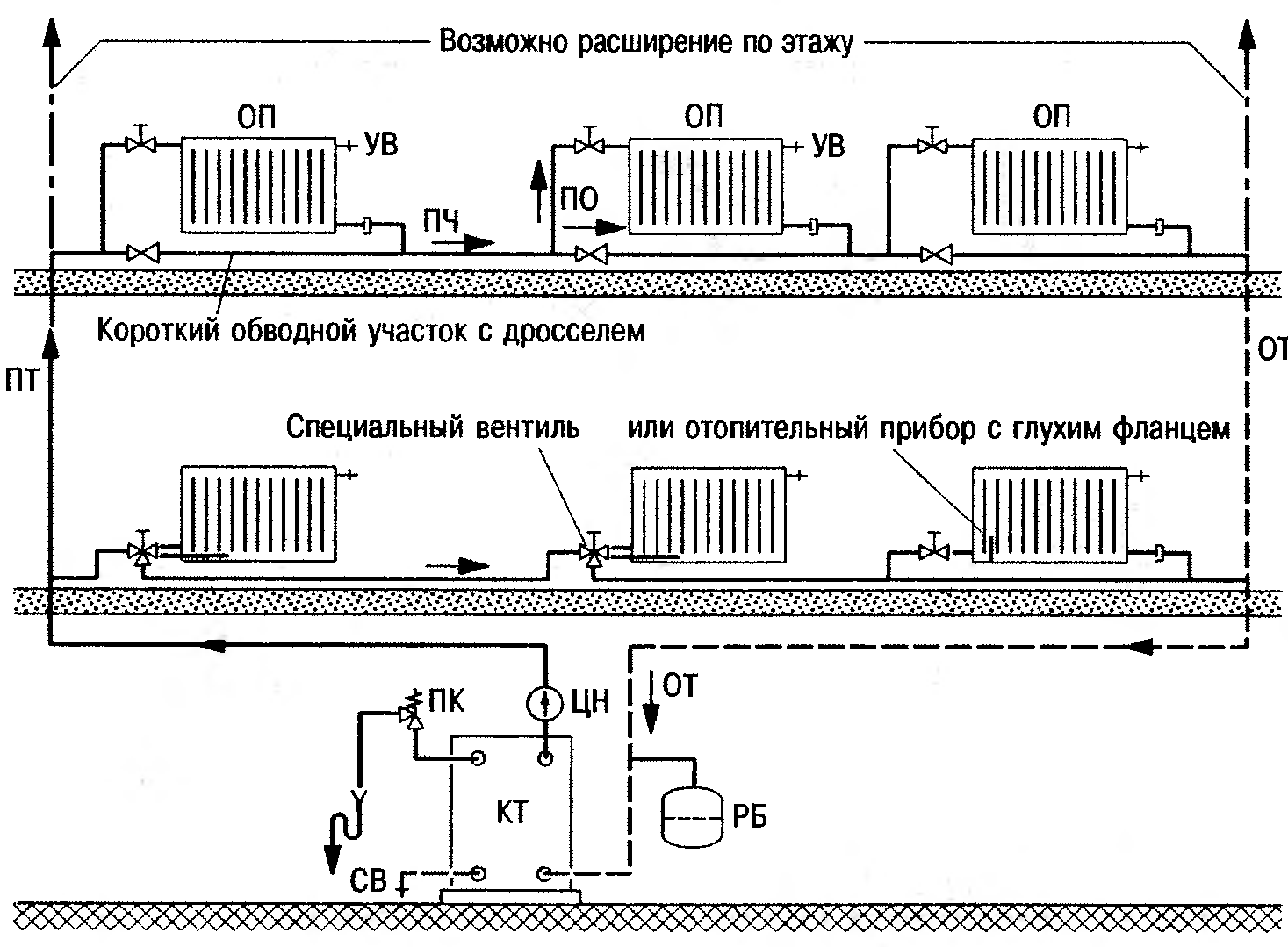

Схема однотрубной системы отопления.

Эта схема обычно обладает естественной циркуляцией теплоносителя. Горячая вода сперва подается на верхний этаж. А потом, проходя через радиаторы, спускается отдавшая часть тепла к котлу, осуществив полную циркуляцию. Однотрубная система отопления может быть дополнена элементами:

термостатическими клапанами;
радиаторными регуляторами;
балансировочными вентилями;
шаровыми кранами.

Благодаря им она становится более сбалансированной и появляется возможность изменять температуру в определенных радиаторах.

Горизонтальная двухтрубная система

Разница между горизонтальным и вертикальным типом отопительной системы зависит от труб, соединяющих каждый отдельный прибор в единый механизм расположения.

Вертикальная отопительная система присоединяет все приборы к вертикальному стояку. Ее монтаж обычно несколько дороже, однако воздушные пробки при эксплуатации практически не возникают. Этот вариант является отличным для частных домов, имеющих два и больше этажей, поскольку каждый этаж может быть подсоединен к стояку отдельно.

Двухтрубная горизонтальная система отопления устанавливается в больших одноэтажных домах, где разумно и очевидно присоединить радиаторы к трубопроводу, проложенному именно в горизонтальном положении. Такой метод отопления удобен в обустройстве, скорее панельно-каркасных строений или для деревянных домов, не имеющих простенков. Стояки разводки для нее располагаются обычно в коридоре.

Схема горизонтальной системы

Горизонтальная система отопления имеет два типа подключения тепловых приборов:

лучевой;
последовательный.

Суть лучевого типа работы состоит в отдельной отопительной подаче к радиатору. Механизм действия последовательного типа заключается в общей паре трубопроводов.

Оба типа обладают своими преимуществами: в первом, абсолютно нет необходимости регулировать двухтрубную систему отопления, не нужно контролировать проходимость дросселей, расположенных у котла радиаторов. А температурный режим будет одинаковым по всей лучевой длине. Небольшой недостаток этой системы отопления – расход материала.

Протягивая горизонтальную проводку к большому количеству радиаторов по стене, сложно сохранить безукоризненность внешнего вида. Поэтому лучшим вариантом будет предварительно спрятать трубы под стяжку во время строительства.

Лучевая система окажется практичной только в случае если частный дом имеет один этаж.

Последовательная двухтрубная сеть отопления всегда практична и выгодна в обогреве помещений, поскольку температура носителя тепла в системе отопления может всегда поддерживаться одинаковой.

Осуществляя правильную установку горизонтальной двухтрубной системы отопления, как и ее настройку необходимо знать:

Полная процедура монтажа системы займет достаточно много времени.
Регулировка системы должна быть проведена до наступления холодов.
При расчете горизонтальной двухтрубной системы отопления необходимо обратиться к квалифицированному специалисту.

Расположение радиатора

Радиатор лучше всего устанавливать под окном. Это общеизвестное правило объясняется очень просто: именно там батарея отопления создаст наилучшие условия, препятствующие попаданию холодного воздуха в помещение.

Схема размещения радиаторов отопления под окном

В городской квартире окна и двери – самые главные источники теплопотерь. В частных домах, как мы уже отмечали, к ним добавляются крыша и пол. Батарея под подоконником создаст завесу из теплого воздуха, который, как известно, стремится вверх при нагреве, и не пустит холод внутрь.

Правильно разместить радиатор помогут следующие советы:

Расстояние батареи до пола и подоконника должно быть не менее 10 см. В противном случае эффективность ее работы снизится, а под ней будет неудобно убираться;
Не стоит сильно углублять радиатор в сторону стены, лучше оставить зазор около 5 см;
При использовании декоративных защитных экранов эффективность радиаторов снижается на 10-15%.
С точки зрения теплоотдачи преимущество имеют алюминиевые радиаторы, но в городских квартирах лучше устанавливать биметаллические изделия.

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

несколько кронштейнов для установки устройства;
переходные гайки;
нужное количество заглушек;
воздухоотводчик (кран Маевского);
быстроразъемные соединения по типу «американок»;
запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

труборезы;
калибровка;
пресс-клещи;
накидные и разводные гаечные ключи;
трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Возможные схемы подключения

Самое эффективное подключение батарей достаточно легко выполнить – как с точки зрения кол-ва узлов, так и в плане технологии монтажа.

Устройство радиатора отопленияДвухтрубная система отопления

Вариант №1. Схема Тихельмана

Наиболее популярная схема подводки, главным ее достоинством является максимальная эффективность всех отопительных радиаторов в любой точке системы. Кроме того, схема Тихельмана позволяет регулировать отдельный радиатор без какого-либо влияния на остальные узлы системы. Так, если в одной из комнат будет очень жарко, то батарею там можно отключить полностью/частично от поступления горячего теплоносителя. А та тепловая энергия, которая в результате освободится, будет равномерно распределена по остальным радиаторам.

Схема ТихельманаРешение Альберта Тихельмана

Также к преимуществам схемы можно отнести то, что вода в обеих трубах имеется общее направление движения. В плане гидравлики это очень даже хорошо, поскольку нагрузка на все узлы системы (в частности, на насос и котел отопления) заметно падает.

Горячая вода начинает двигаться от котла, поочередно продвигаясь по всем радиаторам. Движение «обратки» также начинается от первой батареи. Получается, что батарея №1 будет последней на пути «обратки», но первой на подаче горячего теплоносителя. К батарее №2 вода будет поступать с чуть меньшей температурой, однако этот узел уже ближе первого к котлу на контуре «обратки».

Процесс тока воды

Аналогичным образом ситуация обстоит с каждым последующим радиатором: чем он дальше от источника горячего теплоносителя, тем меньшее расстояние до точки выхода холодной воды. Как результат – условия для всех батарей примерно равны (в плане обмена теплом с системой), все они прогреваются одинаково вне зависимости от своего расположения.

Для разводки используются трубы диаметром 25 мм, в то время как подключение батарей к сети выполняется с помощью труб 20 мм.

Радиатор посередине работать не будет

Минус у схемы Тихельмана всего один – радиаторы нельзя размещать ровно посередине системы (они в этом месте попросту не будут греть). Это объясняется гидравлическим эффектом, который возникает в середине – здесь отток холодной и подача горячей жидкости образуют равное давление. В реальности же подобное почти не встречается, проблему решают незначительным перемещением батареи вправо или влево. Хотя есть и более простой вариант – создать небольшой виток на одном из контуров, чтобы увеличить его длину и сместить тем самым отопительную батарею с середины.

Тупиковая и попутная схемы отопления дома

Вариант №2. Подключение посредством двух двойных коллекторов

Данная схема отличается от предыдущей тем, что батарея, являющаяся первой к котлу отопления на подаче, одновременно первая и на пути «обратки». Эта первая батарея работает максимально эффективно, в то время как остальные узлы теряют эффективность по мере своего отдаление в системе.

Подключение через два двойных коллектора

Использование двух коллекторов дает возможность минимизации данного эффекта, т. к. создаются два контура. Благодаря этому число радиаторов в одном контуре уменьшается, а тепловая энергия распределяется более-менее равномерно.

Два контура

В этой схема каждый последующий радиатор греется хуже, о чем мы уже упоминали выше, но частично данный эффект можно устранить посредством балансировочных клапанов. Если на подаче к первому радиатору этот клапан немного прикрутить, то к остальным узлам, более удаленным, обеспечится лучший приток теплоносителя. Отметим также, что регулировать клапаны необходимо в любом случае, поскольку в действительности длина контуров, которые создаются коллекторами, всегда несколько различается. Следовательно, в батареях будет неодинаковое количество тепла, а потому они нуждаются в балансировке с целью уравновесить эффективность их работы.

Какую схему выбрать?

Из всего, что мы рассказали выше, можно сделать вывод: самой простой, гибкой и эффективной является именно схема Тихельмана. Использование двух двойных коллекторов может стать некой альтернативой – эффективность распределения жидкости у такой схемы достаточно высокая, однако имеют место некоторые сложности при монтаже; кроме того, в дальнейшем потребуется дополнительная регулировка.

Схема петли Тихельмана

Виды систем отопления

Монтаж отопительных систем выполняется разными способами. Но основным узлом является установка, производящая тепло. С ее помощью формируется температурный режим теплового носителя, который естественным или принудительным циркулированием передается в тепловые приборы.

Условно такая сеть делится на два вида, так как собирается с помощью однотрубной либо двухтрубной развязки

Первый вариант можно смонтировать самостоятельно, а для второго вида придется выполнять сложные расчеты, принимая во внимание массу рабочих параметров всех технических узлов

Однотрубная

Данный вид монтажа используется давно. Значительная экономия образуется из-за отсутствующих стояков обратной передачи теплового носителя.

Принцип работы простой. Теплоноситель передается по одной замкнутой системе, в состав которой входит отопительная установка и приборы. Обвязка выполнена одним общим контуром. Для обеспечения передачи теплоносителя используется гидравлический насос.

Как выглядит однотрубная система отопления

Схематично однотрубная отопительная система делится на:

вертикальную – применяется в многоэтажных зданиях;
горизонтальную – рекомендуется для частных домов.

Оба вида не всегда дают нужный эффект в работе. Последовательно соединенные радиаторы не всегда можно отрегулировать, чтобы во всех помещениях было одинаково тепло.

По вертикальному стояку подключают не более десятка батарей. Несоблюдение такого правила приводит к тому, что нижние этажи в доме будут плохо прогреваться.

Серьезным недостатком считается необходимость установки насоса. Именно он является источником протечек и вынуждает периодически пополнять отопительную сеть водой.

Для нормальной работы такой сети придется на чердаке устанавливать расширительный бак.

Несмотря на негативные моменты, есть и положительные стороны у такого отопления, отлично компенсирующие все недостатки:

новые технологии позволили решить вопрос с неравномерным прогревом помещений;
применение приборов для выполнения балансировки и качественной затворной аппаратуры позволяет выполнять ремонтные работы без отключения общей системы;
монтаж однотрубной системы обойдется значительно дешевле.

Двухтрубная

В такой сети тепловой носитель перемещается по стояку вверх и подается в каждую батарею. После этого он по обратке уходит в котел отопления.

С помощью такой системы возможно организовать равномерный прогрев всех радиаторов. Во время циркулирования воды больших потерь в давлении не возникает, жидкость передвигается самотеком. Есть возможность ремонтировать теплосеть, не прекращая подавать на объект тепло.

Двухтрубная система отопления

Если проводить сравнение систем, то двухтрубная окажется значительно эффективней. Но она имеет основной недостаток – сборка требуется в два раза больше труб и комплектующих материалов, что оказывает влияние на окончательную стоимость.

Общие советы по подключению радиатора

На данный момент существуют разнообразные схемы и способы подключения радиаторов. Но есть несколько общепринятых особенностей, которые рекомендуется учитывать, не зависимо от метода установки.

Основным местом для установки радиаторов является область под окнами. Это делается, чтобы не пустить холодный воздух от стекла в дом, а также препятствует возникновению конденсата.

При этом длина прибора не должна превышать 70% ширины окна, в противном случае окна будут периодически запотевать. Также, для оптимальной циркуляции тепла, радиатор должен находиться от 8 до 12 см от пола, и от 3 до см от стены.

Перед установкой уточнить систему подачи тепла, так как в зависимости от нее могут понадобиться различные типы радиаторов.

Место интеграции радиатора

Имеете ли вы последовательное подключение батарей отопления или более усложнённое – параллельное, в любом случае помните, что подача тепла является не единственной функцией этих агрегатов. Дополнительный бонус подобных устройств заключается в предоставлении радиаторами неплохой защитой от «холодного» вторжения ветров и сквозняка.

Поэтому не удивительно, что именно под подоконниками находят своё пристанище эти спасительные устройства. Радиаторы отопления способны обеспечить отличную тепловую завесу, особенно в локализации оконных проёмов.

Перед использованием конкретного вида подключения схематически составьте план, на котором чётко и визуально обозначьте места расположения устройств, проведите верные расчёты монтажного расстояния.

Радиаторы расположены правильно в следующих случаях:

устройства находятся на расстоянии 100 мм от нижней линии подоконника;
расстояние до пола – 120 мм;
расстояние до стен – 20 мм.

Что такое диагональное подключение радиатора

Как понятно из названия, оно предполагает расположение входа и выхода прибора отопления с разных боков. Чаще всего подача присоединяется с одной стороны вверху, обратка – с другой внизу. Так вся поверхность батареи, панели прогревается максимально равномерно. Можно поменять местами вход и выход, однако это приведёт к падению мощности, теплоотдачи. Второе название разводки – перекрёстная. От нижней она отличается на порядок лучшей производительностью, так как донное подключение радиатора не предполагает столь полного охвата всех секций. По сравнению с боковой она также находится в выигрышной позиции, задействуя всю площадь прибора даже значительной длины.

Наибольшую популярность схема получила в сфере организации индивидуальных систем в частных домах, где зачастую используется самотёчная схема циркуляции теплоносителя. Именно при её реализации диагональное подключение к системе радиаторов отопления проявляет себя максимально полно. Это тип разводки действует на основе естественного физического закона, по которому горячая вода, обладающая большим объёмом, вытесняет холодную. В комплексах с принудительной циркуляцией этот принцип не работает, так как интенсивность, направление движения теплоносителя определяет насос. Из-за этого перекрёстная схема не слишком распространена в квартирах, где давление создаётся искусственно.

Как сделать двухтрубное отопление в частном доме

Выбор подходящей двухтрубной схемы зависит от площади дома, его этажности, перебоев с электричеством, финансовых возможностей:

Если в доме часто отключают свет, а хозяева не планируют приобретать генератор, лучше остановиться на гравитационной открытой теплосистеме.
Для самостоятельного монтажа подойдет плечевая двухконтурная конструкция. Она работает даже при небольших погрешностях.
Для современных домов часто выбирают коллекторные варианты. Коммуникации можно убрать в стеновые шкафы и под половые стяжки, а гребенки – закрыть в коллекторный шкаф. Несмотря на кажущуюся сложность, домашние мастера монтируют лучевые схемы самостоятельно. В интернете есть много инструкций, как это сделать.
Для зданий с большими комнатами лучше выбрать кольцо Тихельмана. Его элементы тоже можно спрятать под пол. Но такая тепловая конструкция обойдется недешево.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
Крепим кронштейны.
Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
Прикручиваем краны шарового типа к местам соединения с трубопроводом.
Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Закрепление радиатора

Грамотная фиксация кронштейнов должна производиться таким образом, чтобы не было уклонов и перекосов радиатора. Для таких целей обязательно использовать строительный уровень и отвес.

Со стороны воздухоотводчика разрешается создать подъём на 10 мм, а в обратную сторону — нет.

Для секционных моделей небольшой длины предусмотрена фиксация на крюки между двумя крайними секциями и посередине внизу.

Процесс закрепления кронштейнов происходит так: в высверленные отверстия монтируются дюбели.

Держатели фиксируются при помощи саморезов диаметром 0,6 см и длиной 3,5 см.

Справка! Для панельных радиаторов крепежи содержатся с ними в комплекте.

Вкручивание переходников

Производится таким образом, чтобы переходники были подстроены под направление труб, к которым в дальнейшем присоединяется батарея. Суть процесса такая: если трубопровод идёт по полу, то переходник фиксируется к нему резьбой вниз. Если труба проходит вглубь помещения, то и переходник меняет своё направление.
